变频器常见故障分析与处理
变频器常见故障及处理方法
变频器常见故障及处理方法
一、变频器故障产生原因
1、变频器内部故障原因：
（1）变频器电源纹波较大或瞬间开断，造成内部电路（如IC、TRIAC等）的损坏。
（2）变频器与负荷连接错误，使电路损坏。
（3）变频器内部电容不良、电感器不良导致电路损坏。
（4）变频器控制部件的维护保养不定期，导致电路的损坏。
（5）变频器电路元件和芯片的使用寿命已到终点，使其发生故障。
2、外界因素导致变频器故障：
（1）控制电路受到非电气性因素的影响，如腐蚀、潮湿、灰尘等，导致变频器发生故障。
（2）因变频器的散热不良而导致变频器运行热量过高，使其发生故障。
（3）变频器电磁辐射太强，使其受到电磁干扰，导致变频器故障。
三、变频器故障处理方法
1、在维修变频器故障时，首先应停止负荷设备运行，并断开电源，防止发生事故。
2、检查变频器的外部介面，如运行指示灯、故障指示灯、输入、输出等槽来识别故障点和异常情况。
3、根据检查结果，采取适当的措施，如更换变频器元件、检查变频器电路、检查接线端子等。
4、检查变频器外部电源条件，并根据电源状态正确调整变频器。

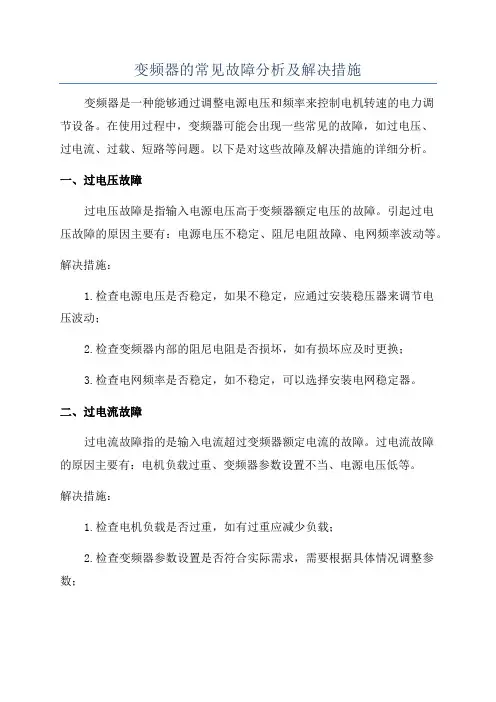

变频器的常见故障分析及解决措施
变频器的常见故障分析及解决措施变频器是一种能够通过调整电源电压和频率来控制电机转速的电力调节设备。
在使用过程中，变频器可能会出现一些常见的故障，如过电压、过电流、过载、短路等问题。
以下是对这些故障及解决措施的详细分析。
一、过电压故障过电压故障是指输入电源电压高于变频器额定电压的故障。
引起过电压故障的原因主要有：电源电压不稳定、阻尼电阻故障、电网频率波动等。
解决措施：1.检查电源电压是否稳定，如果不稳定，应通过安装稳压器来调节电压波动；2.检查变频器内部的阻尼电阻是否损坏，如有损坏应及时更换；3.检查电网频率是否稳定，如不稳定，可以选择安装电网稳定器。
二、过电流故障过电流故障指的是输入电流超过变频器额定电流的故障。
过电流故障的原因主要有：电机负载过重、变频器参数设置不当、电源电压低等。
解决措施：1.检查电机负载是否过重，如有过重应减少负载；2.检查变频器参数设置是否符合实际需求，需要根据具体情况调整参数；3.检查电源电压是否低于变频器额定电压，如低于额定电压，可以通过安装稳压器来调节电压。
三、过载故障过载故障是指电机负载超过变频器额定负载的故障。
过载故障的主要原因有：负载瞬时增加、工作时间过长、冷却不良等。
解决措施：1.检查负载是否瞬时增加，如是，应逐步减少负载的增加；2.检查工作时间是否过长，如是，应考虑停机休息或者分时工作来避免过载；3.检查冷却系统是否正常工作，如不正常，应修复冷却系统。
四、短路故障短路故障是指输入电源或输出电路存在短路的故障。
短路故障的原因主要有：接线错误、输出电缆短路等。
解决措施：1.检查输入电源和输出电路的接线是否正确，如接线错误，应重新进行接线；2.检查输出电缆是否有短路现象，如有，应更换电缆。
总之，变频器的常见故障分析及解决措施主要包括过电压、过电流、过载和短路等问题。
在出现这些故障时，需要根据具体情况进行相应的处理，如检查电源电压稳定性、调整变频器参数、检查负载和冷却系统等。

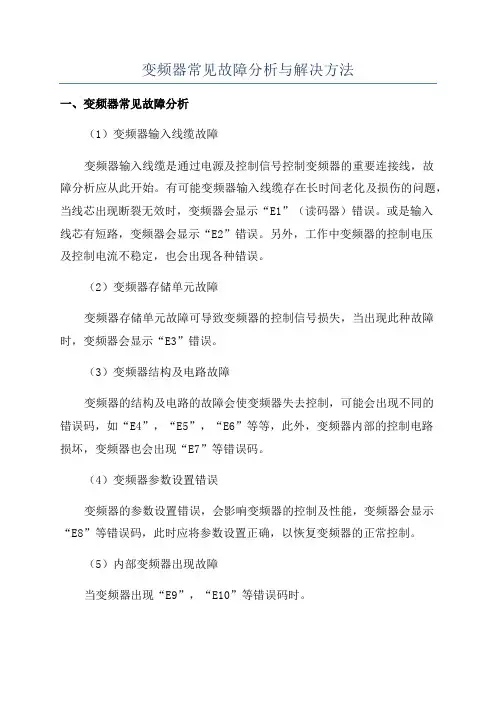

变频器常见故障分析与解决方法
变频器常见故障分析与解决方法
一、变频器常见故障分析
（1）变频器输入线缆故障
变频器输入线缆是通过电源及控制信号控制变频器的重要连接线，故
障分析应从此开始。
有可能变频器输入线缆存在长时间老化及损伤的问题，当线芯出现断裂无效时，变频器会显示“E1”（读码器）错误。
或是输入
线芯有短路，变频器会显示“E2”错误。
另外，工作中变频器的控制电压
及控制电流不稳定，也会出现各种错误。
（2）变频器存储单元故障
变频器存储单元故障可导致变频器的控制信号损失，当出现此种故障时，变频器会显示“E3”错误。
（3）变频器结构及电路故障
变频器的结构及电路的故障会使变频器失去控制，可能会出现不同的
错误码，如“E4”，“E5”，“E6”等等，此外，变频器内部的控制电路
损坏，变频器也会出现“E7”等错误码。
（4）变频器参数设置错误
变频器的参数设置错误，会影响变频器的控制及性能，变频器会显示“E8”等错误码，此时应将参数设置正确，以恢复变频器的正常控制。
（5）内部变频器出现故障
当变频器出现“E9”，“E10”等错误码时。
变频器常见故障及分析
变频器常见故障及分析变频器是一种用于调节交流电机的转速和输出功率的设备，广泛应用于工业生产中。
由于长期使用或者操作不当，变频器常常会出现故障，影响生产效率和设备的正常运行。
本文将从常见的变频器故障及其分析入手，为大家详细介绍变频器的故障原因和解决方法。
一、过载故障1. 故障表现：当变频器工作时，由于负载过大或其他原因导致电机的电流超过额定值，变频器就会发生过载故障，此时会出现过载报警，甚至直接停机。
2. 故障原因：过载故障的原因可能有很多，例如负载过大、电机堵转、变频器输出端短路等。
3. 分析解决：首先要排查负载是否过大，如果是，则需要适当降低负载。
检查电机是否堵转或者输出端是否短路，根据具体情况处理，例如检修电机或更换输出端元件。
2. 故障原因：过压故障通常是由于供电系统出现问题，例如供电电压过高或者电网波动较大导致。
3. 分析解决：首先需要确认供电系统的电压是否在正常范围内，如果超过额定值，则需要调整电网电压或者进行电压稳压处理。
三、欠压故障1. 故障表现：与过压故障相反，欠压故障是指供电系统的电压低于额定值，造成变频器无法正常运行，出现欠压报警并停机。
2. 故障原因：欠压故障的原因可能是供电系统电压不稳定或者线路老化等。
3. 分析解决：首先需要检查负载是否过大，如果是，则需要适当降低负载。
同时也需要检查供电系统的电压是否稳定，如有问题则需要调整电网电压。
如果以上都没有问题，可能是变频器本身故障，需要及时维修或更换。
2. 故障原因：过热故障通常是由于变频器长时间高负载运行或者散热不良导致。
3. 分析解决：首先需要确保变频器的散热系统正常运行，清理散热器和通风口。
其次在长时间高负载运行时，可以考虑增加散热设备或者降低负载来降低温度。
六、其他故障除了以上几种常见的故障外，变频器还可能出现其他一些故障，例如断路故障、短路故障、失步故障等。
这些故障大多是由于设备老化、使用不当或者环境因素导致的。
解决这些故障需要根据具体情况进行分析，并及时进行维修或更换部件。

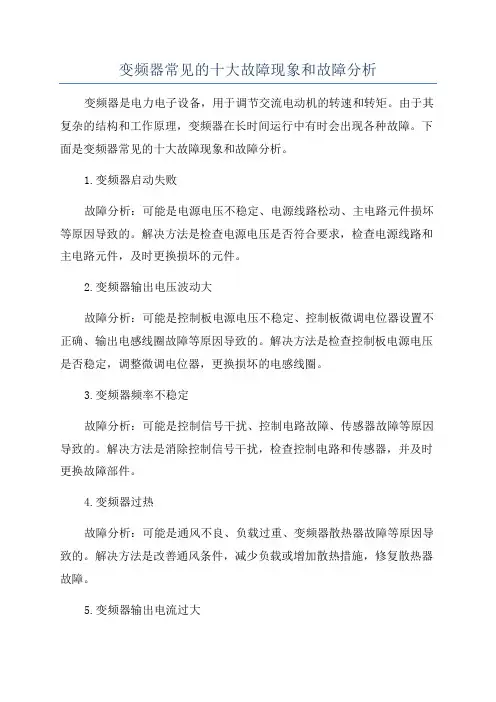

变频器常见的十大故障现象和故障分析
变频器常见的十大故障现象和故障分析变频器是电力电子设备，用于调节交流电动机的转速和转矩。
由于其复杂的结构和工作原理，变频器在长时间运行中有时会出现各种故障。
下面是变频器常见的十大故障现象和故障分析。
1.变频器启动失败故障分析：可能是电源电压不稳定、电源线路松动、主电路元件损坏等原因导致的。
解决方法是检查电源电压是否符合要求，检查电源线路和主电路元件，及时更换损坏的元件。
2.变频器输出电压波动大故障分析：可能是控制板电源电压不稳定、控制板微调电位器设置不正确、输出电感线圈故障等原因导致的。
解决方法是检查控制板电源电压是否稳定，调整微调电位器，更换损坏的电感线圈。
3.变频器频率不稳定故障分析：可能是控制信号干扰、控制电路故障、传感器故障等原因导致的。
解决方法是消除控制信号干扰，检查控制电路和传感器，并及时更换故障部件。
4.变频器过热故障分析：可能是通风不良、负载过重、变频器散热器故障等原因导致的。
解决方法是改善通风条件，减少负载或增加散热措施，修复散热器故障。
5.变频器输出电流过大故障分析：可能是负载过重、变频器输出电容故障、主电路元件损坏等原因导致的。
解决方法是减少负载，更换损坏的输出电容和主电路元件。
6.变频器频率丢失故障分析：可能是控制信号干扰、控制板电源问题、控制板故障等原因导致的。
解决方法是消除干扰，检查电源和控制板，修复或更换故障部件。
7.变频器电机无法启动故障分析：可能是电源电压不足、控制信号传输故障、电机故障等原因导致的。
解决方法是检查电源电压，检查控制信号传输线路，检修电机或更换故障部件。
8.变频器运行不稳定故障分析：可能是传感器故障、控制电路故障、控制信号不稳定等原因导致的。
解决方法是检查传感器，检查控制电路，稳定控制信号。
9.变频器显示屏无法正常显示故障分析：可能是显示屏背光灯故障、控制板显示模块故障等原因导致的。
解决方法是检查显示屏背光灯，更换控制板显示模块。
10.变频器报警故障分析：可能是过流、过压、过热等保护功能触发导致的。
变频器的常见故障原因及处理办法
变频器的常见故障原因及处理办法变频器（变频电器）是一种能够对电源电压和频率进行调节的设备，广泛应用于工业生产和家庭生活中。
然而，变频器在使用过程中可能会出现各种故障。
本文将介绍变频器的常见故障原因及处理办法。
首先，变频器故障原因及处理办法如下：1.电源故障：电源问题是变频器故障的常见原因之一、电源电压过低或过高可能导致变频器无法正常工作。
在这种情况下，需要检查电源供应是否稳定，修复电源问题或更换电源设备。
2.过载故障：过载是指变频器承受的负载超出其额定能力。
过载可能是由于外部负载过重或电机本身出现问题引起的。
解决过载故障的办法包括减少负载、更换电机或调整变频器的参数以提供更大的输出能力。
3.控制电路故障：控制电路故障可能是由于电路元件损坏或线路连接问题引起的。
在这种情况下，需要检查电路元件，更换损坏的元件或重新连接线路。
4.卡死故障：变频器的传动部分可能会由于过载或不良运行而卡住。
解决这个问题的方法是检查传动部分，清理或更换损坏的零件，确保其正常运行。
5.温度过高故障：变频器在运行过程中可能会产生过多的热量，导致温度过高故障。
这可能是由于环境温度过高、散热设备不良或负载过重引起的。
处理这个问题的方法包括增加散热设备、降低环境温度或减少负载。
6.通讯故障：变频器与其他设备进行通讯时可能会出现通讯故障。
这可能是由于通讯线路连接不良、通讯协议不匹配或故障设备引起的。
解决这个问题的方法包括检查通讯线路、更换不匹配的设备或重新设置通讯参数。
7.保护故障：保护功能是变频器的重要组成部分，可以保护其免受过载、短路和过热等问题的影响。
如果保护功能触发，需要进行故障分析并采取相应的措施来解决问题。
总结起来，变频器的常见故障原因包括电源故障、过载、控制电路故障、卡死、温度过高、通讯故障和保护故障。
解决这些故障的方法包括修复电源问题、减少负载、更换损坏的元件、清理传动部分、增加散热设备、检查通讯线路和重新设置保护参数等。
变频器常见故障原因及处理方法
变频器常见故障原因及处理方法
1.变频器常见故障现象及分析
(1)变频器工作故障
变频器工作故障是指变频器在按下启动按钮后，变频器不能正常工作，故障现象有：变频器不能工作，变频器端子上没有电压，变频器报警，变
频器不能正常启动，变频器开停不可控等，可能的故障原因有：漏电保护、过载保护、缺相保护、超速保护等。
(2)变频器热保护故障
变频器热保护故障是指变频器在工作过程中热保护继电器连续跳闸或
跳闸后不能复位，故障现象有：变频器工作负载过大，热保护继电器跳闸，变频器超出热保护范围等，可能的故障原因有：变频器温度超过设定温度，变频器热保护装置及其连接电路损坏，变频器热保护元件连接不良等。
(3)变频器过载故障
变频器过载故障是指变频器在工作过程中由于负载变化，超出设定功
率范围，变频器不能正常工作，故障现象有：变频器功率超出设定范围，
电流过高，变频器不能启动，变频器报警等。
可能的故障原因有：负载超载，负载阻力大，传动系统不平衡等。
2.变频器常见故障处理方法
（1）变频器工作故障处理方法
首先，分析故障原因。
变频器的常见故障分析及解决措施
变频器的常见故障分析及解决措施变频器是一种用来调节交流电机转速的电子设备，常见故障分析及解决措施能够帮助我们快速识别和解决问题，以保证设备正常运行。
下面是对变频器常见故障的分析及解决措施：1.变频器输出电压不稳定或无输出：可能原因：-输入电压不稳定，导致输出电压波动；-变频器内部电压传感器故障；-输出电路部件损坏。
解决措施：-检查输入电压，确保输入电压稳定；-检查变频器内部电压传感器的连接情况，如果有松动，及时重新连接；-检查变频器输出电路部件是否有损坏，如有需要替换。
2.变频器频率不稳定：可能原因：-变频器内部控制电路故障；-外部干扰。
解决措施：-检查变频器内部控制电路，如果有损坏，需要修复或更换；-如果是因为外部干扰导致的频率不稳定，可以采取屏蔽措施或增加滤波器来降低干扰。
3.变频器过热：可能原因：-负载过高，超出了变频器的额定容量；-散热器堵塞或风扇故障；-变频器内部故障。
解决措施：-检查负载是否超出变频器的额定容量，如果超过需要减小负载；-检查散热器是否有堵塞或风扇是否正常工作，如有需要清洁散热器或修复风扇；-如果变频器内部出现故障，需要修复或更换变频器。
4.变频器出现噪音：可能原因：-变频器安装方式不正确导致共振；-输入电源的干扰；-变频器内部电路故障。
解决措施：-检查变频器的安装方式是否正确，如发现存在共振需要进行减振处理；-检查输入电源的干扰，可以采取屏蔽措施或增加滤波器；-如果变频器内部电路故障造成噪音，需要修复电路或更换变频器。
5.变频器无法启动或启动困难：可能原因：-控制信号传输故障；-变频器内部电路故障。
解决措施：-检查控制信号传输线路，确保连接正常；-如果发现变频器内部电路故障，需要修复电路或更换变频器。
总结起来，变频器常见故障的分析及解决措施主要包括检查电压稳定性、检查传感器和输出电路部件的连接情况、修复损坏的部件、屏蔽外部干扰、清洁散热器和风扇、修复内部故障、改进安装方式和减振处理等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器常见故障分析与处理
本系列变频器具有过流、过热、过载、欠压多种保护功能。
当发生故障时，变频器就会立即报警跳开，LED监视器上显示相应的故障类型，并且电动机自动停止转动。
当排除故障后，按“STOP”键或输入控制电路端子复位命令，即能解除报警跳开状态。
故障代码表：
一过压：分别为加速时过电压（E002）、定速时过电压（E003）、停止时过电压（E00A）、减速时过电压（E00B）
分析：E002、E003、E00A、E00B故障出现的直接原因就是变频器本身检测到的电压过高。
而出现E002、E003、E00A根本原因有三个：1）外部实际电网电压过高，处理方法：降低电网电压（可采用稳压电源）。
2）变频器检测到的电压（U）比外部实际的高，处理方法：重新检测电压（进入内部参数b123）。
3）能量反馈，电机实际转速高于变频器输出（即电机被拖动）；处理方法：去除电机拖动现象或加能耗电阻。
4）变频器内部电压检测电路有故障，与办事处联系维修。
出现E00B则与下列几个因素有关：减速时间、制动器（制动电阻或制动单元）、负载惯性
减速时间过短会使变频器在减速过程中产生反馈电压（减速时间越短同样的负载产生的反馈电压越大），如果没有制动器或制动器过小，那就无法消耗这部分多余的电压，当电压高到一定值时（460）就会跳E00B报警，而负载惯性越大同样的减速时间产生的反馈电压就越高。
所以，应适当的加长减速时间。
二欠压：E001
出现E001故障报警的原因有：
1）外部电网电压异常（缺相、三相不平衡、电压过低）；
2）有大容量负载在同一线运行，处理方法：另选电源；
3）变频器检测到的电压（U）比实际低，处理方法：重新检测电压（进入内部参数b123）；
4）变频器内部故障，继电器没吸合（现象是带负载时跳）。
处理方法：检查继电器接口是否接触良好；否，则为变频器内部电压检测电路故障，与办事处联系。
三过流：分别为加速时过电流（E004）、定速时过电流（E005）、减速时过电流（E006）出现这三类故障的原因有：
1）电机连接端子相间短路，处理方法：检查输出线路及负载；
2）负载突变或过重，处理方法：减小线路负载，检查变频器与电机搭配是否适当；
3）加速时间过短，处理方法：加长加速时间；
4）过流保护设定过小，处理方法：适当增大过流保护值；
5）变频器内部电流检测线路故障，处理方法：联系办事处。
四过负荷：E007、E008
出现E007、E008故障报警有下列几种原因：
1）负载过载（减轻负载或增加变频器容量）；
2）过流保护设定过小（适当增大过流保护值）；
3）变频器检测到的电流远大于实际电流（下降参数b120的数值，使之与实际电流值一致）；
4）变频器内部电流检测电路出错（联系办事处修理）。
分析处理E007、E008故障应视故障报警时变频器工作段不同而不同。
a）在一启动或启动之后不久马上跳的，除了上述原因外，还有就是变频器参数F13（启动电压）、F14（转矩提升）数值过高也可能引起这类故障；
b）启动之后，在加速过程中跳的，还与加速时间、启动电压、转矩提升有关。
加速时间过短，启动电压、转矩提升值过低，都有可能导致变频器加速失速而使电流过大。
五短路报警：E009
引起E009故障报警的直接原因有：
1）变频器检测到的电流瞬间超过额定电流2倍；
2）变频器机身漏电（三相四线制电源不平衡）；
3）变频器内部故障；
4）负载严重超载；
5）外部干扰。
分析处理E009故障应先弄清此故障是在什么情况下报警的。
现象：a）一按启动就报警的，应先检查三相四线制电源是否平衡，再检查电机是否正常（包括阻值平衡与漏电）。
如正常，则拆掉电机线再启动，查看变频器
输出电压是否平衡，不平衡则为变频器内部故障（模块或驱动电源故障）。
平衡则可以排除变频器本身原因，一定由外部线路、环境等引起。
b）待机或带轻负载可以而带重负载（在变频器额定范围内）报警的，可以确定为变频器内部故障（包括模块与驱动电源故障）。
c）正常工作中无规律偶尔报警的，可能原因：1、由负载突变引起（检查负载是否有突变）；2、由干扰引起（查看变频器旁是否有大量接触器、继电器不断吸分，接地是否良好，电机线是否过长）。
六外部故障：E00D
原因：外控故障端子闭合，处理方法：解除外控故障后断开外控端子。
七散热片过热：E00E
原因：环境温度过高或冷却风扇损坏造成，处理方法：降低环境温度（外加强制冷却风扇），更换风扇。
八参数故障：E00F
原因：内部参数超值，由参数设置不当引起。
处理方法：1）按“STOP”键忽略；
2）按“SA VE”查询超值参数代码，再按“PRG”键进入参数设置状态修改参数；
3）在参数设置状态下，初始化参数。
九PID超值报警：E00C
原因：PID参数超值。
处理方法：1）重新调整PID参数；
2）检查变送器及信号连接是否正常。
十继电器报警：E011
原因：继电器不吸合，由参数设置不当或变频器内部引起。
处理方法：1）重新调整参数b122第一位；
2）检查继电器触点接触是否正常；
十一无显示故障
检查无显示故障步骤：（关掉电源）
1）用万用表检查主回路器件是否完好，如有短路或开路现象则变频器内部主元器件损坏；
2）拆开机箱目测内部是否有异常现象（如线路烧断、炸黑等），查看充电电阻是否损坏；
3）小功率15KW以下（包括15KW）查看冷却风扇工作是否正常。
如工作不正常，拔掉风扇接口仍无显示，则为变频器开关电源故障。
如工作正常，可以判定开关电源正常，那再检查主板与电源板接口、连线，显示面板与主板之间接口、连线，这就可以清楚地检查出哪部分出故障；
4）中大功率18.5KW以上（包括18.5KW）先检查熔断器是否损坏（37KW以上有），然后再检查电源板电源或主板5V电源、及各部分之间的连线，进行分块检查，那具体哪部分出现问题也就可以知道了。
注：进入内部参数方法：在待机状态下，按住“SA VE”键不放，再按住“PRG”键，然后先放“SA VE”键再放“PRG”键，接着按一下“STOP”键就可进入内部参数。
而在故障报警状态下，“SA VE”键与“PRG”键操作顺序相反。
内部参数说明：
b120：电流系数微调。
数值越大，显示电流越大。
b122：左起第一位：新增功能。
范围：0——F。
具体功能组合如下：
X3 X 2X1X0
0.关闭PID功能 1.打开PID功能
0.选择6位显示器 1.选择5位显示(28)
0.关闭RST报警功能 1.打开RST报警功能
0.选择70P 1.选择70G
左起第二位：互感器匝数。
匝数越大，显示电流则越小。
左起第三、四位：规格系数。
如：0F为3.7KW，10为5.5KW，以此类推。
b123：电压自动检测系数。
根据实际电压输入数值，按“SA VE”确认键即可重新检测。
台州富凌机电有限公司
2003年11月19日。
