强光战术手电筒设计

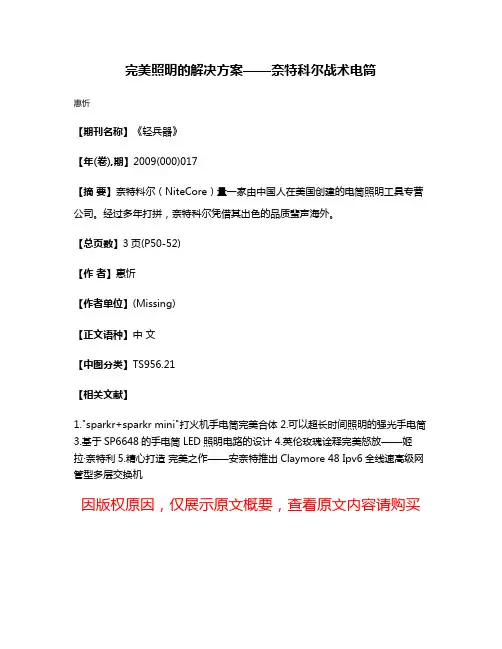

完美照明的解决方案——奈特科尔战术电筒
完美照明的解决方案——奈特科尔战术电筒
惠忻
【期刊名称】《轻兵器》
【年(卷),期】2009(000)017
【摘要】奈特料尔（NiteCore）量一家由中国人在美国创建的电筒照明工具专营公司。
经过多年打拼，奈特科尔凭借其出色的品质蜚声海外。
【总页数】3页(P50-52)
【作者】惠忻
【作者单位】(Missing)
【正文语种】中文
【中图分类】TS956.21
【相关文献】
1."sparkr+sparkr mini"打火机手电筒完美合体
2.可以超长时间照明的强光手电筒
3.基于SP6648的手电筒LED照明电路的设计
4.英伦玫瑰诠释完美怒放——姬拉·奈特利
5.精心打造完美之作——安奈特推出Claymore 48 Ipv6全线速高级网管型多层交换机
因版权原因，仅展示原文概要，查看原文内容请购买。
战术手电
战术手电简介战术手电，也称作战术灯，简单地说就是完成战术任务使用的手电。
战术手电与普通手电筒在原理和结构上没有本质的区别，但战术手电要适应在各种恶劣环境条件下的使用要求，因此其性能，例如高低温度性能、密封性能、防腐蚀性能、耐用性能、照度、色温等要比普通手电筒高得多。
使用者战术手电主要由军事和执法人员使用，其作用包括：对抗由于战术手电的照度与色温很高，对被照射人的眼睛有强烈的视觉抑制作用。
在黑暗中对抗时，将光柱直射对方的眼睛，对方便无法辨别我方的准确位置；搜索战术手电色温很高，对被照射物识别率高，搜索效果好；突击入室军警人员突击入室时，可以持续照射或闪亮照射，以控制对方；求救信号能见距离超过2000m，加红色滤镜超过4000m；近距离照射现场观看证物、地图时，可使用尾手电LED光源。
另外，战术手电还可用于远距离照射、盘查截查车辆和与手枪配合使用等。
特点一般比较正规的战术手电的强光灯泡都是两种手段同时应用，既充氙气又充碘，制作十分精良，灯泡寿命可以保证在5～30小时或者开关几千次，但灯泡寿命的离散性很大，这个值也只是个大概值，实际使用中很难具体说哪个灯泡的寿命更长些。
选择灯泡战术手电的时候，一般要求手电亮度超过60流明，灯泡功率超过6W。
战术手电的中光斑必须是比较规整的类圆型，一定要非常均匀，不能有暗斑和亮点，中心光斑与周围泛光之间要有比较平滑的过渡区，逐渐降低亮度，而且中心光斑的光束呈圆锥状，要有一定的发散角，一般在15°左右，视战术手电用途不同而有所差别。
战术手电所用的反光碗一般都是专门设计的皱面反光碗，反光面就象橘子皮，以保证光斑具有上述特点。
除了反光碗，还有的手电使用全反射透镜或者其它类型的透镜，但从目前来看，透镜要达到皱皮反光碗的效果还不是很容易，所以很少用在战术手电上。
战术手电的聚光装置还必须具有耐高热的性能，因为不管是高亮度灯泡、大功率LED 或者是HID灯，都拥有巨大的发热量，同样要具有耐高热性能的还有灯头玻璃片。
军用强光手电筒
军用强光手电筒
走夜路、找东西、甚至于驴友登山迷路发送求救信号等。
夜晚的工作很多都离不开手电筒。
只要有电池，手电筒总是能够发挥作用。
军用强光手电前端带有攻击头，具有攻击致痛、制服等作用；超强亮度、寿命长等特点；强光手电电池采用大容量、无记忆、无污染锂电池，且具有低压保护装置；灯管寿命长达10万小时，亮度高达100流明，持续高亮度照明6小时，重复充电1000次。
军用强光手电筒，作为强光手电筒一种特殊军用战术手电。
首次我们要搞清楚强光手电筒军用战术的用途和手电筒品牌，你买军用战术手电筒到底要干什么用？这是很重要的，很多朋友都没搞清楚自己买军用的手电筒到底干什么？就稀里糊涂的买了个军用强光手电筒回去，发现根本就不实用，所以你要弄清楚，自己买军用战术的手电到底要干什么，照明？骑车？夜钓？还是防身，强光。
因为不同的手电筒是有不同的用途的。
强光军用手电筒价格你预算多少，你打算多少钱去买，在手电这个市场，最便宜的10几块，最贵的有上千快的，推荐军用战术手电筒选择品牌。
说实话，有很多几十块的强光手电筒品牌，多数只能当玩具，没多大用，很多强光手电新手最大的毛病就喜欢贪图便宜，买个几十块的手电筒，没多久就坏了，你说你买这样的强光手电筒有什么用，纯粹是浪费钱吗，不要以为一个手电构造简单，没多少钱，我想说，一些在几百元的军用战术手电筒，很多核心部件都是从别的国家进口的。
SD型 LED强光手电筒说明书
2SD型LED强光手电筒使用手册一、产品结构图二、技术参数：尺寸总长145mmX握柄直径26mmX灯头直径35mm包装尺寸小盒尺寸：2.2cm*1.73cm*5.3cm中盒尺寸：16.5cm*16.5cm*13cm12PCS;外箱尺寸：34.5cm*34.5cm*26cm96PCS 毛重:13kg净重:11.5kg重量170g电池18650光束角度5-6度电路恒流稳压颜色钛黑色光源CREE P4LED大功率LED 光束亮度180流明三、使用方法：1、电池安装方法：扭开后盖，把18650电池正极朝上放入向筒身，扭上后盖（放电池时注意电池的正负极。
2、照明模式转换方法：1）、强光照明：适合搜救、照射远处目标等用途。
当电筒关闭6秒后，再按动开关，为强光模式。
2）弱光照明：适合近距离照明使用。
电筒开启后轻按开关，即完成了弱光模式的转换。
3）、爆闪模式：适合发求救信号、防身使用。
电筒开启后连续轻按开关2次，即完成爆闪模式的转换。
4）电筒锁定模式：适合长时间不使用时，将电筒置于锁定模式，防止误开关。
将电筒后盖逆时针扭动1-2圈，即完成锁定模式的转换。
电源1节18650可充锂电池外壳材料航天等级强化铝材6061-T6防水性能1米水深防水（1小时）充电器输入电压\充电时间100-240V\240分钟表面处理硬质氧化-钛黑色镜片材料进口FCL 镜片巡航时间1、单档电路：240分钟2、三档电路：100%强光使用时间240分钟、5%弱光使用时间6000分钟、爆闪使用时间240分钟产品特点全新充电技术（攻击型设计，防滚动、防水结构，带保护电路的充电电池让你不必担心电池过放、过充而导致的电池损坏，进口芯片控制3档调光，适合战术、防身、手背、、登山使用3、充电方法：为保证您能够正常充电，充电前请检查电筒是否正常工作，能够正常工作就可进行充电.见图31）逆时针方向旋转握柄，露出充电插孔2、将专用充电器的两只插脚端插入220V插座，充电器的另一端插入电筒的充电插孔，打开电筒开关。
给你光明,实战强光手电制作
些 配 件 ， 可 以在 淘 宝 网 上 买 到 ， 格 都 价
在 ５ ～Ｏ 元左 右 （ ０ Ｉ０ 国产 组件 和进 口组件 的价 格稍 有差 距 ） 此外 ， 。 还需 要 准备 一 把 电烙铁 （ 的产 品采用 了一体化 灯 杯 ， 不需要 电烙 铁了） 少许 散 热硅 脂 、 有 就 、 一把 小镊 子，
｝
都知道 பைடு நூலகம் 但如果说 到强光
手电筒 （ 以下简称 “ 强光手 电 ）， 可能知道 的人就不
１
Ｉ 【
要 组 装 一 只 强 光 手 电 其 实 并 不复 杂 ， 过 ， 动 手 前 ， 须 要 准 备 一 些 不 在 必 “ 具” 一 般 来说 ， 光手 电的组 成 部 道 。 强 分 主 要 分 为外 壳 套 件 （ 含反 光 杯 、 包 电 路仓、 开关 、 防水 胶圈 和钢 化 玻璃 ） 灯 、 泡、 电路 ， 及用 以供 电的锂 电池等 。 以 这
多了。 谓的强光手电， 所 其
倍 。 伸 手 不 见 五 指 的 野 在
Ｉ
亮度为普通手 电的１ ～２ ｌ ０ Ｏ
外， 光手 电的照亮 距离 高 强
达 １ ０ ０ 米 —— 对 于 喜 ０ －３ ０ 欢驴行 的朋友 来说 ， 这是 必
备的 “ 器 ” ！ 武 哟 还 记 得 ， ２ ｌ 年 第 在 ０Ｏ ２ 期 的 《 算 机 应 用 文 ２ 计
爨 ｐｇ ｃｍ ｄａ ２ ｐ ｌ ａ ｙ ＠
注： 感谢重庆 简村 （ｔ ：ｗｗｗ， ｃ ． ） 供支持 。想了解更多强光手电知 识 的朋友 ， ｈｔ ／ ｐ／ ｗｅｑｃ 提 ｎ 可登陆 手电大家谈 （ｔ ： ｈｔ ｗｗｗｓｏ ｄａ ｃｒ） ｐ ． ｕｉ ｏ ｈ ｎ． ｎ
提起手电筒， 可能人人
手电筒设计报告书
手电筒设计报告书一、设计背景及目的手电筒是一种常见的照明工具，通过发射强光来提供照明服务。
在户外活动、黑暗环境下或紧急情况下使用手电筒可以提供亮度，帮助人们照明和解决问题。
本次设计报告的目的是设计一款高亮度、高效能的手电筒，以满足不同使用场合的需求。
二、设计原理手电筒的工作原理是通过电池供电产生电流，电流通过灯泡或LED芯片，通过电学-光学转换的方式发出光线。
光线经过聚焦系统，以集光或散光的方式发射出去。
设计一款高亮度的手电筒需要考虑光源、聚焦系统、电路和电池等因素。
1.光源：传统手电筒采用灯泡作为光源，而现代手电筒常采用LED芯片。
LED芯片具有高亮度、长寿命、低功耗的特点，适合用作手电筒的光源。
2.聚焦系统：聚光系统是通过反射壳和镜片来实现的，反射壳用于反射光线，镜片用于调节光束角度和聚光范围。
设计时需要考虑光源和聚焦系统之间的匹配，以使得光线能够均匀聚集在目标区域。
3.电路：电路设计需要满足电源供电和光源驱动的需求，确保手电筒能够正常工作。
电路还可以考虑采用多档亮度调节功能，以适应不同环境下的使用需求。
4.电池：手电筒通常使用干电池或可充电电池作为电源。
设计时需要考虑电池容量、电池寿命和电池更换方便性等因素。
三、设计方案基于以上原理，设计了一款具有高亮度和高效能的手电筒。
1.光源：采用高亮度的LED芯片作为光源，LED芯片具有高效能、长寿命的特点。
选用LED芯片之前，需进行光学测试，确保其发光效果和光衰特性满足设计要求。
2.聚焦系统：设计了由反射壳和镜片组成的聚焦系统，反射壳具有高反光率，能有效地将光线反射出来；镜片则负责调整光束角度和聚光范围。
根据实际使用需求，设计了多档聚光和散光模式，以满足不同照明需求。
3.电路：设计了高效能的电路，电路采用节能型元件，确保高亮度的同时，功耗尽可能低。
电路还加入了过流保护、过压保护和低电压保护功能，以保证手电筒的安全使用。
4.电池：设计了可替换的电池仓，以便用户更换电池。
派力肯金属强光战术电筒2320 说明书
•随电筒配送电筒套和电池套
•是派力肯专门为军队、警察制造的战术电筒，可安装在步枪及 机关枪上使用，并有遥控开关供选择
派力肯#2320 电筒 参数表
灯泡 类型
光通量 （流明）
功率 （瓦特）
电池 类型
续航时间 （小时）
氙气 电筒 是否可充电
74 光照度 （勒克司）
7.8 电压 （伏特）
2 节 CR123（含） 充电电池 类型
派力肯金属强光战术电筒 2320
•是执法部门至关重要的必备装备，也适合于各种恶劣环境下的 野外使用
•经数控机床加工而成铝合金外壳
•表面螺纹可更好的抓牢手电，电筒顶部、尾部六棱形切面防止 滑动
•开关方式：后按式开关 可直接开启电筒，也可随需要点击开关 使电筒闪烁
•电筒接口处有防水密封圈，水分子无法进入电筒
1 充电时间 （小时）
否
8000
6
/
/
颜色
筒身长度 （厘米）
14 防水 级别 普通防水
重量含电池/不含 （公斤）
0.16 / 0.12 专业 防爆 否
认证
/
型号
说明
#2320
派力肯 M6 2320 电筒
产品详细介绍
PELICAN 产品有限公司位于美国加州，其生产的派力肯（塘鹅）防水电筒是世界上最明亮、最防水、最安全的专业强光手电。 派力肯（塘鹅）电筒采用 GE 塑料材质，成分为 ABS 工程塑料混合聚丙烯异分子，高压铸塑技术成型。所有派力肯（塘鹅） 电筒都具有防水功能，更有一部分专业防水电筒可以深入水下 152 米正常作业。派力肯（塘鹅）电筒获得了世界上最多的防 爆认证，是世界上最安全的照明工具，其筒身材料不会被腐蚀，保证电筒在强酸碱环境使用。灯泡与反射罩固化的整体灯头模 块结构，自动聚焦，光点不会散射，不怕摔碰，美国 PELICAN 派力肯（塘鹅）专业强光手电筒是世界上最坚固、最明亮、最 可靠、使用最舒适、最可信赖的完美照明工具。
强光手电筒
强光手电筒概述本文章来源：主题名品网｜战术手电。
强光手电筒是以发光二极管作为光源的一种新型照明工具,它具有省电、耐用、亮度强等优点。
强光手电筒，又称LED强光手电筒，是以发光二极管作为光源的一种新型照明工具，它具有省电、耐用、亮度强等优点。
新一代强光手电筒USCAMEL强光手电筒，源自于美军的专用设备，被称为美军士兵黑暗守护神，能够为了保障美军士兵在黑暗、恶劣环境下的光亮。
从二战伊始，强光手电就一直是美军士兵必备战术用品，而USCAMEL的品质一直获得美军高度认可，与悍马汽车、凯夫拉头盔等被成为美军核心装备，在中国市场也被大部分军事迷熟知及收藏。
强光电筒（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。
因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
在正向电压下，电子由N 区注入P区，空穴由P区注入N区。
进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光。
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相对于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。
理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。
若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。
比红光波长长的光为红外光。
已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强光战术手电筒设计
户外运动，即走出家门的运动。
户外运动包括登山、攀岩、野营、远足、探洞、漂流、滑雪、骑马、自行车、背包自助旅行等。
近几年，户外运动在中国的北京、广州、昆明、上海等地悄然兴起，加上“减压、释放”的宣传理念，这种运动渐渐成为了一种“社会时尚”，随着人类的进步，社会的发展，人们追求健康、丰富的生活质量越来越高，对低碳、环保意识都很重视，对产品的专业性、安全性与便捷性尤其是控制电源产品的专业性也越来越注重。
面对市场的这一趋势，智能强光手电的应运而生就迎合了不少人们的心切的。
标签：手电筒；户外运动；战术攻击设计
前言
中国有着令全世界心动的消费人群。
根据第五次人口普查统计，中国生活在大城市的市区非农业人口为1.15亿，其中年龄在15-40岁之间的人群约占总数的40%，即4600万。
巨大的人口基数预示着庞大的户外运动的市场。
同时，中国有着丰富的自然旅游资源，从平原到山地，从森林到沙漠，从雪山到湖泊，各式各样的户外运动资源可以利用和开发，这是中国户外运动发展绝佳的先天基础。
伴随着中国经济的快速发展，城市生活压力的激增、居住环境的滞后、收入的增加以及汽车保有量的快速增长等因素构成了户外运动兴起的助推器，进而催生了户外运动用品市场的繁荣。
手电筒做为户外运动的一个重要装备，它的专业性是户外运动人士选择的首要条件。
设计方案的准备阶段
户外产品的市场分析
户外运动产业在西方发达国家已经有上百年历史，目前已经形成一个非常成熟的产业。
仅户外用品品牌就有数百个之多，市场规模达几百亿美元。
而在国内，户外运动则是从上个世纪90年代才开始起步。
目前，国内已有户外品牌200多个，户外用品专卖店1100多家，户外用品销售以每年40%以上增长。
[1]但随着户外运动项目的快速发展，市场培育相对滞后。
国内厂商只能提供初级产品和服务，缺乏行业中具有领导性的企业和知名品牌产品。
这使得我国户外市场还没有形成足够的规模。
据一位经营本土品牌的业内人士透露，多数国内户外运动品牌存在的最大问题就是质量不稳定。
由于多数企业都是贴牌生产，企业实力有限，很难控制生产环节。
对于户外用品这种技术含量比较高的产品来说，如果质量不稳定，很难在市场上立足。
[2]
现有户外手电筒的分析
通过大量的市场调研分析，得出以下结论：
1）国内户外手电筒专业性不强，运动者多半使用国外的户外手电筒产品。
2）使用者多半是高收入、高学历、高生活品质的群体。
3）手电筒产品色彩单一，多为净色。
4）外观造型偏大，机械感较强。
5）功能单一，不能满足户外运动时多种环境的需求。
6）市场上户外手电筒便携方式的设计没有很大突破。
7）手电筒结构：PC镜片+灯头（反光杯+led灯泡+电路板）+航空铝合金筒身（锂电池）+尾盖。
设计方案的确立阶段
双灯头的设计
在夜骑、登山或探洞等户外运动时，手电筒照射的亮度、照射的方向以及便于携带是非常重要的。
此款手电筒采用双灯头设计，解决了这一问题，这是本方案的一个设计亮点。
[4]双灯头分别设置在灯筒的前面和侧面，如有需要时可通过佩戴夹将电筒佩戴在头上或肩上等其他身体部位，这时侧面的灯头起作用。
在照射亮度、照射方向不变的情况下解放双手，使使用者可以自由活动。
双灯头也可以分别控制，可同时开两盏灯，加强照射的亮度，在普通照明的时候即可照亮脚下，也可照亮前方；也可单开一盏灯，达到了省电的效果。
战术攻击设计
在户外遇到猛兽或坏人攻击时，防守攻击是非常重要的。
此款手电筒尾部做了攻击头的设计，适用于近距离搏击，亦可用于紧急时击碎玻璃逃生。
材料采用军用级铝合金，硬质氧化表面，坚固、耐磨。
[5]除此之外，还设计了“爆闪”功能，紧急情况用于照射对方眼睛，具有一定的眩晕效果，有利于为使用者争取更多的反应时间。
需防水性能好；徒步需要较好的续航及良好的泛光等。
在户外运动时，要求手电筒有普通照明、战术照明、强光照明、搜索照明等功能。
是否利于夹持，能够稳固的安装在人体其他部位或其它工具上是更重要的。
设计者为此款手电筒设计了佩戴夹，可以稳固的佩戴在头上、肩上、手臂上。
在使用者进行徒步、夜骑、打猎、露营、搜索、探洞等活动时，能够轻松完成。
形态创新
符合人機的形态
由于方案采用了双灯头的设计，那么灯头处散热问题就是关键。
虽然LED 光源的热度不是很高，但是在小范围内用双灯杯还是有些危险。
[6]因此，在灯头处设计了一些凹槽即散热孔，既改变了传统灯头圆形的形态，又解决了双灯头散热的问题。
在户外运动普通照明即手持式状态时，手电筒极易脱落，为了保证使用者抓握的稳定性，筒身设计了三条宽大的凹槽，既起到了防滑、防脱落的作用，又使得筒身凹凸有致，凹凸处采用了斜面圆润小倒角，增添了产品的细节设计，打破了沉闷之感，整体形态轻巧。
筒身的长度与灯头的直径比例适中，拇指和食指被灯头顶住，同时无名指刚好贴触到梯形斜面的凹凸处，手感和防护效果均得到了增强。
结论
随着人们生活水平的提高，人们越来越重视自身的健康。
都市生活节奏让很多白领感到身心疲惫，到大自然中去无疑是种非常好的放松和调理的方式，他们能够找到自信和快乐。
参加难度比较大的户外活动也是人生的一种丰富，也是对自己耐力和意志力的考验，这就是户外的魅力，也是具有一定文化阶层的人所喜欢追求的东西。
因此，玩户外的人越来越多了，户外用品市场的需求量一路高涨。
但目前户外用品的增涨还远远不能满足市场的涨幅，所以户外用品有很大生存空间和发展前景，手电筒做为户外运动装备的照明工具也显得必不可少。
智能强光战术手电筒是集强光、战术、便携等特点，专为白领阶层的户外运动人士设计的。
一支好的手电筒不仅能让户外活动更精彩，同时也是户外安全的必要保障。
这次的设计使我真正懂得了“设计源于生活，设计以人为本”！
参考文献
[1] 秦浩博.户外产业玩出千万金[J].当代经理人，2004.
[2] 马德明.户外运动一不小心流行起来[J].知识经济，2002.
[3] 唐纳德·A·诺曼.设计心理学[M].北京：中信出版社，2002.
[4] 尉保芳.用作电源的发光二极管[J].灯光照明，2002.
[5] GB4208——2008，外壳防护等级（IP 代码）[S].
[6] 刘春荣.人机工程学应用[M].上海人民美术出版社，2004.
[7] 杨正.工业产品造型设计[M].武汉：武汉大学出版社，2003.
[8] [日]视觉设计研究所.设计配色基础[M].北京：中国青年出版社，2004.
[9] 赵玉亮.工业设计模型工艺[M].北京：高等教育出版，2001.
[10] 蔡庆龙，谈“LED的照明应用趋势”，电子月刊，第十一卷，第二期，on2，2001.。
