新能源汽车电缆绝缘层的要求详解

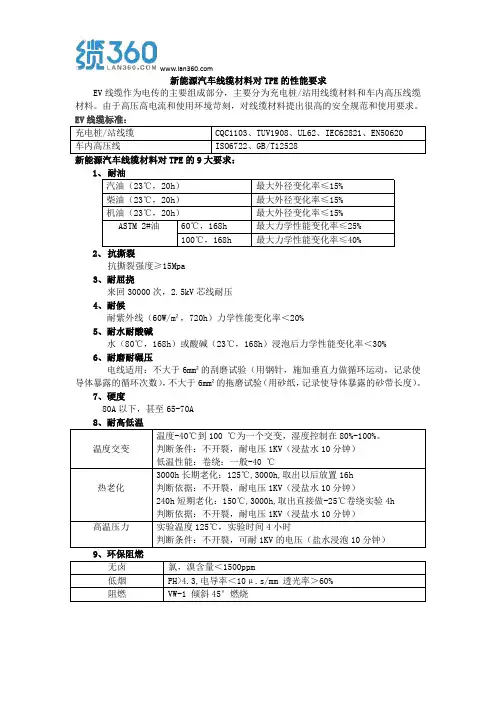

新能源汽车线缆材料对TPE的性能要求
新能源汽车线缆材料对TPE的性能要求EV线缆作为电传的主要组成部分，主要分为充电桩/站用线缆材料和车内高压线缆材料。
由于高压高电流和使用环境苛刻，对线缆材料提出很高的安全规范和使用要求。
EV线缆标准：充电桩/站线缆CQC1103、TUV1908、UL62、IEC62821、EN50620车内高压线ISO6722、GB/T12528新能源汽车线缆材料对TPE的9大要求：1、耐油汽油（23℃，20h）最大外径变化率≤15%柴油（23℃，20h）最大外径变化率≤15%机油（23℃，20h）最大外径变化率≤15%ASTM2#油60℃，168h最大力学性能变化率≤25%100℃，168h最大力学性能变化率≤40%2、抗撕裂抗撕裂强度≥15Mpa3、耐屈挠来回30000次，2.5kV芯线耐压4、耐候耐紫外线（60W/m²，720h）力学性能变化率＜20%5、耐水耐酸碱水（80℃，168h）或酸碱（23℃，168h）浸泡后力学性能变化率＜30%6、耐磨耐碾压电线适用：不大于6mm²的刮磨试验（用钢针，施加垂直力做循环运动，记录使导体暴露的循环次数），不大于6mm²的拖磨试验（用砂纸，记录使导体暴露的砂带长度）。
7、硬度80A以下，甚至65-70A8、耐高低温温度交变温度-40℃到100℃为一个交变，湿度控制在80%-100%。
判断条件：不开裂，耐电压1KV（浸盐水10分钟）低温性能：卷绕：一般-40℃热老化3000h长期老化：125℃,3000h,取出以后放置16h判断依据：不开裂，耐电压1KV（浸盐水10分钟）240h短期老化：150℃,3000h,取出直接做-25℃卷绕实验4h 判断依据：不开裂，耐电压1KV（浸盐水10分钟）高温压力实验温度125℃，实验时间4小时判断条件：不开裂，可耐1KV的电压（盐水浸泡10分钟）9、环保阻燃无卤氯，溴含量＜1500ppm低烟PH>4.3,电导率＜10μ.s/mm透光率＞60%阻燃VW-1倾斜45°燃烧。
新能源汽车的绝缘监测技术
新能源汽车的绝缘监测技术
随着新能源汽车的快速发展，对其安全性能的要求也日益提高。
其中，绝缘监测技术在新能源汽车中扮演了至关重要的角色。
本文将详细介绍新能源汽车的绝缘监测技术及其应用。
什么是绝缘监测技术？
绝缘监测技术是指通过对新能源汽车电动系统中绝缘状态的监测和检测，及时发现和排除潜在的绝缘故障，确保整车的安全可靠性。
在传统燃油车辆中，绝缘监测并不是一个主要关注的领域，但在新能源汽车领域，却显得尤为重要。
绝缘监测技术的原理
绝缘监测技术通常采用绝缘电阻检测和绝缘耐压测试两种手段。
绝缘电阻检测是通过检测电路中的绝缘电阻值，来判断系统是否出现绝缘故障；而绝缘耐压测试则是通过施加一定电压，观察是否出现击穿现象，从而评估绝缘状态是否合格。
绝缘监测技术的应用
在新能源汽车中，绝缘监测技术广泛用于电池管理系统、电机驱动系统、充电桩等关键部件。
通过定期对这些关键部件进行绝缘监测，可以提前发现潜在的绝缘问题，避免因绝缘故障引发的火灾和其他安全事故。
绝缘监测技术还可以在车辆生产过程中发挥作用，帮助生产厂家提高生产线的质量控制水平。
通过在关键节点进行绝缘监测，可以确保整车的绝缘质量达标，提升车辆的安全性能和可靠性。
绝缘监测技术是新能源汽车领域的重要技术之一，对提升车辆的安全性能和可靠性起着至关重要的作用。
在未来，随着新能源汽车的普及和推广，绝缘监测技术将不断得到完善和应用，为新能源汽车行业的发展提供更强有力的保障。
在这个快速发展的时代，我们必须充分认识到绝缘监测技术在新能源汽车安全性能中的至关重要的作用，只有不断创新和进步，我们才能确保人们的出行更加安全可靠。

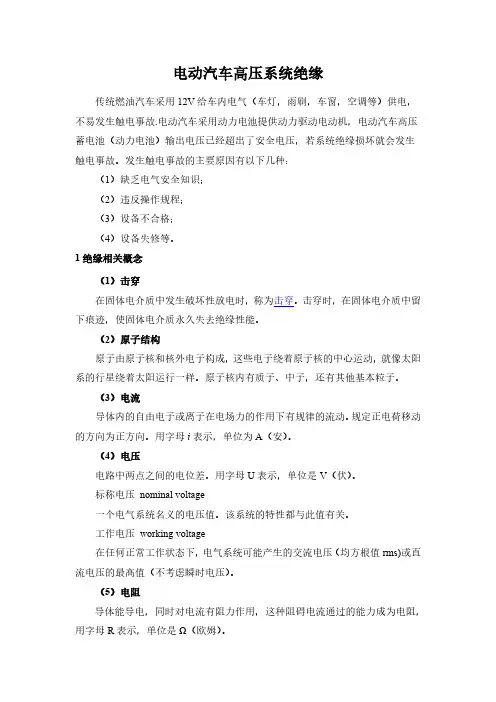

新能源汽车高压系统绝缘
电动汽车高压系统绝缘传统燃油汽车采用12V给车内电气（车灯，雨刷，车窗，空调等）供电，不易发生触电事故.电动汽车采用动力电池提供动力驱动电动机，电动汽车高压蓄电池（动力电池）输出电压已经超出了安全电压，若系统绝缘损坏就会发生触电事故。
发生触电事故的主要原因有以下几种：（1）缺乏电气安全知识；（2）违反操作规程；（3）设备不合格；（4）设备失修等。
1绝缘相关概念（1）击穿在固体电介质中发生破坏性放电时，称为击穿。
击穿时，在固体电介质中留下痕迹，使固体电介质永久失去绝缘性能。
（2）原子结构原子由原子核和核外电子构成，这些电子绕着原子核的中心运动，就像太阳系的行星绕着太阳运行一样。
原子核内有质子、中子，还有其他基本粒子。
（3）电流导体内的自由电子或离子在电场力的作用下有规律的流动。
规定正电荷移动的方向为正方向。
用字母i表示，单位为A（安）。
（4）电压电路中两点之间的电位差。
用字母U表示，单位是V（伏）。
标称电压nominal voltage一个电气系统名义的电压值。
该系统的特性都与此值有关。
工作电压working voltage在任何正常工作状态下，电气系统可能产生的交流电压（均方根值rms)或直流电压的最髙值（不考虑瞬时电压）。
（5）电阻导体能导电，同时对电流有阻力作用，这种阻碍电流通过的能力成为电阻，用字母R表示，单位是Ω（欧姆）。
绝缘体内部：原子核周围的电子被原子核牢牢束缚，称为束缚电子，因此绝缘体不导电；导体内部：存在大量脱离原子核束缚的电子,称为自由电子，因此导体导电。
（6）电路electrical circuit电流可以流过的彼此相连的带电部件的集合。
（7）电气间隙两导电部件之间，或一个导电部件与器具的易触及表面之间的空间最短距离，如图所示。
电气间隙（8）爬电距离两导电部件之间，或一个导电部件与器具的易触及表面之间沿绝缘材料表面测量的最短路径，如图所示。
爬电距离（9）直接接触direct contact人员与带电部件的接触。

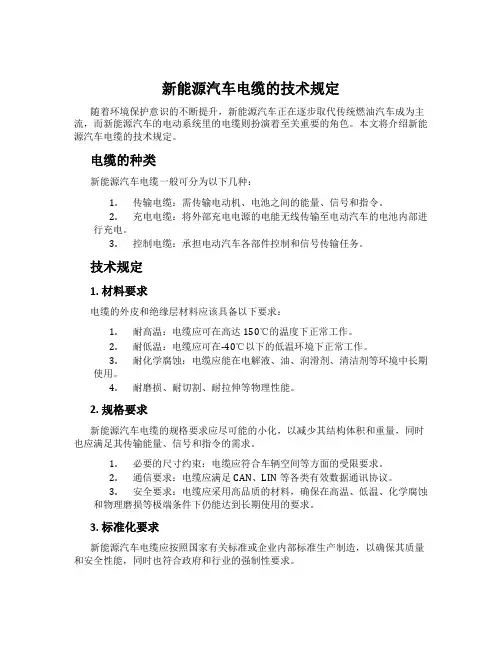

新能源汽车电缆的技术规定
新能源汽车电缆的技术规定随着环境保护意识的不断提升，新能源汽车正在逐步取代传统燃油汽车成为主流，而新能源汽车的电动系统里的电缆则扮演着至关重要的角色。
本文将介绍新能源汽车电缆的技术规定。
电缆的种类新能源汽车电缆一般可分为以下几种：1.传输电缆：需传输电动机、电池之间的能量、信号和指令。
2.充电电缆：将外部充电电源的电能无线传输至电动汽车的电池内部进行充电。
3.控制电缆：承担电动汽车各部件控制和信号传输任务。
技术规定1. 材料要求电缆的外皮和绝缘层材料应该具备以下要求：1.耐高温：电缆应可在高达150℃的温度下正常工作。
2.耐低温：电缆应可在-40℃以下的低温环境下正常工作。
3.耐化学腐蚀：电缆应能在电解液、油、润滑剂、清洁剂等环境中长期使用。
4.耐磨损、耐切割、耐拉伸等物理性能。
2. 规格要求新能源汽车电缆的规格要求应尽可能的小化，以减少其结构体积和重量，同时也应满足其传输能量、信号和指令的需求。
1.必要的尺寸约束：电缆应符合车辆空间等方面的受限要求。
2.通信要求：电缆应满足CAN、LIN等各类有效数据通讯协议。
3.安全要求：电缆应采用高品质的材料，确保在高温、低温、化学腐蚀和物理磨损等极端条件下仍能达到长期使用的要求。
3. 标准化要求新能源汽车电缆应按照国家有关标准或企业内部标准生产制造，以确保其质量和安全性能，同时也符合政府和行业的强制性要求。
结论随着新能源汽车的快速发展，新能源汽车电缆作为电动系统中的重要组成部分，其质量和安全性能将越来越受到车主的关注和重视。
在此，我们建议对新能源汽车电缆实行严格的技术规定和标准化管理，以确保其高质量的生产和使用。
汽车线束用电线标准
汽车线束用电线标准
随着汽车电子化程度的不断提高，汽车线束用电线的标准也变得越来越重要。
汽车线束用电线是指在汽车线束中所采用的电线，是汽车电气系统中的重要组成部分。
目前，国内汽车线束用电线的标准主要参考欧美国家的标准，如ISO、SAE、JASO等，具体标准如下：
1.导线标准
导线标准是指汽车线束用电线的导体参数、材料、颜色等方面的规定。
导线标准通常由导线的直径、绝缘层厚度、导体材料、颜色等因素组成。
目前，国内和国际上通行的导线标准主要有ISO、SAE、JASO等。
2.绝缘层标准
绝缘层标准是指汽车线束用电线的绝缘层材料、厚度、耐压等方面的规定。
绝缘层是保护导线的重要层，不仅能够防止导线出现短路、击穿等故障，还能够起到防腐、防水、耐高温等作用。
目前，国际上通行的绝缘层标准主要有ISO、SAE、JASO等。
3.耐温标准
耐温标准是指汽车线束用电线的耐高温、耐低温等方面的规定。
汽车电气系统中，电线往往面临着高温或低温的环境，因此需要有足够的耐温性能。
目前，国际上通行的耐温标准主要有ISO、SAE、JASO 等。
4.耐压标准
耐压标准是指汽车线束用电线的耐电压、耐电弧等方面的规定。
汽车电气系统中，电线往往需要承受较高的电压，因此需要有足够的耐压性能。
目前，国际上通行的耐压标准主要有ISO、SAE、JASO等。
总体来说，汽车线束用电线标准对于保证汽车电气系统的安全性、可靠性和稳定性至关重要。
厂家在选择汽车线束用电线时，应该按照国际标准进行选择，以保证汽车电气系统的高品质和可靠性。
电动汽车绝缘耐压测试标准
电动汽车绝缘耐压测试标准
随着电动汽车的普及，人们对其安全性能的关注也越来越高。
电动汽车的绝缘耐压测试标准就是其中一个关键的安全测试项目。
绝缘耐压测试是指在一定的电压下，测试电气设备的绝缘材料和绝缘结构是否能够承受一定的电压而不发生击穿或漏电现象。
针对电动汽车的特殊性，国际上已经制定了一系列的绝缘耐压测试标准，以确保电动汽车在使用过程中的安全性能。
这些标准包括了IEC 62196、GB/T 20234.3-2011等。
在进行绝缘耐压测试时，首先需要对电动汽车的整体绝缘结构进行测试，以确保整车在正常工作电压下不会发生击穿或漏电的情况。
其次，还需要对电动汽车的电池系统、电机系统等关键部件进行单独的绝缘耐压测试，以确保这些关键部件在工作状态下不会因为绝缘材料的问题而引发安全隐患。
在进行绝缘耐压测试时，需要严格按照标准规定的测试方法和测试参数进行测试，以确保测试结果的准确性和可靠性。
同时，还需要对测试设备进行定期的校准和维护，以确保测试设备的性能和精度符合要求。
绝缘耐压测试是电动汽车安全性能测试中的重要环节，只有通过严格的测试和标准的认证，才能确保电动汽车在使用过程中的安全性能。
因此，制定和遵守绝缘耐压测试标准对于保障电动汽车的安全性能具有重要意义。
新能源汽车驱动电机绝缘结构技术要求 标准
新能源汽车驱动电机绝缘结构技术要求标准分析1.概述新能源汽车的发展是当前汽车行业的一个重要趋势和发展方向，而新能源汽车的核心部件之一就是驱动电机。
驱动电机的绝缘结构技术要求标准，对于确保新能源汽车的安全性、可靠性和高效性具有重要意义。
本文将从深度和广度两个方面来探讨新能源汽车驱动电机绝缘结构技术要求标准的相关内容。
2.技术要求分析2.1 绝缘材料在新能源汽车驱动电机绝缘结构技术要求标准中，对绝缘材料的要求是十分严格的。
绝缘材料的性能直接关系到电机的绝缘性能和使用寿命。
标准中通常会对绝缘材料的种类、用量、热稳定性、耐腐蚀性等方面都有详细规定。
2.2 绝缘结构设计在驱动电机的绝缘结构设计方面，标准也会对其进行严格要求。
标准通常会规定绝缘结构的尺寸、形状、安装方式等方面的要求，确保绝缘结构能够牢固可靠地固定在驱动电机上，并具有良好的绝缘性能。
2.3 绝缘结构测试方法在标准中还会规定有关绝缘结构的测试方法。
这些测试方法通常包括绝缘材料的物理性能测试、绝缘结构的耐电压测试、温度冲击测试等内容，以验证绝缘结构在各种复杂工况下的可靠性。
3.个人观点与理解在我看来，新能源汽车驱动电机绝缘结构技术要求标准的制定至关重要。
通过严格的标准，能够有效提高驱动电机的安全性和可靠性，保障新能源汽车的正常运行。
标准的制定也有利于推动新能源汽车产业的发展，促进相关技术的不断进步。
4.总结与回顾在新能源汽车驱动电机绝缘结构技术要求标准中，绝缘材料、绝缘结构设计和测试方法都是十分重要的内容，而且这些要求都是为了保证驱动电机的安全性和可靠性。
标准的制定和执行，对于推动新能源汽车产业的健康发展具有重要意义，值得我们高度重视。
通过本文的深度剖析，相信读者对新能源汽车驱动电机绝缘结构技术要求标准有了更加全面、深刻和灵活的理解。
同时也希望相关领域的专家学者和从业人员，能够在实践中严格执行标准，为新能源汽车的发展贡献自己的力量。
5. 持续改进驱动电机绝缘结构技术要求标准随着新能源汽车产业的不断发展和技术的进步，驱动电机绝缘结构技术要求标准也需要不断改进和完善。
新能源汽车电气绝缘检测和检测方法分析
新能源汽车电气绝缘检测和检测方法分析
随着环境污染和能源消耗日益严重，新能源汽车逐渐成为汽车行业的新趋势。
新能源汽车采用电力作为动力源，相比传统燃油车具有零排放、高效能的优点。
新能源汽车中的电气绝缘问题一直受到关注，因为电气绝缘问题可能会导致电池过放、短路、起火等安全隐患。
电气绝缘检测是确保新能源汽车电气系统正常工作的重要环节。
电气绝缘检测的目的是检查车辆中电气系统中的各个电子元件之间、电子元件与汽车车身之间的绝缘阻抗，以确保车辆电气系统的可靠性和安全性。
新能源汽车电气绝缘检测需要采用合适的检测方法和仪器。
常用的电气绝缘检测方法包括绝缘电阻测量法、极化指数测量法和介质损耗测量法。
绝缘电阻测量法是最常用的电气绝缘检测方法之一。
该方法通过在电路中施加直流或交流电压，测量电路中的绝缘电阻来判断电气系统的绝缘状况。
绝缘电阻测量法的原理是当电气系统中的绝缘状况良好时，电路中的电流极小，绝缘电阻值较大；而当电气系统中的绝缘存在问题时，电路中的电流会增大，绝缘电阻值会减小。
通过测量电路中的绝缘电阻值，可以判断电气系统中的绝缘状况。
介质损耗测量法是一种较为精确的电气绝缘检测方法。
该方法通过测量电气系统中的介质损耗角度和介质损耗因子来判断电气系统的绝缘状况。
介质损耗角度和介质损耗因子是衡量绝缘材料能否有效抑制电流流动的指标，当电气系统的绝缘状况良好时，介质损耗角度和介质损耗因子较小；而当电气系统的绝缘存在问题时，介质损耗角度和介质损耗因子会增大。
通过测量电气系统中的介质损耗角度和介质损耗因子，可以判断电气系统的绝缘状况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新能源汽车电缆绝缘层的要求
绝缘材料的选择主要是考虑耐热要求和机械强度。
相比标准的电池电缆，可以合理选择比较软的材料，使特殊设计的绞合导体保持柔韧性。
和常规汽车电缆的基本差异是结构需要按额定电压600 V设计，而如果在商用车和公共汽车上使用，额定电压可高达1000 V以上。
而目前由内燃机驱动的汽车使用的电缆被设计为额定电压60 V。
对于所有的绝缘材料，这么高的电压从来不是挑战。
对于工业和民用电气系统，这仍然是低压。
对于汽车用高压电缆，面临的挑战应是在热、机械性能。
由于电缆连接电池，逆变器和电动机，高压电缆需要传输高电流。
根据系统组件的功率要求，电流可达到250A到450A。
这么高的电流在常规驱动的车辆上是很难找到的。
高电流传输的结果导致高功耗和组件的加热。
因此高压电缆设计为承受较高的温度。
目前可以看出对温度要求有进一步增加的趋势。
相比之下，目前的车辆通常使用电缆的额定温度到105℃就足够了，只要是电缆不是用在发动机舱或其它耐较高的温度的区域。
电动汽车高压电缆通常要高于这个温度，如C级（125℃）或D级（150℃）。
电动汽车内如果通过的路由不利，如排气管附近，电机前面，电池背面等，主机厂甚至会提出更高的耐高温要求。
如E级（175）℃。
绝缘材料更高的耐热决定了电缆可以承载更高的额定载流量。
汽车行业通常在指定的温度等级电缆设计使用寿命为3000 h。
在公认的电缆标准（如GB/T 25085、GB/T 25087，QC/T 1037和ISO 19642），此值通常用于长期老化试验。
在高压应用领域的客户的特殊要求可能超过3000 h，在规定的温度累计运行时间甚至达到至12000 h。
绝缘材料耐热和寿命成正比，越耐热的电缆可以承载更长的使用寿命。
电动汽车的开发在许多情况下面临的挑战是空间纳入了更多的电气组件。
电缆和连接器通过路由也需要空间。
通常会导致紧张的弯曲半径。
由于常规电缆固有的设计，高弯曲力难以克服。
为了解决这个问题，高压电缆高柔韧性是至关重要的。
只有比较柔韧的设计，通过车辆的路由才可以容易实现。
如果电动机位于靠近车辆的运动部位，然后导致连接的高压电缆连续振动，它要求被设计成能承受高的循环弯曲，以确保良好的弯曲耐力。
目前高压电缆的绝缘材料以交联聚烯烃和硅橡胶为主。
交联聚烯烃的耐热最高可达D级，并具有很高的机械强度和耐液体化学品影响。
可以设计的外径更精巧。
对于D级交联聚烯烃通常做不到无卤，而硅橡胶有优异的耐热和柔韧性，环保无卤，是设计更高耐热E级高压电缆的首选材料。
因为高电压带来应用风险增加，按照标准要求，高压电缆必须在视觉上与普通汽车电缆区分，指定表面必须是鲜艳的橙色。
同时也可以印刷警示内容和特殊标记，如“小心！高压600 V”、高电压的闪电标识等。
按照QC/T 414，橙色是专门用于额定电压 > AC 30 V/DC 60 V 的高压电线（电缆）的主色。
为了区别高压电气系统的不同回路，允许使用纵向色条作为辅色。
首选的辅色颜色见表 1。
护套电缆的辅色可以只加在缆芯芯线的绝缘上，并且可以作为主色。
单芯护套电缆如果在护套上已经标识清楚，缆芯的绝缘也允许是本色（不着色）。
表1 高压电缆推荐的颜色组合。
