单片机实验1仿真系统搭建

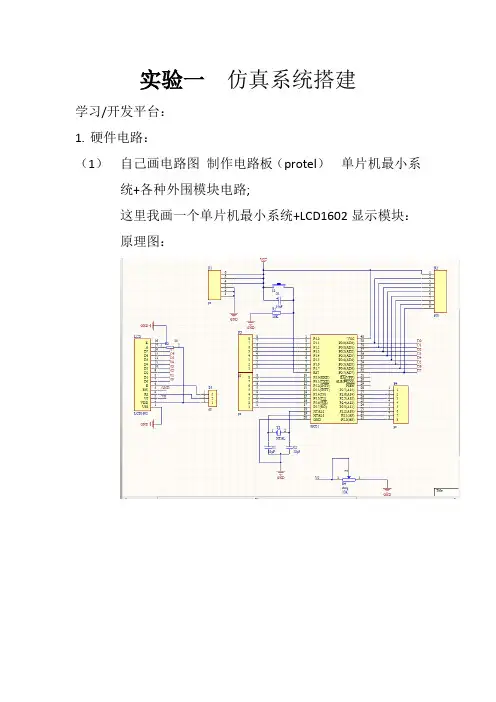

实验一仿真系统搭建
学习/开发平台：
1.硬件电路：
（1）自己画电路图制作电路板（protel）单片机最小系统+各种外围模块电路;
这里我画一个单片机最小系统+LCD1602显示模块：
原理图：
PCB图：
实物图：
（2）学习板（单片机的主要功能部件+简单常见的外围电路）自己查找一块合适的学习板列举出来它有哪
些资源。

我选择的是郭天祥的单片机开发板：TX-1C。

它的外围电路有：
1、6位数码管（做动态扫描及静态显示实验）。

2、8位LED发光二极管（做流水灯实验）。

3、MAX232芯片RS232通讯接口（可以做为与计算机通迅的接口同时也可做为
STC单片机下载程序的接口）。

4、USB供电系统，直接插接到电脑USB口即可提供电源，不需另接直流电源。

5、蜂鸣器（做单片机发声实验）。

6、ADC0804芯片（做模数转换实验）。

7、DAC0832芯片(做数模转换实验)
8、PDIUSBD12芯片(USB设备开发,如单片机读写U盘,自制U盘,自制MP3等,还
可通过此芯片让计算机与单片机传输数据）。

9、USB转串口模块，直接由计算机USB口下载程序至单片机。

10、DS18B20温度传感器，（初步掌握单片机操作后即可亲自编写程序获知当时
的温度）。

11、AT24C02外部EEPROM芯片(IIC总线元件实验)
12、字符液晶1602接口。

（可显示两行字符）
13、图形液晶12864接口（可显示任意汉字及图形）
14、4*4矩阵键盘另加四个独立键盘（键盘检测试验）。

15、单片机32个IO口全部引出，方便自己进行自由扩展。

2. 编程软件：
（1）工作界面：
（3）编译、生成hex文件：
（4）具体代码：
#include<reg52.h>
#define unchar unsigned char
#define unint unsigned int
sbit lcden=P3^4;
sbit lcdrs=P3^5;
unchar num;
unchar code table[]="I LOVE MCU!";
unchar code table1[]="PUTIAN UNIVERSATY";
void delay(unint z)
{
unint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void write_com(unchar com)
{
lcdrs=0;
P0=com;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void write_data(unchar date)
{
lcdrs=1;
P0=date;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void init()
{
lcden=0;
write_com(0x38);
write_com(0x0c);
write_com(0x06);
write_com(0x01);
}
void main()
{
init();
write_com(0x80);
for(num=0;num<11;num++)
{
write_data(table[num]);
delay(5);
}
write_com(0x80+0x40);
for(num=0;num<14;num++)
{
write_data(table1[num]);
delay(5);
}
while(1);
}
3. 仿真器（仿真头）：把程序从电脑下载到单片机（硬件电路）里面：
根据我选择的开发板TX-1C，我选择的烧录软件是普中科技开发的PZ-ISP V1.60:
实验/仿真平台：
1.Keil的使用：
（1）安装破解后的界面：
（2）Keil建项目、加C文件、生成HEX文件：
Keil建项目操作顺序：→→输
入合适的名字和选择适当的储存地址，点击保存；
这样就建好一个工程了。

加C文件操作顺序：在建好工程的基础上→
点出第1个创建一个新文件→
输入一个合适的名字，特别注意这里文件的后缀
要改成“.C”点击保存→点击这里的
“+”号，变成
→右击→选择→找到刚
才保存的C文件，按add（注意：这里按一次就可
以关掉了），这样就添加好C文件了。

生成hex文件的操作顺序：点击
→点击
→这里打
上勾，变成→
按OK→输入代码，按
直到没有警告、没有错误、生成hex文件，如图所示：。

2.Proteus的使用：
（1）安装、破解、汉化后的界面如图：
（2）proteus工程的创建操作顺序：
单击“文件”→单击“新建设计”→根据自己需要选择适当的模板，这里我选择第一个“default”→点击保存图标，输入适当的名字和选择适当的地址，点击保存。

这样就建好了一
个工程。

（2）完成的电路如图：
（3）实验现象如图：。
