日立海信中央空调调试
日立多联机中央空调 空调地址设置说明 V1.2说明书
日立多联机中央空调空调地址设置说明V1.2青岛中弘智能物联有限公司关于我们中弘智能是致力于中央空调控制解决方案的科技企业。
总部位于美丽的青岛。
中弘智能在智能控制领域为大型场馆、公共设施、医院、学校、酒店、商业空间、楼宇、私人豪宅等领域提供专业化的中央空调智能集成解决方案。
主要产品包括各类中央空调网关、中央空调控制系统以及中央空调节能监控系统，自中弘品牌推出后，凭借强大的技术力量、完善的支持体系和在中央空调领域的丰富项目经验，现已成功成为中央空调控制领域的中坚力量。
目前已成功和Crestron、Savant、Control4等国际主流智能系统以及国内主流智能家居系统实现互通兼容，从而为消费者提供更卓越的空调智能化解决方案。
中弘®VRV空调网关目前支持大金、日立、东芝、三菱电机、海信、海尔、松下、约克、三菱重工、美的、LG、奥克斯、博世、格力等空调。
支持空调品牌行业领先。
并且中弘网关接线方式简单、支持多种接口协议、网关内置WEB 界面，调试便捷。
技术咨询微信销售咨询微信技术邮箱：****************刘经理157****9910日立空调接线方式及拨码设置接线方式：制冷系统终端制冷系统终端制冷系统终端1、如果有一套制冷系统：空调与该模块相连接的2 芯线压接在室外机或者室内机上标识“1，2”的接线端子上（无极性区分）。
注意：在压接这条通讯线时，该接线端子下已经由空调厂家压接了一对用于与空调室内机（室外机）通讯的2 芯线，将该端子螺丝松脱，将新增加的线与原来已有的一对线合并到一起，一同压接到该端子下即可。
2、如现场有多套空调系统串联：与模块连接的2芯线必须接在室外机1、2接线端子上，室外机与室外机连接时接外机的1、2端子。
3日立大部分全热交换器及单元机接入网关时需加PT-4H1Q5转换板，每台新风或单元机相当于一台室外机，与其他室外机串接在一起接入网关。
空调地址设定方法：为了准确定位、监控到每台室内机，需要对VRV 空调的室内机设定地址。

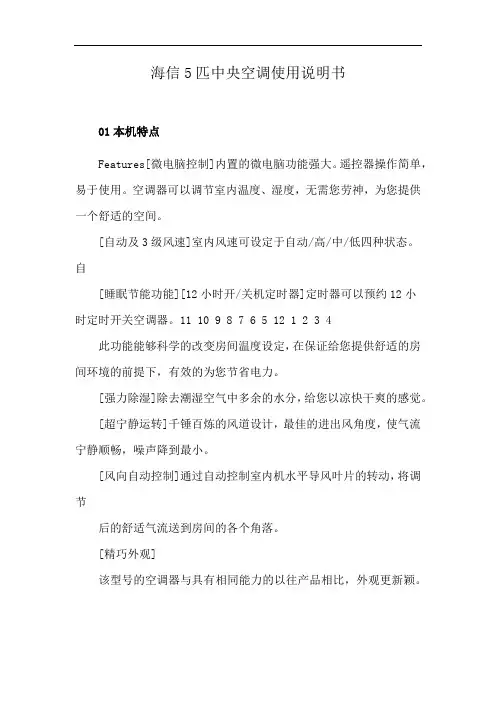

海信5匹中央空调使用说明书
海信5匹中央空调使用说明书01本机特点Features[微电脑控制]内置的微电脑功能强大。
遥控器操作简单，易于使用。
空调器可以调节室内温度、湿度，无需您劳神，为您提供一个舒适的空间。
[自动及3级风速]室内风速可设定于自动/高/中/低四种状态。
自[睡眠节能功能][12小时开/关机定时器]定时器可以预约12小时定时开关空调器。
11 10 9 8 7 6 5 12 1 2 3 4此功能能够科学的改变房间温度设定，在保证给您提供舒适的房间环境的前提下，有效的为您节省电力。
[强力除湿]除去潮湿空气中多余的水分，给您以凉快干爽的感觉。
[超宁静运转]千锤百炼的风道设计，最佳的进出风角度，使气流宁静顺畅，噪声降到最小。
[风向自动控制]通过自动控制室内机水平导风叶片的转动，将调节后的舒适气流送到房间的各个角落。
[精巧外观]该型号的空调器与具有相同能力的以往产品相比，外观更新颖。
Caution statements事项注意警告此标记用于标示说明那些如果操作不当可能导致人身伤亡的内容。
此标记表示非正常操作或处理不当可能导致人身伤亡的内容。
注意此标记用于标示说明那些如果操作不当可能导致人身伤害或者机器损坏的内容。
此标记表示非正常操作或处理不当可能导致人身伤害或产品损坏的内容。
警告安装中的注意事项严禁对本产品进行改造，否则，可能会导致漏水、故障、电气短路、触电、火灾等后果。
本产品的安装场所必须具有可靠的电气接地设施和装置，请勿将本产品的接地线接在各种供气管道、给排水管路、避雷设施以及其他管线上，避免触电事故的发生和其他因素造成的对本产品的损坏。
只有有资格的电工才能为本产品配线，所有配线工作应遵照相关电气法规进行。
如果电源软线损坏，为避免危险，必须由制造厂或其维修部来更换。
安装、配线之前，请仔细参考产品说明书中相关示意图，不正确的安装和配线连接不但会损坏产品，还可能导致人身伤亡等事故的发生。
在完成所有安装、配线、配管和检查之前，请确保断开电源。
日立空调调试规程XIN
接室内侧
系统基础--结构图（FSN1）
环 境 温 度 传 感 器
0～15
0～63
一个H-LINK系统内最大室内机数量
128
160
在同一个H-LINK系统内设备的总数量
145
200
最大通讯线长度
总长1000M（5000※）
※在使用4个中继器的情况时
拨码开关(FSN6Q)
控制器名称
型号
通讯形式
16组中央控制器
PSC-5SQ
H-LINK
CS-NET
PSC-6WTX
H-LINK
通讯设定：
拨码开关(FSN6Q)
拨码开关(FSN6Q)
拨码开关(FSN6Q)
通讯线，模块机只是增加了模块之间的连接通讯线，其它诸如连接对象以及对通讯线的要求等内容不变。
拨码开关(FSN6Q)
接入集中控制示意图
拨码开关(FSN6Q)
一个模块组合室外机由1个“主模块”，0～2个“从模块”组合而成。其中制冷能力最大的室外机需要被定义为“主模块”，其余模块定义为“从模块”。 从制冷管路连接上，“主模块”必须处于离室内机侧最近的位置；从模块室外机的控制运行上，必须将“主、从模块”的DSW6拨码开关进行设定。（设定方式如下图）
拨码开关(FSN1Q)
拨码开关(FSN1Q)
拨码开关(FSN1Q)
拨码开关(FSN1Q)
拨码开关(FSN1Q)
拨码开关(FSN1Q)
拨码开关(FSN1Q)
拨码开关(FSN6Q)
拨码开关(FSN6Q)
拨码开关(FSN6Q)
拨码开关(FSN6Q)
拨码开关(FSN6Q)
当采用H-LINKⅡ连接时，必须要设定室外机号（DSW6）、室外机冷媒系统编号(DSW1、RSW1)、室内机冷媒系统编号（DSW5和RSW2）、 室内机地址编号（DSW6、RSW1）、室外机终端电阻（DSW10）的设定。 举例说明（见下页）
海信日立系统调试培训教材
海信日立系统调试培训教材
SET-FREE节能先锋系列多联机调试
调试前确认事项
1. 拨码开关的设定
配管长度DSW6的设定.
拨码开关的作 用
高低差DSW3的设定.
H-LINK系统中需要设定的拨码开关：(单系统不需要设定)
室外机制冷剂系统号DSW1
室内机制冷剂系统号DSW5
海信日立系统调试培训教材
SET-FREE节能先锋系列多联机调试
调试方法2：通过有线遥控器进行试运转
设定 方法 步骤
注意 事项
1、同时按“运转切换” 与“点检”键3 秒钟以上，待有线遥控器右下侧显示 “试运转”
2、选择试运转模式 “制冷”或“制热”
3、将风量设定到“高风”状态
4、按“运行/停止”键开机
9
iE为100的室内机热交换器SH值 与其他室内机相比是否过高？
海信日立系统调试培训教材
SET-FREE节能先锋系列多联机调试
三相滤波器
整流硅桥 电解电容 变频模块 变频控制板
风扇控制模块 通讯线
海信日立系统调试培训教材
SET-FREE节能先锋系列多联机调试
变压器
通讯线
温度传感器
短接回路 压力开关
交流接触器
海信日立系统调试培训教材
SET-FREE节能先锋系列多联机调试
1、同一个系统中所有的有线遥控器都要 按照上述方法设定
2、试运转2个小时自动结束，中途停止试 运转按“运转/停止”键
3、确认显示的室内机台数是否和实际连 接一致
海信日立系统调试培训教材
SET-FREE节能先锋系列多联机调试
调试方法3：通过无线遥控器进行试运转
日立中央空调运行操作规程
日立中央空调运行操作规程中央空调操作流程为了规范中央空调操作程序～确保安全、正确的操作中央空调～各班组严格按照中央空调操作流程操作。
1.开机前检查1.1检查电压表指示是否正常～无缺相～电压380V?10,。
1.2检查各种信号指示灯显示正常。
1.3检查确保各阀门均已打开及冷却塔补水阀门已打开。
1.4检查机组进水、出水压力表指针位置在0.3Mpa以上～温度正常～指示表正常。
1.5检查制冷机组系统内制冷剂无泄漏情况。
2.开机冷水机组的开机顺序为:,必须严格遵守,冷却塔风机开---冷却水泵开---冷冻水泵开----冷水机组开 2.1顺序启动冷却塔风机。
2.2顺序启动冷却塔水泵(为了节能先启动二台,。
2.3顺序启动冷冻泵(为了节能先启动二台,。
2.4确认冷却水供水压力正常、冷冻水供水压力正常～过5，10分种后启动机组～启动机组详见日立水冷式冷水机组液晶屏操作流程。
2.5启动制冷机组后～观察显示屏冷却进水、冷却出水温度。
进水温度在20?，35?之间～温差在5?以内。
2.6机组启动后～观察机组运行电流,机组运行电流小于320A/第 1 页共 3 页台,是否正常～机组吸排气压力是否正常～检查有无异常振动、噪音或异常气味～确认一切正常后才算启动成功。
2.7确认无误后～到各层开启空调盘管风机及新风机～根据商场温度来调节风机～以商场温度保持在26?左右。
3.运行中检查3.1每两小时抄录机组运行表一次～要求:准时、仔细、准确。
如有紧急情况～按动紧急停止开关。
3.2经常检查冷水机组运行参数是否正常。
为了保持机组运行处于最佳状态～主要运行参数就符合下列要求:制冷剂出口压力、排气压力,高压PH, 1.0Mpa，2.2Mpa制冷剂入口压力、吸气压力,低压PH, 0.05Mpa，0.65Mpa冷却水出口温度 22?，40?冷冻水出口温度 5?，20?三相之间电压波动 ?3%冷冻泵运行电流,台, ?57.6A冷却泵运行电流,台, ?57.6A风机运行电流,台, ?8.9A机组运行电流,台, ?320A3.3机组运转切换:1号机组和2号机组选择,1号机组运行,起动次序根据压缩机运行时间～每月调整一次先后次序。
中央空调调试方案
-系统运行稳定，无异常噪音和振动。
-性能参数满足设计要求。
-室内空气质量达到国家相关标准。
-系统安全可靠，无安全隐患。
-调试记录完整，可追溯。
八、后期运行维护
-定期进行系统检查和设备保养。
-对系统运行数据进行监控，及时发现并解决问题。
-提供用户培训，指导正确使用系统。
-落实能源管理措施，持续改进系统能效。
4.保障室内空气质量，提升用户舒适体验。
三、调试范围
调试范围包括但不限于以下内容：
1.空调主机及辅助设备。
2.冷却塔及冷却水泵。
3.空调末端设备，包括风机盘管、空气处理机组等。
4.管道系统及自控系统。
四、调试步骤
1.前期准备
-审查设计文件和施工图纸，了解系统构造和参数要求。
-组织专业调试团队，明确分工和责任。
4.系统联动调试
-启动整个系统，观察设备间的协同工作情况。
-调整系统参数，优化运行模式。
-进行不同工况下的模拟测试，验证系统稳定性。
5.性能测试与评估
-实施制冷、制热性能测试，评估系统能效比。
-检测室内空气质量，确保满足健康标准。
-进行系统安全性能测试，包括电气安全和防火测试。
五、调试措施
-严格遵循调试程序，确保每一步骤符合规范。
（3）对调试现场进行安全检查，排除安全隐患。
2.设备检查
（1）检查空调主机、冷却塔、末端设备等硬件设备是否齐全，外观无损坏。
（2）检查管道连接是否牢固，无泄漏。
（3）检查控制系统是否正常，传感器、执行器等部件是否响应。
3.单机调试
（1）启动空调主机，检查运行状态，监测各项参数是否符合标准。
（2）调试冷却塔，确保其运行平稳，冷却效果良好。
中央空调系统调试步骤
中央空调系统调试步骤调试中央空调系统是确保系统正常运行和高效工作的重要步骤。
以下是中央空调系统调试的基本步骤：1. 检查设备安装：首先要确保中央空调设备正确安装并连接。
检查设备的安装位置、管道连接和电气连接是否符合要求。
检查设备安装：首先要确保中央空调设备正确安装并连接。
检查设备的安装位置、管道连接和电气连接是否符合要求。
2. 检查气体和电力供应：检查气体供应和电力供应是否充足且稳定。
确保每个设备都能正常获得所需的气体和电力。
检查气体和电力供应：检查气体供应和电力供应是否充足且稳定。
确保每个设备都能正常获得所需的气体和电力。
3. 调试风机和水泵：逐个调试每台风机和水泵，确保它们能正常运转。
调整风机和水泵的转速、方向和控制参数，以满足设计要求。
调试风机和水泵：逐个调试每台风机和水泵，确保它们能正常运转。
调整风机和水泵的转速、方向和控制参数，以满足设计要求。
4. 调试传感器和控制器：校准传感器并调试控制器设置。
确保传感器准确测量温度、湿度和压力等参数，并通过控制器进行合适的响应和调整。
调试传感器和控制器：校准传感器并调试控制器设置。
确保传感器准确测量温度、湿度和压力等参数，并通过控制器进行合适的响应和调整。
5. 检查管道和阀门：检查管道连接是否紧固，阀门是否正确开启或关闭。
确保冷凝剂和冷气能在管道中正常流动，并根据需要进行调整。
检查管道和阀门：检查管道连接是否紧固，阀门是否正确开启或关闭。
确保冷凝剂和冷气能在管道中正常流动，并根据需要进行调整。
6. 系统测试：对整个系统进行测试，包括启动系统，观察各设备工作状况，调整各控制参数，并确保系统能够保持稳定运行。
系统测试：对整个系统进行测试，包括启动系统，观察各设备工作状况，调整各控制参数，并确保系统能够保持稳定运行。
7. 性能评估：对中央空调系统的性能进行评估。
通过测量温度、湿度、风速和能耗等指标，判断系统是否满足设计要求，并进行必要的调整和优化。
性能评估：对中央空调系统的性能进行评估。
海信水机中央空调说明书
海信水机中央空调说明书
1、首次使用海信中央空调时应详细阅读《使用说明书》，并按照上面介绍方法进行操作。
2、设定合适的温度：一般设定26℃-27℃的范围对人感觉比较适合，由于现在许多空调都具有经济睡眠的功能，所以睡觉前最好启动其功能，以保证睡着与醒来时不会觉得太凉。
3、选择合适的出风口角度，尽量避免对准人体，特别是人在睡眠中直接吹冷风容易得病。
目前空调器的双向科学送风功能一般都可以解决这一问题，可以自动设定制冷时角度朝上，制热时角度朝下。
4、有效使用定时器。
睡眠及外出时，请利用定时器。
使其仅在必要时间内运转，以便省电。
5、经常清洁空气过滤网，过滤往被堵塞会降低运转性能，从而导致电费增加，应半月左右清扫一次。
6、不要让阳光和热风进入房间，在海信中央空调冷气开放时最好用窗帘或百叶窗遮挡阳光；同时开启空调后尽量少开门窗，减少冷量的损耗，节约用电。
7、切物有物体挡住市内外的进出风口，否则会降低制冷制热效果，浪费电力，严重的回导致空调器无法正常工作。
8、仅在必要时候开启空调器，既可以使空调得到有效利用又可以节约用电。
9、在海信中央空调开机时首先将制冷或制热开在强劲档，如果
您的空调没有强劲功能，那么最好开在高风档，当温度适宜时再将设置改到中档或抵挡，减少能耗，减低噪音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 风机不良 • PCB不良 • 冷凝器换热不好
3
4
运行压缩机的Td是否高于不运行 机组的Td
室内机换热器过热度（TG-TL）是 否过大或过小
——
正常SH大于 1℃小于 7℃ 。
Td传感器连接或者放置有误
• 温度传感器故障 • 电子膨胀阀故障
5
进出风温差7℃以上
——
——
制冷运行正常判定
1). TdSH是否在15～45℃ 2). 运转频率大约为（室内HP×15Hz ）否?（10HP定速压缩 机=62Hz，16、20HP定速压缩机=70Hz） ※：必须保护控制未启动 3). iE的转换值总和与正常值进行比较是否正常 4). Ps=0.2 ～ 1.1MPa 否? 5). Pd=1.0 ～ 3.5MPa 否? 6). Td=Tdo±5℃ 否? Tdo=(71/16)×Pd×10+10≤90℃
压比(Pd/(Ps+1.3)≤1.8) →重试 Ps>1.5MPa(15kgf/cm2G) Pd>3.8MPa(38kgf/cm2G) (如果是20~30Hz, Pd>2.5MPa(25kgf/cm2G) ) 电流≥上限值（※1）或≤1.0A 如果Ps<0.09MPa(0.2kgf/cm2G)超过12分钟， Td≥132℃超过10分钟， 或Td≥140℃超过5秒钟 TdSH<10℃持续30分钟 模块自动停止， 过热保护或电流传感器异常动作 变频器回路、CB- condenser 部分过欠压 变频器RESET、电子膨胀阀初期设定
4 电路检查
强电：配线规格、电源是否与机器电源一致、一个接线端子最多两根线、强电 相序确认、电源保险丝、断路器规格等； 弱电：配线规格、压线端子、线路是否符合设计要求、是否跨系统等，特别要注 意有限遥控线在没接到遥控器之前一定要进行有效的绝缘（线控12V，通 讯5V（脉冲信号））。
5 DSW及RSW的设定
首先要明白各个拨码开关的作用，室外机DSW4的设定有不同之处：当系统所连接 的室内机台数超过16台时，其5号键上拨到on。其它设定与FS3Q系列的规则相同。 系统号DSW5的设定则为n加一
6 通电预热
连续通电12h以上，使油得到充分加热，以防止压缩机因润滑油未得到充分预热 而损坏。S/F min机有4小时的通电保护。
P16 P17 P18 P19
6. H-LINK：室内机地址号RSW的设定.（如果只使用一 台室外机，室内机的数量不大于16台时可以不调，但是室 内机的地址分配是随机的，当采用成组控制或CSNET时要注意。成组控制的室内机地址不能重复）以 上所有设定必须在断电时完成,否则无效. 7. 根据管长和室内机型号及数量计算制冷剂追加量. （系统抽真空后可能追加不到需要的量，可以在试运 转时继续追加） 8. 开机前将吸排气截止阀全部打开 9. 电源线、通讯线和线控器接线都按要求连接牢靠. （要求所有的线头都压上接线端子，屏蔽层单端接 地.） 10. 接地线要可靠.
序号 1
检查内容 H1（变频压缩机频率）+定频压缩 机频率（※1 ）---异常高或低
标准值 运转的室内 机（HP） 15HZ ※ 1 • • • •
异常原因 低：制冷剂过量 高：制冷剂不足 室内机DSW3、DSW4设机风机）运行为「15」 —— 级时是否实际的运行转速“高”？
11. 各电源的火线、零线对地电阻要在1MΩ 以上。 12. 室外机上电预热在12小时以上.（通过加热带加热压 缩机油） 13. 室内机的面板或风管都连接好. （必须接好，否则 影响运行参数）
三 、拨码开关的设定
5-20HP室外机DIP开关位置
24HP/30HP室外机DIP开关位置
如果使用 H-LINK， 需要设定。 出厂时全 部为 OFF(制冷 系统号为0)
五、制热试运转以及参数的确认
1. 2. 3. 室外环境干球温度是否小于15℃ 。 确保电源电压在正常范围内且相序正确。 通过室外或室内进行制热试运转，通过室外机进行 试运行时，设定室外机的DSW4进行试运行，通过室 内机进行试运行时，所有的室内机都设定试运转制 热运行，风速设定高速。 开机后观察是否有异常的声音、振动。 请在所有室内机线控器贴上“正在调试,谢绝操作” 的标示,以防止现场其他人员误操作。
一、SET-FREE机组调试程序
1 外观检查
开箱记录：设计、制造不良及运输不良；以及室外机的内部检查。 安装：安装、搬运过程中对产品的保护，脏、损坏、部分插接头插错等
2 安装检查
设备水平度、是否整齐美观、风口、风口软接、管路的安装是否符合安装规范等
3 系统检查
各管路、风管规格是否符合设计标准；冷凝水管的规格、坡度；冷媒量是否适合
DSW2:容量设定
四、制冷试运转以及参数确认事项
1 .确认室外环境干球温度大于10℃ 。 2 .电源电压要求在正常范围内且相序正确。 3 .通过室外或室内进行制冷试运转，通过室外机进行试 运行时，设定室外机的DSW4进行试运行，通过室内 机进行试运行时，所有的室内机都设定试运转制冷 运行，风速设定高速。 4 .开机后观察是否有异常的声音、振动. 5 .请在所有室内机线控器贴上“正在调试,谢绝操作” 的标示,以防止现场其他人员误操作.
SET-FREE(FSN)
空调系统调试
这次培训的主要内容是针对FSN 系列与FS3Q的不同之处。因为SETFREE系列的机器其控制方式具有连 续性、系列化。相同之处就不做多的 说明。
FSN系列与FS3Q系列调试区别
1、调试检查内容是相同的
2、调试程序是一样的
3、调试方法也是一样的 4、主要区别是： 1）、新冷媒充注的特点和计算方法 2）、拨码开关的作用和设定方法 3）、各种参数的正常范围 4）、保护控制的启动条件
六、室外机保护控制启动条件
代码 保护控制 启动条件
P01
压比控制
压比≥9 →频率降低 (Pd/(Ps+1.3))≤2.2→频率升高
Pd≥3.6MPa(23.5kgf/cm2G) →频率降低 变频器输出电流≥14A(5,6HP)or25A(10,16,20HP)→频率降 低 温度>79℃→频率降低
P02 P03 P04
高压压力升高保护 电流保护 变频模块温度上升保护
P05
排气温度升高保护
压缩机顶部温度升高→频率降低（根据频率不同，温度 上限不同）
低压压力降低→频率降低（根据室外环境温度不同，压 力下限不同）
P06
低压压力降低保护
P07
四 通 阀 切 换 控 制 (16 、 20HP)
油返回控制
△P=Pd-Ps △P<1.0MPa(10kgf/cm2G) →频率升高 △P>1.3MPa(13kgf/cm2G) →频率降低
4. 5.
制热运行正常判定
TdSH 是否 15到45℃？ 运转频率大约为 室内HP×15Hz 否? （10HP定速压缩机=62Hz、20HP定速压缩机=70Hz） 必须保护控制未启动 3. OE的转换值总和与正常值进行比较是否正常 4. Ps=0.2~1.1MPa 否? 5. Pd=1.6~3.5MPa 否? 6. Td=Tdo±5℃ 否? Tdo=(71/16)×Pd×10+10≤90℃ 1. 2.
7 开机调试
调试设定：外机-DSW4；内机-线控器（“运转切换”+“电检”3s以上）
8 数据记录
设备运行20分钟以上，数据记录表，分析各项参数是否在正常范围之内。
9 培训
对客户进行简单培训，使客户了解操作方法、注意事项、故障的简单处理方法等。
二、确认事项
1. 终端电阻DSW10的设定.（H-LINK接 线只需要将相联 的任意一台室外机的DSW10调整，如果只使用一台室 外机，可以不调） 2. 配管长度DSW6的设定. 3. 高低差DSW3的设定. 4. 如果室内机台数超过16台，DSW4的5号键是否设定。 5. H-LINK：室外机制冷剂系统号DSW1的设定.（如果 只使用一台室外机，室内机的数量不大于16台时可以 不调） 6. H-LINK：室内机制冷剂系统号DSW5的设定.（如果 只使用一台室外机，室内机的数量不大于16台时可以 不调）
频率<（制冷135Hz，制热150Hz）持续1小时以上→频率 升高≥（制冷135Hz，制热150Hz）（500至900型）。
P08
P09
高压压力降低保护
制热时压缩机排气压力降低时频率上升
P11 P12 P13 P14 P15
压比降低重试 低压压力升高重试 高压压力升高重试 定速压机过电流重试 真空/排气温度升高引起 的重试 排气过热度降低重试 变频器跳开引起重试 过欠压引起重试 其他保护控制
