变电站数字化设计体系制度的研究
数字化变电站设计应用与研究
数字化变 电站设计应与研 究
陈正 宏
（ 云南省水利水电勘测设计研 究院 ，云南 昆明 ６ ５ ０ ０ ０ ０）
【 摘 要】 随着社会经 济的快速发展 ，人们 的生活与社会 生产
站三层结构标示 图：
用电的需求量急剧增加 ，同时对用 电的安全性和稳定性也提 出了更 高的要 求 ，因此 ，这就要 求 电力生产企业在设计 变电站 、输 电网以 及相 关配套 设施的过程 中，注重整体科 学规划 ，并引入 最先进 的输 电技 术 ．确保变电站的安全 、稳定运行 。而数 字化 变电站 已经成为 电力企业的必然发展 趋势 ，它能够实现 自动化 生产 ，能够保证 电力 生产 的稳 定 性 。 目前 ，我 国所设 计 的数 字化 变电站 几 乎都 是将 Ｉ ＣＥ ６ １ ８ ５ ０标 准作 为基础 。在 变电站的数据信息传输过程 中科 学运用 数字化技术 ，已经取得 了非常显著 的成 效。本文简要 分析 了数字化 变电站的优势 ， 并对数 字化 变电站的设计应用做 了简要的分析研 究。
【 关键词 】 数字化 变电站 ；优 势；设计应用 ；分析研究
１数字化变 电站的优 势分 析 １ ． １数字化变 电站所采用的是 Ｉ Ｅ Ｃ ６ １ ８ ５ ０标准 与常规 的变 电站相 比，数字 化变电站则是引入了 自描述式的设 备应用 ，包括全部设备所必须沿用 的标 准、命名、模 型、对象等， 进而大大减少 了人工配置所需时时间 ，同时还降低了 ｉ ／ ｏ信号到电 力系统变量 的映射数 目，也直接减 少了系统的运 行维护以及繁重的 工作量 ，大幅度地 降低 了变 电站 的运行成本 。其次，智能化变电站 内设备之 间的连接均 是采 用光纤通信，通过 网络交换信息数据 ，也 就提高 了信息流动 的安全性和稳定性 ， 减少 了布置线路 的成本费用 。 最后 ，数字化变 电站采用 了 Ｅ ｔ ｈ ｅ ｒ ｎ ｅ ｔ以及 Ｔ Ｃ Ｐ ／ Ｔ Ｐ网络协议 ，其可 靠性非常高 、网络覆 盖面 广、用户数量大，降低 了变 电站总的运行 成本 ，让各个设备之 间很容易就实现无缝连接 。 １ ． ２数 字化变 电站采用 的是智 能化 的开关设备 变 电站配 置智能化的开关设备就可 以为其提供非常完善 的运行 状态 自 动检测 功能。而传统的设计方案一般均是采用一次设备与二 次设备相结 合的方式，然而这两种设备之间 的连接就需要用到很多 的电缆 ，这 一方面增加了材料成本 ，另一方面还增加 了安装难度 。 但是智 能化 开关设备只需用到很少的 电缆 ，使设备之 间的连接线路 进一步优化 和简化，例如防跳 、压力连锁等 。这也 降低 了设备之 间 连接 的出错率 ，保证 设备 正常运行 。 １ ． ３数字化变电站采用电子式互感器 电子式互感器 中不含有铁芯 ， 自身的绝缘 结构较 为简单 ，可靠 性和安全性较高，互感器 的整个体积偏 小、重量也非 常轻 ，无磁饱 和， 其精准度非常高 ， 有着非常广频率响应范围和 良 好 的暂态特性 。 当在通 信光纤中传输数字信号 时，则 电子式互感器就 能起 到效 果明 显地抗 电磁干扰 作用， 大幅度地提升了数据传输的安全性和稳 定性 ， 有效防止了二次侧开路容易形成高压的危险。 ２数字化变 电站 的设计应 用与研 究 ２ ． １数字化变 电站的设计分析 数字化变 电站 中电力监测 系统是很重要的组成部分 。电力监测 跨越多个部 门和系统 ，监测 电力设备类 别种类 繁多，结构组成也各 不相 同。但是监测系统 的运转方 式都分 为三 个部分：设备运作详情 搜集，详情参数数据交换传输 ，数据 分析以及设备处理诊 断。为了 解决模拟信号在传输过程 中收 到受到来 自外 界的各种干扰 以及长距 离传输 的失真 问题 ，一般 采用 本地主机现场分析处理方式 ，就地转 换模拟信号 。同时 Ｉ Ｅ Ｃ ６ １ ８ ５ ０ 针对变 电站整体运行 的分层设定 内容 ， 根据变 电站功能 、网络通 信连 接整体系统建模将智能变 电站分为三 层运转系统 ，分别 为过程 层，间隔层和站控层 。这种分层分布系统 采用 的总线式结构具有稳 定的系统组织结构 ，监测前端的监测 电力 设备和项 目数量可 以－ 根据 有效需要在通信网络总连接线上增加或者 减少不 同种类 的智 能设备 元件 ，实现针对不 同电压标准下 的电力设 备检测 ，高度 开放性能不会影响到系统结构 的变化 。同时前端监测 设备传感器 采集 到的数据详情能够本地 即时处理 ，系统 中主机设备 根据 处理 结果及 时分析 诊 断实现 电力设备故 障判 断与维护 控制功 能，大 幅度 减少 了主机工作 内容 ，减轻主机运转负荷量 。此外 ，系 统 内部 的全 部设备元件具有智能化 自动检测功能 ，搜集测量 的数据 通过光纤 高速通 讯传输，减少从检测源头到传输过程 的数据信号失 真情况 ，保证各 个功能模块运转数据检测详情精准度 。下 图为变 电

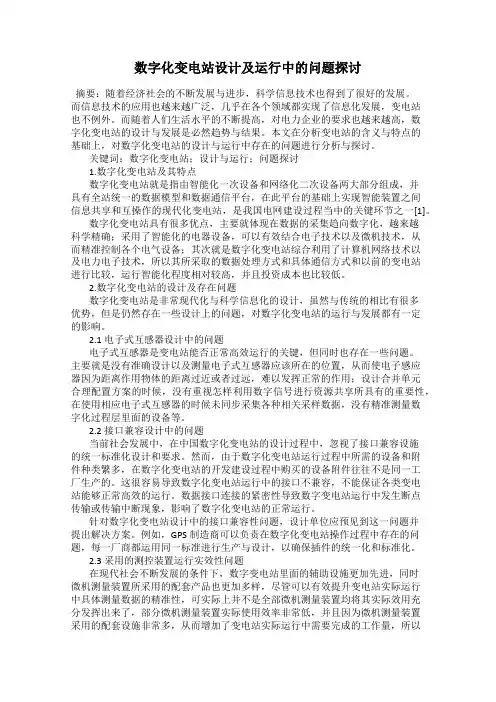

数字化变电站设计及运行中的问题探讨
数字化变电站设计及运行中的问题探讨摘要：随着经济社会的不断发展与进步，科学信息技术也得到了很好的发展。
而信息技术的应用也越来越广泛，几乎在各个领域都实现了信息化发展，变电站也不例外。
而随着人们生活水平的不断提高，对电力企业的要求也越来越高，数字化变电站的设计与发展是必然趋势与结果。
本文在分析变电站的含义与特点的基础上，对数字化变电站的设计与运行中存在的问题进行分析与探讨。
关键词：数字化变电站；设计与运行；问题探讨1.数字化变电站及其特点数字化变电站就是指由智能化一次设备和网络化二次设备两大部分组成，并具有全站统一的数据模型和数据通信平台，在此平台的基础上实现智能装置之间信息共享和互操作的现代化变电站，是我国电网建设过程当中的关键环节之一[1]。
数字化变电站具有很多优点，主要就体现在数据的采集趋向数字化，越来越科学精确；采用了智能化的电器设备，可以有效结合电子技术以及微机技术，从而精准控制各个电气设备；其次就是数字化变电站综合利用了计算机网络技术以及电力电子技术，所以其所采取的数据处理方式和具体通信方式和以前的变电站进行比较，运行智能化程度相对较高，并且投资成本也比较低。
2.数字化变电站的设计及存在问题数字化变电站是非常现代化与科学信息化的设计，虽然与传统的相比有很多优势，但是仍然存在一些设计上的问题，对数字化变电站的运行与发展都有一定的影响。
2.1 电子式互感器设计中的问题电子式互感器是变电站能否正常高效运行的关键，但同时也存在一些问题。
主要就是没有准确设计以及测量电子式互感器应该所在的位置，从而使电子感应器因为距离作用物体的距离过近或者过远，难以发挥正常的作用；设计合并单元合理配置方案的时候，没有重视怎样利用数字信号进行资源共享所具有的重要性，在使用相应电子式互感器的时候未同步采集各种相关采样数据，没有精准测量数字化过程层里面的设备等。
2.2 接口兼容设计中的问题当前社会发展中，在中国数字化变电站的设计过程中，忽视了接口兼容设施的统一标准化设计和要求。
数字化变电站自动化系统的设计研究
数字化变电站自动化系统的设计研究【摘要】随着我国信息技术的广泛运用和普及，我国数字化变电站自动化系统也得到飞速发展，输电系统已经取得非常大的进步，有效提高我国的输电效率和人们的生活质量。
本文就数字化变电站概念、特点进行研究，对数字化变电站自动化系统层次设计进行深入分析，对数字化变电站自动化发展方向进行展望，有效对我国当前的数字化变电站设计进行全方位把握，在很大程度上促进了我国变电站设计效果。
【关键词】变电站；自动化系统；数字化；设计1 数字化变电站的内涵及意义数字化变电站主要指将数字化操作及技术贯穿到变电站管理运行的全过程，实现对变电站的全面控制。
在该过程中，操作人员要对数字化变电站自动化设备进行有效选取，对数字化变电站一次设备、二次设备等进行协调，确保从本质上提高数字化变电站的实际应用效果。
数字化变电站是当前变电站自动化进程中的关键步骤。
数字化变电站通过对变电站一次设备智能化、二次设备网络化进行全面分析，以高速网络作为变电站的研究基础，对变电站信息实现数字化、标准化，在很大程度上提高了数字化信息的共享效果和操作效果，对我国数字化变电站信息交流具有至关重要的作用。
除此之外，数字化变电站还将网络数据为基础，在很大程度上提高了继电保护、数据管理的效果，有效提高了数字化变电站的安全性、稳定性、经济性。
当前数字化变电站主要符合IEC61850标准通信网络及系统等技术特征，在很大程度上促进了我国社会经济的进步。
2 数字化变电站特点2.1 一次设备智能化数字化变电站一次设备主要由智能型断路器、隔离开关、变压器等数字化设备组成，设备智能化效果大幅提高。
当前的一次设备已经由传统的电磁式互感器转变为电压互感器和电子式电流互感器，开始使用能够直接向外界提供数字式光纤的以太网接口。
通过光纤传输数字编码信息在很大程度上提高了一次设备和二次设备之间的信息交换采样值、状态量，有效提高了控制命令的控制效果。
2.2 二次设备网络化数字化变电站二次设备通信统一采取EC61850标准，设置外光纤网络通信连接接口，通过光纤以太网代替传统控制电缆，在很大程度上提高了信号传输的效果。
电力系统数字化变电站设计及运行中若干问题探析
电力系统数字化变电站设计及运行中若干问题探析摘要:主要对电力系统数字化变电站设计及运行中若干问题进行了试论与探讨,并对传统型变电站的改造提出了一些建议及相应策略。
关键词:IEC61850数字化变电站问题自从我国第一座完整意义的数字化变电站—云南省曲靖市翠峰110kV数字化变电站通过鉴定验收。
该变电站的落成填补了我国数字化变电站建设中的多项空白,也为国内电力系统的数字化建设迈出了重要一步。
部分省市已开始进行试点建设,积累经验,为大规模推广奠定基础。
可预见,数字化变电站是大势所趋,是未来变电站模式的发展方向。
1数字化变电站基本概念数字化变电站是指变电站内一次电气设备和二次电子装置均实现数字化通信,并具有全站统一的数据模型和数据通信平台,在此平台的基础上实现智能装置之间信息共享和互操作的现代化变电站。
数字化变电站具有数据共享、信息全面、安装、运行、维护、升级方便、底层数据格式相同、设备成本低、便于提供先进的应用功能等优点,具有数字化的TV/TA、二次设备、开关设备、无缝通信协议(IEC61850)、实时数据传输(GOOSE)等主要特征。
数字化变电站将自动化系统的结构在物理上可分为2部分,即智能化的一次设备和网络化的二次设备;在逻辑结构上可分为3个层次,根据IEC关于变电站的结构规范,将变电站分为3个层次,即变电站层、间隔层以及过程层。
各层次内部及层次之间采用高速网络通信。
数字化变电站主要核心技术体现在电子式互感器以及IEC61850标准的应用上[1]。
电子式互感器的应用是数字化变电站发展的核心与基础,任何形式的数字化变电站都离不开互感器的数字化。
与传统的电磁式电流互感器相比,电子式互感器无绝缘油,不会有安全隐患;无铁芯,无铁磁共振、磁滞效应及没有磁饱和现象;测量带宽和精度高;体积小、重量轻、运行时无噪音,高电压等级时性价比好;二次系统无电流,不存在TA开路的问题;数字化通信,可通过网络实时监测互感器工作状态。
浅议数字化变电站设计、运行中面临的问题
浅议数字化变电站设计、运行中面临的问题摘要：数字化变电站的建设，一方面使电力设计人员掌握了关键技术，积累了丰富经验，另一方面也让电力企业认识到现阶段数字化变电站存在的不足和问题。
只有在实践中不断积累经验，不断改进和完善相关设计，把自动化、保护、调度和通信等多个专业综合起来，才能最终实现数字化电网的战略目标。
关键词：数字化变电站；设计；运行；问题一、数字化变电站的概念数字化变电站，主要由网络化二次设备以及智能化一次设备两部分构成，其实数字化变电站是整个电网设计中，比较重要的一个环节。
相比较原来传统的变电站，数字化变电站自身的优势是不言而喻的，严谨的管理、有序的运转、高效的建设、科学的设计等等一系列都为它自身创造了十足的优势。
在2006年的时候，云南省验收了110kV是数字变电站，而这所变电站的建成对于中国来说是有划时代的意义的，因为这是中国真正意义上的数字化变电站。
这也就说明了中国现在在变电站数字化的领域，开始向国际先进水平靠拢，它在很大一方面填补了中国数字化的空缺，而对于中国自身的发展也也具有十分深远的影响。
二、数字化变电站的特点2.1数据采集趋于数字化对于数字化变电站，其电气测量系统也属于数字化系统，变电站的整个电气量采集、输送、处理和输出过程均是把模拟信号变成数字化信号，从而电气隔离一次系统以及二次系统。
2.2系统结构层次化由于数字化变电站所依据的建设标准为IEC61850，所以其结构体系具有一定的层次，其逻辑结构本身有三个层次，即：站控层、过程层及间隔层。
不同层次之间利用光纤信号实现通讯，和以前的电缆进行比较，其具有比较高的抗电磁干扰性，并且接线比较简单，信号传输速度非常快。
2.3采用智能化电气设备数字化变电站的构建基础就是智能电气设备，其中主要有新型断路器以及电子式互感器等，其可以有效结合电子技术以及微机技术，从而精准控制各个电气设备。
2.4系统结构非常紧凑因为数字化变电站使用了很多智能电气设备，所以其测量控制系统本身重量比较轻，并且体积相对较小，能够将其集成于相应智能控制柜里面，从而优化组合其所具有的功能。

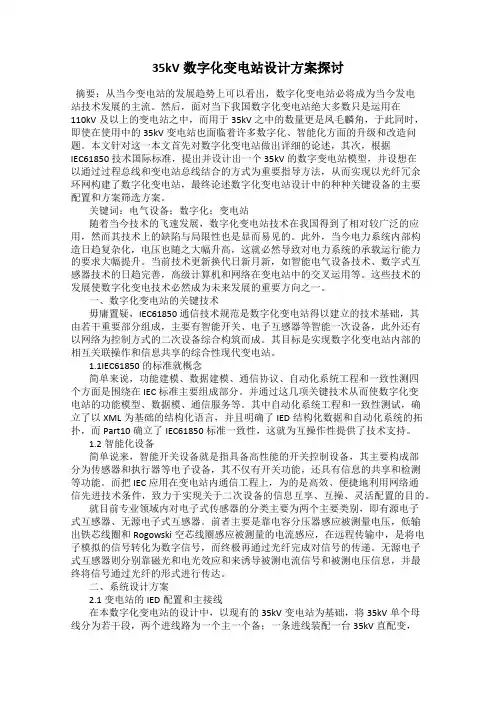

35kV数字化变电站设计方案探讨
35kV数字化变电站设计方案探讨摘要：从当今变电站的发展趋势上可以看出，数字化变电站必将成为当今发电站技术发展的主流。
然后，面对当下我国数字化变电站绝大多数只是运用在110kV及以上的变电站之中，而用于35kV之中的数量更是凤毛麟角，于此同时，即使在使用中的35kV变电站也面临着许多数字化、智能化方面的升级和改造问题。
本文针对这一本文首先对数字化变电站做出详细的论述，其次，根据IEC61850技术国际标准，提出并设计出一个35kV的数字变电站模型，并设想在以通过过程总线和变电站总线结合的方式为重要指导方法，从而实现以光纤冗余环网构建了数字化变电站，最终论述数字化变电站设计中的种种关键设备的主要配置和方案筛选方案。
关键词：电气设备；数字化；变电站随着当今技术的飞速发展，数字化变电站技术在我国得到了相对较广泛的应用，然而其技术上的缺陷与局限性也是显而易见的。
此外，当今电力系统内部构造日趋复杂化，电压也随之大幅升高，这就必然导致对电力系统的承载运行能力的要求大幅提升。
当前技术更新换代日新月新，如智能电气设备技术、数字式互感器技术的日趋完善，高级计算机和网络在变电站中的交叉运用等。
这些技术的发展使数字化变电技术必然成为未来发展的重要方向之一。
一、数字化变电站的关键技术毋庸置疑，IEC61850通信技术规范是数字化变电站得以建立的技术基础，其由若干重要部分组成，主要有智能开关、电子互感器等智能一次设备，此外还有以网络为控制方式的二次设备综合构筑而成。
其目标是实现数字化变电站内部的相互关联操作和信息共享的综合性现代变电站。
1.1IEC61850的标准就概念简单来说，功能建模、数据建模、通信协议、自动化系统工程和一致性测四个方面是围绕在IEC标准主要组成部分。
并通过这几项关键技术从而使数字化变电站的功能模型、数据模、通信服务等。
其中自动化系统工程和一致性测试，确立了以XML为基础的结构化语言，并且明确了IED结构化数据和自动化系统的拓扑，而Part10确立了IEC61850标准一致性，这就为互操作性提供了技术支持。
数字化变电站设计方案探讨
数字化变电站设计方案探讨【摘要】我国社会经济不断发展，通信业不断进步，人们对于数字化变电站设计方法日益关注。
数字化变电站设计方案是数字化变电站的基础与前提。
本文对数字化变电站的优势进行了分析与探讨，然后对数字化变电站设计进行了具体详细的分析，以期为数字化变电站的运行提供强有力参考依据。
【关键词】数字化；变电站；设计方案；探讨引言数字化变电站是以IEC61850标准作为基础，进行信息收集、传输、处理和输出，全过程都使用数字化的变电站。
数字化变电站的最大特征就是数字化、智能化、网络化、运行管理自动化、以及模型与通信协议统一化等。
我国于2009年试运行了第一个500kV的数字化变电站试点工程，而桂林变电站数字化试点设备的正式运行，标志了我国第一个在过程层、间隔层、站控层均满足IEC61850标准变电站的建立完成。
1 数字化变电站的优势数字化变电站主要由智能化的一次设备（智能化开关与电子式互感器）与网络化的二次设备分层（间隔层、过程层、站控层）构建，建立在IEC61850通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。
其也是应用IEC61850进行建模和通信的变电站，数字化变电站体现在过程层设备的数字化，整个站内信息的网络化，以及开关设备实现智能化。
1.1 使用IEC61850标准数字化变电站相比较于传统的变电站而言，使用自描述式设备应用，包括所有设备应用研的标准、对象、模型、命名等，从而缩短了手工配置的时间，也使I/O信号到电力系统变量的映射减少，大大降低了系统维护与高度的工作量，成功缩减成本。
数字化变电站还使用了标准的设备配置文件开发和升级设备，尽管设备配置的成本降低，响应速度却获得大幅度提升。
利用数字化，变电站设备间内的通信光纤能够通过自动化网络直接进行数据交换，实现更为先进的安全防护措施，布线的成本大大降低，使用端子排连接的复杂操作以及二次接线数量得到缩少，控制电缆的数量也相应地减少。
