AutoCAD中正等轴测图的尺寸标注
AutoCAD 中正等轴测图的尺寸标注刘家平1,张 伟2(1.河南工业职业技术学院机械工程系,河南南阳 473009)(2.南京迅及工程技术服务有限公司,江苏南京 210049)摘要:工程中常用AutoCAD 绘制正等轴测图,但在尺寸标注方面有很多不规范的做法,针对此问题通过实例分析阐述了正等轴测图中的线性尺寸和圆、圆弧的半径或直径尺寸的标注方法。
关键词:正等轴测图;线性尺寸;半径或直径尺寸中图分类号:TP391.72 文献标识码:B 文章编号:1672-1616(2010)15-0054-03 正等轴测图以其立体感强、直观性好的特点在工程上得到广泛应用。
随着计算机技术的发展,目前主要用AutoCAD 绘制正等轴测图,AutoCAD 绘制正等轴测图具有方便、快捷、准确的特点,但正等轴测图中的尺寸标注很不方便,造成很多正等轴测图中的尺寸标注不符合工程图的要求。
为此,根据多年的应用实践经验,从正等轴测图的线性标注到圆或圆弧的半径或直径尺寸标注入手,通过实例说明正等轴测图中的线性尺寸和圆、圆弧的半径或直径尺寸的标注方法。
1 设置尺寸标注的字体及标注样式正等轴测图中的线性尺寸的尺寸界线应平行于轴测轴(正等轴测图的坐标轴,如图1所示,简称轴测轴),而AutoCAD 中用线性标注命令在任何图上标注的尺寸线都是水平或竖直的,所以在标注轴测图尺寸时,除竖直尺寸线外,需要用对齐标注命令。
为了符合视觉效果,还需要对尺寸界线和尺寸数字的方向进行调整,如图2所示,使尺寸线与尺图1 正等轴测图坐标轴寸界线不垂直,尺寸数字的方向与尺寸界线的方向一致,尺寸数字与尺寸线、尺寸界线应在一个平面内。
图2 正等轴测图的尺寸标注通过对正等轴测图的尺寸标注进行分析,得到了在正等轴测图中标注平行于轴测面的线性尺寸,尺寸的文字样式倾斜方向具有以下规律[1]:在XO Y 轴测面上,当尺寸界线平行于X 轴时,文字样式倾角为30b ;当尺寸界线平行于Y 轴时,文字样式倾角为-30b 。
在Y OZ 轴测面上,当尺寸界线平行于Y 轴时,文字样式倾角为30b ;当尺寸界线平行于Z 轴时,文字样式倾角为-30b 。
在XO Y 轴测面上,当尺寸界线平行于X 轴时,文字样式倾角为-30b ;当尺寸界线平行于Z 轴时,文字样式倾角为30b 。
由以上规律可以看出,各轴测面内的尺寸中文字样式的倾斜分为30b 或-30b 两种情况,因此,在轴测图尺寸标注前,应首先建立倾角分别为30b 或-30b 两种文字样式,应用合适的文字样式控制尺寸数字的倾斜角度,就能保证尺寸线、尺寸界线和收稿日期:2010-05-27作者简介:刘家平(1965-),男,河南南阳人,河南工业职业技术学院副教授,主要研究方向为机械工程及工程图学。
542010年8月 中国制造业信息化 第39卷 第15期尺寸数值看起来是在一个平面内。
a.倾斜角度为30b 的文字样式设置方法如下:首先启用命令,键入style 或下拉菜单/格式0y /文字样式0。
系统将打开/文字样式0对话框。
单击/新建0,样式名改为/轴测300,单击/确定0。
然后修改/字体0项,选择gbeitc.shx,在修改/倾斜角度0项输入30,单击/应用0y /关闭0,如图3所示。
图3 轴测30b 文字样式b.倾斜角度为-30b 的文字样式设置方法如下:首先启用命令,键入style 或下拉菜单/格式0y /文字样式0。
系统将打开/文字样式0对话框。
单击/新建0,样式名改为/轴测-300,单击/确定0。
然后修改/字体0项,选择gbeitc.shx,在修改/倾斜角度0项输入-30,单击/应用0y /关闭0,如图4所示。
图4 轴测-30b 文字样式2 调整尺寸界线与尺寸线的夹角由图5可知,图中尺寸界线与尺寸线均倾斜,需要通过倾斜命令来完成,当尺寸界线结果与X 轴平行时,倾斜角度为30b ;当尺寸界线结果与Y 轴平行时,倾斜角度为-30b ;当尺寸界线结果与Z 轴平行时,倾斜角度为90b 。
3 正等轴测图尺寸标注步骤a.首先使用/尺寸标注0中的/对齐0命令标注出需要标注的尺寸,如图5所示。
图5 使用/对齐0标注长方体b.再使用/编辑尺寸0)))/倾斜0,调整尺寸界线的方向,将尺寸20倾斜30b ,将尺寸30倾斜90b ,将尺寸40倾斜-30b ,即可得到图6所示的结果。
图6 使用/编辑尺寸0调整尺寸界线方向c.修改标注样式,将尺寸20,30和40的标注样式中的/文字样式0改为已设置的/轴测-300,完成规范的正等轴测图的尺寸标注,如图2所示。
4 圆和圆弧的正等轴测图尺寸标注圆和圆弧的正等轴测图为椭圆和椭圆弧,不能直接用/尺寸标注0命令完成标注,可采用先画圆,然后标注圆的直径或半径,再修改尺寸数值来处理,达到标注椭圆的直径或椭圆弧的半径的目的[2]。
带半圆弧形体的正等轴测图尺寸标注方法如下:a.根据上述内容标注长方体的长宽高尺寸。
b.以椭圆的中心为圆心,以适当半径画辅助圆与椭圆弧相交于A,如图7(a)所示。
c.标注圆的半径,箭头指向交点A,并修改尺寸为R 10,如图7(b)所示。
d.删除辅助圆和标记A 即可,如图7(c)所示。
55#应用研究# 刘家平 张 伟 AutoCAD 中正等轴测图的尺寸标注图7 标注椭圆弧半径5 结束语掌握AutoCAD 中正等轴测图尺寸标注的方法,无论是在教学过程或企业工程实践中,都可以规范正等轴测图的图样,从而更好地达到正等轴测图的立体感、直观性的效果。
参考文献:[1] 王丽霞,俞佳芝.计算机绘图[M ].郑州:河南科学技术出版社,2006.[2] 刘立新,刘家平.AutoCAD2008实用教程[M].北京:中央广播电视大学出版社.2009.The Size Label of Standard Solid Model in AutoCADLIU Jia-ping 1,Z HANG Wei 2(1.H enan College of Professional Technology,Henan Nanyang,473009,China)(2.Nanjing Xunji Engineering T echnology Service Ltd.,Co.,Jiangsu Nanjing,210049,China)Abstr act:It is usual for the solid model expression in AutoCAD,but there is not the criterion for the size label in this case.Aiming at this condition,it uses the actual examples to show various size labels.Key words:Standard Solid View;Linear Size;Radial or Diameter Size(上接第53页)[2] 于永江,郭云绯,高 畅.虚功原理法进行多层剪叉机构受力分析[J].机械设计与制造,2008(3):84-86.[3] Kipe G,E rs S,Ki sisel A U.A family of deployable polygonsand pol yhedral[J].Mechanism and Machine T heory,2008,43(5):627-640.[4] Langbecker T.Kinematic analysis of deployable scissor struc 2tures[J ].International Journal of Space Structures.1999,14(1):1-15.[5] 刘锡良,朱海涛.一种新型空间结构)))折叠结构体系[J].结构力学,1996(增刊):497-500.[6] 刘绍奎,闫桂荣.大型空间柔性桁架结构模态实验研究[J].机械科学与技术,2005,2(5):612-615.[7] 陈务军,关富玲,董石麟,等.空间可展开桁架结构展开过程分析的理论与方法[J].浙江大学学报:工学版,2000,34(4):382-387.[8] 盖尔J M ,韦孚W.杆系结构分析[M].边启光,译.北京:水利出版社,1980.Mechanical Analysis of S cissor Structure Based on Finite Element MethodLIU Shu-qing 1,WU Jin-jiao 1,WANG Mu-lan 1,2(1.Nanjing Institute of Technology,Jiangsu Nanjing,211167,China)(2.Jiangsu Key Laboratory of Advanced Numerical Control Technology,Jiangsu Nanjing,211167,China)Abstr act:The scissor unit is widely used as the basic element of deployable structure.It uses the FEM build the stiffness matrix of scissor unit,plane scissor structure and triangular prism scissor structure model.The stiffness matrix is effectively agglomerated and the amount of calculation is reduced.T he simulation example shows the relationship curves between some main nodes deformation and spread angle,and indicates that plane scissor structure is weakly in bearing the force outside plane,while the stiffness of triangular prism scissor structure is higher and similar along Y and Z axis.Key words:Finite Element Method;Scissor Structure;Deployable Structure;Stiffness Matrix562010年8月 中国制造业信息化 第39卷 第15期。

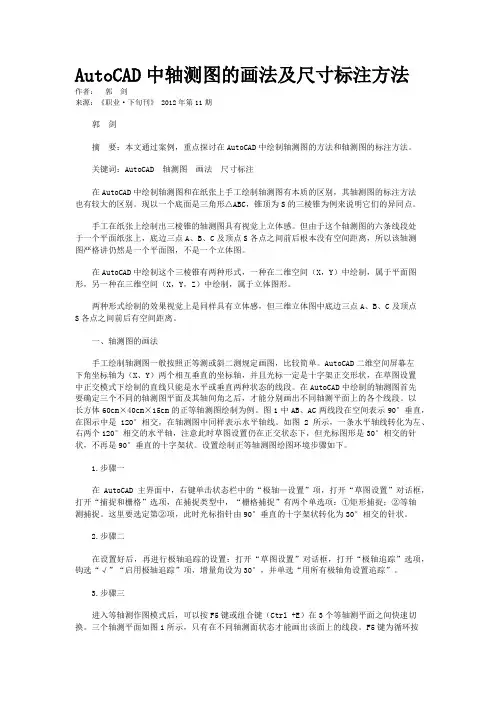

AutoCAD中轴测图的画法及尺寸标注方法
AutoCAD中轴测图的画法及尺寸标注方法作者：郭剑来源：《职业·下旬刊》 2012年第11期郭剑摘要：本文通过案例，重点探讨在AutoCAD中绘制轴测图的方法和轴测图的标注方法。
关键词：AutoCAD 轴测图画法尺寸标注在AutoCAD中绘制轴测图和在纸张上手工绘制轴测图有本质的区别，其轴测图的标注方法也有较大的区别。
现以一个底面是三角形△ABC，锥顶为S的三棱锥为例来说明它们的异同点。
手工在纸张上绘制出三棱锥的轴测图具有视觉上立体感。
但由于这个轴测图的六条线段处于一个平面纸张上，底边三点A、B、C及顶点S各点之间前后根本没有空间距离，所以该轴测图严格讲仍然是一个平面图，不是一个立体图。
在AutoCAD中绘制这个三棱锥有两种形式，一种在二维空间（X，Y）中绘制，属于平面图形，另一种在三维空间（X，Y，Z）中绘制，属于立体图形。
两种形式绘制的效果视觉上是同样具有立体感，但三维立体图中底边三点A、B、C及顶点S各点之间前后有空间距离。
一、轴测图的画法手工绘制轴测图一般按照正等测或斜二测规定画图，比较简单。
AutoCAD二维空间屏幕左下角坐标轴为（X、Y）两个相互垂直的坐标轴，并且光标一定是十字架正交形状，在草图设置中正交模式下绘制的直线只能是水平或垂直两种状态的线段。
在AutoCAD中绘制的轴测图首先要确定三个不同的轴测图平面及其轴间角之后，才能分别画出不同轴测平面上的各个线段。
以长方体60cm×40cm×15cm的正等轴测图绘制为例。
图1中AB、AC两线段在空间表示90°垂直，在图示中是120°相交，在轴测图中同样表示水平轴线。
如图2所示，一条水平轴线转化为左、右两个120°相交的水平轴，注意此时草图设置仍在正交状态下，但光标图形是30°相交的针状，不再是90°垂直的十字架状。
设置绘制正等轴测图绘图环境步骤如下。
1.步骤一在AutoCAD主界面中，右键单击状态栏中的“极轴—设置”项，打开“草图设置”对话框，打开“捕捉和栅格”选项，在捕捉类型中，“栅格捕捉”有两个单选项：①矩形捕捉；②等轴测捕捉。
Auto_CAD中轴测图的尺寸标注方法
Auto CAD中轴测图的尺寸标注方法轴测图立体感强、直观性好，但是轴测图说到底还是二维图,并不是真正的三维实体,所以其尺寸标注如果按一般的标注进行，其立体效果就体现不出来,许多人标注不规范，标注误区及正确标注方法如下: 1、错误的标注：
这是用“线性”标注，显然是很错误的。
这是用“对齐”标注，也不对。
2、正确的标注是：
正确标注的原则：
（1）尺寸数字的方向与尺寸界线的方向一致；
（2）尺寸数字与尺寸线、尺寸界线在一个平面内。
3、标注方法：
（1）用“标注”——“倾斜”菜单命令，选中400的尺寸，捕捉长方体的端点为基点，给出倾斜的方向：
（2）确定后，尺寸界线发生了倾斜，符合了标注要求，但尺寸数字还是不正确。
此时应该把尺寸数字旋转-30度：
（3）打开“文字样式”，新建二个新样式，样式名为“30”和“-30”，倾斜角度分别是+30度和-30度：
（4）选中400尺寸，将其置于-30的文字样式中，立刻得到正确的标注：
（5）同样用“标注”——“倾斜”菜单命令，给出倾斜方向，得到：
（6）将400文字旋转+30度，得到正确的标注：
（7）用相同的“倾斜”和“旋转”方法，得到宽度和高度方向的正确标注：
4、圆的尺寸标注：
（1）圆的轴测图为椭圆，不能直接标注:
（2）以椭圆的中心为圆心，适当长为半径，画一个圆，与椭圆相交于A点：
（3）标注圆的半径，箭头尽量靠近A点，尺寸是不对的：
（4）用ED命令修改错误的R162.9，改为正确的R150,并删除标记A 和辅助圆，得到正确的标注!
（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
在AutoCAD中正等轴测图的尺寸标注方法
Science &Technology Vision 科技视界0引言正等轴测图是一种单面投影图,在一个投影面上能同时反映出物体三个坐标面的形状,并接近于人们的视觉习惯,形象、逼真,富有立体感。
随着计算机辅助设计技术的发展,目前主要使用AutoCAD 进行正等轴测图的绘制。
虽然目前有较多的资料介绍AutoCAD 正等轴测图的绘制方法,但对正等轴测图的尺寸标注方法却语焉不详,对初学者造成一定的困惑。
针对这一问题,下面笔者以图1为例,详细介绍AutoCAD 中正等轴测图的尺寸标注方法。
图1垫块正等轴测图1标注线性尺寸正等轴测图是利用二维平面显示物体的三维效果,其轴测面的名称及轴测轴与AutoCAD 的WCS(世界坐标系)关系如图2所示。
图2轴测面的名称及轴测轴与WCS 的关系由图2可知,轴测轴与WCS 成一定的角度,为了使标注的线性尺寸美观与协调,对标注的效果要求如下:(1)尺寸须位于所标注对象所在的轴测面内;(2)尺寸界线须与所在轴测面的轴测轴平行;(3)尺寸数字的站立方向须与所在轴测面的轴测轴平行。
1.1对齐标注由于线性标注命令标注的是水平长度或垂直长度,所以须用对齐标注命令进行标注,结果如图3所示。
由图3可知,AutoCAD 默认的标注是基于WCS 的,无法达到与轴测面协调的效果,所以必须对尺寸界限与尺寸数字进行倾斜。
图3对齐标注后的效果1.2倾斜尺寸界线对尺寸界线限进行倾斜时,倾斜的角度与所在平行面的轴测轴有关。
尺寸界线倾斜的角度如下:(1)当尺寸界线须与X 轴平行时,倾斜角度为30°;(2)当尺寸界线须与Y 轴平行时,倾斜角度为-30°;(3)当尺寸界线须与Z 轴平行时,倾斜角度为90°;下面以图1的长度尺寸60为例,介绍其步骤:(1)执行菜单命令:“标注”→“倾斜”;(2)选择长度尺寸60;(3)输入倾斜角度:90°;按照以上规律和步骤对所有尺寸进行倾斜,结果如图4所示:图4倾斜尺寸数字后的效果由图4可知,虽然尺寸界线与所在轴测面的轴测轴平行,但尺寸数字的站立方向未与所在轴测面的轴测轴平行,所以看起来效果不协调,故须对尺寸数字进行倾斜。
CAD里轴测图的尺寸标注
不明白你说的轴测图是在二维画的仍是三维的若是是二维的，用对齐标注和标注倾斜三维的话需要每标注一次，都要设置UCS原点和XY平面，用线性标注1 引言轴测图具有较强的立体感、接近于人们的视觉成效、能准确地表达形体的表面形状和相对位置、具有良好的气宇性，在工程领域中应用较为普遍。
用AutoCAD在轴测图中绘制和标注符合人们视觉成效、具有真实感和立体感的文字和尺寸是有必然难度的。
下面以图1支架正等轴测图为例，介绍利用AutoCAD2020绘制文字和标注尺寸的方式与技术。
图1 支架正等轴测图2 绘制文字正等轴测图的三个轴测轴X一、Y一、Z1与通用坐标系(WCS)x轴的夹角别离是30°、150°和90°。
一个实体的轴测投影只有三个可见平面，这三个面是进行画线、找点等画图操作的基准平面，将平行于Y1OZ一、X1OZ一、X1OY1平面的别离称为左(融)、右(Right)和上(Top)正等轴测平面，见图2。
图2 正等轴测平面及其轴测轴为保证某个轴测平面中的文本符合视觉成效在该平面内，必需依照各轴测平面的位置特点先将文字倾斜某个角度，然后再将文字旋转至与轴测轴平行的位置，以增强其立体感。
2．1轴测面上各文本的倾斜与旋转规律文字的倾斜角是指相关于WCS坐标系Y轴正方向倾斜的角度，角度小于0，那么文字向左倾斜；反之，文字向右倾斜。
文字的旋转角是指相关于wCS坐标系x轴正方向，绕以文字起点为原点进行旋转的角度，按逆时针方向旋转，角度为正，反之，角度为负。
各轴测面上文本的倾斜与旋转角度，见表1；注写文字后的成效，见图3。
表1 各文本的倾斜与旋转角度图3 轴测面上文本的注写成效设计人员在绘制一些简单的三维图形时，通常都需要标注加工尺寸，比如家具、架子等一些简单的三维图形。
看到很多朋友都不是在CAD中标注尺寸，而是在CAD中画完图形后打印出来，用笔再标注上尺寸。
今天咱们在CAD中为一个简单的架子三维图形标注尺寸，以供朋友们作为参考。
AutoCAD中轴测图的绘制及尺寸和文字标注
在 机 械 等工 程 设计 中 ， 常 会 遇 到轴 测 图 ， 看 似 三 常 它 维 视 图 ， 实 际上 是 二 维 图形 。轴测 图 富有 立 体感 ， 直 但 能 观 清 晰地 反 映 机 械产 品 的形状 和特 征 。 因 为轴 测 图采 用
一
倾斜的角度相同时 ， 用 正 投 影 法 得 到 的 投 影 图称 为 正 等 轴 测 图 ， 简 称 正 等测 。 里 主要讨 这 绘 制 。轴测 图有 ３个轴 测 面 ， 别 为 左轴 测 面 、 分 右轴 测 面 和顶 轴测 面 。 在绘 制 轴测 面 时 ， 根 据所 绘 制 的轴测 面 随 要 时进 行 切 换 ，在 绘 图过 程 中应 多加 揣 摩 。在 正 等轴 测 图
５ 结 语
冷 挤 压 模 具 开 裂 缺 陷 是 关 系 到 经 济 效 率 的 重 要 因
ｌ９ ．（ ） — ２ ９ ６９ １ ： １ ． ６
素。本文利用数值模拟方法研究各个参数对 凹模 内壁受
力 的影 响 ， 据 模 拟结 果 可 知 ， 压 过 程 中 凹模 内壁 所 受 根 挤 压应 力 主 要分 布 在 靠近 凹模 入 口处 ，并 随金 属 坯 料 屈 服 强度 及 摩擦 系数 的 增大 而 增 大 。 随着 凹模 锥角 的增 大 ， 内
［ 参考文献 ］ ［ ］ 李军． １ 开式冷挤压成形 的理论建模及工 艺参数的应用研究 【 ． Ｄ］
天 津 ： 津 大 学 ，９ ７ 天 １９．
如图７ 所示 ， 随着凹模转角处 圆角半径的增大 ， 凹模内壁 为 减 小 凹 模 缺 陷 ，可 选 取 凹 模 圆 角 半 径 范 围 在 １ ～ ． ２
中 ，各 坐 标 轴 、 ｚ投 影 、 。 间 夹 角 相 等 ，都 是 Ｙ、 Ｙ 之
基于AutoCAD的轴测图绘制及其尺寸标注
基于AutoCAD的轴测图绘制及其尺寸标注作者：陈峥来源：《价值工程》2012年第22期摘要：轴测图是在二维绘图环境下绘制出来的具有立体视觉效果的图形，其绘制不需要三维图形的知识，也不完全等同于二维平面图形的绘制，文章主要讨论阐述了轴测图的绘制及其尺寸标注的方法。
关键词：正等轴测图；绘制；尺寸标注中图分类号：TP39 文献标识码：A 文章编号：1006-4311（2012）22-0213-020 引言零件形状的描述可以有两种形式，即二维平面图形和三维图形。
两种表达形式各有优点：二维平面图形绘制简单，三维图形作图较难，但其直观性强。
在AutoCAD环境中表达零件三维形状的方法有两种，一是利用三维绘图命令来创建零件三维造型，二是利用绘制轴测图来表达零件三维形状。
轴测图是在二维绘图环境下绘制出来的具有立体视觉效果的图形，其本质仍属于平面图形。
由于轴测图创建比较简单，不需要很多三维作图知识，且直观性又强，因此在工程中应用较广。
1 轴测图绘制特点工程上常见的轴测图有三种：正等轴测图、斜二等轴测图、正二等轴测图。
不管哪种轴测图，绘制时都具有以下共同点：①物体上相互平行的线段在轴测图中仍然相互平行；②物体上平行于坐标轴的线段在轴测图中也平行于相应坐标轴；③由于轴测图中视角与投影面发生变化，导致原本在三视图中的圆形投影在某些轴测投影面中变为椭圆。
因此，绘制轴测图时应注意两个关键问题，即平行线组和椭圆投影的绘制。
下面主要介绍AutoCAD绘制正等轴测图和尺寸标注的方法。
2 轴测投影模式的设置AutoCAD绘制一般二维平面图形时坐标系为WCS坐标系，默认的是平面投影模式，因此绘制轴测图时应先改变其投影模式。
轴测投影模式的设置步骤如下：①打开“工具”菜单，选择“草图设置”，弹出“草图设置”对话框。
②单击“捕捉和栅格”，选择“捕捉类型”中的“等轴测捕捉”，如图1所示。
③单击状态栏中“正交”模式按钮，建立正交绘图模式，以保证快速地绘制出铅垂线以及与水平方向成30°和150°的直线。
等轴侧视图的画法
Autocad 的正等轴测图的画法和标注在autocad中可以方便的使用正等轴测图这个功能。
下面CAD沙龙用比较浅显的简单的图形来介绍一下。
只要掌握了方法，练习一下就可以画出复杂的图形来。
总的介绍1.正等轴测图用来在平面图中示意三维图形，在二维空间画出视觉上的三维图。
它是一个平面视图，不是三维视图。
在正等轴测图中，三个轴间角相等，都是120°。
2.正等轴测图的线性尺寸,一般应沿轴测轴方向标注。
尺寸数值为零件的基本尺寸。
3.尺寸线必须和所标注的线段平行；尺寸界线一般应平行于某一轴测轴；尺寸数字应按相应的轴测图形标注在尺寸线的上方。
当在图形中出现数字字头向下时，应用引出线引出标注，并将数字按水平位置书写。
4.标注角度的尺寸时，尺寸线应画成与坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头向上。
5.标注圆的直径时，尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴。
标注圆弧半径或较小圆的直径时，尺寸线可从（或通过）圆心引出标注，但注写尺寸数字的横线必须平行于轴测轴。
6，正等轴测图的标注：先用对齐标注标后, 再用标注菜单下的倾斜命令, 输入30度或者-30度因为有两个方向, 30度与-30度, 为了美观, 文字样式也需要设计两种, 30度与-30度7, 偏移和镜像命令一般不能直接使用，自己可测试一下结果。
8，在正等轴测图中，三个轴间角相等，都是120°。
1, 设置环境tools->drafting settings->snap and grid->snap type and style->选择isometric snap然后在tools->drafting settings-> polar tracking 中，设置“Polar tracking on (F10)”，incrementangle: 30。
（不一定要设置这一步）。
设置完成。
kiss 2007-11-13 00:572，画一个箱体上面。
第11章AutoCAD绘制正等轴测图
有4个安装孔，三是上部凸台，第一、二、三部分均
有相贯线。 （2）绘图步骤：先画圆柱体前面中心线及宽度中 心线，画圆柱体前面，用复制的方法将前面外轮廓 面复制到后面，再画底板长方体，画一个圆及中心
二、正等轴测图绘制方法
2．圆、圆弧绘制方法
使用画椭圆命令，使 用“等轴测圆（I）”选项。
圆弧由圆修剪后得到
三、绘制轴测图实例
1．绘制平面正等轴测图
三、绘制轴测图实例
2．绘制曲面正等轴测图
基体是圆柱体，在上
方开一槽，槽宽20，
深30。
三、绘制轴测图实例
3．绘制组合体正等轴测图
三、绘制轴测图实例
四、由轴测图绘制三视图
由轴测图绘制三视图
四、由轴测图绘制三视图
由轴测图绘制三视图
四、由轴测图绘制三视图
说明：由轴测图绘制三视图步骤 1．确定视图：选择圆柱体由前面向后面投影为 主视图，左视图采用剖视图。 2．绘制图形：先画主视图的主要轮廓线，再绘 制俯视图及左视图。 3．标注尺寸：标注直线尺寸、直径尺寸、半 径尺寸， 4．填充剖面线等。
五、本讲小结
本讲主要内容: 1．设置轴测图绘图环境：捕捉设置 2．轴测图的绘制方法 ： 线性尺寸绘制 、圆、圆弧绘制方法。 3．轴测图的尺寸标注： 线性尺寸标注、直径半径尺寸标注
上机练习： 绘制习题集P110—（2） 、P112—（3） 轴测图并标注尺寸，再绘制对应的三视图并 标注尺寸。
（2）“极轴追踪”标签： “增量角”设为30度， “对象捕捉追踪设置”设为“用所有极轴角设置追 踪”。 3．光标的切换：按F5键切换三个轴测面。
Autocad 的正等轴测图的画法和标注
有些朋友在使用中有时不免用到正等轴测图来表示物体的特征，在autocad中可以方便的使用这个功能。
下只要掌握了方法，练习一下就可以画出复杂的图形来。
1.正等轴测图用来在平面图中示意三维图形，在二维空间画出视觉上的三维图。
它是一个平面视图，不是三维视图。
在正等轴测图中，三个轴间角相等，都是120°。
2.正等轴测图的线性尺寸,一般应沿轴测轴方向标注。
尺寸数值为零件的基本尺寸。
3.尺寸线必须和所标注的线段平行;尺寸界线一般应平行于某一轴测轴;尺寸数字应按相应的轴测图形标注在尺寸线的上方。
当在图形中出现数字字头向下时，应用引出线引出标注，并将数字按水平位置书写。
4.标注角度的尺寸时，尺寸线应画成与坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头向上。
5.标注圆的直径时，尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴。
标注圆弧半径或较小圆的直径时，尺寸线可从(或通过)圆心引出标注，但注写尺寸数字的横线必须平行于轴测轴。
6，正等轴测图的标注：先用对齐标注标后, 再用标注菜单下的倾斜命令, 输入30度或者-30度
因为有两个方向, 30度与-30度, 为了美观, 文字样式也需要设计两种, 30度与-30度
7, 偏移和镜像命令一般不能直接使用，自己可测试一下结果。
8，在正等轴测图中，三个轴间角相等，都是120°。
基于AutoCAD的正等轴测图各类尺寸标注
基于AutoCAD的正等轴测图各类尺寸标注李艳霞【摘要】在AutoCAD中,正等轴测图的角度尺寸、圆或圆弧的半径和直径尺寸的规范标注不易实现,针对这一问题,结合实例介绍了正等轴测图各类型尺寸的标注方法.对绘图人员,可提高绘图质量.【期刊名称】《机械工程师》【年(卷),期】2012(000)003【总页数】2页(P56-57)【关键词】AutoCAD;轴测图;尺寸标注【作者】李艳霞【作者单位】河北科技大学唐山分院,河北唐山063000【正文语种】中文【中图分类】TH1261 引言轴测图因其具有较强视觉立体感，在教学和工程设计中较为广泛的应用。
但用AutoCAD对轴测图进行标注，尤其对角度、圆及圆弧尺寸的标注相关知识介绍很少，当直接用标注命令标注后，其外观看起来与轴测图本身不协调。
而要标出符合轴测图中尺寸标注一般规定且具有等轴测图效果的尺寸，有一定的难度。
针对这一问题，笔者将以图1 为例，阐述轴测图中线性型尺寸、角度型尺寸、圆或圆弧的半径或直径型尺寸的标注方法。
2 各轴测面上文字的倾斜规律正等轴测图中，为使每个轴测面中文字看起来像在该轴测面内(如图2 所示)，须使文字倾斜一定的角度，即文字平行于各轴测轴。
通过分析，得到各轴测面上文字的倾斜角度，对应数值见表1。
3 设置文字样式和标注样式［1］（1）设置两种文字样式。
分别是“+30”和“-30”。
在“+30”设置中将“倾斜角度”设为30，如图3 所示。
在“-30”设置中，将“倾斜角度”设为-30。
图1图2 轴测图的轴测面及三个方向尺寸（2）设置两种标注样式。
分别是“右倾样式”和“左倾样式”。
其中，“右倾样式”的“文字样式”选择“+30”如图4所示，“左倾样式”的“文字样式”选择“-30”（其它项目根据需要进行设置）。
表1 各轴测面文字的倾斜?图3 设置文字样式图4 设置标注样式4 标注线性型尺寸4.1 对齐标注对图1 中线性型尺寸进行标注，针对不同方向，分别选择“右倾样式”和“左倾样式”，使用“对齐”标注方式，逐一标出长、宽、高各个方向尺寸。
