CTY5-6GB说明书(湘电)
2009年04月出版 使用说明书CTY 5/6 GB防爆特殊型蓄电池电机车0EB.466.2125(本产品执行标准：MT491—1995)在使用本产品之前请详细阅读本产品使用说明书，以保证您安全、正确、高效地使用CTY 5/6 GB目 录1 产品概述 (1)2 产品用途及使用范围 (1)3 产品技术特征 (1)4 总体机械部分概述 (3)5 总体电气部分概述 (4)6 产品的使用和维护 (8)7 产品配件、随车资料 (14)CTY 5/6 GB 防爆特殊型蓄电池电机车使用说明书 0EB.466.2125 第2版表2 技术参数 参 数 序号 名 称 单 位 CTY 5/6 GB 90 1 公称粘着质量 t 5 2 电机车的最大长度 mm 3200 3 电机车的最大宽度 mm 996 4 电机车的最大高度 mm 1550 5 轨距 mm 600 6 固定轴距 mm 850 7 车轮滚动圆直径 mm 520 8 最小曲率半径 m 6 9 总传动比 15.78 10 联挂方式及高度 缓冲器210，320 11 制动方式 机械 12 额定小时制牵引力 kN 7.06 13 最大牵引力 kN 12.26 14 额定小时制速度 km/h 7 15 调速方式 IGBT 斩波调速 16 牵引电动额定小时制功率 kW 7.5×2 17 牵引电动机额定电压 V 84 18 蓄电池容量（5 Hr） Ah 330或385 19 额定电压 V 90 20 传动方式 伞—正两级齿轮带联轴器 21 最高速度 km/h 14.87 3.2 电机车外形图 见图1（CTY 5/6 GB 90，）。
3.3 电机车特性曲线图 机车的牵引特性曲线图见图2（CTY 5/6 GB 90）， 3.4 对环境及能源的影响 为贯彻《中华人民共和国环境保护法》，控制对环境造成污染，特对本产品在使用维修及产品报废时，提出以下几条环保处理措施。
TYD型电容式电压互感器使用说明书
TYD110/3— 电容式电压互感器杨京线C 相安装使用说明书湖南电力电瓷电器厂0. 02H 0.015H产品安装使用前，请认真阅读本说明书。
1 主要用途与适用范围1.1 本系列电容式电压互感器（即CVT以下简称互感器）适用于额定电压110kV、220kV，额定频率50Hz的中性点有效接地系统，作电压、电能测量及继电保护之用，并可兼作载波通讯。
1.2注：型号中带“H”或“W”的产品适用于污秽程度为Ⅲ级的火电厂、电站及其它污秽等级类同的电站，其爬电比距大于2.5cm/kV；不带“H”或“W”的产品适用于Ⅱ级的污秽环境，其爬电比距大于2.0cm/kV（按系统最高电压计算）。
2 使用环境2.1 温度类别：-25/B，-40/B2.2 海拔：不超过1000m2.3 风速：不超过150km/h2.4 地震：烈度不超过8度3 主要技术性能3.1 额定电压比110000/3/100/3/100/3/100，3.2 额定中间电压：19.05kV3.3 设备最高工作电压：126 kV3.4 电容及电容偏差见表1：表 13.5 极性：减极性3.6 额定电压因数：1.2倍连续，1.5倍30S3.7 中间变压器连接组标号：1/1/1/1-12-12-123.8 准确级次组合：0.2/0.5/3P3.9 标准准确级下的额定输出见表2：表 2注：负荷的功率因数为0.8（滞后）。
3.10 误差限值在规定的条件下，互感器的二次绕组和剩余电压绕组的电压误差和相角差的限值符合表3规定：表 33.11 绝缘水平3.11.1 标准雷电冲击全波耐受电压：TYD110/3： 480kV3.11.2 电容分压器绝缘水平：a)高电压端子短时工频耐受电压：TYD110/3： 200 kV，1minb)低电压端子（即通讯端子N）短时工频耐受电压：4 kV，1min3.11.3 中间变压器绝缘水平a)感应耐受电压：66kV ，1minb)二次绕组、剩余电压绕组之间及对地短时工频耐受电压：3kV ，1min3.11.4 互感器接地端（E）短时工频耐受电压：3kV ，1min3.12 绝缘电阻在室温下，二次绕组，剩余电压绕组之间及对地绝缘电阻应大于100MΩ，一次绕组地端E对二次绕组，剩余电压绕组及地绝缘电阻应大于500MΩ。
蓄电池机车操作规程

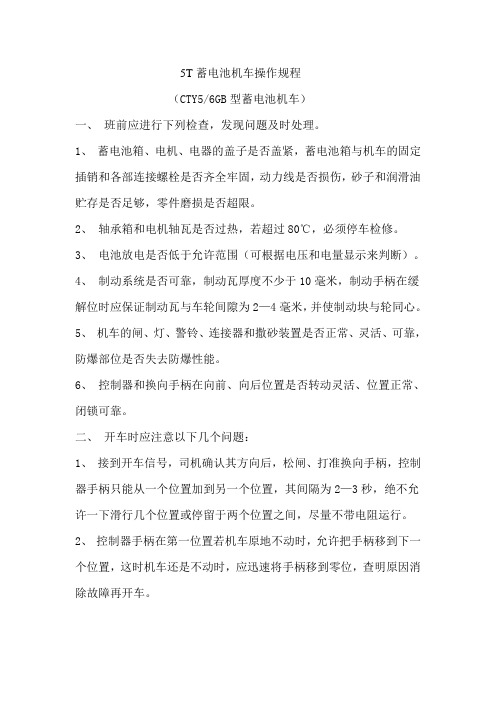

5T蓄电池机车操作规程（CTY5/6GB型蓄电池机车）一、班前应进行下列检查，发现问题及时处理。
