一、消火栓及消火栓给水系统.
消防给水消火栓系统
消防给水、消火栓系统
6/2/2020
消火栓灭火系统主要采用了水作为灭火剂，在各 类灭火剂中，水灭火剂具有使用方便、灭火效果好、 价格便宜、器材简单等优点。消火栓灭火系统在灭火 效果、自动操作和扑灭火灾的迅速及时不如自动喷水 灭火系统好，但它的工程造价低，节省投资，适合我 国国情，为我国建筑灭火采用的主要灭火系统。
6/2/2020
消火栓系统设置场所
根据《建筑防火设计规范》GB50016-2006第8.3条规 定，下列部位设置DN65的室内消火栓 ：
注：耐火等级为一、二级且可燃物较少的单层、多层丁、戊类厂房（仓 库），耐火等级为三、四级且建筑体积小于等于3000m3的丁类厂房和建筑体 积小于等于5000m3的戊类厂房（仓库），粮食仓库、金库可不设置室内消火 栓。
6/2/2020
消防水池
规范要求：
3.消防用水与生产、生活用水合并的水池20
消防用水
生活用水
规范要求：
4.消防水池的保护半径不应大于150m。（B类）
消防水池
6/2/2020
R≤150m
消防水池
规范要求：
5.容量大于500m3的消防水池，应分设成两个能独立使用的消防水池。（B类）
6/2/2020
消火栓系统组成
消火栓系统分为给水部分和消火栓部分，给水 部分由消防水池、消防水泵、水泵控制柜、高位 水箱、稳压设施、水泵接合器、给水管网、消火 栓部分由室内消火栓、安全阀、室内管网等组成。
6/2/2020
高
电接点压力表
位
水
箱
室内消火栓
稳
压
设
施
6/2/2020
管 网
水
泵
消防给水及消火栓系统技术规范word版
消防给水及消火栓系统技术规范word版消防给水及消火栓系统技术规范。
一、概述。
消防给水及消火栓系统是建筑物中重要的消防设施，其质量和性能直接关系到建筑物内人员的生命安全和财产安全。
因此，对于消防给水及消火栓系统的技术规范，必须严格执行，确保其可靠性和安全性。
二、设计原则。
1. 按照国家相关标准和规范进行设计，确保消防给水及消火栓系统的可靠性和安全性。
2. 根据建筑物的用途和结构特点，合理确定消防给水及消火栓系统的布局和容量。
3. 采用高质量的材料和设备，确保消防给水及消火栓系统的稳定性和耐用性。
4. 考虑消防给水及消火栓系统的维护和检修便捷性，确保系统的长期有效运行。
三、设计要求。
1. 消防给水系统的设计要求。
（1）消防给水系统应采用城市自来水供水或设置专用消防给水泵。
（2）消防给水系统的管道应采用耐腐蚀、耐高压的材料，确保系统的稳定性和安全性。
（3）消防给水系统的水压和流量应满足建筑物内各个消防设施的需要，确保消防工作的顺利进行。
2. 消火栓系统的设计要求。
（1）消火栓系统的布局应合理，覆盖建筑物内各个区域，确保消防设施的有效使用。
（2）消火栓系统的消防栓应设置在易于寻找和操作的位置，确保在发生火灾时能够迅速使用。
（3）消火栓系统的管道和接头应采用高强度、耐腐蚀的材料，确保系统的可靠性和耐用性。
四、施工要求。
1. 消防给水及消火栓系统的施工应严格按照设计图纸和相关规范进行，确保系统的质量和性能。
2. 施工人员应具备相关的资质和经验，确保施工质量和安全。
3. 施工过程中应注意保护现场设施和周边环境，确保施工安全和环境卫生。
五、验收要求。
1. 消防给水及消火栓系统的验收应由相关部门进行，确保系统的质量和性能符合规范要求。
2. 验收人员应对系统的管道、阀门、泵站等设施进行检查和测试，确保其正常运行和安全性能。
3. 验收合格后，应出具相应的验收报告和合格证明，确保系统的合法使用。
六、维护要求。
1. 消防给水及消火栓系统的维护应定期进行，确保系统的稳定性和安全性。

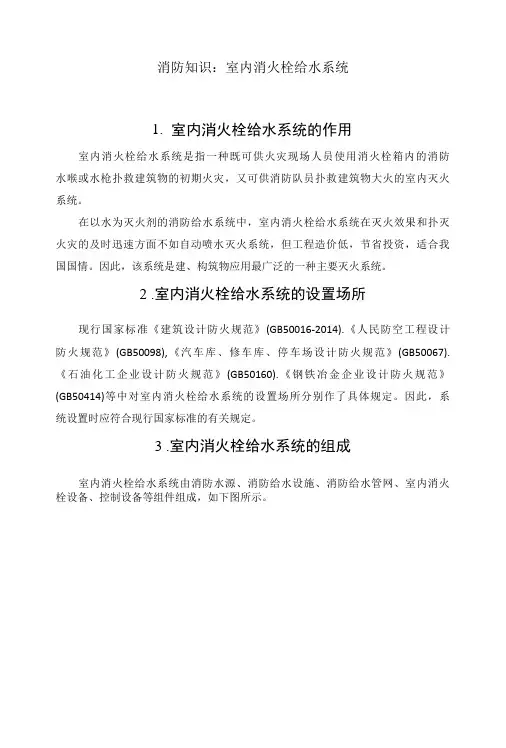

消防知识：室内消火栓给水系统
消防知识：室内消火栓给水系统1.室内消火栓给水系统的作用室内消火栓给水系统是指一种既可供火灾现场人员使用消火栓箱内的消防水喉或水枪扑救建筑物的初期火灾，又可供消防队员扑救建筑物大火的室内灭火系统。
在以水为灭火剂的消防给水系统中，室内消火栓给水系统在灭火效果和扑灭火灾的及时迅速方面不如自动喷水灭火系统，但工程造价低，节省投资，适合我国国情。
因此，该系统是建、构筑物应用最广泛的一种主要灭火系统。
2.室内消火栓给水系统的设置场所现行国家标准《建筑设计防火规范》(GB50016-2014).《人民防空工程设计防火规范》(GB50098),《汽车库、修车库、停车场设计防火规范》(GB50067). 《石油化工企业设计防火规范》(GB50160).《钢铁冶金企业设计防火规范》(GB50414)等中对室内消火栓给水系统的设置场所分别作了具体规定。
因此，系统设置时应符合现行国家标准的有关规定。
3.室内消火栓给水系统的组成室内消火栓给水系统由消防水源、消防给水设施、消防给水管网、室内消火栓设备、控制设备等组件组成，如下图所示。
其中消防给水设施包括消防水泵、消防水箱、水泵接合器等，该设施的主要任务是为系统储存并提供火火用水；给水管网包括进水管、水平干管、消防竖管等，其任务是向室内消火栓设备输送灭火用水；室内消火栓设备包括水带、水枪、水喉等，它是供人员灭火使用的主要工具；控制设备用于启动消防水泵，并监控系统的工作状态。
通过这些设施有机协调的工作，确保系统的灭火效果。
4.室内消火栓给水系统的类型41按压力高低分类4.1.1.室内高压消防给水系统室内高压消防给水系统（又称常高压消防给水系统），指无论有无火警，系统经常能保证最不利点灭火设备处有足够高的水压，火灾时不需要再开启消防水泵加压。
一般当室外有可能利用地势设置高位水池（例如在山岭上较高处设置消防水池）或设置区域集中高压消防给水系统时，才具备高压消防给水系统的条件。
4.12临时高压消防给水系统临时高压消防给水系统，指系统平时仅能保证消防水压而不能保证消防用水量，发生火灾时，通过启动消防水泵提供灭火用水量。
消防给水及消火栓系统
2019专题规范-消防设施3主讲：王博浩规范课程总体安排课程总体安排消防给水与消火栓系统13月6日消防给水与消火栓系统23月8日消防给水与消火栓系统33月12日自动喷水灭火系统13月13日自动喷水灭火系统23月15日规范室外消火栓：安装在建筑物之外的消火栓特点：安装在建筑物之外按结构分：地上式和地下式包括：市政消火栓系统，室外消火栓系统功能：给消防车供水，或接上水带直接出水。
消火栓系统的选型1.城镇应沿可通行消防车的街道设置市政消火栓系统。
2.民用建筑、厂房、仓库、储罐(区)和堆场周围应设置室外消火栓系统。
3.用于消防救援和消防车停靠的屋面上，应设置室外消火栓系统。
4.耐火等级不低于二级且建筑体积不大于3000m³的戊类厂房，居住区人数不超过500人且建筑层数不超过两层的居住区，可不设置室外消火栓系统。
规范栓体参数2.市政、室外消火栓宜采用DN150的室外消火栓，并应符合下列要求:（1）室外地上式消火栓应有一个直径为150mm 或100mm 和两个直径为65mm 的栓口。
（2）室外地下式消火栓有直径为100mm 和65mm 的栓口各一个。
室外消火栓150或100两个65mm65mm100mm市政消火栓布置要求1.市政消火栓宜在道路的一侧设置，并宜靠近十字路口，但当市政道路宽度超过60m时，应在道路的两侧交叉错落设置市政消火栓。
2.市政消火栓的保护半径≤150m，间距≤120m。
3.市政桥桥头和城市交通隧道出入口等市政公用设施处，应设置市政消火栓。
保护半径≤150m间距≤120m市政消火栓布置要求4.市政消火栓距路边≥0.5m，且≤2.0m。
5.市政消火栓距建筑外墙或外墙边缘≥5.0m。
6.市政消火栓宜采用地上式室外消火栓。
当采用地下式室外消火栓，地下消火栓井的直径不宜小于1.5m。
地下式市政消火栓应有明显的永久性标志。
【例题】下列关于市政消火栓系统的设置要求的说法，错误的是（）。
A.市政消火栓应沿道路设置，当道路宽度大于60m时，宜在道路两边设置消火栓，并宜靠近十字路口B.市政消火栓的间距不应大于120mC.市政消火栓的保护半径不应大于120mD.市政消火栓距建筑外墙的距离不应小于5.0m【答案】C规范室外消火栓【例题】现对室外消火栓系统进行设计，以下做法中，不正确的是（）。
消防给水系统的构成
消防给水系统的构成消防给水系统是指在火灾发生时，为消防施工人员和设备提供足够的水源和水压的系统。
它是保护人们生命财产安全的重要设施，通常由消火栓、室内消火栓、消防泵站、水池、水泵、水箱等多个部分组成。
1. 消火栓系统：消火栓系统是消防给水系统的重要组成部分，分为室外消火栓和室内消火栓。
室外消火栓通常安装在人流量较大、易燃易爆场所，为消防车提供直接的水源。
室内消火栓安装在建筑物内部的过道、走廊等位置，为人员进行初期灭火提供便利。
2. 消防泵站：消防泵站是消防给水系统的核心部分之一，由一台或多台水泵组成。
它主要负责提供水源和增压，确保消防水系统的正常运行。
消防泵站通常设置在离消防用水点较远的地方，通过管道输送水源至需要的位置。
3. 水池和水箱：水池和水箱是储存消防水源的重要设施。
水池一般设置在室外，容量通常较大，以满足火灾发生时的需求。
水箱则设置在建筑物内部，通过排水管道连接消火栓系统，为室内消防提供源源不断的供水。
4. 水泵：水泵是消防给水系统中的关键设备，它通过扬程和供水能力来提供所需的水压和流量。
水泵的选择取决于建筑物的结构、消防系统的需求以及供水网络的情况。
常见的水泵类型包括离心泵、柱塞泵等。
5. 配水管道：配水管道是连接水池、水泵、水箱、消火栓等各个部分的管道系统。
它的设计和布置应考虑水源的位置、用水点的分布以及水压的要求，以确保消防水源能够迅速到达需要的位置，并保持足够的供水能力。
除了以上主要构成部分，消防给水系统还包括一系列附属设备，如水表、阀门、压力传感器、报警器等，用于监测和控制系统的运行状态、水压和水量的变化等。
总之，消防给水系统是一个复杂的系统工程，其构成部分相互协作，保障了消防用水的安全和可靠性。
在实际应用中，还需要根据具体情况进行合理的设计、施工和维护，以确保系统的高效运行，为火灾防控提供有力的支持。
防火设计中的消防水系统
防火设计中的消防水系统消防水系统在防火设计中起着至关重要的作用。
在火灾发生时，消防水系统能够提供足够的水源供应，有效地控制火势，降低人员伤亡和财产损失。
本文将从以下几个方面详细介绍防火设计中的消防水系统。
一、消防水系统的分类和构成消防水系统可以分为室内消防水系统和室外消防水系统。
室内消防水系统包括消火栓系统、喷淋系统和自动喷水灭火系统等；而室外消防水系统则包括室外泵站、消防水池、消防水泵和消防水管道等。
1. 消火栓系统：消火栓系统是建筑物内部常见的消防设施之一，通常由消防栓和水源管网组成。
消火栓通过与室内供水管道的连接，能够提供足够的水压和流量供应给消防队员进行灭火。
2. 喷淋系统：喷淋系统能够全面覆盖建筑物的各个区域，通过喷淋头释放水雾形成消防喷淋。
这种系统广泛应用于商业中心、仓库和工业厂房等大型建筑。
3. 自动喷水灭火系统：自动喷水灭火系统一般用于机房、电力设备间等重要场所，它能够通过火灾探测器自动启动，迅速喷水灭火以控制火势发展。
二、消防水系统的设计原则1. 水源供应充足：消防水系统的设计应确保有充足的水源供应，以满足火灾应急需求。
同时，水源的供水管道应设计合理，保证足够的水压和流量。
2. 系统布局合理：消防水系统的布局应经过合理的规划和设计，以覆盖到达每个火灾现场的区域。
同时，消防设备应与建筑物的结构特点相吻合，确保能够快速到达火灾现场。
3. 安全可靠性：消防水系统在设计时要考虑其安全可靠性，确保设备的正常运行与维护。
例如，消防水泵和消防水管道应经过专业工程师的设计，以确保其承受压力和防止泄露。
4. 系统自动化程度高：消防水系统在设计时，应尽可能提高其自动化程度，减少人工操作的依赖。
通过自动化控制，可以更快地响应火灾事件并进行灭火控制。
三、消防水系统的维护与管理消防水系统的维护与管理是确保其正常运行和有效性的重要环节。
以下是几个常见的维护与管理要点：1. 定期巡检与测试：定期对消防水泵、消火栓、喷淋系统等设备进行巡检和测试，确保其正常运行，并及时发现和处理任何故障。
消防给水及消火栓系统技术规范
消防给水及消火栓系统技术规范(总40页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--术语比例式解压阀，水流从上往下，竖直安装可调试解压阀，水流水平方向，水平安装流程：设计施工调试验收维护管理要求总则安全可靠经济适用高压消防给水系统始终高压无须消防水泵直接加压临时高压消防给水系统平时压力不高火灾时能自动启动消防水泵低压消防给水系统能满足车载或手抬移动消防泵等取水的系统消防水池水泵吸水的储水设施高位水池设在高处重力供水高位水箱设在高处初期供水3基本参数消火栓系统组成供水设施消火栓配水管网阀门等组成一起灭火所需消防用水的设计流量=室外栓+室内栓+自喷系统，泡沫系统，水喷雾系统中最大用水量+冷却系统用水；两座及以上按最大的一座计算确定；与生产生活用水合用时，系统给水流量应为消防给水设计流量+生产生活用水最大小时流量之和，淋浴用水宜按15％计。
室外消火栓设计流量根据建筑物用途功能，体积，耐火等级，火灾危险性等因素确定室外栓表注1，成组布置建筑按较大的相邻两座建筑体积之和查表确定室外栓设计流量3，木结构文物，按三级耐火等级查表确定室外栓设计流量4，单座建筑总建面大于50万㎡，室外栓设计流量按表的最大值增加一倍宿舍公寓室外栓设计流量按表中公共建筑确定室内消火栓设计流量根据建筑物用途功能，体积，高度，耐火等级，火灾危险性等因素确定室内栓设计流量不小于表规定注1，丁戊类高层厂（仓）室内栓设计流量可按表减少10L/s（2水枪）。
2，消防软管卷盘，轻便消防水龙，干式消火栓竖管可不计消火栓设计流量。
3，多层建筑有多种使用功能时，室内消火栓设计流量应分别按表中不同功能计算，且取最大值。
当建筑物室内设有自动水灭火系统全保护时，高层建筑不超50m且室内栓设计流量过20L/S时可按表减少5L/m；多层可减少50％，但不少于10L/S。
宿舍公寓当为多层时按表中确定，当为高层按表中公共建筑确定。
消防给水及消火栓系统规范及讲解
消火栓系统的验收规范
验收时应检查消火栓系统的安装是否符合 设计图纸和施工规范。
应测试消火栓系统的各项功能是否正常， 如出水压力、水量、水枪喷射距离等。
应模拟火灾场景进行消防演练，检查消火 栓系统在实际操作中的性能和效果。
04
消防给水及消火栓系统的维护与管理
消防给水系统的验收规范
水压试验
对完成的管网进行水压试验，确保管网的密封性 和抗压性。
水质检测
对消防用水进行水质检测，确保水质符合相关标 准和规定。
验收文件
编制完整的验收文件，包括验收报告、水质检测 报告等，并存档备查。
03
消火栓系统的规范要求
消火栓系统的设计规范
消火栓系统的设计应遵循 国家相关法律法规和标准 ，确保系统的安全、可靠 和有效性。
02
对消防水系统进行压力测试，检查管道、接头、阀门等部位是
否存在渗漏现象。
对消火栓的出水压力进行检测，确保其符合规范要求。
03
消防给水及消火栓系统的应急处理
在发生火灾时，及时启动消防水 泵，打开相关阀门，确保消防用
水能够及时到达火灾现场。
对于出现故障的消防设施，及时 进行抢修，尽快恢复其正常工作
状态。
在无城市管网供水或供水不可靠的情况下 ，应设置消防水池存储消防用水。
消防给水系统的施工规范
01
02
03
管材选择
应选择耐压、耐腐蚀、使 用寿命长的管材，如钢管 、铸铁管等。
管网布置
根据建筑物的布局和消防 需求，合理布置消防管网 ，确保供水可靠。
施工质量
严格控制施工质量和安全 ，确保管网的密封性和抗 压性。
