电磁感应测试题及答案
高二物理《电磁感应》测试题（一）1．关于磁通量的概念，下面说法正确的是 （ ） A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B ．磁感应强度大的地方，线圈面积越大，则穿过线圈的磁通量也越大C ．穿过线圈的磁通量为零时，磁通量的变化率不一定为零D ．磁通量的变化，不一定由于磁场的变化产生的 2．下列关于电磁感应的说法中正确的是 （ ） A ．只要闭合导体与磁场发生相对运动，闭合导体内就一定产生感应电流 B ．只要导体在磁场中作用相对运动，导体两端就一定会产生电势差 C ．感应电动势的大小跟穿过回路的磁通量变化成正比D ．闭合回路中感应电动势的大小只与磁通量的变化情况有关而与回路的导体材料无关5．如图1所示，一闭合金属圆环用绝缘细绳挂于O 点，将圆环拉离平衡位置并释放， 圆环摆动过程中经过匀强磁场区域，则（空气阻力不计） （ ）A ．圆环向右穿过磁场后，还能摆至原高度B ．在进入和离开磁场时，圆环中均有感应电流C ．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大D ．圆环最终将静止在平衡位置6．如图（2），电灯的灯丝电阻为2Ω，电池电动势为2V ，内阻不计，线圈匝数足够多，其直流电阻为3Ω．先合上电键K ，稳定后突然断开K ，则下列说法正确的是（ ）A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相同D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相反 7．如果第6题中，线圈电阻为零，当K 突然断开时，下列说法正确的是（ ）A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相同D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相反 8．如图（3），一光滑的平面上，右方有一条形磁铁，一金属环以初速度V 沿磁铁的中线向右滚动，则以下说法正确的是（ ）A 环的速度越来越小B 环保持匀速运动C 环运动的方向将逐渐偏向条形磁铁的N 极D 环运动的方向将逐渐偏向条形磁铁的S 极9．如图（4）所示，让闭合矩形线圈abcd 从高处自由下落一段距离后进入匀强磁场，从bc 边开始进入磁场到ad 边刚进入磁场的这一段时间里，图（5）所示的四个V 一t 图象中，肯定不能表示线圈运动情况的是 （ ）10R ，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v 。
若将金属棒的运动速度变为2v ，（除R 外，其余电阻不计，导轨光滑）则 （）A ．作用在ab 上的外力应增大到原来的2倍B ．感应电动势将增大为原来的4倍C ．感应电流的功率将增大为原来的2倍D ．外力的功率将增大为原来的4倍 11．如图（7）两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路。
导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余部分的电阻不计。
在导轨平面内两导轨间有一竖直向下的匀强磁场。
开始时，导体棒处于静止状态，剪断细线后，导体棒运动过程中（ ） A ．回路中有感应电动势 B ．两根导体棒所受安培力的方向相同C ．两根导体棒和弹簧构成的系统机械能守恒D ．两根导体棒和弹簧构成的系统机械能不守恒12．如图（8），有两根和水平方向成 角的光滑平行的金属轨道，上端接有可变电阻R ，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感强度为及一根质量为m 的金属杆从轨道上由静止滑下。
经过足够长的时间，金属杆的速度趋近于一个最大速度v m ，则（ ）A ．如果B 增大，v m 将变大 B ．如果α变大，v m 将变大C ．如果R 变大，v m 将变大D ．如果m 变小，v m 将变大 13．线圈的自感系数通常称为自感或电感，它主要与线圈的________、________、_________以及___________有关．14．如图（9）有一面积S=100cm 2的金属环与一电容器相连，电容C=100pF,环中有垂直纸面向里均匀变化的磁场，磁感应强度的变化如图（10），则电容器的带电荷量为_______。
15．如图（11），一个连有电容器的U 形金属框架在匀强磁场中，磁感应强度为B ，方向如图，宽L ，一根导体棒MN 垂直放置在框架上且与框架接触良好，若棒向左以速度V 匀速运动，则电容器两极板间的电势差U ab =_________；电容器___________板带正电荷． 三．计算题 16．如图（12），长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直。
将线圈以向右的速度v 匀速拉出磁场，求：①拉力F 大小；②拉力做的功W ；③通过线圈某一截面的电荷量q 。
17．如图所示，有两根足够长、不计电阻，相距L 的平行光滑金属导轨cd 、ef 与水平面成θ角固定放置，底端接一阻值为R 的电阻，在轨道平面内有磁感应强度为B 的匀强磁场，方向垂直轨道平面斜向上.现有一平行于ce 、垂直于导轨、质量为m 、电阻不计的金属杆ab ，在沿轨道平面向上的恒定拉力F 作用下，从底端ce 由静止沿导轨向上运动，当ab杆速度达到稳定后，撤去拉力F ，最后ab 杆又沿轨道匀速回到ce 端.已知ab 杆向上和向下运动的最大速度相等.求:拉力F 和杆ab 最后回到ce 端的速度v .18．如右图中MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.40m ，电阻不计，导轨所在平面与磁感应强度B 为0.50T 的匀强磁场垂直。
质量m 为6.0×10-3kg 、电阻为1.0Ω的金属杆ab 始终垂直于导轨，并与其保持光滑接触。
导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R 1。
当杆ab 达到稳定状态时以速率v 匀速下滑时，整个电路消耗的电功率P 为0.27W ，重力加速度取10m/s 2，试求：（1）速率v ，（2）滑动变阻器接入电路的阻值R 2。
19．如图（13）所示，水平的平行虚线间距为d =50cm ，其间有B=1.0T 的匀强磁场。
一个正方形线圈边长为l =10cm ，线圈质量m=100g ，电阻为R =0.020Ω。
开始时，线圈的下边缘到磁场上边缘的距离为h =80cm 。
将线圈由静止释放，其下边缘刚进入磁场和刚穿出磁场时的速度相等。
取g =10m/s 2，求：⑴线圈进入磁场过程中产生的电热Q 。
⑵线圈下边缘穿越磁场过程中的最小速度v 。
⑶线圈下边缘穿越磁场过程中加速度的最小值a 。
图 （8）图（12）图（13）14．c 1110- 15．-BLV b16．解：①V BL E 2=，R E I =，2BIL F =，R V L B F 222=∴；(3分) ②RV L L B FL W 12221==； (3分)③RL BL R t R E t I q 21=∆Φ==⋅= (3分) 17．解:当ab 杆沿导轨上滑达到最大速度v 时，其受力如图所示:由平衡条件可知: F-F B -mg sin θ=0 ①又 F B =BIL ②而RBLv I = ③联立①②③式得:0sin 22=--θmg RvL B F ④ (4分) 同理可得，ab 杆沿导轨下滑达到最大速度时:0sin 22=-RvL B mg θ ⑤ (3分) 联立④⑤两式解得: θsin 2mg F = (2分) 22sin L B mgR v θ=(2分) 18．解：匀速下滑时,重力做功全部转为电能，由能量守恒：mgv=P 得v=4.5m/s; (5分)由E=BLV 得，E=0.9v (1分)设电路总电流为I,由P=EI 得I=P/E=0.3A (2分) 由欧姆定律得总电阻R=E/I=3Ω (1分)而R=2121R R R R ++r 得2R =6Ω。
(3分) 19．：⑴线圈完全处于磁场中时不产生电热，所以线圈进入磁场过程中产生的电热Q 就是线圈从图中2到4位置产生的电热，而2、4位置动能相同，由能量守恒Q =mgd=0.50J (5分)⑵3位置时线圈速度一定最小，而3到4线圈是自由落体运动因此有v 02-v 2=2g (d-l )，得v =22m/s (5分)⑶2到3是减速过程，因此安培力Rvl B F 22=减小，由F -mg =ma 知加速度减小，到3位置时加速度最小，a=4.1m/s 2 (4分)20．解:(1)线框从图甲位置开始(t =0)转过900的过程中，产生的感应电动势为:21221l B E ⋅⋅⋅=ω (2分) 由闭合电路欧姆定律得，回路电流为：RE I 11=联立以上各式解得:R Bl I ω21= (1分)同理可求得线框进出第3象限的过程中，回路电流为:R Bl I 222ω=故感应电流最大值为:RBl I m ω2= (1分)(2)I －t 图象为分)(3)线框转一周产生的热量:)44(22221T R I T R I Q ⋅⋅+⋅⋅= (2分) 又ωπ2=T (1分)I -I I -I解得:Rl B Q 4542πω=高二物理 电磁感应单元测试一、选择题（本题共12小题每小题5分，共60分，在每小题给出的四个选项中，有一个或多个选项正确，选对的得5分，选错或不答的得0分,答案不全得2分） 1、关于电磁感应，下列说法正确的是（ ）A ．导体相对磁场运动，导体内一定会产生感应电流B ．导体作切割磁感线运动，导体内一定会产生感应电流C ．闭合电路在磁场中作切割磁感线运动，电路中一定会产生感应电流D ．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流2、闭合线圈中感应电流大小与穿过线圈的磁通量之间的关系的下列说法，可能的是（ ）A ．穿过线圈的磁通量很大而感应电流为零B ．穿过线圈的磁通量很小而感应电流很大C ．穿过线圈的磁通量变化而感应电流不变D ．穿过线圈的磁通量变化而感应电流为零3、关于自感电动势的大小，下列说法正确的是（ ）A ．跟通过线圈的电流大小有关B ．跟线圈中的电流变化大小有关C ．跟线圈中的电流变化快慢有关D ．跟穿过线圈的磁通量大小有关4．如图1-9-2所示，AB 为固定的通电直导线，闭合导线框P 与AB 在同一平面内。
当P 远离AB 做匀速运动时，它受到AB 的作用力 为（ ）A ．零B ．引力，且逐步变小C ．引力，且大小不变D ．斥力，且逐步变小 5．如图1-9-3所示，从匀强磁场中把不发生形变的矩形线圈匀速拉 出磁场区，如果两次拉出的速度之比为1∶2，则两次线圈所受外 力大小之比F 1∶F 2、线圈发热之比Q 1∶Q 2、A ．F 1∶F 2＝2∶1，Q 1∶Q 2＝2∶1B ．F 1∶F 2＝1∶2，Q 1∶Q 2＝1∶2C ．F 1∶F 2＝1∶2，Q 1∶Q 2＝1∶2D ．F 1∶F 2＝1∶1，Q 1∶Q 2＝1∶17．有一等腰直角三角形形状的导线框abc ，在外力作用下匀速地经过一个宽为d 的有限范围的匀强磁场区域，线圈中产生的感应电流i 与沿运动方向的位移x 之间的函数图象是如图1-9-6中的（ ）8. 如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略．下列说法中正确的是（ ）A ．合上开关S 接通电路时，A 2先亮，A 1后亮，最后一样亮B ．合上开关S 接通电路时，A 1和A 2始终一样亮C ．断开开关S 切断电路时，A 2立刻熄灭，A 1过一会儿才熄灭D ．断开开关S 切断电路时，A 1和A 2都要过一会儿才熄灭 9．如图所示，ef 、gh 为两水平放置相互平行的金属导轨,ab 、cd 为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是（ ）A ．如果下端是N 极，两棒向外运动B ．如果下端是S 极，两棒向外运动，C ．不管下端是何极性，两棒均向外相互远离D ．不管下端是何极性，两棒均相互靠近10.如图所示，平行导轨左端串有定值电阻R ，其它电阻不计．匀强磁场的方向垂直于纸面向里．原来静止的导体棒MN 受水平向右的恒力F 的作用而向右运动．以下关于回路中感应电流I 随时间变化规律的图象正确的是（ ） 图1-9-2图1-9-3图1-9-6A. B. C. D.11．如图所示，用一根长为L 质量不计的细杆与一个上弧长 为l 0、下弧长为d 0的金属线框的中点联结并悬挂于O 点，悬点正下方存在一个上弧长为2 l 0、下弧长为2 d 0的方向 垂直纸面向里的匀强磁场，且d 0＜＜L ，先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦。
高中物理选修3 2 电磁感应,交流电测试题及答案
高中物理选修3 2 电磁感应，交流电测试题及答案高中物理选修3-2-电磁感应，交流电测试题及答案高二物理测试时间：第一卷（选择题48分）一、选择题：（本题共12小题，每小题4分）1.在电磁感应现象中，下列陈述中正确的一个是（）a．当闭合线框和磁场之间有相对运动时，线框中一定会有感应电流b．感应电流的磁场总是跟原来磁场的方向相反c．感应电流的磁场总是跟原来磁场的方向相同d、感应电流的磁场总是阻碍引起感应电流的磁通量的变化。
2.如右图所示，水平放置的矩形线圈ABCD垂直落在细长水平磁铁的S极附近，从位置I到位置II再到位置III。
位置II与磁铁在同一平面上，位置I和位置III非常接近位置II。
在下降过程中，线圈中的感应电流方向为（）a、abcdab和adcbac、从abcda到adcbad、从adcba到abcda3.如图所示，这是早期制造的发电机和电机的示意图。
盘A和盘B是两个铜盘，可以分别围绕固定旋转轴旋转。
盘A的中心和盘B的边缘通过一根导线连接，盘B的中心和盘A的边缘通过另一根导线连接。
当圆盘a在外力作用下旋转时，圆盘B也会旋转。
那么下面陈述中正确的一个是（）A。
连续旋转圆盘A可以获得连续电流。
原因是整个铜盘被视为沿径向排列的无数铜棒，它们切断磁感应线并产生感应电动势。
B.当磁盘a旋转时，磁盘B也可以旋转，因为电流在磁场力的作用下旋转c．当a盘顺时针转动时，b盘逆时针转动d．当a盘顺时针转动时，b盘也顺时针转动4、交流发电机的线圈转到线圈平面与中性面垂直时，下列说法正确的是（）a、电流将改变方向B，磁场方向平行于线圈平面C，通过线圈的磁通量最大D，线圈中产生的感应电动势最大5、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度b随时间变化的规律如图所示。
若规定顺时针方向为感应电流i的正方向，则下列表示电流变化的各图中正确的是（）一6、如图所示，a、b是两个完全相同的灯泡，l是自感系数较大的线圈，其直流电阻忽略不计。
电磁感应的相关测试题
电磁感应的相关测试题一、选择题1. 电磁感应是指A. 电导体通过磁场产生电流B. 电流通过磁场产生磁力C. 磁场改变产生电场D. 电场改变产生磁场2. 法拉第电磁感应定律是指A. 磁感应强度与电流成正比B. 磁感应强度与导线长度成正比C. 电动势与导线长度成正比D. 电动势与磁感应强度成正比3. 以下哪个现象不是电磁感应的实例A. 发电机工作B. 变压器工作C. 闪电产生D. 影像传输4. 电磁感应现象最早由谁发现A. 法拉第B. 麦克斯韦C. 奥斯特D. 伏打5. 一根导线被放置在匀强磁场中，导线中产生电流的条件是A. 导线与磁力线平行B. 导线方向与磁力线垂直C. 导线中无电流D. 导线中有电流二、判断题判断以下说法正误，正确的在括号里写T，错误的写F。
1. 在电磁感应中，只有磁感应强度改变才能产生感应电动势。
（）2. 电磁感应定律适用于任何形状的线圈和导体。
（）3. 电磁感应现象同时满足洛伦兹力和法拉第电磁感应定律。
（）4. 在电磁感应情况下，闭合回路内电荷不会发生移动。
（）5. 存在磁通量的变化才能产生感应电流。
（）三、简答题1. 简述法拉第电磁感应定律的内容。
2. 解释电磁感应产生的原理，并给出一个实际的应用例子。
3. 什么是自感现象，以及它与电磁感应的关系是什么？四、计算题一卷电阻为1欧姆的线圈，匀强磁场的磁感应强度为0.5特斯拉，线圈内的匀强磁场方向与线圈平面垂直。
线圈以40圈/秒的速度从匀强磁场中被拉出，求线圈两端感应出的电动势。
五、应用题一辆电动自行车行驶过程中，电动机中线圈的面积为0.02平方米，处于垂直于地面的匀强磁场中，磁感应强度为0.5特斯拉。
电动自行车的速度是10m/s，线圈的方向与磁感应强度的方向垂直。
求电动机两端感应出的电动势。
六、综合题一根导线被放置在匀强磁场中，经过一段时间后，导线中形成了电流。
如果我们希望增大电流大小，你会使用什么办法？解释原因。
以上就是电磁感应的相关测试题，希望对你的学习有所帮助。

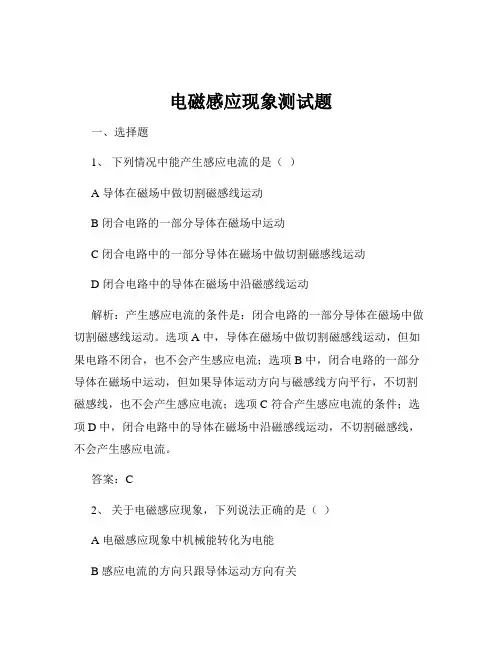

电磁感应现象测试题
电磁感应现象测试题一、选择题1、下列情况中能产生感应电流的是（）A 导体在磁场中做切割磁感线运动B 闭合电路的一部分导体在磁场中运动C 闭合电路中的一部分导体在磁场中做切割磁感线运动D 闭合电路中的导体在磁场中沿磁感线运动解析：产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动。
选项 A 中，导体在磁场中做切割磁感线运动，但如果电路不闭合，也不会产生感应电流；选项 B 中，闭合电路的一部分导体在磁场中运动，但如果导体运动方向与磁感线方向平行，不切割磁感线，也不会产生感应电流；选项 C 符合产生感应电流的条件；选项 D 中，闭合电路中的导体在磁场中沿磁感线运动，不切割磁感线，不会产生感应电流。
答案：C2、关于电磁感应现象，下列说法正确的是（）A 电磁感应现象中机械能转化为电能B 感应电流的方向只跟导体运动方向有关C 感应电流的方向只跟磁场方向有关D 导体在磁场中运动，就能产生感应电流解析：电磁感应现象是将机械能转化为电能，选项 A 正确；感应电流的方向与导体运动方向和磁场方向都有关，选项 B、C 错误；导体在磁场中运动，只有满足闭合电路的一部分导体做切割磁感线运动时，才会产生感应电流，选项 D 错误。
答案：A3、下列设备中，利用电磁感应原理工作的是（）A 发电机B 电动机C 电铃D 电磁铁解析：发电机是利用电磁感应原理工作的，将机械能转化为电能；电动机是利用通电导体在磁场中受力的作用工作的，将电能转化为机械能；电铃是利用电流的磁效应工作的；电磁铁是利用电流的磁效应工作的。
答案：A4、如图所示，在磁场中悬挂一根导体 ab，把它的两端跟电流表连接起来，依次进行如下实验，其中能产生感应电流的是（）A 导体 ab 不动B 导体 ab 沿磁感线方向运动C 导体 ab 做切割磁感线运动D 导体 ab 顺着电流方向运动解析：产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动。
选项 A 中，导体 ab 不动，不切割磁感线，不会产生感应电流；选项 B 中，导体 ab 沿磁感线方向运动，不切割磁感线，不会产生感应电流；选项 C 中，导体 ab 做切割磁感线运动，会产生感应电流；选项 D 中，导体 ab 顺着电流方向运动，不切割磁感线，不会产生感应电流。
电磁感应单元测试题含详细答案
电磁感应单元测试题一选择题（每题6分，共54分）1 .在电磁感应现象中，下列说法正确的是（）A. 导体相对磁场运动，导体内一定会产生感应电流B. 导体做切割磁感线运动，导体内一定会产生感应电流C. 闭合电路在磁场内作切割磁感线运动，电路内一定会产生感应电流D. 穿过闭合线圈的磁通量发生变化，电路中一定有感应电流。
2. 闭合线圈的匝数为n,每匝线圈面积为S,总电阻为R在过时间内穿过每匝线圈的磁通量变化为.弭」，则通过导线某一截面的电荷量为B.上RnS3. 如图所示，在光滑绝缘的水平桌面上放一弹性闭合导体环，在导体环轴线上方有一条形铁.当条形磁铁沿轴线竖直向下迅速移动时，下列判断中正确的是（）A. 导体环有收缩趋势 B .导体环有扩张趋势C.导体环对桌面压力减小 D .导体环对桌面压力增大4. 闭合回路中的磁通量①随时间t变化的图像分别如①②③④所示，关于回路中产生的感应电动势的下列说法正确的是（）A、图①的回路中感应电动势恒定不变B、图②的回路中感应电动势变大C、图③的回路中O~t i时间内的感应电动势大于t|〜t2时间内的感应电动势D、图④的回路中感应电动势先变小再变大ntRA.□15.下图中所标的导体棒的长度为L,处于磁感应强度为B的匀强磁场中，棒运动的速度均BLv的是X X X X...v -BX *)30°XL -X X X XBA为V,产生的电动势为------------ *-B( )D6.如图所示，用导线做成的圆形线圈与一直导线构成以下几种位置组合，当减少直导线中电流时，下列说法正确的是灯正常发光的是（ ）A a 线圈中无感应电流产生B 、 b 线圈中将产生顺时针感应电流C c 线圈中将产生顺时针感应电流D 、d 线圈中可能有感应电流产生7•如图所示，A 、B 两灯相同，L 是带铁芯的电阻可不计的线圈，下列 说法中正确的是（）A. 开关K 合上瞬间，A 、B 两灯同时亮起来B.K合上稳定后，A B同时亮着C. K 断开瞬间，A 、B 同时熄灭D. K 断开瞬间，B 立即熄灭，A 过一会儿再熄灭 &处在匀强磁场中的闭合金属环从曲面上 h 高处滚下，又沿曲面的另一侧上升到最大高度,设环的初速度为零，摩擦不计，曲面处在图 8所示的磁场中，则此过程中（A. 环滚上的高度小于 hB. 环滚上的高度等于 hC. 由于环在作切割磁感线运动，故环中有感应电流产生D. 环损失的机械能等于环产生的焦耳热 9.如下图所示的四个日光灯的接线图中, S i 为起动器，S 2为电键，L 为镇流器，能使日光A B、计算题（共66分）10 （ 20分）.如图，一个半径为 L 的半圆形硬导体 从静止，匀强磁场的磁感应强度为 B ,回路电阻为 量为m 电阻为r ,重力加速度为g ，其余电阻不计，（1）当半圆形硬导体ab 的速度为v 时（未达到最大速度），求ab 两端的电压; （2）求半圆形硬导体 ab 所能达到的最大速度11 （ 22分）.一半径为r 的圆形导线框内有一匀强磁场，磁场方向垂直于 导线框所在平面，导线框的左端通过导线接一对水平放置的平行金属板, 两板间的距离为d , 磁场的磁感应强度 B 随时间t 均匀增大且关系式为： B= kt +B ）开始，在平行板内有一质量为m 的带电液滴静止于两板中间，该液滴可视为质点，重力加速度为g（1）求平行板两端的电压 （2 ）求液滴的带电量及电图8ab 在竖直U 型框架上释放 R 半圆形硬导体 ab 的质B12 ( 24分).水平放置的平行金属导轨左边接有电阻R= 1.5 Q ,轨道相距0.4m且所在处有竖直向下的匀强磁场，磁场随时间的变化关系如图2，金属棒ab横跨导轨两端，其电阻r =0.5 Q ,金属棒与电阻R相距1m,整个系统始终处于静止状态，求:(1 )当t = 0.1s时，通过金属棒ab的感应电流大小及方向;(2)当t = 0.3s时，金属棒ab受到的摩擦力大小及方向.柳铁一中第十六章电磁感应单元测试题参考答案1、3D 2、CAD解析:4. CD解析:充分利用楞次定律中“阻碍”的含义一一阻碍原磁通量的变化..■:①;某点的斜率表示①一t图象中，某两点连线的斜率表示该段时间内的该时刻的「:①~T.D 6、AC 7、ADB 磁通量不变，没有感应电流产生9、解析：日光灯电路的元器件的相关位置不能变，总电键与镇流器必须接在火线上，必须有电流通过灯管中的灯丝，但也可用电键手动代替起动器•故应选A、C选项.5、810、解答(1 )当半圆形硬导体ab的速度为v时，导体感应电动势E=2BLv回路感应电流I E一二2BLvR +r R +rab两端的电压U =IR /BLR VR + r(2)根据楞次定律可得导体ab受到的安培力F方向竖直向上，当F=mg时，导体ab达到的最大速度v m导体感应电动势= 2BLV m回路感应电流E 二2BLv m Rr R r导体ab受到的安培力2 22BLv m 4B L v mF = B2LI = 2BL m mR + r R + r11、解答Bt + B _ B(1)U =E 0二r 2=k 二r 2，上端为正极，下端为负极(2) 由于带电液滴处于静止状态，故带电液滴受力平衡，12、解答(1) 0〜0.2s 内，由于整个回路磁通量增加，由楞次定律可以得感应电流方向为从△① 0 1 x01由法拉第电磁感应定律E二 --- .—— -0.2V 加 0.2、E 0.2 感应电流I0.1AR + r 1.5+0.5(2) 0.2〜0.3s 时，由于整个回路磁通量增加， 由楞次定律可以得感应电流方向为从△① (0 2—0 1)汉04汉 1由法拉第电磁感应定律E = =(. 0)1 . 5E 04感应电流I0.2A当F =mg 时，即 2、24B L V mR r解得导体ab 达到的最大速度v mmg(R r) 4B 2L 2U"r 2，解得: mgdq 二，带负电R + r 1.5+0.5金属棒ab受到的安培力F = BLI =0.2 0.4 0.2 =0.016N,方向水平向左由于金属棒受力平衡，可得金属棒ab受到的摩擦力f = F = 0.016N,方向水平向右。
电磁感应测试题及答案
高二物理《电磁感应》测试题（一）1．关于磁通量的概念，下面说法正确的是（ ）A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B ．磁感应强度大的地方，线圈面积越大，则穿过线圈的磁通量也越大C ．穿过线圈的磁通量为零时，磁通量的变化率不一定为零D ．磁通量的变化，不一定由于磁场的变化产生的 2．下列关于电磁感应的说法中正确的是（ ）A ．只要闭合导体与磁场发生相对运动，闭合导体内就一定产生感应电流B ．只要导体在磁场中作用相对运动，导体两端就一定会产生电势差C ．感应电动势的大小跟穿过回路的磁通量变化成正比D ．闭合回路中感应电动势的大小只与磁通量的变化情况有关而与回路的导体材料无关 5．如图1所示，一闭合金属圆环用绝缘细绳挂于O 点，将圆环拉离平衡位置并释放， 圆环摆动过程中经过匀强磁场区域，则（空气阻力不计） （ ）A ．圆环向右穿过磁场后，还能摆至原高度B ．在进入和离开磁场时，圆环中均有感应电流C ．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大D ．圆环最终将静止在平衡位置6．如图（2），电灯的灯丝电阻为2Ω，电池电动势为2V ，内阻不计，线圈匝数足够多，其直流电阻为3Ω．先合上电键K ，稳定后突然断开K ，则下列说法正确的是（ ）A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相同D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相反 7．如果第6题中，线圈电阻为零，当K 突然断开时，下列说法正确的是（ ） A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同 B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反 C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相同 D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相反8．如图（3），一光滑的平面上，右方有一条形磁铁，一金属环以初速度V 沿磁铁的中线向右滚动，则以下说法正确的是（ ）A 环的速度越来越小B 环保持匀速运动C 环运动的方向将逐渐偏向条形磁铁的N 极D 环运动的方向将逐渐偏向条形磁铁的S 极9．如图（4）所示，让闭合矩形线圈abcd 从高处自由下落一段距离后进入匀强磁场，从bc 边开始进入磁场到ad 边刚进入磁场的这一段时间里，图（5）所示的四个V 一t 图象中，肯定不能表示线圈运动情况的是 （ ）10．如图（6）所示，水平放置的平行金属导轨左边接有电阻R ，轨道所在处有竖直向下的匀强磁场，金属棒ab 横跨导轨，它在外力的作用下向右匀速运动，速度为v 。
高三物理电磁感应试题答案及解析
高三物理电磁感应试题答案及解析1.电磁感应现象在生活及生产中的应用非常普遍，下列不属于电磁感应现象及其应用的是【答案】 C【解析】试题分析: 发电机是利用线圈在磁场中做切割磁感线运动从而产生电流---电磁感应现象来工作的，所以A属于电磁感应现象及其应用；动圈式话筒是利用说话时空气柱的振动引起绕在磁铁上的线圈做切割磁感线运动，从而产生随声音变化的电流，利用了电磁感应现象，所以B属于电磁感应现象及其应用；电动机是利用通电线圈在磁场中受力转动的原理来工作的，所以C不属于电磁感应现象及其应用；变压器是利用电磁感应现象的原理来改变交流电压的，所以D属于电磁感应现象及其应用，故选C。
【考点】电磁感应2.在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度大小相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，如图所示。
一个质量为m、电阻为R、边长也为L的正方形线框在t＝0时刻以速度v0进入磁场，恰好做匀速直线运动，若经过时间t，线框ab边到达gg′与ff′中间位置时，线框又恰好做匀速运动，则下列说法正确的是（）A．当ab边刚越过ff′时，线框加速度的大小为gsinθB．t时刻线框匀速运动的速度为C．t时间内线框中产生的焦耳热为D．离开磁场的过程中线框将做匀速直线运动【答案】BC【解析】当ab边进入磁场时，有E=Blv0，I=E/R，mgsinθ=BIl，有B2l2v/R=mgsinθ.当ab边刚越过f′时，线框的感应电动势和电流均加倍，则线框做减速运动，有4B2I2v/R=4mgsinθ，加速向上为3gsinθ，A错误；t0时刻线框匀速运动的速度为v，则有4B2I2v/R=mgsinθ，解得v=v/4，B正确；线框从进入磁场到再次做匀速运动过程，沿斜面向下运动距离为3l/2,则由功能关系得线框中产生的焦耳热为Q=3mglsinθ/2+（mv02/2-mv2/2）=3mgls inθ/2+15mv2/32，C正确；线框离开磁场时做加速运动，D错误。
高中物理电磁感应测试题及参考答案
高中物理电磁感应测试题及参考答案一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有：（）A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：（）A、阻碍引起感应电流的磁通量；B、与引起感应电流的磁场反向；C、阻碍引起感应电流的磁通量的变化；D、与引起感应电流的磁场方向相同。
3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（）A.线圈中感应电动势每秒增加2VB.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是（）A． B． C． D．5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB的运动情况是：（）A、向右加速运动；B、向右减速运动；C、向右匀速运动；D、向左减速运动。
高中物理电磁感应练习题及答案
高中物理电磁感应练习题及答案一、选择题1、在电磁感应现象中，下列说法正确的是：A.感应电流的磁场总是阻碍原磁通量的变化B.感应电流的磁场方向总是与原磁场的方向相反C.感应电流的磁场方向总是与原磁场的方向相同D.感应电流的磁场方向与原磁场方向无关答案：A.感应电流的磁场总是阻碍原磁通量的变化。
2、一导体在匀强磁场中匀速切割磁感线运动，产生感应电流。
下列哪个选项中的物理量与感应电流大小无关？A.磁感应强度B.导体切割磁感线的速度C.导体切割磁感线的长度D.导体切割磁感线的角度答案：D.导体切割磁感线的角度。
二、填空题3、在电磁感应现象中，当磁通量增大时，感应电流的磁场方向与原磁场方向_ _ _ _ ；当磁通量减小时，感应电流的磁场方向与原磁场方向 _ _ _ _。
答案：相反；相同。
31、一根导体在匀强磁场中以速度v运动，切割磁感线，产生感应电动势。
如果只增大速度v，其他条件不变，则产生的感应电动势将_ _ _ _ ；如果保持速度v不变，只减小磁感应强度B，其他条件不变，则产生的感应电动势将 _ _ _ _。
答案：增大；减小。
三、解答题5、在电磁感应现象中，有一闭合电路，置于匀强磁场中，接上电源后有电流通过，现将回路断开，换用另一电源重新接上，欲使产生的感应电动势增大一倍，应采取的措施是（）A.将回路绕原路转过90°B.使回路长度变为原来的2倍C.使原电源的电动势增大一倍D.使原电源的电动势和回路长度都增大一倍。
答案：A.将回路绕原路转过90°。
法拉第电磁感应定律是电磁学中的重要规律之一，它描述了变化的磁场产生电场，或者变化的电场产生磁场的现象。
这个定律是法拉第在1831年发现的，它为我们打开了一个全新的领域——电磁学，也为我们的科技发展提供了强大的理论支持。
在高中物理中，法拉第电磁感应定律主要通过实验和理论推导来展示，让学生们能够更直观地理解这个重要的规律。
高中的学生们已经对电场和磁场的基本概念有了一定的了解，他们已经掌握了电场线和磁场线的概念，以及安培定则等基本知识。
(典型题)高中物理选修二第二章《电磁感应》测试卷(含答案解析)
一、选择题1．(0分)[ID ：128579]如图，A 、B 是两个完全相同的灯泡，L 是自感线圈，自感系数很大，电阻可以忽略，则以下说法正确的是（ ）A ．当K 闭合时，A 灯先亮，B 灯后亮B ．当K 闭合时，B 灯先亮C ．当K 闭合时，A 、B 灯同时亮，随后B 灯更亮，A 灯熄灭D ．当K 闭合时，A 、B 灯同时亮，随后A 灯更亮，B 灯亮度不变2．(0分)[ID ：128575]科学家发现一种新型合金材料N 45Co5n40Sn10i M （），只要略微加热该材料下面的铜片，这种合金就会从非磁性合金变成强磁性合金。
将两个相同的条状新型合金材料竖直放置，在其正上方分别竖直、水平放置两闭合金属线圈，如图甲、乙所示。
现对两条状新型合金材料下面的铜片加热，则（ ）A ．甲图线圈有收缩的趋势B ．乙图线圈有收缩的趋势C ．甲图线圈中一定产生逆时针方向的感应电流D ．乙图线圈中一定产生顺时针方向的感应电流3．(0分)[ID ：128569]如图所示，MPQN 是边长为L 和2L 的矩形，由对角线MQ 、NP 与MN 、PQ 所围的两个三角形区域内充满磁感应强度大小相等、方向相反的匀强磁场。
边长为L 的正方形导线框，在外力作用下水平向右匀速运动，右边框始终平行于MN 。
设导线框中感应电流为i 且逆时针流向为正。
若0t =时右边框与MN 重合，1t t =时右边框刚好到G 点，则右边框由MN 运动到PQ 的过程中，下列i t -图像正确的是（ ）A．B．C．D．4．(0分)[ID：128567]如图所示灯A L，B L完全相同，带铁芯的线圈L的电阻可忽略。
则（）A．S闭合瞬间，A L，B L都不立即亮B．S闭合瞬间，A L不亮，B L立即亮C．S闭合的瞬间，A L，B L同时发光，接着A L变暗，B L更亮，最后A L熄灭D．稳定后再断开S的瞬间，B L熄灭，A L比B L（原先亮度）更亮5．(0分)[ID：128557]关于物理学史，正确的是（）A．安培根据通电螺线管磁场与条形磁铁磁场极为相似提出分子电流假设，揭示磁现象的本质B．奥斯特发现电流可以使周围的小磁针发生偏转，称为电磁感应C．法拉第通过电磁感应的实验总结出法拉第电磁感应定律D．楞次通过实验研究总结出楞次定律，可以判定通电直导线产生的磁场方向6．(0分)[ID：128534]在空间存在着竖直向上的各处均匀的磁场，将一个不变形的单匝金属圆线圈放入磁场中，规定线圈中感应电流方向如图甲所示的方向为正．当磁场的磁感应强度B随时间t的变化规律如图乙所示时，图丙中能正确表示线圈中感应电流随时间变化的图线是（）A．B．C．D．7．(0分)[ID：128530]如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略。
最新人教版高中物理选修3-2测试题及答案全套
最新人教版高中物理选修3-2测试题及答案全套单元测评(一)电磁感应(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A、B、D项不是电磁感应现象，C项是电磁感应现象．答案：C如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流．如果转过的角度超过60°(60°～300°)，bc 边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．答案：D如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点可知B a＞B b＞B c，由Φ＝BS可得Φa ＞Φb＞Φc，故C项正确．答案：C如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内、S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外、S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．答案：A5．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图所示，下列关于回路中产生的感应电动势的论述，正确的是()①②③④A．图①中回路产生的感应电动势恒定不变B．图②中回路产生的感应电动势一直在变大C．图③中回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中回路产生的感应电动势先变小再变大解析：图④中磁通量的变化率先变小后变大，因此，回路产生的感应电动势先变小再变大．答案：D6．(多选题)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是因为()A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，阻断涡流回路，来减少电能转化成铁芯的内能，提高效率是防止涡流而采取的措施．本题正确选项是BD.答案：BD7．(多选题如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能()A．变为0B．先减小后不变C．等于F D．先增大再减小解析：导体棒a在恒力F作用下加速运动，最后匀速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．由力平衡可知，导体棒b受到的摩擦力先沿斜面向上逐渐减小，最后不变，所以选项A、B正确，选项C、D错误．答案：AB8．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()A BC D解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；lv～2lv段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．答案：B9．(多选题)如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v.若将金属棒的运动速度变为2v，(除R外，其余电阻不计，导轨光滑)则() A．作用在ab上的外力应增大到原来的2倍B．感应电动势将增大为原来的4倍C．感应电流的功率将增大为原来的2倍D．外力的功率将增大为原来的4倍解析：由平衡条件可知，F＝B2L2Rv，可见，将金属棒的运动速度变为2v时，作用在ab上的外力应增大到原来的2倍，外力的功率将增大为原来的4倍．答案：AD10．(多选题)如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是()A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C．闭合开关S待电路达到稳定，D2熄灭，D1比原来更亮D．闭合开关S待电路达到稳定，再将S断开的瞬间，D2立即熄灭，D1闪亮一下再熄灭解析：由于线圈的电阻可忽略不计、自感系数足够大，在开关S闭合的瞬间线圈的阻碍作用很大，线圈中的电流为零，所以通过D1、D2的电流大小相等，A项正确、B项错误；闭合开关S待电路达到稳定时线圈短路，D1中电流为零，回路电阻减小，D2比原来更亮，C项错误；闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，线圈和D1形成回路，D1闪亮一下再熄灭，D项正确．答案：AD如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C项错误．答案：D光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，此时的机械能为mga ，整个过程中减少的机械能为mg (b －a )＋12m v 2，全部转化为内能，所以D 项正确．答案：D第Ⅱ卷(非选择题，共52分)二、实验题(本题有2小题，共14分．请按题目要求作答)13．(6分)如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A 和B .将线圈B 的两端与漆包线CD 相连，使CD 平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N 极的偏转情况？线圈A 中电流稳定后，小磁针又怎样偏转？解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B 内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．答案：在开关合上的瞬间，小磁针的N极向纸内偏转．(3分)当线圈A内的电流稳定以后，小磁针又回到原来的位置(3分)14．(8分)如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏．答案：(1)如图所示．(4分)(2)右(2分)左(2分)三、计算题(本题有3小题，共38分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)15．(10分)匀强磁场的磁感应强度B＝0.8 T，矩形线圈abcd的面积S＝0.5 m2，共10匝，开始B与S垂直且线圈有一半在磁场中，如图所示．(1)当线圈绕ab边转过60°时，线圈的磁通量以及此过程中磁通量的改变量为多少？(2)当线圈绕dc边转过60°时，求线圈中的磁通量以及此过程中磁通量的改变量．解析：(1)当线圈绕ab转过60°时，Φ＝BS⊥＝BS cos 60°＝0.8×0.5×12Wb＝0.2 Wb(此时的S⊥正好全部处在磁场中)．在此过程中S⊥没变，穿过线圈的磁感线条数没变，故磁通量变化量ΔΦ＝0. (5分)(2)当线圈绕dc 边转过60°时，Φ＝BS ⊥， 此时没有磁场穿过S ⊥，所以Φ＝0； 不转时Φ1＝B ·S2＝0.2 Wb ，转动后Φ2＝0，ΔΦ＝Φ2－Φ1＝－0.2 Wb ， 故磁通量改变了0.2 Wb. (5分) 答案：(1)0 (2)0.2 Wb16．(14分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图20所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小； (2)电容器所带的电荷量q .解析 (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离为x ，所用时间为t ，则有E ＝Bl v (2分) I ＝E4R(2分) t ＝xv (2分) Q ＝I 2(4R )t (2分)由上述方程得v ＝4QRB 2l 2x (2分)(2)设电容器两极板间的电势差为U ，则有U ＝IR ，电容器所带电荷量q ＝CU ，(2分) 解得q ＝CQRBlx (2分) 答案：(1)4QR B 2l 2x(2)CQRBlx17．(14分)如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动，受力平衡， 有F 安＝G ，即BIL ＝mg ①(2分)解得B ＝mgIL ②(2分)(2)由法拉第电磁感应定律得导体棒产生的感应电动势 E ＝BL v ③(1分)闭合电路中产生的感应电流I ＝ER ④(1分) 由②③④式解得v ＝I 2Rmg (2分)(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m ， 由机械能守恒定律得12m v 2m ＝mgh (2分)感应电动势的最大值E m ＝Bl v m (1分) 感应电流的最大值I m ＝E mR (1分) 解得I m ＝mg 2ghIR .(2分)答案：(1)mgIL (2)I 2R mg (3)mg 2gh IR单元测评(二) 交变电流(时间：90分钟 满分：100分) 第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．) 1．在下图中，不能产生交变电流的是( )ABCD解析：矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电，而A图中的转轴与磁场方向平行，线圈中无电流产生，所以选A.答案：A2．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为()A．i′＝I m sin ωt B．i′＝I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R，根据欧姆定律可得电流的最大值为I m′＝4E m2R＝2I m，因此，电流的变化规律为i′＝2I m sin 2ωt.答案：D3.(多选题)如图是某种正弦式交变电压的波形图，由图可确定该电压的()A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m 2＝220 V ，表达式为u ＝U m sin 2πT t (V)＝311sin100πt (V)，故选项B 、C正确，选项A 、D 错误．答案：BC4.(多选题)如图所示，变频交变电源的频率可在20 Hz 到20 kHz 之间调节，在某一频率时，L 1、L 2两只灯泡的炽热程度相同．则下列说法中正确的是 ( )A ．如果将频率增大，L 1炽热程度减弱、L 2炽热程度加强B ．如果将频率增大，L 1炽热程度加强、L 2炽热程度减弱C ．如果将频率减小，L 1炽热程度减弱、L 2炽热程度加强D ．如果将频率减小，L 1炽热程度加强、L 2炽热程度减弱解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.答案：BC5．(多选题)如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率解析：提高输电电压U1，由于输入功率不变，则I1将减小，又因为I2＝n1n2I1，所以I2将减小，故A项对；线路功率损耗P损＝I22R，因此功率损耗在减小，电压损失减小，故B项、C项错误；因线路损耗功率减小，因此利用率将升高，D项正确．答案：AD6．如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是()甲乙A．在t1到t2时间内，a、b相吸B．在t2到t3时间内，a、b相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大解析：t1到t2时间内，a中电流减小，a中的磁场穿过b且减小，因此b中产生与a同向的磁场，故a、b相吸，A选项正确；同理B选项正确；t1时刻a 中电流最大，但变化率为零，b中无感应电流，故两线圈的作用力为零，故C 选项正确；t2时刻a中电流为零，但此时电流的变化率最大，b中的感应电流最大，但相互作用力为零，故D选项错误．因此，错误的应是D.答案：D7．如图所示是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V40 W”，当灯泡所消耗的功率都调到20 W时，消耗功率最小的台灯是()ABCD解析：利用变阻器调节到20 W时，除电灯消耗电能外，变阻器由于热效应也要消耗一部分电能，使台灯消耗的功率大于20 W，利用变压器调节时，变压器的输入功率等于输出功率，本身不消耗电能，所以C中台灯消耗的功率最小．答案：C8．一电阻接一直流电源，通过4 A的电流时热功率为P，若换接一正弦交流电源，它的热功率变为P2，则该交流电电流的最大值为()A．4 A B．6 A C．2 A D．4 2 A解析：由P＝I2R得R＝PI2＝P16，接交流电时，P2＝I′2P16，2I′2＝16，I′＝42A，所以I m＝2I′＝4 A．应选A.答案：A9．(多选题)如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100∶1，电流比为10∶1，电压表的示数为220 V，电流表的示数为10 A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2 200 WD．线路输送电功率是2.2×106 W解析：电压互感器应并联在电路中，并且是降压变压器，即图中a为电压互感器，由其读数知，输电线上的电压为22 000 V，同理可知输电线上的电流为100 A.答案：BD10．水电站向小山村输电，输送电功率为50 kW ，若以1 100 V 送电，则线路损失为10 kW ，若以3 300 V 送电，则线路损失可降为( )A ．3.3 kWB ．1.1 kWC ．30 kWD ．11 kW解析：由P ＝UI ，ΔP ＝I 2R 可得：ΔP ＝P2U2R ，所以当输送电压增大为原来3倍时，线路损失变为原来的19，即ΔP ＝1.1 kW.答案：B11．如图所示，理想变压器的原、副线圈的匝数比n 1∶n 2＝2∶1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈电阻为R ，当输入端接通电源后，电流表读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为( )A ．4IR ＋mg vI B.mg v I C ．4IRD.14IR ＋mg v I 解析：根据电流与匝数的关系知变压器的输出电流为2I ，电动机消耗的总功率为P 2＝mg v ＋4IR ，又变压器的输入功率P 1＝UI ＝P 2＝mg v ＋4I 2R ，则U ＝mg vI ＋4IR ，故A 项正确．答案：A12．(多选题)如图所示，M是一小型理想变压器，接线柱a、b接在电压u ＝311sin 314t (V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2是半导体热敏传感器(温度升高时R2的电阻减小)，电流表A2安装在值班室，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()A．A1的示数增大，A2的示数减小B．A1的示数不变，A2的示数增大C．V1的示数不变，V2的示数减小D．V1的示数增大，V2的示数增大解析：传感器R2所在处出现火警，温度升高，则R2电阻减小，副线圈负载电阻减小．因输出电压不变，所以副线圈电流增大，则电阻R3两端电压增大，电压表V2的示数减小，电流表A2的示数减小．副线圈电流增大，则原线圈电流增大，但输入电压不变，即电流表A1的示数增大，电压表V1的示数不变．答案：AC第Ⅱ卷(非选择题，共52分)二、计算题(本题有4小题，共52分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．(12分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图甲所示．发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E m＝nωΦm，其中Φm为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．甲乙解析：从Φ－t图线看出Φm＝1.0×10－2Wb，T＝3.14×10－2s.(2分) 已知感应电动势的最大值E m＝nωΦm，又ω＝2πT.(3分)故电路中电流最大值I m＝E mR＋r＝n·2π·ΦmT(R＋r)＝100×2×3.14×1.0×10－23.14×(95＋5.0)×10－2A＝2 A(4分)交流电流表读数是交变电流的有效值，即I＝I m2＝1.4 A．(3分)答案：1.4 A14．(12分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V 时则导电，低于u＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s 内导电多少次？每个周期内的导电时间为多少？解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt V ．(2分)其中ω＝2πf ，f ＝50 Hz ，T ＝1f ＝0.02 s ，得u ＝2202sin100πt V ．(2分)把u ′＝110 2 V 代入上述表达式得到t 1＝1600 s ，t 2＝5600s(2分) 所以每个周期内的通电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175s ．(3分) 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T ＝100.(3分)答案：100次 175s 15．(14分)如图所示，变压器原线圈输入电压为220 V ，副线圈输出电压为36 V ，两只灯泡的额定电压均为36 V ，L 1额定功率为12 W ，L 2额定功率为6 W ．求：(1)该变压器的原、副线圈匝数比．(2)两灯均工作时原线圈的电流以及只有L 1工作时原线圈中的电流．解析：(1)由变压比公式得U 1U 2＝n 1n 2(2分) n 1n 2＝22036＝559.(2分) (2)两灯均工作时，由能量守恒得P 1＋P 2＝U 1I 1(3分)I 1＝P 1＋P 2U 1＝12＋6220A ＝0.082 A(2分) 只有L 1灯工作时，由能量守恒得P 1＝U 1I ′1(3分)解得I ′1＝P 1U 1＝12220A ＝0.055 A ．(2分) 答案：(1)55∶9 (2)0.082 A 0.055 A16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500 V ，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW ，该村的用电电压是220 V .(1)输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；(2)如果该村某工厂用电功率为60 kW ，则该村还可以装“220 V ,40 W”的电灯多少盏？解析：(1)因为P损＝I22R线(2分)所以I2＝P损R线＝4×10310A＝20 A(1分)I1＝PU1＝100×103500A＝200 A(2分)则n1n2＝I2I1＝20200＝110(1分)U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V(2分)则n3n4＝U3U4＝4 800220＝24011.(1分)(2)设还可装灯n盏，据功率相等有P3＝P4(1分)其中P4＝(n×40＋60×103) W(1分)P3＝(100－4) kW＝96 kW(1分)所以n＝900.(2分)答案：(1)1∶10240∶11(2)900盏单元测评(三)传感器(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C2．(多选题)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．答案：AD3．街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B4．(多选题)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．答案：AC5.传感器是一种采集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()①若F向下压膜片电极，电路中有从a到b的电流②若F向下压膜片电极，电路中有从b到a的电流③若F向下压膜片电极，电路中不会有电流产生④若电流表有示数，说明压力F发生变化⑤若电流表有示数，说明压力F不会发生变化A．②④B．①④C．③⑤D．①⑤解析：当下压时，因为C＝εr S4πkd，d减小，C增大，在U不变时，因为C＝QU，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.答案：A6.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时()。
