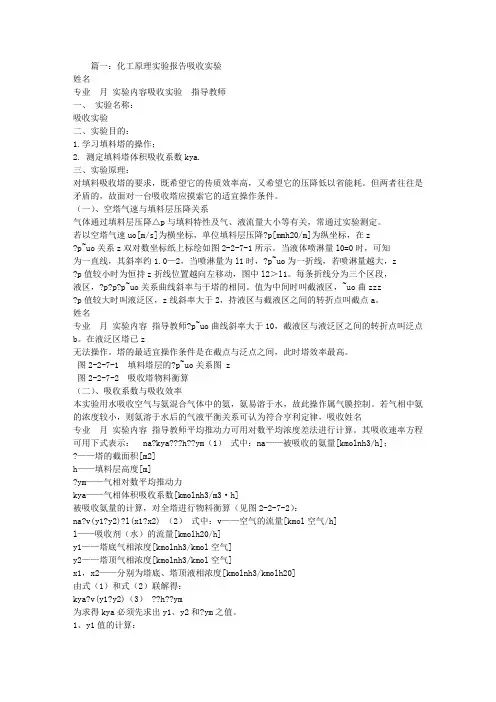

篇一：化工原理实验报告吸收实验姓名专业月实验内容吸收实验指导教师一、实验名称：吸收实验二、实验目的：1.学习填料塔的操作；2. 测定填料塔体积吸收系数kya.三、实验原理：对填料吸收塔的要求，既希望它的传质效率高，又希望它的压降低以省能耗。
但两者往往是矛盾的，故面对一台吸收塔应摸索它的适宜操作条件。
（一）、空塔气速与填料层压降关系气体通过填料层压降△p与填料特性及气、液流量大小等有关，常通过实验测定。
若以空塔气速uo[m/s]为横坐标，单位填料层压降?p[mmh20/m]为纵坐标，在z?p~uo关系z双对数坐标纸上标绘如图2-2-7-1所示。
当液体喷淋量l0=0时，可知为一直线，其斜率约1.0—2，当喷淋量为l1时，?p~uo为一折线，若喷淋量越大，z?p值较小时为恒持z折线位置越向左移动，图中l2＞l1。
每条折线分为三个区段，液区，?p?p?p~uo关系曲线斜率与干塔的相同。
值为中间时叫截液区，~uo曲zzz?p值较大时叫液泛区，z线斜率大于2，持液区与截液区之间的转折点叫截点a。
姓名专业月实验内容指导教师?p~uo曲线斜率大于10，截液区与液泛区之间的转折点叫泛点b。
在液泛区塔已z无法操作。
塔的最适宜操作条件是在截点与泛点之间，此时塔效率最高。
图2-2-7-1 填料塔层的?p~uo关系图 z图2-2-7-2 吸收塔物料衡算（二）、吸收系数与吸收效率本实验用水吸收空气与氨混合气体中的氨，氨易溶于水，故此操作属气膜控制。
若气相中氨的浓度较小，则氨溶于水后的气液平衡关系可认为符合亨利定律，吸收姓名专业月实验内容指导教师平均推动力可用对数平均浓度差法进行计算。
其吸收速率方程可用下式表示： na?kya???h??ym（1）式中：na——被吸收的氨量[kmolnh3/h]；?——塔的截面积[m2]h——填料层高度[m]?ym——气相对数平均推动力kya——气相体积吸收系数[kmolnh3/m3·h]被吸收氨量的计算，对全塔进行物料衡算（见图2-2-7-2）：na?v(y1?y2)?l(x1?x2) （2）式中：v——空气的流量[kmol空气/h]l——吸收剂（水）的流量[kmolh20/h]y1——塔底气相浓度[kmolnh3/kmol空气]y2——塔顶气相浓度[kmolnh3/kmol空气]x1，x2——分别为塔底、塔顶液相浓度[kmolnh3/kmolh20]由式（1）和式（2）联解得：kya?v(y1?y2)（3） ??h??ym为求得kya必须先求出y1、y2和?ym之值。
