隧道监控监测的目的及实施计划

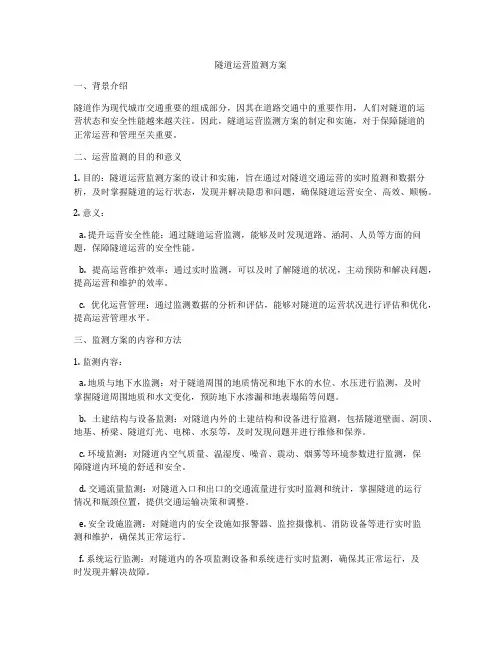

隧道运营监测方案
隧道运营监测方案一、背景介绍隧道作为现代城市交通重要的组成部分，因其在道路交通中的重要作用，人们对隧道的运营状态和安全性能越来越关注。
因此，隧道运营监测方案的制定和实施，对于保障隧道的正常运营和管理至关重要。
二、运营监测的目的和意义1. 目的：隧道运营监测方案的设计和实施，旨在通过对隧道交通运营的实时监测和数据分析，及时掌握隧道的运行状态，发现并解决隐患和问题，确保隧道运营安全、高效、顺畅。
2. 意义：a. 提升运营安全性能：通过隧道运营监测，能够及时发现道路、涵洞、人员等方面的问题，保障隧道运营的安全性能。
b. 提高运营维护效率：通过实时监测，可以及时了解隧道的状况，主动预防和解决问题，提高运营和维护的效率。
c. 优化运营管理：通过监测数据的分析和评估，能够对隧道的运营状况进行评估和优化，提高运营管理水平。
三、监测方案的内容和方法1. 监测内容：a. 地质与地下水监测：对于隧道周围的地质情况和地下水的水位、水压进行监测，及时掌握隧道周围地质和水文变化，预防地下水渗漏和地表塌陷等问题。
b. 土建结构与设备监测：对隧道内外的土建结构和设备进行监测，包括隧道壁面、洞顶、地基、桥梁、隧道灯光、电梯、水泵等，及时发现问题并进行维修和保养。
c. 环境监测：对隧道内空气质量、温湿度、噪音、震动、烟雾等环境参数进行监测，保障隧道内环境的舒适和安全。
d. 交通流量监测：对隧道入口和出口的交通流量进行实时监测和统计，掌握隧道的运行情况和瓶颈位置，提供交通运输决策和调整。
e. 安全设施监测：对隧道内的安全设施如报警器、监控摄像机、消防设备等进行实时监测和维护，确保其正常运行。
f. 系统运行监测：对隧道内的各项监测设备和系统进行实时监测，确保其正常运行，及时发现并解决故障。
2. 监测方法：a. 传感器和仪器：利用地下水位计、倾斜仪、测力计、温湿度传感器、烟雾探测器、摄像头等各种传感器和仪器进行实时监测。
b. 数据采集与存储：通过监测设备采集到的数据，进行实时传输和存储，并进行分析和处理。
版公路隧道工程监控量测实施方案细则
版公路隧道工程监控量测实施方案细则一、工程概况这条隧道，它穿越山岭，横跨两地，全长5.2公里，堪称版公路的重要枢纽。
隧道所处的地质条件复杂，岩层多变，地下水流丰富，施工难度和安全风险都相当高。
因此，为了确保工程质量和安全，我们制定了这套监控量测实施方案。
二、监控量测目的监控量测的目的，简单来说，就是实时掌握隧道施工过程中的各种变化，如围岩稳定性、地表沉降、地下水位等，从而确保施工安全，预防事故发生，保障工程顺利进行。
三、监控量测内容1.围岩稳定性监测：通过在隧道内布设位移计、收敛计等设备，实时监测围岩的变形情况，判断其稳定性。
2.地表沉降监测：在隧道上方地表布设水准点，定期进行水准测量，掌握地表沉降情况。
3.地下水位监测：在隧道周边布设水位观测井，实时监测地下水位变化，预防涌水事故。
4.支撑结构监测：对隧道内的钢拱架、喷射混凝土等支撑结构进行应力、位移等参数的监测，确保其受力合理、稳定可靠。
5.环境监测：对隧道内的空气质量、温度、湿度等环境参数进行监测，确保施工环境达标。
四、监控量测方法1.仪器监测：采用高精度仪器进行监测，如全站仪、水准仪、位移计等，确保数据准确可靠。
2.人工监测：在仪器监测的基础上，增加人工巡查，对隧道内外的异常情况进行及时发现、及时处理。
3.数据分析：对监测数据进行分析，采用统计学、力学等分析方法，预测隧道施工过程中的潜在风险。
五、监控量测流程1.施工前准备：布设监测点，安装监测设备，检查设备运行情况。
2.施工过程中监测：按照监测计划，定期进行数据采集、分析、预警。
3.数据反馈：将监测数据及时反馈给施工方，指导施工调整。
4.应急处置：对监测数据异常情况进行应急处置，确保施工安全。
六、监控量测保障措施1.建立健全组织机构：成立专门的监控量测小组，明确责任分工，确保监控量测工作的顺利进行。
2.培训专业人才：对监控量测人员进行专业培训，提高其业务水平。
3.完善管理制度：建立健全监控量测管理制度，确保监控量测工作的规范化和制度化。
高速隧道监控工作计划范文
高速隧道监控工作计划范文第一章：引言1.1 研究背景随着城市交通拥堵程度的增加，高速公路建设规模也在不断扩大。
为了保证高速公路的安全和顺畅运行，高速隧道的监控工作显得尤为重要。
高速隧道监控系统具有实时响应、高效性和可靠性等优势，可以提供及时的安全警报和异常处理。
本工作计划旨在制定高速隧道监控工作的详细计划，确保监控系统的正常运行和有效性。
1.2 工作计划目标本工作计划的主要目标是确保高速隧道监控工作的持续有效运行。
具体目标包括：1) 确保高速隧道监控系统的安全性和稳定性；2) 提高高速隧道监控系统的响应速度和准确性；3) 加强对高速隧道监控系统的管理和维护；4) 提升高速隧道监控人员的技术水平和服务意识。
第二章：组织结构和职责2.1 组织结构高速隧道监控工作组织结构如下：1) 领导小组：负责制定高速隧道监控工作的年度计划和指导方针；2) 监控中心：负责高速隧道监控系统的日常运行和管理；3) 技术支持组：负责高速隧道监控设备的安装、维护和升级；4) 值班人员：负责高速隧道监控系统的实时监控和异常处理。
2.2 职责各个部门和人员的职责如下：1) 领导小组：负责制定高速隧道监控工作的年度计划和指导方针，并指导各个部门的工作；2) 监控中心：负责高速隧道监控系统的日常运行和管理，及时发现并处理异常情况；3) 技术支持组：负责高速隧道监控设备的安装、维护和升级，提供技术支持和培训；4) 值班人员：负责高速隧道监控系统的实时监控，及时发现并处理异常情况。
第三章：工作内容3.1 监控设备的安装和配置为了达到实时监控的目的，需要在高速隧道的关键位置安装监控设备。
具体包括摄像头、传感器和报警器等设备。
同时，还需要对监控设备进行配置，确保其正常运行和按预期工作。
3.2 监控系统的网络建设为了实现高速隧道监控的实时和远程管理，需要建立一个可靠的网络系统。
这个系统可以传输监控数据和命令，同时提供远程管理和维护功能。
网络建设的关键是要保证网络的稳定和安全。
(隧道)监控量测实施方案#优选.
监控量测实施方案1监控量测目的⑴确保施工安全及结构的长期稳定性。
⑵验证支护结构效果，确认支护参数和施工方法的准确性或为调整支护参数和施工方法提供依据。
⑶确定二次衬砌施做时间。
⑷监控工程对周围环境影响。
⑸积累量测数据，为信息化设计与施工提供依据。
2监控量测项目监控量测分为必测项目和选测项目两类。
必测项目是隧道工程应进行的日常监控量测项目；选测项目是为满足隧道设计与施工的特殊要求进行的监控量测项目。
⑴必测项目包括：洞内外观察；水平相对净空变化量测；拱顶相对下沉量测；浅埋地段地表下沉量测；⑵选测项目包括：围岩内部变形量测；隧道隆起量测；爆破震动量测；孔隙水压力量测；水量量测。
3监控量测断面及测点布置原则⑴拱顶下沉测点和净空变化测点应布置在同一断面上，拱顶下沉测点原则上设置在拱顶轴线附近，当隧道跨度较大时，结合施工方法在拱部增设测点。
⑵净空变化量测测线数，参考下表。
⑶选测项目量测断面及测点布置应考虑围岩代表性、围岩变化、施工方法及支护参数的变化。
监控量测断面应在相应段落施工初期优先设置，并及时开展量测工作。
⑷不同断面的测点应布置在相同部位，测点应尽量对称布置，以便数据的相互验证。
4监控量测频率⑴必测项目的监控量测频率应根据测点距开挖面的距离及位移速度确定。
由位移速度决定的监控量测频率和由开挖面的距离决定的监控量测频率之中，原则上采用较高的频率值。
出现异常情况或不良地质时，应增大监控量测频率。
⑵开挖面地质素描、支护状态、影响范围内的建（构）筑物的描述应每施工循环记录一次。
必要时，影响范围内的建（构）筑物的描述频率应加大。
⑶选测项目监控量测频率应根据设计和施工要求以及必测项目反馈信息的结果确定。
5监控量测控制基准⑴监控量测控制基准包括隧道内位移、爆破震动等，应根据地质条件、隧道施工安全性、隧道结构的长期稳定性，以及周围建（构）筑特点和重要性等因素制定。
⑵隧道初期支护极限相对位移可参考下表。
⑶位移控制基准应根据测点距开挖面的距离，由初期支护极限相对位移按下表要求确定。
隧道监控量测总结报告
隧道监控量测总结报告隧道监控量测是指通过各种传感器和监控设备对隧道内部的各种参数进行实时监测和记录，以确保隧道的安全运行。
本报告旨在总结隧道监控量测的目的、方法和应用，并分析其中的优缺点。
一、引言隧道是现代交通运输系统中重要的组成部分，具有连接两个地区的作用。
然而，隧道的特殊环境和复杂结构使得其安全运行面临许多挑战。
因此，隧道监控量测成为保障隧道安全的重要手段。
二、隧道监控量测的目的隧道监控量测的主要目的是实时监测隧道内部的各种参数，包括温度、湿度、气体浓度、振动等，以及监控隧道结构的变形和破损情况。
通过监控量测数据的分析，可以及时发现隧道内部的异常情况，并采取相应的措施进行修复和维护，以保障隧道的安全运行。
三、隧道监控量测的方法隧道监控量测主要依靠各种传感器和监控设备来实现。
常见的传感器包括温度传感器、湿度传感器、气体传感器、加速度传感器等，用于监测隧道内部的温度、湿度、气体浓度和振动等参数。
监控设备则主要包括数据采集系统、数据传输系统和数据处理系统，用于采集、传输和处理监测数据。
同时，还可以借助视频监控系统对隧道进行实时监控，以提高安全性。
四、隧道监控量测的应用隧道监控量测在隧道建设和运营过程中具有广泛的应用。
在隧道建设阶段，可以通过监控量测来实时监测施工质量和进度，及时发现施工中的问题并进行调整。
在隧道运营阶段，可以通过监控量测来实时监测隧道内部的各种参数，及时发现隧道内部的异常情况，保障隧道的安全运行。
此外，隧道监控量测还可以用于预测隧道的寿命和维护周期，为隧道的维护和修复提供依据。
五、隧道监控量测的优缺点隧道监控量测的优点在于可以实时监测隧道内部的各种参数，及时发现异常情况，提高隧道的安全性；同时，监控量测还可以帮助隧道管理者预测隧道的寿命和维护周期，提高维护效率。
然而，隧道监控量测也存在一些缺点，包括成本较高、技术要求较高、数据处理复杂等问题。
六、结论隧道监控量测是保障隧道安全运行的重要手段，通过实时监测隧道内部的各种参数和结构变形情况，可以及时发现隧道的异常情况，并采取相应的措施进行修复和维护。
隧道监控量测的实施方法
3、周边位移量测 隧道开挖后应不间断进行周边位移和拱顶下沉的量测，运用全 站仪进行无尺量测。 ａ、隧道开挖后，周边点的位移是围岩和支护力学形态变化 的最直接、最明显的反映，净空的变化（收缩和扩张）是围 岩变形最明显的体现。 ｂ、拱顶下沉量测值是反映隧道安全和稳定的重要数据,是围 岩和支护系统力学形态变化的最直接、最明显的的反映，易 于实现量测信息的反馈。拱顶测点在支护结构施工时埋设。 ｃ、拱顶下沉、收敛量测起始读数宜在3～6h内完成，其他 量测应在每次开挖后12h内取得起始读数，最迟不得大于 12h，且在下一循环开挖前必须完成。
位移控制基准
距开挖面 较远 100%U0
距离开挖面 距离开挖面1B
距离开挖面2B
允许值
65%U0
95%U0
说明：B为隧道开挖宽度，
U 0 为极限相对位移值。
位移管理等级
二次衬砌的施作应在满足下列要求时进行： 1、各测试项目的位移速率明显收敛，围岩基本 稳定； 2、已产生的各项位移已达到预计总量的 80%～90%； 3、周边位移率或拱顶下沉速率小于0.1～0.2 mm /d；
如上图实测数据在正常预测曲线附近分部时 则说明隧道围岩变形正常，当实测数据曲线 出现反弯点时，则说明围岩变形出现异常性 速率开始变大，需采取加强支护措施。
8.信息反馈及对策
施工过程中应进行监控量测数据的实时分析和阶 段分析。 ａ、实时分析：每天根据监控量测数据及时进行分析， 发现安全隐患应分析原因并提交异常报告； ｂ、阶段分析：按周、月进行阶段分析，总结监控量 测数据的变化规律，对施工情况进行评价，提交阶段 分析报告，指导后续施工。 c.各个洞口值班室必须保留近30天的量测数据资料， 便于施工、技术负责人每天查阅。监控量测分析结果 必须每天报技术负责人签字确认。
隧道视频监控实施方案
隧道视频监控实施方案一、背景。
隧道是交通运输中重要的组成部分，而隧道内的安全监控更是至关重要。
隧道视频监控系统的建设和实施，对于保隧道内车辆和行人的安全，以及对隧道内环境的监测和管理具有重要意义。
二、目标。
本方案的目标是建立一套完善的隧道视频监控系统，以实现对隧道内交通和环境的全面监控，提高隧道的安全性和管理效率。
三、方案内容。
1. 系统架构设计。
针对隧道视频监控系统，首先需要进行系统架构设计。
系统应包括视频采集设备、传输设备、存储设备和监控中心等组成部分。
视频采集设备需要覆盖隧道内的各个重要区域，传输设备需要保证视频信号的稳定传输，存储设备需要满足视频数据的长期存储需求，监控中心需要实现对视频信号的实时监控和远程管理。
2. 设备选型与布局。
在系统架构设计的基础上，需要进行设备选型与布局。
针对不同的隧道类型和长度，选择合适的视频采集设备和传输设备，并合理布局，以确保整个隧道内的视频监控覆盖全面、无死角。
3. 系统集成与调试。
选定设备后，需要进行系统集成与调试。
确保各个设备之间的兼容性和稳定性，同时进行系统的调试和优化，以保证系统的正常运行和稳定性。
4. 远程监控与管理。
隧道视频监控系统需要实现远程监控与管理。
通过互联网技术，实现对隧道视频监控系统的远程实时监控和管理，以便随时掌握隧道内的交通状况和环境情况。
5. 安全保障与应急处理。
隧道视频监控系统需要具备安全保障和应急处理能力。
在系统设计中，需要考虑防火防爆、抗干扰等安全要求，并设置相应的应急处理预案，以应对突发事件。
四、实施步骤。
1. 确定需求。
针对具体的隧道情况，确定视频监控系统的需求和功能要求。
2. 设计方案。
根据需求，进行系统架构设计、设备选型与布局等工作，形成具体的实施方案。
3. 采购设备。
根据设计方案，进行设备的采购工作，确保设备的质量和性能符合要求。
4. 安装调试。
安装视频监控设备，并进行系统调试和优化，确保系统的正常运行。
5. 系统验收。
隧道自动化监测实施方案
隧道自动化监测实施方案一．项目概况该隧道分段施工，暗挖段长度约为100m。
洞内布置10道监测断面，平均约10m 布置1道监测断面。
监测项为拱顶沉降和净空收敛。
每道监测断面设置1处净空收敛监测点及1个沉降监测点。
二．监测目的建立一套稳定可靠、实时采集、传输的监测系统，为隧道的施工及运营提供强有力的技术支持。
建立远程监测系统，通过远程网络及时了解隧道的各测点的变化情况。
为隧道的结构安全提供可靠的数据，实时预警，保证工程安全。
为类似结构的隧道的安全监测提供宝贵经验。
三．监测系统总体方案3.1系统主要设计思路（1）系统设备布置方案采用4G数据采集器和传感器连接，安放于测试现场各测点，使得传感器和采集器传输距离最短，减少干扰及信号传输线路。
（2）信号通过4G网络直接传上服务器，并且存在数据库中。
（3）服务器管理软件会对数据进行自动初步分析，如果超限，会发送短信通知相关人员。
（4）管理部门可通过远程方式在办公室显示屏查看数据。
3.2监测的主要内容共选取10个断面进行监测，每个断面有拱顶下沉、净空收敛监测。
拱顶下沉：共10个测点，在拱顶处沿隧道轴线布点，采用二维激光位移传感器进行监测。
净空收敛：共10个测点，根据每个断面施工顺序，逐次安装。
采用激光测距传感器进行监测。
图3.2-1 标准断面监测点布置图3.3监测系统的主要特点（1）多现场管理、多用户管理、多终端管理、远程管理（2）动静态数据采集，实时显示、实时分析、实时预警（3）采集设备可使用干电池供电，待机约一年（4）4G数据采集系统，采集子站与云平台可直接传输（5）采集器节点可根据现场监测点的位置移动四．监测系统无线数据采集系统由传感器、采集器组成。
传感器与采集器通过有线方式连接，采集器通过4G信号将数据传输至服务器，可在远程管理展示平台等。
表4-1 系统主要硬件技术参数数字型数据采集器激光测距仪二维激光传感器五．监测方法及实施步骤5.1沉降监测拱顶沉降监测采用二维激光位移传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道监控监测的目的及实施计划
1、通过监控量测了解各施工阶段地层与支护结构的动态变化，把握施工过程中结构所处的安全状态，判断围岩稳定性，支护、衬砌可靠性。
2、保证在隧道开挖过程中依据量测断面的信息，确定不同围岩级别与支护型式的合理配置，以达到确保安全的经济的合理。
3、用现场实测的结果弥补理论分析过程中存在的不足，并把监测结果反馈设计、指导施工，为修改施工方法、调整围岩类别、变更支护设计参数提供依据。
4、通过施工现场的监控量测，确定二次衬砌合理施作时间。
隧道二次衬砌一般在围岩变形基本稳定后施作，变形趋于稳定，符合以下要求:
（1）隧道周边变形速率明显下降并趋于缓和。
（2）水平收敛（拱脚附近7d平均值）小于0.2mm/d、拱部下沉速度小于0.15mm/d.
（3）施作二次衬砌前的累计位移值已达极限位移的80%以上
5、通过监控量测对工程施工可能产生的环境影响进行全面监控。
6、通过监控量测进行隧道日常的施工管理，确保施工
安全和施工质量。
7、通过监控量测了解该工程条件下所表现、反映出来的一些地下工程规律和特点，为今后类似工程或该工法本身的发展提供借鉴、依据和指导作用。
8、积累量测数据，为信息化设计与施工提供依据。
9、监控量测工作要随施工工序及进行，测点要及时埋设，支护后2h内读取初始数据，并应根据现场情况及时调整监控量项目和内容。
监控监测实施计划
1、汉十铁路HSSG-9标一分部，隧道总长度5138米，隧道围岩以Ⅳ、Ⅴ级围为主，监控量测工作任务大。
2、各组根据隧道正洞围岩级别划分，根据监控量测实施方案，明确监控量测测点（测线）布置实施计划，合理配置人员及仪器设备资源。
监控量测小组根据施工进度，对照实施计划进行埋点和数据采集，做到实施有计划，操作按规程。
其计划的量测断面间距符合《铁路隧道监控量测技术规程》规定和设计文件要求。
视现场施工实际及设计变更情况，可酌情增减观测断面。
为保证有辅助坑道的隧道正常、安全施工，辅助坑道监控量测继续跟进，并做好日常巡查日记，监控量测数据及时进行采集、分析，确保安全施工。
3、作业准备
（1）单位工程施工组织设计和开工报告已经审批。
（2）监控量测实施细则已编制完成，并经监理单位批准。
（3）监控量测设计以及月度实施计划已经编制完成。
（4）由专业的监控量测人员组成的现场监控量测小组已成立，人员到位，且已组织技术人员认真学习实施性施工组织设计及设计图，熟悉隧道设计要求、相关技术标准以及各项技术文件。
重点学习监控量测技术规程、实施细则和作业指导书等。
（5）监控量测信息化管理制度建立健全，包括数据复核、数据上报、报表报告、测点保护、仪器管理、终端机管理、资料管理、预警处理、考核奖惩等方面的规定完善。
（6）配备齐全量测用的全站仪、精密水准仪器、手机、平板电脑、数码相机、隧道激光断面仪以及电脑等。
（7）监控量测工作人员手机客户端软件安装完成，授权状态开通，电脑客户端软件安装运行并获得授权。
（8）洞内网络信号完成覆盖，满足通讯条件。
