电子部品基础知识培训
《电子基础知识培训》课件
交通
电子学在交通工具的控制系统 中应用广泛，提高了交通工具
的安全性和效率。
02
电子元件
电阻
总结词
用于限制电流的元件
详细描述
电阻是电子电路中最常用的元件之一，它能够限制电流的流动。通过改变电阻 的阻值，可以调节电路中的电压和电流。电阻通常由碳、金属或合成材料制成 ，其阻值可以通过色环或数字代码进行标识。
等领域。
05
数字电子技术
基本逻辑门电路
总结词
逻辑门电路是数字电子技术中的基本单元， 用于实现逻辑运算和逻辑控制。
详细描述
基本逻辑门电路包括与门、或门、非门、与 非门、或非门等，它们能够实现基本的逻辑 运算和控制功能，是构成复杂数字系统的基 础。
组合逻辑电路
总结词
组合逻辑电路是指由逻辑门电路组成的电路 ，用于实现一组输入信号到一组输出信号的 逻辑变换。
可编程逻辑器件
总结词
可编程逻辑器件是一种数字集成电路，其内部逻辑结构可以通过编程进行配置和控制。
详细描述
可编程逻辑器件通常由多个逻辑门组成，用户可以通过编程将其配置为实现特定的数字 逻辑功能。常见的可编程逻辑器件有现场可编程门阵列（FPGA）和复杂可编程逻辑器
件（CPLD）等。
06
电子系统设计
系统设计流程与方法
详细描述
组合逻辑电路的基本特点是输入信号和输出 信号之间没有反馈，因此其行为只取决于当 前的输入信号。常见的组合逻辑电路有编码
器、译码器、多路选择器等。
时序逻辑电路
要点一
总结词
时序逻辑电路是指具有记忆功能的数字电路，其输出不仅 取决于当前的输入信号，还与前一时刻的输入信号有关。
要点二
详细描述

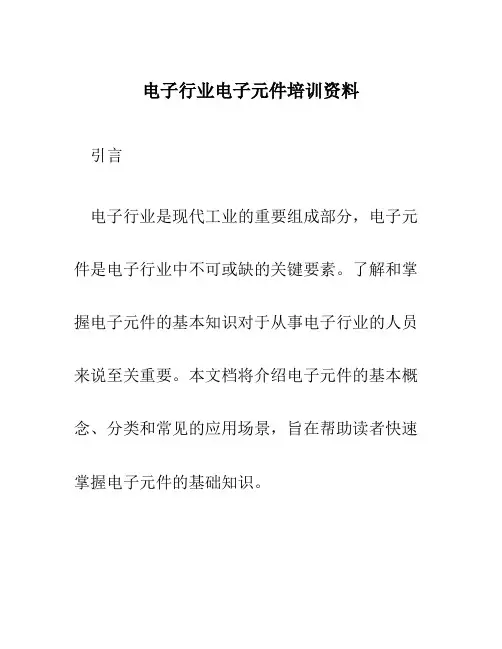

电子行业电子元件培训资料
电子行业电子元件培训资料引言电子行业是现代工业的重要组成部分，电子元件是电子行业中不可或缺的关键要素。
了解和掌握电子元件的基本知识对于从事电子行业的人员来说至关重要。
本文档将介绍电子元件的基本概念、分类和常见的应用场景，旨在帮助读者快速掌握电子元件的基础知识。
一、电子元件的概念电子元件是指用于电路中的各种元件，包括电阻、电容、电感、二极管、三极管等。
它们是电路中实现电子功能的基本构建块。
电子元件根据其功能和特性可以分为被动元件和主动元件。
•被动元件：被动元件是指在电路中不负责放大和控制电流的元件，其他元件需要依赖被动元件来为其提供支持。
常见的被动元件有电阻、电容、电感等。
•主动元件：主动元件是指能够放大和控制电流的元件，通过外部电源提供能量。
常见的主动元件有二极管、三极管、场效应管等。
二、电子元件的分类根据电子元件的不同特点和作用，它们可以被进一步分类。
下面介绍几种常见的电子元件分类：1. 按功能分类•电源元件：电源元件用于提供稳定的电源电压和电流，并保护电路免受外部扰动。
常见的电源元件有电源变压器、稳压器等。
•通信元件：通信元件用于传输和调制电信号，实现通信功能。
常见的通信元件有天线、调制解调器等。
•放大元件：放大元件用于放大弱电信号，提高信号的幅度和功率。
常见的放大元件有三极管、运放等。
•控制元件：控制元件用于控制电路的开关和操作，实现对电路的控制。
常见的控制元件有开关、继电器等。
2. 按工作原理分类•电阻：电阻用于限制电流的流动，并消耗电能。
根据电阻的材料和结构不同，可以分为固定电阻、可调电阻等。
•电容：电容用于存储电荷，并在电路中充当滤波和储能的作用。
常见的电容有电解电容、陶瓷电容等。
•电感：电感用于储存磁能，并在电路中起到滤波和抑制高频噪声的作用。
常见的电感有线圈、变压器等。
•二极管：二极管是一种具有非线性特性的元件，用于实现整流、开关和保护等功能。
•三极管：三极管是一种具有放大和开关功能的元件，广泛应用于放大电路和开关电路中。
电子基础知识培训08-6-17.ppt
允許漏電電流(mA) 0.2----0.4 0.4----0.6 0.2----0.5 0.4----0.6 0.2----0.6 0.2----0.8 0.3----0.8 0.2----0.5 0.2----0.6 0.5----1.0 0.5----0.9 0.6----1.0 0.55----0.9 0.7----1.2 0.5----0.75 0.7----1.2 1.0----1.5
1H=1000mH(毫亨)=1000000μH(微亨)
J +_5% K +_10% M +_20%
16
三、电感的性能指标
１、電感量 ２、允許偏差 ３、額定電流 ４、直流電阻 ５、品質因素 ６、 分佈電容 ７、溫度系數
電感器分空芯和磁芯二大類. 空芯電感器由於沒有磁芯,故無磁帶,渦流等, 加之多用鍍銀導線或空心銅管繞制,趨膚效應所引起損耗小,故Q值高加之分 佈電容小,所以在高頻,甚高頻電路中廣泛采用.
精密
4
一、色环电阻
第 第倍 一 二乘 位位
數數
颜色
有效数字
银色
－
金色
－
黑色
０
棕色
１
红色
２
橙色
３
黄色
４
绿色
５
蓝色
６
紫色
７
灰色
８
白色
９
无色
－
誤差
乘数 １０－２ １０－１ １００ １０１ １０２ １０３ １０４ １０５ １０６ １０７ １０８ １０９ －
位數 倍 乘
允许偏差（%） ＋／－１０ ＋／－５ － ＋／－１ ＋／－２ － － ＋／－０.５ ＋／－０.２ ＋／－０.１ － ＋５～－２０ ＋／－２０

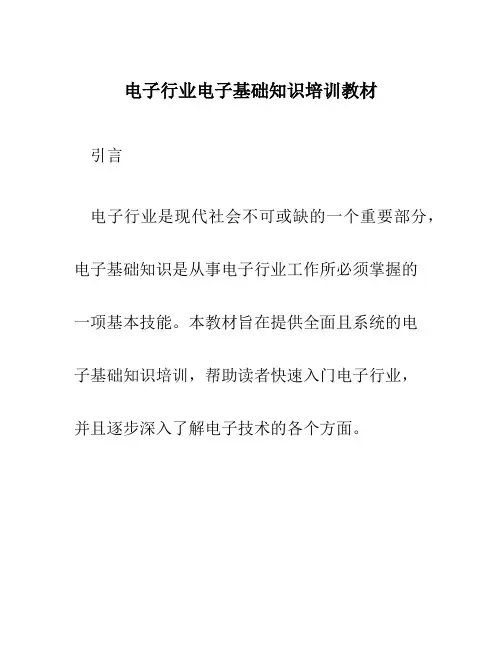

电子行业电子基础知识培训教材
电子行业电子基础知识培训教材引言电子行业是现代社会不可或缺的一个重要部分，电子基础知识是从事电子行业工作所必须掌握的一项基本技能。
本教材旨在提供全面且系统的电子基础知识培训，帮助读者快速入门电子行业，并且逐步深入了解电子技术的各个方面。
第一章：电子的基本概念1.1 电子的定义电子指的是带有电荷的基本粒子，是构成物质的基础单位之一。
本节将介绍电子的基本特性和性质。
1.2 电流、电压和电阻本节将详细讲解电流、电压和电阻的概念、计算方法和单位。
1.3 电路基本元件在电子行业中常用的电路基本元件包括电阻、电容和电感。
本节将介绍这些元件的基本特性和使用方法。
1.4 零件识别与使用在电子行业中，各种不同类型的电子零件被广泛应用。
本节将介绍如何识别和正确使用常见的电子零件。
第二章：半导体理论与器件2.1 半导体的基本概念本节将介绍半导体的基本概念、性质以及半导体材料的种类。
2.2 PN 结的形成与特性PN 结是半导体器件中最基本的结构之一，本节将详细讲解PN 结的形成原理和特性。
2.3 二极管和三极管二极管和三极管是半导体器件中最基本的元件之一，本节将介绍它们的工作原理和应用。
2.4 MOSFET 和场效应管MOSFET 和场效应管是现代电子器件中常用的元件，本节将介绍它们的工作原理和特性。
第三章：基本电路与电子系统3.1 简单电路的分析与计算本节将介绍如何进行简单电路的分析与计算，包括串联电路和并联电路。
3.2 放大电路与运算放大器放大电路是电子系统中常见的一种电路，本节将介绍放大电路的基本原理和运算放大器的应用。
3.3 时钟电路与定时器时钟电路和定时器在电子系统中起到重要的作用，本节将介绍它们的原理和常见应用。
3.4 模拟与数字电路模拟电路和数字电路是电子系统中常见的两种不同类型的电路，本节将介绍它们的特点和应用。
第四章：电子元器件与器件测量4.1 电阻的测量与应用电阻是电子系统中常见的元器件之一，本节将详细介绍如何测量电阻和电阻的应用。
电子部品基础知识
常用电子部品知识一、电阻 代码：R 单位：Ω（欧姆） 1、电阻的种类常见的种类：金属膜电阻（RJ ）、金属氧化膜电阻（RY ）、碳膜电阻（RT ）、线绕电阻（RX ）、等。
电阻器的种类：固定电阻、可变电阻、热敏电阻、电位器。
金属膜电阻：体积小、噪声低、元件本身耐热；性能好，成本高。
线绕电阻：电阻值小而准；精密度较高，耐热性能好。
电阻的结构：电阻由碳膜、碳质、金属膜、金属氧化膜、瓷管引出端子组成。
热敏电阻：是利用半导体的电阻值随温度显著变化这一特性制成的热敏元件。
是一种将温度变换成电量的敏感元件。
主要用于温度控制、温度测量、温度补偿及过载保护等场合。
2、什么叫电阻器？在电路中作降压作用，限制电流并且有一定的电阻值的元件称电阻器，简称电阻。
作用：降压、限流；在电源电路中作为去耦电阻使用等，作用很多，电路中无处不使用电阻。
3、电阻的单位一般用欧姆“Ω”表示，比其大的单位有千欧“K Ω”及兆欧“M Ω” 它们的换算关系： 1兆欧=1000千欧=10 欧姆 1M Ω=1000K=10Ω66按外形区分：色环电阻、片状电阻、排阻。
按功能区分：固定电阻、热敏电阻、压敏电阻、可变电阻、电位器。
按功率区分：4/16W、1/8W、1/4W、1/2W、1W等，功率由形状大小可区分，体积越大，功率越大。
4、电阻的基本特征：电阻器对于电路中流过的电流，电压的阻碍大小，也就是用来控制电路中的电流大小及电压高低，阻碍的大小为电阻器的电阻值也叫电阻值细标称值。
5、电阻命名符号及意义第一部分第二部分第三部分第四部分主称材料分类序号符号意义符号意义符号意义一般用数字表示产品的序号，Ｒ电阻器Ｔ炭膜１普通以区分外形尺寸和性能指标。
Ｊ金属膜２普通Ｙ氧化膜３超高频Ｈ合成膜 4 高阻Ｓ有机实心５高温Ｎ无机实心６Ｉ玻璃釉膜７精密Ｘ线绕８高压９特殊Ｇ高功率Ｔ可调例如，ＲＸ２２表示普通线绕电阻，ＲＪ７５表示精密金属膜电阻。
常用的ＲＪ为金属膜电阻；ＲＸ为线绕电阻；ＲＴ为炭膜电阻。
电子基础知识培训PPT课件
电感的种类较多：绕线电感、片状电感、磁珠、磁 环等。
14
电感线圈的注意特性参数
• 电感量L
电感量L表示线圈本身固有特性，与电流大小无关。
• 感抗XL
电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
• 品质因素Q
品质因素Q值是表示线圈质量的一个重要物理量，Q=Xቤተ መጻሕፍቲ ባይዱ/R, Q值愈高，回路的 损耗愈小。
10
电容的性能参数
二、电容的标称容量及其偏差：有±10%，±20% 等几种。
1.指标法：直接将容量、耐压、耐温及偏差标在上 面，一般小数点前面为0时，单位为uF,小数点前 面不为0时，单位则为pF。
2.数码标示法：一般三位数标示：前面二位数字为 有效数字，第三位为10的倍率，单位为pF。
如图示
11
3.文字符号法：
该标记方法有数字和字母两部分组成，而数字和 字母决定电容的容量。 P85 = 0.85pF 6n8 = 6.8nF 2u2 = 2.2uF 4. 色标法： 电容的色标法与电阻规定的色标内容相同，前面 二位代表有效数字，第三位代10的倍率。
12
电容电压、温度
耐压：是指电容器在电路中长期有效工作而 不被击穿所能承受的最大电压。 耐压的大 小与介质有关。
常见封装尺寸与功率关系：
0201 1/20W
0402 1/16W
0603 1/10W
222表示22*10²=2200Ω
0805 1/8W
1206 1/4W
7
直接标识法
直接将功率阻值标识在元件上，一般用在体积比较 大的水泥电阻上。
8
电容
电子基本知识培训教材
电子基本知识培训教材在我们生活的世界里，电子产品已经成为我们必不可少的一部分。
然而，对于电子产品的了解却并不是人人都具备的。
为了帮助大家更好地了解电子的基本知识，下面将针对一些常见问题进行培训教材的编写。
第一部分：电子基础概念在开始学习电子知识之前，我们首先需要了解一些基本的概念。
以下是一些常见的电子基础概念：1. 电流：电流是电子在电路中流动的数量。
它的单位是安培（A）。
2. 电压：电压是电子流动的驱动力。
它的单位是伏特（V）。
3. 电阻：电阻是电流通过的阻力。
它的单位是欧姆（Ω）。
4. 电子元件：电子元件是构成电路的基本组成部分，如电阻、电容和电感等。
第二部分：电路原理在学习电子知识的过程中，了解电路的工作原理是非常重要的。
以下是一些常见的电路原理：1. 并联电路：并联电路是指多个电子元件或电路在并排连接的情况下工作。
2. 串联电路：串联电路是指多个电子元件或电路在依次连接的情况下工作。
3. 交流电路：交流电路是指电流方向不断变化的电路。
交流电是我们日常生活中最常见的电流类型。
4. 直流电路：直流电路是指电流方向不变的电路。
直流电是我们日常生活中比较少见的电流类型。
第三部分：常见电子产品了解常见的电子产品可以帮助我们更好地使用和维护这些设备。
以下是一些常见的电子产品：1. 手机：手机是我们日常生活中最常用的电子设备之一。
它不仅可以用于打电话和发送短信，还可以用于上网、看视频等多种功能。
2. 电视：电视是家庭娱乐中不可或缺的一部分。
随着科技的发展，现代电视已经具有了更加清晰的画质和更丰富的功能。
3. 电脑：电脑是我们工作和学习中必备的工具。
它不仅可以用来处理文档和上网，还可以用于各种应用程序的运行。
4. 数码相机：数码相机可以帮助我们捕捉生活中美好的瞬间。
随着技术的进步，数码相机已经具备了更高的像素和更多的拍摄功能。
第四部分：电子产品的维护与保养好的维护和保养可以延长电子产品的使用寿命。
以下是一些常见的电子产品维护与保养知识：1. 定期清洁：定期清洁电子产品可以防止灰尘和污垢的积累，保持产品的正常工作状态。
电子元件基础知识培训讲义
442
87
787
16
143
40
255
64
453
88
806
17
147
41
261
65
464
89
825
18
150
42
267
66
475
90
845
19
154
43
274
67
487
91
866
20
158
44
280
68
499
92
887
21
162
45
287
69
511
93
909
22
165
46
294
70
523
94
931
范例 ：Ｄ Ｄ Ｍ 1)红 紫 棕 ２７０ 270±２0％ 2)橙 橙 红 ３３ 00 3300±２0％ 3)绿 蓝 橙 5 6 000 56K±２0％
数字环
数字环
0的个数
四色环：ＤＤＭ± T（数字－数字－０的个数±误差）
．当阻值小于10 时用R代替小数点表示，如：6R8表示6.8 ；5R6表示5.6 ；R62表示0.62 。
(最新！！！)数字字母组合代码贴片电阻！ （图暂缺！）
高精密电阻，黑色片式封装，底面及两边为白色，在上表面标出代码； 代码由两位数字一位字母组成：DD M 前两位数字是代表有效数值的代码，后一位字母是有效数值后应乘的数； 基本单位是 欧姆（ ） 范例： 88A 查代码表：88 806 ，A 100 ，=806
PTH：穿孔元件（引脚能穿过PCB板的元件）
SMD：表面贴装元件
