pt100温度传感器原理
pt100变送器原理
pt100变送器原理
PT100是一种温度传感器，利用铂电阻材料的电阻与温度之间
的关系来测量温度。
PT100变送器通过测量电阻值来确定温度，并将其转换为与温度成比例的电信号。
其工作原理如下：
1. PT100元件：PT100元件是一个由铂电阻制成的传感器。
它
的电阻随温度变化而变化，呈现出一种线性关系。
通常，
PT100元件的电阻随温度的上升而增加。
2. 电桥电路：PT100变送器中通常使用电桥电路来测量PT100
元件的电阻值。
电桥电路包括四个电阻，其中一个是PT100
元件，另外三个是已知电阻。
这四个电阻按特定的方式连接在一起，形成一个电桥。
3. 激励电压：为了使电桥正常工作，需要提供一个激励电压。
激励电压通常源自一个恒流源或一个恒压源。
4. 比例电压：当电桥电路处于平衡状态时，电桥两侧产生的电压为零。
而当PT100元件的电阻值发生变化时，电桥电路将
失去平衡，导致电桥两侧产生一个比例电压。
这个比例电压与PT100元件的电阻值和温度之间存在一个线性关系。
5. 信号处理：比例电压通过信号处理电路进行放大、滤波和线性化处理。
最终，转换为标准的电信号输出，如4-20mA或0-10V。
6. 温度计算：最后，将输出的电信号与预先确定的校准曲线进
行比较，从而将电信号转换为相应的温度值。
这样就可以实时监测和测量温度。
总之，PT100变送器利用PT100元件的电阻与温度之间的线性关系，通过电桥电路测量电阻值，并将其转换为与温度成比例的电信号。
通过信号处理和温度计算，可以准确地测量温度值。
Pt100工作原理
Pt100工作原理Pt100是一种常见的温度传感器，广泛应用于工业自动化控制系统中。
它的工作原理基于铂电阻的温度特性。
Pt100的工作原理可以简单概括为：根据铂电阻的温度特性，通过测量电阻值的变化来确定温度的变化。
具体来说，Pt100是由纯铂制成的电阻元件，其电阻值随温度的变化而变化。
根据国际标准，Pt100的电阻在0℃时为100欧姆，随着温度的升高或降低，电阻值也相应地增加或减小。
为了测量Pt100的电阻值，通常使用一个恒流源来通过Pt100，产生一个恒定的电压。
然后，通过测量电压和恒流源的电流值，可以计算出Pt100的电阻值。
根据Pt100的电阻值，就可以得到温度的信息。
为了提高测量的精度，通常会使用一个精密的电桥电路来测量Pt100的电阻值。
电桥电路由四个电阻组成，其中一个是Pt100，另外三个是已知电阻。
通过调节电桥电路的平衡，可以测量出Pt100的电阻值。
在工业自动化控制系统中，Pt100常用于测量温度，并将温度信息转换为电信号，供控制系统使用。
例如，在温度控制系统中，Pt100可以测量物体的温度，并将温度信息传递给控制器，控制器根据温度信息来调节加热器或冷却器的工作状态，以保持温度在设定范围内。
此外，Pt100还具有一些优点，例如高精度、稳定性好、线性度高等，使其成为工业领域中常用的温度传感器之一。
总结起来，Pt100的工作原理是基于铂电阻的温度特性，通过测量电阻值的变化来确定温度的变化。
它在工业自动化控制系统中广泛应用，用于测量温度并将温度信息转换为电信号，供控制系统使用。
它具有高精度、稳定性好、线性度高等优点，是一种可靠的温度传感器。

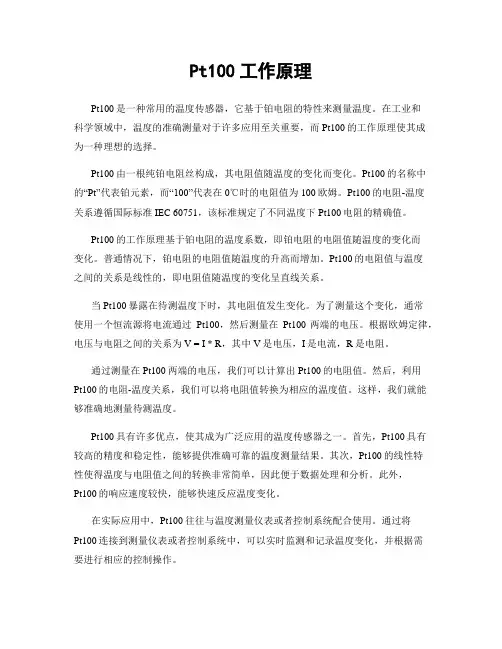

Pt100工作原理
Pt100工作原理Pt100是一种常用的温度传感器，它基于铂电阻的特性来测量温度。
在工业和科学领域中，温度的准确测量对于许多应用至关重要，而Pt100的工作原理使其成为一种理想的选择。
Pt100由一根纯铂电阻丝构成，其电阻值随温度的变化而变化。
Pt100的名称中的“Pt”代表铂元素，而“100”代表在0℃时的电阻值为100欧姆。
Pt100的电阻-温度关系遵循国际标准IEC 60751，该标准规定了不同温度下Pt100电阻的精确值。
Pt100的工作原理基于铂电阻的温度系数，即铂电阻的电阻值随温度的变化而变化。
普通情况下，铂电阻的电阻值随温度的升高而增加。
Pt100的电阻值与温度之间的关系是线性的，即电阻值随温度的变化呈直线关系。
当Pt100暴露在待测温度下时，其电阻值发生变化。
为了测量这个变化，通常使用一个恒流源将电流通过Pt100，然后测量在Pt100两端的电压。
根据欧姆定律，电压与电阻之间的关系为V = I * R，其中V是电压，I是电流，R是电阻。
通过测量在Pt100两端的电压，我们可以计算出Pt100的电阻值。
然后，利用Pt100的电阻-温度关系，我们可以将电阻值转换为相应的温度值。
这样，我们就能够准确地测量待测温度。
Pt100具有许多优点，使其成为广泛应用的温度传感器之一。
首先，Pt100具有较高的精度和稳定性，能够提供准确可靠的温度测量结果。
其次，Pt100的线性特性使得温度与电阻值之间的转换非常简单，因此便于数据处理和分析。
此外，Pt100的响应速度较快，能够快速反应温度变化。
在实际应用中，Pt100往往与温度测量仪表或者控制系统配合使用。
通过将Pt100连接到测量仪表或者控制系统中，可以实时监测和记录温度变化，并根据需要进行相应的控制操作。
总结一下，Pt100的工作原理是基于铂电阻的温度系数，通过测量Pt100两端的电压来计算出其电阻值，并利用电阻-温度关系将电阻值转换为相应的温度值。
pt100温度传感器原理
pt100 温度传感器原理
pt100 温度传感器原理
PT100 是一个温度传感器,是一种稳定性和线性都比较好的铂丝热电阻传
感器,可以工作在-200℃至650℃的范围.
电阻式温度检测器(RTD,Resistance Temperature Detector)是一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也
跟着上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负
电阻系数。
大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的
电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100 温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻
系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)其中
α=0.00392,Ro 为100Ω(在0℃的电阻值),T 为摄氏温度
因此白金作成的电阻式温度检测器,又称为PT100。
1：Vo=2.55mA &TImes;100(1+0.00392T)=0.255+T/1000 。
pt100热电阻原理
pt100热电阻原理
PT100热电阻原理。
PT100热电阻是一种常用的温度传感器，它的原理是利用材料的电阻随温度变化的特性来测量温度。
PT100热电阻的工作原理是基于铂电阻材料的电阻随温度变化的特性，其在工业自动化领域得到了广泛的应用。
PT100热电阻的工作原理是利用铂电阻材料的电阻随温度变化的特性。
当温度升高时，铂电阻的电阻值也随之增加，温度降低时，电阻值则减小。
这种特性使得PT100热电阻可以通过测量其电阻值的变化来确定环境的温度。
PT100热电阻的工作原理是基于铂电阻材料的线性温度-电阻特性，这使得它在工业自动化领域具有了较高的精度和稳定性。
PT100热电阻的工作原理与一般的热电偶温度传感器有所不同，热电偶是利用两种不同金属的热电势差来测量温度的，而PT100热电阻则是利用电阻值与温度之间的线性关系来测量温度的。
这使得PT100热电阻在温度测量方面具有了更高的精度和稳定性。
PT100热电阻的工作原理使得它在工业自动化领域得到了广泛的应用。
它可以用于测量各种液体、气体和固体的温度，常见的应用场景包括化工、电力、冶金、石油、食品等行业。
PT100热电阻的工作原理使得它具有了较高的精度和稳定性，能够满足工业生产对温度测量精度和稳定性的要求。
总的来说，PT100热电阻的工作原理是利用铂电阻材料的电阻随温度变化的特性来测量温度。
它具有较高的精度和稳定性，广泛应用于工业自动化领域。
希望本文能够对PT100热电阻的工作原理有所了解，并为相关领域的工程师和技术人员提供参考。
温度传感器PT100
【相关知识】一、温度传感器PT1001、Pt100的工作原理电机温度传感器使用的是Pt100铂电阻温度传感器。
Pt100温度传感器是根据温度的变化导致电阻的变化，这一原理来测量温度的。
Pt100温度传感器是一个模拟信号，Pt100温度传感器（工作电源是24VDC），产生一个4-20MA的电流，然后再通过一个4-20MA电流电路板把4-20MA的电流变为1-5V电压。
铂热电阻元件作为一种传感器。
其工作原理是在温度作用下。
铂电阻丝的电阻值随着温度的变化而变化。
温度和电阻的关系接近于线性关系，偏差极小，且随着时间的增长，偏差可以忽略，且电气性能稳定。
特点：铂热电阻是一种精确，灵敏，稳定的温度传感器。
还有可靠性好，热响应时间短等优点。
特别是用在电机的轴承测温。
安装特别简单，直接显示出轴承的实际工作温度。
注：pt100是指当环境温度为0o C时阻值为100Ω。
稳定性：在200o C时连续加热300小时后，其在0o C的误差0.008Ω（0.02o C）之内。
自热和测试电流：工作电流应不超过1mA.把WZPM放在冰水混合物中测试时，它的电阻增量；1mA时为0.02Ω（约0.05o C），5mA时为0.86Ω（约2.2o C）。
2、Pt100热电阻两线制、三线制和四线制接线对测温精度的影响（1）Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
（2）Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
pt100热电阻原理
pt100热电阻原理
PT100热电阻是一种常用的温度传感器，它利用热电效应来测
量温度变化。
其原理是基于铂电阻的温度变化特性。
铂电阻是一种基于金属电阻的电阻器，其中使用了纯铂材料。
铂材料具有较高的电阻温度系数，这意味着当温度发生变化时，铂电阻的电阻值会相应变化。
PT100热电阻中的“100”表示在0℃时，其电阻值为100欧姆（Ω）。
当环境温度增加时，铂电阻的电阻值也会相应增加。
这是因为金属的电阻值受温度影响，当温度升高时，金属原子的振动增强，电阻值也随之增加。
为了测量温度变化，PT100热电阻通常被组装在测量仪器或设
备中。
温度变化时，PT100热电阻的电阻值也随之变化，可以
通过测量电阻值的变化来计算温度的变化。
为了准确测量温度，PT100热电阻通常与一个电桥电路或其他
测量电路相连接。
通过测量电阻值和已知的参考电阻值，可以计算出温度变化的值。
总之，PT100热电阻利用铂电阻的温度变化特性来测量温度变化，通过测量电阻值的变化来计算温度的变化。
它被广泛应用于各种领域，如工业控制、仪器仪表和实验室测量等。
pt100温度传感器工作原理
pt100温度传感器工作原理
PT100温度传感器的工作原理是基于铂电阻的温度特性。
PT100传感器使用铂作为感温元件，铂的电阻值随温度的变化
而变化。
PT100传感器的感温元件是一个细长的铂丝，一般呈线圈状。
当感温元件受到温度的影响时，铂丝的电阻值发生变化。
根据铂的电阻特性，可以将温度与电阻值之间建立一个精确的关系，一般使用国际标准的铂电阻温标-200℃至850℃范围内的电阻-温度关系作为基准。
使用PT100温度传感器时，可以通过测量其电阻值来确定温度。
一般情况下，采用电桥电路来测量PT100传感器的电阻值，通过测量电压差来计算出温度值。
PT100温度传感器的精度高、稳定性好、可靠性高，被广泛应
用于工业控制、科学研究、仪器仪表等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pt100温度传感器原理
PT100是一个温度传感器,是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.
电阻式温度检测器(RTD,Resistance Temperature Detector)是一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。
大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度<br>因此白金作成的电阻式温度检测器,又称为PT100。
1：V o=2.55mA ×100(1+0.00392T)=0.255+T/1000 。
2：量测V o时,不可分出任何电流,否则量测值会不準。
电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为 2.55mA,使得量测电压V如箭头所示为0.255+T/1000。
其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。
6V齐纳二极体的作用如7.2V 齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为 2.55V。
其后差动放大器之输出为
V o=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。
工作原理:
传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.。
