第十四章 了解电路 单元测试(备作业)(解析版)
第十四章了解电路单元测试一、单选题1．下列有关电的知识判断，不正确的是（）A．自然界只有两种电荷，正电荷和负电荷B．电子带负电，所带电荷量为1．6×10﹣19CC．能导电的物体叫做导体，不能导电的物体叫做绝缘体D．一个氦原子，其核中有2个正电荷，其核外有2个电子【答案】C【解析】试题分析：自然界的电荷只有两种：正电荷和负电荷，故A正确；在各种带电微粒中，电子所带电荷量是最小的，为1．6×10﹣19C，故B正确；导体容易导电，绝缘体不容易导电，导体与绝缘体没有严格的界线，因此用“能或不能”导电来辨别它们是不合适的，故C错误；氦是2号化学元素，在其原子核中有2个质子（即有2个正电荷），核外有2个带负电的电子，故D正确；故应选C．2．三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况( )A．甲、乙球带异种电荷B．乙、丙球带同种电荷C．如果甲球带正电荷，则丙球带负电荷D．如果甲球带正电荷，则丙球带正电荷【答案】C【解析】由题意可知，三个悬挂着的轻质小球均带电，由图可知，甲、乙相互排斥，乙、丙相互吸引，因同种电荷相互排斥、异种电荷相互吸引，故甲、乙带同种电荷，乙、丙带异种电荷，故AB错误；如果甲球带正电荷，则乙球带正电荷，丙球带负电荷，故C正确、D错误；故应选C ．3．在如图甲所示的电路中，当闭合开关S 后两个电流表指针偏转均为图乙所示，则灯泡L 1和L 2中的电流分别是（ ）A ．1.2A ，0.22AB ．0.98A ，0.22AC ．0.96A ，0.24AD ．0.24A ，1.2A【答案】C【解析】 由图可知，电流表A 1测量干路电流，故A 1量程为0~3A ，读数为1.2A ，电流表A 2测量灯泡L 2的电流，故A 2量程为0~0.6A ，读数为0.24A ，故灯泡L 1的电流为12 1.2A 0.24A 0.96A I I I =-=-=干故ABD 错误，C 正确。
故选C 。
4．如图所示，探究并联电路的电流规律时，用电流表测定A 、B 、C 三处的电流，接下来所进行的操作合理的是（ ）A ．整理器材，完成实验B ．换用不同规格灯泡，获取多组数据C ．分析数据，得出结论D ．换用电流表的量程，重新测量一次【答案】B【解析】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，故B 正确，ACD 错误。
故选B 。
5．如图所示的电路中，闭合开关，下列说法正确的是( )A．两灯泡是串联的B．开关只能控制L2C．电流表测总电流D．电流表测L1的电流【答案】D【解析】A.因为两个灯泡都有单独的路径与电源相连，所以是并联的，A错误.B. 开关在干路上，所以同时控制两个灯泡，B错误.C. 电流表与L1串联，所以测量通过L1的电流，C错误D正确.故选D.6．小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．以下电路图中符合这一要求的是( )A．B．C．D．【答案】C【解析】A．两开关串联，只有当两开关同时闭合时吊灯才发光，不符合题意；B．两开关并联，每一个开关都可以单独控制吊灯，但两者不能相互控制，不符合题意；C．S1和S2为单刀双掷开关，S1向右掷时灯泡不发光，S1向左掷时灯泡发光；S2向右掷时灯泡发光，S2向左掷时灯泡不发光，任意一个开关都可以开灯、关灯，符合题意；D．当两开关都向左时，会出现电源短路，不符合安全用电的原则，不符合题意．7．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时,通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【答案】D【解析】A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A 错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选D．8．如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b 也带上负电，则（）A．a上的一些正电荷转移到b上，瞬时电流方向a→bB．b上的一些正电荷转移到a上，瞬时电流方向b→aC．a上的一些电子转移到b上，瞬时电流方向a→bD．a上的一些电子转移到b上，瞬时电流方向b→a【答案】D【解析】用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些电子转移到b 上，瞬时电流方向与电子运动方向相反b→a，选D9．在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮．则故障原因是（）A．L断路B．L短路C．R断路D．R短路【答案】B【解析】根据电路图可知，灯泡和滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流．题目现象：电流表、电压表均有示数，小灯泡不亮A、如果小灯泡L发生了断路，则电路为断路，电流表示数为零，电压表测量电源电压有示数，灯不亮，不符合题意；B、如果小灯泡L发生短路，电流表有示数，电压表测量滑动变阻器两端电压，电压表有示数，灯不亮，符合题意；C、滑动变阻器R的滑片接触不良，即电路为断路，电流表无示数、电压表都有示数，不符合题意；D、如果滑动变阻器R短路，电路中电流将会很大，电流表有示数、电压表无示数，不符合题意．故选B10．如图所示，灯L1上标有“36V 16W”字样，L2上标有“220V 100W”字样，A1、A2和V都是大量程电表，电源电压为220V．将开关S闭合，待各电表示数稳定后，将会看到（）A．电压表示数为184VB．电流表A1的示数大于A2的示数C．电流表A1的示数小于A2的示数D．电流表A1的示数等于A2的示数【解析】等效电路如下图：因为两个灯泡并联，所以电压表测量电源电压，所以电压表示数是220V，则A错误；又因为L1的额定电压只有36V，而电源电压为220V，所以开关闭合后灯L1会被烧坏；此时电路为灯L2的基本电路，电流表都测量电路电流，因此两个电流表的示数相等，所以BC错，D正确。
故选D。
二、填空题11．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带_____（选填“同种”或“异种”）电荷而互相_____的结果．【答案】同种排斥【解析】当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲冠”的景象，即静电球是带电的，人体是导体，当人触摸静电球时，人体也带了和静电球同种电荷的电，故人的头发上也会带上与静电球同种电荷的电，据同种电荷相斥可知，头发带同种电荷而相互排斥，故头发越梳越蓬松．12．将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱应与_____(填“A”或“B”)相连；若电路中电流约为0.4 A，则电流表的量程应选用_____A．【答案】A 0～0.6分析电路可知，电源左端为正极，故电流方向是A流向B，所以电流表的正接线柱要与A相接，因为电流约0.4A，电流表量程不宜过大，选择0～0.6A更为合适．13．如图为小红家的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________（选填“开路”或“短路”）．【答案】并短路【解析】接线板上的多个插座与指示灯互不影响，所以它们是并联的；“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路．14．如图所示，开关S1、S2、S3均处于断开状态；若要使灯L和电铃串联，应闭合开关________；若要使灯L和电铃并联，应闭合开关________；若所有开关都闭合，电路________（通路/断路/短路）．【答案】S2S1、S3短路【解析】（1）要使灯L和电铃串联灯泡L1、L2串联，则应将灯L和电铃首尾相连接到电源两端，则由图可知只能闭合S2，断开S1、S3才能实现灯L和电铃串联；（2）要使灯L和电铃并联，则应让电流从同一导线分别流入灯L和电铃，再汇合在同一导线中流回电源负极，则只闭合S1、S3，断开S2；（3）若所有开关都闭合，会出现电源短路．15．在如图所示的电路中，灯泡L1和灯泡L2是________联连接的．当开关S断开时，电压表的示数将________，电流表的示数将______．(后两空均选填“变大”“不变”或“变小”)【答案】并不变变小【解析】由图示可知，两个灯泡是并联的；电压表测电源电压，当开关断开时，电压表仍测电源电压，由于电源电压不变，所以电压表示数不变；开关断开时，电流表示数变为0，所以电流表示数是减小的．16．正确使用电压表时：（1）电压表要在电路中．（2）“＋” “－”接线柱的接法要正确，否则．（3）被测电压不要超过，否则．【答案】（1）并联；（2）指针反偏；（3）电压表量程；会损坏电压表．【解析】：（1）电压表要与被测用电器并联在电路中；（2）电流从电压表的正接线柱流入，负接线柱流出，否则电压表指针反偏；（3）被测电压不要超过电压表量程，否则会损坏电压表．故答案为（1）并联；（2）指针反偏；（3）电压表量程；会损坏电压表．17．图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S后，发现灯L1、L2均正常发光．可以判定甲是表、乙是表、丙是表．【答案】电流、电流、电压．【解析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．解：（1）接通开关S后，发现灯L1、L2均正常发光，说明有电流通过灯L1、L2，由图可见，必须存在的电流路径为：正极→甲表→L1→开关→负极和正极→甲表→乙表→L2→开关→负极，说明两灯组成的是并联电路，因此甲、乙两处电流必须通过，去掉后对电路有影响，说明与灯串联，两处均为电流表．（2）为保护电源，不造成电源短路，不能存在的电流路径为正极→甲表→乙表→丙表→开关→负极，∵甲、乙两处都是电流表，∴丙处只能是电压表．故答案为电流、电流、电压．18．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。
则电流表A2测量的是_____的电流（选填“L1”，“L2”或“干路”），通过灯泡L2的电流为_____A。
沪科版九年级全一册第十四章 了解电路单元检测卷 (含答案解析)
第十四章了解电路单元检测卷一、选择题1．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路2．以下电路图中与实物图一致的是（）A．B．C．D．3．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是( )A．10 mA B．20 mA C．200 mA D．100 mA4．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．不能确定5．小明家的一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了（）A．短路B．通路C．断路D．支路6．如图所示，电源电压不变，R1、R2为定值电阻且R1＞R2。
开关 S 闭合后，电流表示数最小的是（）A．B．C．D．7．用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源不变的条件下，他们所记录的实验结果如下，你认为其中不可能的是A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭8．如图所示，能够正确表示电路连接的是图（）A．B．C．D．9．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A ．小灯泡灯丝断了B ．小灯泡被短路了C ．开关接触不良，断路了D ．电流表断路10．如图所示，开关S 闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现=3.0V ac U ，=0V ab U ， 3.0V bc U 。

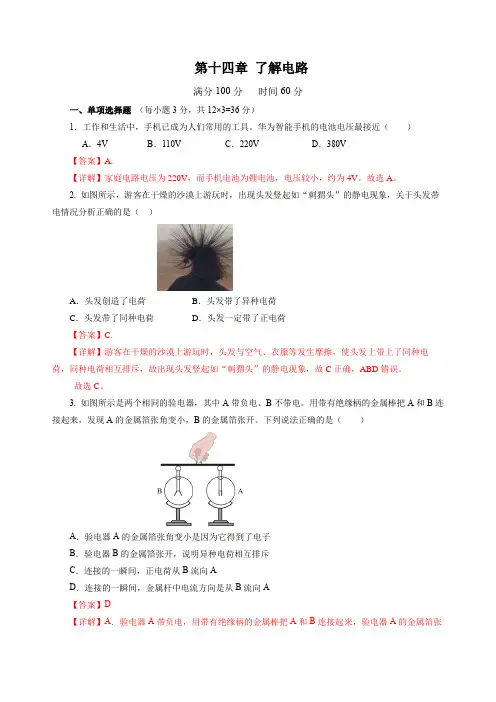

第十四章 了解电路(单元测试)(解析版)
第十四章了解电路满分100分时间60分一、单项选择题（每小题3分，共12×3=36分）1．工作和生活中，手机已成为人们常用的工具。
华为智能手机的电池电压最接近（）A．4V B．110V C．220V D．380V【答案】A.【详解】家庭电路电压为220V，而手机电池为锂电池，电压较小，约为4V。
故选A。
2. 如图所示，游客在干燥的沙漠上游玩时，出现头发竖起如“刺猬头”的静电现象，关于头发带电情况分析正确的是（）A．头发创造了电荷B．头发带了异种电荷C．头发带了同种电荷D．头发一定带了正电荷【答案】C.【详解】游客在干燥的沙漠上游玩时，头发与空气、衣服等发生摩擦，使头发上带上了同种电荷，同种电荷相互排斥，故出现头发竖起如“刺猬头”的静电现象，故C正确，ABD错误。
故选C。
3. 如图所示是两个相同的验电器，其中A带负电、B不带电。
用带有绝缘柄的金属棒把A和B连接起来，发现A的金属箔张角变小，B的金属箔张开。
下列说法正确的是（）A．验电器A的金属箔张角变小是因为它得到了电子B．验电器B的金属箔张开，说明异种电荷相互排斥C．连接的一瞬间，正电荷从B流向AD．连接的一瞬间，金属杆中电流方向是从B流向A【答案】D【详解】A．验电器A带负电，用带有绝缘柄的金属棒把A和B连接起来，验电器A的金属箔张角变小是因为它失去了电子，故A错误；B．验电器B的金属箔张开，因为同种电荷相互排斥，故B错误；CD．连接的一瞬间，验电器A的电子从A经过金属棒流向B，自由电子定向移动的方向与电流方向相反，故金属杆中电流方向是从B流向A，故C错误，D正确。
故选D。
4．如图，将电池组与灵敏电流表串联，第一位同学双手用盐水浸湿后分别紧握从电路A、B两端引出的裸铜线上，观察电流表示数，再让第二位、第三位同学依次仿照操作，正确的说法是（）A．流经三位同学的电流大小不一定相等B．三位同学在电路中的连接方式是串联C．随着接入的学生增多，电流表示数减小D．双手用盐水浸湿的目的是为了不触电【答案】A【详解】A、三位同学并联在电路中，因为不知道他们的电阻，因此流经三位同学的电流大小不一定相等，故A正确；B、三位同学两只手分别抓住连接电源正极和负极的两根导线，所以三位同学在电路中的连接方式是并联，故B错误；C、并联电路中，并联的电阻越多，总电阻越小，干路中的电流越大，因此随着接入的学生增多，电流表示数变大，故C错误；D、双手用盐水浸湿的目的是为了减小电阻，故D错误。
九年级物理上册《第十四章 了解电路》单元检测卷及答案(沪科版)
九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。
第十四章 了解电路检测题及答案解析
单元评价检测(三)第十四章(45分钟100分)一、选择题(本大题共8小题；每题4分；共32分)1.在干燥的环境中；玻璃棒与丝绸摩擦后与轻小物体靠近；发生了互相吸引的现象；如图所示；根据这一情景可以判断( )A.玻璃棒可能带负电B.玻璃棒可能不带电C.轻小物体可能带正电D.轻小物体可能不带电【解析】选D。
玻璃棒与丝绸摩擦后；玻璃棒带正电；带电的玻璃棒能吸引轻小物体；说明轻小物体可能带负电；也可能不带电。
故选D。
2.与如图所示的电路图相对应的实物图是( )【解析】选A。
本题考查电路图和实物图的转化。
由电路图知；L1、L2并联；S是干路中的开关；实物图A满足要求；实物图B中L1、L2串联；实物图C中L2被短路；实物图D中L1、L2并联；但是S在L1所在支路上。
故选A。
3.(·永定二中期末)如图所示；L1和L2是两只完全相同的灯泡；当电流表A1的示数为0.4A时；电流表A2、A3的示数分别是( )A.0.4A；0.4AB.0.8A；0.8AC.0.4A；0.8AD.0.8A；0.4A【解析】选C。
本题考查并联电路的电流特点。
分析电路图知；电流表A1测通过L1的电流；电流表A2测通过L2的电流；电流表A3测干路电流。
因为L1、L2并联且规格相同；则通过L1和L2的电流相等；因为并联电路中；干路电流等于各支路电流之和。
电流表A1的示数为0.4A；则电流表A2的示数为0.4A；电流表A3的示数为0.4A+0.4A=0.8A。
4.(·泰州中考)有一种“浴霸”；具有照明、吹风和加热三个功能；其中照明灯和吹风机(用表示)均可以单独控制；电热丝(用表示)只有在吹风机启动后才可以工作。
如图所示电路图中；符合上述要求的是( )【解析】选B。
本题考查简单的电路。
因为照明灯和吹风机可以单独工作；因此它们是并联的；又因为只有当吹风机启动后；电热丝才能工作；因此吹风机与电热丝之间是并联的；且它们的小干路上有一开关；控制其工作。
九年级物理全册第十四章了解电路单元综合测试卷含解析新版沪科版
《了解电路》一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A=0.4A，I B=0.2A，I C=0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然堆积B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．下列说法中正确的是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创造电荷的过程D．静电总是有害的6．以下说法中与事实最为符合的是（）A．一节新的7号南孚电池电压为1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．通过技术改进，热机的效率可以达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和 L2串联B．甲是电流表，乙是电压表，灯L1和 L2并联C．甲是电压表，乙是电流表，灯L1和 L2串联D．甲是电压表，乙是电流表，灯L1和 L2并联9．一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A．100mA B．10mA C．0.1A D．1000mA12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a=1A、I b=0.4A、I c=0.6A，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A14．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再具有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A ．B ．C ．D ．三．填空题（共5小题）16．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。
2020年沪科版九年级物理第十四章《了解电路》单元试卷(解析版)
第十四章 了解电路一、选择题1.电路中形成电流的条件是A. 电路两端要有电压B. 电路是闭合的C. 电路两端既要有电压，且电路又是闭合的D. 电路中要有电子【答案】C【解析】试题分析：电源是提供电压的装置，有电压时，电路还必须是通路，电路中就会有持续电流．电路中形成持续电流的条件是：有电源，电路是闭合电路．考点：本题考查有持续电流的条件点评：（1）掌握电源是提供电能的，有电源能得到电压，电压是形成电流的原因．（2）掌握电路的三种状态：通路、断路和短路．2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是A. 甲球不带电，乙球带正电B. 甲球带正电，乙球带负电C. 甲球可能带正电，乙球可能不带电D. 两球都带电，且带的是同种电荷【答案】D【解析】【分析】同种电荷相互排斥，异种电荷相互吸引．【详解】根据图可知，甲、乙两球相互排斥，根据电荷间的作用规律，同种电荷相互排斥可知，两球都带电，且带的是同种电荷．故选D ．3.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是A. 甲、乙都是电流表B. 甲、乙都是电压表C. 甲是电流表，乙是电压表D. 甲是电压表，乙是电流表【答案】C【解析】【详解】若甲是电压表，则右边灯泡短路，不能发光，所以甲是电流表；此时若乙是电流表会造成电源短路，所以乙是电压表．4.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动．对吸管A 端带电性质判断正确的是A. 若相互吸引，一定带正电B. 若相互吸引,一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电【答案】C【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故AB错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故C正确，D错误．故选C.点睛：带电体能够吸引轻小物体；同种电荷相互排斥，异种电荷相互吸引．5.如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数A. 在a处最大B. 在b处最小C. 在C处最大D. 三处都是一样【答案】D【解析】解答：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A. B. C三处电流大小相同．故选D.点睛：（1）串联电路中，电流只有一条路径，电流处处相等；（2）并联电路中，电流有多条路径，干路电流等于各支路电流之和．6.关于如图所示电路，以下说法正确的是（）A. 只接通S1，灯亮、电铃响B. 只接通S2，灯亮、电铃响C. 只断开S3，灯亮、电铃响D. 只断开S1，灯亮、电铃响【答案】B【解析】【详解】A、只接通S1，为灯泡的基本电路，因此灯亮，电铃不响；错误．B、只接通S2，灯泡和电铃串联，因此灯亮且电铃响；正确．C、只断开S3，为灯泡的基本电路，因此灯亮，电铃不响；错误．D、只断开S1，为电铃的基本电路，因此灯不亮，电铃响；错误．故选B．7.下列说法正确的是A. 验电器既能检验物体是否带电，也能测出物体的带电量B. 电流的方向就是电子定向移动的方向C. 绝缘体不容易导电是因为绝缘体内没有电子D. 雷电是自然界中发生的放电现象【答案】D【解析】【分析】（1）验电器是用来检验物体是否带电的仪器；（2）人们规定正电荷定向移动的方向为电流方向；（3）绝缘体不容易导电的原因是能够自由移动的电子很少；（4）空中两块带异种电荷的云靠近时，会发生放电现象，产生雷电．【详解】A、验电器虽然能够检验出物体是否带电，但不能测出带的电量具体数值，故A说法不对；B、人们规定正电荷定向移动的方向是电流方向，电子带负电，它的移动方向和电流方向相反，故B说法不对；C、绝缘体内有电子，但大多数都不能自由移动，故不容易导电，故C说法不对；D、雷电是带异种电荷的云靠近时发生的剧烈放电现象，故D说法正确．故选D．8.如图所示的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是A. 2：5B. 5：2C. 3：2D. 2：3【答案】D【解析】【分析】由电路图可知，电阻是并联的，电流表A1测的是干路电流，电流表A2测的是电阻R2的电流，结合欧姆定律可以求解电阻之比．【详解】因电流表A1测的是干路电流，电流表A2测的是电阻R2的电流，且电流表A1与电流表A2的读数之比是5：2；由并联电路的电流关系可知，流过电阻R1的电流与流过电阻R2的电流之比应该是3：2；电阻R1与R2两端电压相等，根据欧姆定律知，电流与电阻成反比，故两个电阻之比为：R1：R2=2：3；故选D．9.如图所示，取两个相同验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大【答案】B【解析】【详解】ABC．由题图可知，A验电器带负电，B验电器不带电．用带绝缘柄的金属棒把A和B连接起来，A中的自由电子通过金属棒流向B，A金属箔的张角减小，B金属箔的张角增大，故AC错误，B正确．D．电流的方向与负电荷定向移动方向相反，因此瞬间电流的方向从B流向A，故D错误．10.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示．接通电路后发现L1要亮一些，则下列判断正确的是（）A. L1的电阻比L2的小B. L1的额定功率比L2的大C. 两灯正常工作时L1发光要暗一些D. 若将两灯并联接入电路，L1发光要亮一些【答案】C【解析】试题分析：两灯串联时电流相等，L1比L2亮说明P1＞P2，由P=I2R可得：R1＞R2，故A错误；两灯的额定电压相等，则由P=可得：P1额＜P2额，即两灯正常工作时，L1要比L2暗一些，故B错误，C 正确；若将两灯并联，则两灯两端的电压相等，由P=可得：L1的实际功率要小于L2的实际功率，则D错误；故选C．11.用电压表较为准确地测一个实验室蓄电池（由3个单个蓄电池组成）两端的电压时，正确的是A. 蓄电池的两极应接在电压表“﹣”、“3”伏接线柱上B. 蓄电池的两极应接在电压表“﹣”、“15”伏接线柱上C. 以上两种接法效果相同D. 以上两种接法都不行【答案】B【解析】一节蓄电池的电压为2V，三个单个蓄电池组成的电源电压为6V，根据电压表的使用方法可知电压表应选0∼15V的量程，且电流从正接线柱流入负接线柱流出．故选B.点睛：（1）一节蓄电池的电压为2V，蓄电池组的连接是串联；（2）根据电压表的使用规则①电压表要并联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）；③被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）．12.如图所示，如图是小文连接的实验电路，与这个实验电路对应的电路图是图中的A. B. C.D.【答案】A【解析】【详解】由电路可知,电流只有一条路径,是串联电路．从电源的一个极开始,依次是开关、灯泡L1和L2，再到电源的另一个极．故选A.【点睛】由实物图画电路图的方法：先分析电路连接情况，看看电流有几条路径，若只有一条就是串联；若电流有多条路径就是并联，然后再看干路上有什么元件，支路上有什么元件，到此电路图就画出来了．二、填空题13.打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因___________而带了电，带电体有________的性质，所以绒毛被吸在镜面上．【答案】(1). 摩擦(2). 吸引轻小物体【解析】【分析】物体有时摩擦过后，会由于摩擦起电，而能够吸引轻小物体【详解】用干绸布擦拭穿衣镜，擦过的镜面很容易吸上细小绒毛，这是由于此时的镜面因摩擦而带了电，带电体有吸引轻小物体的性质．14.如图为小红家的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________（选填“开路”或“短路”）．【答案】(1). 并(2). 短路【解析】【详解】接线板上的多个插座与指示灯互不影响，所以它们是并联的；“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路．15.如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电表的示数变大，故障发生在电阻R、灯L上，其他元件仍保持完好．①此时小灯L_____（选填“一定发光”、“一定不发光”或“可能发光”）．②将电流表A与R位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是（写出所有可能故障）_____．【答案】(1). 一定不发光(2). 灯断路或灯断路且R短路【解析】【详解】由图可知R与灯泡L串联，电压表测量灯L两端的电压；①两表中一个示数变大有两种可能：一是电流表的示数变大，则应该是电路中电阻R短路或灯泡L短路，导致总电阻变小，但电阻R短路会导致电压表的示数也变大，而灯泡中电流增大，即灯泡变亮，由于原来灯泡正常工作，一定会烧坏灯泡；这样会最后引起电流表的示数先变大后变为零；二是电压表的示数变大，电流表的示数变小，则应该是电路中灯泡L断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．所以发现其中一个电表的示数变大，小灯L一定不发光．②若将电流表A与R位置互换后，再次闭合电键，电压表测量电源两端的电压；由于电压表V的示数不发生变化，说明电阻R 并未断路，因此发生的电路故障是灯断路或灯断路时且R 短路．16.一位同学在探究“电路电流规律”时，用电流表测量电路中A 、B 、C 三点电流分别为0.3A ，0.5A 和0.8A ，可判断此电路不可能是________电路，判断的依据是________．【答案】 (1). 串联 (2). 电路中各处电流不相等【解析】试题分析：电路中A 、B 、C 三点电流分别为0.3A ，0.5A 和0.8A ，可判断此电路不可能是串联电路，因为串联电路中各处电流相等．考点：串联电路的特点点评：本题根据串联电路的特点解答，串联电路中各处电流相等17.一节干电池的电压为___________伏．家庭电路的电压是________．【答案】 (1). 1.5 (2). 220V【解析】本题依据对生活中常见电压值的了解写出答案．解：（1）一节干电池的电压是1.5V ；（2）家庭电路的电压为220V ；故答案为（1）1.5V （2）220V ；．点评：要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V ；一节铅蓄电池的电压是2V ；家庭电路的电压为220V ；对人体安全的电压为不高于36V ；18.如图所示的电路中,当开关闭合时,灯不发光,电压表示数为0;当开关断开时,灯仍不发光．电压表示数为6V ,则电路中故障是________,电源两端电压为________V ．【答案】 (1). 短路 (2). 6【解析】【分析】 开关闭合时，灯泡不发光，说明电路断路或短路，因电压表示数为0，说明灯泡短路或电阻断路．【详解】开关闭合时，灯泡不发光，说明电路断路或灯泡短路，因为电压表示数为0，说明灯泡短路或电阻R 断路；当开关断开时，灯仍不发光，但电压表示数为6V ，说明电压表的正负接线柱与电源正负极之间连接是连通的，说明电阻R 没有断路，所以故障只能是灯泡L 短路；开关断开时，电压表与电阻R 串联，电压表测量的是电源电压，即电源电压为6V ．19.如图所示，电源电压不变，将定值电阻R 1和R 2串联后接在电源上，R 1消耗的功率为3W ，R 2消耗的功率为6W ，则R 1＝_______R 2；若将它们并联后仍接在该电源上，则电路消耗的总功率为_______W ．【答案】 (1). 0.5 (2). 40.5【解析】 当两电阻串联时，2111222231 62P I R R P I R R ====，所以R 1=0.5R 2，电路消耗的总功率 22121213693U U P P P W W W R R R =+===+=+串，整理得2127U W R =，并联的总电阻212111212?233R R R R R R R R ===+并，所以电路消耗的总功率22211332740.52223U U U P W W R R R ===⨯=⨯=并并． 故答案为0.5；40.5．【点睛】本题考查电功率的计算，关键是计算电阻的关系以及电阻与电功率的关系，难点是计算电阻与电功率的关系，这是本题的转折点，要知道串、并联电路电流、电阻的关系．20.发电机的原理是________．为了确保用电安全，对人体的安全电压是________．【答案】 (1). 电磁感应现象 (2). 不高于36V【解析】【分析】（1）电磁感应现象中机械能转化为电能，所以发电机的原理是电磁感应现象；（2）人体安全电压为不高于36V 的电压；【详解】发电机是利用电磁感应现象的原理制成的，工作时将机械能转化为电能；对人体来说，只有不高于36V 的电压才是安全的；21. 一台扩音机的最大输入信号电压是500 mV ，等于____ V ，一电阻的阻值为0.002MΩ，等于____Ω．【答案】0.5；2×103 【解析】试题分析：根据单位间的进率关系可知，500 mV=0.5V ，0.002MΩ=2×103Ω．【考点定位】单位换算22.有两个电阻，R 1＝4Ω，R 2＝6Ω，如果把它们并联在电路中，通过它们电流分别为I 1、I 2，它们两端的电压分别为U1 、U2，则I1:I2=__________，U1:U2=___________．【答案】(1). 3∶2 (2). 1∶1【解析】【详解】∵R1、R2并联，∴U1=U2=U，∴U1:U2=1:1；又∵I=U/R，∴I1:I2=(U/R1):(U/ R2)=R2:R1=6Ω:4Ω=3:2．三、实验探究题23.拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并连接了图Ⅱ电路．（1）图Ⅱ的实验电路连接中有一处错误，无法完成实验，连接错误的导线是________（填“a”、“b”或“c”）．（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图．①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ电路中电压表V1对应的曲线是________（填“甲”或“乙”）．②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是________．从图中还可求得R1的阻值为________Ω，R2的最大阻值为________Ω（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻Rx的阻值．①闭合开关S，________开关S1，________开关S2，测出电源电压记为U②闭合开关S，________开关S1，________开关S2，测出Rx电压记为Ux③R x表达式为________．【答案】(1). b(2). 甲(3). 串联电路中总电压等于各分电压之和(4). 20(5). 40(6). 断开(7). 闭合(8). 闭合(9). 断开(10). R X=U X.R0/(U-U X)【解析】试题分析：本题考查串联电路的特点，难点在于对图像Ⅲ的分析．改实验中需要将两个电压表分别并联在定值电阻和滑动变阻器两端，所以导线b接法错误，应该接在滑动变阻器的左端；①由图Ⅲ可知甲表示电压随电流增大而增大，由欧姆定律可知甲图像是定值电阻两端电压，即电压表V1的示数；②由图Ⅲ可知，当电流相等时，甲乙两电表示数之和始终等于6V，所以可以得出结论：串联电路中总电压等于各分电压之和；R1的阻值为：1114200.2U VRI A===Ω当R2两端电压最大，电流最小时，R2的阻值最大，即2max2max2min4400.1U VRI A===Ω；由图Ⅳ可知闭合S，断开S1，闭合S2，读出电压表示数U（电源电压）；闭合开关S、S1，断开S2，读出电压表示数U x（R x两端电压）．所以Rx表达式为：02XXU RRU U=- .点睛：探究串联电路电压特点时，根据串联电路中总电压等于各分电压之和来分析；只用一个电压表的未知电阻时，将定值电阻和未知电阻串联，用定值电阻两端电压和阻值之比间接测量通过未知电阻的电流，利用欧姆定律即可求得未知电阻的阻值．小海和小梅一起做“探究并联电路中电流的规律”实验．24. 图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是_____（选填“A”“B”或“C”）处的电流．25. 请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路___________．移动后电流表测量的是_____（选填“A”“B”或“C”）处的电流．26. 测出A、B、C三处的电流如表所示，由此得出初步结论：_____（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_____．A．改变电流表的量程或换电流表再测几次B．换用不同规格的小灯泡，再测出几组电流值C．整理器材，结束实验D．分析数据，得出结论27. 当L1灯泡发生断路时，L2亮度_____（填“变亮”“变暗”或“不变”）．28. 另一实验小组的小利同学连好如图所示的电路后，闭合开关进行试触，发现电流表指针反偏．导致这一现象发生的错误操作可能是：_____．29. 小利同学纠正错误后通过实验，得到了如下数据，他由此得出结论：并联电路中各个支路的电流相等．其不足之处是：_____．【答案】24. C 25. (1). (2). A26. (1). I C=I A+I B(2). B27. 不变28. 电流表正负接线柱接反了29. 测量数据只有一组，具有偶然性【解析】【24题详解】电流表在干路，所以测量的是C处的电流【25题详解】将L2左端导线联改为连接电流表负接线柱，则测量的是L1 支路的电流，即A处，电路图如下：【26题详解】并联电路中，干路电流等于各支路电流之和；多次实验测量几组不同的数据，故A正确，BCD均无法测得多组数据．【27题详解】并联电路各支路互不影响．【28题详解】正接线柱电流流入，负接线柱电流流出，电流表指针反偏，正负接线柱接反．【29题详解】实验应测量多组数据，只测一组数据具有偶然性，不具有说服力．30.电流的测量（1）测量工具：________，符号为________．正确使用电流表①使用前：观察量程和分度值．②两个量程：量程为3A时，最小刻度值是0.1A；量程为0.6A时，最小刻度值是0.02A．（2）电流表的使用规则①电流表要________联在电路中．②“+”、“﹣”接线柱的接法要正确．电流要从电流表的“+”接线柱________，从“﹣”接线柱________．③被测电流不要超过电流表的量程．④不允许不经过用电器而把电流表直接连到电源的两极上．使用注意事项可归纳为：“两要”、“两不”、“两看清”．①“两要”：电流表要串联到待测电路中，电流要从电流表的“+”接线柱流进，从“﹣”接线柱流出．②“两不”：不能超过电流表的量程，不允许直接接到电源的两极上．③“两看清”：看清量程和分度值．【答案】(1). 电流表(2). (3). 串(4). 流入(5). 流出【解析】【详解】（1）电流的测量工具是电流表，在电路中的符号是；（3）电流表的使用规则，①电流表要串联在电路中．②“+”、“-”接线柱的接法要正确．电流要从电流表的“+”接线柱流入，从“-”接线柱流出．【点睛】①电流表是测量电路电流的仪表；②电流表的使用规则a．电流表要串联联在电路中．b．“+”、“-”接线柱的接法要正确．电流要从电流表的“+”接线柱流入，从“-”接线柱流出，否则指针会倒转．c．被测电流不要超过电流表的量程，在不确定电路电流大小的情况下，选择大量程进行试触．d．不允许不经过用电器而把电流表直接连到电源的两极上，这样会烧坏电流表或电源，甚至引发火灾．四、综合题31.如图所示电路图，已知电流表示数为1A，经过L1的电流为0.3A，L2两端的电压为2V．（1）求经过L2的电流？（2）L1两端的电压为多少？【答案】（1）0.7A；（2）2V【解析】【详解】由电路图可知，两灯泡并联，电流表A测干路电流；(1)根据题意可知,干路电流I＝1A,经过L1的电流I1＝0.3A，因并联电路中干路电流等于各支路电流之和，所以,经过L2的电流：I2＝I−I1＝1A−0.3A＝0.7A；(2)因并联电路中各支路两端的电压相等，所以,L1两端的电压：U1＝U2＝2V.。
第十四章 了解电路课后习题解析
物理九年级第十四章了解电路第一节电是什么习题解析1．标引：难易程度：易；本题考查摩擦起电的现象及带电体的性质解析：因为不同物体的原子核束缚核外电子的本领不同，所以两个物体互相摩擦时，其中必定有一个物体失去一些电子，另一个物体得到这些电子，从而使这两个物体带上等量的异种电荷，而带电体具有吸引轻小物体的性质。
答案：与干绸布摩擦；吸引轻小物体。
2．标引：难易程度：易；本题考查电荷间的作用规律和带电体的性质。
解析：毛皮摩擦过的橡胶棒带负电，毛皮摩擦过的橡胶棒去靠近悬挂的泡沫小球，发现泡沫小球被吸引，则泡沫小球不一定带电，因为异种电荷可以相互吸引，而带电体也可以吸引轻上物体；若泡沫小球被排斥，则根据同种电荷相互排斥可知，泡沫小球一定带有同种电荷。
答案：不一定；一定。
3．标引：难易程度：易；本题考查验电器的工作原理。
解析：当用带电体接触金属小球时，电荷通过金属杆跑到两个金属箔片上，使其带上同种电荷，而同种电荷相互排斥，所以两个金属箔片相互排斥而张开。
答案：D4．标引：难易程度：中；本题考查：电荷间的相互作用规律。
解析：A、B相互排斥，说明A、B带同种电荷；B、C相互排斥说明B、C带同种电荷，即A、B、C带同种电荷；C、D相互吸引，说明C、D带异种电荷，即D与A、B、C的电荷不同，答案：D5．标引：难易程度：难；本题考查静电的利用和防止。
解析：不同材料的两种物体互相摩擦后，物体带会带电；空气干燥时摩擦起的电才会在物体上大量聚集；金属门把手是导体容易导电。
答案：冬天空气比较干燥，人体与空气及衣服摩擦后带的静电荷，会在人体上大量聚集（而夏天空气比较潮湿，产生的静电荷会通过空气导走，冬天则不能），当我们触摸到一些导体（如门把手）时，人体所聚集的静电荷便会释放出来从而产生放电，我们就会感到像是被“电”了一下。
第二节让电灯发光习题解析1．标引：难易程度：中；本题考查电路中有持续电流的两个条件。
解析：电路中有持续电流的条件：一是电路中有电源；二是电路是闭合的通路，二者缺一不可。
沪科版物理九年级（上）《第十四章 了解电路》单元测试题（含解析）
沪科版物理九年级（上）《第十四章了解电路》单元测试题一．选择题（共12小题）1．如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上，瞬时电流方向a→bC．b上的一些原子核转移到a上，瞬时电流方向b→aD．a上的一些原子核转移到b上，瞬时电流方向a→b2．自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。
选项图所示的电路图符合要求的是（）A．B ．C．D．3．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。
下列电路图符合上述要求的是（）4．如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒5．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）A．1.3VB．2.5VC．3.8VD．6.3V6．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷7．下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（）8．小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。
沪科版九年级物理上册单元测试卷第十四章 了解电路(word版,含答案解析))(word版含答案解析)
沪科版九年级物理上册第第十四章了解电路一、单项选择题（共20小题；共40分）1. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。
下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2. 如图所示，电路中，电源电压保持不变，且电阻，当电键由闭合变为断开时，电流表示数A. 不变B. 变为原来的倍C. 变为原来的D. 变为零3. 某同学使用电流表时，根据电路中的待测电流。
应选用的量程，但误将“-”和“”两接线柱接入电路，这样做的结果是。
A. 指针摆动角度大，读数更准确B. 指针摆动角度小，读数更准确C. 指针摆动角度大，会损坏电表D. 指针摆动角度小，读数不精确4. 下列关于宇宙的认识正确的是A. 自16世纪后，哥白尼创立了“地心说”，牛顿创立了万有引力理论B. 恒星的位置是固定不变的，太阳是银河系中数以千亿计恒星中的一颗普通的恒星C. “谱线红移”现象说明星系在离我们越来越近D. 我们认识到，宇宙是一个有层次的天体结构系统5. “飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。
在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。
下列哪种材料可以检验口罩静电吸附效果A. 铁块B. 小纸屑C. 石块D. 铜块6. 在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是A. 玻璃棒失去电子带正电B. 玻璃棒得到电子带正电C. 在潮湿的环境下重复实验，它们相互吸引D. 玻璃棒在任何条件下都是绝缘体7. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于A. 用电器B. 电键C. 导线D. 电源8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中通过、、三点的电流大小。
沪科版九年级物理上册单元测试卷第十四章 了解电路(word版,含答案解析))(word版含答案解析)
沪科版九年级物理上册第第十四章了解电路一、单项选择题（共20小题；共40分）1. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。
下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2. 如图所示，电路中，电源电压保持不变，且电阻，当电键由闭合变为断开时，电流表示数A. 不变B. 变为原来的倍C. 变为原来的D. 变为零3. 某同学使用电流表时，根据电路中的待测电流。
应选用的量程，但误将“-”和“”两接线柱接入电路，这样做的结果是。
A. 指针摆动角度大，读数更准确B. 指针摆动角度小，读数更准确C. 指针摆动角度大，会损坏电表D. 指针摆动角度小，读数不精确4. 下列关于宇宙的认识正确的是A. 自16世纪后，哥白尼创立了“地心说”，牛顿创立了万有引力理论B. 恒星的位置是固定不变的，太阳是银河系中数以千亿计恒星中的一颗普通的恒星C. “谱线红移”现象说明星系在离我们越来越近D. 我们认识到，宇宙是一个有层次的天体结构系统5. “飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。
在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。
下列哪种材料可以检验口罩静电吸附效果A. 铁块B. 小纸屑C. 石块D. 铜块6. 在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是A. 玻璃棒失去电子带正电B. 玻璃棒得到电子带正电C. 在潮湿的环境下重复实验，它们相互吸引D. 玻璃棒在任何条件下都是绝缘体7. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于A. 用电器B. 电键C. 导线D. 电源8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中通过、、三点的电流大小。
