变电站自动化系统作业指导书

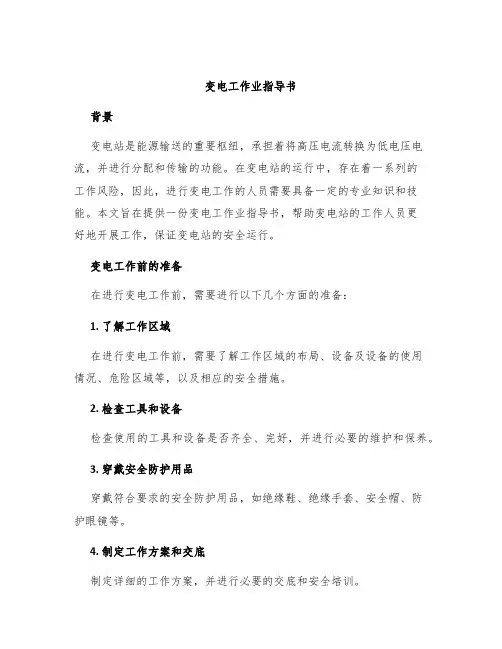

变电工作业指导书
变电工作业指导书背景变电站是能源输送的重要枢纽，承担着将高压电流转换为低电压电流，并进行分配和传输的功能。
在变电站的运行中，存在着一系列的工作风险，因此，进行变电工作的人员需要具备一定的专业知识和技能。
本文旨在提供一份变电工作业指导书，帮助变电站的工作人员更好地开展工作，保证变电站的安全运行。
变电工作前的准备在进行变电工作前，需要进行以下几个方面的准备：1. 了解工作区域在进行变电工作前，需要了解工作区域的布局、设备及设备的使用情况、危险区域等，以及相应的安全措施。
2. 检查工具和设备检查使用的工具和设备是否齐全、完好，并进行必要的维护和保养。
3. 穿戴安全防护用品穿戴符合要求的安全防护用品，如绝缘鞋、绝缘手套、安全帽、防护眼镜等。
4. 制定工作方案和交底制定详细的工作方案，并进行必要的交底和安全培训。
变电工作安全注意事项在进行变电工作时，需要注意以下方面的安全事项：1. 绝缘在进行变电工作时，需要保证工具和设备的绝缘性能，避免漏电。
在使用绝缘手套时，需要检查手套是否有破损、是否合格，严禁穿戴有破损、明显变形和不符合要求的绝缘手套。
2. 防止电击在进行变电工作时，需要避免触碰带电体，保持安全距离，同时严禁抱着带电体或者把带电体压良。
3. 避免火源在变电站内，一切打火时机都应该避免。
在使用易燃液体时，严格遵守安全操作规程，如加油时必须关好罐盖，不准用明火进行加气等。
4. 防止电弧和电焊在进行电弧、电焊等工作时，需要做好相关防护措施，如隔离和覆盖带电部分，进行有效通风等。
5. 做好高处安全工作在进行高空作业时，需要使用安全绳索、安全带等器具，严禁直接站在金属构架上或踩在电缆上。
6. 处理危险事件在突发危险事件发生时，应立即按照操作规程进行处置，做好现场保护，保证人身安全。
变电工作常见故障处理在变电站运行中，常会出现一些故障，如线路故障、设备故障等，下面介绍一些常见故障的处理方法：1. 带电检修小故障对于小故障，如熔丝融断、电缆绝缘老化等，可以采用带电检修的方式进行处理，保证变电站的正常运行。
自动化作业指导书
自动化作业指导书一、引言自动化作业指导书旨在为操作人员提供详细的操作步骤和注意事项，以确保作业过程的安全性、高效性和准确性。
本指导书适用于自动化设备的日常操作和维护，旨在帮助操作人员正确操作设备，提高工作效率，降低操作风险。
二、设备概述1. 设备名称：自动化设备A2. 设备型号：XYZ-12343. 设备功能：自动化设备A用于完成特定的生产工艺，包括材料输送、加工、检测等环节。
三、操作步骤1. 准备工作在操作设备之前，需要进行以下准备工作：- 确保设备处于正常工作状态，无故障和异常情况。
- 检查设备所需材料和工具是否齐全。
2. 启动设备按照以下步骤启动设备：- 将电源插头插入电源插座，并确保电源开关处于关闭状态。
- 检查设备各部分连接是否牢固。
- 打开电源开关，并观察设备是否正常启动。
3. 设备操作根据具体的工作流程，按照以下步骤操作设备：- 步骤1：将待加工材料放置在指定位置。
- 步骤2：调节设备参数，如加工速度、温度等。
- 步骤3：按下启动按钮，设备开始自动加工。
- 步骤4：观察设备运行状态，确保加工过程正常进行。
- 步骤5：在加工完成后，及时停止设备并关闭电源开关。
4. 设备维护为确保设备的正常运行和延长设备的使用寿命，需要进行定期的设备维护工作：- 清洁设备表面和内部零部件。
- 检查设备各部分连接是否松动，如有松动及时紧固。
- 润滑设备运动部件，如需要更换润滑油及时更换。
- 定期检查设备电气部分是否正常，如有异常及时修复。
四、安全注意事项在操作自动化设备时，需要注意以下安全事项：- 操作人员必须熟悉设备的操作流程和安全规范。
- 禁止未经授权的人员操作设备。
- 在操作设备时，应戴好个人防护装备，如手套、护目镜等。
- 在设备运行过程中，禁止将手或其他物体伸入设备内部。
- 在设备故障或异常情况下，应立即停止设备并寻求专业维修人员的帮助。
五、问题解决在操作设备过程中，可能会遇到一些常见问题，如设备故障、加工异常等。
《以风险体系建设为核心的变电站综合自动化系统监造作业指导书》
文件编号：中国南方电网控制文件设备类型：变电站综合自动化系统文档编号：文档页数：15以风险体系建设为核心的变电站综合自动化系统监造作业指导书版本号编写人审核人审定人批准人时间手册版本修编记录：V1-2011：文档初稿；版本号说明：版本号为Vx-201y，如年度修编未变内容，则仅更新年份y，如更新内容，则还要更新版本号x。
每次变化均须注明修编的内容。
首页仅保留最新版本号。
以风险体系建设为核心的变电站综合自动化系统监造作业指导书一、监造目的及范围：为了更好的保证变电站综合自动化系统的制造质量，以免变压器在上网运行中产生过热、绝缘损坏、放电、漏油、爆炸等风险的产生，指导变压器监造人员的监造工作，将变压器制造带来的风险消灭在产品出厂前，特制定本作业指导书。
特别说明：监造工作不能代替变压器厂家对变压器质量的保证。
二、监造依据类文件：1、国家标准或行业标准；2、设备采购合同及其附件(含：订货技术协议等)；3、生产厂家的工艺文件（含标准）。
4、三方或双方的会议纪要三、见证作业内容说明：见证方式分为：文件见证（R）、现场见证（W）、停工待检（H）；见证依据以下几部分进行见证；标准要求栏的内容可根据技术协议或厂家的工艺标准填写；见证结果栏根据见证内容填写相应的数据，并根据标准要求的数据给予判断；备注栏是对相应见证结果补充，主要填写见证照片或见证相关文件（监造通知单、监造联络单等）的文件编号。
或是对见证情况不符合的简要描述。
以风险体系建设为核心的变电站综合自动化系统监造作业指导书1、管理体系（每年首次监造开始时或体系证书更换时给予见证，每年见证一次）、作业环境：见证项目见证内容见证方式见证方法标准要求见证结果备注(见证照片或相关文件)管理体系及其运行质量管理体系、环境管理体系、职业健康安全管理体系证书R 查看证书原件查看质量管理体系、环境管理体系、职业健康安全管理体系认证证书质量管理体系证书注册号：[ ]颁发日期：[ ]证书有效日期：[ ]环境管理体系证书注册号：[ ]颁发日期：[ ]证书有效日期：[ ]职业健康安全管理体系证书注册号：[ ]颁发日期：[ ]证书有效日期：[ ]质量管理体系、环境管理体系、安全管理体系运行R查看原材料、外购件采购过程、生产过程装配工艺卡、关键工序质量控制点、质检人员对生产过程质量进行监控测量、产品试验的质量检验大纲、不合格产品的识别和验证等的控制文件和记录文件；（1）原材料、外购件采购过程具有相关质量控制。
自动化系统作业指导书

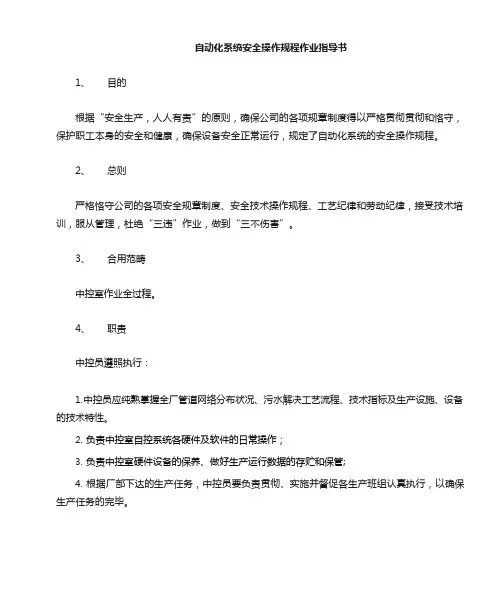

自动化系统安全操作规程作业指导书1、目的根据“安全生产，人人有责”的原则，确保公司的各项规章制度得以严格贯彻贯彻和恪守，保护职工本身的安全和健康，确保设备安全正常运行，规定了自动化系统的安全操作规程。
2、总则严格恪守公司的各项安全规章制度、安全技术操作规程、工艺纪律和劳动纪律，接受技术培训，服从管理，杜绝“三违”作业，做到“三不伤害”。
3、合用范畴中控室作业全过程。
4、职责中控员遵照执行：1.中控员应纯熟掌握全厂管道网络分布状况、污水解决工艺流程、技术指标及生产设施、设备的技术特性。
2.负责中控室自控系统各硬件及软件的日常操作；3.负责中控室硬件设备的保养、做好生产运行数据的存贮和保管;4.根据厂部下达的生产任务，中控员要负责贯彻、实施并督促各生产班组认真执行，以确保生产任务的完毕。
5.监视污水解决厂工艺、设备的运行状况，确保全厂工艺、设备正常运行；6.根据水质变化，及时指导、调节、变化生产工艺，以确保解决后的水质达成排放原则。
若生产上出现异常现象要及时将状况向上级报告。
7.生产设备出现突发故障，中控应及时报值班人员，机修人员与当班人员应及时提出解决方案，并会同班组采用必要应急方法，不能解决的应及时上报，其中过程都需统计在值班统计本上。
8.认真做好值班统计，及时填写运行报表，按“交接班制度”做好交接班工作。
9.完毕领导临时交办的任务。
5、安全操作规程5.1.中控室安全操作规程1、中控室人员应熟悉监控系统及多个仪表的工作电压范畴、工作原理、性能特点、检测点与检测项目。
2、中控室人员每天定时统计生产报表和监测报表，及时反映厂内的生产运行状况。
3、根据生产运行参数及管理人员的指令，启动自动控制设备，以满足工艺规定，没有授权不得随意开停自控设备。
4、阴雨天气到现场巡视检查仪表时，操作人员应注意避免触电。
5、各类检测仪表的一次传感器均应按规定清污除垢。
6、微机系统的打印机应根据阐明书进行正常保养维护。
7、检测仪表出现故障，不得随意拆、卸变送器和转换器。
3、综合自动化变电站系统安装作业指导书
编号：Q/综合自动化变电站系统安装作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期：年月日至年月日黄石供电公司1欢迎下载。
1、范围本指导书适用于综自变电站综合自动化系统安装。
2、引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1）国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂部分）2）GB14258-93《继电保护及电网安全自动装置技术规程》3）DL/T516-93《电力系统调度自动化运行管理规程》4）DL451-91《循环式运动规约》5）DL478-92《静态继电保护及安全自动装置通用技术条件》6）DL/T635-1997《县级电网调度自动化功能规范》7）《电力系统继电保护及安全自动装置反事故措施要点》8）GB/T15145-94《微机线路保护装置通用技术条件》9）DL/T671-1999《微机变压器组保护装置通用技术条件》10）DL/T634-1997《远动设备及系统第５部分传输规约第１０１篇基本远动任务配套标准》2欢迎下载。
11）DL/T667-1999《远动设备及系统第５部分传输规约第１０3篇继电保护设备信息接口配套标准》12）GB/T13730-92《地区电网数据采集与监控系统通用技术条件》13）DL/T630-1997《交流采样远动终端技术条件》14）GB/T16435.1-1996《远动设备及系统接口电气特性》15）综合测控装置技术说明书、使用说明书——3、安装前准备3.1准备工作安排3欢迎下载。
3.2人员要求3.3工器具4欢迎下载。
3.4备品备件3.5材料5欢迎下载。
3.6危险点分析及控制措施6欢迎下载。
3.7人员分工7欢迎下载。
8欢迎下载4、综合自动化系统安装流程图5、作业程序和作业标准 5.1开工5.2安装内容和工艺标准9欢迎下载。
5.综合自动化变电站系统安装作业指导书
编号：Q/综合自动化变电站系统安装作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期：年月日至年月日利川市电力公司1、范围本指导书适用于综自变电站综合自动化系统安装。
2、引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1）国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂部分）2）GB14258-93《继电保护及电网安全自动装置技术规程》3）DL/T516-93《电力系统调度自动化运行管理规程》4）DL451-91《循环式远动规约》5）DL478-92《静态继电保护及安全自动装置通用技术条件》6）DL/T635-1997《县级电网调度自动化功能规范》7）《电力系统继电保护及安全自动装置反事故措施要点》8）GB/T15145-94《微机线路保护装置通用技术条件》9）DL/T671-1999《微机变压器组保护装置通用技术条件》10）DL/T634-1997《远动设备及系统第５部分传输规约第１０１篇基本远动任务配套标准》11）DL/T667-1999《远动设备及系统第５部分传输规约第１０3篇继电保护设备信息接口配套标准》12）GB/T13730-92《地区电网数据采集与监控系统通用技术条件》13）DL/T630-1997《交流采样远动终端技术条件》14）GB/T16435.1-1996《远动设备及系统接口电气特性》15）综合测控装置技术说明书、使用说明书——3、安装前准备3.2人员要求3.3工器具3.4备品备件3.5材料3.6危险点分析及控制措施3.7人员分工4、综合自动化系统安装流程图5、作业程序和作业标准5.1开工5.2安装内容和工艺标准5.3竣工5.4、状态检查6、验收记录。
自动化作业指导书
自动化作业指导书一、概述自动化作业指导书是为了匡助操作人员正确、高效地完成自动化设备的操作和维护工作而编写的。
本指导书包含了设备的基本信息、操作步骤、故障排除方法等内容，旨在提供清晰明确的指导，确保操作人员能够正确操作设备，保障生产的顺利进行。
二、设备基本信息1. 设备名称：XXXX自动化设备2. 设备型号：XXXXX3. 设备功能：实现XXXXX功能，如装配、测试、包装等4. 设备特点：高效、稳定、可靠、易操作等三、安全注意事项1. 操作人员必须熟悉设备的安全操作规程，并佩戴相关的个人防护装备。
2. 在操作设备之前，确保设备处于住手状态，并断开电源。
3. 禁止擅自拆卸设备零部件，如需维修，请联系专业人员。
4. 在设备运行过程中，禁止将手或者其他物体伸入设备内部，以免发生意外伤害。
5. 当设备发生异常情况时，应即将住手操作，并进行故障排除。
四、操作步骤1. 设备启动a. 检查设备的电源连接是否正常。
b. 打开设备的电源开关，确保设备处于待机状态。
c. 检查设备的各个部件是否正常运行，如有异常，请及时处理。
2. 设备操作a. 根据生产任务，调整设备的工作模式和参数设置。
b. 将待加工的物料放置到设备的进料口，并确保物料的正确摆放。
c. 启动设备，观察设备的运行状态，确保设备正常工作。
d. 在设备运行过程中，定期检查设备的运行情况，如有异常，请及时处理。
3. 设备住手a. 完成生产任务后，将设备切换到住手状态。
b. 关闭设备的电源开关，断开电源。
c. 清理设备内部的残留物，确保设备的卫生和整洁。
d. 对设备进行定期的维护和保养，保证设备的正常运行。
五、故障排除1. 设备故障分类：根据故障的性质和原因，将设备故障划分为机械故障、电气故障、传感器故障等。
2. 故障排除方法：根据故障的具体表现和可能的原因，提供相应的故障排除方法和步骤。
六、常见问题解答1. 问题1：设备无法启动。
解答：请检查设备的电源连接是否正常，电源开关是否打开，以及设备是否处于待机状态。
【参考文档】变电站作业指导书word版本 (18页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==变电站作业指导书篇一：变电站作业指导书河南联创化工 110KV益丰变电站标准化作业指导书编制：审核：批准：201X.04.10变电运行作业指导书目录第一章运行维护作业指导书1、主变及其冷却器散热器清洗、吹灰2、充油设备呼吸器油杯油更换、吸潮剂更换3、固定型阀控式密封铅酸蓄电池充放电试验4、二次盘柜及回路清扫5、钢构件防腐处理6、防误闭锁装置维护7、变电站（所）照明设施维护8、风扇电机维护9、变电站防小动物措施检查及维护第二章变电运行巡视检测作业指导书1、一般要求2、电力变压器巡视检查3、断路器巡视检查4、 110KV全封闭组合电器（GIS）巡视检查作业指导书5、 10KV抽出式小车开关的巡视检查6、隔离开关巡视检查7、电力电容器巡视检查8、互感器巡视检查9、母线巡视检查10、高频阻波器、耦合电容器巡视检查 11、防雷设施巡视检查 12、电力电缆巡视检查 13、站用电系统巡视检查 14、直流系统巡视检查15、继电保护及自动保护装置的巡视检查 16、消防器材的巡视检查 17、安全工用具的巡视检查18、抽风、排水及防汛设施的巡视检查第三章变电运行操作作业指导书1 、主要内容和适用范围2 、引用标准3 、倒闸操作的要求4 、倒闸操作的流程5、电气设备操作的安全注意事项和危险点控制 6 、操作票注意事项及审核标准第四章变电设备安装、检修验收作业指导书1、验收一般规定 2 、电力变压器安装验收 3、有载调压装置安装验收 4 、无功补偿装置安装验收 5 、互感器安装验收6、 35KV多油、10KV少油（真空）系列断路器（配电磁、弹簧机构）安装、检修验收 7 、 35KV真空（SF6）及10KVSF6系列断路器（配弹簧）安装、检修验收 8 、 110（220）KVSF6系列断路器（配液压机构）安装、检修验收 9 、110KVSF6系列断路器（配弹簧机构）安装、检修验收 10、 110KV少油系列断路器（配弹簧机构）安装、检修验收 11 、隔离开关安装、检修验收 12 、GIS组合电器安装、检修验收 13 、电抗器安装验收 14 、避雷器安装验收15 、电力电缆安装验收 16 、接地装置安装验收 17 、母线装置安装验收18 、继电保护及安全自动装置验收第一章运行维护作业指导书电力变压器冷却器组、散热器清洗1.1 作业条件及周期 1.1.1 天气睛好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站监控系统作业指导书编码：BDECSY-09二○○九年八月批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：目录1.工程概况及适用范围 (1)2.编写依据 (1)3.作业流程 (2)3.1作业（工序）流程图 (2)4.作业准备 (2)4.1人员配备 (2)4.2工器具及仪器仪表配置 (2)5 作业方法 (3)5.1开始 (3)5.2通电前检查： (3)5.3绝缘检查 (3)5.4通电检查 (3)5.5单机校验 (3)5.6后台联调： (4)5.7远动联调： (4)5.8微机五防系统调试 (4)5.9GPS系统调试 (5)5.10电流电压回路检查： (5)6.键、环控制措施 (5)7 质量控制措施及检验标准 (6)1. 工程概况及适用范围本作业指导书适用变电工程监控系统调试。
3. 作业流程3.1 作业（工序）流程图5作业方法5.1开始5.1.1检查屏柜安装完毕，符合试验条件。
5.1.2检查工作票完善，工作安全措施完善，二次措施单编写内因符合作业安全标准。
5.1.3试验人员符合要求，熟悉相关资料和技术要求。
5.2通电前检查：5.2.1核对各屏柜配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
5.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
5.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确,芯片放置位置正确。
5.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
5.2.5检查试验设备是否符合要求，试验设备是否完好。
5,2,6检查回路接线是否正确。
5.2.7检查保护装置电压是否与实际接入电压相符。
5.2.8检查保护装置所配模块与实际配置的PT、CT相符合。
5.2.9保护屏接地是否符合要求。
5.3绝缘检查5.3.1分组回路绝缘检查：将装置CPU插件拔出，在屏柜端子排处分别短接交流电压回路，交流电流回路、操作回路、信号回路端子；用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。
其阻值应大于10MΩ。
5.3.2整组回路绝缘检查：将各分组回路短接，用1000V兆欧表测量整组回路对地绝缘。
其阻值应大于1MΩ。
5.4通电检查5.4.1核对屏柜元件配置是否与设计图纸和技术规范相符。
5.4.2检查保护装置版本信息经厂家确认满足设计要求。
5.4.3按键检查：检查装置各按键，操作正常。
5.4.4装置自检正确，无异常报警信号。
5.4.5打印机与保护装置的联机试验：进行本项试验之前，打印机应进行通电自检。
5.5单机校验5.5.1零漂检查进行零漂检查时，应对电压端子短接,电流回路断开防止感应引起误差，应在装置上电10min以后，零漂值要求在一段时间（几分钟）内保持在规定范围内；电流回路零漂在-0.05~+0.05A范围内(额定值为5A)，电压回路在0.05V以内。
5.5.2通道采样及线性度检查在各模拟量通道分别按规范加量，装置采样应正确，同时加入三相对称电流、三相对称电压，查看装置采样，检查电流、电压相角正常。
功率显示正确。
5.5.3 时钟的整定与核对检查：调整时间，装置正常，GPS对时已完善，核对各装置时间显示一致，并与后台计算机显示相符。
5.5.4装置自检正确，无异常报警信号。
5.5.5遥信输入检查：短接开关量输入正电源和各开关量输入端子，对照图纸和说明书，核对开关量名称，装置显示屏显示各开关量名称与实际一致。
5.5.6遥控、遥调接点检查：在监控装置模拟遥控、遥调信号，用万用表测量各输出接点正确。
5.5.7监控系统同期功能检查：分别按检同期、检无压和不检方式进行模拟调试，在检同期方式下输入母线电压和线路电压，分别改变两电压间的相角、幅值、频率使之不能满足同期条件，按合闸按钮，合闸输出继电器接点应不接通。
满足同期条件，合闸输出接点应接通。
在检无压方式下，使任意侧电压满足无压条件或两侧满足无压条件，按合闸按钮，合闸输出继电器接点应接通，否则，合闸输出继电器接点应不接通。
在不检方式下，无任两侧电压如何变法，按合闸按钮，合闸输出继电器接点应接通。
5.6后台联调：5.6.1 后台数据库已建立，电源已给上，通讯系统已连接完毕。
5.6.2 检查设备运行情况及后台监控系统与各测控单元（装置）、保护设备的通信情况，断开任意单元装置电源，后台应显示相对应的通信中断信号，同时后台SOE事件应报警正确。
5.6.3 数据采集和处理功能调试（遥测、遥信功能等）：在监控元件各模拟量通道分别按规范加量，后台显示应正确，同时加入三相对称电流、三相对称电压，检查电流、电压相角正确，后台功率显示及功率因数显示正确。
5.6.4 控制与操作功能调试（遥控、遥调功能等）：模拟遥控、遥调功能，各单元元件执行正确。
后台控制的设备编号与现场实际设备的编号相对应。
5.6.7监视及报警功能调试：现场模拟各报警信号，后台显示与之相对应的信号，结合设计图纸确认各信号正确。
5.6.8检查监控系统操作员站、工程师站是否工作正常；5.6.9检查监控系统各测控装置、通信转换装置是否工作正常；5.6.10检查核对所有控制、操作对象是否受微机五防系统正确闭锁，并控制、操作正确；5.6.11检查测试监控系统制表及打印功能是否正常；5.6.12检查测试监控系统事件顺序记录及事故追忆功能是否正常；5.6.13遥测扫描周期测试：在测控装置电压输入回路接入标称电压，将各电流输入回路串联，通以20%的标称值电流，从测控装置显示器上观察各个电流测点的数值。
改变输入电流量为标称电流的90%，从测控装置显示器上观察各个电流量数值的改变。
各电流测点值的变化应在0.5s~1s内。
5.6.14信息响应时间测试：在RTU检验装置上改变任何一路状态量输出信号，则在模拟主站上应观察到对应遥信位变化，并记录下从状态量变化到遥信变化的时间，在传输率为600bit/s，此时间应不大于1s。
在测控装置交流输入回路施加一个阶跃信号为较高标称值的0%～90%，或者为较高标称值的100%～10%，则在模拟主站上应观察到对应数值的变化，并记录下从施加阶跃信号到数值变化的时间。
对重要遥测量在传输速率为600bit/s时，此时间应不大于0.3s。
5.6.15事件顺序（SOE）站内分辨率测试：将RTU检验装置的两路状态量输出信号接至测控设备任意两路状态量输入端，在RTU检验装置上设置一个时间定值，使该定值等于规范要求的站内分辨率。
启动RTU检验装置工作，这时除在监控画面有正确告警显示外，打印机还应打印出这两个状态量的名称、状态及动作时间，其中开关动作所显示和记录的时间应符合站内分辨率的要求。
5.6.16双机切换试验：对监控系统所有冗余配置的设备进行双机切换试验，包括手动和自动切换试验，检查冗余设备间是否能正确进行切换而不影响系统正常运行，切换时间是否满足规范要求。
5.7远动联调：5.7.1检查远动工作站与各测控单元（装置）、保护设备的通信情况；5,7.2检查远动工作站与各调度中心的通信情况；5.7.3检查远动工作站各通信数据库定义是否正确；5.7.4远动工作站各通信规约功能调试；5.7.5远方诊断功能调试；5.7.6测试远动工作站的功能及性能指标是否符合设计要求。
5.8微机五防系统调试5.8.1检查微机五防系统画面、数据库定义与现场设备是否一致；5.8.2检查微机五防系统采集信息是否与现场设备状态一致；5.8.3检查微机五防系统闭锁功能是否符合规程和设计要求；5.8.4测试各五防闭锁操作对象是否闭锁正确，操作无误；5.8.5检查微机五防系统使用、维护功能是否满足要求，测试系统性能指标是否符合设计要求。
5.9 GPS系统调试5.9.1检查GPS天线的安装位置、环境是否符合要求，与GPS对时设备的连接是否良好；5.9.2测试GPS对时设备的卫星捕获时间和跟踪数量是否符合要求；5.9.3检查GPS对时设备输出的时间同步信号是否正确，符合规程要求；5.9.4检查GPS对时网敷设、安装、连接是否满足要求；5.9.5测试各被对时设备是否对时正确；5.9.6测试GPS系统性能指标是否符合设计要求。
5.10电流电压回路检查：5.10.1检查所有与保护有关的二次电流、电压回路是否符合施工设计图和制造厂的技术要求。
5.10.2检查接入的电流、电压互感器准确等级是否符合要求；检查电流、电压互感器的变比是否与保护定值要求相同；检查电流、电压互感器的极性是否符合与保护装置要求。
5.10.3检查所有电流、电压的二次电缆连接是否正确。
5.10.4检查电流、电压回路的接地是否正确。
5.10.5检查所有电流、电压端子的连接片是否已连接、螺栓是否紧固。
5.10.6在一次侧加入适当的电流、电压在二次侧检查各装置采样正确，检查装置差动电流正确，检查电压切换回路正确。
6.键、环控制措施6.1检查GPS天线的安装位置、环境是否符合要求，与GPS对时设备的连接是否良好；6.2测试GPS对时设备的卫星捕获时间和跟踪数量是否符合要求；6.3应防止CT二次侧开路。
短路CT二次绕组，必须使用短路片或短路线，严禁用导线缠绕。
6.4 严防PT二次侧短路或接地，接临时负载，必须装专用的刀闸和可熔保险器。
6.5二次回路通电试验前，应检查回路上确无人工作后，方可试验。
6.6电压互感器的二次回路试验时，为防止由二次侧向一次侧反充电，除应二次回路断开外，还应取下一次保险或断开刀闸。
6.7做好调试前的仪器检验工作，确保调试仪器在正常状态。
6.8调试前，检查二次电路图纸的正确性，明确应接端子的编号，并在现场确认。
仪器信号测试线接上运行端子前，应先用万用表测量各回路，以检查测试线和仪器通道正常。
即保证电压回路无短路，电流回路无开路，然后再经测试线接上运行端子。
6.9在现场要带电工作时，必须站在绝缘垫上，戴绝缘手套，使用带绝缘把手的工具（其外露导电部分不得过长，否则应包扎绝缘带），以保护人身安全。
同时将邻近的带电部分和导体用绝缘器材隔离，防止造成短路或接地。
7 质量控制措施及检验标准7.1、分组回路绝缘检查要求绝缘值大于10 MΩ。
7.2、整个二次回路绝缘检查要求绝缘值大于1.0 MΩ。
7.3、零漂检查要求在小于±0.05。
7.4、采样值与实际值要求小于5%。
7.5、各模拟量的响应时间应在0.5s~1s内。
