光伏电池生产工艺流程一、前期准备1.1 原材料准备1.2 设备准备1.3 环境准备二、硅片生产工艺流程2.1 晶体生长2.2 切割硅片2.3 晶圆清洗三、光伏电池制造工艺流程3.1 表面处理3.2 清洗和干燥3.3 选择合适的电极材料并涂覆在硅片表面上3.4 电极固化和烧结,形成正负极电极3.5 在硅片表面上涂覆抗反射层,提高光吸收率和转换效率3.6 光伏电池测试和分选四、组件制造工艺流程4.1 组件框架制造和安装4.2 组件背板制造和安装,保护光伏电池并提高稳定性和耐久性4.3 安装连接器和线路,组成完整的光伏组件4.4 组件测试和包装五、总结5.1 光伏电池生产工艺的重要性5.2 光伏产业的未来展望一、前期准备光伏电池生产需要充足的原材料、高效的设备和适宜的环境。

在进行光伏电池生产前,需要进行以下准备工作:1.1 原材料准备光伏电池生产所需的主要原材料是硅片、电极材料、抗反射层等。

这些原材料必须符合国家标准,并且经过质检合格后才能使用。

1.2 设备准备光伏电池生产需要使用多种设备,如晶体生长炉、硅片切割机、涂布机等。

这些设备必须符合国家标准,并经过安装调试后才能使用。

1.3 环境准备光伏电池生产需要一个干燥、洁净的环境,以确保产品质量。

因此,在进行光伏电池生产前,必须对车间进行清洁和消毒,并保持恒温恒湿状态。

二、硅片生产工艺流程硅片是制造光伏电池的重要原材料之一,其制造工艺流程主要包括晶体生长、切割硅片和晶圆清洗三个步骤。

2.1 晶体生长晶体生长是将硅原料加热至高温状态,使其融化后冷却结晶形成硅单晶。

这个过程需要使用晶体生长炉进行,通过控制温度、压力等参数来控制晶体的质量和形状。

2.2 切割硅片硅单晶通过切割机进行切割,形成一定厚度的硅片。

切割时要保证硅片的平整度和尺寸精度,以便后续工艺的进行。

2.3 晶圆清洗切割好的硅片需要进行清洗,并去除表面杂质和氧化层。

这个过程需要使用特殊的清洗设备,并且必须在干净的环境下进行。

太阳能电池板的生产工艺流程

太阳能电池板的生产工艺流程

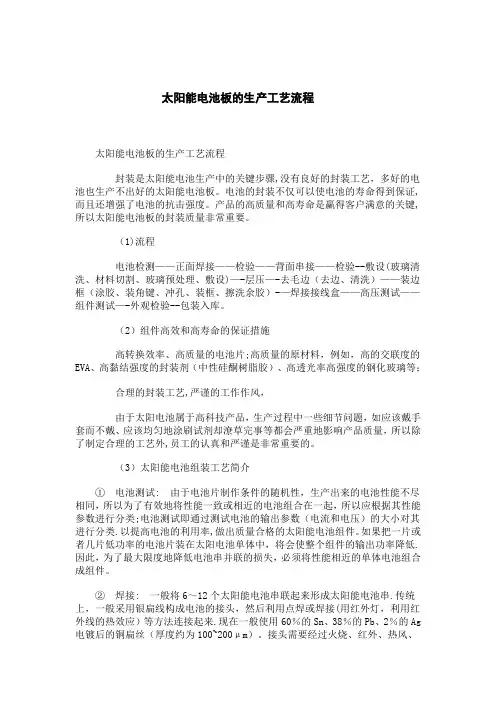

太阳能电池板的生产工艺流程太阳能电池板的生产工艺流程封装是太阳能电池生产中的关键步骤,没有良好的封装工艺,多好的电池也生产不出好的太阳能电池板。

电池的封装不仅可以使电池的寿命得到保证,而且还增强了电池的抗击强度。

产品的高质量和高寿命是赢得客户满意的关键,所以太阳能电池板的封装质量非常重要。

(1)流程电池检测——正面焊接——检验——背面串接——检验--敷设(玻璃清洗、材料切割、玻璃预处理、敷设)—-层压—-去毛边(去边、清洗)——装边框(涂胶、装角键、冲孔、装框、擦洗余胶)-—焊接接线盒——高压测试——组件测试—-外观检验--包装入库。

(2)组件高效和高寿命的保证措施高转换效率、高质量的电池片;高质量的原材料,例如,高的交联度的EVA、高黏结强度的封装剂(中性硅酮树脂胶)、高透光率高强度的钢化玻璃等;合理的封装工艺,严谨的工作作风,由于太阳电池属于高科技产品,生产过程中一些细节问题,如应该戴手套而不戴、应该均匀地涂刷试剂却潦草完事等都会严重地影响产品质量,所以除了制定合理的工艺外,员工的认真和严谨是非常重要的。

(3)太阳能电池组装工艺简介①电池测试: 由于电池片制作条件的随机性,生产出来的电池性能不尽相同,所以为了有效地将性能一致或相近的电池组合在一起,所以应根据其性能参数进行分类;电池测试即通过测试电池的输出参数(电流和电压)的大小对其进行分类.以提高电池的利用率,做出质量合格的太阳能电池组件。

如果把一片或者几片低功率的电池片装在太阳电池单体中,将会使整个组件的输出功率降低.因此,为了最大限度地降低电池串并联的损失,必须将性能相近的单体电池组合成组件。

②焊接: 一般将6~12个太阳能电池串联起来形成太阳能电池串.传统上,一般采用银扁线构成电池的接头,然后利用点焊或焊接(用红外灯,利用红外线的热效应)等方法连接起来.现在一般使用60%的Sn、38%的Pb、2%的Ag 电镀后的铜扁丝(厚度约为100~200μm)。

!!!太阳能电池制造工艺---工艺流程以及工序简介

!!!太阳能电池制造工艺---工艺流程以及工序简介

去除磷硅玻璃的目的、作用:
1.
磷硅玻璃的厚度在扩散中工艺难控制,且其工艺窗口太小,不稳 定。 磷硅玻璃的折射率在1.5左右,比氮化硅折射率(2.07左右)小, 若磷硅玻璃较厚会降低减反射效果。 磷硅玻璃中含有高浓度的磷杂质,会增加少子表面复合,使电池 效率下降。
2.
3.
2. 扩散(POCl3液态扩散)
结的附近形成了与内建电场方
向相反的光生电场。在n区与p 区间产生了电动势。当接通外
电路时便有了电流输出。
单晶硅太阳电池
多晶硅太阳电池
非晶硅太阳电池
2. 硅太阳电池的制造工艺流程

下面我们就硅太阳电池的制造工艺流程以及各工序进行简 单的介绍。 晶体硅太阳能电池制造的常规工艺流程主要包括:硅片清 洗、绒面制备、扩散制结、(等离子周边刻蚀)、去 PSG(磷硅玻璃) 、PECVD 减反射膜制备、电极(背面电极、 铝背场和正电极) 印刷及烘干、烧结、Laser和分选测试等。 同时,在各工序之间还有检测项目,主要有抽样检测制绒效 果、抽样 测方块电阻、抽样测氮化硅减反射膜厚度和折射 率等项目。
(c). 去磷硅玻璃---PSG
在扩散过程中发生如下反应:
4PCl3 5O2 2PO 2 5 6Cl2
POCl3分解产生的P2O5淀积在硅片表面, P2O5与Si反应生成SiO2和 磷原子:
2P O 5Si 5SiO 4P
2 5 2
这样就在硅片表面形成一层含有磷元素的SiO2,称之为磷硅玻璃。
ser
4.沉积减反射膜(PECVD)
10.烧 结
5.丝网印刷背电极
6.烘 干
9.丝网印刷正电极
8.烘 干
7.丝网印刷背电场

光伏电池生产工艺流程

光伏电池生产工艺流程

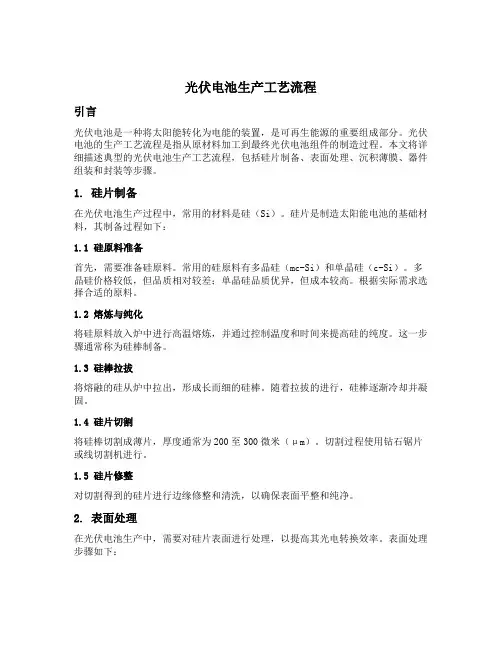

光伏电池生产工艺流程引言光伏电池是一种将太阳能转化为电能的装置,是可再生能源的重要组成部分。

光伏电池的生产工艺流程是指从原材料加工到最终光伏电池组件的制造过程。

本文将详细描述典型的光伏电池生产工艺流程,包括硅片制备、表面处理、沉积薄膜、器件组装和封装等步骤。

1. 硅片制备在光伏电池生产过程中,常用的材料是硅(Si)。

硅片是制造太阳能电池的基础材料,其制备过程如下:1.1 硅原料准备首先,需要准备硅原料。

常用的硅原料有多晶硅(mc-Si)和单晶硅(c-Si)。

多晶硅价格较低,但品质相对较差;单晶硅品质优异,但成本较高。

根据实际需求选择合适的原料。

1.2 熔炼与纯化将硅原料放入炉中进行高温熔炼,并通过控制温度和时间来提高硅的纯度。

这一步骤通常称为硅棒制备。

1.3 硅棒拉拔将熔融的硅从炉中拉出,形成长而细的硅棒。

随着拉拔的进行,硅棒逐渐冷却并凝固。

1.4 硅片切割将硅棒切割成薄片,厚度通常为200至300微米(μm)。

切割过程使用钻石锯片或线切割机进行。

1.5 硅片修整对切割得到的硅片进行边缘修整和清洗,以确保表面平整和纯净。

2. 表面处理在光伏电池生产中,需要对硅片表面进行处理,以提高其光电转换效率。

表面处理步骤如下:2.1 清洗使用化学溶液对硅片表面进行清洗,去除尘埃、油脂和其他杂质。

2.2 蚀刻通过化学蚀刻去除硅片表面的氧化层,并形成微纳米级的结构。

这些结构有助于提高光吸收能力,并减少反射损失。

2.3 漏电流控制在蚀刻后,需要对硅片进行漏电流控制。

这可以通过在表面涂覆抗反射涂层或应用钝化技术来实现。

3. 沉积薄膜沉积薄膜是光伏电池生产中的关键步骤,它能够增加光伏电池的吸收能力和光电转换效率。

主要的沉积薄膜技术包括:3.1 化学气相沉积(CVD)化学气相沉积是一种通过将气体反应物在硅片表面上进行化学反应而形成薄膜的方法。

常用的CVD技术有PECVD(等离子体增强化学气相沉积)和LPCVD(低压化学气相沉积)。

太阳能电池组件生产的主要工艺流程

太阳能电池组件生产的主要工艺流程

太阳能电池组件生产的主要工艺流程:测试分选→单片焊接→串联焊接→叠层→中间测试→层压→装框注胶→清洗→最终测试(1)测试分选电池片分选主要是为了检出不合格的电池片,同时,电池片的颜色一般呈蓝褐色、蓝紫色、蓝色、浅兰色等几种不同档次的蓝色,对电池片进行颜色分选并分档放置,保证单个组件所用到的电池片为同档次的颜色,从而使单个组件生产出来后颜色外观美观,各电池单片之间无明显色差现象。

若电池片不经过色差分选就直接做组件,做出来的组件外表颜色“参差不齐”,不美观。

因此,为了保证电池片的质量、外观和生产顺利高效率的运行,通过初选将缺角、栅线印刷不良、裂片、色差等电池片筛选出来。

在标准测试环境(温度25±2℃、湿度≤60%RH、光强1000±50W)下,绘制I-V曲线图,根据电池片的开路电压Voc、短路电流Isc、工作最佳功率Pm、工作最佳电压Vm、工作最佳电流Im、填充因子FF、转换效率n等指标把电池电性参数相近的电池分到一类,之后根据生产、工艺的数据分析要求,和客户的分档要求,对电池片进行测试并分档。

(2)单片焊接单片焊接将汇流带焊接到电池正面(负极)的主栅线上,从上至下,匀速焊接。

单片焊接的目的是将连接带(锡铜合金带)平直地焊接到电池片的主栅线上,要求保证电气和机械连接良好,外观光亮;焊带的长度约为电池边长的2倍,多出的焊带在串联焊接时与后面的电池片的背面电极相连。

(3)串联焊接背面焊接是将电池片接在一起形成一个电池片的串组,电池的定位主要靠一个膜具板,上面有放置电池片的凹槽,槽的大小和电池的大小相对应,槽的位置已经是设计好的,不同规格的组件使用不同的模板,操作者使用电烙铁和连接带(锡铜合金带)将单片焊接好的电池片的正面电极(负极)焊接到另一片的背面电极(正极)上,以此类推,依次将电池片串接在一起,并在组件串的正负极焊接出为叠层时准备的引线。

(4)叠层背面串接好且经过检验合格后,将电池片串、钢化玻璃和切割好的EVA 、背板(TPT)按照一定的层次敷设好,玻璃事先涂一层试剂(primer)以增加玻璃和EVA的粘接强度。

太阳能电池片的生产工艺流程

太阳能电池片的生产工艺流程

太阳能电池片的生产工艺流程
太阳能电池片的生产工艺流程

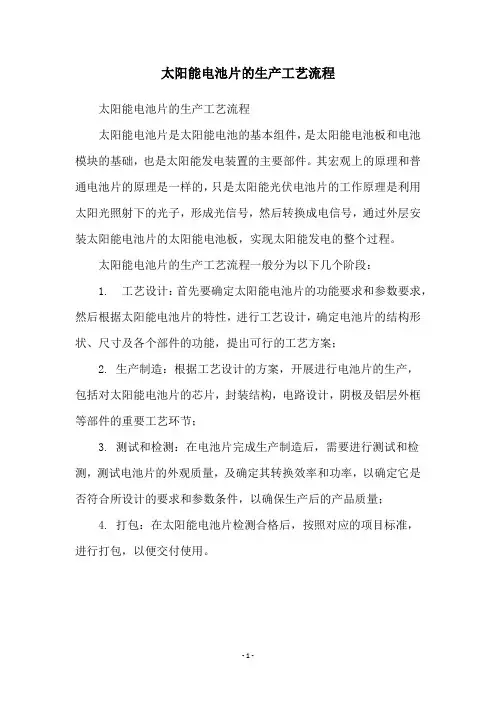

太阳能电池片是太阳能电池的基本组件,是太阳能电池板和电池模块的基础,也是太阳能发电装置的主要部件。

其宏观上的原理和普通电池片的原理是一样的,只是太阳能光伏电池片的工作原理是利用太阳光照射下的光子,形成光信号,然后转换成电信号,通过外层安装太阳能电池片的太阳能电池板,实现太阳能发电的整个过程。

太阳能电池片的生产工艺流程一般分为以下几个阶段:
1. 工艺设计:首先要确定太阳能电池片的功能要求和参数要求,然后根据太阳能电池片的特性,进行工艺设计,确定电池片的结构形状、尺寸及各个部件的功能,提出可行的工艺方案;
2. 生产制造:根据工艺设计的方案,开展进行电池片的生产,
包括对太阳能电池片的芯片,封装结构,电路设计,阴极及铝层外框等部件的重要工艺环节;
3. 测试和检测:在电池片完成生产制造后,需要进行测试和检测,测试电池片的外观质量,及确定其转换效率和功率,以确定它是否符合所设计的要求和参数条件,以确保生产后的产品质量;
4. 打包:在太阳能电池片检测合格后,按照对应的项目标准,
进行打包,以便交付使用。

- 1 -。

简述多晶硅太阳能电池的制造流程

简述多晶硅太阳能电池的制造流程

简述多晶硅太阳能电池的制造流程下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!多晶硅太阳能电池制造流程在太阳能产业中,多晶硅太阳能电池是最常见的一种类型。

太阳能电池制造工艺流程

太阳能电池制造工艺流程

太阳能电池制造工艺流程
《太阳能电池制造工艺流程》
太阳能电池是利用光能转化为电能的一种装置,它可以在阳光直射的情况下产生电能,这是一种十分环保的能源技术。

太阳能电池制造过程十分复杂,需要经过多道工艺流程才能制造出高品质的太阳能电池。

首先,太阳能电池的制造需要原材料,主要原材料是硅。

硅是制造太阳能电池的关键材料,它需要进行提纯和晶体生长的工艺流程。

首先,通过化学方法或物理方法将硅中的杂质去除,获得高纯度的硅材料。

然后,将高纯度的硅材料放入熔炉中,进行晶体生长,制备成硅片。

接下来,硅片需要进行多道工艺流程的加工,包括切割、清洗、腐蚀、扩散、沉积、膜沉积、薄膜蚀刻等多道工序。

这些工序需要精密的设备和严格的操作,以保证硅片的质量和性能。

在硅片的加工过程中,需要将硅片处理成n型和p型的硅片,然后将它们组装成太阳能电池芯片,这是太阳能电池制造的关键一步。

最后,将太阳能电池芯片进行封装,组合成太阳能电池板。

在封装的过程中,需要进行光伏玻璃的加工、防反射膜的膜沉积、电池片的粘接封装等工艺流程。

整个太阳能电池制造工艺流程是一项技术密集、过程繁复的工
艺流程,需要高精度的设备和严格的操作规范。

通过这些工艺流程,才能制造出高效、高品质的太阳能电池,为可再生能源发展做出贡献。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

间颗粒相互粘结和物质传递,气孔排除,体积收缩,强度提高,逐渐变成具有 一定的几何形状和坚固整体的过程
烧结是一个自发的不可逆过程,系统表面能降低是推动烧结进行的基本
动力
l 银浆的烧结很重要,对电池片电性能影响主要表现在串联电阻和FF 的影响
l 铝浆烧结可形成良好的欧姆接触
l 背面场经烧结后形成铝硅合金,杂质在铝硅合金中的溶解度要远大
于在硅中的溶解度,通过吸杂作用可减少金属与硅交接处的少子
复合,从而提高开路电压和短路电流,改善对红外线的响应(提高
内量子效应)
2、丝网常见问题
正面印

栅线变 细
网板高度太高
降低snap-off,适当减小压力
栅线变 网板过度使用 更换新的网板
粗 网板高度太低 升高snap-off,适当增加压力
网孔堵塞
背电极印
刷 印刷缺失
印刷不平 刮条问题

调整步 骤:
更换刮条,注意刮条的平整度
步骤1:增大snap-off,增大pressure 步骤2:无改善,立即更换刮条
3、烧结对电池片的影响 相对于铝浆烧结,银浆的烧结要重要很多,对电池片电性能影响 主要表现在串联电阻和并联电阻,即FF的变化。 铝浆烧结的目的使浆料中的有机溶剂完全挥发,并形成完好的铝 硅合金和铝层。局部的受热不均和散热不均可能会导致起包,严 重的会起铝珠。 背面场经烧结后形成的铝硅合金,铝在硅中是作为P型掺杂,它可 以减少金属与硅交接处的少子复合,从而提高开路电压和短路电 流,改善对红外线的响应。
数设定位置
调整步骤 步骤1:停机擦拭网板 步骤2:无效果,则降低snap-off值 步骤3:完成步骤1、2,无效果,则查看背电极印刷情况,按上表 所述在第二道对其补偿 步骤4:若排除步骤3中所述情况,则可判定为刮头下降位置的问 题;旋转印刷头对应的旋扭,使印刷头可以下降更大的位置---此项的调整很容易造成网板直接被压破,在无把握的情况下,请 设备帮忙调整
此更换网板,则同步更换刮条)
背场
印刷
网板过高
降低snap-off
漏 硅,
背电极处有偏移
调整背场印刷位置参数补偿,并调整
背电
背电极印刷
极与 背电极印刷重量 迅速降低背电极印刷重量,背场处增加压
背场 过大,背电极过高 力减少速度补偿
连接 网板印刷图案区 区连 有浆料黏附
停机擦拭网板
接不
良 刮头下降不到参 调整设备原点(请值班设备调整,值班工艺勿动)
烧结后 场印刷不良 压力
有脱落
从印刷上来补偿的方法
铝浆重量偏重 上述方法减重 翘曲
热胀冷缩还是P的缘故产生了 应力?
2号机烘箱后两 区温度太低
升高后两区烘箱温度
印刷的浆料有点 薄
(在烧结时产生Al-Si 共熔二相)增加背场 重量
包与浆料情况与烧结排风有
铝苞
浆料的粘稠程度 均匀性问题
增长浆料搅拌时间


印刷质量不 查看背场印刷外观,另

可增加背场印刷压力, 减慢印刷速度
铝包
背场浆料有 机物烧结前 未能顺利挥 发
增加或减少背场重量均
有效果,但不能根除;可 值班时通过增加或减少重量或增 增加烘干区温度,另与 加烘干温度来减轻相 烧结有机排风关系很 关情况,确保产品进入Q1档
大,比较难解决
与背电极印 背电极印刷重量过大,
The optical properties,主要是指太阳电池的吸收与反射光
的状况。
The collection probability,主要依赖于太阳电池的表面钝化
和少数载流子的寿命。
3、填充因子FF
填充因子主要受到Rs及Rsh影响
串联电阻Rs可表示为:Rs= rmf+rc1+rt+rb+rc2+rmb
用干净的无尘布将网板擦拭干净
断栅
新网板网孔没张开 用酒精布擦拭
主电极 网板过高,回浆刀
缺陷
降低snap-off,抬高回浆刀
太低
解决方案:
步骤1:降低网板高度(snap-off绝对值减小)
步骤2:若无法解决,且发现对应电参数中Rs变小但FF反而低,则
立即更换网板,无论寿命到与否,换下后测网板张力备份(若因
rmf是正面电极金属栅线电阻, rc1、rc2分别是正面、背面
金属半导体接触电阻, rt是正面扩散层的电阻, rb是基区体电
阻, rmb是背面电极金属层的电阻。
Rs偏高,主要受到扩散后的方块电阻大小及丝网印刷过程
中的印刷质量及烧结条件的影响。
Rsh过低通常是由于刻蚀不完全或电极烧穿造成电池漏电严

4、烧结质量要求
另外短路电流还受到以下几个因素的影响: The area of the solar cell,太阳电池的面积越大,短路电流 值也就越大。 The number of photons,与入射光的光强有关。
The spectrum of the incident light,一般入射光的光谱都为
AM 1.5。
很大关系,难解决,值班人员不 要为此调烧结,若严重,打电话
网板有破损、折 痕
更换网板
划痕 刮条不平
更测试主要数据 T 测试温度 E 测试光强 Pmpp 最大输出功率 Umpp 最大输出电压 Impp 最大输出电流 Uoc 开路电压 Isc 短路电流 FF 填充因子 Rs 串联电阻 Rsh 漏电电阻 Eff 电池效率 Irev 暗电流
烧结后的氮化硅表面颜色应该均匀,无明显的色差.
电极无断线背场无铝珠
电池最大弯曲度不超过1mm
5、烧结后常见问题处理方法
从烧结上改进的方法
翘曲
硅片太薄或 背场浆料与 烧结温度不
背场印刷处调整无果后
可调烧结,采用低温慢 烧
匹配
背场浆料烧 第二道烘箱时间是否异
结前有机物 背场脱 挥发过多
常,需排除此道影响,另 采用烧结烘干区低温烘
刷重量有关
背电极 剥落
与背电极印 刷浆料种类
可适当减少相关重量 所有被怀疑隔离的浆料非工艺相
查看酸制绒片是否存在 关负责人确认均不可 错将Ag用于该道印刷; 擅自用于产线
有关
是否有Ag与Ag/Al的混 合使用
背电极
与背场 背电极印刷 可减少第一道印刷重量
接触处 重量过大;背 与适当增加第二道印刷
4、影响太阳电池各主要电学性能参数的因素 太阳电池主要有以下几个重要参数: 开路电压Voc、短路电流Isc、串联 电阻Rs、并联电阻Rsh、填充因子FF。
1、开路电压Voc:要获得较高的开路电压Voc,则需要较高的掺杂浓 度,这有利于形成良好的欧姆接触,减少接触时的串联电阻。 2、短路电流Isc:
对于常规太阳电池工艺而言,要获得较高的短路电流,则需 要较轻的掺杂浓度和较浅的结深,以尽可能的减少各种复合过 程。因而,可以看出要同时获得较高的开路电压和短路电流是 一个矛盾的过程。
(五)丝网烧结
1、丝网工艺步骤
印刷背电极-----烘干------印刷背电场-------烘干-------印刷正面电极--------烧 结
印刷背电极
作用:收集电流,传出电流相当于一个电池的电极
印刷背电场
作用:吸杂作用 ,加速电子传出
印刷正面电极
作用:收集正面的电子和传出电子
印刷成型完的电极经过烘干流程后,在接近熔点的高温作用下,通过坯体
