DCY型高压静电除尘器使用说明书苏州南天电气开发有限公司目录企业简介 (1)第一章概述 (4)一、DCY系列电除尘器的组成 (4)二、DCY系列电除尘器工作原理 (4)三、产品标记及使用条件 (5)四、产品技术特点 (5)第二章DCY系列电除尘器的结构 (7)一、壳体 (8)二、阳极系统 (8)三、阴极系统 (9)四、进、出口喇叭 (10)五、灰斗 (11)第三章DCY系列电除尘器的安装 (12)第四章DCY系列电除尘器的运行 (12)一、运行前准备工作 (12)二、设备投运前检查 (13)三、设备投运前试运行 (13)四、设备的启动 (13)五、设备运行操作 (14)六、设备停机 (14)第五章DCY系列电除尘器的维护及检修 (16)一、DCY系列电除尘器的维护保养 (16)二、DCY系列电除尘器的大修项目 (17)三、DCY系列电除尘器的小修项目 (27)第六章DCY系列电除尘器故障及其对策 (28)一、一般故障及对策 (28)二、电除尘器故障及处理 (30)第七章DCY系列电除尘器安全工作制度 (33)苏州热工研究院- 1 -企业简介苏州热工研究院苏州热工研究院系中国广东核电集团全资高科技企业，前身是国家电力公司苏州热工研究所，成立于1978年。
经过几代人20多年的不懈努力，形成了以电站自动化控制、电站金属材料寿命管理、核电站安全与环境保护三大专业为主的科研、开发基地，在常规电厂和核电厂各个领域开展了大量卓有成效的工作，取得了令人瞩目的成就，得到了业主和同行的好评。
苏州热工研究院培养和造就了一支具有资深理论研究水平和丰富现场经验的专业拔尖、结构合理、勇于创新的优秀科研队伍。
全院现有员工200多人，其中90%以上具有本科以上学历，20%以上人员具有国外学习、讲学或科研工作一年以上的经验，并特聘请中国工程院院士郑健超、徐大懋长期指导我院的学术科研工作，为苏州热工研究院的技术研究、产品开发、工程实践奠定了坚实基础。
电除尘器说明书
电除尘运行操作目录第一节前言 (1)第二节设备机械本体部分 (1)第三节电除尘器运行操作规程 (7)第四节电除尘器的维护、保养与检修 (13)第五节电除尘器运行中的故障处理 (14)第六节电除尘器在运行、维护中应注意的事项 (18)第一节前言电除尘器是一种适应性强、用途广泛，处理能力大，可靠性好，效率高的除尘设备。
它可以捕集到1微米以下的粉尘，这是机械式除尘器望尘莫及的。
它一般的大修为十年，服役年限可长达三、四十年。
它的除尘效率均在98%以上。
由于它有以上这们明显的优势，且具有阻力损耗小，维修量小、运行费用低，所以尽管它的耗钢量较大，一次投资较大。
从长远的观点看电除尘器仍然是一种防止大气污染的理想设备。
第二节设备机械本体部分一、壳体电除尘器的外壳是一个有一定气密性要求，能够承受一定压力和在一定温度条件下工作的容器。
由钢结构组成。
1、主要功能：a.保证所处理烟气从其间通过，外部空气尽可能少的进入电除尘器内部。
b.承受阳极部分、阴极部分、卸灰系统和进出口变径管的重力载荷以及振打过程中产生的较小的冲击载荷。
c.能够承受一定的风荷载，雪荷！经受一定的地震裂度。
2、结构形式为满足其功能，外壳主要由支座、底部梁、立柱、顶部梁、侧板、顶部盖板、柱间支撑等部件组成。
2.1支座支座是连接设备基础和设备本体的部体。
根据下部支柱的数量确定支座的个数。
在诸多支座中除一个为固定支座外，其余均为多向或单向活动支座。
两种支座都必须能够承受设备自重和各种附加载荷作用于其上的重力。
活动支座的活动必须满足由于温度变化而引起的设备物件在水平方向的伸缩量。
a.固定支座是上下两部分为一整体的，不可以产生相对运动的支座，是使电除尘器和基础牢固连接在一起的部件。
b.活动支座是上下两部份分开，中间夹以磨擦板或滚珠的平面轴承。
根据安装位置又分为多向和单向活动支座。
多向活动支座可在平面内任意方向活动；单向活动支座只能在平面内一个方向左右活动。
2.2底部梁底部梁通过梁座或直接与支座连接在一起，一般由焊接“H”型钢或箱型梁组成。
电除尘使用维护说明书
电除尘使用维护说明书电除尘使用维护说明书1.引言1.1 目的本文档旨在提供关于电除尘器的详细使用及维护指南，以确保设备的正常运行和延长其使用寿命。
1.2 适用范围本文档适用于所有电除尘器设备的用户和维护人员，包括设备的安装、操作、维护等相关工作。
2.设备概述2.1 设备描述电除尘器是一种用于去除工业废气中颗粒物的设备，通过电静力作用将颗粒物收集在集尘板上，并定期清理。
2.2 设备组成电除尘器由以下主要组成部分构成：- 高压电源：提供电除尘器所需的高压电能。
- 高压电极：产生高电场以使颗粒物带电。
- 集尘板：收集带电的颗粒物。
- 清灰装置：清除集尘板上的颗粒物，并排放出净化后的废气。
3.安装与调试3.1 安装要求- 安装位置：应保持电除尘器与周围设备之间的安全距离，并保证空气流通。
- 电源接入：根据电除尘器的额定功率与电网的电压和电流匹配进行电源接入。
- 主体固定：确保电除尘器在安装过程中牢固固定，避免震动和倾斜。
3.2 调试工作- 供电试运行：将电除尘器所需的电源接入后，进行供电试运行，验证设备是否正常工作。
- 参数调整：根据实际工作情况，调整电除尘器的高压电源和电极的工作参数，以达到最佳除尘效果。
4.操作指南4.1 开机与关闭- 开机：按照设备的操作面板或说明书的指引，正确操作开关，使电除尘器启动。
- 关闭：按照设备的操作面板或说明书的指引，正确操作开关，使电除尘器停止工作。
4.2 日常操作- 监控设备运行情况：定期检查设备的工作状态，如电源接入情况、电压电流参数是否正常等。
- 清理集尘板：根据设备使用情况，定期清理集尘板上的积尘，防止阻塞和影响除尘效果。
- 检查清灰装置：检查清灰装置的工作情况，确保其正常运行。
5.维护与保养5.1 定期检查- 电源线路：检查电源线路是否破损，如有损坏及时更换。
- 清灰装置：检查清灰装置的工作情况，如发现异常及时修理。
- 密封件：检查电除尘器的密封件是否完好，如有老化或破损，及时更换。
JHB_CN使用说明书_V6[1].3
![JHB_CN使用说明书_V6[1].3](https://img.taocdn.com/s3/m/e89f7c40767f5acfa1c7cd9d.png)
电除尘器高压整流设备使用手册
大连嘉禾工业控制技术有限公司
安全指南
本手册包括安装、调试、运行、维护时应遵守的注意事项，以保证人身安全，保护产品和所连 接的设备免受损坏。这些注意事项都使用符号明显警示，并根据严重程度使用下述文字分别说明：
！ ！ ！
危险
表示若不采取预防措施，将造成死亡、严重的人身伤害或重大的财产损失。
注意
在说明书中仅给出了部分规格的设备外形尺寸图及技术参数，若想了解其它规格的技术 资料，请与我公司联系。 地址：大连市高新园区火炬路 41 号 电话：0411-84799990 传真：0411-84795956 网址： E-mail：jiahe@ 邮编：116023
危险
设备送电前应确认除尘器本体内、高压隔离开关柜及变压器，以及相关系统的现场所有
I
执行机构及供电回路上人员已撤离，确保所有人员已安全撤离后，方可送电。
！ ！
警告
高压控制柜启动运行后，禁止操作控制柜内的主回路空气开关。
危险
维护控制设备时必须切断该设备及相关控制装置电源。
注意
在安装、调试、运行、维护本设备前必须详细阅读本手册，并理解其中的信息。
！
警告
未阅读和理解本说明书提供的信息可能会造成 人身伤害、产品损坏或操作错误。在开始进行 任何步骤或操作前，请完整阅读每一章，并确 认已理解每一章及相关章节的信息。
II
前言
目的
本手册旨在提供 GGAJ02-JHB 型电除尘器高压整流设备所包含的高压控制柜、整流变压 器、高压隔离开关柜的功能和使用说明。
正确应用
注意如下：
危险
ห้องสมุดไป่ตู้
！
该设备及其组件只能用于产品目录或技术说明书中阐述的应用，并且只能与大连嘉禾工 业控制技术有限公司认可或推荐的其它生产厂的本体配套使用。 本产品只有在正确的运输、贮存、组装和安装的情况下，按建议方式进行运行和维护， 才能正确而安全地发挥其功能。
电除尘器安装使用说明书

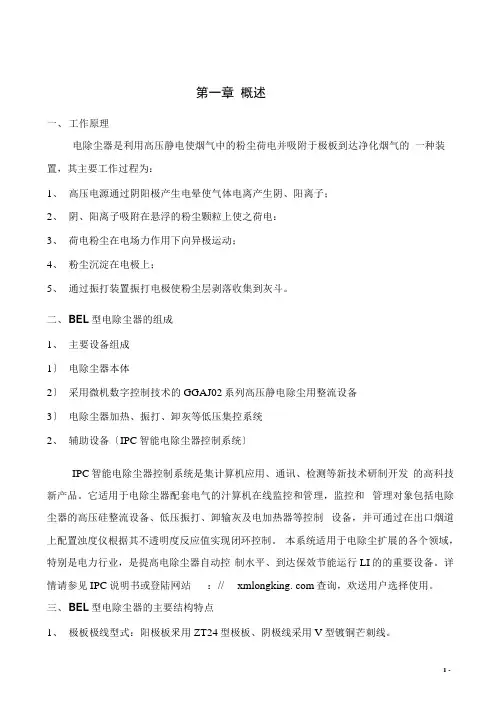

第一章概述一、工作原理电除尘器是利用高压静电使烟气中的粉尘荷电并吸附于极板到达净化烟气的一种装置，其主要工作过程为：1、高压电源通过阴阳极产生电晕使气体电离产生阴、阳离子；2、阴、阳离子吸附在悬浮的粉尘颗粒上使之荷电：3、荷电粉尘在电场力作用下向异极运动；4、粉尘沉淀在电极上；5、通过振打装置振打电极使粉尘层剥落收集到灰斗。
二、BEL型电除尘器的组成1、主要设备组成1〕电除尘器本体2〕采用微机数字控制技术的GGAJ02系列高压静电除尘用整流设备3〕电除尘器加热、振打、卸灰等低压集控系统2、辅助设备〔IPC智能电除尘器控制系统〕IPC智能电除尘器控制系统是集计算机应用、通讯、检测等新技术研制开发的高科技新产品。
它适用于电除尘器配套电气的汁算机在线监控和管理，监控和管理对象包括电除尘器的高压硅整流设备、低压振打、卸输灰及电加热器等控制设备，并可通过在出口烟道上配置浊度仪根据其不透明度反应值实现闭环控制。
本系统适用于电除尘扩展的各个领域，特别是电力行业，是提高电除尘器自动控制水平、到达保效节能运行LI的的重要设备。
详情请参见IPC说明书或登陆网站：// xmlongking. com查询，欢送用户选择使用。
三、BEL型电除尘器的主要结构特点1、极板极线型式：阳极板釆用ZT24型极板、阴极线采用V型镀铜芒刺线。
2、阴极振打方式：按小分区结构布置，采用顶部电磁锤振打清灰方式。
3、阳极振打方式：釆用侧部整体仿形锤振打清灰方式。
4、控制方式：微机控制。
5、烟气进出方式：水平进出或垂直进出。
四、BEL型电除尘器型号及产品所执行的标准1、BEL型电除尘器型号编制方法如下所示：□ □ □/□—□/□ X □+□ X □/□ X □+□ X □/□/口X □+□ X □礪黔贼〕第□删?〔你針肠I嫩〕新搦極〔〔巾«Wm〕賂枫谶厕嫩〕变〔mm〕川淞命鯉谶遞幽耐略不〔勺皿躯命鯉谶〔牛必僦〔令« WD 〔巾鐵〔®W&〕〔巾㈱嘛鹹〔单帅耐««产品标记中电场数后的标记项LI也可省略。
JDW高压静电除尘器说明书
1.5 When the production is normal and stable, high-voltage power supply can be used. At first, it is better to rotate a litter of the potentiometer button, that is to say, the DC voltage shouldn’t be too high, after the corona appears, increasing voltage step by step until lower than spark discharging. After it is stable for some time, if there is no local creepage flashover or penetration, then increase voltage till it is in optimum range of spark frequency, usually 30-50 times/min. Apply automatic control after it is running.
1.6 随着升压开始，逐步升压、电晕电流持续增加，要记录下来电晕临界始发电 压和伏安特性曲线。
1.6 As the voltage starts and rises gradually, the corona current also goes up, and then workers should make records about the curves of critical starting voltage of corona and of volt-ampere character.
电除尘操作器说明书EPCON
说明书 EPCON
目
录
第一章 控制器概述.......................................................................................................................................4 1．1 控制器简介.................................................................................................................................4 1．2 系统组成图.................................................................................................................................5 1．3 前面板示意图.............................................................................................................................6 第二章 调试软件操作说明...........................................................................................................................7 2．1 调试软件简介...................................................................
BDX系列电除尘器使用说明书
BDX系列电除尘器使用说明书鞍山天净环保有限公司目录一主要用途和适用范围二主要规格及技术参数三产品的原理及结构四电除尘器的使用五维修和保养六易损件七电除尘器的故障及处理八电除尘器的安全注意事项一、主要用途和适用范围BDX系列电除尘器，具有使用寿命长、耗电量小、运行稳定可靠，维护、维修方便等特点。
BDX电除尘器被广泛用于冶金、建材、化工、电力等领域，是目前工业除尘的首选产品。
二、主要规格及技术参数经过长期的生产和实践，我厂的BDX系列电除尘器已经拥有30m2、40 m2、50 m2、70 m2、75 m2、80m2、100m2、120m2、140m2、160m2、225m2、245m2、270m2、300m2、400 m2等成形产品，并可根据实际情况和用户的要求添加新的规格以满足用户的要求。
三、产品的原理与结构⒈原理：将含尘气体引入高可靠电除尘器的入口喇叭管，经气流分布板，进入各电场通道内，因在每个电场通道上的沉淀极（阳极）和电晕极（阴极）之间有高压直流电，极间已形成不均匀电场，含尘气体进入后，使粉尘充分荷电，在高电场强度作用下，使带正电和负电的粉尘分别按相反极性吸附到电晕极和沉淀极表面上，实现粉尘与气体分离的目的。
然后净气再经出口气流分布板后，通过本体的出口喇叭排入大气。
当沉淀极和电晕极吸附一定的粉尘时，启动单侧摇臂锤振打器，按不同电场、不同振打频率和程序实现最佳时序和强化组合振打，使粉尘从沉淀极和电晕极表面脱离，落入灰斗内，再按不同的工况要求由灰斗排出。
⒉结构：高可靠电除尘器本体结构主要有壳体，进、出口的气流分布系统，电加热系统，沉淀极系统，电晕极系统，沉淀极振打系统，电晕极振打系统等组成。
⒊BDX电除尘器可靠性有以下特点：⑴沉淀极的结构采用宽板一体结构，即在厂内将轧制的新型沉淀极，现场组装焊接成沉淀极排，大幅度的提高了整体沉淀极排的刚度和稳定性，同时具有良好的电特性，收尘效果高和振打力分布均匀且传递衰减小及防止二次扬尘等特点，所以沉淀极具有高可靠性。
