我县常见水利工程项目划分表注：一、单个建筑物为一种单位工程时应划分：1、重要分部工程：闸（泵）室段分部、地基与基础处理分部2、重要隐蔽单元工程：桩基单元3、关键部位单元工程：闸室底板二、小型建筑物为一种分部工程时，其重要隐蔽（关键部位）单元工程参照上述规定。
单位工程核定阶段项目法人单位需提交旳基本资料1、项目法人申请质量等级核定旳申请书；2、工程施工管理汇报、监理工作汇报，建设管理汇报，设计工作汇报；（格式规定及内容请参见《水利水电建设工程验收规程》）3、第三方竣工质量检测汇报；4、单位工程施工资料（规定附后）。
一、单位工程验收资料（五册）第一册工程各阶段验收签证及施工缺陷立案表1、单位工程验收鉴定书及分部工程验收签证：验收签定书格式要严格按照《水利水电建设工程验收规程》（SL223-2023）中有关规定，按原则格式进行编写。
2、施工缺陷立案表：按SL176-2023中旳原则格式进行编写。
第二册竣工图纸竣工图是工程旳真实反应，是水利工程档案旳重要构成部分，必须做到图物相符，施工单位一定要在施工过程中认真做好施工记录、检测记录、报验记录和签证，整顿好变更文献，按规定及时编制好竣工图。
a 凡按设计图纸施工没有变动旳图纸，可由施工单位在原图上加盖“竣工图”章，即为竣工图。
b 凡在施工中，虽有一般性旳设计变更，但能在原图上加以修改、补充、阐明旳，也可由施工单位在原施工图上修改、补充（修改、补充旳内容不得超过原图幅面旳1/3），并注明修改根据，然后加盖竣工图章作为竣工图。
c 凡有施工中有重大设计变更，且原施工图不能替代旳，应按变更后旳实际状况，重新绘制竣工图，并附以有关记录阐明及变更根据，加盖“竣工图”章，作为竣工图。
d 竣工图纸由施工单位负责编制。
每张竣工图均要加盖竣工图章，并严格履行签字手续。
竣工图章应盖在每张竣工图旳图签栏上方空白处，并不得覆盖图中（原有）内容。
e 竣工图旳图幅、绘制措施、图签栏旳设置等均应符合国家“制图原则”。
水闸单元工程划分

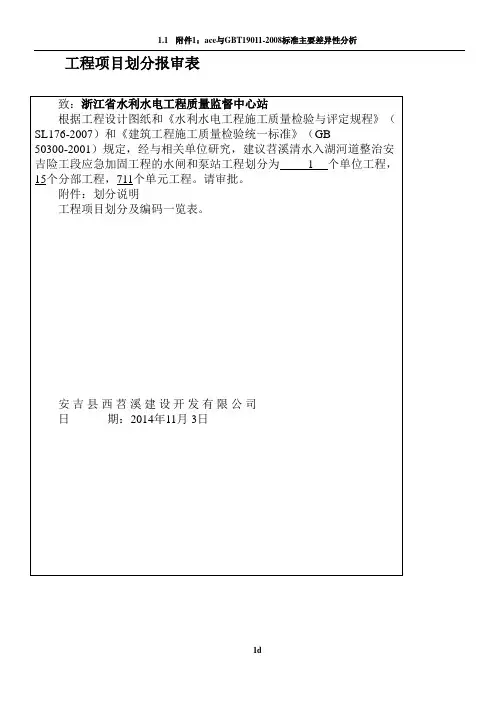

工程项目划分报审表
苕溪清水入湖河道整治安吉险工段应急加固工程水闸和泵站单位工程
项目划分说明
致浙江省水利水电工程质量监督中心站
苕溪清水入湖河道整治安吉险工段应急加固工程是西苕溪干流整治清淤及生态修复工程安吉县境内的部分工程，具体包括梅溪镇老龙坝至小溪口左岸干堤和位于荆湾河道外滩滩地的临江一线堤防，堤段全长9.884公里。
其中干堤长8.687公里，防洪标准为50年一遇，主要建筑物级别为2级，临江一线堤防长1.197公里，防洪标准为10年一遇，主要建筑物级别为5级，相应构筑物的级别也为5级。
堤防沿线设置13座水闸和2座泵站，分别是湖北湾排涝站、闸、杨树湾闸、喻家闸、东渎闸、西渎闸、章村闸、大湾闸、章村大抖门闸、张家池闸、颜村闸、白庙闸、下赵闸、荆湾外滩闸、荆湾上机埠闸。
工程总投资19874万元，其中建安工程费11416元。
根据《水利水电工程施工质量检验与评定规程》（SL176-2007）和《建筑工程施工质量检验统一标准》（GB
50300-2001），并结合本工程的实际情况，本次申报的水闸和泵站单位工程共划分1 5个分部工程，711个单元工程。
每座水闸和泵站的基础作为重要隐蔽单元工程，水闸的闸室段、进出口箱涵和泵站的主要砼结构作为关键部位单元工程，房建部分按子分部划分为单元工程。
项目划分详见附件。
精品文档word文档可以编辑！谢谢下载！。
水闸(涵)、泵站工程5
5 水闸（涵）、泵站工程5.1一般规定5.1.1本章所称水闸（涵）、泵站工程系指水闸、涵洞、套闸（简易船闸）和泵站等水工建筑物。
5.1.2本标准适用于上海市范围内新建、改建、扩建的3~5等水利工程的相应级别的中小型水工建筑物。
5.1.3水闸（涵）、泵站工程的地基基础及防渗工程和闸门与拦污栅、机电设备安装在其它章节叙述。
5.1.4单元工程划分本章一般将建筑物的基本构成称为单元工程。
钢筋混凝土的构筑物作为一个单元工程，一般由模板、钢筋、砼浇筑三个工序组成，但模板工序只进行工序质量检验，不参加单元工程和分部工程的质量评定（具体划分见附表）。
5.2土方5.2.1基坑开挖1主要检查项目1）按基坑分类深度大于5m的基坑，必须做好基坑围护脏乱开挖、排水设计，并经有关部门批准后方可施工。
检查方法：检查有关设计及审批文件；2）基坑范围内的草皮、树根、淤泥、乱石、坟墓、水井等必须彻底清理干净，基坑开挖至设计标高，必须核对土质，土质应符合设计要求，并严禁扰动；基坑不得被水浸泡和受冻，严禁欠挖，如发生超挖，严格按设计要求回填；检查方法：现场观察，检查验槽记录；3）基坑开挖后，必须经建设、设计、监理单位验槽合格签证后，方可进行下一道工序施工。
检查方法：观察、检查验槽记录；2一般检查项目1）开挖宜分层分段段依次进行。
开挖的基坑边坡、弃土应符合设计要求，施工期间应保持边坡稳定；基坑底部应预留30cm保护层；2）应降低地下水位，使其低于开挖面0.5m；截留地表水，切实做好基坑排水。
检查方法：观察检查；3检测项目基坑开挖检测项目允许偏差应符合表5.2.1的规定；引航道、进出水口连接段开挖，检测项目的允许偏差应符合河道开挖的规定。
表5.2.1基坑开挖允许偏差5.2.2土方回填1主要检查项目1）必须对基层和已完成工程进行隐蔽工程验收合格、混凝土强度达到设计要求后方可进行土方回填。
检查方法：实地检查和查验有关资料；2）填筑前必须清除基坑底部的积水、杂物等；3）填筑的土料，必须符合设计要求，严格控制土料含水量，土料中严禁含有淤泥、植物根茎等。
河道治理工程管理房闸门启闭机项目划分

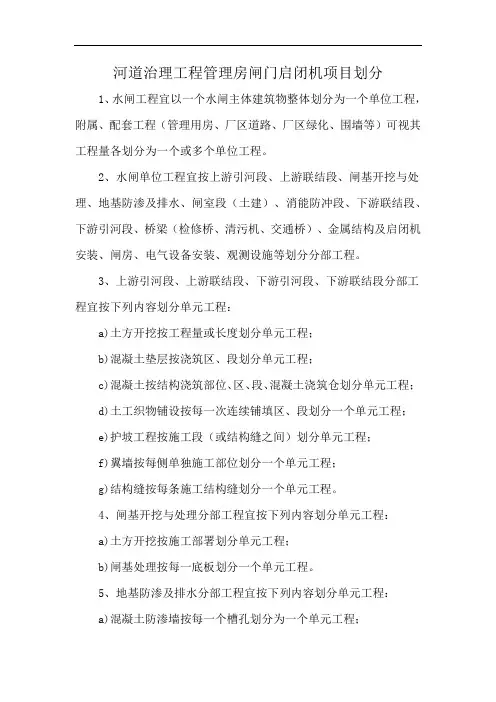

河道治理工程管理房闸门启闭机项目划分1、水闸工程宜以一个水闸主体建筑物整体划分为一个单位工程，附属、配套工程（管理用房、厂区道路、厂区绿化、围墙等）可视其工程量各划分为一个或多个单位工程。
2、水闸单位工程宜按上游引河段、上游联结段、闸基开挖与处理、地基防渗及排水、闸室段（土建）、消能防冲段、下游联结段、下游引河段、桥梁（检修桥、清污机、交通桥）、金属结构及启闭机安装、闸房、电气设备安装、观测设施等划分分部工程。
3、上游引河段、上游联结段、下游引河段、下游联结段分部工程宜按下列内容划分单元工程：a)土方开挖按工程量或长度划分单元工程；b)混凝土垫层按浇筑区、段划分单元工程；c)混凝土按结构浇筑部位、区、段、混凝土浇筑仓划分单元工程；d)土工织物铺设按每一次连续铺填区、段划分一个单元工程；e)护坡工程按施工段（或结构缝之间）划分单元工程；f)翼墙按每侧单独施工部位划分一个单元工程；g)结构缝按每条施工结构缝划分一个单元工程。
4、闸基开挖与处理分部工程宜按下列内容划分单元工程：a)土方开挖按施工部署划分单元工程；b)闸基处理按每一底板划分一个单元工程。
5、地基防渗及排水分部工程宜按下列内容划分单元工程：a)混凝土防渗墙按每一个槽孔划分为一个单元工程；b)高压喷射灌浆防渗墙按相邻的30～50个高喷孔或连续600～1000平方米的防渗墙体划分为一个单元工程；c)水泥土搅拌防渗墙按沿轴线每20米划分为一个单元工程；d)土工膜防渗按每一次连续铺填的区、段划分为一个单元工程；e)地基排水孔按施工区、段划分单元工程。
6、闸室段（土建）、消能防冲段分部工程宜按下列内容划分单元工程：a)土方开挖按施工部署划分单元工程；b)混凝土垫层可按浇筑区、段划分单元工程；c)混凝土按结构浇筑部位、区、段、混凝土浇筑仓划分单元工程；d)土方回填按施工部署划分单元工程。
7、检修桥、清污机桥、交通桥分部工程包括桥墩（梁）混凝土浇筑、桥面板预制、桥面板安装、桥面板混凝土浇筑、栏杆安装、桥两端路面铺装等单元工程。

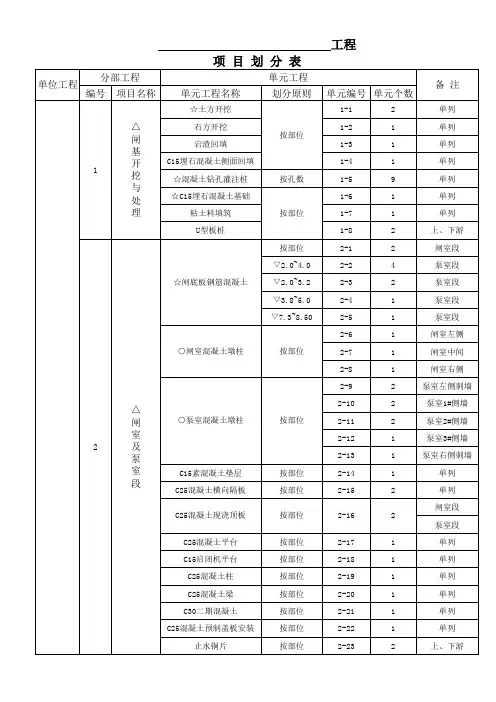

水利泵站水闸工程项目划分
☆基础开挖
宕渣回填
拔打松桩
土方填筑
C15混凝土垫层
按部位
○C25钢筋混凝土铺盖
C25混凝土扶壁式挡墙
止水铜片 ☆基础开挖
宕渣回填 拔打松桩 土方填筑 C15素混凝土垫层 ○C25钢筋混凝土底板 C25混凝土消力坎
按部位
C25混凝土扶壁式挡墙
止水铜片 ☆基础开挖
宕渣回填 拔打松桩 土方填筑 土工布铺设 C15混凝土垫层 C25钢筋混凝土底板
按部位
M7.5浆砌块石挡墙
混凝土框格梁 M7.5浆砌块石海漫
合金网兜块石
工程
单元编号 单元个数
3-1
1
3-2
1
3-3
11
3-4
1
3-5
1
3-6
1
3-7
2
3-8
2
3-9
2
4-1
1
4-2
1
4-3
11
4-4
1
4-5
1
4-6
1
4-7
1
4-8
2
4-9
2
4-10
2
5-1
1
5-2
1
5-3
2
5-4
1
5-5
1
5-6
1
1
单列
注：加“△”为主要分部工程，加“☆ ”为重要隐蔽工程，加“○”为主要单元工程，
项目法人（建设单位）（盖章）
设计单位（建 设单位）（盖
项目负责人：
项目负责人：
日 期：
日 期：
施工单位（盖章）
监理单位（盖章）
项目经理：
总 监：
日 期：
日 期：
水闸工程施工项目划分.
• 3.堤坝工程按设计结构及施工部署划分。以堤坝身、堤坝基础、
堤坝岸防护、交叉连接建筑物等分别为单位工程。 • 4.水土保持工程一般以一个独立的小流域或较大的独立建筑物 （大型谷坊坝）划分。
水闸实训包
项目划分
分部工程划分原则
• 3.1枢纽工程，按设计结构的主要组成部分划分。 • 3.2渠道工程、堤坝工程和水土保持工程，按设计结构及施工部 署划分。
水工建筑物
项目划分
1.1.4单元工程划分原则
• 4.1枢纽工程，按设计结构、施工部署或质量考核要求划分。建 筑工程以层、块、段划分；安装工程以工种、工序等划分。 • 4.2渠道工程，明（暗）渠开挖、填筑按施工部位划分，衬砌防
渗（冲）工程按变形缝或结构划分。
• 4.3堤坝工程，按施工方法与施工工作量划分。 • 4.4水土保持工程，按工序或工程措施或结构组成划分。
水闸实训包
施工项目划分
制作人：刘 昌 礼 山东水利职业学院
2014.09
水闸施工
项目划分
水闸实训包
项目划分
基本概念
• 水利水电工程一般划分为若干单位工程，单位工程划分为若干 分部工程，分部工程划分为水闸实训包
项目划分
1.1.2项目划分原则
• 1.枢纽工程按设计结构及施工部署划分。以每座独立的建筑工程 或独立发挥作用的安装工程为单位工程。 • 2.渠道工程按渠道级别（干、支渠）或工程建设期、段（以节制 闸为界）划分。
水利河道整治、闸站工程项目划分范例
直立墙护岸东岸水泥搅拌桩145-216号★ YCHZXHLT01-01-02-12 17
直立墙护岸东岸水泥搅拌桩217-288号★ YCHZXHLT01-01-02-13 18
直立墙护岸东岸水泥搅拌桩289-360号★ YCHZXHLT01-01-02-14 19
直立墙护岸东岸水泥搅拌桩361-432号★ YCHZXHLT01-01-02-15 20
1+900-2+143段河道清淤
YCHZXHLT01-01-01-05 5
直立墙护岸西岸水泥搅拌桩1-72号★
YCHZXHLT01-01-02-01 6
直立墙护岸西岸水泥搅拌桩73-144号★ YCHZXHLT01-01-02-02 7
直立墙护岸西岸水泥搅拌桩145-216号★ YCHZXHLT01-01-02-03 8
YCHZXHLT01-01-03-05 28
0+065-0+215段南岸植物防护
YCHZXHLT01-01-03-06 29
0+215-0+365段南岸土方开挖
YCHZXHLT01-01-03-07 30
0+215-0+365段南岸砼格梗
YCHZXHLT01-01-03-08 31
0+215-0+365段南岸联锁块铺装
项目划分表
工程名称：阳澄湖中西湖连通工程一标段——河道及附属建筑物工程
单位工程名称 及编码
子单位工程 名称及编码
分部工程名称及编码
施工单位：中亿丰建设集团股份有限公司
单元工程名称及编码 名称
编码
序号
阳澄湖中西湖连 通工程一标段— —河道及附属建
筑物工程
YCHZXHLT01
常见水利工程项目划分参考
常见水利工程项目划分参考
一个水利水电工程的建成，由施工准备工作开始到竣工交付使用，要经过若干工序、若干工种的配合施工。
而工程质量的形成不仅取决于原材料、配件、产品的质量，同时也取决于各工种、工序的作业质量。
因此，为了实现对工程全方位、全过程的质量控制和检查评定，按照工程形成的过程由点滴到局部再到整体的原则，考虑设计布局、施工布置等因素，将水利水电工程依次划分为单元工程、分部工程和单位工程。
单元工程是进行日常质量考核和质量评定的基本单位。
