甲醇弛放气制合成氨彭奕;黄维柱;李林;艾军【摘要】介绍以焦炉气生产甲醇过程中产生的弛放气与甲醇装置空分系统副产的氮气为原料,生产合成氨的新工艺及其技术性能、能耗和经济指标。
【期刊名称】《化工设计》【年(卷),期】2013(000)006【总页数】3页(P12-13,21)【关键词】驰放气;合成氨;新工艺【作者】彭奕;黄维柱;李林;艾军【作者单位】四川天一科技股份有限公司成都 610225;四川天一科技股份有限公司成都 610225;四川天一科技股份有限公司成都 610225;河北旭阳焦化有限公司定州 100107【正文语种】中文目前合成氨生产的主要原料有天然气、石脑油、重质油和煤等,其工艺技术成熟、可靠,而利用焦炉气制甲醇的驰放气生产合成氨成则为合成氨生产的全新原料路线。
现以某焦化公司甲醇驰放气为原料生产100kt/a液氨项目为例。
该项目利用焦炉气生产甲醇过程中产生的弛放气以及甲醇装置空分系统的氮气为原料生产液氨。
利用焦炉气制甲醇装置的弛放气制合成氨的项目属于典型的废气利用项目,这种生产液氨的新工艺方案,其生产技术、能耗及经济指标均处于较先进水平,具有良好的经济效益。
1 工艺方案和装置能耗指标来自于甲醇装置的驰放气经过变压吸附提取氢并除去对合成催化剂有害的一氧化碳、二氧化碳和氧。
来自空分的氮气压缩之后进行脱氧,再与氢气混合后进行干燥,除去水分。
干燥后的混合气进入联合压缩机,加压后进氨合成系统。
变压吸附的解吸气和氨合成系统放空气都去燃气管网。
原料气的净化流程见图1。
图1 原料气的净化流程方框图项目原料气净化部分采用变压吸附提氢技术以及等压干燥的专有技术,深度净化后的新鲜气当量氧原子小于等于10ppm,合成系统的惰性气体含量极低,这样合成系统氨净值高,吹除气量很小。
以煤、气、油为原料制合成气的净化工艺通常采用甲烷化工艺来脱除微量碳,由于甲烷化反应本身要消耗一些氢气,同时生成的甲烷又作为惰性气体混入新鲜合成气中,惰性气体含量越高,吹除气量越大,原料气损失越多,氨净值降低。

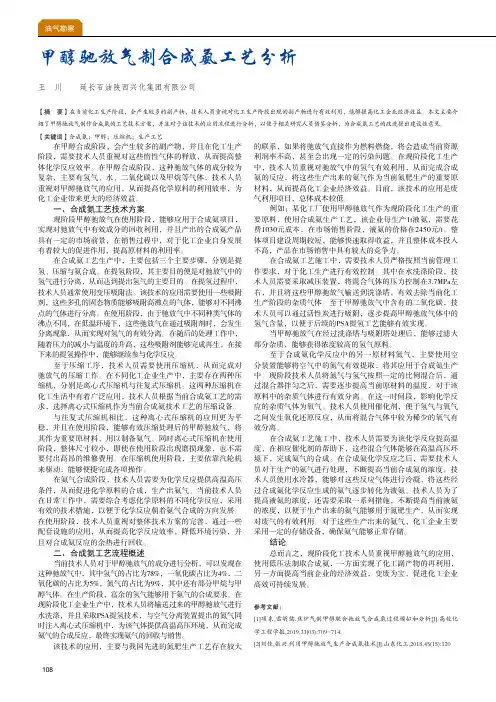

甲醇驰放气制合成氨工艺分析

108在甲醇合成阶段,会产生较多的副产物,并且在化工生产阶段,需要技术人员重视对这些惰性气体的释放,从而提高整体化学反应效率。
在甲醇合成阶段,这种驰放气体的成分较为复杂,主要有氢气、水、二氧化碳以及甲烷等气体,技术人员重视对甲醇驰放气的应用,从而提高化学原料的利用效率,为化工企业带来更大的经济效益。
一、合成氨工艺技术方案现阶段甲醇驰放气在使用阶段,能够应用于合成氨项目,实现对驰放气中有效成分的回收利用,并且产出的合成氨产品具有一定的市场前景,在销售过程中,对于化工企业自身发展有着较大的促进作用,提高原材料的利用率。
在合成氨工艺生产中,主要包括三个主要步骤,分别是提氢、压缩与氨合成。
在提氢阶段,其主要目的便是对驰放气中的氢气进行分离,从而达到提出氢气的主要目的。
在提氢过程中,技术人员通常使用变压吸附法。
该技术的应用需要使用一些吸附剂,这些多孔的固态物质能够吸附高沸点的气体,能够对不同沸点的气体进行分离。
在使用阶段,由于驰放气中不同种类气体的沸点不同,在低温环境下,这些驰放气在通过吸附剂时,会发生分离现象,从而实现对氢气的有效分离。
在随后的处理工作中,随着压力的减小与温度的升高,这些吸附剂能够完成再生,在接下来的提氢操作中,能够继续参与化学反应。
至于压缩工序,技术人员需要使用压缩机,从而完成对驰放气的压缩工作。
在不同化工企业生产中,主要存在两种压缩机,分别是离心式压缩机与往复式压缩机。
这两种压缩机在化工生活中有着广泛应用,技术人员根据当前合成氨工艺的需求,选择离心式压缩机作为当前合成氨技术工艺的压缩设备。
与往复式压缩机相比,这种离心式压缩机的应用更为平稳,并且在使用阶段,能够有效压缩处理后的甲醇驰放气,将其作为重要原材料,用以制备氨气。
同时离心式压缩机在使用阶段,整体尺寸较小,即使在使用阶段出现磨损现象,也不需要付出高昂的维修费用。
在压缩机使用阶段,主要依靠汽轮机来驱动,能够便捷完成各项操作。
在氨气合成阶段,技术人员需要为化学反应提供高温高压条件,从而促进化学原料的合成,生产出氨气。
焦炉气制甲醇驰放气合成氨技术

焦炉气制甲醇驰放气合成氨技术本文先介绍焦炉气制甲醇的生产工艺,分析生产过程中产生的气体组成,探究弛放气制氨的可行性,最后提出弛放气制氨的工艺并分析焦炉气制甲醇工艺中的弛放气合成氨工艺的优势,实现了充分利用资源。
标签:焦炉气;弛放气;合成氨以往采用焦炉气制甲醇为富氢反应,生产过程中产生较多合成循环气被以弛放气的形式被防空,与空分系统的生产过程中仅利用氧气生产,导致生产过程中产生的大量纯净氮气仅发挥冷源的作用,降温冷冻水后即被排放,导致资源的大量浪费。
对此研究以氮气、弛放气为原料合成氨的生产技术,达到环保、节能、提高效益的目的。
1 焦炉气制甲醇工艺生产过程中的气体组成见表1。
从表1中焦炉气、转化气以及合成循环气的成分可见,煤气进入甲醇系统后的各反应阶段均属于富氢反应,反应不断进行,惰性成分如氮气、甲烷、氢气等的浓度将逐渐升高而导致反应效率受到影响。
为了解决这一问题,生产过程中常用的方法是合成循环气的一部分作为弛放气放空以降低浓度,常作为锅炉、预热炉的燃料使用或送至回焦爐燃烧,但是这些弛放气的燃烧热值并不高,且弛放气进入焦炉中导致焦炉加热受到影响,因此利用效果并不理想。
空分工段为转化反应提供纯氧,经空气液化、分馏后得到纯氧的同时,也得到了大量纯度极高的氮气,但是处理氮气的过程中多将多数纯净氮气运用于对水冷塔中的冷却水降温,降温后排空,一小部分氮气则是加压后用于氧压机、合成循环机的干气密封。
2 弛放气制氨的可行性从焦炉气制甲醇的工艺中可见,当前焦炉气制甲醇的生产过程中存在大量的资源浪费。
从表1中可见,弛放气是合成循环气的一部分,组成与循环气的气体组成是相同的,进一步分析发现弛放气中的氢气含量在72-75%之间,经变压吸附后即可得到合成氨所需的氢气。
将氮气作为合成氨的原料,空分水冷塔的冷源由冰机代替,因此不对焦炉气制甲醇的工艺造成影响。
3 弛放气合成氨的工艺设计甲醇弛放气合成氨的工艺流程见图1。
该过程中,甲醇生产后产生的弛放气予以降压,从5.9MPa降压至3.2MPa后,进入变压吸附系统,经吸附、多级压力均衡降低、顺放、逆放、冲洗、多级压力均衡升高以及最终升压等多个步骤最终得到H2原料用于制氨。
焦炉气制甲醇驰放气综合利用合成甲醇

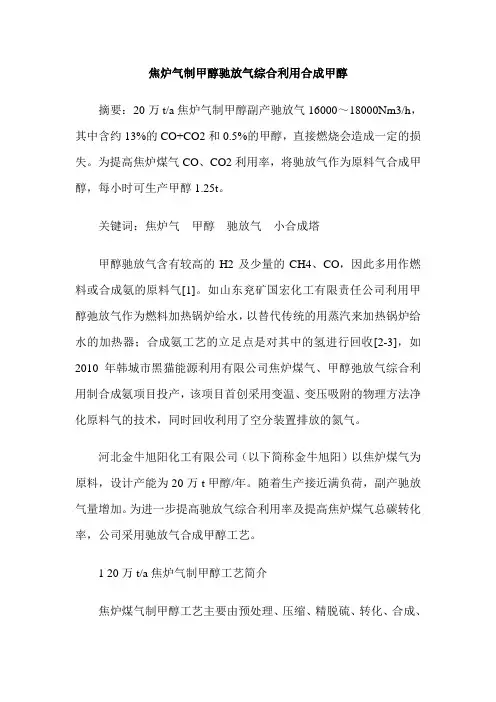

焦炉气制甲醇驰放气综合利用合成甲醇摘要:20万t/a焦炉气制甲醇副产驰放气16000~18000Nm3/h,其中含约13%的CO+CO2和0.5%的甲醇,直接燃烧会造成一定的损失。
为提高焦炉煤气CO、CO2利用率,将驰放气作为原料气合成甲醇,每小时可生产甲醇1.25t。
关键词:焦炉气甲醇驰放气小合成塔甲醇驰放气含有较高的H2及少量的CH4、CO,因此多用作燃料或合成氨的原料气[1]。
如山东兖矿国宏化工有限责任公司利用甲醇弛放气作为燃料加热锅炉给水,以替代传统的用蒸汽来加热锅炉给水的加热器;合成氨工艺的立足点是对其中的氢进行回收[2-3],如2010年韩城市黑猫能源利用有限公司焦炉煤气、甲醇弛放气综合利用制合成氨项目投产,该项目首创采用变温、变压吸附的物理方法净化原料气的技术,同时回收利用了空分装置排放的氮气。
河北金牛旭阳化工有限公司(以下简称金牛旭阳)以焦炉煤气为原料,设计产能为20万t甲醇/年。
随着生产接近满负荷,副产驰放气量增加。
为进一步提高驰放气综合利用率及提高焦炉煤气总碳转化率,公司采用驰放气合成甲醇工艺。
1 20万t/a焦炉气制甲醇工艺简介焦炉煤气制甲醇工艺主要由预处理、压缩、精脱硫、转化、合成、精馏和空分等工序组成。
焦炉气通过预处理、精脱硫工序使其总硫含量<0.1ppm,经过纯氧蒸汽部分转化,将焦炉气中的CH4、CmHn 转化为合成甲醇的有效气体H2、CO和CO2,经联合压缩机增压后,送入低压合成装置合成甲醇,生成的粗醇经过三塔精馏装置产出合格精甲醇产品,送入储罐。
焦炉煤气制甲醇工艺流程图如图1所示。
2 甲醇驰放气的现状金牛旭阳甲醇装置副产驰放气量16000~18000Nm/h,驰放气组分如表1所示。
驰放气除用作甲醇装置加热炉燃料及锅炉燃料外,还可外供3000Nm3/h作为邢台旭阳煤化工公司苯加氢的氢源。
驰放气作为回炉煤气替代部分焦炉煤气,在一定程度上降低了SO2、氮氧化物等的排放量,同时也降低了吨甲醇消耗成本。
合成氨项目实施方案

合成氨项目实施方案规划设计/投资分析/产业运营合成氨项目实施方案合成氨指由氮和氢在高温高压和催化剂存在下直接合成的氨,为一种基本无机化工流程。
现代化学工业中,氨是化肥工业和基本有机化工的主要原料。
合成氨工业在20世纪初期形成,开始用氨作火炸药工业的原料,为战争服务,第一次世界大战结束后,转向为农业、工业服务。
随着科学技术的发展,对氨的需要量日益增长。
该合成氨项目计划总投资12124.61万元,其中:固定资产投资8673.12万元,占项目总投资的71.53%;流动资金3451.49万元,占项目总投资的28.47%。
达产年营业收入26877.00万元,总成本费用20930.32万元,税金及附加224.94万元,利润总额5946.68万元,利税总额6991.85万元,税后净利润4460.01万元,达产年纳税总额2531.84万元;达产年投资利润率49.05%,投资利税率57.67%,投资回报率36.78%,全部投资回收期4.22年,提供就业职位556个。
本报告所涉及到的项目承办单位近几年来经营业绩指标,是以国家法定的会计师事务所出具的《财务审计报告》为准,其数据的真实性和合法性均由公司聘请的审计机构负责;公司财务部门相应人员负责提供近几年来既成的财务信息,确保财务数据必须同时具备真实性和合法性,如有弄虚作假等行为导致的后果,由公司财务部门相关人员承担直接法律责任;报告编制人员只是根据报告内容所需,对相关数据承做物理性参照引用,因此,不承担相应的法律责任。
......产能过剩成为近年来化肥行业的主要顽疾,严重制约了行业发展。
作为化肥行业的主要原料合成氨也存在严重的产能过剩问题,目前国内已经开始了去产能之路,从产能发展趋势来看,我国合成氨产能呈现逐步减少的趋势,去产能正在逐步展开;从增长速度上看,从2012年开始,我国液氨产能增长速度开始有所放缓,2016年产能增加基本结束。
后期伴随着国家命令禁止上新项目以后,产能增长结束,随着部分老旧装置淘汰,产能将呈现负增长。
甲醇合成弛放气综合回收利用

甲醇合成弛放气综合回收利用
吴远
【期刊名称】《氮肥与合成气》
【年(卷),期】2024(52)2
【摘要】甲醇合成弛放气中的惰性气体随着反应不断积累,会降低合成反应速率、增大合成塔进口和出口的压差,对催化剂造成不可逆的损害,所以在生产过程中需要持续排放弛放气,以保持各项工艺指标的正常。
弛放气一般作为燃料气直接燃烧,其中不仅含有惰性气体,而且含有65%~70%(体积分数)氢气,热值较低,直接燃烧会造成资源浪费。
采用变压吸附法对HT-L系统生产甲醇过程中产生的弛放气进行综合利用,回收得到纯度为99.9%的氢气以生产双氧水,产生的逆放气应用于燃烧系统循环利用,具有明显的经济效益。
【总页数】3页(P20-21)
【作者】吴远
【作者单位】安徽晋煤中能化工股份有限公司
【正文语种】中文
【中图分类】TQ223.121
【相关文献】
1.煤制甲醇合成弛放气在热电厂中的综合利用
2.甲醇合成弛放气的回收利用
3.焦炉煤气甲醇弛放气综合利用的有效途径——韩城黑猫焦炉气甲醇弛放气综合利用项目介绍
4.甲醇合成弛放气回收利用
因版权原因,仅展示原文概要,查看原文内容请购买。
甲醇驰放气生产液氨工艺简介

I I N - "
甲醇 驰 放 气 生产 液 氨 工 艺 简 介
安
( 河北 旭 阳 焦化 有 限公 司
鹏
河北 定州 0 7 3 0 0 0 )
[ 摘 要] 本文主 要 讲述 了氨 的性 质和 甲醇驰放 气生 产 液氨 的工 艺 , 详 细叙述 了 甲醇驰放 气 生产 液氨 各工 序 的操作 方 法 。 [ 关键词] 氨 的性 质 驰 放 气 氨合 成 冰机 液 氨 中图 分类 号 : T Q I I 3 . 5 文献标 识码 : A 文 章编 号 : 1 0 0 9 — 9 1 4 x ( 2 0 l 5 ) 4 2 — 0 0 5 0 — 0 1
2、 氨 的化 学性 质
பைடு நூலகம்
脱 氧器 中 , 在 催化 剂的 作用 下 , 氢和 氧反应 生成 水 , 从 而脱 除其 中的氧 气 。 然后
再 与P S A制氢 装置 的2 8 3 7 O N m3 / h 氢气混 合 后进入 干 燥系 统干 燥脱 除其 中的 水分 至<2 1 N  ̄ m。 任 意时 刻有 一台干 燥器 处于 工作 步骤 , 另一 台干 燥器 处于 再生 步骤 原料 气 由入 V I 进入 , 净 化气 在 出 口端获 得 。 每 台干燥 器在 不 同时 间依次 经 历 吸附 、 加热、 冷 吹等 步骤 。 3 、 氨合 成系 统
用高 钴 、 宽 温区 的稀 土型 催化 剂 (  ̄X A2 0 1 , X A 2 0 9 等) , 操 作压 力 约 1 5 MP a 。 反 应气 在合成 塔 中反 应生 产氨后 出塔温度 达3 3 0 " ( 2 , 出塔 气体 反应热 多级利 用 , 并 产生 中压 ( 1 . 6 MP a ) 饱和 蒸汽 。 出塔 热气在 热交换 器 与进合 成 塔冷气 换 热后 降
焦炉气制甲醇驰放气合成氨的工艺探究

部 分的氮气经 过加 压之后 , 被用做 二合 一压 缩 机组 的干 气密
封 。如 上 所 述 , 甲醇 项 目副产 的富 氢 驰 放 气 作 为燃 料 燃 烧 以及
等, 但是以甲醇驰放气 为原料合 成氨 的工艺 流程较 短 , 成本通
的氢 气和 氮气作为原材料 生产合成氨 , 实现资源充分利 用。文章从 焦炉气制 甲醇入 手 , 对合成氨 原料 气的来源 、 合成氨
的生产工 艺、 甲醇弛放 气合成氨的优点以及甲醇弛放 气合成氨的缺点进行 了详细的阐述 , 以供行业参考借 鉴。
关 键 词 :焦 炉 气 制 甲 醇 ;弛放 气 ;合 成氨
的煤 料 堆 积 。 这些 情 况 的解 决 相 对 比较 容 易 , 只 需 要 在 设 备 运
[ 1 ] 胡 长 水. 刍议 皮 带运 输 机 在 煤 矿 使 用 中 的 常 见 故 障 与 处 理 方法[ J ] . 科技与企业 , 2 0 1 3, 1 0 ( 2 ) : 2 7— 2 8 .
关, 选购有专 门质量鉴定机构 出具合 格证 明的皮带 , 并 对皮带 本 身 实 施 常 规 的检 查 , 诸如查 看其外 观是 否存在 老化现象 , 表
面是否有裂纹。
6 结 语
皮带运输机在矿井 的正常 工作直接 影响着 开采 出的煤 的 运输 , 为了保 障采煤作业 的正常运行 , 则 必须对 运输 机开展 日 常 的检 查 , 发 现 问题 必 须 要 及 时 解 决 , 且 平 时 应 当全 面 做 好 运 输机 的保养工作 , 只有这样 才能够 确保其 正常 的工作 , 延 长使
进 行 带来 一定 程度 上 的影 响 , 导致 循 环 机 压 缩 功 的 浪 费 。在 生
