轮胎的基本分类轮胎从结构、材料和使用用途上可以采取以下的分类方式： 1、从结构上分类轮胎从结构设计上大致可分为：斜交轮胎：胎体帘布层和缓冲层各相邻帘线交叉排列，且与轮胎圆周切线方向呈小于90°排列的充气轮胎。
(图1-2-1)子午线轮胎：胎体帘布层帘线与轮胎圆周切线方向呈90°角或接近90°角排列，以带束层箍紧胎体的充气轮胎。
(图1-2-2)子午线轮胎胎体使用不同的骨架材料，最常见有两种子午线轮胎，⑴全钢丝子午线轮胎：带束层和胎体层由钢丝帘布制造，一般为中型载重轮胎和轻型载重轮胎；⑵半钢丝子午线轮胎：带束层由钢丝帘布制造，胎体层的材料为纤维帘布，如尼龙帘布、聚酯帘布等，一般为轻型载重和轿车轮胎。
子午线轮胎的优越性：①子午线轮胎的耐磨性好。
子午线轮胎的带束层刚性高，子午线轮胎滚动周长比斜交轮胎长，使子午线轮胎在滚动时移动减少。
轮胎移动性越大，耐磨性越差。
斜交轮胎滚动胎面接地时就发生蠕动和滑动，使胎面容易磨损，子午线轮胎却没有或很少有这种移动，因此其耐磨性能比斜交轮胎高60~120%。
②子午线轮胎的滚动阻力小子午线轮胎的滚动阻力比斜交轮胎低20%左右，一般可节省汽油6%左右，同时子午线轮胎的胎体柔软，不管用哪种纤维帘线排列一般都是90°，在行驶中帘线之间没有剪切应力，尤其是钢丝胎体只有一层更没有剪切应力，因此胎体的滞后损失很小。
另外胎面对地面的蠕动小也降低了滚动阻力，从子午线轮胎的力学性来看，就有利于减少滚动阻力。
③子午线轮胎的牵引力和刹车性能好子午线轮胎的牵引能力比斜交轮胎提高10%~20，这主要是由子午线轮胎结构所引起的，但与胎面配方，胎面花纹及路面情况也有关。
子午线轮胎的接地形状与接地面的压力较均匀，另外子午线轮胎带束层纵向刚性高，导致牵引能力在转弯和刹车性能较好，主要是胎面不歪扭，使子午线轮胎在干或湿路面的性能都好。
牵引力或地面的附着能力，提高子午线轮胎的胎体横向刚度比带束层高，因而牵引性能就好一些。
2012.3.24轮胎基础知识介绍
道
行
千
里
步
步
佳
通
1
内容提要
全钢丝子午线轮胎与斜交胎结构比较 全钢子午胎有内胎和无内胎构造特点比较 全钢丝子午线轮胎的结构特征
道
行
千
里
步
步
佳
通
2
(一）：全钢子午胎与斜交胎结构比较
3
斜交胎结构
4
全钢丝子午线轮胎结构
带束层
胎冠
胎肩垫胶
胎侧
胎体
胎圈包布 钢圈 三角胶
道
行
千
●无内胎轮胎的构造特点 无内胎轮胎(TUBELESS)也称真空胎，有的地方也叫 空心胎。无内胎轮胎的内侧表面附有一层高密封性的 密封胶膜 ，当钉子等物一刺入，空气在从洞口外泄时， 胎内膜立刻随着空气的外流而收缩堵住洞口。胶膜与 轮胎一体，其间没有漏气的空隙。轮胎口和轮圈的严 密咬合，也不会漏气。驾驶员可有充裕的时间进行处 理 。
道 行 千 里 步 步 佳 通
20
速度级别示例
速度级别符号
使用速度（km/h）
90 100 110 120 130 140
G J K L M N
道
行
千
里
步
步
佳
通
21
E：层级
16PR LOAD RANGE H
16层级 16PR 对应符号
层级：老的负荷能力表示法，只能用于同规格比较。
层级符号 F G H J 对应层级 12PR 14PR 16PR 18PR
里
步步佳源自通5子午线轮胎分类--全钢子午线轮胎名称由来
胎体材料： 钢丝、纤维
带束层材料： 钢丝、纤维
胎体材料 钢丝 钢丝 纤维 纤维

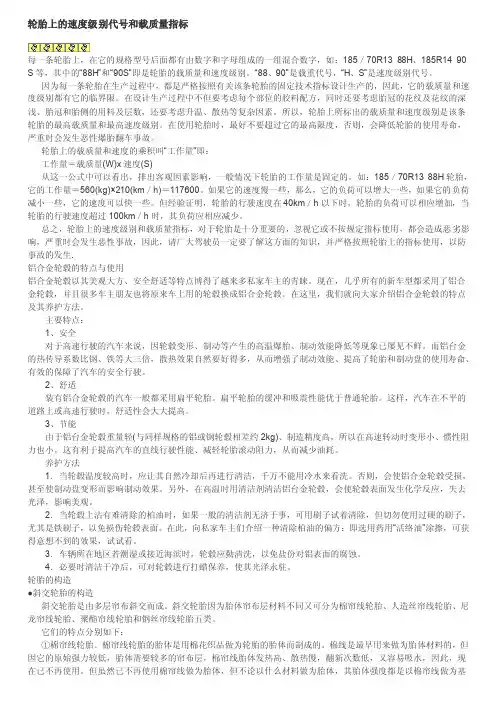

轮胎上的速度级别代号和载质量指标
