硅光电池特性研究实验
硅光电池特性研究实验
硅光电池特性研究实验【实验原理】在p 型硅片上扩散一层极薄的n 型层，形成pn 结，再在该硅片的上下两面各制一个电极(其中光照面的电极成“梳状”，并在整个光照面镀上增透膜，利于光的入射)，这样就构成了硅光电池，如图5.7.1(a)所示。
光电池的符号见图5.7.1(b)。
当光照射在硅光电池的光照面上时，若入射光子能量大于硅的能隙时，光子能量将被半导体吸收，产生电子一空穴对。
它们在运动中一部分重新复合，其余部分在到达pn 结附近时受pn 结内电场的作用，空穴向p 区迁移，使p 区显示正电性，电子向n 区迁移，使n 区带负电，因此在pn 结上产生电动势。
如果在硅光电池两端连接电阻，回路内就形成电流，这是硅光电池发生光电转换的原理。
硅光电池(以下简称光电池)的简化等效电路如图5.7.2所示。
(1)在无光照时，光(生)电流0ph I =，光电池可以简化为二极管如图5.7.3。
根据半导体理论，流经二极管的电流d I 与其两端电压的关系符合以下经验公式0(1)V d I I I e β==- （5.7.1） 式中：β和0I 是常数。
(2)有光照时，ph I >o ，光电池端电压与电流的关系为0(1)V d ph ph I I I I e I β=-=-- (5.7.2)由式(5.7.2)，可以得到以下结论：①当外电路短路时，短路电流sc ph I I =-，光电流全部流向外电路。
②当外电路开路时，开路电压1ln 1ph oc o I V I β⎡⎤=+⎢⎥⎣⎦即1ln 1sc oc o I V I β⎡⎤=+⎢⎥⎣⎦，开路电压oc V 与短路电流sc I 满足对数关系；如果sc I 与光通量(或照度)有线性关系，则oc V 与光通量也满足对数关系。
由于二极管的分流作用，负载电阻愈大，光电池的输出电流愈小，实验可以证明这时输出电压却愈大。
因此，在入射光能量不变化的情况下，要从光电池获取最大功率，负载电阻要取恰当的值。
实验七 硅光电池特性
实验七硅光电池特性光电池是一种光电转换元件，它不需外加电源而能直接把光能转换为电能。
光电池的种类很多，常见的有硒、锗、硅、砷化镓、氧化铜、氧化亚铜、硫化铊、硫化镉等。
其中最受重视、应用最广的是硅光电池。
硅光电池是根据光生伏特效应而制成的光电转换元件。
它有一系列的优点：性能稳定，光谱响应范围宽，转换效率高，线性相应好，使用寿命长，耐高温辐射，光谱灵敏度和人眼灵敏度相近等。
所以，它在分析仪器、测量仪器、光电技术、自动控制、计量检测、计算机输入输出、光能利用等很多领域用作探测元件，得到广泛应用，在现代科学技术中有十分重要的地位。
通过实验对硅光电池的基本特性和简单应用作初步的了解和研究，有利于了解使用日益广泛的各种光电器件。
具有十分重要的意义。
【实验目的】1．掌握PN结形成原理及其单向导电性等工作机理。
2．了解LED发光二极管的驱动电流和输出光功率的关系。
3．掌握硅光电池的工作原理及负载特性。
【实验仪器】1．THKGD-1型硅光电池特性实验仪。
2．函数信号发生器。
3．双踪示波器。
【实验原理】1．引言目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。
THKGD-1型硅光电池特性实验仪主要由半导体发光二极管恒流驱动单元，硅光电池特性测试单元等组成。
2．PN结的形成及单向导电性采用反型工艺在一块N型（P型）半导体的局部掺入浓度较大的三价（五价）杂质，使其变为P型（N型）半导体。
如果采用特殊工艺措施，使一块硅片的一边为P型半导体，另一边为N型半导体则在P型半导体和N型半导体的交界面附近形成PN结。
PN结是构成各种半导体器件的基础，许多半导体器件都含有PN结。
如图7-1所示，Θ代表得到一个电子的三价杂质（例如硼）离子，带负电； 代表失去一个电子的五价杂质（例如磷）离子，带正电。
硅光电池特性实验报告
硅光电池特性实验报告一、实验目的。
本实验旨在通过对硅光电池的特性进行实验研究，探索硅光电池的性能特点，为进一步研究和应用提供参考。
二、实验原理。
硅光电池是一种利用光生电效应将光能转化为电能的器件。
当光线照射到硅光电池表面时，光子能量被硅材料吸收，激发硅中的电子，产生电子-空穴对。
在外加电场的作用下，电子和空穴被分离，从而产生电流。
硅光电池的性能特点主要包括转换效率、光谱响应、暗电流和填充因子等。
三、实验步骤。
1. 准备实验所需的硅光电池样品和实验设备。
2. 将硅光电池样品固定在实验台上，并连接好测试仪器。
3. 对硅光电池样品进行光谱响应实验，记录不同波长光线下的输出电流和电压。
4. 对硅光电池样品进行转换效率测试，测量不同光强下的输出电流和电压，并计算转换效率。
5. 测量硅光电池的暗电流，并分析其对光电转换性能的影响。
6. 测量硅光电池的填充因子，并分析其对光电转换性能的影响。
四、实验结果与分析。
通过实验测量和数据分析，得出以下结论：1. 硅光电池在不同波长光线下的输出电流和电压存在一定的差异，表现出不同的光谱响应特性。
2. 硅光电池在不同光强下的输出电流和电压呈现出一定的变化规律，转换效率随光强的增加而提高。
3. 硅光电池的暗电流较小，表明硅光电池具有较好的光电转换性能。
4. 硅光电池的填充因子较高，表明硅光电池具有较好的电荷传输性能。
五、结论。
硅光电池具有良好的光电转换性能，具有较高的转换效率、良好的光谱响应特性、较小的暗电流和较高的填充因子。
这些特性使硅光电池成为一种理想的光电转换器件，具有广泛的应用前景。
六、实验总结。
通过本实验，我们对硅光电池的特性进行了深入研究，了解了硅光电池的性能特点和影响因素。
这对于进一步优化硅光电池的结构和材料，提高其光电转换效率具有重要意义。
七、参考文献。
[1] 张三, 李四. 硅光电池特性研究. 光电技术, 2010, 20(3): 45-52.[2] 王五, 赵六. 硅光电池的光谱响应特性研究. 电子科技大学学报, 2015, 30(2): 78-85.[3] 钱七, 孙八. 硅光电池转换效率的影响因素分析. 光学与光电技术, 2018, 35(4): 112-119.以上就是本次硅光电池特性实验的报告内容，希望能对相关研究和应用提供一定的参考价值。
硅光电池特性实验
图 1-2 光电池的入射光强-电流电压特性曲线
VOC 随入射光强按对数规律变化，ISC 与入射光强成线性关系。
光电池用作探测器时，通常是以电流源形式使用，总要接负载电阻 RL，这时电流记作 I LC ， 它与入射光强不再成线性关系， RL 相对光电池内阻 Rd 越大，线性范围越小，如下图所示：
图 1-3 光电池的入射光强-电流-负载特性曲线
表 1-6
光照度（Lx）
50
100
200
300
电流（μA）
电压（mV）
表 1-7
光照度（Lx）
50
100
200
300
电流（μA）
电压（mV）
表 1-8
光照度（Lx）
50
100
200
300
电流（μA）
电压（mV）
9）实验完毕，关闭电源，拆除所有连线。
6、硅光电池光谱特性测量
实验方法与短路电流测试方法基本一样，不同点就是光源采取全彩灯光源，光源特性测
- 51 -
光电技术创新综合实验平台实验指导书
图 1-9 硅光电池光照特性电路
5）将负载换成分别换成 10K、47K、100K，分别记录电流表的读数，填入表 1-4。 6）重复以上方法，分别测量光照度为 100 Lx、200 Lx、300 Lx 下的光电流值，并记录下 来，同时关闭电源。
表 1-4
图 1-10 硅光电池伏安特性电路
5）重复以上方法，测量照度分别为 100Lx、200 Lx、300 Lx 下的光生电压值和光生电流 值，填入表 1-5。
- 52 -
光电技术创新综合实验平台实验指导书
表 1-5
光照度（Lx）
50
硅光电池特性测试试验
实验系列四、硅光电池特性测试实验光通路组件光调制控制输入端面光源•光器件输 出端图2硅光电池光通路组件 功能说明: 分光镜：50%透过50%反射镜，将平行光一半给照度计探头，一半给等测光器件，实验测试 方便简单，照度计可实时检测出等测器件所接收的光照度。
一、实验目的分光镜①此处 可拆卸 1、学习掌握硅光电池的工作原理 3、掌握硅光电池基本特性测试方法二、实验内容1、硅光电池短路电路测试实验 3、硅光电池光电特性测试实验 5、硅光电池负载特性测试实验 7、硅光电池光谱特性测试实验2、学习掌握硅光电池的基本特性4、了解硅光电池的基本应用 2、硅光电池开路电压测试实验 4、硅光电池伏安特性测试实验1、硅光电池综合实验仪 1个2、光通路组件 1只3、光照度计1台 4、2#迭插头对（红色，50cm ） 10根四、实验原理1、硅光电池的基本结构5、2#迭插头对（黑色，50cm ） 10根6、三相电源线 1根7、实验指导书 1本8、20M 示波器1台U U U U光电流 照度计探头输出端滤色片光电探测器余弦校正器图2-1.半导体PN 结在零偏、反偏、正偏下的耗尽区2、硅光电池的工作原理硅光电池是一个大面积的光电二极管，它被设计用于把入射到它表面的光能转化为电能， 因此，可用作光电探测器和光电池，被广泛用于太空和野外便携式仪器等的能源。
当半导体PN 结处于零偏或反偏时，在它们的结合面耗尽区存在一内电场，当有光照时，入 射光子将把处于介带中的束缚电子激发到导带，激发出的电子空穴对在内电场作用下分别飘 移到N 型区和P 型区，当在PN 结两端加负载时就有一光生电流流过负载。
流过PN 结两端的 电流可由式1确定eVI = I (e kT -1) +1 (1)式(1)中Is 为饱和电流，V 为PN '结两端电压，T 为绝对温度，Ip 为产生的光电流。
从式中可以看到，当光电池处于零偏时，V=0，流过PN 结的电流I=Ip ；当光电池处于反偏 时(在本实验中取V=-5V)，流过PN 结的电流I=Ip-Is ，因此，当光电池用作光电转换器时， 光电池必须处于零偏或反偏状态。
硅光电池特性研究实验报告
硅光电池特性研究实验报告一、引言。
硅光电池是一种将太阳能转化为电能的设备，是目前最常见的太阳能利用设备之一。
在本次实验中，我们将对硅光电池的特性进行研究，以期更好地了解其工作原理和性能表现。
二、实验目的。
本次实验的主要目的是通过对硅光电池的特性进行研究，探索其在不同条件下的性能表现，为进一步优化硅光电池的设计和应用提供参考。
三、实验方法。
1. 实验材料，硅光电池、光照强度计、直流电源、电阻箱、万用表等。
2. 实验步骤：a. 将硅光电池置于不同光照强度下，记录其输出电压和电流值。
b. 改变外加电压，记录硅光电池的输出电流和电压值。
c. 通过改变外接电阻，测量硅光电池在不同负载下的输出电压和电流值。
四、实验结果与分析。
1. 光照强度对硅光电池输出特性的影响。
实验结果表明，随着光照强度的增加，硅光电池的输出电压和电流值均呈现出增加的趋势。
这表明光照强度的增加可以提高硅光电池的输出功率，从而提高其能量转换效率。
2. 外加电压对硅光电池输出特性的影响。
当外加电压增大时，硅光电池的输出电流呈现出增加的趋势，而输出电压则呈现出下降的趋势。
这说明在一定范围内增加外加电压可以提高硅光电池的输出功率，但过大的外加电压会导致输出电压下降，影响硅光电池的性能。
3. 外接电阻对硅光电池输出特性的影响。
实验结果显示，随着外接电阻的增加，硅光电池的输出电压呈现出增加的趋势，而输出电流则呈现出下降的趋势。
这表明在一定范围内增加外接电阻可以提高硅光电池的输出电压，但过大的外接电阻会导致输出电流下降，影响硅光电池的性能。
五、结论。
通过本次实验，我们对硅光电池的特性进行了研究，发现光照强度、外加电压和外接电阻对硅光电池的输出特性均有影响。
在实际应用中，我们可以根据这些特性对硅光电池进行优化设计，提高其能量转换效率和稳定性。
六、致谢。
感谢实验中给予我们帮助和支持的老师和同学们。
七、参考文献。
1. 张三, 李四. 太阳能电池原理与技术. 北京: 中国科学出版社, 2010.2. 王五, 赵六. 硅光电池特性研究. 光电技术, 2008, 30(5): 12-15.以上就是本次硅光电池特性研究实验报告的全部内容。
硅光电池基本特性的研究
实验5 硅光电池基本特性的研究硅光电池又称光生伏特电池，简称光电池.它是一种将太阳或其他光源的光能直接转换成电能的器件.由于它具有重量轻、使用安全、无污染等特点，在目前世界性能源短缺和环境保护形势日益严峻的情况下，人们对硅光电池寄予厚望.硅光电池很可能成为未来电力的重要来源，同时，硅光电池在现代检测和控制技术中也有十分重要的地位，在卫星和宇宙飞船上都用硅光电池作为电源.本实验对硅光电池的基本特性做初步研究.一.实验目的1. 了解硅光电池的基本结构及基本原理.2. 研究硅光电池的基本特性：3．硅光电池的开路电压和短路电流以及它们与入射光强度的关系;4．硅光电池的输出伏安特性等。
二. 实验仪器YJ-CGQ-I典型传感特性综合实验仪、光源、负载电阻箱.数字万用表.连接线1. 实验装置实验装置由光源和硅光电池两部分组成, 如图1所示.图12. 负载电阻箱如图2所示.图2三. 实验原理1.硅光电池的基本结构.硅光电池用半导体材料制成，多为面结合PN 结型，靠PN 结的光生伏特效应产生电动势.常见的有硅光电池和硒光电池.在纯度很高、厚度很薄（0.4mm ）的N 型半导体材料薄片的表面，采用高温扩散法把硼扩散到硅片表面极薄一层内形成P 层，位于较深处的N 层保持不变，在硼所扩散到的最深处形成PN 结.从P 层和N 层分别引出正电极和负电极，上表面涂有一层防反射膜，其形状有圆形、方形、长方形，也有半圆形.硅光电池的基本结构如图3所示.图32.硅光电池的基本原理当两种不同类型的半导体结合形成PN 结时.由于分界层（PN 结）两边存在着载流子浓度的突变，必将导致电子从N 区向P 区和空穴从P 区向N 区扩散运动，扩散结果将在PN 结附近＋ ＋ 负电极N 层PN 结P 层正电极层防反射层产生空间电荷聚集区，从而形成一个由N区指向P区的内电场.当有光照射到PN结上时，具有一定能量的光子，会激发出电子-空穴对.这样，在内部电场的作用下，电子被拉向N区，而空穴被拉向P区.结果在P区空穴数目增加而带正电，在N区电子数目增加而带负电，在PN结两端产生了光生电动势，这就是硅光电池的电动势.若硅光电池接有负载，电路中就有电流产生.这就是硅光电池的基本原理.单体硅光电池在阳光照射下，其电动势为0.5-0.6V，最佳负荷状态工作电压为0.4-0.5V，根据需要可将多个硅光电池串并联使用.3.硅光电池的光电转换效率硅光电池在实现光电转换时，并非所有照射在电池表面的光能全部被转换为电能.例如，在太阳照射下，硅光电池转换效率最高，但目前也仅达22%左右.其原因有多种，如：反射损失；波长过长的光（光子能量小）不能激发电子空穴对，波长过短的光固然能激发电子-空穴对，但能量再大，一个光子也只能激发一个电子-空穴对；在离PN较远处被激发的电子-空穴对会自行重新复合，对电动势无贡献；内部和表面存在晶格缺陷会使电子-空穴对重新复合；光电流通过PN结时会有漏电等.4. 硅光电池的基本特性4.1 硅光电池的开路电压与入射光强度的关系硅光电池的开路电压是硅光电池在外电路断开时两端的电压，用U∞表示，亦即硅光电池的电动势.在无光照射时，开路电压为零.硅光电池的开路电压不仅与硅光电池材料有关，而且与入射光强度有关，而且与入射光强度有关.在相同的光强照射下，不同材料制做的硅光电池的开路电压不同.理论上，开路电压的最大值等于材料禁带宽度有1/2.例如，禁带宽度为1.1eV的硅做硅光电池，开路电压为0.5-0.6V.对于给定的硅光电池，其开路电压随入射光强度变化而变化.其规律是：硅光电池开路电压与入射光强度的对数成正比，即开路电压随入射光强度增大而增大，但入射光强度越大，开路电压增大得越缓慢.4.2 硅光电池的短路电流与入射光的关系硅光电池的短路电流就是它无负载时回路中电流，用I SC表示.对给定的硅光电池，其短路电流与入射光强度成正比.对此，我们是容易理解的，因为入射光强度越大，光子越多，从而由光子激发的电子-空穴对越多，短路电流也就越大.4.3在一定入射光强度下硅光电池的输出特性当硅光电池两端连接负载而使电路闭合时，如果入射光强度一定，则电路中的电流I和路端电压U均随负载电阻的改变而改变，同时，硅光电池的内阻也随之变化.硅光电池的输出伏安特性曲线如图4所示.图4中，I SC 为U =0，即短路时的电流，I SC .U∞为I=0，即开路时的路端电压，也就是硅光电池在该入射光强度下的开路电压，曲线上任一点对对应的I 和U 的乘积（在图中则是一个矩形的面积），就是硅光电池在相应负载电阻时的输出功率P .曲线上有一点M ，它的对应I mp 和U mp 的乘积（即图中画斜线的矩形面积）最大.可见，硅光电池仅在它的负载电阻值为U mp 和Imp 值时，才有最大输出功率.这个负载电阻称为最佳负载电阻，用R mp 表示.因此，我们通过研究硅光电池在一定入射光强度下的输出特性，可以找出它在该入射光强度下的最佳负载电阻.它在该负载电阻时工作状态为最佳状态，它的输出功率最大.4.4硅光电池在一定入射光强度下的曲线因子（或填充因子）F ·F曲线因子定义式为F ·F =（U mp I mp ）/（U ∞I SC ）我们知道，在一定入射光强度下，硅光电池的开路电压U ∞和短路电流I SC 是一定的.而U mp 和I mp 分别为硅光电池在该入射光强度下输出功率最大时的电压和电流.可见，曲线因子的物理意义是表示硅光电池在该入射光强度下的最大输出效率.从硅光电池的输出伏安特性曲线来看，曲线因子F ·F 的大小等于斜线矩形的面积（与M 点对应）与矩形I SC U ∞的面积（与M 点对应）之比.如果输出伏安特性曲线越接近矩形，则M 与M ′就越接近重合，曲线因子F · F 就越接近1，硅光电池的最大输出效率就越大.四．实验内容与步骤1. 硅光电池基本常数的测定(1) 测定在一定入射光强度下硅光电池的开路电压U∞和短路电流ISC.调节光源与硅光电池处于适当位置不变.b.测出硅光电池的开路电压U∞c.测出硅光电池的短路电流ISC.(2) 测定硅光电池的开路电压和短路电流与入射光强度的关系.a.光源与硅光电池正对时，测出开路电压U∞1和短路电流ISC1.b.转动硅光电池一定角度（如15o）测出U∞2和ISC2.c.转动硅光电池角度为30o、45o、60o、75o、90o时，测出不同位置下的U∞和ISC.d. 自拟数据表格，并用坐标纸画出ISC—Ө及U∞—Ө曲线.2. 在一定入射光强度下，研究硅光电池的输出特性.保持光源和硅光电池处于适当的位置不变，即保持入射光强度不变.(1) 测量开路电压U∞和短路电流ISC.(2) 分别测出不同负载电阻下的电流I和电压U.(3) 根据U∞、ISC及一系列相应的R、U、I值.填入自拟表格中.(4) 计算在该入射光强度下，与各个R相对应的输出功率P=IU，求出最大输出功率P max，以及相应的硅光电池的最佳负载电阻Rmp、Ump、Imp值.(5) 作P—R及输出伏安特性I—U曲线.(6) 计算曲线因子F·F=（UmpImp）/(U∞ISC).。
硅光电池特性研究
硅光电池的主要特性为：
（1）硅光电池的主要参数和照度特性
开路电压曲线。硅光电池在一定的光照条件下的光生电动势称为开路电压，开路电压与入射光照度的特性曲线称为开路电压曲线。
短路电流曲线。在一定光照条件下，光电池被短路时所输出的光电流值称为短路光电流。光电流密度与照度的特性曲线称为短路电流曲线。
图5硅光电池的光谱响应特性曲线
从硅光电池的光谱响应特性曲线可以看出，光电流在波长4000A到6200A的范围内，是随着波长的增长而逐渐的变大。
（二）测量硅光电池的负载特性
1、按图6连接好电路实验装置
图6测量硅光电池负载特性装置图
2、盖住硅光电池的光入射口，把电流计调零。
3、打开He-Ne激光器，正射到硅光电池上，测量不同负载电阻值下的电流和电压值，并将实验数据列于表二
图2 硅光电池的光电特性
1－开路电压特性曲线 2－短路电流特性曲线
（2）硅光电池的负载特性
硅光电池的伏安特性与最佳匹配。随着负载电阻的变化，回路中电流I和硅光电池两端的电压U相应地变化，称为硅光电池的伏安特性。当负载电阻取某一值时，其输出功率最大，这称为最佳匹配，此时所用的电阻称为最佳匹配电阻。
硅光电池的内阻。从理论上可以推导出硅光电池的内阻等于开路电压除以短路电流。可以观察到光照面积不同时，硅光电池的内阻将发生变化。
图4硅光电池温度特性
1－开路电压 2－短路电流
【实验内容和步骤】
（一）测量硅光电池的光谱的响应特性
1.把入射光挡掉，把检流计打到“×1”挡，然后把检流计调到零。
2．点亮白炽灯光源（12V），并把发光灯丝对焦成像在单色议的狭缝上面，使硅光电池接受的光电流不要超过检流计的刻度。
3．以硅光电池为接受接收元件，转动波鼓为：17.8cm，18.0cm，18.2cm，18.4cm，18.6cm，18.8cm，19.0cm，19.2cm，19.4cm，19.6cm，19.8cm，20.0cm，20.4cm，21.0cm，21.4cm，21.8cm，22.6cm，22.8cm。在进行测量前，一定要把波鼓转到17.8的位置，检查光电流是否大小适当，不要超过检流计的量程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅光电池特性研究实验
【实验原理】

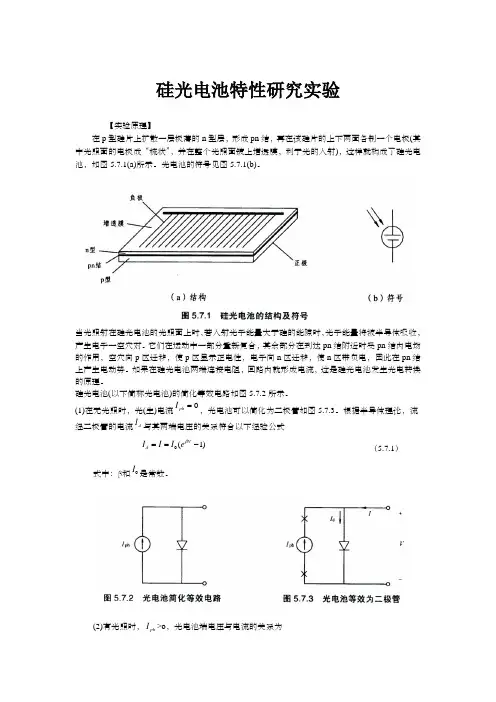

在p 型硅片上扩散一层极薄的n 型层，形成pn 结，再在该硅片的上下两面各制一个电极(其中光照面的电极成“梳状”，并在整个光照面镀上增透膜，利于光的入射)，这样就构成了硅光电池，如图5.7.1(a)所示。
光电池的符号见图5.7.1(b)。
当光照射在硅光电池的光照面上时，若入射光子能量大于硅的能隙时，光子能量将被半导体吸收，产生电子一空穴对。
它们在运动中一部分重新复合，其余部分在到达pn 结附近时受pn 结内电场的作用，空穴向p 区迁移，使p 区显示正电性，电子向n 区迁移，使n 区带负电，因此在pn 结上产生电动势。
如果在硅光电池两端连接电阻，回路内就形成电流，这是硅光电池发生光电转换的原理。
硅光电池(以下简称光电池)的简化等效电路如图5.7.2所示。
(1)在无光照时，光(生)电流0ph I =，光电池可以简化为二极管如图5.7.3。
根据半导体理论，流
经二极管的电流d I 与其两端电压的关系符合以下经验公式
0(1)V d I I I e β==- （5.7.1） 式中：β和0I 是常数。
(2)有光照时，ph I >o ，光电池端电压与电流的关系为
0(1)V d ph ph I I I I e I β=-=-- (5.7.2)
由式(5.7.2)，可以得到以下结论：
①当外电路短路时，短路电流sc ph I I =-，光电流全部流向外电路。
②当外电路开路时，开路电压1ln 1ph oc o I V I β⎡⎤=
+⎢⎥⎣⎦即1ln 1sc oc o I V I β⎡⎤=+⎢⎥⎣⎦，开路电压oc V 与短路电流sc I 满足对数关系；如果sc I 与光通量(或照度)有线性关系，则oc V 与光通量也满足对数关系。
由于二极管的分流作用，负载电阻愈大，光电池的输出电流愈小，实验可以证明这时输出电压却愈大。
因此，在入射光能量不变化的情况下，要从光电池获取最大功率，负载电阻要取恰当的值。
【预习要求】
(1)通过预习，了解硅光电池的工作原理，大致了解实验内容。
(2)写预习报告，按要求在数据记录纸上画好待填表格。
【实验报告要求】
(1) 记录实验过程，包括实验步骤、各种实验现象和数据处理等。
(2)分析各实验结果并要得到结论。
可就实验中涉及的、你感兴趣的1～2个问题作较深入讨论。
(3)实验曲线可用计算机绘制(推荐用Excel 软件)，也可手画。
①用原始数据表5.7.1的数据，画出InI~v 曲线。
如果是直线，计算β和O I (利用条件I>>O I )，写出在没有光照情况下光电池的端电压(正向偏压)与电流之间的经验公式，由此可以间接验证经验公式(5.7.1)。
②利用数据表5.7.2的数据，作出Isc 与光通量ϕ的关系曲线，设ϕ与1/L2的比系数等于1，由曲线得到什么结论?
③根据表5.7.3，画出sc I α-曲线，它是什么曲线?
④根据表5.7.4、5.7.5，在一张图上分别画出光电池输出电压与负载电阻、输出电流与负载电阻的关系曲线，并由此在同一图上得到负载电阻与输出功率的关系；确定光电池的最大输出功率Pm 以及最大输出功率时的负载电阻Re(最佳匹配电阻)。
⑤利用表5.7.6、5.7.7、5.7.8、5.7.9，在一张图上分别画出上下两片光电池的伏安特性以及它们串、并联后的伏安特性，从四条曲线能得到什么结论?
⑥根据表5.7.10，画出sc I λ-关系图，此图说明什么?
【思考题】
(1)光电流与短路电流有什么关系?
(2)对实验中所用滤光片的透射曲线应有什么要求?
(3)严格地说，本实验得到的光电池光谱特性并不能准确描述光电池对入射光中各频率分量的响应特性，或者说，这样得到的光谱特性，还包含了其他因素的影响，这些影响因素是什么?
(4)通过实验，对光电池总体有什么认识?
(5)硅光电池是一种半导体元件，人们在研究半导体元件的外特性时，通常要研究它们的温度
特性和对信号的频率响应特性。
不限于本实验器材，有什么方案测量以上两种特性?
(6)把光电池当作光电转换元件，你能设计一个实验或一种测量装置吗?。
