红外热像图范例电子教案
《红外热像检测基本知识》课件
物体接收的入射辐射
➢ 吸收—物体获得并保存来自外界的辐射 ➢ 反射—物体弹回来自外界的辐射 ➢ 透射—来自外界的辐射经过物体穿透出去
入射辐射对物体的作用
谢谢!
冰块红外热像图
红外线传播
➢ 红外线在大气中穿透比较好的波段，称为大气窗口
➢ 短波窗口 1--5μm之间
➢ 长波窗口 8--14μm之间
可见光 短波窗口
长波窗口
目录
一、红外线的定义和特性 二、物体的热辐射 三、红外发射率的概念 四、红外发射率简单测试方法
热辐射的传导
➢ 辐射是从物质内部发射出来的能量
红外热像检测基本知识 ———红外检测技术
目标
一、了解红外线基本概念 二、了解红外发射率概念 三、熟悉红外发射率简单测试方法
目录
一、红外线的定义和特性 二、物体的热辐射 三、红外发射率的概念 四、红外发射率简单测试方法
什么是红外线？
波长范围 （0.75µm1000µm）
红外线特性
➢ 高于绝对零度（-273.16℃）的物体都会发出红外线
目录
一、红外线的定义和特性 二、物体的热辐射 三、红外发射率的概念 四、红外发射率简单测试方法
红外发射率简单测试方法
1、设置黑胶带的发射率（0.95） 2、测量胶带温度（用点温或区域平均温），记下所测温度 3、再将点或区域移动到样品上，改变发射率，直到温度与 刚才所记的温度相同，记下此时发射率既是
物体发出的红外辐射
➢ 自身的红外辐射是各个方向的
红外辐射对物体的作用
实际物体的红外辐射
红外热成像的测试与分析课件课件精选课件
第十七页，本课件共有74页
四、红外现场检测
一、检测准备
1、制定红外检测计划： 根据实际情况编制实施计划，根据空间和布局，避免遗漏，实 现故障普查和保障重点检测。
2、高压设备的红外检测准备条件： 选择高压设备在满负荷状态运行的时机进行红外检测，使设 备有足够的发热时间，设备表面达到稳定温升，提高检测效 率。
第三十一页，本课件共有74页
通过改变电平值和温宽值来调节图像的亮度和对比度，使图像达 到最佳效果。 1、电流致热型设备，采用自动调节方式方便快捷；
2、电压致热或混合致热设备，应采用手动调节方式调节， 这样才能更好调节图像亮度和对比度，以便进行冻结和保存图像后，有三点不能改变 A、温度范围
第二十七页，本课件共有74页
第二十八页，本课件共有74页
六、现场拍摄方法和注意事项
1、调清楚焦距 手动或自动调焦，确保图像清晰
第二十九页，本课件共有74页
2、调好图像明亮度和对比度 手动或自动调节图像明亮度和对比度，使图像层次分明
第三十页，本课件共有74页
注意：对于微小温差故障设备，一定要通过手动调节图像明亮度和对比 度
eg：SF6断路器红外热像图中出现设备某部位的温升，就可判断断路器内部导电回
路或电流互感器发热故障。
2、相间互比判别法
高压设备同组、同类设备出现三相局部故障温升的概率极小，三相 运行条件相同，具有可比性。 eg：变压器三相套管将军帽之间温差超过10℃，即可判断温度高的那相套管
导电杆内部接头存在连接不良故障。
η=（T1-T0）/(T2-T0)
T1 ——设备发热异常部位温度 T2 ——同组设备正常部位温度
T0 ——环境参照体温度 η 为0.75——设备发热部位注意值 η 为0.95——设备发热部位危险值
人体红外热像诊断学课件
人体热像特征
1
人体表面温度分布及其变化
研究人体表面温度的分布图，并探讨随时间的变化。
2
热像图像的解析和分析方法
介绍解析和分析人体热像图像的方法和技术。
3
疾病诊断与治疗应用举例
通过几个实际案例，展示红外热像技术在疾病诊断与治疗中的应用。应用Leabharlann 域人体红外热像诊断学ppt课件
# 人体红外热像诊断学 ## 概述 - 什么是人体红外热像诊断学？ - 红外热像在医学上的应用
红外热像技术
红外热像仪的工作原理
了解红外热像仪是如何工作的， 识别和测量热能辐射信号。
红外辐射的特点及成像原理
探讨红外辐射的特性和成像原理， 解释红外热像技术的基本原理。
红外热像技术的优势和不 足点
红外热像诊断 面临的挑战
讨论红外热像技术面 临的挑战，如精度和 解析度的提高以及数 据处理和分析的优化。
结语
人体红外热像诊断学的意义 红外热像技术的未来发展趋势
探讨红外热像技术在 未来的发展方向和趋 势，展望其在科学和 工业应用中的发展。
红外热像在临 床上的应用前 景
分析红外热像技术在 临床诊断和治疗方面 的潜力，展示其在不 同医学领域中的应用 前景。
红外热像在工 业生产中的应 用前景
研究红外热像技术在 工业生产中的前景， 关注其在能源管理、 产品质量控制等方面 的应用。
医学领域中的应用
探讨红外热像技术在医学领域内的广泛应用，包括疾病预防、诊断和监测。
生物科学领域中的应用
介绍红外热像技术在生物科学研究中的应用，如动物行为研究和植物生理学研究。
工业领域中的应用
讨论红外热像技术在工业应用中的各种可能性，如设备检测、能源管理和非破坏性测试。
红外热像检查课件
新技术研发
持续投入研发新的红外热像技术 和设备，推动红外热像检查在临
床上的应用。
国际合作与交流
加强国际合作与交流，共同推进 红外热像检查领域的科研进展和
临床应用。
THANKS
红外热像检查可以对病变部位的温度进行 定量分析，有助于评估病情的严重程度。
局限性
价格较高
红外热像检查设备成本较高，导致检查费用相对较高。
影响因素多
红外热像检查受环境温度、个体差异、测量方法等多种因素的影响 ，可能导致检查结果的误差。
对软组织病变的敏感性较低
由于红外热像检查主要反映的是温度变化，对于软组织病变的敏感 性较低，可能会漏诊一些早期病变。
温度分辨率
表示热像仪对温度的敏感程度 ，分辨率越高，图像越清晰。
测温范围
指热像仪能够测量的最低和最 高温度范围。
帧频
表示热像仪每秒能够采集的图 像帧数，影响动态检测效果。
红外热像仪的选购和使用注意事项
选购
根据实际需求选择合适的类型 和性能指标，考虑性价比和品
牌信誉。
校准
定期进行校准以保证检测准确 性。
02
它通过非接触方式测量人体表面 温度，并将温度分布以图像形式 呈现，用于诊断疾病或评估生理 功能。
红外热像检查的原理
人体正常代谢会产生热量，这些热量以红外辐射的形式释放出来。 红外热像仪通过接收这些辐射并转换为电信号，再经过处理形成温度分布图像。
不同组织或器官由于代谢活跃程度不同，在红外图像上表现出不同的温度特征。
症消退等。
02 红外热像检查设备
红外热像仪的种类
01
02
03
手持式红外热像仪
体积小巧，便于携带，适 合移动检测和现场应用。

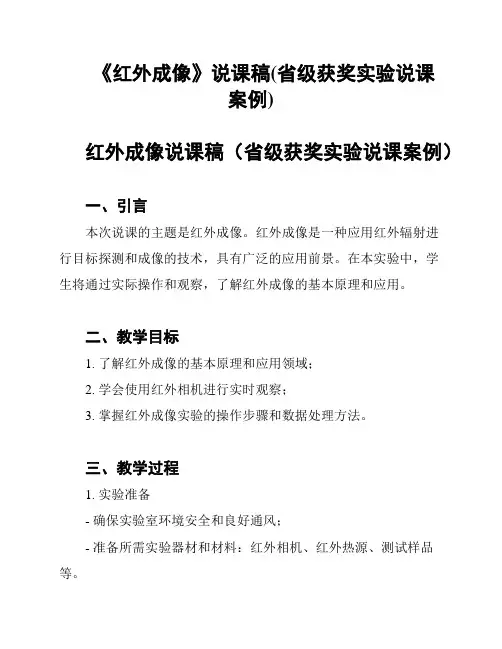

《红外成像》说课稿(省级获奖实验说课案例)
《红外成像》说课稿(省级获奖实验说课案例)红外成像说课稿（省级获奖实验说课案例）一、引言本次说课的主题是红外成像。
红外成像是一种应用红外辐射进行目标探测和成像的技术，具有广泛的应用前景。
在本实验中，学生将通过实际操作和观察，了解红外成像的基本原理和应用。
二、教学目标1. 了解红外成像的基本原理和应用领域；2. 学会使用红外相机进行实时观察；3. 掌握红外成像实验的操作步骤和数据处理方法。
三、教学过程1. 实验准备- 确保实验室环境安全和良好通风；- 准备所需实验器材和材料：红外相机、红外热源、测试样品等。
2. 实验步骤- 将红外相机与显示设备连接，确保正常显示；- 打开红外相机并调整相关参数，如焦距、亮度等；- 将红外热源放置在实验区域，并进行热源温度的调节；- 使用红外相机观察不同材料的红外辐射特性，并记录数据；- 结束实验后，对所得数据进行分析和讨论。
3. 实验结果分析- 根据实验数据，对不同材料的红外成像特性进行比较和分析；- 探讨红外成像在军事、医学、环境监测等领域的应用价值。
4. 学生讨论和思考- 学生自由讨论红外成像的优缺点及其在现实生活中的应用；- 引导学生思考红外成像技术的发展趋势和可能的改进方向。
四、教学反思本实验通过实际操作和观察，使学生真实地接触和了解红外成像技术。
学生在参与实验过程中，积极思考和探索，提高了对红外成像原理和应用的理解。
但在实验中，部分学生对红外相机的操作仍存在困难，需要更加详细地说明和示范。
同时，可以在课后补充相关的课外阅读资料，进一步拓展学生的知识面。
五、课后作业1. 汇总实验数据，并进行数据整理和分析；2. 撰写实验报告，包括实验目的、步骤、结果分析和结论；3. 阅读相关文献，了解红外成像技术的最新发展和应用研究。
六、教学评价本实验设计具有一定的创新思维和实践能力的要求，能够激发学生的研究兴趣和积极性。
通过观察和实验数据分析的方式进行评价，能够客观地评估学生的实验操作水平和对红外成像技术的理解程度。
医用红外热像仪PPT课件
热像仪成像原理
机体产热和散热 一.产热 人体的热量来自体内所进行的生物化学反应。由于化学反应的不断进 行热量也不断地产生。产热最多的器官是骨骼肌和肝脏。骨骼肌产 热量因机体活动情况的不同而有较大幅度变动，肝脏是机体内代谢 旺盛的器官，因此产热也很多。在安静状态下，机体一些器官产热 量的比例大致如下：心脏及呼吸器官16%，肝脏、脾脏及消化器官 30%，肾脏5.6%，脑、脊髓18.4%，骨骼肌25%，其它5%。产热 过程与基础代谢、肌肉活动、内分泌腺激素（甲状腺素和肾上腺皮 质激素等）及交感神经活动有关。交感神经强烈兴奋时，可使代谢 率增加40-50%之多。
心肌供血不足：热图示左侧 前胸部见异常地热区。
腰间盘病变：热图显示腰 部片状高热区，提示腰间 盘突出或膨出可能。
颈间盘病变：颈部见高热 区，提示颈间盘或关节病 变
谢谢!
医用热像诊断仪是接受人体表面在不同部位上辐射出不同强度的红外 线，并转换成温度，用来进行疾病诊断和人体功能状态的研究。 四、热像仪的优点：它是一种功能性检查仪，它反映的是人体代谢及 血运的变化，这种变化通过人体表面温度的变化表现出来，而X光、 CT、B超、核磁仪器具有线补性，而并不能相互取代，比较起来红 外线热像仪有以下优势： 1.癌症的早期诊断：当癌变部位尚未形成占位性病变时，X光、CT、 B超核磁仪器是不会发现任何异常的，然而在癌症早期，癌变组织 的代谢状况最为活跃，此时，会产生大量的热量，这些热量传递到 体表上，并引起体表温度的改变，红外线热像仪能够灵敏地捕捉到 这种变化，实现癌症的早期诊断。
热像仪热图解析
哺乳期乳腺：因处于哺乳 期，双侧乳腺腺管扩张， 所以双侧乳腺在热像仪成 像下示双乳腺均匀高热区。
高血压面容：由于血压升 高导致的其面部血管内血 液充盈扩张，热图下示整 个面部高热区。 心肌供血不足：热图示左 侧前胸部见异常地热区。
医用红外热像仪培训教案
5
报告标准化书写
培训要点
时间安排：预计花费1-2小时学习报告标准化书 写方法！ 1.结合客户使用科室及方向，有针对性的设计突 出其重点方向的标准化模板； 2.给其留下至少一个以上标准化示范案例模板。
6
实践练习
培训要点
时间安排： 预计花费1天时间，以客户应用为主，培训师旁 边辅助指导为主。 在实践应用中，不断查漏补缺，直至客户基本掌 握全部流程应用为止。
医
用
红主 讲
外老 师 ：
热薛 宝
像同
仪
1
2
目 3
录4
5 6
热像仪原理介绍 硬件及软件操作 标准拍摄姿势演示 读图原理与方法 报告标准化书写
实践练习
1
热像仪原理介绍
培训要点
时间安排： 预计花费1小时介绍仪器的原理及环境要求！
2
硬件及软件操作
培训要点
时间安排： 预计花费1小时学习硬件及软件操作并演习！
教
学
设
谢计 谢主
讲 老 师 ： 薛 宝 同
培训经验及心得分享
1.红外热成像检测：功能性检测，功能影像学，预防医学范畴 2.预防医学理念：功能性变化早于结构性变化，“温变”早于“病变” 3.人体温度主要和以下四个方面有关：解剖结构/组织代谢/血液循环/神经功能 4.读图四原则： 对称性（人体左右基本对称） 有序性（掌握生理热序和鉴别病理热序） 多数据（至少两个及以上证据证明观点） 动态性（动态分析和反复监测） 5.热成像检测专业描述词汇总结： 高温：偏高温改变/热代谢增高/偏高温热态/热偏移/热源 低温：偏低温改变/热代谢降低/偏低温热态/凉偏移/凉区 6.专业报告书写建议： 检查所见：部位＋形态描述＋热像偏移专业词汇描述，△T（温差）＝（实际数值）℃ 检查意见： 中医：低温：淤堵（缺血性）；高温：瘀滞（充血性） 西医：低温：缺血、狭窄、梗塞、坏死（供血不足）；高温：炎症、瘀血、增生、（良/恶性）肿瘤（充血 改变）
红外热像仪培训教材
压指弹簧及油枕
中间触头压指弹簧压接不良
油枕油位线
应用点：电气连接
• 电缆连接点松动是导致过热故障发生的重要原因之一。 • 一般连接点超过70℃，或高于环境温度30℃，即认为 有隐患存在。
• 接头氧化腐蚀或连接过紧同样会造成高温点。
• 接触点问题 • 电能质量问题 • 在正常负载下，若最大温差超过20%，则预示可
准确调焦，红外与可 见光部分完全吻合
未准确调焦，红外与可 见光部分有错位现象
• 在一般情况下，建议以0.95发射率（适用于非金属材 • 料）进行检测，如果有金属材质：
• A 与接头紧密连接的非金属材料(如橡胶、塑料等) • 的温度即为接头温度。 • B 三相或多个部件进行直接比对，最大温差大于 • 20%认为有隐患(在相同环温及正常负载下)。 • C 若只有单个部件，可在软件内进行针对该部位的 • 发射率修正，同时比对环境温度。
• 拖动滑块，调整可见光 • 在红外图像中的显示比 • 例，以便清晰标明问题 • 点的位置。 • 热图设置为画中画模式 • 该功能同样适用。
• 在浏览页面中选取需要导出 • 的热图，按鼠标右键后选取 • “导出”，再选取“图像”，即 • 可导出各种格式图片及增加 • 日期和调色板。
• 注意：一旦热图导出，导出 • 的图片不再具有分析功能， • 若需要重新分析，必须打开 • 原始热图（IS2格式）进行 • 分析。
• SmartView软件可任意安装在有Windows2000、XP、 • Vista等操作系统的计算机内，安装次数没有限制。 • 硬件要求： • SD/CF存储卡阅读器。 • 200 MB 可用磁盘空间，不包括 Web 浏览器和 Microsoft(TM) Word 所需的空间。 • 16位色，800 x 600 或更高分辨率视频。 • 光驱（用于安装 SmartView 软件）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外热像图范例带电电力设备红外检测范例及故障案例1 红外热像图拍摄范例℃47.4℃-202040℃50.5℃2040图1-1 变压器一次套管理图1-2 变压器二次套管图1-3 变压器一次避雷器图1-4 变压器二次避雷器℃17.6℃-20-1010图1-5 220kV避雷器、电压感器拍摄在同一张热像图上，便于分析图1-6 220kV避雷器、电压感器拍摄在同一张热像图上，互不遮挡，便于分析℃35.0℃-2020图1-7 220kV211结线母线避雷器、电压互感器图1-8 220kV出线耦合电容器、CVT图1-9 220kV倒置式电流互感器图1-10 220kV正立式电流互感器图1-11 220kV SF 6开关 图1-12 220kVSF 6开关℃26.0℃10152025AR01: 32.8℃图1-13 66kV 间隔内开关、电流互感器拍摄在同一张热像图上，便于分析图1-14 66kV 间隔内开关、电流互感器拍摄在同一张热像图上，便于分析图1-15 干式电流互感器的红外热像图主要分析部位是下部箱体内绕组℃5.0℃-10-55图1-16 66kV 母线避雷器、电容式电压互感器拍摄在同一张热像图上，便于分析℃6.7℃3456LI01LI02LI03图1-17 66kV母线倒挂式避雷器图1-19 66kV电容器组图1-21 66kV电容器组中干式电抗器组图1-18 变电站220kV绝缘子串℃13.8℃图1-20 变电站隔离开关7.0℃23.0℃图1-22 220kV HGIS开关气室图1-23 220kV HGIS母线气室图1-24 220kV HGIS 电压互感器气室图1-25 66kV 电缆升高站电缆端头、避雷器热像图应尽可能将所有接点拍摄在一张热像图上图1-26 10kV 配电变压器图1-27 66kV 电缆升高站电缆终端头、避雷器图1-28 配网柱上真空开关图1-29 配网线路避雷器图1-30 配网变压器台避雷器2电力设备红外检测热像图异常、故障范例2.1变电设备2.1.1变压器1）500kV变压器一次套管本体温度异常图2.1.1-1热像图特征及分析：电网设备状态检测典型案例(2014版)，某500kV变电站进口干式套管，红外检测发现C相比B相高1.6K，怀疑套管介损异常。
停电更换套管，试验介损、电容量均无异常。
红外分析误判断原因：a) 温区压缩范围过小，不到3K；b) 干式套管缺陷热像图温场分布特征为局部本体高温，与热像图特征及分析不符；c) 缺陷判断标准规定为2K～3K，未达到判断标准；d) 没有进行红外复测并与历史红外检测数据做比对分析; d) 没有检查和考虑变压器本体散热对套管的影响，B相套管下部受变压器热气流影响明显温度偏高，局部套管伞裙温度甚至高于本体温度。
本案热像图分析可直接诊断为变压器辐射热源影响，套管无异常。
如要证实分析结论，应环境条件(风向、风速)改变后进行复测。
2）220kV变压器一次套管渗漏油温场分布异常图2.1.1-2-a 图2.1.1-2-b图2.1.1-2-c 图2.1.1-2-d热像图特征及分析：图2-2-a 为2011-03-31日拍摄的热像图，图2-2-b 为2011-10-10日拍摄的热像图，图2-2-c 、图2-2-d 为2011-04-21日拍摄的热像图，套管外观检查未见有渗漏情况，根据三次红外热像图分析，判定C 相套管向变压器油箱渗油，渗漏速度较慢。
3） 220kV 变压器一次套管温场分布异常，怀疑套管内部局部过热℃27.0℃AR01AR02AR03LI01LI02LI03AR04AR05AR06AR07AR08AR09AR10AR11AR12图2.1.1-3-a热像图特征及分析： A 相、B 相套管温场分布不均，与C 相同位置最大温差4.4K 。
升高座温度基本相同。
热像图分析存在的疑点：a) 变压器套管过热应整体过热，本热像图套管只有中下部过热; b) 套管上端三相温度相差不大。
红外复测，三相套管温场分析基本均匀，最大相间同位置温差上、中、下部分别为0.4K 、0.7K 、0.9K （见图2-3-b ），说明套管是被外部热源加热。
现场调查证实为变压器散热器热气流随变化的风向，加热了套管局部区域。
℃35.5℃LI01LI02LI03AR01AR02AR03AR04AR05AR06AR07AR08AR09图2.1.1-3-b4） 变压器三相套管温度有规律升高图2.1.1-4热像图特征及分析：变压器220kV 套管自西向东逐渐升高，相间温差2K 。
为西偏北微风导致变压器本体热气流对套管加热。
5） 220kV 变压器一次三相套管缺油℃28.1℃AR01AR02AR03LI01LI02LI03图2.1.1-5热像图特征及分析：变压器220kV三相一次套管热像图显示中部油温明显不同，误判断套管缺油。
变压器一次三相套管同时缺油的原因只能是套管同时外渗，这样的概率极小，套管油同时内渗的概率同样极小，并且内渗套管的油位不会低于油枕油位，原因应为套管油循环未达到整只套管。
6）220kV变压器一次三相套管缺油图2.1.1-6热像图特征及分析：变压器220kV三相一次套管热像图显示中上部油温明显不同，油位基本相同，应为套管缺油热像特征，但变压器油位计脏污观察不到油位。
本变压器为1980年投运的老旧变压器，停电清扫检查，各套管补油50kg左右。
套管缺油极易发生套管受潮、裸露电容屏局部放电，应结论为严重缺陷。
三相套管均缺油，应为老旧变压器套管多次采油样后没有补过油，生产管理系统应吸取经验教训。
7）220kV变压器二次b相套管整体缺油图2.1.1-7热像图特征及分析：变压器220kV b相二次套管热像图显示整体温度低，误判断该套管整体缺油。
变压器套管整体缺油或无油无此可能，套管整体缺油将导致套管电容屏放电出现高温区，甚至绝缘击穿爆炸。
套管温场异常应为套管尾锥部分油路不暢。
8）500kV变压器一次套管局部发热图2.1.1-8-a 图2.1.1-8-b热像图特征及分析：变压器500kV干式套管下部局部发热，怀疑内部故障。
变压器干式套管存在缺陷一般为固体绝缘开裂，进水受潮放电，缺陷部位本体出现高温区，并且温度相当高。
本支套管伞裙温度高于本体温度，发热部位下部温度高于中上部，且发热区域上部右侧向上倾斜，应为变压器器身辐射影响。
停电试验套管正常。
9）变压器66kV套管A、B相上部温度偏低，怀疑套管缺油图2.1.1-9热像图特征及分析：a) 套管油位线清楚，不缺油; b) 套管油全循环时间因其内部安装条件不同而不同，变压器负荷变化引起的套管温度变化速度不同；c) 没有检查套管油位；d) 没有核对近期拍摄的热像图。
10）66kV 变压器压油式套管缺油℃26.8℃10152025LI01LI02LI03图2.1.1-10-a 2.1.1-10-b热像图特征及分析：变压器套管有不同区域的低温区，与正常套管温度比低6.0K~6.9K 。
11）220kV 变压器66kV 套管缺油20.9℃52.5℃AR01AR02图2.1.1-11热像图特征及分析：变压器66kV b 相套管缺油，经核对，b 相套管油外渗。
12）变压器绕组引线断股或开焊34.1℃58.8℃3540455055AR01AR02AR03AR04AR05AR06AR0734.6℃47.0℃363840424446AR01AR02AR03图2.1.1-12-a 图2.1.1-12-b热像图特征及分析：变压器套管升高座及套管本体均匀过热，最大温差3K~4K ，为变压器引线自套管尾锥以下发生开焊或断股。
如缺陷发生在套管尾锥内，套管间的温差将更大。
13）变压器套管柱头过热℃47.5℃10203040AR01AR02SP01SP02SP03SP04AR03图2.1.1-13热像图特征及分析：变压器套管柱头温度高于设备线夹温度，套管屏蔽罩上部温度高于设备线夹温度。
14）变压器设备线夹接触不良过热图2.1.1-14热像图特征及分析：以变压器设备线夹与引线连接处为中心的发热。
15）变压器设备线夹接触不良过热℃32.1℃AR01AR02AR03AR04图2.1.1-15热像图特征及分析：500kV750MVA变压器，红外检测时带负荷21MW~31MW，一次绕组N端套管设备线夹连接处为中心的发热，与低压绕组套管最大温差13.4K。
变压器负荷为额定负荷的3%左右，如果变压器带50%负荷，变压器一次绕组N端套管设备线夹连接处的温度测算可达到300℃以上。
16）变压器纯瓷套管导电杆下端接触不良过热图2.1.1-16热像图特征及分析：变压器套管整体过热，A相套管升高座过热，温差较大。
本案套管上部最大温差13K，升高座上部温差4.5K。
17）220kV套管导表面温场分布异常图2.1.1-17热像图特征及分析：220kV套管本体多处温场异常，A相套管最高温度为：18.3 ℃; R2最高温度为：17.2 ℃；R3最高温度为：21.8 ℃，温差4.6K，发热点多为套管伞裙下沿。
热像图反应的应为表面污秽，且检测环境高湿。
环境变化后复测或配合停电涂抹防污材料。
电压致热分析温度范围应使用10K~15K间。
18）66kV干式电抗器包峰汇流线接触处发热图2.1.1-18-a 图 2.1.1-18-b热像图特征及分析：66kV干式电抗器包峰汇流线连接处发热，与参考体温差22.2K、23.5K，为汇流线端子接触不良。
19）变压器气体继电器主油管路蝶形阀未开启图2.1.1-19-a图2.1.1-19-b图2.1.1-19-c热像图特征及分析：变压器气体断电器主油管路温度与气体继电器本体、变压器储油柜温度相同，远低于变压器上部油温。
本案图2.1.1-19-a，对应的220kV主变压器在冬季低温状态下气体继电器动作跳闸，热像图为事故后查找判断事故原因时拍摄，事故原因为该主油管路蝶形阀开启位置标识与实际相反。
变压器气体继电器主油管路蝶形阀开启的正常红外热像图图2.1.1-19-c。
20）变压器散热器效率下降图2.1.1-20热像图特征及分析：强油循环变压器散热器油管路进口油温与出口油温的温差下降。
强油循环变压器散热器散热效率正常的油进、出口温差应不低于2K，本案油进、出口温差为0.8K。
21） 变压器散热器效率下降℃37.0℃AR01AR02AR03AR04图2.1.1-21热像图特征及分析：强油循环导向风冷500kV 变压器开启的散热器油管路进口油温与出口油温的温差0.2K 。
应安排对散热器进行清洗。
22）自然风冷变压器散热器蝶形阀未开启图2.1.1-22热像图特征及分析：未开启的变压器散热器自上至下温度平衡，与变压器上部油温有较大温差。
