如何让论文中图片满足像素要求
教你图片如何处理才能达到SCI投稿要求–官网下载
教你图片如何处理才能达到SCI投稿要求–官网下载科学论文中，图片占有重要的地位，可以说是论文是否被接受的关键之一。
文章中的图片大体可以分为三类：1）照片，多来自数码相机或CCD；2）来自采样软件，如powerlab的动作电位图、血压图等；3）来自统计作图软件，如excel的柱状图等。
前者多为彩色照片，色彩包含了重要信息；后两者多为线图，色彩一般仅为了不同组之间的区别，因此为了投稿的经济性，一般主张将色彩丢弃，换用形状特征来区别组间，效果可能更好。
对于彩照和线图的投稿要求是不同的，下面将会谈到。
具体展开之前先谈一下操作的三大原则：1）原始图像要保留，修改后的图像务必另存而不要覆盖原始图像；2）尽量减少保存次数，以免损失图像质量，可以多处修改一一完毕后再做存盘；3）所有操作不得使图像失真，任何影响图像真实性的修改都是不允许的。
一所要考虑的投稿要求1 图片格式一般要求图片为TIFF格式，并存为独立文件。
可以通过文件/存储为（/前为主菜单项，/后为下拉菜单或扩展菜单项，下同）将JPG 格式转为TIFF格式。
2 色彩要求一般要求为CMYK色彩。
可通过图像/模式将RGB色彩转为CMYK色彩。
RGB色彩用于数码设备上，而CMYK为印刷业通用标准，两者存在差异。
但现在大多数杂志不要求作者做此项修改。
3 图片大小此项非常重要，注意这里指的是图片的物理尺寸（单位是cm×cm，而非像素），用来印刷排版。
一般只规定宽度，如neurosci lett规定半幅（单栏）为8.3 cm，全幅（双栏）为17.6 cm。
可通过图像/图像大小，在弹出窗口中修改，注意选择单位为厘米，并勾选按比例缩放。
4 图片分辨率非常重要，和像素大小直接相关，易和上面所述物理大小相混淆。
各刊物均有具体要求，且国外杂志对此要求严格。
如neurosci lett规定：线图至少达到1000dpi，彩照达到300dpi，两者的混合图片达到500dpi。
简单几招，轻松搞定SCI编辑部要求的高清大图
简单几招，轻松搞定SCI编辑部要求的高清大图那么问题来了——1.什么是高质量图片 ?发过SCI论文的同学可能比较有经验，在文章接收到出版这一阶段，编辑会让作者提供具有更高分辨率的可编辑图片，这种图片往往有格式、分辨率、色彩模式、大小等要求，简单来说就是适合出版印刷的，缩小或者放大不会模糊失真的图片。
我们就不得不提到科研中经常听到的位图和矢量图了，那你知道他们的区别吗?•位图: 又叫做点阵图或像素图，是一个个很小的颜色小方块组合在一起的图片，当图片放大时就会失真变模糊，图形就会出现锯齿状，即出现类似马赛克的效果。
在投稿过程中对图片会有分辨率大小的要求。
•矢量图: 由一个个点链接在一起组成的，是根据几何特性来绘制的图像，和位图的分辨率是没有关系的。
因此图片放大后也不会失真，不会出现位图的马赛克的样子，也就是说可以无限放大图片。
矢量图和位图放大12倍效果简单对比一下两张图的效果，你就知道为什么编辑会更倾向于矢量图了~~无论位图还是矢量图，规范的做法是多处、原样保存原始图片。
2.位图和矢量图的文件类型位图：如*.bmp、*.pcx、*.gif、*.jpg、*.tif、*.psd等；矢量图：如*.ai、*.eps、*.svg、*.dwg*、.dxf、*.cdr等。
位图和矢量图是可以相互转化的，矢量图可以很容易地转换成位图；但是位图想要转换成矢量图需要进行大量复杂庞大的数据处理，效果还不一定理想。
因此，在作图过程中如果条件允许，尽量保存成矢量格式。
3.怎样在word中保存高清图片规范的科研图片处理过程并不主张在word中保存图片，但是有些时候需要打印成高清纸质版本，这个时候就需要注意word中插入图片的清晰度了。
(1)选择“文件”-“选项”-“高级”-“不压缩文件中的图像”勾选上；(2).点击“确定”，此后在该word中插入的高清图片就不会被压缩。
将按照上面步骤操作和不按照上面步骤操作的word文档插入图片，在保存后重新打开，我们就可以很明显看到两者的差别，两张图均放大5倍的效果如下。
如何在学术论文中巧妙插入图片
一篇高质量的学术论文，肯定离不开对插入图片的科学处理。
一般的期刊杂志对图片要求：图片最低分辨率300DPI，部分杂志要求不低于600DPI，点线图及柱状图部分杂志要求达800DPI甚至1200DPI。
期刊杂志要求的分辨率是指原始图片的分辨率，经过Photoshop处理后修改图片的分辨率以达到杂志的要求通常是不可取的。
以下介绍学术论文组图过程中的一些个人经验。
首先我们看一下论文插入图片的分类，大致包括以下2种：1、拍照的图片：一般是彩图，分辨率不低于300DPI.包括显微镜下拍照、扫描仪及摄像机等所拍照片，这一部分照片就是你的第一手资料，所以拍过后可能会无法再重复，因此一定要在最刚开始时就拍成高清的（设置成高分辨率），也就是保证了原始图片的高分辨率，接下来处理图片就会比较方便，免得因为图片质量不行而重复实验。
另外，必要的话，把每张图片拍成TIF和JPG两种格式（以防部分杂志特殊要求）。
2、由数据生成的图：一般是黑白和点线图，分辨率不低于600DPI.主要包括各种点线图、柱状图、饼图和各种统计图等。
在此推荐一款专业作图软件sigmaplot，该软件能满足由数据生成的任何图，且原始图片最高分辨率达到1200DPI，具体操作步骤可以参考软件说明或自己摸索（该作图软件的导入的数据笔者负责学术论文发表与指导叩3110643181通常是原始数据的均数和标准差，除非原始数据没有重复）。
插一句尽量不要用EXCEL作图，因为原始图片分辨率达不到这么高的要求。
由数据生成的图的图片是可重复修改的，因此一定要保存好原始数据，一旦发现图片有任何问题随时可以再修改。
另外我们还可以利用截图软件，你还可以下载一个ACDsee截图软件，该截图软件截图后是不改变图片的分辨率的（很好用），而其他截图软件一般会改变图片分辨率。
截图软件应用比较广泛，再次不再赘述。
1.学术论文插图的种类一是线条图（包括座标图），二是照片图。
图片应有图序和图题一篇文章只有一个图片者也应用序号。

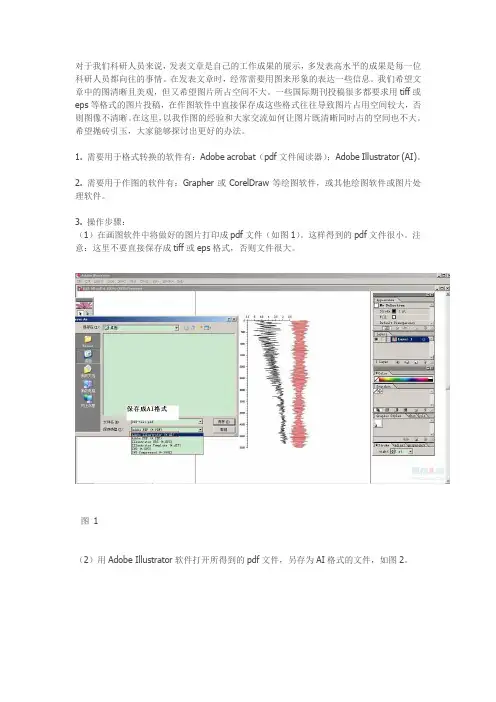

让文章中图片小而清晰
对于我们科研人员来说，发表文章是自己的工作成果的展示，多发表高水平的成果是每一位科研人员都向往的事情。
在发表文章时，经常需要用图来形象的表达一些信息。
我们希望文章中的图清晰且美观，但又希望图片所占空间不大。
一些国际期刊投稿很多都要求用tiff或eps等格式的图片投稿，在作图软件中直接保存成这些格式往往导致图片占用空间较大，否则图像不清晰。
在这里，以我作图的经验和大家交流如何让图片既清晰同时占的空间也不大。
希望抛砖引玉，大家能够探讨出更好的办法。
1. 需要用于格式转换的软件有：Adobe acrobat（pdf文件阅读器）；Adobe Illustrator (AI)。
2. 需要用于作图的软件有：Grapher或CorelDraw等绘图软件，或其他绘图软件或图片处理软件。
3. 操作步骤：
（1）在画图软件中将做好的图片打印成pdf文件（如图1）。
这样得到的pdf文件很小。
注意：这里不要直接保存成tiff或eps格式，否则文件很大。
图1
（2）用Adobe Illustrator软件打开所得到的pdf文件，另存为AI格式的文件，如图2。
图2
（3）将所得到的AI格式文件的后缀改为eps就大功告成了（图3）。
注意：不要在第二步直接保存成eps或tiff格式文件，否则文件还是很大，例如，我示范的这张草图如果直接在
第二步就保存为eps的话，文件大小为666kb，而更改后缀名得到的文件大小为178kb。
图3
希望上述方法对大家投稿有所帮助！。
SCI论文用组图得到高清晰图片的技巧
（2）PPT组合图片的相关设置如前面，跳过 （3）直接将PPT另存为TIFF格式的图片。
ห้องสมุดไป่ตู้
完成！！
补充：
• 由于图像边缘空白较多，可以在插入word中的时候用图像裁切工具进行裁切，这里我提供一种 photoshop裁切方法。用PS打开软件，点 图像 ---裁切将边缘空白裁掉，保存图片即可。
完成！！！
第二种方法：包含三个步骤
大体和第一种方法相同，仅第二步不同。
• （1）用PPT合并好图； • （2）在PPT中用Acrobat 虚拟打印机打印成高质量的PDF; • （3）将PDF转化为TIFF格式的图片。
（1）用PPT组图。
•同前面
（2）虚拟打印为PDF：将PPT组合好的图 片虚拟打印输出。
3. 在选中了“Options”项的情况下，在 “编辑”菜单上，指向“新建”，然后 单击“DWORD 值”或“DWORD 32位 值”。
4. 键入 ExportBitmapResolution，然后按 Enter 键。
5. 双击“ExportBitmapResolution” 。在 “数值数据”框中，根据下表键入分辨 率值300 dpi。（最大为307）
• （1）修改电脑注册表，将PPT输出改为300dpi（默认最大 220dpi）；
• （2）在PPT中组合好图片; • （3）直接将PPT另存为TIFF格式的图片。
（1）修改注册表
1、在开始菜单“运行”框中，键入 regedit，然后单击“确定”运行注册表 编辑器。
2、将注册表展开到（其中下面的xx是对 应你所使用的Office版本，2007是12， 2013是15）： HKEY_CURRENT_USER\Software\Microsoft\ Office\xx.0\PowerPoint\Options
Word图像处理技巧优化插图质量
Word图像处理技巧优化插图质量Word是一个广泛使用的文档编辑软件，对于插图的处理是很重要的。
优化插图质量可以增强文档的可读性和专业性。
本文将介绍一些Word图像处理的技巧，帮助您提高插图质量。
一、使用高分辨率图片在插入图片之前，确保所使用的图片是高分辨率的。
高分辨率的图片可以保证插图的清晰度和细节。
通常，300dpi的分辨率是一个很好的选择。
您可以使用专业的图像处理软件，如Photoshop，来调整图片的分辨率。
二、调整图片大小和布局在插入图片后，您可以通过调整大小和布局来优化插图的质量。
首先，确保图片的尺寸与文档的排版要求相匹配。
您可以拖动图片的边缘来调整大小，并使用文本环绕选项来调整图片的位置。
另外，保持图片的比例也是很重要的。
按住Shift键并拖动图片的角可以保持图片的宽高比例不变。
这样可以避免图片形变，并保持插图的正确比例。
三、调整图像的亮度、对比度和色彩为了进一步提高插图的质量，您可以调整图像的亮度、对比度和色彩。
Word提供了一些内置的图像编辑工具，您可以通过点击图片，然后点击“图像格式”选项卡来使用这些工具。
调整亮度和对比度可以增强图片的明暗效果，使细节更加清晰。
您可以使用“亮度/对比度”工具来完成。
另外，调整色彩可以使图片更加生动。
您可以使用“色彩”工具来调整图像的颜色和饱和度。
四、添加边框和阴影效果为插图添加边框和阴影效果可以提高插图的视觉效果和专业性。
Word提供了一些样式选项，您可以通过点击图片，然后点击“图像格式”选项卡来使用这些样式。
您可以选择不同的边框样式和粗细，并选择合适的颜色。
边框可以使插图与周围的文本区分开来，增加可读性。
另外，您还可以为插图添加阴影效果，使其更加立体和生动。
五、压缩插图大小在插入大量图片的文档中，为了减小文档的体积，您可以考虑压缩插图的大小。
Word提供了图片压缩功能，您可以通过点击图片，然后点击“压缩图片”选项来使用。
在压缩图片对话框中，您可以选择不同的压缩选项。
论文高清tiff图片制作方法
论文高清tiff图片制作方法论文高清tiff图片制作方法（东南大学土木工程馆304博士教研室制作）不论是大论文还是小论文，都设置到数据处理后数据图片制作问题。
有些文章对图片质量要求一般，但有的期刊对图片质量有着严格的要求，特别是国外SCI期刊，对图片质量要求之严近似苛刻。
为了解决这一类问题，在此重点介绍两种方法以及简单介绍专用软件制作的图片。
对于图片的格式，国外一般要求采用tiff格式图片（要求打印输出分辨率至少大于600dpi）或采用图片容量大于1M的jpg格式图片。
其中，tiff图片常用于数据曲线的处理，然jpg图片常用于背景图片的使用。
第一种方法：专业软件的使用常用专业数据软件，如Sigmaplot, Original等软件均可以直接制作符合要求的tiff格式图片，一般SCI期刊要求tiff图片输出分辨率必须至少是600dpi；国内期刊的tiff格式一般满足300dpi即可。
如果是大论文书写的话，个人建议采用300dpi即可，因为分辨率提高的话，相应图片容量也很大，论文中数据较大的时候会加重word处理负担，后续会说到一个word中设置图片的问题。
不建议直接拷贝excel数据中制作的图片，因为excel中拷贝图片到word中会使曲线样式发生改变，调整起来比较麻烦，特别是图片较多时候，调整很费时间。
第二种方法：PDF+EXCEL操作方法Step1 先在excel中将数据处理好，图表制作好，同时调整好样式，如图1所示。
图1 excel中预先制作好的曲线图Step 2 鼠标左键单击图片，使图片属于被选中状态，按下Ctrl+P(打印快捷键)进行打印，然后显示打印状态，在“打印机”中选中PDF打印机，然后选择“页面设置”，如图2所示。
图2 打印页面Step 3 在页面设置中将“打印质量”选择为1200点（或者更高精度）。
然后点击“确定”，然后打印界面，点击“打印”，开始打印。
图3 打印精度设置Step4 打印出来的是PDF文件，如图4所示。
如何让SCI中图片的分辨率满足要求
如何让SCI中图片的分辨率满足要求杂志社对投稿图片的分辨率通常有如下要求：TIFF: Colour or greyscale photographs (halftones): always use a minimum of 300 dpi.TIFF: Bitmapped line drawings: use a minimum of 1000 dpi.第一点说的是灰度图的dpi在至少300dpi以上，比如病理图片、电泳图等；第二点说的是点阵线性图的分辨率一般在1000dpi以上，比如用excel所作曲线或柱状图，chemdraw所画结构式等。
投稿所遇到的问题：通常数码照片的dpi为72，而excel所作图片的dpi为200，均不能满足投稿需求，因此要更改dpi 设置解决方法：在photoshop新建一个A4格式的图片，在图片大小选项中将分辨率选为杂志所需的分辨率（比如1000ppi，这里可能又涉及到一个ppi和dpi的概念，其实你不用多管，简单说来，一个相当于电脑屏幕的输出(ppi)，一个相当于打印机的输出(dpi)，你只要ppi设为1000，打印的分辨率就为1000dpi，两者在数值上是等量的）。
将excel或照片直接粘贴到新建图层中（注意，这是的图片显示的可能会很小），将图片放大到适合观看的大小，剪切所需区域，如果杂志社对图片大小有要求可以通过图片大小选项设定（例如5cm*3cm），保存为tiff格式，将保存layer前的对钩去掉，确定，采用LZW压缩，确定，即可。
这样保存的图片大约为200k.dpi增大的优点：通常我们用excel作的图贴到word或直接保存为图片，会发现，图片缩小会比较清初，但是放大后遍模糊将dpi增大后,虽然缩小图片感觉不如直接保存清初,但是你放大很多倍后图像仍清晰如果原图是用“Origin”做的曲线图，按照要求“1200 dpi (dots per inch) for black and white line art (simple bar graphs, charts, etc.)”的要求修改过程如下：（1）将所做的图用程序“Origin” （如OriginPro 7.5）打开;（2）点击菜单”File” “Export Page..” 在“保存类型”中选“Tag Image File(*.tif)”，同时在“Show Image Options”前打勾，确定“保存”；(3)在TIFF Options窗口中，“DIP” 设为1200；“Color Depth” 选Monochrome;“Compression” 选LZW，最后点击“OK”即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杂志社对投稿图片的分辨率通常有如下要求：
TIFF: Colour or greyscale photographs (halftones): always use a minimum of 300 dpi.
TIFF: Bitmapped line drawings: use a minimum of 1000 dpi.
第一点说的是灰度图的dpi在至少300dpi以上，比如病理图片、电泳图等；
第二点说的是点阵线性图的分辨率一般在1000dpi以上，比如用excel所作曲线或柱状图，chemdraw所画结构式等。
投稿所遇到的问题：
通常数码照片的dpi为72，而excel所作图片的dpi为200，均不能满足投稿需求，因此要更改dpi 设置
解决方法：
在photoshop新建一个A4格式的图片，在图片大小选项中将分辨率选为杂志所需的分辨率（比如1000ppi，这里可能又涉及到一个ppi和dpi的概念，其实你不用多管，简单说来，一个相当于电脑屏幕的输出(ppi)，一个相当于打印机的输出(dpi)，你只要ppi设为1000，打印的分辨率就为1000dpi，两者在数值上是等量的）。
将excel或照片直接粘贴到新建图层中（注意，这是的图片显示的可能会很小），将图片放大到适合观看的大小，剪切所需区域，如果杂志社对图片大小有要求可以通过图片大小选项设定（例如5cm*3cm），保存为tiff格式，将保存layer前的对钩去掉，确定，采用LZW压缩，确定，即可。
这样保存的图片大约为200k.
dpi增大的优点：
通常我们用excel作的图贴到word或直接保存为图片，会发现，图片缩小会比较清初，但是放大后遍模糊
将dpi增大后,虽然缩小图片感觉不如直接保存清初,但是你放大很多倍后图像仍清晰如果原图是用“Origin”做的曲线图，
按照要求“1200 dpi (dots per inch) for black and white line art (simple bar graphs, charts, etc.)”的要求修改过程如下：
（1）将所做的图用程序“Origin”（如OriginPro 7.5）打开;
（2）点击菜单”File”“Export Page..”在“保存类型”中选“Tag Image File(*.tif)”，同时在“Show Image Options”前打勾，确定“保存”；
(3)在TIFF Options窗口中，“DIP”设为1200；“Color Depth”选Monochrome;“Compression”选LZW，最后点击“OK”即可。
（4）将所得的TIF格式图片用Photoshop打开，在菜单“图像”，“图像大小”中确认“分辨率”为1200象素/英寸，将“宽度”设定为6000像素左右；点击“好”。
（5）“文件”，“存储为”，“格式”选为“TIFF”，”保存“；在”图像压缩“中选”LZW“; 点击”好“；就可获得满足杂志要求的图片了！
如果图片是JPG等照片，如电镜照片等，
300 dpi for halftones (black and white photographs)
600 dpi for combination halftones (photographs that also contain line art such as labeling or thin lines)
按照上面的任一个要求，处理如下：
（1）图片用Photoshop打开，在菜单“图像”中的“图像模式”中选择“灰度”（用于黑白图片）或者“CMYK”（用于彩色图片）
（2）在“图像”中的“图像大小”设定“分辨率”为600（或300）象素/英寸，将“宽度”设定为3000像素左右；点击“好”。
（3）“文件”“存储为”“格式”选为“TIFF””保存“；在”图像压缩“中选”
LZW“; 点击”好“；就可获得满足杂志要求的图片了！。
