14章 同步发电机的异常运行和瞬态短路 课后答案

6.3-同步发电机突然三相短路的物理过程及短路电流分析资料

6.3-同步发电机突然三相短路的物理过程及短路电流分析资料

6.3 同步发电机突然三相短路的物理过程及短路电流分析 6.3.1 同步发电机在空载情况下突然三相短路的物理过程 上一节讨论了无限大电源供电电路发生三相对称短路的情况。实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。 同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。 图6-6 凸极式同步发电机示意图 图6-6为凸极同步发电机的示意图。定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。转子逆时针旋转为正方向，轴超前轴90o。励磁绕组的轴线与轴重合。阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。 定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。下面分析发电机空载突然短路的暂态过程。 1.定子回路短路电流 设短路前发电机处于空载状态，气隙中只有励磁电流产生的磁链，忽略漏磁链后，穿过主磁路为主磁链匝链定子三相绕组，又设为转子轴与A相绕组轴线的初始夹角。由于转子以同步转速旋转，主磁链匝链定子三相绕组的磁链随着的变化而变化，因此 （6-17）

基于MATLAB的同步发电机突然短路设计

第1章绪论 电力系统仿真是将电力系统的模型化、数学化来模拟实际的电力系统的运行，由于电力系统是个复杂的系统，运行方式也十分复杂，因此采用传统的方式进行仿真计算工作量大，也不直观。随着电力工业的发展，电力系统的规模越来越大。在这种情况下，许多大型的电力科研试验很难进行，一是实际的条件难以满足；二是从系统的安全角度来讲也是不允许进行实验的。因此，寻求一种最接近于电力系统实际运行状况的数字仿真工具必不可少。而在众多的仿真工具中，MATLAB 以其优越的运算能力、方便和完善的绘图功能脱颖而出。 1.1设计目的 让学生综合运用Matlab/Simulink仿真工具箱，建立电力系统仿真模型，对系统三相短路和单相短路等故障形式进行设计、仿真、分析，加深对供电和电力系统知识的了解，并进一步熟悉MATLAB电力系统这一仿真工具。 1.2设计任务 1.运用Simulink建立简单的单机-无穷大系统进行仿真，对系统运行出现短路情况时的仿真结果进行详细的分析。 2.建立带励磁系统的发电机系统，通过仿真结果分析带上励磁系统时电压和电流的变化情况。 1.3设计要求 1.要求每个学生独立完成设计任务。 2.针对每个仿真要给出详细的结果分析。 3.完成实训任务书。 4.要求提交成果：报告书一份。

第2章MATLAB语言的概述 2.1 MATLAB简介 MATLAB是将计算、可视化、程序设计融合在一起的功能强大的平台，所具有的程序设计灵活，直观，图形功能强大的优点使其已经发展成为多学科，多平台的强大的大型软件。MATLAB提供的Simulink工具箱是一个在MATLAB环境下用于对动态系统进行建模、仿真和分析的软件包。它提供了用方框图进行建模的接口，与传统的仿真建模相比，更加直观、灵活。Simulink的作用是在程序块间的互联基础上建立起一个系统。每个程序块由输入向量，输出向量以及表示状态变量的向量等3个要素组成。在计算前，需要初始化并赋初值，程序块按照需要更新的次序分类。然后用 ODE计算程序通过数值积分来模拟系统。MATLAN含有大量的 ODE计算程序，有固定步长的，有可变步长的为求解复杂的系统提供了方便。MATLAB在电力系统建模和仿真的应用主要由电力系统仿真模块SimPowerSystem 来完成的。 由于电力系统是个复杂的系统，运行方式也十分复杂，因此采用传统的方式进行仿真计算工作量大，也不直观。MATLAB 的出现给电力系统仿真带来了新的方法和手段。通过MATLAB 的 SimPowerSystem的模块对电力系统中的应用进行仿真，从而说明其在电力系统仿真中的运用电力系统的仿真可以帮助人们通过计算机手段分析实际电力系统的各种运行情况，通过故障仿真得出了相关的电压稳定性方面的结论，从而证明了这种仿真的正确性和在分析应用中的可行性。 2.2 Simulink简介 Simulink是Matlab软件下的一个附加组件，是一个用来对动态系统进行建模、仿真和分析的MATLAB软件包。支持连续、离散以及两者混合的线性和非线性系统，同时它也支持具有不同部分拥有不同采样率的多种采样速率的仿真系统。 由于 Simulink可以很方便地创建和维护一个完整的模型，评估不同算法和结构并验证系统性能，另外Simulink还可以与MATLAB中的DSP工具箱、信号处理工具箱以及通讯工具箱等联合使用，进而实现软硬件的接口，从而成为实用的

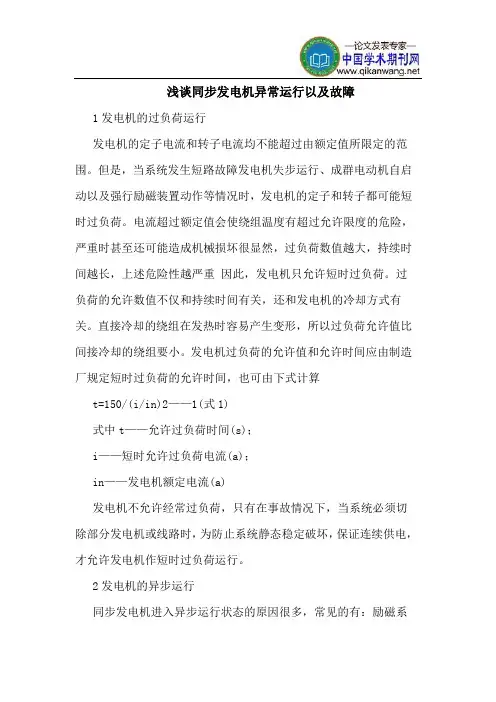

发电机异常及处理

发电机异常运行及事故处理 （一）、发电机的异常运行 1.发电机过负荷 现象： a.定子电流起过额定值，过负荷信号可能发出 b.转子电压，转子电流，可能超过正常值 c.发电机电压降低，周波可能下降 d.机组可能发生振动 处理： a.在事故情况下，允许发电机定子线圈按下表规定值过负荷，同时也允许转子线圈有相应的过负荷。 b.发电机在事故情况下过负荷，值班人员应首先检查功率因数和电压，注意过流时间，可以适当降低定子电压，但不允许过低。因功率因子不应超过0.95迟相，必要时可以按规定限制部分负荷。 2.发电机定子线圈和铁芯温度高于规定值处理。 a.检查发电机是否过负荷。 b.配合电工人员检查表记是否正常。 c.联系汽机检查空冷的冷却是否正常。

d.检查处理温度计升高时必须降低发电机出力，请示车间进行处理。 e.若发电机线圈，铁芯温度急剧上升，处理无效且漏风也不正常。 3.励磁系统接地 a.微机报警“发电机转子一点接地”，检查发电机后备接地保护确认接地为稳定性，并联系检修人员检查处理。 b.有刷励磁发电机转子接地范围包括转子，励磁电缆，灭磁开关，自动励磁屏内部分组件。 4.励磁回路两点接地 （1）现象： a.保护投入时，励磁电压降低，保护动作。 b.励磁电流剧增或降低。 c.定子电流表指示升高，发电机剧烈振动。 d.无功负荷降低。 处理： a.励磁保护投入时，机端开关及励磁开关应掉闸，未投入 或掉闸时应手动拉开。 b.向汽机发“注意”，“已掉闸”信号。 c.检查发电机励磁系统。 d.清除后发电机重新并列。 （2）、发电机正常运行时，必须检查发电机转子上接地电刷接触

同步发电机短路实验

同步发电机突然短路的分析 一、实验目的 1.学会使用MATLAB软件对电力系统进行时域仿真分析，加深对电力系统短路时暂态过程的理解。 2.通过实验，进一步理解有限容量系统和无穷大系统短路时暂态过程的不同 二、实验原理 同步电机是电力系统中的重要元件，由多个有磁耦合关系的绕组构成，同步电机突然短路的暂态过程要比恒定电压源电路复杂很多，所产生的冲击电流可能达到额定电流的十几倍，对电机本身和相关的电气设备都可能产生严重的影响。 同步电机短路时，由于定子绕组中周期分量电流突变将对转子产生电枢反应，该反应产生交链励磁绕组的磁链。为了维持励磁绕组在短路瞬间总磁链不变，励磁绕组内将产生直流电流分量，其方向与原有的励磁电流方向相同，它产生的磁通也有一部分要穿过定子绕组，从而使定子绕组的周期分量电流增大。因此在有限容量系统突然发生三相短路时，短路电流的初值将大大超过稳态短路电流，最终衰减为稳态短路电流。 三、实验内容 电力系统时域分析实例（仿真） 范例：同步电机突然短路模型如图所示—使用简化的同步电机(Simplified Synchronous Machine)，使用三相并联RLC负载并通过三相电路短路故障发生器元件实现同步电机的三相短路。 图1 同步电机突然短路电路模型

1、从电机元件库选择简化的同步电机(Simplified Synchronous Machine)元件，设置参数如下 2、从测量元件库中选择三相电压—电流测量元件，进行参数设置。电压测 量选项中选择测量相电压（phase-to-ground）用来测量同步发电机突然短路后三相电压的变化。 3.从线路元件库中选择三相短路故障发生器（3-phase-Fault）,双击将三 相故障同时选中并设置转换时间。 4.从线路元件库中选择三相并联RLC负载元件，参数设置如下：

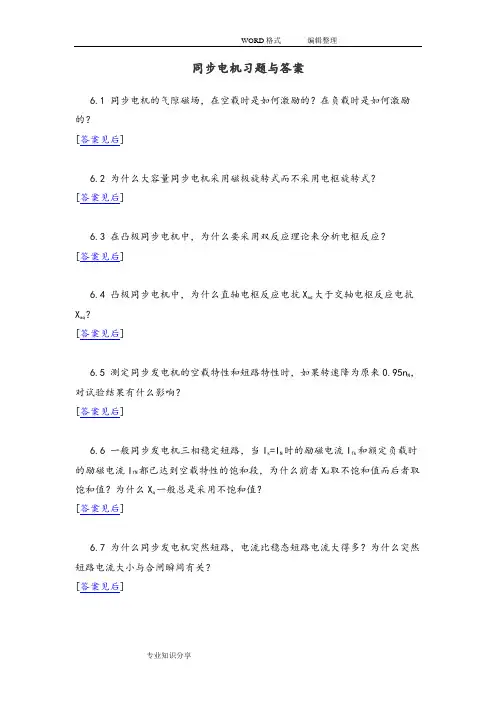

电机学第14章同步发电机的异常运行和突然短路

第14章同步发电机的异常运行和突然短路 14.1同步发电机不对称运行对电机有哪些影响？主要是什么原因造成的？ 答：（1）引起转子表面发热。这是由于负序电流所产生的反向旋转磁场以二倍同步转速截切转子， 在励磁绕组、阻尼绕组、转子铁心表面及转子的其它金属结构部件中均会感应出倍频电流，因此在励磁 绕组、阻尼绕组中将产生额外铜损耗，转子铁心中感应涡流引起附加损耗。 （2）引起发电机振动。由于负序旋转磁场以二倍同步转速与转子磁场相互作用，产生倍频的交变电 磁转矩，这种转矩作用在定子、转子铁心和机座上，使其产生100 Hz的振动。 可以看出，这些不良影响主要是负序磁场产生的，为了减小负序磁场的影响，常用的方法是在发电 机转子上装设阻尼绕组以削弱负序磁场的作用，从而提高发电机承受不对称负载的能力。 14.2为什么变压器中X（=X_?而同步电机中X.?X_? 答：由于变压器是静止电器，正序电流建立的正序磁场与负序电流建立的负序磁场所对应的磁路是 完全相同的，所以X：F X _。而在同步电机中，正序电流建立的正序磁场是正转旋转磁场，它与转子无 相对运动，因此正序电抗就是发电机的同步电抗，它相当于异步电机的励磁电抗；而负序磁场是反转旋 转磁场，它以二倍同步速切割转子上的所有绕组（励磁绕组、阻尼绕组等），在转子绕组中感应出二倍基 频的电动势和电流，这相当于一台异步电机运行于转差率s=2的制动状态。根据异步电动机的磁动势平 衡关系，转子主磁通对定子负序磁场起削弱作用，因此负序电抗就小于励磁电抗，所以在同步电机中 X X _。 14.3试分析发电机失磁运行时，转子励磁绕组中感应电流产生的磁场是什么性质的？它与定子旋转 磁场相互作用产生的转矩是交变的还是恒定的？ 答：发电机失磁运行时，转子转速n略大于定子磁场转速n1，同步发电机转入异步发电运行状态， 其转差率S ：：：0 ,此时定子旋转磁场在励磁绕组中感应出频率为f2= sf1的交变电动势和交变电流，由于转子励磁绕组为单相绕组，因此励磁绕组将产生一个以f2频率交变的脉动磁场。该脉动磁场可以分解为 大小相等、转速相同、转向相反的两个旋转磁场，其中和转子转向相反的旋转磁场与定子磁场之间无相 对运动，二者作用对转子产生恒定的制动电磁转矩，而和转子转向相同的旋转磁场与定子磁场之间有相 对运动，二者作用对转子产生交变电磁转矩，总的合成电磁转矩是制动性质，方向不变，大小脉动。 14.4简述同步发电机的阻尼绕组对抑制振荡的作用。 答：同步发电机振荡时，转子转速不再是同步转速，转子与定子磁场之间存在相对运动，阻尼绕组

2.1同步发电机数学模型及运行特性

2.1同步发电机数学模型及运行特性 本节主要阐述同步发电机稳态数学模型及运行特性：包括向量图、等值电路与功率方程以及功角特性。 2.1.1 同步发电机稳态数学模型 理想电机假设： 1）电机铁心部分的导磁系数为常数； 2）电机定子三相绕组完全对称，在空间上互差120度，转子在结构上对本身的直轴和交轴完全对称； 3）定子电流在空气隙中产生正弦分布的磁势，转子绕组和定子绕组间的互感磁通也在空气隙中按正弦规率分布； 4）定子及转子的槽和通风沟不影响定子及转子的电感，即认为电机的定子及转子具有光滑的表面。 同步电动机是一种交流电机，主要做发电机用，也可做电动机用，一般用于功率较大，转速不要求调节的生产机械，例如大型水泵，空压机和矿井通风机等。近年由于永磁材料和电子技术的发展，微型同步电机得到越来越广泛的应用。同步电动机的特点之一是稳定运行时的转速n与定子电流的频率f1之间有严格不变的关系，即同步电动机的转速n与旋转磁场的转速n0相同。“同步”之名由此而来。 同步发电机是电力系统中的电源，它的稳态特性与暂态行为在电力系统中具有支配地位。虽然在电机学中已经学过同步电机，但那时侧重于基本电磁关系，而现在则从系统运行的角度审视发电机组。 1.同步发电机的相量图 设发电机以滞后功率因数运行，三相同步发电机正常运行时，定子某一相空载电势Eq，输出电压或端电压U和输出电流I间的相位关系如图2-1所示。δ是Eq领先U的角度，称为功角，是功率因数角，即U与I的相位差， Eq与q轴（横轴或交轴）重合，d为纵轴或直轴。U和I的d、q分量为： 图 2-1电势电压相量图 电机学课程中已经讨论过，端电压和电流的分量与Eq间的关系为： （2-3）
