纤维抗裂防水混凝土
--纤维抗裂防水混凝土————————————————————————————————作者: ————————————————————————————————日期:ﻩ纤维抗裂防水混凝土施工工艺标准1.适用范围：本工艺规程适用于防水等级为1~4级地下整体式混凝土结构。
不适用处于耐侵蚀系数小于0．８的侵蚀性介质中使用的地下工程。
钢纤维抗裂防水混凝土适用于对抗拉、抗剪、弯拉强度和抗裂、抗冲切、抗疲劳、抗震和抗爆等性能要求较高的地下防水工程或其局部部位。
不适用环境温度高于8０℃的热环境中。
合成纤抗裂防水维混凝土适用于非结构性裂缝控制、对弯曲韧性及冲击性能有一定要求的地下防水工程或其局部部位。
不适用环境温度高于６0℃的热环境中。
2.基本规定2.1纤维防水混凝土通过掺入一定量的钢纤维和合成纤维而显著提高混凝土的抗裂性，从而提高混凝土的抗渗性能。
２．2纤维抗裂防水混凝土的施工配合比应通过试验确定，抗渗等级应比设计要求提高一级（0.2MＰa)。
2．４防水混凝土应满足抗渗等级要求,并应根据地下工程所处的环境和工作条件，满足抗压和抗侵蚀性等耐久性要求。
２．5防水混凝土的设计抗渗等级,应符合表2.５的规定。
防水混凝土的设计抗渗等级表2．５工程埋置深度( m ）设计抗渗等级< １0 P610~20 P８20～30 P10≥3０P12２.6防水混凝土结构底板的混凝土垫层,强度等级不应小于C１5,厚度不应小于１０0mm,在软弱土层中不应小于１５0ｍm。
2.7防水混凝土结构,应符合下列规定:ﻫ２.7．1结构厚度不应小于２５0m ｍ。
2.7．2裂缝宽度不得大于０．2mm，并不得贯通。
ﻫ2．7．3迎水面钢筋保护层厚度不应小于5０mm。
ﻫ3.施工准备３.１技术准备及要求3.1.１技术准备3．１.1.1项目部技术负责人已编制施工组织设计、专项施工方案,并通过公司审批。
3.1.1.2试验室根据施工要求试配提出纤维抗裂防水混凝土配合比,由此掌握最佳配合比和相应的抗压强度、抗拉强度、抗渗等级、混凝土坍落度等,然后并换算出施工配合比。
纤维抗裂防水混凝土配合比除满足设计规定的强度等级、抗渗性、耐久性外，如有大体积混凝土的构件尚应符合大体积混凝土的施工特性，并应合理使用材料、减少水泥用量、降低混凝土绝热温升值。
采用预拌混凝土的应及时与商品混凝土公司试验室联系确定混凝土配合比。
3．１.1.3项目部施工员已按设计资料和施工方案对参加防水混凝土施工的操作工人进行了书面技术交底，其主要内容为:施工准备、施工工艺、细部构造要求、质量标准、应注意的事项、成品保护和安全环保措施。
3.１.1．4对参加防水混凝土施工的操作工人进行安全技术和操作技能培训,经考核合格后方可上岗。
３.1．1.５按设计资料计算工程量,制定材料需要量计划。
3.1.1．6根据设计要求和工程实际情况制定特殊部位施工技术措施。
３.1．2技术要求３．１.2．1严格控制混凝土内部裂缝的宽度，对处于与土体直接接触的混凝土构件,规定最大裂缝宽度允许值为０.2ｍm，对特殊重要工程、薄壁构件或处于侵蚀性水中的结构，其裂缝宽度允许值应控制在0.1mm～０．0５mｍ。
3.1.2.２做好防水混凝土的试配工作是保证防水混凝土施工的关键,抗渗等级应比设计要求提高一级（0.２MPa)。
３.1.２.3合成纤维用于结构增强、增韧时,纤维混凝土的强度等级不应低于CF20，粗骨料粒径不宜大于20mm。
合成纤维用于抗冲磨性时,纤维混凝土的强度等级不应低于ＣF40。
3.1.2.4钢纤维混凝土的强度等级不应低于CF20，粗骨料粒径不宜大于2０mｍ和钢纤维长度的2/3。
3.1.2.4钢纤维混凝土的钢纤维体积率应根据设计要求确定,且不应小于0．３5%。
3.1.2.5合成纤维混凝土的合成纤维体积率应根据设计要求确定，在０.0５%～0.3%的范围内选取。
３.1.3 质量要求3.１．３.1检查纤维抗裂防水混凝土拌合物配料的称量是否准确,如拌合用水量、水泥用量、掺量等,检查混凝土拌合物的坍落度,每工作班检查至少两次。
３.1.3.２检查模板尺寸、坚固性、有无缝隙、杂物,对欠缺处应及时纠正。
3.1.3.3检查配筋、钢筋保护层、预埋件、穿墙管等细部构造是否符合设计要求，合格后填写隐蔽验收单。
3.1.3.４检查混凝土拌合物在运输、浇筑过程中有否离析现象,观察浇捣施工质量，发现问题及时纠正。
3.１．３.５合成纤维在拌合物中分散均匀。
采用水洗法测得的纤维实际含量和和配合比要求的含量相差不应超过1５%。
每个工作班至少检查两次。
3.1.3．6 钢纤维的称量每工作班至少检验2次,应采用水洗法在浇筑地点取样检验钢纤维体积率。
每一工作班至少２次，水洗法检验钢纤维体积率的误差不应超过配合比要求的钢纤维体积率的±１5%。
3．1.3.7墙、柱模板避免采用穿钢丝拉结，固定结构内部设置的紧固钢筋及绑扎钢丝不得接触模板，以免造成渗漏通路线，引起局部渗漏。
３.１．3.8钢纤维混凝土应采用机械振捣,不得采用人工插捣,所采用的振捣机械振捣方法应保证混泥土密实外,尚应保证钢纤维分布均匀。
3.1.3．9放射性核素放射性比活度应符合现行国家标准《建筑材料放射性核素限量》ＧB6566的要求。
3.1.３.10混凝土结构养护必须认真，混凝土表面保持湿润，大体积混凝土表面还必须按照专项方案要求采取保温措施。
3.1.３．11如地下水位较高,应采取措施将地下水位降低至底板以下0.５m,直至地下结构浇筑完成。
3.2材料准备及要求３.2．1水泥：ﻫ3．2.1．1水泥品种应按设计要求选用，水泥的强度等3.２.1.２在设计未有明确要求时，在不受侵蚀性介级不应低于32．5ＭＰa。
ﻫ质和冻融作用时，宜优先采用硅酸盐水泥、普通硅酸盐水泥，也可采用矿渣硅酸盐水泥、复合硅酸盐水泥，火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥，在受侵蚀性介质作用时,应按介质的性质选用相应的水泥。
3.2.1．3不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。
３.2.２粗骨料:粗骨料宜采用连续级配,碎石或卵石的粒径宜为5~20mm，吸水率不应大于1.5%;不得使用碱活性骨料。
含泥量不得大于1.0%,泥块含量不得大于０.5%。
其他要求应符合普通混凝土用砂、石质量及检验方法标准（JGJ52-2０06）的规定。
3.２.3细骨料:砂宜采用中砂,含泥量不得大于3．0%,泥块含量不得大于1.0%。
其他要求应符合普通混凝土用砂、石质量及检验方法标准（ＪGＪ52-20０6)。
３.２.4水：应采用不含有害物质的洁净水。
３.2．5外加剂:防水混凝土可根据工程需要掺入减水剂、膨胀剂、防水剂、密实剂、引气剂、复合型外加剂等外加剂及水泥基渗透结晶型材料,其品种和掺3．2．6量应经试验确定。
所有外加剂应符合国家或行业标准的质量要求。
ﻫ掺和料：防水混凝土可掺入一定数量的粉煤灰、磨细矿渣粉、硅粉等。
粉煤灰的级别不应低于二级，掺量不宜大于2０％；硅粉掺量不应大于3.０%；其他掺和料的掺量应经过试验确定。
3.2.7纤维掺量应视使用目的而定,同时考虑混凝土的具体配比、集料和其它外加剂的具体情况而定。
结合厂家建议的掺量数据和试验结论分析，纤维掺量与混凝土的体积比以０．05％~0.3%为宜。
钢纤维掺量不宜小于0.35%。
钢纤维的长度和标称长度宜为２０ｍｍ~60mm,钢纤维的直径和有效直径宜为0.３mm~０．9mm,钢纤维的长径比宜为3０~80。
钢纤维的抗拉强度必须符合设计和《纤维混凝土结构技术规程》CEＣS38-2004附录A.1.4的规定。
3.2．8每立方米防水混凝土中各类材料的总碱量(Na2O当量)不得大于3kg。
氯离子含量不应超过胶凝材料总量的0．１％。
3.2．９配制纤维混凝土时，混凝土中的氯盐含量（以氯离子重量计)不得大于水泥用量的0.1%。
3.3主要机具3.３．1机械设备:预拌混凝土搅拌站、高速强制式搅拌机、搅拌运输车、混凝土输送泵、塔吊、施工电梯等。
3.3.2主要工具:插入式振捣器、平板式振捣器、铁板、铁锹、串筒、溜槽、胶轮手推车等。
3.3.３检测工具:水平尺、卷尺、靠尺、锤线球、混凝土试模等。
３.4作业条件３.4.1施工机具、设备已按计划配齐就位,施工人员已落实到位。
3.4.2如地下水位高,地下防水工程施工期间要做好降水、排水工作。
ﻫ３．4.3钢筋、预埋件、穿墙管等细部构造已按设计要求施工完毕，验收合格后及时办理隐蔽手续。
3．4．4检查模板的强度、刚度、稳定性，复核构件尺寸及时清理杂物,及时纠正存在的质量缺陷。
3．4.5检查固定模板螺栓是否穿过防水混凝土构件，如必须穿过时，应在对拉螺栓中间加焊止水片，管道、套管等穿过防水混凝土构件时，应加焊止水环如图4．2.2.2所示,并焊满。
临时固定模板的铁丝必须及时清除,以免在形成渗水通道。
３.4．6木模板提前浇水湿润,养护混凝土使用的覆盖材料已运抵施工现场。
4.施工工艺４.１工艺流程施工准备→钢筋施工→模板施工→混凝土配制→运输→混凝土浇筑→养护4.２操作工艺4．2.1钢筋施工4.2.１.1钢筋下料及绑扎:钢筋的规格、型号、形状、尺寸等应符合设计要求。
钢筋下料要准确，避免下料过长触及模板;钢筋相互间要绑扎牢固,以防浇捣混凝土时，因碰撞、振动使绑丝松扣、钢筋位移,造成露筋。
绑扎时要注意使绑丝头弯向里侧。
4．2.1.2钢筋保护层控制:(1）钢筋保护层厚度要符合设计要求，避免出现误差。
迎水面钢筋保护层厚度不得小于5０mm。
（2）控制钢筋保护层，可采用相同配合比的细石混凝土、水泥砂浆或塑料垫块按设计要求尺寸，将钢筋垫起,严禁以钢筋垫钢筋，或将钢筋用铁钉、铁丝直接固定在模板上。
(３)当采用铁马凳架设钢筋时，要在铁马凳上加焊止水环,或在铁马凳下加混凝土垫块。
（４）浇筑混凝土时，要有专人负责看管钢筋,发现有钢筋移位或松扣的要及时将钢筋调整归位并绑扎牢固。
４．2.2模板施工4．2.2．１模板应平整，拼缝严密，并应有足够的刚度、强度,吸水性要小,支撑牢固，装拆方便,以钢模、木模或塑料模板为宜。
4.２.２.2固定模板尽量避免采用普通螺栓或铁丝贯穿混凝土墙的方法，以避免水沿缝隙渗入。
在条件适宜的情况下，可采用滑模施工或采取在模板外侧进行加固的方法。
ﻫ４．2.2．３固定模板时,严禁用铁丝穿过防水混凝土结构,混凝土结构内部设置的各种钢筋或绑扎铁丝不得接触模板,以防在混凝土内部形成渗水通道。
固定模板用的螺栓必须穿过混凝土结构时,可采用工具式螺栓或螺栓加堵头,螺栓上应加焊止水环,止水环边缘距螺栓一般居于防水构件中部。
拆模后采取将留下的凹槽采用聚合物水泥砂浆封堵密实，并在迎水面涂刷防水涂料，见图４.２．2。
管道、套管等穿墙时,应加焊止水环(见图４.2.2),并满焊。
混凝土抗裂工法
混凝土抗裂工法1. 简介混凝土裂缝是建筑结构中常见的问题之一。
为了解决这个问题，采用适当的混凝土抗裂工法非常重要。
本文将介绍一些有效的混凝土抗裂工法，以帮助提高建筑结构的耐久性和安全性。
2. 工法一：添加纤维材料在混凝土中添加纤维材料是一种常见的抗裂方法。
纤维材料可以增加混凝土的韧性和延展性，从而减少裂缝的发生和扩展。
常用的纤维材料包括钢纤维、聚丙烯纤维和玻璃纤维等。
在混凝土配合比设计时，应根据具体情况选择合适的纤维材料和掺量。
3. 工法二：使用膨胀剂膨胀剂是一种能够产生体积膨胀的混凝土添加剂。
通过在混凝土中添加膨胀剂，可以在混凝土凝固硬化过程中产生微小的膨胀，从而减缓混凝土内部的应力集中，降低裂缝的发生。
膨胀剂的使用应根据具体工程要求进行合理控制。
4. 工法三：控制混凝土收缩混凝土的收缩是引起裂缝的主要原因之一。
因此，控制混凝土收缩是一种有效的抗裂方法。
可以采用以下措施来控制混凝土收缩：- 合理设计混凝土配合比，减少收缩性材料的使用；- 控制混凝土的水胶比，降低混凝土的收缩性；- 适当增加混凝土的骨料掺量，改善混凝土的内部结构。
5. 工法四：表面加工和防水处理混凝土表面的加工和防水处理可以有效地提高混凝土的耐裂性。
表面加工方法包括抹面处理和养护处理，可以提高混凝土的光滑度和耐久性。
防水处理可以防止水分侵入混凝土内部，降低混凝土的湿热收缩，从而减少裂缝的发生。
6. 结论混凝土抗裂工法对于提高建筑结构的耐久性和安全性至关重要。
通过添加纤维材料、使用膨胀剂、控制混凝土收缩和进行表面加工和防水处理等工法，可以有效减少混凝土的裂缝发生和扩展。
在实际工程中，应根据具体情况选择合适的工法并进行合理控制。
(整理)马敏 SY-K膨胀纤维抗裂防水剂抗裂方案
SY-K膨胀纤维抗裂防水剂抗裂方案编制单位：广东粤盛特种建材有限公司编制时间：2014年11月12日编制人：孟琳审查人：朱乾坤审批人：目录一、工程概况 (2)二、补偿收缩混凝土裂缝控制的基本原理 (2)三、膨胀剂掺量说明 (4)四、补偿收缩混凝土配合比设计要求 (5)五、施工与养护 (6)六、SY-K膨胀纤维抗裂防水剂技术特点 (7)七、总结 (9)附录一 (11)附录二 (13)一、工程概况侨建商务大厦项目位于广东省海珠区，主要功能为商业及办公，设计单位是广州市民用建筑科研设计院。
本工程地上22层，主屋面标高99.15m，地下3层，地下室顶板防水等级为一级，其他防水等级为二级，梁、板的混凝土强度等级为C35，-2层及以下抗渗等级为P8。
为了达到混凝土抗渗防裂的技术要求，可以通过两个方面解决：第一通过设置后浇带释放收缩应力；第二采用配置补偿收缩混凝土进行浇筑。
二、补偿收缩混凝土裂缝控制的基本原理补偿收缩混凝土（Shrinkage Compensating Concrete，简称SCC）是在水化硬化过程中生成膨胀结晶钙矾石或氢氧化钙，使混凝土产生适度体积膨胀，在钢筋或邻位约束下产生预压或自应力约为0.2Mpa～0.7Mpa的混凝土。
它能有效地补偿混凝土的干缩和冷缩，同时水化形成的大量晶体物质钙矾石具有填充毛细孔缝的作用，使毛细孔变细、减小，增加致密性，显著提高了混凝土的抗裂防渗性能。
补偿收缩混凝土在养护期间，可产生（2~4）×10-4限制膨胀率ε2，在空气中也会产生收缩，根据混凝土的膨胀大小，最终变形值为（2~3）×10-4。
普通防水混凝土不具有膨胀性能，在空气中产生的总收缩S m 一般为（6~8）×10-4，而混凝土的极限延伸值S k为（1~2）×10-4，当S m >S k 时，混凝土结构就会开裂。
而补偿收缩混凝土抗裂条件是：ε2-S m ≥S k另一条件是限制程度。

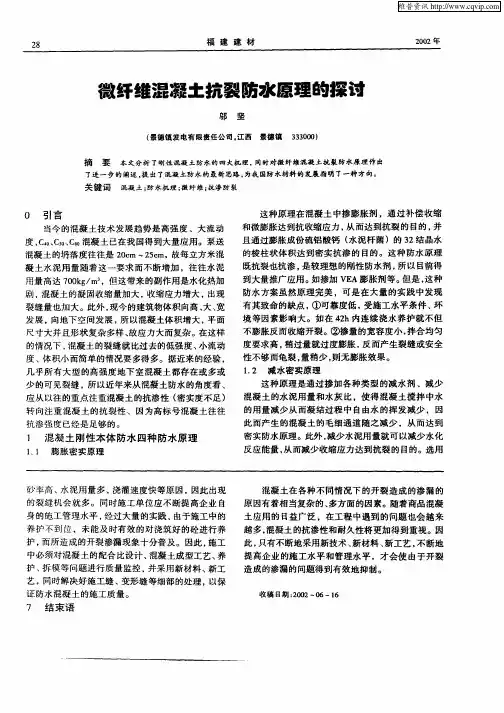

微纤维混凝土抗裂防水原理的探讨
】 混凝土 刚性本体 防水 四种防水原理
１ １ 膨 胀 密实 原理 ．
密实防水原理。此外 ， 减少水泥用量就可 以减少水化 反应能量 ， 从而减少收缩应力达到抗裂的目的。选用
砂率 高 、 水泥 用量 多 、 浇灌 速 度快 等原 因 ，因此 出现 的裂 缝 机会 就 多 。 同时 施 工单 位 应 不断 提 高企 业 自 身 的施工 管理 水平 ． 过大 量 的实践 ． 经 由于施 工 中的 养护 不 到 位 ，未 能及 时有 效 的对 浇 筑好 的砼进 行 养
护 ， 所造 成 的开 裂渗漏 现 象 十分普 及 。 因此 。 而 施工 中必 须对 混凝 土 的配合 比设计 、 混凝 土成 型 工艺 、 养
护 、 模 等问 题进 行质 量 监控 ． 拆 并采 用新 材 料 、 新工 艺 ，同时解 决好 施 工缝 、 形缝 等细 部 的处理 ，以保 变 证 防 水混凝 土 的施 工质 量 。
了进 一 步 的 阐述 ． 出 了混 凝 土防 水 的最 新 思 路 ， 提 为我 国防 水 材 料 的 发展 指 明 了 一种 方 向 。
关 键词 混凝土； 防水机理 ； 微纤维； 抗渗防裂
０ 引 言
当今 的混凝 土技 术 发展 趋 势是 高 强 度 、大 流动
这种原理在混凝土中掺膨胀剂 ，通过补偿收缩
混 凝 土在 各 种不பைடு நூலகம்同 情 况下 的开裂 造 成 的渗 漏 的
原 因有着 相 当复 杂 的、 方面 的 因素 。随着 商品 混凝 多
土应用的 日益广泛 ，在工程 中遇到的问题也会越来 越多， 混凝土的抗渗性和耐久性将更加得到重视 。因
此， 只有 不断 地采用 新 技术 、 材料 、 工艺 ， 断 地 新 新 不

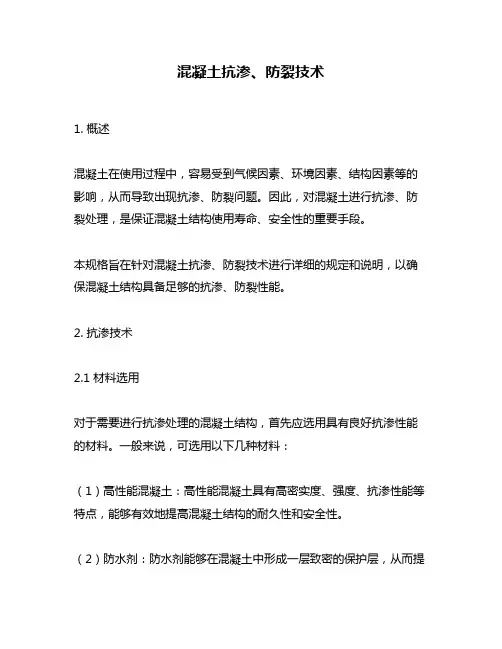

混凝土抗渗、防裂技术
混凝土抗渗、防裂技术1. 概述混凝土在使用过程中，容易受到气候因素、环境因素、结构因素等的影响，从而导致出现抗渗、防裂问题。
因此，对混凝土进行抗渗、防裂处理，是保证混凝土结构使用寿命、安全性的重要手段。
本规格旨在针对混凝土抗渗、防裂技术进行详细的规定和说明，以确保混凝土结构具备足够的抗渗、防裂性能。
2. 抗渗技术2.1 材料选用对于需要进行抗渗处理的混凝土结构，首先应选用具有良好抗渗性能的材料。
一般来说，可选用以下几种材料：（1）高性能混凝土：高性能混凝土具有高密实度、强度、抗渗性能等特点，能够有效地提高混凝土结构的耐久性和安全性。
（2）防水剂：防水剂能够在混凝土中形成一层致密的保护层，从而提高混凝土的抗渗性能。
可选用有机硅防水剂、聚氨酯防水剂、聚合物防水剂等。
（3）填料：填料能够填充混凝土中的微孔和裂缝，从而提高混凝土的密实度和抗渗性能。
可选用石英砂、膨胀珍珠岩、玻璃珠等。
2.2 技术措施（1）混凝土的浇筑应按照设计要求进行，避免出现浇筑不均匀、浇筑顺序错乱等问题。
（2）混凝土表面应进行充分的养护，避免出现表面龟裂、孔洞等问题。
（3）混凝土结构中应设置排水系统，将雨水及时排出，避免混凝土结构内部出现积水。
（4）混凝土结构中应设置伸缩缝，以缓解混凝土结构的内部应力，避免出现裂缝。
3. 防裂技术3.1 材料选用对于需要进行防裂处理的混凝土结构，应选用具有良好防裂性能的材料。
一般来说，可选用以下几种材料：（1）纤维增强材料：纤维增强材料能够在混凝土中形成一种网状结构，从而增强混凝土的抗裂性能。
可选用钢纤维、玻璃纤维、碳纤维等。
（2）聚合物改性材料：聚合物改性材料能够增强混凝土的延性和韧性，从而提高混凝土的抗裂性能。
可选用聚丙烯纤维、丙烯酸酯乳液、环氧树脂等。
（3）膨胀剂：膨胀剂能够在混凝土中产生膨胀作用，从而缓解混凝土结构的内部应力，避免出现裂缝。
可选用硅酸盐膨胀剂、铝粉膨胀剂等。
3.2 技术措施（1）混凝土结构应按照设计要求进行施工，避免出现浇筑不均匀、混凝土配合比不合理等问题。

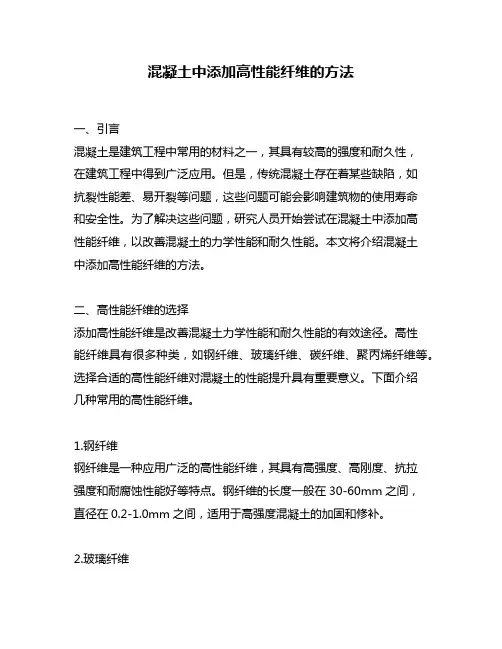

混凝土中添加高性能纤维的方法
混凝土中添加高性能纤维的方法一、引言混凝土是建筑工程中常用的材料之一，其具有较高的强度和耐久性，在建筑工程中得到广泛应用。
但是，传统混凝土存在着某些缺陷，如抗裂性能差、易开裂等问题，这些问题可能会影响建筑物的使用寿命和安全性。
为了解决这些问题，研究人员开始尝试在混凝土中添加高性能纤维，以改善混凝土的力学性能和耐久性能。
本文将介绍混凝土中添加高性能纤维的方法。
二、高性能纤维的选择添加高性能纤维是改善混凝土力学性能和耐久性能的有效途径。
高性能纤维具有很多种类，如钢纤维、玻璃纤维、碳纤维、聚丙烯纤维等。
选择合适的高性能纤维对混凝土的性能提升具有重要意义。
下面介绍几种常用的高性能纤维。
1.钢纤维钢纤维是一种应用广泛的高性能纤维，其具有高强度、高刚度、抗拉强度和耐腐蚀性能好等特点。
钢纤维的长度一般在30-60mm之间，直径在0.2-1.0mm之间，适用于高强度混凝土的加固和修补。
2.玻璃纤维玻璃纤维是一种无机纤维，其具有轻质、高强度、耐腐蚀性能好等特点。
玻璃纤维的长度一般在10-50mm之间，直径在10-20μm之间，适用于抗裂和防水混凝土。
3.碳纤维碳纤维是一种高强度、高模量、轻质的纤维，其具有耐腐蚀性能好、热稳定性能好等特点。
碳纤维的长度一般在5-50mm之间，直径在5-7μm之间，适用于高强度、高性能混凝土。
4.聚丙烯纤维聚丙烯纤维是一种具有高强度、高韧性、耐腐蚀性能好等特点的合成纤维。
聚丙烯纤维的长度一般在10-50mm之间，直径在0.1-0.3mm 之间，适用于混凝土路面、地下工程等。
三、混凝土中添加高性能纤维的方法混凝土中添加高性能纤维的方法有很多种，下面介绍几种常用的方法。
1.机械拌和法机械拌和法是一种将混凝土和高性能纤维一起放入混凝土搅拌机中拌和的方法。
该方法操作简便，混凝土中的高性能纤维分布均匀，但需要保证纤维的长度和直径一致，否则容易出现纤维团聚现象，影响混凝土的性能。
2.手工拌和法手工拌和法是一种将混凝土和高性能纤维一起手工拌和的方法。
聚丙烯抗裂纤维是什么材料
聚丙烯抗裂纤维是什么材料
聚丙烯抗裂纤维是一种用于混凝土结构中预防裂缝的材料。
它通常以纤维的形
式添加到混凝土中，能够有效地改善混凝土的抗裂性能和耐久性。
在建筑工程中，混凝土常常会因为内部应力引起裂缝，而聚丙烯抗裂纤维的加入可以有效地控制这些裂缝的产生，提高混凝土的整体性能。
特性和优势
•增强混凝土的韧性：聚丙烯抗裂纤维能够有效地增加混凝土的韧性，降低混凝土的脆性，使其更加耐久。
•控制裂缝的扩展：纤维的加入可以有效地控制混凝土裂缝的扩展，避免裂缝进一步恶化。
•提高混凝土的耐久性：通过增加混凝土的抗裂性能，延长混凝土的使用寿命，降低后期维护成本。
•减少施工难度：相比传统的加固方法，添加聚丙烯抗裂纤维更为简便，可以减少施工难度和时间。
应用领域
聚丙烯抗裂纤维广泛应用于各类混凝土结构中，包括但不限于：
•地板：工业厂房、仓库、停车场等地面的混凝土地板。
•路面：公路、桥梁、机场跑道等的混凝土路面。
•楼板：住宅、商业建筑等楼板结构。
•水利工程：水库、渠道等混凝土水利工程。
总结
通过添加聚丙烯抗裂纤维，可以明显改善混凝土结构的抗裂性能，提高其韧性
和耐久性，延长使用寿命。
在任何需要强化混凝土结构抗裂能力的工程项目中，聚丙烯抗裂纤维都是一种有效且经济的解决方案。
混凝土中纤维掺量的标准
混凝土中纤维掺量的标准混凝土中纤维掺量的标准混凝土中纤维掺量是指在混凝土中添加一定比例的纤维，以提高混凝土的抗裂性能、抗渗性能、耐久性等性能指标。
纤维混凝土是一种新型的高性能混凝土，其主要特点是强度高、耐久性好、抗震性好、易施工、造价低等。
纤维掺量的标准对于保证纤维混凝土的质量和性能具有重要的意义。
一、纤维混凝土的分类根据纤维的材料不同，纤维混凝土可以分为以下几类：1. 金属纤维混凝土：金属纤维主要有钢纤维、铝纤维等，其特点是强度高、抗冲击性能好、电阻率低等。
金属纤维可以提高混凝土的强度、韧性、抗裂性能等，是一种常用的纤维混凝土。
2. 矿物纤维混凝土：矿物纤维主要有玻璃纤维、石英纤维、短切棉等，其特点是耐高温、耐腐蚀、抗拉强度高等。
矿物纤维可以提高混凝土的耐久性、抗裂性能等。
3. 有机纤维混凝土：有机纤维主要有聚丙烯纤维、聚酰胺纤维等，其特点是强度高、防水、防腐蚀等。
有机纤维可以提高混凝土的抗渗性能、韧性、耐久性等。
二、纤维掺量的标准纤维掺量是指在混凝土中添加一定比例的纤维，纤维的掺量对混凝土的性能有着重要的影响。
纤维掺量的标准应根据混凝土的用途、强度等级、施工要求等因素来确定。
1. 普通混凝土：普通混凝土的纤维掺量一般为0.1%~0.3%，可以提高混凝土的抗裂性能、抗渗性能等。
2. 高性能混凝土：高性能混凝土的纤维掺量一般为0.5%~2.0%，可以提高混凝土的强度、耐久性、抗震性能等。
3. 自密实混凝土：自密实混凝土的纤维掺量一般为0.5%~1.0%，可以提高混凝土的自密实性能、抗渗性能等。
4. 超高性能混凝土：超高性能混凝土的纤维掺量一般为1.0%~3.0%，可以提高混凝土的强度、耐久性、抗震性能等。
5. 隧道衬砌混凝土：隧道衬砌混凝土的纤维掺量一般为0.3%~0.6%，可以提高混凝土的抗裂性能、抗渗性能等。
三、纤维掺量的计算方法纤维掺量的计算方法主要有以下几种：1. 体积比法：纤维掺量按纤维体积与混凝土总体积的比例计算。
SY-K膨胀纤维抗裂防水剂产品说明及使用部位
SY-K膨胀纤维抗裂防水剂产品说明及使用部位一、SY-K膨胀纤维抗裂防水剂技术特点“锦源”牌SY-K膨胀纤维抗裂防水剂是由硫铝酸盐微膨胀剂、聚丙烯纤维、防水剂、增强剂等多种功能材料复合而成，产品具有微膨胀性能和阻裂纤维的共同优点、同时还具有高抗裂、高抗渗的超叠加效应。
是一种机理完善、性能卓越的复合材料。
1. 技术特点（1）双重保护、双重功效：SY-K膨胀纤维抗裂防水剂可从物理和化学两方面提高混凝土的抗裂能力，为混凝土提供双重保护，一方面，数量众多的合成纤维产生微细配筋及网状承托的作用，抑制了混凝土的开裂进程；另一方面，膨胀组分与水泥水化产物发生化学反应并产生适度膨胀，可防止混凝土收缩开裂；（2）阶段抗裂、层次抗裂：微膨胀剂主要在混凝土硬化过程发生作用，而聚丙烯纤维则主要在混凝土塑性阶段发挥作用。
SY-K膨胀纤维抗裂防水剂将二者复合体现了“阶段抗裂、层次抗裂”科学理念，可达到全程抗裂的目的，它们从不同层面，以不同方式，在不同时段对混凝土作出最有效的贡献；（3）三重防水机理：混凝土结构自防水即依靠混凝土本体来实现建筑防水，已被证明为最根本的建筑防水技术，目前广泛采用的结构自防水措施主要包括补偿收缩，增强密实及抗裂防水三种类型。
由多种功能材料复合而成的SY-K同时具备以上三种防水机理，故而比单一的组分具有更高的抗渗防水能力；（4）SY-K产品掺入混凝土中后，依靠纤维在混凝土中巨大数量的均匀分布，在混凝土内部构成一种均匀的乱向支撑体系，从而产生一种有效的二级加强效果，并有助于削减混凝土塑性收缩及冻融时的应力。
收缩的能量被分散到每立方米上千万条具有高抗拉强度而弹性模量相对较低的纤维单丝上，从而有效增强了混凝土的韧性，抑制了微细裂缝的产生和发展。
同时，无数纤维单丝的加入可有效阻碍骨料的离析，保证了混凝土早期的均匀泌水性，从而阻碍了沉降裂纹的形成。
实践证明，掺入该产品的混凝土与普通混凝土相比较，其抗裂能力提高75%；（5）大大提高混凝土的抗渗防水性能。
SY-K技术说明
SY-K膨胀纤维抗裂防水剂产品说明及使用部位一、SY-K膨胀纤维抗裂防水剂技术特点“锦源”牌SY-K膨胀纤维抗裂防水剂是由硫铝酸盐微膨胀剂、聚丙烯纤维、防水剂、增强剂等多种功能材料复合而成，产品具有微膨胀性能和阻裂纤维的共同优点、同时还具有高抗裂、高抗渗的超叠加效应。
是一种机理完善、性能卓越的复合材料。
1. 技术特点（1）双重保护、双重功效：SY-K膨胀纤维抗裂防水剂可从物理和化学两方面提高混凝土的抗裂能力，为混凝土提供双重保护，一方面，数量众多的合成纤维产生微细配筋及网状承托的作用，抑制了混凝土的开裂进程；另一方面，膨胀组分与水泥水化产物发生化学反应并产生适度膨胀，可防止混凝土收缩开裂；（2）阶段抗裂、层次抗裂：微膨胀剂主要在混凝土硬化过程发生作用，而聚丙烯纤维则主要在混凝土塑性阶段发挥作用。
SY-K膨胀纤维抗裂防水剂将二者复合体现了“阶段抗裂、层次抗裂”科学理念，可达到全程抗裂的目的，它们从不同层面，以不同方式，在不同时段对混凝土作出最有效的贡献；（3）三重防水机理：混凝土结构自防水即依靠混凝土本体来实现建筑防水，已被证明为最根本的建筑防水技术，目前广泛采用的结构自防水措施主要包括补偿收缩，增强密实及抗裂防水三种类型。
由多种功能材料复合而成的SY-K同时具备以上三种防水机理，故而比单一的组分具有更高的抗渗防水能力；（4）SY-K产品掺入混凝土中后，依靠纤维在混凝土中巨大数量的均匀分布，在混凝土内部构成一种均匀的乱向支撑体系，从而产生一种有效的二级加强效果，并有助于削减混凝土塑性收缩及冻融时的应力。
收缩的能量被分散到每立方米上千万条具有高抗拉强度而弹性模量相对较低的纤维单丝上，从而有效增强了混凝土的韧性，抑制了微细裂缝的产生和发展。
同时，无数纤维单丝的加入可有效阻碍骨料的离析，保证了混凝土早期的均匀泌水性，从而阻碍了沉降裂纹的形成。
实践证明，掺入该产品的混凝土与普通混凝土相比较，其抗裂能力提高75%；（5）大大提高混凝土的抗渗防水性能。
混凝土抗裂纤维原理
混凝土抗裂纤维原理一、引言混凝土是一种常用的建筑材料，其强度和耐久性是评价建筑质量的重要指标。
然而，在使用过程中，混凝土会因为多种原因而出现开裂现象，导致建筑物的稳定性和安全性受到影响。
为了解决这个问题，人们引入了抗裂纤维这一新材料，将其加入到混凝土中，以提高其抗裂性能。
本文将详细介绍混凝土抗裂纤维的原理。
二、混凝土抗裂纤维的定义混凝土抗裂纤维是一种高性能纤维材料，由高强度玻璃纤维、聚丙烯纤维等材料制成。
将其加入到混凝土中，可以有效地提高混凝土的抗拉强度、抗冲击性能和耐久性。
三、混凝土开裂的原因混凝土开裂的原因有很多，主要包括以下几个方面：1. 温度变化：混凝土在温度变化时会发生体积变化，从而导致开裂。
2. 湿度变化：混凝土在湿度变化时也会发生体积变化，从而导致开裂。
3. 负荷作用：混凝土在受到外部荷载作用时会发生应力变化，从而导致开裂。
4. 施工工艺：混凝土在施工过程中可能会出现不均匀的振捣和浇筑，从而导致开裂。
四、混凝土抗裂纤维的作用原理混凝土抗裂纤维的作用原理主要有以下几个方面：1. 抵消混凝土收缩应力：在混凝土硬化过程中，混凝土会发生收缩，从而产生应力，导致开裂。
抗裂纤维可以与混凝土中的水泥胶体结合，形成纤维网状结构，抵消混凝土的收缩应力，从而避免混凝土开裂。
2. 增加混凝土的延展性：抗裂纤维可以增加混凝土的延展性，当混凝土受到外部荷载作用时，纤维可以承担部分拉应力，从而避免混凝土开裂。
3. 提高混凝土的韧性：抗裂纤维可以提高混凝土的韧性，当混凝土受到外部冲击时，纤维可以吸收部分能量，从而避免混凝土破裂。
4. 增加混凝土的耐久性：抗裂纤维可以增加混凝土的耐久性，防止混凝土发生龟裂、剥落等现象，从而延长混凝土的使用寿命。
五、混凝土抗裂纤维的种类混凝土抗裂纤维的种类有很多，常见的有以下几种：1. 玻璃纤维：玻璃纤维具有高强度、高模量、耐腐蚀等特点，可以有效地增加混凝土的抗拉强度。
2. 聚丙烯纤维：聚丙烯纤维具有优异的耐碱性、耐腐蚀性和耐热性，可以有效地增加混凝土的韧性和延展性。
