四通阀的结构及使用、设计、选型、故障
R22
1.5P R410A
R407C
2P四通阀可选用型号如下：
序号 厂家 浙江三花 佛山华鹭 R22 上海兰柯 浙江春晖 浙江三花 R410A 佛山华鹭 浙江春晖 浙江三花 R407C 佛山华鹭 浙江春晖 名称 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 型号 SHF-7M-35 STF-0201 VS6101D DHF-11K SHF-9H-34U STF-0201G DHF-11K-A SHF-9K-34U STF-0201Z DHF-11K-R 线圈 SQ-601 STF-01AJ528AD1 LD2S010B XQ-3 SQ-601 STF-01AJ528AD1 XQ-3 SQ-601 STF-01AJ528AD1 XQ-3
四通阀常见故障
四通阀常见的故障有：换向不良或不换向、串气。 换向不良或者不换向的原因： 1、线圈断线或电压不符合线圈性能规定，造成控制阀的阀芯不能 动作。 2、由于外部原因，控制阀部分变形，造成阀芯不能动作。 3、由于外部原因，控制阀毛细管变形，流量不足，形成不了换向 所需的压力差而不能动作。 4、由于外部原因，主阀体变形，活塞被卡死而不能动作。 5、系统内的杂物进入四通阀内卡死活塞或主滑阀而不能动作。 6、钎焊配管时，主阀体的温度超过了120度，内部零件发生热变 形而不能动作。 7、空调系统制冷剂泄漏，制冷剂不足，换向所需的压力差不能建 立而不能动作。 8、压缩机的制冷剂循环量不能满足四通阀换向的必要流量。
培训材料
——关于四通阀结构原理与使用
研发中心
2011年9月
四通阀定义 四通阀工作原理 四通阀的选型 四通阀的使用注意事项 四通阀常见故障
四通阀定义
首先，我们了解一下阀的定义。 阀是指液压传动中用来控制流体压力﹑流量和方向的元件。 其中控制压力的称为压力控制阀，控制流量的称为流量控制阀， 控制通﹑断和流向的称为方向控制阀。 压力控制阀 按用途分为溢流阀﹑减压阀和顺序阀。 流量控制阀 利用调节阀芯和阀体间的节流口面积和它所產生的局 部阻力对流量进行调节，从而控制执行元件的运动速度。流量控 制阀按用途分为 节流阀、调速阀、分流阀、集流阀、分流集流阀。 方向控制阀 按用途分为单向阀和换向阀。单向阀：只允许流体在 管道中单向接通，反向即切断。换向阀：改变不同管路间的通﹑ 断关系，根据阀芯在阀体中的工作位置数分两位﹑三位等；根据 所控制的通道数分两通﹑三通﹑四通﹑五通等；根据阀芯驱动方 式分手动﹑机动﹑电动﹑液动等。
四通阀的中间位置：
四通换向的基本条件是活塞两端压力差 （F1—F2）必须大于主阀滑动块的 摩擦阻力f， 否则四通阀将不会换向。换向所需的最低动作压 力差是靠系统流量来保证的。当左右活塞腔的压 力差大于摩擦阻力f时，四通阀换向开始，当主滑 阀运动到中间位置时，四通阀的E、S、C三条接 管相互导通，压缩机排出的冷媒从四通阀D接管直 接经E、C接管流向S接管（压缩机回气口），使 压力差快速降低，形成瞬时串气状态（中间流量 状态）。此时，若压缩机的排气流量远大于四通 阀的中间流量，便可以建立足够大的换向压力差 而使四通阀换向到位；反过来，若压缩机的排气 量小于四通阀的中间流量，则四通阀换向所需的 最低动作压力差便不能建立，即F1-F2＜f，四通
制热运行时系统循环图如下：
四通阀在制热运行时工作原理图如下：
当电磁阀线圈处 于通电状态，控 制滑阀在电磁力 作用下克服压缩 弹簧的张力而左 移，毛细管E与D 连通，S与C连通， 高压气体通过毛 细管①后进入主 阀右端空间，主 阀内部压力为右 高左低，阀芯被 推向左端，使吸 气管(S管)与室外 机接管（C管） 相通，另两根接 管相通(D、E)， 形成制热循环。
1P
常州兰柯 浙江春晖 R410A 浙江三花 浙江春晖 佛山华鹭
电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀
浙江三花 电磁四通阀 浙江春晖 电磁四通阀 R407C 佛山华鹭 电磁四通阀
1.5P四通阀可选用型号如下：
序号 厂家 浙江三花 佛山华鹭 浙江盾安 常州兰柯 浙江春晖 浙江三花 佛山华鹭 浙江春晖 浙江三花 佛山华鹭 浙江春晖 名称 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 电磁四通阀 型号 SHF-7 STF-0202 DSF-9 DHF-3 DHF-9 SHF-7H-34U STF-0202G DHF-9-A SHF-7K-34U STF-0202Z DHF-9-R 线圈 SQ-601 STF-01AJ528AD1 DXQ-103 DXQ-CH05-WX XQ-3 SQ-601 STF-01AJ528AD1 XQ-3 SQ-601 STF-01AJ528AD1 XQ-3
四通阀的内部结构图如下：
由四通阀内部结构图可以看出主阀的换向滑块可定位在 三个位置： 最左端：此时排气端D与冷凝器端C相通、蒸发器端E与 吸气管端S相通，实现制冷过程； 中间位置：蒸发器端E、吸气管端S、冷凝器端C三条接管 相互通气，压缩机高压管内的冷媒可以直接流回低压管； 最右端：此时排气端D与蒸发器端E相通、冷凝器端C与吸 气管端S相通，实现制热过程。
四通阀的选型设计
四通阀的选型及系统设计思路如下：
四通阀选型时参考产品样本选择适当的四通阀装配 到空调器内进行试验，对其匹配性进行确认，避免 四通阀工作异常。 保证四通阀正确的安装位置，附后。 保持线圈与主阀体之间间隙。 配管时不要使四通阀主体、连接管与压缩机发生共 振。 空调机系统如果配管设计不当，可能会使系统产生 液压冲击而造成系统或四通阀损坏，因此要注意管 路设计。
空调用四通阀属于方向控制阀的一种，是用于 热泵型空调中改变制冷剂的流向,以实现制冷模式 和制热模式的转换为目地的产品,适用于中央、单 元式和房间空调等热泵型空调系统。它被用来切 换制冷工质的流通路径,从而使空调实现夏天制冷、 冬天制热一机两用的目的。
空调用四通阀的结构及工作原理
空调用电磁四通换向阀由三部分组成：四通气动换向阀（主 阀）、电磁换向阀（控制阀）及毛细管组成。 主阀内由滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使 两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活 塞两边的空间可通过活塞上的排气孔相通。控制阀由阀体和电磁线 圈组成，阀体内有针型阀芯。电磁线圈可以拆卸，主阀与控制阀及 毛细管焊接成一体。主阀与控制阀之间有四根毛细管相连，形成四 通换向阀的整体。
制冷运行时系统循环图如下：
四通阀阀 释放，阀芯因弹簧 力作用移至右端， 毛细管D与C相通、 E与S相通，主阀内 D侧的高压气体通 过毛细管D、C进入 主阀左端空间，主 阀内部压力为左高 右低，活塞带动滑 块移向右端，使吸 气管(S管)与室内机 接管（E管）相通， 另两根接管(C、D) 相通，形成制冷循 环。
四通阀的安装位置
不通电时弹簧不能使阀芯不能归位
主阀滑块下沉，出现漏气
线圈无法打螺钉
中山长虹常用的四通阀型号如下：
1P四通阀可选用型号如下：
序号 R22 厂家 名称 浙江三花 电磁四通阀 佛山华鹭 电磁四通阀 型号 SHF-4 STF-0101 线圈 SQ-601 STF01AJ528AD1 DHF-2 DXQ-CH05-WX DHF-5 XQ-3 SHF-4H-23U SQ-601 DHF-5-A XQ-3 STF-0101G STF01AJ528AD1 SHF-4K-23U SQ-601 DHF-5-R XQ-3 STF-0101Z STF01AJ528AD1
四通阀是由控制阀驱动，使主阀阀体内两侧产生压力差从而 使滑块作左右水平方向的位移，以达到改变气体制冷剂流向的目的 （如图1）。控制阀在断电时是利用弹簧推动控制阀中的阀块(芯)使 其向左移动，在通电电时线圈激磁产生的电磁力驱动控制阀中的阀块 (芯)并使其右移,并在主阀块(芯)两侧产生压力差从而来驱动主阀。
2P
使用四通阀的注意事项
a）四通换向阀的各接口焊接应严密、可靠，避免出现假焊、 虚焊等不良现象； b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象， 以免造成噪音及部件损坏； c）四通换向阀线圈应固定牢固，避免出现松动现象，影响 四通阀吸合的可靠性； d）四通换向阀在焊接时必须采取有效的降温措施，以防止 在焊接过程中因高温引起阀芯变形，造成部件报废。焊接时 阀体要充分冷却，不要将火焰直接加热在四通阀主体上，主 体内外部温度不能超过120℃，使用水冷却时，防止水进入 阀体内部； e）使用中四通换向阀的四根管路应为2热2凉，如出现温差 过小或无温差，说明四通换向阀高、低压已经串气，应及时 更换四通换向阀。
串气故障的判别 1、用手摸四通阀的下面三条管，若均发热，说明四通阀换向 未到位，处在中间串气状态。 2、也可以用一小块磁铁，当换向时小磁铁不随之移动，则也 说明串气。 判别为串气故障时，可考虑向系统内冲入一定的冷媒或者 更换小的四通阀来解决。
四通阀设计指导书
四通阀换向的基本条件是活塞两端的压力差（即排气管与吸气管的压力差）（F1-F2）必须大于摩擦阻力f ，否则，四通阀将不会换向。换向所需的最低动作压力差是靠系统流量来保证的（如上图所示）。当左右活塞腔的压力差（F1-F2）大于摩擦阻力f 时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的E、S、C三条接管相互导通，压缩机排出的冷媒一部份会从四通阀D接管直接经E、C接管流向S接管（压缩机回气口），形成瞬时串气状态。此时，若压缩机排出的冷媒流量远大于四通阀的中间流量损失，高低压差不会有大的下降，四通阀有足够大的换向压力差使主滑阀到位；如果压缩机排出的冷媒流量不足时，因四通阀的中间流量损失会使高低压差有较大的下降，当高低压差小于四通阀换向所需的最低动作压力差时，主阀阀便停在中间位置，形成串气。
2.3. 3系统控制设计要求
2.3.2.1对于涡旋热泵系统,压缩机需加电加热带，空调系统启动前先对压缩机进行预热。
2.3.2.1先启动压缩机然后四通阀换向，推荐时间间隔3秒（四通阀换向需要一定压差，如果先换向再启动压缩机则可能会造成换向在中间卡住现象）
3、设计标准要求及图示
图纸中应明确如下要求：
1、相应配管尺寸
2.3.2.1配管时不要使四通阀主体、接管与压缩机发生共振
2.3.2.2对于5匹以上空调机使用的四通阀，如果配管设计不当，可能会使系统产生液压冲击而造成系统或四通阀损坏，设计时请特别注意(四通阀D管应高于C、E管或者储液罐三者之一，参考图7)。
2.3.2.3压缩机的排气口到四通阀D接管之间应安装消音器。
四通阀设计指导书

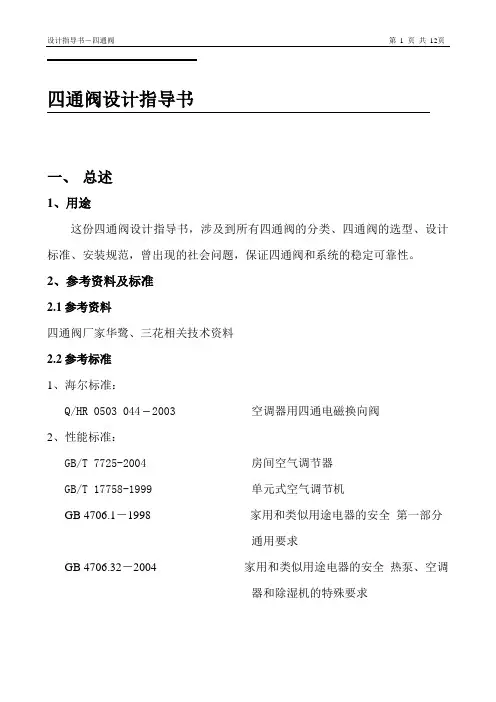

一、总述
1、用途
这份四通阀设计指导书，涉及到所有四通阀的分类、四通阀的选型、设计标准、安装规范，曾出现的社会问题，保证四通阀和系统的稳定可靠性。
《空调零部件四通阀》ppt课件
中间串气特点
1、四通阀构造不难 发现 ，当主滑阀处于 中间位置形状时，如 以下图所示，e、s、 c三条接纳相互通气， 产生中间流量，此时， 紧缩机内高压管内的 冷媒可以直接流回低 压管。设计中间流量 的目的是当主滑阀处 在中间位置时，能起 到卸压的作用，使系 统免受高压破坏。
中间串气特点
2、压力差与流量的关系
6
线圈温升：环境温度25℃，温升≤45℃。 ≤45℃。
7 寿命
环境温度－20℃+55℃线圈能正常任务
正常任务
线圈抗电强度：接受AC1500V/min或AC1800/S 无击穿、无闪
无击穿、无闪络景象
络景象
不小于1.5万次切换动作
≥1.5万次
安装位置及运用本卷须知
1、安装位置 四通阀安装时线圈不能倒放，请参阅以下表示图
2、运用本卷须知 2.1请留意防止湿气及杂物 进入阀体。 2.2在焊接接纳时，为使阀 体的温度不超越120℃，请 用水或湿布冷却。 2.3请勿从高处落地，以防 止铜管变形及其他构造破 损，万一落地，请充分检 查后运用。 2.4确认电源电压与电磁线 圈标志电压一致。 2.5电磁线圈接线时，要提 供足够长的引线与其衔接 。 2.6确认电源已切断，方可 从主阀上取下电磁线圈， 单个电磁线圈通电时间过 长会被烧坏。
改换主阀
内不清洁物质导入四通阀中，不 改换主阀
清洁物在芯铁与封头之间
5 线圈烧毁
不制热
〔1〕、客户接错电压 〔2〕、线圈本身短路
接入电压与铭牌 上一致 改换
6
线圈螺钉 拧断
〔1〕、客户拧紧螺钉扭矩过大或动 作不规范
〔2〕螺钉或螺纹孔质量有问题
改换或螺纹返工
换向不良的缘由
1、线圈断线或电压不符合线圈性能规定，呵斥先导阀的阀芯 不能动作。
四通阀工作原理
四通阀工作原理引言四通阀是一种常见的控制阀，广泛应用于各种工业领域。
本文将介绍四通阀的工作原理，包括结构和工作原理的详细说明。
一、四通阀的结构四通阀由阀体、阀盖、阀芯和密封组件等多个零部件组成。
它通常采用铸铁、不锈钢或铜制造，以保证其强度和耐腐蚀性。
阀芯通常由弹簧和活动结构组成，以实现阀门的开关控制。
二、四通阀的工作原理1. 工作原理概述：四通阀通过调整阀芯的位置，实现对流体流向的控制。
下面将详细介绍其工作原理。
2. 阀芯的位置：四通阀的阀芯有三种基本位置：正中间位置、靠近一侧位置和靠近另一侧位置。
不同位置的阀芯会产生不同的流动模式。
3. 正中间位置：当阀芯位于正中间位置时，流体由一个通道进入四通阀并沿另一通道出口。
这种情况下，四通阀相当于一个通道。
4. 靠近一侧位置：当阀芯靠近一侧时，进入四通阀的流体将从一个通道直接流向另一通道，而不经过阀芯。
这种情况下，阀芯起到封堵作用。
5. 靠近另一侧位置：当阀芯靠近另一侧时，进入四通阀的流体将被阀芯截断，并在阀芯两侧形成两个不同的通道。
这种情况下，阀芯起到分流作用。
6. 工作时的流程：四通阀的工作流程如下：首先，进入阀体两侧的流体通过阀芯的控制，在阀芯的带动下流向不同的出口通道；然后，流体通过相应的出口通道离开阀体，实现流量和流向的控制。
7. 阀芯的控制：阀芯的位置可以通过手动控制、电动控制或气动控制实现。
常见的控制方法包括手柄、电磁阀和气动执行器等。
三、四通阀的应用领域四通阀广泛应用于工业系统和流体控制领域。
它的主要应用包括以下几个方面：1. 流体控制系统：四通阀可以用于调节流体的流量和流向，实现精确的流体控制。
它在液压系统、蒸汽系统和循环水系统中有广泛应用。
2. 分流和合流操作：四通阀可以将流体分流到不同的通道，或者将多个流体合流到一个通道。
这种操作在汇流箱和混合阀等系统中非常常见。
3. 流程调节：四通阀可以根据流量需求调节流体的进出口，从而实现流程的控制。
四通阀工作原理
四通阀工作原理四通阀是一种常用的控制阀，用于控制流体的流向和流量。
它通常由阀体、阀芯和驱动装置组成。
四通阀的工作原理如下：1. 阀体结构：四通阀的阀体通常采用球体结构，内部有四个通道，分别为A、B、P和T。
A和B通道分别用于流体的进出口，P通道用于连接动力源（如液压泵），T通道用于连接油箱。
2. 阀芯结构：四通阀的阀芯通常采用球形或者柱形结构。
阀芯内部有多个孔道和密封面，通过旋转或者上下挪移来控制流体的流向和流量。
3. 工作原理：当四通阀处于关闭状态时，阀芯与阀体密封面彻底贴合，阻挠流体通过。
当需要改变流体的流向或者流量时，驱动装置（如机电、气缸等）会控制阀芯的运动。
a. 流体流向控制：当驱动装置使阀芯旋转时，阀芯的孔道与阀体的通道相对应，使流体可以从A通道进入B通道，或者从B通道进入A通道。
通过控制阀芯的旋转角度，可以实现不同的流向控制。
b. 流量控制：当驱动装置使阀芯上下挪移时，阀芯的孔道与阀体的通道相对应，使流体可以通过不同的通道。
通过控制阀芯的上下挪移距离，可以调节流体的流量大小。
4. 驱动装置：四通阀的驱动装置通常根据不同的应用需求而定，常见的驱动装置包括电动马达、液压马达、气缸等。
驱动装置通过控制阀芯的运动，实现对流体流向和流量的控制。
5. 应用领域：四通阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、石油化工、冶金、船舶、机械加工等领域。
它们可以实现流体的分配、切换、混合和调节，满足不同工艺流程的要求。
总结起来，四通阀是一种用于控制流体流向和流量的阀门，通过阀体、阀芯和驱动装置的协同工作，实现对流体的控制。
其工作原理简单明了，应用广泛，是工业自动化控制系统中不可或者缺的一部份。
家用空调电磁四通阀结构原理及故障处理
家用空调电磁四通阀结构原理及故障处理1、电磁四通阀结构及工作原理电磁四通阀主要由电磁线圈和阀体两部分组成。
阀体由毛细管将先导阀和主阀连接成一体，不能拆卸。
1.1 保护状态根据四通阀主阀的内部结构原理图可知，当半圆形滑块处在主阀中间位置状态时，使得 E 铜管、S 回气管、C 铜管三根铜管相互导通融为一体，从压缩机产生的高温高压蒸汽从 D 管进入阀体内，再从主阀滑块四周直接进入回气管（S 管），在电磁四通阀内不产生压力差的情况下，回到压缩机内，形成制冷剂（冷媒）的空循环。
电磁四通阀设计有保护状态，用以平衡中间流量，其目的是当空调整个循环系统出现压力瞬变时，起到卸压的作用，从而保护电磁四通阀免受高压的破坏。
1.2 制冷工况空调在制冷时，四通阀是不通电的。
先导阀在弹簧压力作用下，滑块移至最左侧，毛细管高压相通，低压相通。
使主阀内活塞左右端产生压力差，迫使活塞带动阀内半圆形滑块移向最左侧，此时，电磁四通阀 E 管和 S 管相通、D 管和 C 管相通，在此状态下，压缩机产生的高温高压蒸汽气体从电磁四通阀铜管的 D 管口进入阀体，由于主阀内滑块的位置使得气体由 C 管口排出，由管道进入放置室外的热交换器，在外风机作用下，制冷剂散热冷凝后成为中温高压的液体，再经膨胀阀或毛细管节流减压后，变成低温低压的液体，流进室内热交换器（此时为蒸发器）蒸发吸热，变成低温低压的气体，从电磁四通阀的 E 管口进入，由 S 管口排出，回到压缩机内，如此循环往复，形成制冷过程。
1.3 制热工况空调在制热工况下，电磁四通阀线圈处于通电状态，在电磁线圈产生的强大磁力作用下，先导阀阀体内的滑块克服原先安装弹簧的弹力，使得阀体内的滑块移至阀体的最右侧，毛细管高压相通，低压相通，主阀活塞在压力差的作用下，活塞带动半圆形滑块移至主阀的最右侧，此时电磁四通阀 E 管和 D 管相通、S管和C 管相通，在此状态下，压缩机产生的高温高压制冷剂气体，由电磁四通阀的 D 管口进入阀体，再由 E 管口排出，进入室内热交换器（此时为冷凝器），在室内风机的作用下，制冷剂开始散热冷凝，从而使制冷剂冷凝为中等温度的高压液体，经电子膨胀阀或热力膨胀阀或毛细管节流降压后，制冷剂变成低温低压可流动的液体，流进室外热交换器，蒸发吸热变成低温低压的气体，从电磁四通阀的C 管口进入，由 S 管口排出，回到压缩机内，如此往复循环，形成制热过程。
空调四通阀故障的判断及处理，值得收藏

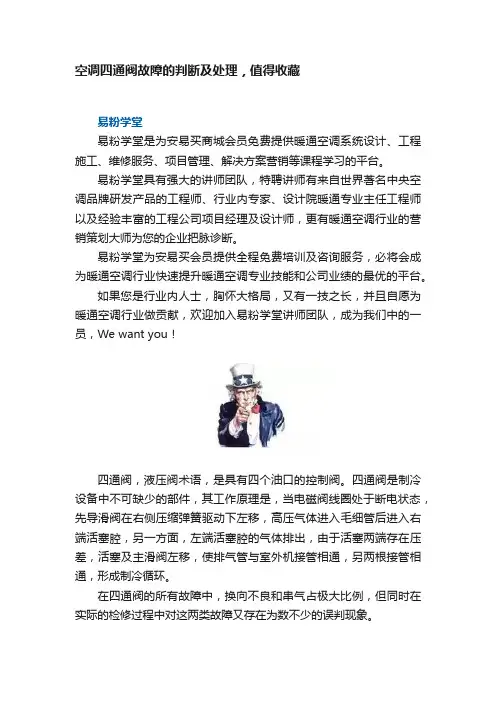

空调四通阀故障的判断及处理，值得收藏易粉学堂易粉学堂是为安易买商城会员免费提供暖通空调系统设计、工程施工、维修服务、项目管理、解决方案营销等课程学习的平台。
易粉学堂具有强大的讲师团队，特聘讲师有来自世界著名中央空调品牌研发产品的工程师、行业内专家、设计院暖通专业主任工程师以及经验丰富的工程公司项目经理及设计师，更有暖通空调行业的营销策划大师为您的企业把脉诊断。
易粉学堂为安易买会员提供全程免费培训及咨询服务，必将会成为暖通空调行业快速提升暖通空调专业技能和公司业绩的最优的平台。
如果您是行业内人士，胸怀大格局，又有一技之长，并且自愿为暖通空调行业做贡献，欢迎加入易粉学堂讲师团队，成为我们中的一员，We want you！四通阀，液压阀术语，是具有四个油口的控制阀。
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
在四通阀的所有故障中，换向不良和串气占极大比例，但同时在实际的检修过程中对这两类故障又存在为数不少的误判现象。
一、四通阀的结构与工作原理①毛细管②先导滑阀③压缩弹簧④⑤活塞腔⑥主滑阀当电磁线圈处于断电状态，先导滑阀②在压缩弹簧③驱动下左移，高压气体进入毛细管①后进入活塞腔④，另一方面，活塞腔⑤的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥左移，使E、S接管相通，D、C接管相通，于是形成制冷循环。
当电磁线圈处于通电状态，先导滑阀②在电磁线圈产生的磁力作用下克服压缩弹簧③的张力而右移，高压气体进入毛细管①后进入活塞腔⑤，另一方面，活塞腔④的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥右移，使S、C接管相通，D、E接管相通，于是形成制热循环。
二、四通阀常见故障判断与处理方法1、电磁四通换向阀不换向的原因及检查和修理方法1. 不换向（其故障多表现为不制冷或不制热）的判别方法：（1）制冷剂不足（仅用系统压力判别不全面）。
四通阀简介
四通阀四通阀，液压阀术语，是具有四个油口的控制阀。
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
当电磁阀线圈处于通电状态，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管后进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使排气管与室内机接管相通，另两根接管相通，形成制热循环。
[1]四通阀类型概念类别液压阀术语解释具有四个油口的控制阀目录1. 1 结构特点2. ▪位置3. ▪关系4. 2 工作原理1. ▪制冷2. ▪制暖3. 3 故障维修4. ▪流量不足1. ▪换向不良2. ▪串气维修3. ▪不换向维修四通阀结构特点四通阀位置由阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，e、s、c三条接管相互通气，产生中间流量，此时，压缩机内高压管内的冷媒可以直接流回低压管。
设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，使系统免受高压破坏。
四通阀关系四通阀四通阀换向的基本条件是活塞两端的压力差（f1-f2）必须大于摩擦阻力f，否则，四通阀将不会换向。
换向所需的最低动作压力差（华鹭的实际水平低于1kg/cm2）是*系统流量来保证的（如上图所示）。
当左右活塞的压力差（f1-f2）大于摩擦阻力f时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的e、s、c三条接管相互导通，压缩机排出的冷媒从四通阀d接管直接经e、c接管流向s接管（压缩机回气口），使压力差快速降低，形成瞬时窜气状态（中间流量状态）。
此时，若压缩机的排气流量远大于四通阀的中间流量，便可以建立足够大的换向压力差而使四通阀换向到位；反过来，若压缩机的排气量小于四通阀的中间流量，则四通阀换向所需的最低动作压力差便不能建立，即f1-f2。
四通阀结构
关于四通阀的结构、工作原理及故障判别以及排除方法等的通知各销售公司售后管理中心、办事处：近期公司总部技术部门例行对旧件进行检查分析时，发现各地销售公司退回的旧（坏）四通阀仍有大部分的好件，皆属网点维修人员误判引起！给当时的维修增加了难度而且造成浪费人/物力的不良后果。
为了提高维修人员对四通阀故障判断的准确性，减少维修时的误判行为，现特将四通阀的结构和工作原理向维修人员做详细介绍，希望能得到帮助。
请各地销售公司组织本辖区维修人员认真学习，使之尽快掌握该知识以便提高判断水平，最终杜绝误判的现象。
有关四通阀结构、工作原理及故障判别等内容详见下面的分析。
一、四通阀的结构及工作原理结构：四通阀由三个部分组成：先导阀，主阀和电磁线圈，电磁线圈可以拆卸，先导阀与主阀焊接成一体。
当电磁阀线圈处于断电状态，如图（a），先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管(S管)与室外机接管（C管）相通，另两根接管相通，形成制冷循环。
当电磁阀线圈处于通电状态，如图（b），先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管①后进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使排气管(S管)与室内机接管（E管）相通，另两根接管相通，形成制热循环。
◆结构特点1、中间位置由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管相互通气，产生中间流量，此时，压缩机高压管内的冷媒可以直接流回低压管。
设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，使系统免受高压破坏。
2、串气的形成四通换向的基本条件是活塞两端的压力差（F1—F2）必须大于摩擦阻力f，否则，四通阀将不会换向。
换向所需的最低动作压力差是靠系统流量来保证的（如上图所示）。
四通阀的结构及使用设计选型故障
四通阀的结构及使用设计选型故障四通阀又称为四通换向阀，是一种常用的控制阀门，用于实现管路系统中的供、回流介质的切换和分配。
它的结构相对简单，但在设计、选型和故障处理方面仍然需要一定的专业知识和技术。
下面将详细介绍四通阀的结构及使用、设计、选型、故障处理。
一、四通阀的结构及使用四通阀主要由阀体、阀盖、阀芯、阀杆和密封件等组成。
阀体通常采用铸铁或钢材制造，阀盖和阀杆可以使用不锈钢材料。
阀芯有多种材质可选择，如不锈钢或磨耗性能较好的合金材料。
四通阀可以通过旋转阀杆使四个通道中的两个通道相互切换，实现介质的供、回流切换和分配。
四通阀通常用于管路系统中的供、回流介质的切换和分配。
比如，汽车制动系统中的主缸和制动器之间的液压传动系统就需要使用四通阀来切换液压油的流向，实现制动的升降。
二、四通阀的设计在四通阀的设计中，需要考虑以下几个方面：1.通道结构设计：四通阀具有四个通道，每个通道的尺寸和结构设计需要满足介质流量、压力损失和密封性能等要求。
2.材料选择：四通阀的各个部件需要选择适当的材料，以满足介质的温度、压力和腐蚀性等要求。
同时，还需要考虑材料的强度和耐磨性能。
3.密封设计：四通阀的密封性能对于阀门的正常工作至关重要。
因此，密封面的设计和密封件的选用需要符合相关标准和要求。
4.操作方式设计：四通阀可以通过手动操作或电动、气动执行器进行控制。
在设计中需要考虑不同操作方式的适用场景和控制要求。
三、四通阀的选型在选择四通阀时，需要考虑以下几个关键参数：1.介质特性：需要了解介质的种类、温度、压力、固体颗粒和腐蚀性等特性，并选择能够适应这些特性的阀门材料和结构。
2.流量要求：根据系统的流量要求，选择适当的阀门尺寸和通道结构，以满足流量的要求。
3.工作压力：根据系统的工作压力，选择能够承受相应压力的阀门材料和结构。
4.控制方式：根据系统的控制要求，选择适当的操作方式和控制系统，如手动操作、电动执行器或气动执行器等。
四通阀工作原理
四通阀工作原理四通阀是一种常用的控制阀门，广泛应用于工业自动化控制系统中。
四通阀的工作原理是通过控制阀芯的位置，实现流体在不同通道之间的切换和控制。
本文将详细介绍四通阀的工作原理。
一、阀芯结构1.1 阀芯材质：四通阀的阀芯通常由不锈钢或者铜制成，具有良好的耐腐蚀性和耐磨性。
1.2 阀芯设计：阀芯通常采用圆柱形设计，表面光滑，以确保流体的顺畅流动。
1.3 阀芯位置：阀芯通过执行机构控制其位置，实现对流体通道的切换和控制。
二、执行机构2.1 电动执行机构：四通阀通常配备电动执行机构，通过电动执行机构控制阀芯的位置。
2.2 气动执行机构：某些四通阀也可以配备气动执行机构，通过气动力将阀芯推动到不同位置。
2.3 手动执行机构：在紧急情况下，四通阀也可以通过手动执行机构手动操作，控制阀芯的位置。
三、工作原理3.1 开关控制：四通阀通过控制阀芯的位置，实现对流体通道的切换和控制，从而实现流体的开关控制。
3.2 流体流向：当阀芯处于不同位置时，可以实现流体在不同通道之间的切换，控制流体的流向。
3.3 流量调节：通过调节阀芯的位置，可以控制流体的流量大小，实现对流体的精确控制。
四、应用领域4.1 工业自动化：四通阀广泛应用于工业自动化系统中，用于控制流体在不同通道之间的切换和控制。
4.2 液压系统：在液压系统中，四通阀用于控制液压油的流向和流量，实现对液压系统的控制。
4.3 空调系统：在空调系统中，四通阀用于控制冷媒的流向和流量，实现对空调系统的控制。
五、优缺点5.1 优点：四通阀结构简单，操作方便，具有较高的控制精度和可靠性。
5.2 缺点：四通阀的密封性能较差，容易浮现泄漏现象，需要定期维护和更换密封件。
5.3 发展趋势：随着科技的不断发展，四通阀将越来越智能化，具有更高的自动化程度和更精准的控制能力。
综上所述，四通阀作为一种常用的控制阀门，在工业自动化领域具有重要的应用价值。
掌握四通阀的工作原理，对于工程技术人员来说至关重要，有助于更好地应用和维护四通阀，提高系统的稳定性和可靠性。
