节流阀的设计及选型
节流阀选型设计
节流阀的选型摘要：节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。
将节流阀和单向阀并联则可组合成单向节流阀。
节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。
节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合。
关键词：相对密度 温度 压力 计算直径1 引 言节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。
由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。
对于执行元件负载变化大及对速度稳定性要求高的节流调速系统，必须对节流阀进行压力补偿来保持节流阀前后压差不变，从而达到流量稳定。
对节流阀的性能要求是：流量调节范围大，流量一压差变化平滑；内泄漏量小，若有外泄漏油口，外泄漏量也要小；调节力矩小，动作灵敏。
在此，我们根据广安低温集气站各井口给出的条件，进行节流阀的选型。
2 节流阀设计选型2．1天然气的相对密度已知气体组成中，由于（82.3+2.2+2.0+1.8+1.5+0.9+7.1+2.2）%=100% 因此该气站的天然气体视为饱和状态，其组成为饱和烃类。
其中，C 1看做甲烷，C 2看做乙烷，……,以此类推。
由气体组成，求天然气的相对密度：M 1695.230 2.444 1.258 1.2S 0.593M 10028.97⨯+⨯+⨯+⨯===⨯天空 求得天然气的相对密度约为0.593。
查相应的图1，相对密度为0.593的天然气在不形成水合物的天剑侠允许达到的膨胀程度，查的天然气的最终压力，以此求的天然气出节流阀后的温度值。
2．2温度和压力图1 相对密度为0.6的天然气在不形成水合物的条件下允许达到的膨胀程度图2 给定压力降所引起的温度降已知，井口1的进站压力为16MPa ；进站温度为38℃。
常用阀门选型说明
常用阀门选型说明1、闸阀的选型说明一般情况下，应首选闸阀。
闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。
对带有固体颗粒的介质，闸阀阀体上应带有一个或两个吹扫孔。
对低温介质，应选用低温专用闸阀。
2、截止阀选型说明截止阀适用于对流体阻力要求不严的管路上，即对压力损失考虑不大，以及高温、高压介质的管路或装置，适用于DNV200mm的蒸汽等介质管道上；小型阀门可选用截止阀，如针形阀、仪表阀、取样阀、压力计阀等；截止阀有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小时，宜选用截止阀或节流阀；对于剧毒介质，宜选用波纹管密封的截止阀；但截止阀不宜用于粘度较大的介质和含有颗粒易沉淀的介质，也不宜作放空阀及低真空系统的阀门。
3、球阀选型说明球阀适用于低温、高压、粘度大的介质。
大多数球阀可用于带悬浮固体颗粒的介质中，依据密封的材料要求也可用于粉状和颗粒状的介质；全通道球阀不适用于流量调节，但适用于要求快速启闭的场合，便于实现事故紧急切断；通常在密封性能严格、磨损、缩口通道、启闭动作迅速、高压截止（压差大）、低噪音、有气化现象、操作力矩小、流体阻力小的管路中，推荐使用球阀。
球阀适用于轻型结构、低压截止、腐蚀性介质中；球阀还是低温、深冷介质的最理想阀门，低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀；选用浮动球球阀时其阀座材料应承接球体和工作介质的载荷，大口径的球阀在操作时需要较大的力，DN2200mm的球阀应选用蜗轮传动形式；固定球球阀适用于较大口径及压力较高的场合；另外，用于工艺剧毒物料、可燃介质管道的球阀，应具有防火、防静电结构。
4、节流阀选型说明节流阀适用于介质温度较低、压力较高的场合，适用于需要调节流量和压力的部位，不适用于粘度大和含有固体颗粒的介质，不宜作隔断阀。
5、旋塞阀选型说明旋塞阀适用于要求快速启闭的场合，一般不适用于蒸汽及温度较高的介质，用于温度较低、粘度大的介质，也适用于带悬浮颗粒的介质。
化工管路设计中阀门选型全攻略
化工管路设计中阀门选型全攻略阀门在化工设计中，因其独特的优势而被广泛应用于化工管道系统的设计中。
阀门能够更有效地控制化工管道运行情况，其选用是否合理直接影响到管道运行安全和效果，具有十分深远的影响。
在化工管道设计中选择合理的常用阀门，可以为化工管道的安全运行提供有效的保障，对于化工设计中成本的控制也有重要作用。
所以，为了确保化工设计合理，确保管道能够正常实施，加强阀门选型策略的研究是十分有必要的，下面就请大家跟着仪控君一起来了解一下相关知识吧！化工管道中常用阀门类型在化工设计中可供选择的常用阀门类型多样。
主要有截止阀、节流阀、紧急切断阀、止回阀、隔膜阀、减压阀、蝶阀以及闸阀等化工应用的阀门，实际应用中，闸阀、隔膜阀、节流阀、蝶阀以及旋塞阀的应用范围比较广泛。
闸阀在化工管道中发挥着调节作用，它的优点是开关省力和紧闭性好，缺点是结构复杂、尺寸大，不利于化工管道的日常维修。
截止阀在一定程度上弥补了闸阀的缺点，具有更好的调节性能，结构简单．便于日常维修，且价格便宜，在化工设计中具有非常广泛的应用。
节流阀与截止阀的结构相同，具有调节性更好、尺寸小的优势。
蝶阀是一种依靠垂直旋转来实现开关控制的阀门，结构简单、体积小，具有良好的控制性能。
旋塞阀则是利用带通孔塞体实现开关控制。
每一种阀门都具有自身的优势和劣势，共同发挥作用才能保证化工管道的正常和安全运行。
阀门选型依据在常用阀门的选型中，首先应考虑到阀门的特点、性能和质量，在使用过程中所产生的影响进行综合考量。
1.闸阀闸门是一种阀门通路的开关，在其工作时可以利用阀芯直接开启或关闭阀门通路，一般在化工管道设计时会选用此种阀门控制压力流体通断。
闸阀除了可以保证开启或关闭阀门的及时性，还具有结构稳定、实用性强、灵活性高的优点，闸阀的缺点是构造复杂、密封面容易损坏、价格偏高。
在化工管道设计选用阀门的时候，不仅要根据企业的实际情况选择价格适中的阀门，还要满足管道设计的要求，不能顾此失彼，给企业带来经济损失或降低产品质量。

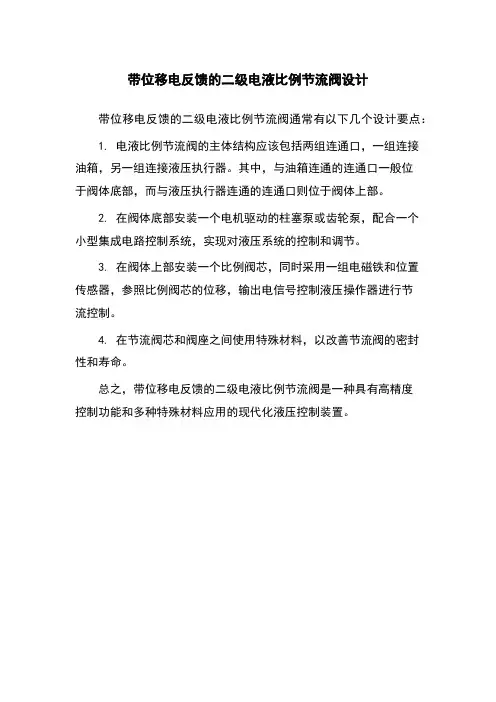

带位移电反馈的二级电液比例节流阀设计
带位移电反馈的二级电液比例节流阀设计带位移电反馈的二级电液比例节流阀通常有以下几个设计要点：
1. 电液比例节流阀的主体结构应该包括两组连通口，一组连接
油箱，另一组连接液压执行器。
其中，与油箱连通的连通口一般位
于阀体底部，而与液压执行器连通的连通口则位于阀体上部。
2. 在阀体底部安装一个电机驱动的柱塞泵或齿轮泵，配合一个
小型集成电路控制系统，实现对液压系统的控制和调节。
3. 在阀体上部安装一个比例阀芯，同时采用一组电磁铁和位置
传感器，参照比例阀芯的位移，输出电信号控制液压操作器进行节
流控制。
4. 在节流阀芯和阀座之间使用特殊材料，以改善节流阀的密封
性和寿命。
总之，带位移电反馈的二级电液比例节流阀是一种具有高精度
控制功能和多种特殊材料应用的现代化液压控制装置。

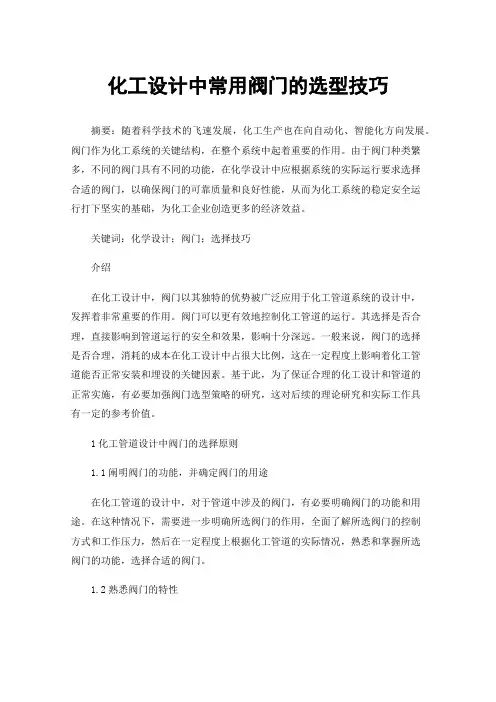

化工设计中常用阀门的选型技巧
化工设计中常用阀门的选型技巧摘要：随着科学技术的飞速发展，化工生产也在向自动化、智能化方向发展。
阀门作为化工系统的关键结构，在整个系统中起着重要的作用。
由于阀门种类繁多，不同的阀门具有不同的功能，在化学设计中应根据系统的实际运行要求选择合适的阀门，以确保阀门的可靠质量和良好性能，从而为化工系统的稳定安全运行打下坚实的基础，为化工企业创造更多的经济效益。
关键词：化学设计；阀门；选择技巧介绍在化工设计中，阀门以其独特的优势被广泛应用于化工管道系统的设计中，发挥着非常重要的作用。
阀门可以更有效地控制化工管道的运行。
其选择是否合理，直接影响到管道运行的安全和效果，影响十分深远。
一般来说，阀门的选择是否合理，消耗的成本在化工设计中占很大比例，这在一定程度上影响着化工管道能否正常安装和埋设的关键因素。
基于此，为了保证合理的化工设计和管道的正常实施，有必要加强阀门选型策略的研究，这对后续的理论研究和实际工作具有一定的参考价值。
1化工管道设计中阀门的选择原则1.1阐明阀门的功能，并确定阀门的用途在化工管道的设计中，对于管道中涉及的阀门，有必要明确阀门的功能和用途。
在这种情况下，需要进一步明确所选阀门的作用，全面了解所选阀门的控制方式和工作压力，然后在一定程度上根据化工管道的实际情况，熟悉和掌握所选阀门的功能，选择合适的阀门。
1.2熟悉阀门的特性在阀门市场上，由于阀门的功能不同，阀门的类型也会有所不同。
对于不同类型的阀门，其特性、生产和应用或多或少会有差异。
基于此，在化工管道的设计中，有必要考虑阀门的特性。
应明确选择的阀门类型，避免使用不合理的阀门，这将影响化工管道运行的安全性和可靠性。
1.3阀口的一致性在化工管道的设计中，对于选用的阀门，必须注意阀口的一致性，以保证选用的阀门能够正常连接和使用，从而在一定程度上保证阀门在化工管道的运行中发挥作用。
1.4注意所选阀门的质量为了保证化工管道的正常运行，在化工管道的设计过程中，要注意所选阀门的质量，严格控制阀门的材质，尽量避免因材质问题影响阀门的质量，进而影响化工管道的正常运行。
节流阀的选型1备课讲稿
节流阀的选型1重庆科技学院《油气集输工程》课程设计报告学院: 石油与天然气工程学院专业班级:油储2012-2学生姓名:郑丽颖学号: 2012443158设计地点（单位） K802 设计题目: 某低温集气站的工艺设计——节流阀选型完成日期： 2014 年 6 月 26日指导教师评语:成绩（五级记分制）:指导教师（签字）:________________摘要节流阀又叫膨胀阀，是一种十分简单的制冷元件，其工作原理是气流产生了焦耳—汤姆逊（J—T）效应。
通过改变节流面积或节流长度以控制流体流量的阀门。
由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，且没有压力补偿措施，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。
在天然气矿场，节流阀被广发用来节流调压和作为经常开关的截止阀门。
本文主要讲述了某低温集气站的工艺设计——节流阀设计选型。
通过提供的天然气井产量、进站压力及进站温度等基本物性资料计算求得节流阀的通径，然后查表选出适合的节流阀用于设计中的节流降温，同时能够防止水合物的生成，达到生产要求。
关键字：节流阀设计计算选型目录摘要 (I)1 绪论 (1)2 设计范围 (2)3 设计参数、工艺流程图的简析 (3)3.1基本数据 (3)3.2天然气相对分子质量 (4)3.3空气相对分子质量 (4)3.4工艺流程简析 (4)4 节流阀公称压力、公称直径计算 (6)4.1天然气的相对密度 (6)4.2求压力以及温度 (7)4.3节流阀直径的计算 (9)5 节流阀选型 06 总结 (16)参考文献 (2)1 绪论节流阀的工作原理是气流产生了焦耳—汤姆逊（J—T）效应，即在节流膨胀时，随压力的变化，为维持焓值不变，其温度也要变化。
节流阀只适用于执行元件负载变化很小且速度稳定性要求不高的场合，因为节流阀的刚度小，节流阀通过改变节流截面或节流长度以控制流体流量的阀门，节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关。
某低温集气站工艺设计之节流阀的选型计算课程设计
某低温集气站工艺设计之节流阀的选型计算课程设计重庆科技学院《油气集输工程》课程设计报告学院:_ 石油与天然气工程学院 _ 专业班级:储运12-02 学生姓名:学号:设计地点（单位）_ 石油与安全科技大楼K804设计题目:_某低温集气站的工艺设计——节流阀选型完成日期： 2015 年 6 月 20日指导教师评语:__________________________________________________________________________________________________________________________________________________________________________________________ __________________________________________________________ _成绩（五级记分制）:________________指导教师（签字）:________________要摘要节流阀是指通过改变流通面积来实现调节介质流量和压力的手动阀门。
本次课程设计我们小组的任务就是结合低温集气站工艺设计所提供的参数与流程图，来确定节流阀的型号规格。
根据给定的进站温度、压力，计算不形成水合物的最大压力降，确定出分两级节流降压。
再根据初始压力、压力降查图得温度降，确定出阀前、阀后的温度。
然后根据所算得的压力与温度算出节流阀的通过直径。
最后结合输送天然气温度、压力、阀的通过直径、所输送天然气的酸性，选出节流阀的规格。
关键词：节流阀低温集气工艺选型计算目录1.引言 (1)2.工艺分析 (2)2.1基础资料 (2)2.2流程图分析 (2)2.3小组任务 (3)3.参数计算 (4)3.1气体相对密度 (4)3.2压力计算 (4)3.3温度计算 (5)3.4阀前后温度、压力表 (6)3.5压缩因子计算 (7)3.6节流阀直径计算 (9)4.节流阀的选型 (12)4.1阀门设计基本参数 (12)4.2阀门的型号 (12)4.3集输工程对阀门的要求 (12)4.4阀门的选用步骤 (13)4.5阀门选型 (13)5.总结 (17)参考文献 (18)1.引言节流阀是指通过改变流通面积来实现调节介质流量和压力的手动阀门。
化工设计中常用阀门的选型方法
标题：化工设计中常用阀门的选型方法原问题描述：阀门选型要点、选型入门资料、选型常识补充说明：阀门的主要功能为启闭、节流、调节流量、隔离设备和管道系统、防止介质倒流、调节和排泄压力等。
阀门也是管路中最复杂的元件，它一般由多个零部件装配而成，技术含量高。
随着石油化工工业的迅速发展，石油化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，运行工况较复杂苛刻，操作温度和压力较高，开工周期长，阀门一旦出现故障，轻者导致介质泄漏，既污染环境又造成经济损失，重者导致装置停工停产，甚至造成恶性事故。
因而，在管道设计中，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。
海友观点整理：1 阀门选型的要点1.1明确阀门在设备或装置中的用途确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等；阀门选用的第一原则是阀门的密封性能要符合介质的要求。
1.2正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能；一般阀门的类型选择如中低压蒸汽选用铜密封面的截止阀，DN200以上的蒸汽用闸阀；循环水总管上用蝶阀，支管上用衬胶闸阀；低压空气总管上用蝶阀，支管上用截止阀；一般液态物料用球阀等。
1.3确定阀门的端部连接在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。
螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。
法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。
焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。
但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合；1.4阀门材质的选择选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科技学院课程设计报告院（系）: 专业班级: 学生: XXX 学号:设计地点（单位）______________ _ ________ __设计题目:__某单井站场工艺设计——节流阀设计计算 _____ 完成日期：年月日指导教师评语: ____________________________________________________________________________________________________________________________ _____________________________________________________________________________________ _______________________________ __________ _成绩（五级记分制）:______ __________指导教师（签字）:________ ________节流阀的设计计算摘要：节流阀是通过改变节流面积或节流长度以控制流体流量的阀门。
由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，且没有压力补偿措施，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。
在天然气矿场，节流阀被广发用来节流调压和作为经常开关的截止阀门。
本文主要讲述了节流阀的设计计算及选型，通过天然气井产量、进站压力及进站温度等基本物性资料求得节流阀的通径，然后查表选出适合的节流阀用于设计中的节流降温。
节流阀在压力降极大的情况下作降低介质压力之用。
关键词：节流阀设计计算选型目录1 绪论2 天然气的基本资料3 天然气的物性计算3.1 天然气的相对密度4 节流阀设计计算4.1 节流阀后的压力和温度4.2 天然气的压缩因子4.3 节流阀的直径5 节流阀的选型6 总结参考文献1 绪论节流阀是通过改变通路截面积或节流长度以控制流体流量的阀门。
节流阀是结构最简单但应用是广泛的流量控制阀,具有价格低廉、调节方便的优点，但由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，且没有压力补偿措施，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。
对于执行元件负载变化大及对速度稳定性要求高的节流调速系统，必须对节流阀进行压力补偿来保持节流阀前后压差不变，从而达到流量稳定。
节流阀的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。
节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。
节流阀供在压力降极大的情况下作降低介质压力之用。
在天然气矿场，节流阀被广发用来节流调压和作为经常开关的截止阀门。
本次设计的课题是低温集气站设计，我们小组主要负责节流阀的设计计算。
节流阀在本次设计中主要起节流降温的作用，为后面换热器降温至分离器的工作温度-20℃做铺垫。
2 天然气的基本资料天然气组成如下表：井口温度：60℃井口压力：16MPa单井产量：5×104m3/d出站压力：6MPa3 天然气基本物性计算3.1 天然气的相对密度S天然气的相对密度是在相同压力和温度下天然气的密度与空气密度之比，即ρρ天空，这是一个无量纲的量。
天然气的相对密度用符号S 表示，则有：（2.1）式中, ρ天、M 天——分别为天然气的密度和相对分子质量；ρ空、M 空——分别为空气的密度和相对分子质量。
3.1.1 天然气的相对分子质量根据课程设计任务书中天然气气体组成（%） 由气体的相对分子质量公式：iiM y M∑= 天然气相对分子质量得: 4426263838410410512512=y y y y y CH CH C H C H C H C H C H C H C H C H M M M M M M ++++天61461422222277+y y y y y +y C H C H N N CO CO H O H OC C M M M M M M ++++++空气空气=天M 16⨯77.76%+30⨯9.74%+44⨯4.85%+(58⨯1.54%+58⨯1.24%) +(72⨯0.27%+72⨯0.44%)+86⨯0.34%+100⨯0.37%+28⨯1.27% +44⨯1.39%+28.97⨯0.68%+18⨯0.10%= 21.47==M S M ρρ天天空空3.1.2 空气相对分子质量查表得到空气的相对分子质量是28.973.1.3 天然气的相对密度由： =21.47M 天=28.97M 空得：21.47===21.4728.97M S M 天空4 节流阀设计计算4.1 节流阀后的压力和温度4.1.1 节流阀后的压力由于天然气的相对密度S 为0.74，近似地看做0.7，求节流阀后压力参照图4.1。
图4.1 相对密度为0.7的天然气在不形成水 合物的条件下允许达到的膨胀程度1）节流阀1后的压力：由基础知料可知，井口温度：60℃；井口压力：16MPa ，即节流阀1前的温度和压力分别为t 1=60℃；P 1=16MPa 。
查图4.1在该条件下，不形成水合物的天然气最终压力取为11MPa ，即经过节流阀1节流后的压力P 2为11MPa 。
则经过节流阀1后的压力降为：1216115P P P MPa∆=-=-=2）节流阀7后的压力：已知，节流阀7之前的温度压力不变，故节流阀7前的温度和压力分别为t2=44℃；P2=11MPa。
查图4.1在该条件下，不形成水合物的天然气最终压力为6MPa（符合要求），即经过节流阀7节流后的压力P3=6MPa。
则经过节流阀7后的压力降为：231165aP P P MP∆=-=-=4.1.2 节流阀后的温度图4.2 给定压力降所引起的温度降1）节流阀1后的温度：令经节流阀1节流后的温度为t2，查图4.2在压降ΔP=5MPa,初压P1=16MPa的条件下，温度降Δt=16℃。
则经过节流阀1节流后的温度为：21601644t t t=-∆=-=℃2）节流阀7后的温度：令经节流阀7节流后的温度为t 3，查图4.2在压降ΔP=5MPa ，初压P 2=11MPa 的条件下，温度降Δt=20℃。
则经过节流阀7节流后的温度为：32t =t -t=44-20=24 ℃总结节流阀前后的压力及温度得下表：表4.1 节流阀前后的压力及温度图4.3 压缩因子专用图版（可延伸）1）节流阀1：已知井口天然气的相对密度为0.74，即节流阀1前的天然气相对密度S1=0.74；天然气压力P1=16MPa；天然气温度t1=60℃由图4.3延伸得：Z1= 0.68 2）节流阀7：已知节流阀7前的天然气相对密度0.74；天然气压力11MPa；天然气温度为44℃由图4.3延伸得：Z7= 0.76总结得天然气流经不同位置节流阀的压缩因子如下表：表4.2 不同位置天然气压缩因子序号节流阀1节流阀7压缩因子0.680.764.3 节流阀的直径在天然气矿场，节流阀被广发用来节流调压和作为经常开关的截止阀门。
1）当P 2/P 1>0.53时，属于非临界流动，用下面公式来计算节流阀的通过直径： 0.2380.4760212Q S Z T d 3304p p p ⎛⎫⎛⎫=⨯ ⎪ ⎪-⎝⎭⎝⎭计（） （4.1） 2）当P 2/P 1<0.53时，属于临界流动，用下面公式来计算节流阀的通过直径： ()0.4760.2380Q d S Z T 1591⎛⎫=⨯ ⎪⎝⎭计 （4.2）式中 d 计——节流阀的计算直径，mm ；0Q ——流过节流阀的气体流量，3m d ；12P P 、——分别为阀前、阀后的压力，MPa （绝）；S ——气体的相对密度；T ——阀前的气体温度，K ；Z ——气体的压缩系数。
为了满足调节的要求，节流阀的开启度宜处于半开状态，所以将d计除以（1-φ），并令φ=0.5（φ为节流阀的开启度）这样，节流阀的通过直径为：d d d 2d 10.5φ===-计计计， 即选用节流阀的通过直径为计算直径的1.5~2倍。
4.3.1 节流阀1的直径由P 2/P 1=11/16=0.688>0.53可知，该处天然气属非临界流动，选用公式（4.1）得节流阀1计算直径为：()0.2380.4760212d =3304Q SZT P P P ⎛⎫⎛⎫⨯ ⎪ ⎪ ⎪-⎝⎭⎝⎭计()()0.2380.47640.740.68602735103304111611⎛⎫⨯⨯+⎛⎫⨯=⨯ ⎪ ⎪ ⎪-⎝⎭⎝⎭4.751= 则节流阀1通过直径为：2 4.7519.50d mm =⨯=4.3.2 节流阀7的直径由P 3/P 2=6/11=0.545>0.53可知,该处天然气属非临界流动，选用公式（4.1）得节流阀7计算直径为：()0.2380.4760212d =3304Q SZT P P P ⎛⎫⎛⎫⨯ ⎪ ⎪ ⎪-⎝⎭⎝⎭计()()0.2380.47640.740.764427351033046116⎛⎫⨯⨯+⎛⎫⨯=⨯ ⎪ ⎪ ⎪-⎝⎭⎝⎭5.570= 则节流阀1通过直径为：d 2 5.57011.14mm =⨯=总结得两个节流阀的通过直径如下表：5 节流阀的选型简单来说，节流阀按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。
图5.1 J44Y-160、J44Y-220、L44Y-160、L44Y-220型截止（节流）阀表5.1 截止（节流）阀性能参数表5.2a 截止（节流）阀的结构尺寸及质量表5.2b 截止（节流）阀的结构尺寸及质量表5.3 主要零件材料由表3-1、表3-3可得，节流阀1（16MPa；9.50mmGO）节流阀7（11MPa；11.14mm）的选定型号见下表：表5.4 选定的设备型号型号释义：L44Y-160：节流阀、手柄传动、法兰连接、角式、密封面材料为硬质合金、公称压力16MPa、阀体材料为碳素钢。
6 总结本次课程设计课题为某单井站场工艺设计，由于甲烷含量低于90%，因此，该工艺流程应该设计为低温集气站，而我们小组主要负责节流阀的设计计算。
尽管最初拿到课题的时候稍显茫然，但是在小组中对课题进行了深刻分析后，明显理解了我们需要做什么，我们应该做什么。
由基础的物性计算得出的数据着手，并参考课本及设计手册得出节流阀设计计算的主要设计步骤：通过天然气井井口给定的压力温度和出站压力确定天然气的相对密度、压缩因子、压力降和最终温度等，带入公式求得节流阀的通过直径，并由此选出节流阀的使用型号用于生产。
课程设计不同于实验课上感性地接收知识，也不同于课堂中理性地学习课本理论知识，在设计过程过自己所学习的知识去探索设计过程。
没有书本中一步一步地指示，只能自己去感悟并着手设计。
