安全阀的正确使用、选型和定压
安全阀的设置和选用
05
安全阀在特定行业中的应用
安全阀在石油化工行业的应用
安全阀在石油化工行业的应用包括锅炉、压力容器等设备
• 保证生产过程的稳定性
• 减少事故风险
石油化工行业对安全阀的性能和可靠性要求较高
• 保证设备的安全运行
• 防止泄漏事故发生
安全阀在电力行业的应用
电力行业对安
全阀的安全性
和稳定性要求
较高
安全阀在电力
安全阀的选型与安装
选择合适类型和规格的安全阀
• 根据设备特性和工艺要求
• 考虑安全阀的性能和可靠性
安全阀的安装应符合规范
• 便于观察和操作
• 减少压力损失和泄漏
安全阀的安装高度和方向应适当
• 便于维护和检修
• 减少安全隐患
⌛️
03
安全阀的性能测用标准试验介质进行性能测试
• 保证安全阀的性能始终符合要求
• 减少安全隐患
对安全阀的密封部件和弹簧进行保养
• 保证安全阀的性能和可靠性
• 延长安全阀的使用寿命
安全阀的故障诊断与处理
根据安全阀的运行状况和异常现象进行故障诊断
• 判断故障原因
• 制定处理方案
对安全阀的故障部件进行更换或维修
• 保证安全阀的正常运行
• 减少生产损失
• 当设备内部压力达到设定压力时
• 阀门被顶开，释放压力
• 压力降低后，阀门自动关闭
• 安全阀可以自动调整释放压力
• 以适应设备内部压力的变化
安全阀在工业过程中的重要作用
保证设备的安全运行
• 避免因压力过高而导致的设备损坏
• 防止泄漏事故发生
维持设备的正常运行
• 防止压力过低而影响设备的性能
安全阀设计和选用
气阻力降,如排放火炬动背压 50kPa（表压），包括排放总管阻力降
20kPa，高空火炬阻力降 30kPa 之和。如果排放总管比较长阻力降大
于 20kPa，或高空火炬大于 30kPa，动背压会产生变化。安全阀背压
指的是安全泄放后，压力释放在管线中产生的压力，所以楼主说的排
放大气的安全阀就不存在后路产生压力，也就是说接大气的安全阀背
闭系统的管道，马赫数取 0.5～0.7。马赫数的计算：
Ma u / ua ， ua 103
kpd g
式中 Ma——马赫数；
ua——声速，m/s； u——物料速度，m/s；
pd——物料压力，MPa；
排放管道压力较低，压力降计算公式应选用可压缩流体的压力
降计算公式。
不同 k 值时的气体特性系数 C 值
标准规定的排放压力上限值，单位为兆帕（MPa）；代号为 Pdr。
安全阀相关计算
全启式安全阀（即 h≥1/4dt），A=π/4dt2
微启式安全阀（即 h＜1/20dt），平面型密封面 A=πdvh，锥面型密封
面 A=πdt h sinΦ
1) 压缩气体系统的安全泄放量的计算
Ws = 2.83×10-3 ρg υ d2
4. 排放压力（泄放压力）：阀瓣达到规定开启高度时进口侧的 压力,即安全阀的阀芯升到最大高度后阀入口处的压力。泄放压力等 于设定压力加超压。
5. 回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排 出时的进口压力。（安全阀起跳后，随着被保护系统内压力的下降， 阀芯重新回到阀座时的压力。）回座压力是表征安全阀使用品质的一 个重要参数，一般要求它至少为工作压力 80％，上限以不产生阀瓣 频繁跳动为宜。
2
k 1
pd k 1

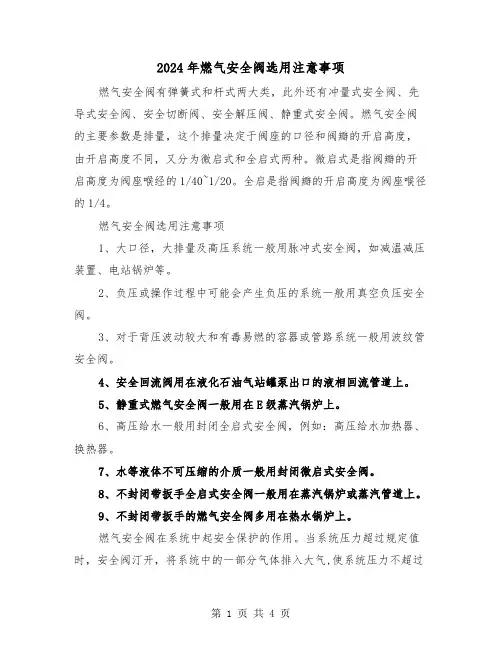

2024年燃气安全阀选用注意事项(2篇)
2024年燃气安全阀选用注意事项燃气安全阀有弹簧式和杆式两大类，此外还有冲量式安全阀、先导式安全阀、安全切断阀、安全解压阀、静重式安全阀。
燃气安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。
微启式是指阀瓣的开启高度为阀座喉经的1/40~1/20。
全启是指阀瓣的开启高度为阀座喉径的1/4。
燃气安全阀选用注意事项1、大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等。
2、负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。
3、对于背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。
4、安全回流阀用在液化石油气站罐泵出口的液相回流管道上。
5、静重式燃气安全阀一般用在E级蒸汽锅炉上。
6、高压给水一般用封闭全启式安全阀，例如：高压给水加热器、换热器。
7、水等液体不可压缩的介质一般用封闭微启式安全阀。
8、不封闭带扳手全启式安全阀一般用在蒸汽锅炉或蒸汽管道上。
9、不封闭带扳手的燃气安全阀多用在热水锅炉上。
燃气安全阀在系统中起安全保护的作用。
当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气,使系统压力不超过允许值，目的是系统不因压力过高而发生事故。
燃气安全阀俗称为溢流阀。
燃气安全阀的公称压力是由操作压力决定的，使用温度的范围也是由操作压力决定的。
由计算出来的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定燃气安全阀的材质和结构型式，再根据燃气安全阀泄放量计算出燃气安全阀的喉径。
2024年燃气安全阀选用注意事项（2）燃气安全阀是燃气系统中非常重要的保护装置，它的主要作用是在燃气管道中自动控制燃气的流量和压力，确保燃气系统的安全运行。
选择合适的燃气安全阀对于保障燃气系统的安全性至关重要。
以下是2024年选择燃气安全阀时需要注意的几个方面。
1. 符合标准和规范在选择燃气安全阀时，首先要确保该安全阀符合国家或地方相关标准和规范的要求。
安全阀定压的规定(3篇)
第1篇一、概述安全阀是一种重要的安全保护装置，主要用于锅炉、压力容器、管道等设备，在设备内部介质压力超过规定值时，自动开启并排放介质，防止设备因压力过高而造成损坏或爆炸，确保人员安全和设备运行。
安全阀的定压工作对于确保其有效性和可靠性至关重要。
以下为安全阀定压的规定。
二、安全阀定压的基本原则1. 定压依据：安全阀的定压应以设备可承受的最高压力为基准，即安全阀定压为正常工作压力的1.1倍。
2. 定压范围：安全阀的定压应在铭牌注明的弹簧工作压力级范围内进行调整。
3. 定压方法：根据工作压力和客户提供的整定压力进行定压，选择合适的弹簧进行装配，调整调节螺套，将压力调整到规定的定压值。
4. 定压条件：调整时的介质条件，如介质种类、温度等应尽可能接近实际运行条件。
三、安全阀定压的具体要求1. 固定式压力容器（1）当固定式压力容器上只装一只安全阀时，安全阀的开启压力不应大于该容器的设计压力，且安全阀的密封试验压力应大于压力容器的最高工作压力。
（2）当固定式压力容器安装多个安全阀时，其中一只安全阀的开启压力不得大于压力容器的设计压力，其余安全阀的开启压力可适当提高，但不得超过设计压力的1.05倍。
2. 移动式压力容器（液化气体和汽车罐体）（1）安全阀的开启压力应为罐体设计压力的1.05倍。
（2）安全阀的额定排放压力不得超过罐体设计压力的1.2倍。
（3）安全阀的回座压力不低于开启压力的0.8倍。
（4）开启高度应不小于阀座喉径的1/4。
（5）低温型罐车的安全阀开启压力不得超过罐体的设计压力。
3. 锅炉（1）锅筒（锅壳）及过热器上的安全阀整定压力应按表1进行调整。
（2）省煤器、再热器、直流锅炉启动分离器的安全阀整定压力为装设地点工作压力的1.1倍。
（3）整定压力偏差：当整定压力小于等于0.5MPa时为0.015MPa，当整定压力为0.5～2.3MPa时为3%整定压力，当整定压力为2.3～7.0MPa时为0.07MPa，当整定压力大于7.0MPa时为1%整定压力。
安全阀的设置和选用
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1 安全阀的设置凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。
《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于的压力容器。
2、顶部操作压力大于的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
6、在两端有可能关闭，而导致升压的液化烃管道上，应设安全阀或采取其他安全措施。
安全阀规定
安全阀计算、选型与设置规定1总则1.1 目的在石油化工生产过程中，为了防止由于生产事故等造成生产系统压力超过设备和管道的设计压力而发生爆炸事故，应在设备或管道上设置安全阀。
安全阀为一种自动阀门。
它不借助任何外力，而是利用介质本身的力来排出额定数量的流体，以防止系统内压力超过预定的安全值。
当压力恢复正常后，阀门再行关闭并阻止介质继续流出。
在工艺和工艺系统专业的设计中，安全阀的设计内容，主要指安全阀的排放量计算和安全阀的设置两个方面。
按照国际惯例安全阀的喷嘴面积的计算和选型是由制造商来完成的，所以有关这方面的内容列入附录中。
1.2 适用范围本规定仅适用于石油化工装置及系统的安全阀选用设计。
不适用于其它行业。
对于安全阀的描述在国际上多遵循美国的ASME标准，在该标准中“安全阀”指仅用于蒸汽或气体工况的泄压设施，而用“安全泄压阀”表示包含安全阀、泄压阀、安全泄压阀在内的全部泄压设施。
由于历史的原因，在我国是用“安全阀”代表了ASME的安全泄压阀的含义。
本规定仍按现行的国家标准来命名，以安全阀代表ASME的安全泄压阀的全部含义，不再区分安全阀、泄压阀、安全泄压阀。
术语、符号2.1 安全阀几何尺寸特性2.1.1实际排放面积（排放面积）(The actual discharge area) 实际排放面积是实际测定的决定阀门流量的最小净面积。
对微启式安全阀即为帘面积；对全启式安全阀即为喷嘴面积。
2.1.2帘面积(The curtain area) 帘面积是当阀瓣在阀座上升起时，在其密封面之间形成的圆柱形或圆锥形通道的面积。
2.1.3喷嘴面积(The nozzle area) 也称喷嘴喉部面积，是指喷嘴的最小横截面积。
2.1.4入口尺寸(The inlet size) 除特别说明外，均指安全阀进口的公称管道尺寸。
2.1.5出口尺寸(The outlet size) 除特别说明外，均指安全阀出口的公称管道尺寸。
2.1.6开启高度(lift) 是当安全阀排放时，阀瓣离开关闭位置的实际升程。
安全阀的设置及选用
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门,即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道.安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放,以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1 安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合.3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道.5、由于不凝气的累积产生超压的容器.6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下，由于泵出口止回阀的泄漏,则在泵的入口管道上设置安全阀。
1.2 《石油化工企业设计防火规范》的规定，在不正常条件下,可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外)。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时,上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀,可能超出设计压力的设备。
安全阀的正确使用、选型和定压
安全阀的正确使用、选型和定压安全阀是一种用于保护管道、容器等设备的过压保护装置，其作用是在管道内部压力超出设定值时，通过打开阀门，将多余的压力释放出来，以保证管道或容器的安全运行。
正确使用、选型和定压是保证安全阀正常工作的重要环节。
正确使用安全阀需要注意以下几点。
首先，安全阀的安装位置应选择在管道或容器的最高点，并且安全阀应垂直安装，以防止管道中积聚液态介质对阀门的影响。
其次，安装安全阀时，必须保证其周围没有任何堵塞物，防止其他物质进入安全阀内部，影响其正常工作。
另外，安全阀的排放口应向安全区域排放，避免直接对人员和设备产生危害，同时还应避免排放口处于密闭空间，以免增加排放压力。
最后，安全阀的定期检测和维护也非常重要。
定期检测安全阀是否正常开启、关闭以及是否存在泄漏等问题，确保其在需要时能够准确地起到过压保护的作用。
在安全阀的选型方面，需要根据工作压力、工作介质和管道口径等因素进行合理选择。
选型时需要参考相关标准和规范，以确保所选定的安全阀能够满足设备的过压保护需求。
定压是指设定安全阀的开启压力值。
在确定定压时，需要考虑设备的工作压力、工作介质的特性以及安全阀的额定压力和流量等。
定压过高可能导致安全阀频繁开启，对设备造成影响，而定压过低则无法及时保护设备的安全。
因此，在设定定压时需要权衡以上因素，选择一个合适的值。
综上所述，正确使用、选型和定压是保证安全阀正常工作的关键环节。
在使用安全阀时，需要严格按照相关要求进行安装和排放，定期进行检测和维护，保证其能够在需要时准确地起到过压保护的作用。
在选型和定压时，需要综合考虑设备的工作条件和安全要求，选择合适的安全阀类型并设定合理的开启压力值。
只有在正确使用、选型和定压的基础上，安全阀才能够发挥其应有的作用，确保设备的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅供参考[整理]
安全管理文书
安全阀的正确使用、选型和定压
日期：__________________
单位：__________________
第1 页共4 页
安全阀的正确使用、选型和定压
安全阀是锅炉压力容器以及所有承压设备的重要安全附件之一，它是一种自动阀门，当承压设备超过允许的工作压力后，安全阀自动开启，排放出多余的介质。
当压力降到允许的工作压力后，安全阀自动关闭，设备正常运行。
由此可见安全阀在承压设备安全运行中起着很重要的作用。
笔者在从事安全阀校验工作中发现有不少用户如何对安全阀的正
确使用、选型和定压上缺少认识，甚至什么叫安全阀都不懂。
在此笔者经过十几年的工作经验谈谈自己的看法。
一、安全阀的选型
1、小型汽水两用锅炉不得采用弹簧式安全阀
根据小型和常压热水锅炉安全监察规程规定应当采用水封式安全
装置，而且水封管的直径不得小于25mm，其有效水柱高度不得超过4m 且只允许负偏差，也可选用静重式安全阀。
2、蒸汽锅炉应选用弹簧全启式安全阀
大家知道，微启式安全阀的开启高度与压力的大小成比例，开启的动作缓慢，它的开启高度只是全启式安全阀的六到十分之一，如果在压力突然升高的情况下不能快速释放蒸汽，因而不能快速降压，这样很容易造成危险。
3、盛装有毒、易燃或介质昂贵的压力容器应选用封闭式安全阀
安全阀在运行中泄漏或动作时，由于安全阀外部不封闭，内部零件之间存在微小间隙的结构特点介质除通过排放管排放外，少量的介质会通过零件之间的微小间隙泄漏出事，这不仅造成了浪费又容易发生事故。
第 2 页共 4 页
二、安全阀的工作压力与设备工况不相适应
安全阀的各种规格性能与一定的工作范围相关联的，具有相关的灵敏度和可靠性。
每一只安全阀都备一定的工作压力级，也就是说在一定的工作范围内才能正常工作。
如果说此定压力不在压力级范围之内，安全阀将不可能调到规定的开启压力，即使调到规定的开启压力安全阀也不可能正常工作。
三、安装方面的问题
1、安全阀的排放管出口高于安全阀的排放口从而排放管内积水，导致了安全阀锈蚀而产生泄漏。
2、安全阀的排放管未接到安全地点，安全阀的排放管正对着马路和行人，一旦安全阀泄压将会烫伤行人带来事故急患。
3、排放管未必要的支撑，使其负载不合理地加在安全阀的阀体上，使安全阀的同心度遭到破坏，弹簧的预紧力不能均匀地作用在密封面上，也导致了安全阀的泄漏。
四、安全阀的整定压力确定不当
按规程规定蒸汽锅炉的整定压力应按照规程规定来确定它的整定
压力，压力容器应按照压力容器的规程来确定它的整定压力，有不少用户并没有按照规程的规定来确定它的整定压力。
笔者认为除非是因为强度不足而降低压力使用它的整定压力，否则锅炉安全阀的整定压力应以各额定工作压力作为调整依据，压力容器应以设计压力作为调整依据，而不该以生产工艺或管网系统要求的使用用力为调整依据。
第 3 页共 4 页
