三相鼠笼式异步电动机检修一三相异步电动机的工作原理及结构1、结构三相异步电动机的种类很多，但各类三相异步电动机的基本结构是相同的，它们都由定子和转子这两大基本部分组成，在定子和转子之间具有一定的气隙。
此外，还有端盖、轴承、接线盒、吊环等其他附件，如图所示。
封闭式三相笼型异步电动机结构图1—轴承；2—前端盖；3—转轴；4—接线盒；5—吊环；6—定子铁心；7—转子；8—定子绕组；9—机座；10—后端盖；11—风罩；12—风扇1．定子部分定子是用来产生旋转磁场的。
三相电动机的定子一般由外壳、定子铁心、定子绕组等部分组成。
（1）外壳三相电动机外壳包括机座、端盖、轴承盖、接线盒及吊环等部件。
机座：铸铁或铸钢浇铸成型，它的作用是保护和固定三相电动机的定子绕组。
中、小型三相电动机的机座还有两个端盖支承着转子，它是三相电动机机械结构的重要组成部分。
通常，机座的外表要求散热性能好，所以一般都铸有散热片。
端盖：用铸铁或铸钢浇铸成型，它的作用是把转子固定在定子内腔中心，使转子能够在定子中均匀地旋转。
轴承盖：也是铸铁或铸钢浇铸成型的，它的作用是固定转子，使转子不能轴向移动，另外起存放润滑油和保护轴承的作用。
接线盒：一般是用铸铁浇铸，其作用是保护和固定绕组的引出线端子。
吊环：一般是用铸钢制造，安装在机座的上端，用来起吊、搬抬三相电动机。
（2）定子铁心异步电动机定子铁心是电动机磁路的一部分，由0.35mm～0.5mm厚表面涂有绝缘漆的薄硅钢片叠压而成，如图所示。
由于硅钢片较薄而且片与片之间是绝缘的，所以减少了由于交变磁通通过而引起的铁心涡流损耗。
铁心内圆有均匀分布的槽口，用来嵌放定子绕圈。
（a）定子铁心（b）定子冲片定子铁心及冲片示意图（3）定子绕组定子绕组是三相电动机的电路部分，三相电动机有三相绕组，通入三相对称电流时，就会产生旋转磁场。
三相绕组由三个彼此独立的绕组组成，且每个绕组又由若干线圈连接而成。
每个绕组即为一相，每个绕组在空间相差120°电角度。
三相异步电动机检修方法
绕线型转子铁心槽内
用绝缘导线构成三相 绕组,绕组旳三个出线 端接到三个滑环上,而 滑环固定在转子轴上, 三个滑环彼此绝缘,与 轴也绝缘,经过三个电 刷与外部连通
三相异步电机旳类型
鼠笼式转子构造示意图
1、检修前准备
三相异步电机旳工作原理
1、检修前准备
定子三相对称绕组通 入三相对称电流产生 旋转磁场
三相异步电动机 机座中心高
磁极数 机座长度代号
三相电动机旳铭牌数据
1、检修前准备
异步电动机产品名称代号
产品名称 异步电动机
新代号 Y
绕线式异步电动机
YR
防爆型异步电动机
YB
高起动转矩异步电动机 YQ
中文意义 异 异绕 异爆 异起
老代号 J、JO JR、JRO JB、JBO JQ、JQO
三相电动机旳铭牌数据
〈2〉测量相间绝 缘电阻
一般使用兆欧表
学习子情境2:电机修理
电机维修工具与测量仪表 三相异步电机故障分类 定子绕组故障检修 转子绕组故障检修 机械部分故障检修
电机维修工具与测量仪表
1-手工工具
维修工具
2-量具
2、电机修理
榔头 打板 划线板 压线板 刮线刀 清槽刀
塞尺 钢板尺 半径量规 游标卡尺 外径千分尺
转子绕组故障检修
笼型转子故障
2、电机修理
转子绕组故障
1、断条原因
绕线型转子故障
2、转子绝缘下降
3、转子并接头铜套开焊
4、滑环故障
机械部分故障检修
2、电机修理
故障 分类
铁心故障旳检修 轴承故障旳检修 机座和端盖旳故障修理
机械部分故障检修
铁心故障旳检修
2、电机修理
[整理]三相鼠笼式异步电动机大修
![[整理]三相鼠笼式异步电动机大修](https://img.taocdn.com/s3/m/ba3398294431b90d6c85c764.png)
项目一、JO2-42-4型三相鼠笼式异步电动机大修一、项目要求三相交流鼠笼式异步电动机在做拖动时，由于使用不当或其他原因导致定子绕组全部损坏，需对此电动机作大修处理。
大修后经测试能达到各种技术指标要求，并能正常投入运行。
1、时间要求：30学时2、质量要求：能够准确恢复原电机的各种技术参数。
额定功率5.5千瓦，1440转/分，额定电流11.3A，温升75°C，空载电流3.8---4.3A。
三相绕组相间绝缘：500兆欧以上，三相绕组对地绝缘：500兆欧以上3、安全要求：严格按照安全操作规程进行项目操作。
4、文明要求：自觉按照文明生产规则进行项目操作。
5、环保要求：努力按照环境保护要求进行项目操作。
（根据本校自身教学场地或企业生产环境制定出各项目操作规程）二、项目分析这是机电一体化最基础的项目，在进行此项目之前必须了解三相异步电动机的基本工作原理和结构。
通过实际操作使学员正确掌握电动机的拆装方法，掌握三相鼠笼式异步电动机定子绕组重绕及嵌线工艺和如何增强绝缘的工艺要求，掌握对电动机空载运行的参数测试，掌握对电动机空载运行时典型故障的判断及处理方法。
要很好地完成此项目，必须对电动机做好以下四个环节的工作：（1）、拆卸（2）、修理（3）、安装（4）、测试1、电动机定子绕组的拆卸：电动机的结构示意图三相交流鼠笼式异步电动机在其结构上，主要由定子和转子两部分组成：（1）定子：定子是电机的固定部分，由定子铁芯、定子绕组、机座和端盖等部分组成。
（3）转子：转子是电机的转动部分，导磁产生转子感应电动势、电磁转矩，拖动负载。
在对电动机进行拆卸前，要对其结构有所了解并掌握正确拆卸方法。
不能盲目开展拆卸操作。
拆卸时要按照正确顺序进行避免造成部件损坏。
拆卸方法及要点：（1）拆卸外风扇罩及外风扇（把外风扇与转轴固定的螺钉或风扇的卡环螺钉拧开即可拆下）（2）拆下后轴承外盖与后轴承内盖固定的三颗螺钉，去下后轴承外盖。
（3）拧下固定后端盖和前端盖的固定螺钉。
任务三三相交流异步电动机的拆装制定三相鼠笼式异步电动机的拆装
任务三三相交流异步电动机的拆装制定三相鼠笼式异步电动机的拆装
拆卸异步电动机的步骤如下：
1. 先将电机与负载分离，拆下电机的连接管线及伸缩接头。
2. 用扳手、镊子等工具拆卸电机定子盖板；
3. 拆下转子铁芯上的风扇，拆卸转子的定位轴承；
4. 检查定子绕组，如发现绕组短路、断路、过热等情况，应更换；
5. 拆卸转子铁芯，必要时需使用拉环、机械拔工具将定子从转子上拆下；
6. 清洗电机各部件，检查电机轴承悬挂件等零件，如有损坏应及时更换。
7. 组装时应按拆卸顺序进行，注意检查电机各部件是否灰尘、异物等杂质，特别是电机轴承必不可少的润滑油好是否添加充足。
总之，拆卸异步电动机需要细心认真，注意安全，任何拆卸步骤出现问题应及时停止处理。
如果不了解电机的拆卸维护，最好找专业的技术人员进行处理。
三相笼型异步电动机的拆卸
三相笼型异步电动机的拆卸
拆卸三相笼型异步电动机是一个需要谨慎对待的过程，需要按照以下步骤进行：
1. 准备工作，在开始拆卸之前，首先要确保电动机已经断开电源，并且附近没有其他危险物品。
准备好必要的工具，例如扳手、螺丝刀、吊车等。
2. 拆除外部部件，首先要将电动机外部的保护罩、风扇等部件拆卸下来，通常这些部件是用螺丝固定在电动机上的，需要使用相应的工具进行拆卸。
3. 断开电气连接，在拆卸电动机之前，需要将电动机与电源的连接线拆卸下来，并且做好标记，以便后期安装时能够正确连接。
4. 卸下定子，定子是电动机的一个重要部件，需要将定子从电动机中小心取出，通常需要使用专用的工具和技术，确保不损坏定子。
5. 取出转子，转子是另一个重要部件，需要小心翼翼地取出，
避免损坏转子表面的绕组和绝缘。
6. 检查和清洁，在拆卸完成后，需要对电动机的各个部件进行检查，确保没有损坏或者磨损严重的地方，同时还要对电动机进行清洁，去除积聚的灰尘和污垢。
7. 包装和存放，拆卸完成后，需要将电动机的各个部件进行分类包装，并且妥善存放，以免造成损坏或丢失。
总的来说，拆卸三相笼型异步电动机是一个需要细心操作的过程，需要遵循相关的操作规程和安全操作规定，以确保拆卸过程顺利进行，并且不会对电动机造成损坏。
三相异步电动机的拆装及检测汇总

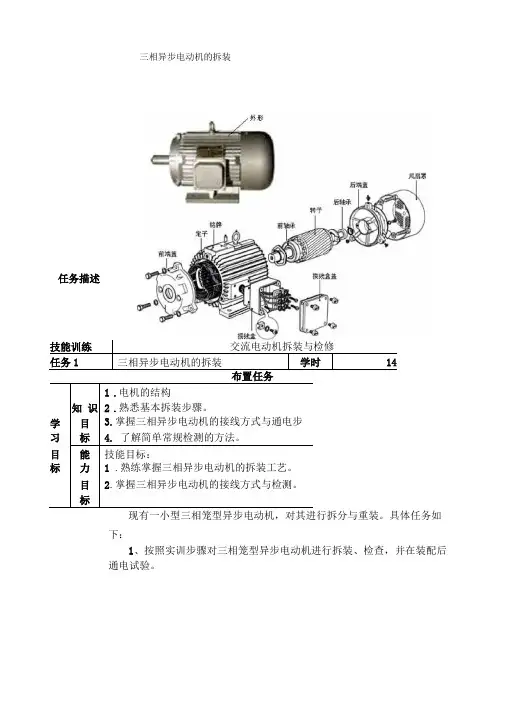

三相异步电动机的拆装技能训练交流电动机拆装与检修任务1三相异步电动机的拆装学时14布置任务知识1.电机的结构2.熟悉基本拆装步骤。
学目 3.掌握三相异步电动机的接线方式与通电步骤。
习标 4. 了解简单常规检测的方法。
目能技能目标：标力 1 .熟练掌握三相异步电动机的拆装工艺。
目2.掌握三相异步电动机的接线方式与检测。
标现有一小型三相笼型异步电动机，对其进行拆分与重装。
具体任务如下：1、按照实训步骤对三相笼型异步电动机进行拆装、检查，并在装配后通电试验。
任务描述信息单欧姆挡的使用（1）选择合适的倍率。
在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。
最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
（2）使用前要调零。
（3）不能带电测量。
（4）被测电阻不能有并联支路。
（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。
这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
万用表使用时应该水平着放。
红表笔插在+孔内，黑表笔插入-孔内。
测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。
事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程。
有表针迅速偏转到底的情况，应该立即断开电路，进行检查。
最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V市电电压而损坏。
三、钳形电流表钳形电流表就是将可以开合的磁路套在载有被测电流的导体上测量电流值的仪表。
通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。
此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。
三相异步电机的拆装与检修(doc 14页)(正式版)
实训一异步电机的拆装与检修一、三相异步电机的拆装对电机进行定期保养、维护和检修时，首先需要将其拆装。
如果拆装方法不当，就会造成部分部件损坏，引发新的故障。
因此，正确拆装电机是确保维修质量的前提。
在学习维修电机时，应优先学会正确的拆装技术。
（一）三相异步电机的拆卸1．拆卸前的准备(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做绝缘处理。
(b)备齐拆卸工具，特别是拉具、套筒等专用工具。
(c)熟悉被拆电机的结构特点及拆装要领。
(d)测量并记录联轴器或皮带轮与轴台间的距离。
(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。
2．拆卸步骤借助图1-1-1所示，简述拆卸步骤：(a)卸皮带轮或联轴器,拆电机尾部风扇罩。
(b)卸下定位键或螺丝，并拆下风扇。
(c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。
图1-1-1电机拆卸步骤(d)用木板垫在转轴前端，将转子连同后端盖一起用锤子从止口中敲出。
(e)抽出转子。
(f)将木方伸进定子铁心顶住前端盖，再用锤子敲击木方卸下前端盖，最后拆卸前后轴承及轴承内盖。
3．主要部件的拆卸方法(a)皮带轮（或联轴器）的拆卸:先在皮带轮（或联轴器）的轴伸端（联轴端）做好尺寸标记，然后旋松皮带轮上的固定螺丝或敲去定位销，给皮带轮（或联轴器）的内孔和转轴结合处加入煤油，稍等渗透后，使锈蚀的部分松动，再用拉具将皮带轮（或联轴器）缓慢拉出，如图1-1-2所示。
若拉不出，可用喷灯急火在皮带轮外侧轴套四周加热，加热时需用石棉或湿布把轴包好，并向轴上不断浇冷水，以免使其随同外套膨胀，影响皮带轮的拉出。
注意：加热温度不能过高，时间不能过长，以防变形。
(a)皮带轮的位置标法 (b)用拉具拆卸皮带轮图1-1-2 拆卸皮带轮(b)轴承的拆卸:轴承的拆卸可采取以下三种方法。
用拉具进行拆卸拆卸时拉具钩爪一定要抓牢轴承内圈，以免损坏轴承，如图1-1-3所示。
三相异步电动机拆装与维护--现场施工
教师评价：现场施工评价表附件10
2.用兆欧表测量电动机绕组之间和绕组与地之间的绝缘电阻，应 符合技术要求。 3.根据电动机的名牌数（如电压、电流和接线方式）进行接线。 4.测量电动机的空载电流。 5.测量电动机转速。 6.电动机经测试符合要求回复运行，交付使用 7.在试车过程中遇到问题进行记录解决。
技能训练检测两小组相互考核
3.能正确完成通电试车。 掌握通电试车的基本步骤和注意事项→通过查阅资料完成电动机故障排查和分析
一、三相异步电动机的拆卸
查阅有关资料，学习相关操作方法，进行实际操作，完成下列问题。 参考资料《维修电工技能训练》第五版184-203页内容
切断电源→拆卸皮带轮→拆卸风扇→拆卸轴伸 端端盖→拆卸前端盖→抽出转子→拆卸轴承→重 新装配→检查绝缘电阻→检查接线→通电试车
验收问题记录
整改措施
完成时间
备注
2.以小组为单位认真填写三相笼型异步电动机拆装维护任务验收报告。
工程项名称
施工单位/地址
联系人/电话
建设单位/地址
联系人/电话
项目负责人
施工周期
工程概况
完成时间
存在问题
材料移交
改进措施
验收结果
主观评价
客观测试
施工质量
六、评价
以小组为单位，展示本组安装成果。根据评分标准进行评分。 评分标准附件9
清洗装配轴承
1.清洗轴承。检查轴承质量，如果质量不好，按型号更换。反之继续使用。 2.将孔腔内按标注加入润滑脂，用敲打法将轴承再装到轴上。
装配 接线测试
1.按取出转子的反向装入转子，注意转子一定不要碰伤绕组。 2.按拆卸前端盖、后端盖、风叶、风罩和联轴器的方法。
