变压器直流电阻和介质损耗试验word版本

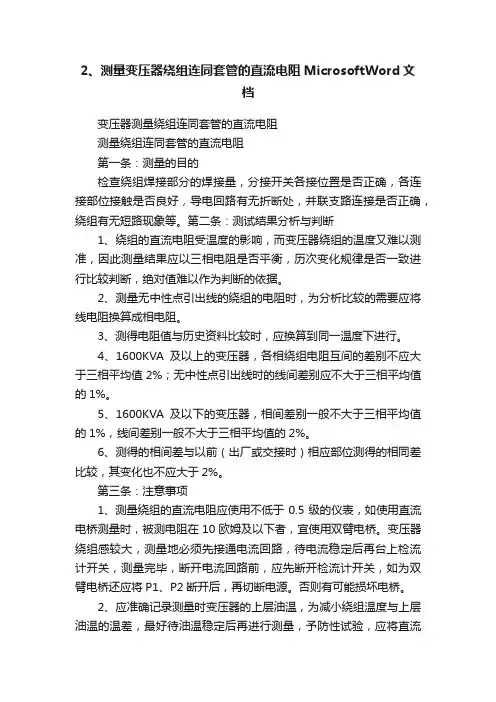

2、测量变压器绕组连同套管的直流电阻MicrosoftWord文档
2、测量变压器绕组连同套管的直流电阻MicrosoftWord文档变压器测量绕组连同套管的直流电阻测量绕组连同套管的直流电阻第一条：测量的目的检查绕组焊接部分的焊接量，分接开关各接位置是否正确，各连接部位接触是否良好，导电回路有无折断处，并联支路连接是否正确，绕组有无短路现象等。
第二条：测试结果分析与判断1、绕组的直流电阻受温度的影响，而变压器绕组的温度又难以测准，因此测量结果应以三相电阻是否平衡，历次变化规律是否一致进行比较判断，绝对值难以作为判断的依据。
2、测量无中性点引出线的绕组的电阻时，为分析比较的需要应将线电阻换算成相电阻。
3、测得电阻值与历史资料比较时，应换算到同一温度下进行。
4、1600KVA及以上的变压器，各相绕组电阻互间的差别不应大于三相平均值2%；无中性点引出线时的线间差别应不大于三相平均值的1%。
5、1600KVA及以下的变压器，相间差别一般不大于三相平均值的1%，线间差别一般不大于三相平均值的2%。
6、测得的相间差与以前（出厂或交接时）相应部位测得的相同差比较，其变化也不应大于2%。
第三条：注意事项1、测量绕组的直流电阻应使用不低于0.5级的仪表，如使用直流电桥测量时，被测电阻在10欧姆及以下者，宜使用双臂电桥。
变压器绕组感较大，测量地必须先接通电流回路，待电流稳定后再台上检流计开关，测量完毕，断开电流回路前，应先断开检流计开关，如为双臂电桥还应将P1、P2断开后，再切断电源。
否则有可能损坏电桥。
2、应准确记录测量时变压器的上层油温，为减小绕组温度与上层油温的温差，最好待油温稳定后再进行测量，予防性试验，应将直流电阻测量放在绝缘试验之后进行。
3、测量时非被测绕组必须开路，使用单臂电桥测量时，应从实际电阻中减去引线的电阻，用双臂电桥测量时，所有测量引线的电阻值和对称性应符合仪表厂家的规定，使用高灵敏检流计测量时，测量引线，套管椿头应避免阳光直接照射，以免因热电势致使检流计指示不稳。
(完整word)电力变压器试验记录
A
B
C
原刻度
吸上/VA
释放/VA)
返回系数
原刻
度
吸上/VA
释放/VA）
返回系数
原刻
度
吸上/VA
释放/VA）
返回系数
6．整定值：
7．补充意见及结论:
调试人员：审核：年月日
____型的反延时电流继电器调试
工程名称:高压柜号：系统图号：
1．基本资料
相别
名称
A
B
C
安装标号
出厂号
制造厂
线圈绝缘电阻（MΩ）
安装标号：
厂号:
CT变比：
安装标号：
厂号:
CT变比：
安装标号：
厂号：
CT变比:
1．一般性检查符合规程要求
2．执行元件DZ检验：
动作电压：V返回电压：V
动作电压：V返回电压:V
动作电压：V返回电压：V
3．启动元件Q的检验设计整定电流A
刻度
（A）
吸上电流（A）
返回电流（A）
返回
系数
刻度
(A）
吸上电流（A）
电力变压器试验记录
工程名称：安装地点:系统图号：
一．铭牌资料
型式
容量（kVA）
额定电压(kV)
额定电流(A)
接线组别
短路阻抗（％)
厂号
二．线圈的绝缘电阻（MΩ）：兆欧表电压：V温度：℃天气：
一次
对地
二次星接对地
二次角
1对地
二次角
2对地
一次对二次星
一次对二次角1
一次对二次角2
二次星角1间
二次星角2间
二次角角间
电力变压器常规试验项目及目的
电力变压器常规试验项目及目的电力系统中变压器经常由于设备存在缺陷而引起许多故障，必须对进场设备进行常规性试验，从而保证人身、设备安全十分重要。
一、电力变压器试验（GB50150-2021 8. 0. 1）1、变压器绕组直流电阻的测量（简称直流电阻测试）使用仪器直流电阻测试仪试验目的：检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；2、变压器变比的测量测量变比目的：验证变压器的电压变换是否符合规定值，达到设计值；开关各引出线的接线是否正确，可初步判断变压器是否再匝间短路现象等。
3、绕组绝缘电阻、吸收比、极化指数及铁芯的绝缘电阻的测量(2500V、 5000V兆欧表)试验目的是测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法，测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等。
4、测试绕组连同套管的介质损耗因素 tanδ及其电容量(自动介损测试仪)测量 tanδ是一种使用较多而且对判断绝缘较为有效的方法，通过测量 tanδ可以反映出绝缘的一系列缺陷，如绝缘受潮、油或浸渍物脏污或劣化变质，绝缘中有气隙发生放电等。
5、直流泄漏电流测试(直流发生器、微安表)直流泄漏试验的电压一般那比兆欧表电压高，并可任意调节，因而它比兆欧表发现缺陷的有效性高，能灵敏地反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂绝缘油劣化、绝缘的沿面炭化等。
6、绕组所有分接的电压比（变压器变比综合测试仪）利用变比电桥能够很方便的测量出被试变压器的变压比。
7、校核三相变压器的组别和单相变压器的极性（万用表或直流毫伏表、电压表、相位表）由于变压器的绕组在一次线圈、二次线圈间存在着极性关系，当几个绕组互相连接组合时，无论接成串联或并联，都必须知道极性才能正确进行。
变压器接线组别是并列运行的重要条件之一，若参加并列运行的变压器接线组别不一致，将出现不能允许的环流。
变压器直流电阻和介质损耗试验
讲义变压器泄露电流试验1、工作目的检查变压器绝缘整体受潮，部件表面受潮或脏污，以及贯穿性的集中缺陷。
2、工作器材准备温度计、湿度计、放电棒、万用表、直流发生器。
3、工作接线图4、工作步骤（1）将变压器各绕组引线断开，将试验高压引线接至被测绕组，其他非被测的绕组短路接地。
（2）按接线图（如图1所示）准备试验，保证所有试验设备、仪表仪器接线正确、指示正确。
（3）记录顶层油温及环境温度和湿度。
（4）将直流电源输出加在被试变压器绕组上，测量时，加压到试验电压，待1 min后读取泄漏电流值。
（5）被测绕组试验完毕，将电压降为零，切断电源，必须充分放电后再进行拆线操作。
5、工作标准（1）试验电压见下表现的缺陷也基本一致，只是由于直流泄漏电流测量所加电压高，因而能发现在较高电压作用下才暴露的缺陷，故由泄漏电流换算成的绝缘电阻值应与兆欧表所测值相近。
（3）500 kV变压器的泄漏电流一般不大于30μA。
（4）任一级试验电压时，泄漏电流的指示不应有剧烈摆动。
6、综合分析方法及注意事项（1）工作危险点分析1）测量前应断开变压器与引线的连接，并应有明显断开点。
2）变压器试验前应充分放电，防止残余电荷对试验人员的伤害。
3）为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护。
负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
4）接地线应牢固可靠。
5）注意对试验完毕的变压器绕组必须充分放电。
6）进行直流泄漏电流试验过程中，如发现泄漏电流随时间急剧增长或有异常放电现象时，应立即停止试验，并断开电源，将被测变压器绕组接地，充分放电后，再进行检查。
（2）注意事项1）分级绝缘变压器试验电压应按被试绕组电压等级的标准，但不能超过中性点绝缘的耐压水平。
2）高压引线应使用屏蔽线以避免引线泄漏电流对结果的影响，高压引线不应产生电晕。
3）微安表应在高压端测量。
4）负极性直流电压下对绝缘的考核更严格，应采用负极性。
变压器直流电阻试验分析
变压器直流电阻试验分析发表时间：2019-04-09T09:55:57.973Z 来源：《建筑学研究前沿》2018年第34期作者：萨其日拉图[导读] 变压器单体试验过程中，必须测量变压器每个绕组的直流电阻，这样能有效地检查出绕组焊接质量，分接开关接触是否良好萨其日拉图中铁十二局集团电气化工程有限公司天津市 300304摘要：变压器单体试验过程中，必须测量变压器每个绕组的直流电阻，这样能有效地检查出绕组焊接质量，分接开关接触是否良好，引出线及绕组有无折断、关联支路是否正确、层间有无短路等缺陷。
还有变压器的损耗主要包括铜耗和铁耗。
铜耗就是绕组直流电阻上的损耗，铜耗Pcu=I^2*R，R为直流电阻，I为绕组电流。
有上述可见，直流电阻是变压器单体试验的重要项目之一。
这里主要分析直流电阻测量方法与对测量过程中出现的的问题提出了解决的方法。
关键词：变压器，直流电阻，不平衡率，分析一.测量直流电阻的标准、目的、影响测量变压器绕组直流电阻标准：对于配电变压器，绕组直流电阻不平衡率：相为不大于4%，线为不大于2%；对于电力变压器，绕组直流电阻的不平衡率：相为不大于2%（有中性点引出时），线为不大于1%（无中性点引出时），如果由于线材及引线结构等原因而使直流电阻不平衡率超过上述规定，除应在生产记录实测值外，还应写明引起这一偏差的原因。
使用单位应与同温度下的出厂实测值进行比较，其偏差应不大于2%。
目的：检查变压器引出线及绕组焊接点是否良好、检查引线与套管、引线与分接开关是否连接好，分接开关的实际位置与相是否一致，关联支路是否正确、层间有无短路等缺陷，检查三相电阻是否平衡一致，能否符合国家标准等。
影响：变压器实际运行中如果直流电阻不平衡会使变压器相间或相对地间产生循环电流，可能会使变压器不对称运行，对设备或电力系统造成损失。
二.直流电阻测量方法1. 直流电阻测试仪法将直流电阻测试仪的四个端子（分别为正、负电流端子和正、负电压端子），一对导线作为电流输出线，另一组导线把被测试电阻上的电压引入多用表进行测量，由于电压线的电流很小，可消除接触电阻以及连线电阻对测量的影响，这样所测试得到的数据很接近真实电阻值。
《变压器试验规范》(参考Word)
首先，要用高压兆欧表来测量变压器绕组的绝缘电阻和吸收比，再用直流电阻快速测试仪来测量绕组的直流电阻，用全自动变比组别测试仪来测量绕组所有分接的电压比，用变压器空载负载特性测试仪来测量变压器的空载电流和空载损耗、短路阻抗和负载损耗，用变压器有载开关测试仪来测量有载分接开关的过渡电阻、切换时间等参数，用全自动绝缘油介电强度测试仪来测量变压器油的介电强度，用全自动抗干扰异频介损测试仪来测量绕组和电容性导管的介损值，用色谱分析仪对变压器油中的溶解气体进行色谱分析。
对上述所得试验参数进行综合分析确认合格后，可以利用直流高压发生器或者交直流高压试验变压器对变压器的绝缘导管和绕组进行直流泄露试验，最后才能利用工频交流高压试验变压器对变压器进行交流耐压试验。
至此，电力变压器的有关试验项目才宣告完成！1.0.1 电力变压器的试验项目，应包括下列内容： 1 绝缘油试验； 2 测量绕组连同套管的直流电阻； 3 检查所有分接头的电压比； 4 检查变压器的三相接线组别和单相变压器引出线的极性； 5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻； 6 非纯瓷套管的试验； 7 有载调压切换装置的检查和试验； 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9 测量绕组连同套管的介质损耗角正切值 tanδ； 10 测量绕组连同套管的直流泄漏电流； 11 变压器绕组变形试验； 12 绕组连同套管的交流耐压试验； 13 绕组连同套管的长时感应电压试验带局部放电试验； 14 额定电压下的冲击合闸试验； 15 检查相位；注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行：1 容量为1600kVA 及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行； 2 干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行； 1.0.2 油浸式变压器中绝缘油的试验，应符合下列规定： 1 绝缘油的试验类别应符合本标准中表20.0.2 的规定；试验项目及标准应符合本标准中表20.0.1 的规定。
变压器介损及电容量测试
影响tanδ的因素
试验电压的影响 良好绝缘的tanδ不随电压的升高而明显增加。若绝缘内部有缺陷，则其tanδ将随试验电压的升高而明显增加。
1
2
变压器介损及电容量测试
检查试验接线是否正确、接触是否良好；
将瓷套表面擦干净；
采用不同试验方法。
排除干扰影响；
调整试验引线与试品的夹角，尽量接近90度；
9 介损异常处理
3
由于a、b间电压没有完全
4
抵消，因此M型电桥也称为
5
不平衡电桥。Uw测量的是绝
6
对值，小介损时电压很低，
7
难以保证测量精度。
8
4 各种电桥的的原理
变压器介损及电容量测试
01
03
05
06
绕组连同套管的tanδ和电容值
电容型套管的tanδ和电容值
5 试验项目
变压器介损及电容量测试
变压器介损及电容量测试
高、中、低压绕组
－
反接法
－
变压器介损及电容量测试
试验项目
变压器介损及电容量测试
试验项目 绕组连同套管的tanδ和电容值 不拆一次引线 将被试绕组短接接地充分放电。 被试绕组需首末端短接后加压。 施加电压 绕组电压10kV以上：10kV 绕组电压10kV以下：Un
变压器介损及电容量测试
5 试验项目
电容型套管的tanδ和电容值 拆开套管末屏接地片（线） 与被试套管相连的所有绕组端子短接后接介损测试仪高压端，其余绕组端子均接地，套管末屏接介损测试仪，正接线测量 施加电压10kV
变压器介损及电容量测试
变压器介损及电容量测试
试验项目
电容型套管的tanδ和电容值 如果电容型套管末屏对地绝缘电阻小于1000
介质损耗因数及直流电阻率测试现场作业指导及应用
介质损耗因数/体积电阻率测试现场作业指导及应用一、概述 1.适用范围本方法综合阐述了运行矿物绝缘油介质损耗因数/体积电阻率的现场测试方法。
2.引用标准GB/T 5654-2007 液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量 GB/T 4756 石油液体手工取样法GB/T 7595-2008 运行中变压器油质量标准 二、相关知识点 1.介质损耗因数介质损耗因数又称介质损耗角正切。
在交变电场的作用下，电介质内流过的电流可分为两部分，一是无能量损耗的无功电容电流Ic ，二是有能量损耗的有功电流IR ，其合成电流为I 。
I 与电压U 的相位差非90°，而是比90°小δ角，此角称为介质损耗角，损耗角的正切（tan δ）就是介质损耗因数。
2.直流电阻率根据欧姆定律，两电极间液体的体积电阻等于施加于试液接触的两电极间直流电压与流过电极的电流之比，其大小应与电极向距成正比、电极面积成反比，比例常数即为液体介质的体积电阻率，其物理意义是单位正方体液体的体积电阻。
即 SL I U R ⨯==ρ 变换上式得)113.0(0C IURK L S R===ρ 式中——被试液体的体积电阻，Ω；——两电极间所加直流电压，V ； ——两电极间流过直流电流，A ； ——被试液体的体积电阻率，Ω·m ； S ——电极面积，㎡ L ——电极间距，m ； K ——电极常数（S/L ），m ； C0——空电极电容，pF ；由于液体的体积电阻率测定与测试电场强度、充电时间、液体温度等测试条件因素有关，因此，除特别指定外，电力用油体积电阻率是指“规定温度下，测试电场强度为（250±50）V/mm ，时间60s ”条件下的测定值。
3.测试意义矿物绝缘油的介质损耗因数和体积电阻率对判断新袖的精制、净化程度，运行中油的老化程度、受污染的程度，以及判断变压器绝缘特性的好坏，都有着重要的意义，它是作为监测绝缘油的重要电气性能指标之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器直流电阻和介质损耗试验
讲
义
变压器泄露电流试验
1、工作目的
检查变压器绝缘整体受潮，部件表面受潮或脏污，以及贯穿性的集中缺陷。
2、工作器材准备
温度计、湿度计、放电棒、万用表、直流发生器。
3、工作接线图
4、工作步骤
（1）将变压器各绕组引线断开，将试验高压引线接至被测绕组，其他非被测的绕组短路接地。
（2）按接线图（如图1所示）准备试验，保证所有试验设备、仪表仪器接线正确、指示正确。
（3）记录顶层油温及环境温度和湿度。
（4）将直流电源输出加在被试变压器绕组上，测量时，加压到试验电压，待1 min后读取泄漏电流值。
（5）被测绕组试验完毕，将电压降为零，切断电源，必须充分放电后再进行拆线操作。
5、工作标准
现的缺陷也基本一致，只是由于直流泄漏电流测量所加电压高，因而能发现在较高电压作用下才暴露的缺陷，故由泄漏电流换算成的绝缘电阻值应与兆欧表所测值相近。
（3）500 kV变压器的泄漏电流一般不大于30μA。
（4）任一级试验电压时，泄漏电流的指示不应有剧烈摆动。
6、综合分析方法及注意事项
（1）工作危险点分析
1）测量前应断开变压器与引线的连接，并应有明显断开点。
2）变压器试验前应充分放电，防止残余电荷对试验人员的伤害。
3）为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护。
负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
4）接地线应牢固可靠。
5）注意对试验完毕的变压器绕组必须充分放电。
6）进行直流泄漏电流试验过程中，如发现泄漏电流随时间急剧增长或有异常放电现象时，应立即停止试验，并断开电源，将被测变压器绕组接地，充分放电后，再进行检查。
（2）注意事项
1）分级绝缘变压器试验电压应按被试绕组电压等级的标准，但不能超过中性点绝缘的耐压水平。
2）高压引线应使用屏蔽线以避免引线泄漏电流对结果的影响，高压引线不应产生电晕。
3）微安表应在高压端测量。
4）负极性直流电压下对绝缘的考核更严格，应采用负极性。
5）由于出厂试验一般不进行直流泄漏测量，直流泄漏电流值应符合有关标准规定，并为以后预试比较判断留存依据。
6）如果泄漏电流异常，可采用干燥或加屏蔽等方法加以消除。
变压器绕组连同套管的介质损耗因数测量
1、工作目的
发现变压器绕组绝缘整体受潮程度。
2、工作器材准备
介质损耗测试仪、试验警示围栏、标示牌、安全带、绝缘绳、低压验电笔、拆线工具、湿温度计、放电棒、接地线、短路铜导线、高压引线、低压引线。
3、工作接线图
图1介质损耗因数测试试验接线示意图
4、工作步骤
1. 试验前准备工作。
1)布置安全措施；
2)对变压器一、二次绕组充分放电；
3)试验前应将变压器套管外绝缘清扫干净；
4)测量并记录顶层油温及环境温度和湿度。
2．试验接线。
1)将介质损耗测试仪接地端接地。
2)二次绕组短路接地、非测量绕组套管末屏接地；
3)高压绕组短路接高压芯线；
4)两人接取电源线，并用万用表测量电压是否正常，测试电源盘继电器
是否正常工作；
5)复查接线；
6)接通电源。
3．试验测试过程，参数设定。
1)打开介质损耗测试仪，在菜单中选取反接法；
2)对于额定电压10KV及以上的变压器为10KV，对于额定电压10KV及
以上的变压器，试验电压不超过绕组的额定电压；
3)打开高压允许开关，进行升压，
4)测试介质损耗，
5)填写试验报告。
4．测量结束的整理工作。
1)关闭高压允许开关，抄录数据；
2)关闭介质损耗测试仪，切断试验电源；
3)用放电棒对变压器一次绕组充分放电；
4)收线，整理现场。
5、工作标准
1）当变压器电压等级为35kV 及以上且容量在 8000kVA及以上时，应测量介质损耗角正切值tanδ ；
2 ）被测绕组的tanδ 值不应大于产品出厂试验值的130%；
3 ）当测量时的温度与产品出厂试验温度不符合时，可按下表换算到同
一温度时的数值进行比较。
2测量温度以上层油温为准；
6、综合分析方法及注意事项
（1）注意事项
1）介质损耗测量能发现变压器整体受潮、绝缘油劣化、严重的局部缺陷等，但对于大型变压器的局部缺陷而言，其灵敏度较低。
2)在试验中高压测试线电压为10 kV,应注意对地绝缘问题。
（2）常见问题
1）介损偏大或不稳定。
可能挂钩或测试夹子接触不良，接地不良等。
仪器接地应尽量靠近被试品。
另外判断是否受到强干扰
影响。
2）介损值偏小。
通常测量电容很小的试品时受到T型网络影响，通过改变测试线角度，擦拭烘干设备表面等措施加以改善。
另外也可能受干扰影响。
3）仪器不能升压。
用万用表测量自激电压输出，检查C2下端接地是否打开，检查中间变压器尾端X是否接地。
4）轻载或过载。
检查高压测试线是否击穿，芯线是否断线，芯线与屏蔽是否短路。
5）反接线电容偏大。
反接线时测试夹对地附加电容会带来测量误差，可采用全屏蔽的测试线提高测量精度。
