产品名称TSY-1型土工布透水性测定仪
土工布垂直渗透系数测定仪器
土工合成材料垂直渗透系数测定仪器土工合成材料垂直渗透系数土工合成材料是一种新型的岩士工程材料。
它以人工合成的聚合物，如塑料、化纤、合成橡胶等为原料，制成各种类型的产品，置于土体内部、表面或各层土体之间，发挥加强或保护土体的作用。
土工合成材料可分为土工织物、土工膜、特种土工合成材料和复合型士工合成材料等类型。
目前已广泛应用于水利、电力、公路、铁路、建筑、海港、采矿、军工等工程的各个领域。
土工织物，也称土工纤维或土工布，它是由合成纤维通过针刺或编织而成的透水性土工合成材料。
具有优秀的过滤、排水、隔离、加筋、防护作用，具有重量轻、抗拉强度高、渗透性好、耐高温、抗冷冻、耐老化、耐腐蚀的特性。
土工织物的渗透特性是土工织物水力学特性的重要特征之一，能反映水在土工布空隙中泳移的一种特性参数，在过滤标准及其它有关水力学设计中，也是一项不可缺少的重要指标。
垂直渗透系数则是其中主要的一项参数指标当土工布用做反滤材料时，水流的方向垂直于土工布的平面，要求它既能阻止土颗粒随水流失，又要求它具有一定的透水性。
透水性主要用垂直渗透系数来表示。
垂直渗透系数测定测定土工布垂直渗透系数，一般采用恒水头法测定。
即在系列恒定水头下，测定水流垂直通过单层、无负荷的土工布及其有关产品的流速指数及其他渗透特性。
原理如下图所示。
DW1320系列土工合成材料垂直渗透仪早在2000年初期，国内就已经开始重视土工合成材料在水利公路等一些列工程中的应用，陆续也出现各式各样的土工合成材料检测仪器。
土工布透水性测定仪就是那个时候设计制造的用于测定土工布垂直渗透系数的仪器。
1.DW1320N土工布透水性测定仪技术参数：型号DW1320N测量方法恒水头法最大水头差250mm水头差精度±1mm夹持内径50±1mm计时器0~99.99s电源AC 220V50Hz外形尺寸540×520×800mm重量20kg仪器特点：适用于测试土工布的垂直渗透性能；●最大水头差250mm，水头差读数精确至1mm；●具有计时功能，可设置收集时间，方便测量计时；●安装方便，便于操作。
聚丙烯长丝土工布的制备及性能研究
聚丙烯长丝土工布的制备及性能研究黄顺伟;钱晓明;周觅【摘要】本文提出了一种新的聚丙烯长丝土工布生产方法:选用高强无捻聚丙烯长丝纤维,利用静电分丝原理进行分丝,进而摆丝成网、针刺加固制备聚丙烯长丝土工布.主要探讨了分丝效果对最终产品质量的影响,并对制成样品的克重、厚度、拉伸强度、撕破强度、顶破强度、垂直渗透性、有效孔径进行了测试分析.结果表明,样品的各项性能均超出国家标准要求,综合性能与市场现有产品相比具有较好的应用潜力.%This paper presents a new method of producing polypropylene filament geotextiles: select high strength twistless polypropylene filament as raw material; separate the filaments by an electrostatic separator;form a uniform fiber web and then consolidate on needle, punching machine. This paper mainly discusses the influence of the separated filaments on the end product quality. And a series of indexes, i.e., the surface density, thickness, tensile strength, tear strength, bursting strength, vertical permeability and effective pore size of the prepared fabric, are tested and analyzed. Results indicate that all the performance indexes have exceeded the national standard, which have greater application potential than the existing products on market.【期刊名称】《纺织导报》【年(卷),期】2018(000)001【总页数】3页(P71-73)【关键词】聚丙烯长丝;土工布;工艺;性能【作者】黄顺伟;钱晓明;周觅【作者单位】天津工业大学纺织学院;天津工业大学纺织学院;天津工业大学纺织学院【正文语种】中文【中图分类】TS174.8土工布是一种用于土木工程基础设施建设的基础材料，属于土工合成材料的一类。

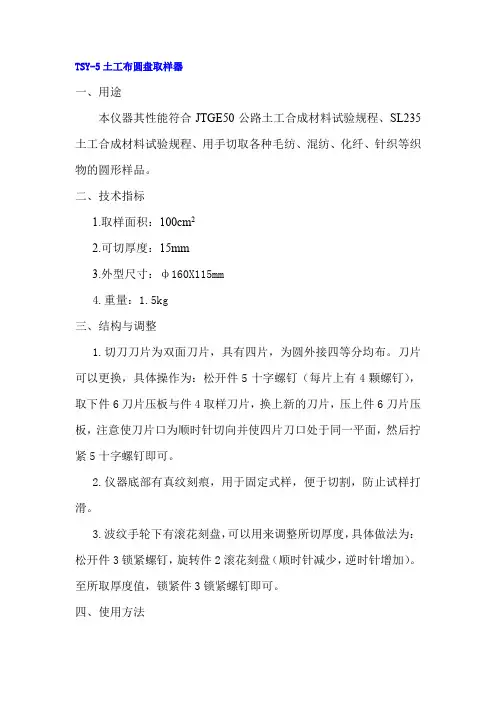

TSY-5土工布圆盘取样器
TSY-5土工布圆盘取样器
一、用途
本仪器其性能符合JTGE50公路土工合成材料试验规程、SL235土工合成材料试验规程、用手切取各种毛纺、混纺、化纤、针织等织物的圆形样品。
二、技术指标
1.取样面积：100cm2
2.可切厚度：15mm
3.外型尺寸：ф160X115mm
4.重量：1.5kg
三、结构与调整
1.切刀刀片为双面刀片，具有四片，为圆外接四等分均布。
刀片可以更换，具体操作为：松开件5十字螺钉（每片上有4颗螺钉），取下件6刀片压板与件4取样刀片，换上新的刀片，压上件6刀片压板，注意使刀片口为顺时针切向并使四片刀口处于同一平面，然后拧紧5十字螺钉即可。
2.仪器底部有真纹刻痕，用于固定式样，便于切割，防止试样打滑。
3.波纹手轮下有滚花刻盘，可以用来调整所切厚度，具体做法为：松开件3锁紧螺钉，旋转件2滚花刻盘（顺时针减少，逆时针增加）。
至所取厚度值，锁紧件3锁紧螺钉即可。
四、使用方法
1.取待裁织物，量好厚度，按上述调整好取样器刻盘。
2.将待织物平铺软木垫上，将圆盘取样器放在织物上，一手扶住外罩7，一手握住波纹手轮1，并旋加一定压力，然后顺时针旋转波纹手轮1（转角>90度）即可将圆试样截取。
五、注意事项
1.本仪器刀片刀口很锋利，使用中不得将手放在底部，以免损伤。
2.本仪器裁取试样应在软木垫上进行，仪器不用时擦拭干净，置于仪器盒中，以免仪器损坏。
使用一段时间后如刀片不锋利，按3.1条更换刀片。
装箱单。
TSY-36型土工布CBR顶破试验仪操作规程
TSY-36型土工布CBR顶破试验仪操作规程
一、将制备好的试验放入环形夹具内，使试样在自然状态下拧紧夹具，以避免试样在顶压过程中滑动或破坏。
二、将夹好试样的环形夹具对中放于试验机上，设定试验机满量程范围，使试样最大顶破强力在满量程负荷的30%~90%范围内，按相关规范要求设定顶压杆的下降速度。
三、安以下步骤设置控制面板：
功能——定制测试方案——测试力衰减值——入口力——回车速度——试验速度——确认
四、按“▼”键放下顶杆与试样接触，按“启动”开始试验，试验结束，记录试验结果，按“▲”键，升起顶杆，取下试样。
土工布垂直渗透仪安全操作及保养规程
土工布垂直渗透仪安全操作及保养规程概述土工布垂直渗透仪是一种用于测量土工布垂直渗透能力的实验设备。
正确的操作和保养对于获得准确可靠的实验数据至关重要。
本文档将介绍土工布垂直渗透仪的安全操作和保养规程，以确保操作人员和实验设备的安全，同时延长设备寿命和维护实验数据的有效性。
安全操作规程环境准备在进行任何实验之前，必须保证实验环境符合以下要求：1.土工布垂直渗透仪应该在干燥、洁净、无震动和稳定的实验室内进行。
2.实验室温度应该在15℃35℃之间，相对湿度应该在30%85%之间。
3.动力源应该被正确地接地，所有的电气设备均应符合相关标准和要求。
4.干燥的压缩空气，可以通过空气压缩机获得。
操作流程1.确定实验规范和测试要求，并准备所需的土工布和试验室设备。
2.将土工布垂直渗透仪放置于水平平台上。
3.打开设备电源，按下设备面板上的“开关”按钮，设备将自动进入待机状态。
4.打开压缩空气开关，供气压力应该在0.1MPa~0.5MPa之间。
5.调节设备上的电磁阀，控制水的流速。
6.调节设备上的测量器，记录并处理数据。
7.实验完成后，关闭压缩空气开关和电源开关。
8.清洗和维护土工布垂直渗透仪，将其放回原处。
安全事项1.具有相关技术培训和操作证书的人员可以使用土工布垂直渗透仪。
2.水和压缩空气应该被严格控制以避免设备受到损坏，需按照实验操作规程进行控制。
3.如果设备发生故障或异常，应立即关闭电源和停止实验，并寻求专业技术支持和服务。
4.维修或更换设备部件应该由经过特别培训的专业维修人员进行。
5.实验结论应该经过科学严谨的数据分析和解释，并应用到实际工程项目中。
保养规程土工布垂直渗透仪的保养对于确保实验数据质量和设备安全非常重要。
下面是一些普遍的保养步骤：1.实验结束后，关闭气源和电源开关，清洁试验台。
2.定期清洗和维护设备的主要部件，例如电磁阀、喷嘴和传感器，并且清除水垢和杂质。
3.经常检查设备的电线、电源和其他部件的连接性和质量，并根据需要更换。
TSY-1土工布透水性测定仪
产品名称：土工布透水性测定仪，土工布垂直渗透仪，土工合成材料透水性测定仪
沧州智晟试验仪器厂向您推荐的土工布透水性测定仪是我厂在国内最先自行研发成功并投入运行的产品之一,我厂凭着对“土工布透水性测定仪”精湛的工艺技术，配备出色的售后服务，让该仪器在国内市场畅销数十年,经过多年的努力，我厂已是各大科研单位，学校，企业用户的首选供应商。
技术电话：(0317-*******QQ：2292848476)
一、土工布透水性测定仪是运用JIGAOTEST系统设计研发的一款用来检测土工合成材料及相关复合材料在垂直方向水流透过率的测试设备。
二、【适用范围】：用于土工织物及复合材料垂直渗透性能的测试。
【相关标准】：GB/T15789、JTGE50、SL/T235、ISO11058、ASTMD4716
二、土工布透水性测定仪原理
在规定条件下，测定垂直通过单层土工布的水流量。
三、主要技术参数
1.最大水头压差：250mmH2O(2450Pa)
2.夹持器内径：ф50±0.5mm
3.试样最大厚度：20mm
4.时间计数器：0~99.99
5.温度计范围：0~50
6.量筒：1000mL(10mL)
7.电源：220v
8.仪器外形：400X500X850mm
9.重量：25kg。
土工布透水性测定仪用途
土工布透水性测定仪用途土工布透水性测定仪是一种用于测试土工布透水性能的仪器设备。
它的作用是测定土工布在不同压力梯度下的透水性能。
土工布是一种特殊的纺织材料，具有较高的透水性能。
透水性是土工布的一个重要性能指标，它直接关系到土工布在工程中的实际应用效果。
因此，土工布透水性测定仪对于评价土工布的性能和质量具有重要的意义。
土工布透水性测定仪的用途主要包括以下几个方面：1. 土工布材料的研究和开发。
通过对土工布透水性能的测定，可以评估不同材料的透水性能差异，为土工布材料的选择和开发提供参考依据。
不同种类的土工布具有不同的透水性能，通过透水性测定可以找到适合不同工程需要的土工布材料。
2. 工程设计和施工。
土工布透水性测定仪可以用于工程建设中的土工布应用设计和施工过程的控制。
透水性能是评价土工布是否具有良好的过滤和排水能力的关键指标。
通过透水性测定，可以了解土工布材料在工程应力环境下的透水性能，为工程设计和施工提供依据。
根据测定结果，可以调整土工布的使用方式和施工参数，确保土工布在工程中发挥正常的过滤和排水作用。
3. 工程质量检测和验收。
土工布透水性测定仪可以用于工程质量检测和验收过程中对土工布透水性能的测定。
对于土工布在工程中的具体应用，需要对其透水性能进行检测和评估。
透水性测定仪可以提供定量的透水性能参数，为工程质量检验和验收提供科学依据。
根据测定结果，可以判断土工布材料是否符合预期的透水性能要求，从而保证工程质量。
总之，土工布透水性测定仪是一种对土工布透水性能进行定量测定的专用仪器。
它在土工布材料的研究和开发、工程设计和施工、工程质量检测和验收等方面具有重要的应用价值。
通过土工布透水性测定仪的应用，可以评估土工布材料的透水性能，并根据测定结果进行相应的调整和控制，以实现工程应用要求。
同时，土工布透水性测定仪的使用还可以为土工布的工程应用提供科学依据，保证工程质量和效果。
TSY-19型土工布厚度测量仪表操作规程
TSY-19型土工布厚度测量仪表操作规程1. 引言TSY-19型土工布厚度测量仪表是一种用于测量土工布厚度的设备。
本操作规程旨在说明该仪表的正确使用方法，以确保准确测量土工布厚度并保证操作人员的安全。
2. 仪表介绍TSY-19型土工布厚度测量仪表是一种便携式设备，由以下主要部件组成：- 测量仪表主机：包含显示屏、控制按钮和数据记录功能。
- 探头：通过接触土工布表面进行厚度测量。
- 电源供应：可使用电池或外部电源。
3. 操作步骤步骤一：准备工作1. 检查仪表是否完好无损，如有损坏请勿使用。
2. 确保仪表电源已连接或电池已安装并具有足够电量。
步骤二：测量前的准备1. 将仪表置于平稳的工作台上，确保不会受到外界干扰。
2. 打开仪表主机，并确认显示屏上的操作界面正常显示。
步骤三：进行测量1. 将探头紧贴土工布表面，确保与土工布有适当的接触。
2. 按下仪表主机上的测量按钮，仪表将开始测量土工布的厚度。
3. 在测量过程中，仪表将实时显示厚度测量结果，并自动记录数据。
4. 等待测量完成后，仪表会显示最终的测量结果。
步骤四：处理测量数据1. 将仪表主机与计算机或移动设备连接，可以通过数据线或无线连接方式。
2. 将测量数据导出到计算机或移动设备中，进一步进行分析和处理。
4. 安全注意事项1. 使用前请仔细阅读操作手册，并按照操作规程进行操作。
2. 在使用过程中，避免强烈碰撞或摔落仪表，以免损坏设备或对人身安全造成伤害。
3. 注意仪表的电源安全，避免触电事故发生。
4. 定期进行仪表的维护和校准，确保其正常工作和准确测量。
以上为TSY-19型土工布厚度测量仪表操作规程的简要介绍和操作步骤，请严格按照规程进行操作，确保测量的准确性和操作安全。
如有疑问或需要进一步帮助，请参阅详细的操作手册或咨询相关专业人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称：土工布透水性测定仪土工布渗透系数土工布垂直渗透仪土工布渗透系数测定仪土工合成材料透水性测定仪
土工布透水性测定仪是运用JIGAOTEST系统设计研发的一款用来检测土工合成材料及相关复合材料在垂直方向水流透过率的测试设备。
【适用范围】：用于土工织物及复合材料垂直渗透性能的测试。
土工布透水性测定仪技术参数：
最大水头压差：250mmH2O(2450pa)水位分度值：1mm，夹持器内径：50±0.5mm，适用试样厚度：≤20mm，时间控制器：0～99.99秒，量筒：1000ml(分度：10ml)，水位分度值：1mm，温度计范围：0～50℃(精度0.1℃)，电源：
AC220V±10% 50Hz 100W，外形尺寸：400×500×850mm，
重量：45kg
土工布透水性测定仪【适用范围】：用于土工织物及复合材料垂直渗透性能的测试。
【相关标准】：GB/T15789、JTG E50、SL/T235、ISO11058、ASTM D4716
注意事项：
1. 使用该仪器时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
2. 初次使用人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
3. 实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。
4. 土工布透水性测定仪设备通电前，确保供电电压符合仪器设备规定输入电压值，配有三线电源插头的仪器设备，必须插入带有保护接地供电插座中，保证安全。
5. 使用时，其输入信号或外接负载应限制在规定范围之内，禁止超载运行
一、概述
土工布透水性测定仪用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005《土工布透水性能测试方法》标准中对仪器的要求。
二、土工布透水性测定仪原理
在规定条件下，测定垂直通过单层土工布的水流量。
主要技术参数
1. 最大水头压差：250mmH2O(2450Pa)
2.夹持器内径：ф50±0.5mm
3.试样最大厚度：20mm
4.时间计数器：0~99.99
5.温度计范围：0~50
6.量筒：1000mL(10mL)
7.电源：220v
8.仪器外形：400X500X850mm
9.重量：25kg
四·结构
仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。
（见图——外形图）
1，机座12前方装有控制面板，面板上装有【工作】按键8·时间计数器9，电源开关10，时间计数器可以进行时间设定。
机座下面装有4只可调垫脚13，调节垫脚使仪器保持水平。
机座内装有电磁阀，管路等元器件。
2，夹持器21通过定位支承销19安放在内容器6内。
内，外容器连成一体，各有出水口与管路连通，上夹持器与有机玻璃水位量筒4连成一体，下夹持器为一开圆孔压板，通过压紧螺母20压紧下夹
板，将试样夹紧在夹持器中间。
夹持器安放在定位支撑销19上，水位量筒4有刻度一面朝面板方向，以方便观察。
3、进水口18外接稳压水源，流量控制开关5控制水流导通及流量大小，时间计数器控制电磁阀的动作转换以确定溢出水口17或取水口11流出。
按下[工作]键8后，时间计数器9开始计时，当时间计数器未达到设定值时，溢出水由取水口11排出，此时用容器将测试口流出水量全部收集，再用量筒测出收集水量；当时间计数器达到设定值时，电磁铁动作，此时溢出水由排水口17排出。
当实验完毕后，打开放水口18开关，将仪器内的水排干。
4、控制电路
见图二—电路图
五、工作条件
1、透水性测定仪应放置在平整、稳固的工作台上，高度以方便操作为宜。
2、供水压力稳定，水压波动不宜过大。
3、环境温度：10~25℃
4、电源：Ac220±10% 50Hz 接地可靠。
六、土工布透水性测定仪操作步骤
1、装夹试样：取出夹持器21，松开压紧螺母20，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母20，将夹持器安放在定位支撑销19上。
2、打开电源开关10，在时间计数器9上设定收集时间值（本仪器时间计数器9的范围为0～99.99秒，按GB/T15789-1995，设定时间）>10秒）
3、确定放水口18处于关闭状态，进水口16外接稳压水源后，打开流量控制开关5，将出水嘴2对准水位量筒4往仪器内注水，直至水位超过试样平面达到内容器6的高度，此时水头压差为零。
4、待水平面稳定后继续注水，水开始溢出内容器，调节流量控制开关5控制水的流量已得到固定的压差，即水位量筒4的水位稳定，此时溢出的谁通过排水口17排出。
5、待水头压差稳定30秒后，按下【工作】键8，时间计数器9开始计时，同时电磁阀转换出水口，此时溢出水流通过取水口11流出。
流出水量用容器收集，再用量筒测出具体数值，精确到10mL（收集的水量应>1L，如不到1L，应酌情加大时间设定值）；达到设定时间后，电磁阀动作，此时溢出水从排水口17排出。
6、在进行上步骤的同时，读取温度计3上的温度值，水温应在10～25℃(精确
到0.1℃)。
7、重复第 6.3～6.6条步骤。
总共得到5组读数，水流速度均匀分布在0mm/s—60mm/s之间。
试验时水流速度从高做到低。
8、重复第6.2～6.7步骤，在同一水压下将余下试样测试完毕。
9、关闭电源开关9，拔下电源插头14。
10、打开放水口18将仪器内的剩水排空。
11、将测试数据按GB/T15789-2005处理。
