钢管焊接施工工艺
钢管管道安装焊接施工工艺
1、主要分项工程项目的施工顺序和施工方法及施工进度安排一、施工准备施工前应由建设、设计、施工及其它有关单位共同核对地下管线及构筑物的资料，必要时应开挖深坑核实。
在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、电杆、树木、绿地等，应在施工前妥善处理。
1、测量和放线各施工人员应熟悉图纸，根据平、纵断面图确定管段的起点及终点、转折点、各桩号的管底标高，各桩之间的距离及坡度，阀门井、管沟的位臵，地下其它管线及构筑物的位臵及及燃气管道的距离。
通过现场勘测，确定障碍物的清除方法。
根据施工图及标准确定沟底宽度及沟槽上口宽度，并向测量人员交底。
1.1管道定位本工程管线位臵定位原则是严格按照图纸进行放线定位，由于沿线地形复杂，有在规划路边，有经过道路和距民房很近，还有部分是水稻田里面，所以在管道防线时及时联系有关部门，摸清障碍，采用以图纸坐标点为主，根据现场随时调整管位。
1.2直线测量直线测量就是将施工平面图直线部分在地面上，按照设计图纸的管位放出直线段的起点及终点位臵，按施工图中的起点、平面及纵向折点及直线段的控制点及终点，利用全站仪放出各点位臵并打中心桩，桩顶钉中心钉。
然后用彩旗插起来，便于政策处理。
1.3放线按设计及规范要求的沟槽上口宽度及中心桩定出的管沟中心位臵，可量出开挖边线，在地面上撒白灰线标明开挖边线。
开挖管沟后中心桩会被挖去，须把管线中心线位臵移到横跨管沟的坡度板上，坡度板每隔10m或20m设一个，直接埋在地上。
然后用水准仪控制沟底高程，沟槽底预留10㎝厚，人工清槽。
1.4验槽开挖管沟至设计管底标高，清槽后，要复测坡度桩，首先复测沟底高程，然后在坡度桩上拉线。
丈量线及沟底的距离是否一致，要求每1m测1个点，不合格处要修整。
管底需要夯实时，夯实后再测一次。
最后，请有关单位验收沟槽。
2、沟槽开挖、沟槽标准及沟槽支撑2.1沟槽开挖2.1.1准备工作在地下给水管道施工中，土方工程量较大，而沟槽开挖又是施工中的第一道工序，其施工质量直接影响管道的基础、坡口和接口的质量，所以应认真对待。
镀锌钢管焊接连接的施工工艺
镀锌钢管焊接连接的施工工艺1. 简介本文档旨在介绍镀锌钢管焊接连接的施工工艺。
镀锌钢管是一种具有防腐蚀性能的钢管，适用于各种工业和建筑应用。
焊接连接是常见的钢管连接方法之一，能够提供强度和可靠性。
2. 施工准备在进行镀锌钢管的焊接连接前，需要进行一系列的施工准备工作。
具体步骤如下：2.1 清除表面污染物首先，需清除镀锌钢管焊接区域的表面污染物，如油漆、铁锈和污垢等。
可使用适当的清洗剂和工具进行清洗。
2.2 检查镀锌层接下来，需要检查镀锌层的情况。
确保焊接区域的镀锌层没有受损或缺陷，以确保焊接后的连接具有良好的防腐蚀性能。
2.3 切割和准备钢管然后，根据需要的尺寸和形状，将镀锌钢管进行切割和准备。
确保切割边缘平整，并去除可能的毛刺和锋利边。
3. 焊接连接过程一旦完成施工准备工作，就可以开始焊接连接过程。
以下是焊接连接的基本步骤：3.1 选择合适的焊接方法根据具体需求和材料特性，选择合适的焊接方法，如电弧焊、气体保护焊等。
确保所选方法适用于镀锌钢管的焊接。
3.2 安装和夹持将待连接的钢管进行安装，并使用夹具夹紧。
确保钢管的位置和固定稳定，以方便焊接操作。
3.3 进行焊接根据所选的焊接方法，进行焊接操作。
注意控制焊接电流、电压和速度，以获得良好的焊接质量。
3.4 检查焊缝和质量焊接完成后，及时检查焊缝的质量。
确保焊缝的均匀性、牢固性和密封性。
4. 施工注意事项在进行镀锌钢管焊接连接的施工过程中，需要注意以下事项：4.1 安全措施应严格遵守相关的安全操作规程，使用个人防护装备，并确保工作区域的安全。
4.2 控制焊接参数根据钢管的材质和规格，合理控制焊接参数，以保证焊接质量和连接的可靠性。
4.3 防止过热和变形在焊接过程中，需注意控制焊接温度，避免过热和变形现象的发生。
可使用适当的冷却措施，如水冷等。
5. 结论通过本文档，我们了解了镀锌钢管焊接连接的施工工艺。
在进行施工时，务必遵循正确的准备步骤和焊接操作，以确保连接的质量和可靠性。

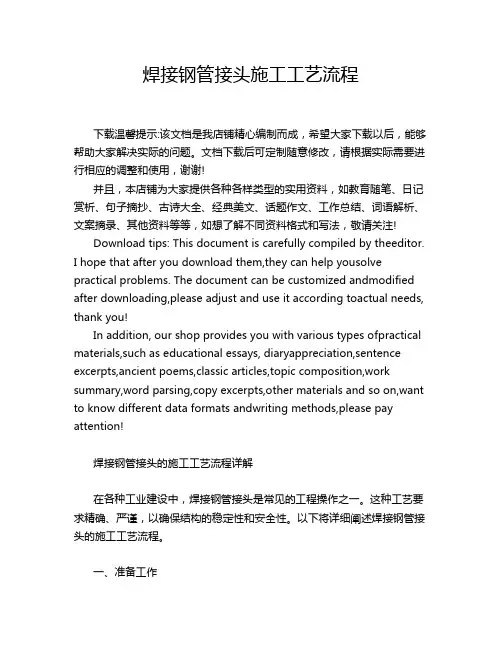

焊接钢管接头施工工艺流程
焊接钢管接头施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!焊接钢管接头的施工工艺流程详解在各种工业建设中，焊接钢管接头是常见的工程操作之一。
焊接钢管施工方案
焊接钢管施工方案焊接钢管施工方案一、施工准备1. 钢管材料准备：购买符合标准要求的钢管材料，并做好材料清点，确保材料齐全。
2. 焊接设备准备：准备焊接设备，包括电焊机、焊接电缆、焊接工具等。
3. 施工场地准备：清理施工场地，确保平整且无杂物，保障施工安全。
二、焊接工艺流程1. 将钢管材料放置在焊接位置上，将其对齐。
2. 使用板钳将钢管夹紧固定，避免焊接过程中的位移。
3. 清理焊接位置，将焊接位置的铁锈、油渍等杂物去除，保证焊接质量。
4. 根据规定的焊接规范，选择适宜的焊接电流、电压和焊接电极。
5. 进行预热处理：对于较大直径或壁厚较大的钢管，需要进行预热处理，提高焊接质量。
6. 进行焊接：采用适当的焊接方法，进行焊接操作，确保焊接质量。
7. 检查焊缝质量：焊接完成后，仔细检查焊缝质量，包括焊缝形状、焊透性等。
8. 对焊缝进行修整：如果焊缝存在缺陷，如凹坑、裂缝等，需进行修整，确保焊缝质量。
三、施工安全措施1. 戴好防护用品：施工人员在施工过程中应佩戴好防护用品，包括安全帽、防护眼镜、防护手套等。
2. 确保工地的净空：施工过程中要确保周围没有杂物和人员，以免造成意外伤害。
3. 避免烟尘扩散：在焊接过程中，要采取措施防止焊接产生的烟尘扩散，以免影响周围环境和施工人员的健康。
4. 严格执行电焊操作规范：施工人员要严格按照操作规范进行焊接，避免发生安全事故。
5. 焊接现场的通风状况：焊接过程中要保持良好的通风状况，确保施工人员的健康。
6. 施工结束后清理现场：施工结束后要及时清理焊接现场，防止杂物堆放，确保施工安全。
以上是焊接钢管施工方案的基本内容，施工人员在实际操作中应结合具体情况进行调整和完善，确保施工质量和安全。
钢管安装(焊接)工艺施工方法
钢管安装（焊接）工艺施工方法1、管道安装总体流程设计交底与图纸会审现场测量检验原材料验收除锈防腐管子、材料及阀门验收管子切割、下料支吊架安装支吊架制作管子组队、焊接安装系统强度和严密性试验系统清扫管道保温单体试运联动试车、交工工艺管道安装流程图2、管道安装（1）安装准备1）与管道有关的土建工程经检验合格，满足安装要求；与管道连接的设备应找正合格、固定完成。
2）在管道安装前完成的有关工序如清洗、脱脂、内部防腐与衬里等已进行完毕。
3）管子、管件及阀门等已按设计要求核对无误，内部已经清理干净，不存杂物。
（3）管道安装1）管道的坡度，可用支座下的金属垫板调整，吊架用杆螺栓调整。
2）垫板应与预埋件及其它连接件的设置应便于抢修，并不得紧贴墙壁、楼板或管架上。
3）合金钢管道不应焊接临时支撑物，如有必要时应符合焊接的有关规定。
4）脱脂后的管子、管件及阀门，安装时必须严格检查；埋地管道安装时，如遇地下水或积水，应采取排水措施。
5）埋地管道试压防腐后，应办理隐蔽验收，并填写《隐蔽工程记录》。
6）管道穿越道路，应加套管或砌筑涵洞保护。
与设备连接的管道，安装前必须将管道内部清理干净，其固定焊口一般远离设备。
7）当设计或设备制造厂无规定时，对不容许承受附加外力的传动设备，在设备法兰与管道连接前，应在自由状态下，检查法兰的平行度和同轴度，其偏差应在所规定的允许偏差之内。
8）管道系统与设备最终封闭连接时，应在设备连接轴上架设百分表监视设备位移，设备位移值应在所规定的范围。
9）管道安装合格后，不得承受设计外的附加载荷。
管道试压、吹洗合格后，应对该管道与设备的接口复位检查，其偏差值应符合规定，如有超差，应重新调整，直至合格。
管道安装允许偏差图（mm）（1）现场制作接管线支、托、吊架按标准图制作，不允许用临时支托应付，同时制作的管支、托、吊架应有防腐涂漆，否则不予安装。
（2）管道安装时应及时进行支、托、吊架的固定和调整工作、支、托、吊架的位置应正确。
焊接钢管施工方案及工艺方法
焊接钢管施工方案及工艺方法1、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、工具袋、电工常用工具等。
2、工艺流程划定灯头盒位置→固定灯头盒→敷设管路→管路连接→切断、弯曲→变形缝的处理→管路固定→跨接地线→钢管焊接。
3、焊接钢管施工操作工艺：划定灯头盒位置，固定灯头盒根据画出的位置线，把灯头盒初步固定在钢筋上，为了施工方便可选用活底盒，盒固定后先打开底板，连接管路，然后用废纸或锯模柔性材料将盒填塞密实，再固定好底板并加强灯头盒的固定。
为了避兔扰动钢筋的位置，采用高为70mm的灯头盒，钢管直接进盒，不必做灯叉弯。
灯头盒必须封堵严密，以免灰浆渗入造成管路堵塞。
4、管路连接：管路与管路的连接：现浇顶板内暗敷设的管路采用套管焊接的方法连接，为了保证连接质量，一般需要特别加工定做套管，要求套管的内径比所连接的钢管外径大2mm，套管的长度为所连接的钢管外径的2倍。
连接时首先把钢管的一端插入套管的l/2处，电焊点焊固定后插入另一端，然后焊接，要求焊接牢固、严密，不得有夹渣、咬肉等现象。
管路与盒的连接：首先根据灯头套丝接盒位置，截取适当长度的钢管，。
多根钢管进入一个灯头盒时盒内管口长短一至，该灯头盒要等所有进盒钢管接入后再固定。
5、管路的切断切断管路使用砂轮锯或钢锯，注意锯出的管口应平齐、不得有斜口。
锯断后应清除毛刺。
6、钢管的弯曲对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制，可用脚踩住钢管的一端然后扳动弯管器，逐步弯出所需要的弯度。
对管径在32mm以上及80mm以下的钢管一般使用液压弯管器，注意选取与钢管规格相对应的弯管模具，模具放好后，压动压杆或开动电动弯管器的液压泵，注意观察钢管的弯曲情况，达到所需要的弯曲后，及时停止液压动作。
对管径在80mm以上的钢管，最好到专业厂家加工定做。
7、跨接地线对盒两端的钢管必须焊接跨接地线，并与灯头盒点焊，跨接地线的焊接长度不小于圆钢筋直径的6倍，使用扁铁时应三面围焊，焊接长度为扁铁宽度的2倍。
钢管焊接连接施工方案及工艺方法
钢管焊接连接施工方案及工艺方法一、引言钢管焊接连接在工程建设中占据重要地位，本文旨在提供一份钢管焊接连接施工方案及工艺方法，以便实施人员能够准确进行施工操作。
二、施工准备1. 确定焊接工艺根据具体情况选择适宜的焊接工艺，包括手工焊、自动焊等，确保选择的工艺能够满足焊接连接的需求。
2. 准备工艺设备根据所选的焊接工艺，准备相应的工艺设备，包括焊接机、电源、气瓶等。
确保设备的正常工作状态，以保证施工顺利进行。
3. 材料准备采购符合标准要求的钢管和焊接材料，确保材料质量良好。
并对材料进行检验，排除可能存在的质量问题。
三、施工流程1. 工地准备清理施工现场，确保临时道路畅通、安全通行。
清除施工区域内的杂物和障碍物，为施工提供良好的条件。
2. 钢管准备根据需要对钢管进行切割、修整等加工，确保其与焊接材料的连接能够牢固。
3. 焊接焊缝准备对焊接接头进行清理，去除表面氧化物、锈蚀等杂质。
使用合适的工具和方法，对焊缝进行加工和修整，以提高焊接质量。
4. 热处理根据焊接材料的规定，进行必要的热处理工作，以消除焊接过程中产生的应力，提高焊缝的强度和韧性。
5. 焊接操作按照所选的焊接工艺进行焊接操作，严格按照工艺参数和要求进行控制，保证焊接质量。
6. 焊后处理对焊接完毕的钢管进行清理、检查和修整。
对焊缝进行非破坏性检测，确保焊接质量符合标准要求。
四、安全措施1. 确保焊接操作区域通风良好，防止有害气体积聚。
2. 按照焊接操作规范佩戴防护眼镜、手套和防护服等个人防护装备。
3. 对焊接设备和工具进行定期检查和维护，确保其安全可靠。
4. 对施工现场进行安全巡视，及时排除安全隐患，确保施工过程安全。
五、总结本文提供了钢管焊接连接施工方案及工艺方法，包括施工准备、施工流程和安全措施等内容。
在实施钢管焊接连接工程时，务必严格按照方案和方法进行操作，确保施工质量和安全。
焊接钢管暗敷设施工工艺标准
焊接钢管施工工艺1.范围本工艺标准适用于建筑电气安装工程中照明、动力配线的焊接钢管暗敷设、明敷设、吊顶内、隔墙内等敷设工程。
2.焊接钢管敷设2.1.焊接钢管材质要求2.1.1.外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；锁紧螺母外形完好、丝扣清晰、无翘曲变形等缺陷，应具有产品材质单和合格证。
2.1.2.钢管的内外壁均应做防腐处理；钢管在混凝土中敷设时，外壁不做防腐处理，但应除锈：焊接钢管内壁应采取防锈措施并且在刷防锈漆之前，应先检查及清理钢管内的毛刺，刷过防腐漆的钢管外表层完整，无剥落现象；室外埋地敷设的导管，埋深不应小于0.7m; 壁厚小于等于2mm的钢导管不应埋于室外土壤中。
焊接钢管2.1.4.锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。
2.1.5.护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。
2.1.6.铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1.2mm，承耳厚度不得小于1.5mm，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全，并有产品合格证。
2.1.7.面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，并有产品合格证。
2.1.8.圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
2.1.9.螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。
2.1.10.其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。
2.2.主要机具2.2.1 煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。
2.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。
2.2.3 铅笔、皮尺、水平尺、线坠、灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
2.2.4 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。
2.3.作业条件2.3.1 暗管敷设：（1）各层水平线和墙厚度线弹好，配合土建施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢管焊接施工工艺
钢管焊接是一种常见的金属连接方法，广泛应用于建筑、船舶、石化、桥梁等工程领域。
在钢管焊接施工中，正确的工艺是确保焊
接质量的关键因素。
本文将介绍钢管焊接施工的一般工艺流程以及
关键要点。
一、准备工作
在进行钢管焊接前，必须进行充分的准备工作，包括以下几个
方面：
1. 清理和准备钢管表面：首先要确保钢管表面干净，无油污、
锈蚀等杂质。
可以使用钢丝刷或砂纸清理钢管表面。
2. 切割和准备焊缝：根据设计要求，使用适当的切割工具将钢
管切割成所需的尺寸。
同时，清理焊缝的两侧，确保焊接面光滑。
3. 请求焊接材料和设备：根据焊接材料类型和钢管规格，准备
好所需的焊条、焊丝等焊接材料。
同时，保证焊接设备正常运转，
并对其进行检查和维护。
二、焊接工艺
钢管焊接的工艺主要包括以下几个步骤：
1. 预热：对于厚壁钢管或材料，需要进行预热，以减少焊接热
裂纹的发生。
预热温度和时间应根据焊接材料和钢管规格进行合理
的选择。
2. 对焊缝进行倒角或坡口处理：根据设计要求，对焊缝进行倒
角或坡口处理，以便于焊接。
这样可以增加焊接区域的接触面积，
同时减少焊接应力。
3. 焊接电流和电压选择：根据焊接材料的类型和钢管的规格，
选择合适的焊接电流和电压。
这些参数的选择将直接影响焊接质量。
4. 焊接方法选择：根据钢管焊接的要求和实际情况，选择合适
的焊接方法，包括手工电弧焊、气体保护焊、埋弧焊等。
5. 焊接顺序和层数：根据焊接要求和结构特点，确定焊接的顺
序和层数。
合理的焊接顺序和层数可以降低焊接应力，提高焊接质量。
6. 焊接控制：在焊接过程中，需要控制焊接速度、均匀度和温
度等参数。
同时，根据焊接材料和焊接面积进行合理的热输入控制。
7. 焊后处理：焊接结束后，对钢管进行必要的焊后处理，包括去除焊渣、平整焊缝以及进行必要的喷涂防腐措施。
三、质量控制与安全注意事项
在钢管焊接施工过程中，除了正确的工艺流程外，还需要注意以下几个质量控制和安全事项：
1. 焊工资质：确保焊工具有合适的焊接技能和证书，熟悉焊接规范和操作规程。
同时，对焊工进行必要的培训和考核。
2. 焊接材料质量：使用合格的焊接材料，并保持其存放环境良好。
避免使用过期或损坏的焊条、焊丝等材料。
3. 检测和检验：对焊接过程中的关键部位进行必要的检测和检验，包括焊缝形态、焊接强度等。
确保焊接质量符合要求。
4. 安全防护措施：在焊接施工过程中，焊工必须佩戴合适的个人防护装备，包括焊接面罩、耐热手套等。
同时，确保焊接现场通风良好，避免产生有害气体。
总结：
钢管焊接施工工艺是保证焊接质量的关键要素。
采用正确的工艺流程、质量控制和安全措施，能够确保焊接连接的牢固性和结构的稳定性。
在实际的施工过程中，必须严格按照相关规范和要求进行操作，以实现理想的施工效果。
