钢结构 倾覆力矩
倾覆力矩与抗倾覆力矩的计算
倾覆力矩与抗倾覆力矩的计算一、引言在物理学中，力矩是描述物体受力时发生旋转的物理量。
对于倾覆力矩与抗倾覆力矩的计算，我们需要了解相关概念和公式，并透彻理解其在实际问题中的应用。
本文将对倾覆力矩和抗倾覆力矩进行详细的介绍和计算方法的说明。
二、倾覆力矩的计算倾覆力矩是指物体受到外力作用时，由于受力点与物体重心之间的距离产生的力矩。
当倾覆力矩超过物体的抗倾覆力矩时，物体将发生倾覆。
1. 定义倾覆力矩可以通过以下公式进行计算：倾覆力矩 = 外力F × 垂直于力的距离d2. 计算方法我们需要确定物体受力的位置和大小。
然后，找到物体的重心位置。
接下来，计算重心和受力点之间的距离d。
最后，将外力F与距离d相乘，即可得到倾覆力矩的大小。
举个例子来说明，假设有一个长方体，长为L，宽为W，高为H，质量为M。
该长方体受到外力F作用在长方体最上方的表面上。
我们需要计算该长方体发生倾覆的倾覆力矩。
我们需要找到该长方体的重心位置。
对于长方体来说，重心位于长方体的中心位置，即重心距离底部的距离为H/2。
然后，我们需要计算受力点与重心之间的距离d。
由于受力作用在长方体最上方的表面上，因此受力点与重心之间的距离为H/2。
将外力F与距离d相乘，即可得到倾覆力矩的大小。
三、抗倾覆力矩的计算抗倾覆力矩是指物体自身的重力产生的力矩，用于抵抗外力作用时的倾覆力矩。
当抗倾覆力矩大于或等于倾覆力矩时，物体将保持稳定不倾倒。
1. 定义抗倾覆力矩可以通过以下公式进行计算：抗倾覆力矩 = 物体自身重力矩2. 计算方法抗倾覆力矩的计算需要先计算物体的自身重力矩。
自身重力矩的大小等于物体的质量乘以重力加速度乘以重心距离。
举个例子来说明，假设有一个长方体，长为L，宽为W，高为H，质量为M。
我们需要计算该长方体的抗倾覆力矩。
我们需要找到该长方体的重心位置。
对于长方体来说，重心位于长方体的中心位置，即重心距离底部的距离为H/2。
然后，计算物体的自身重力矩。
钢结构PKPM抗震计算模型一
一、结构模型概况
1.楼层信息
(一)楼层表
2.材料信息
(一)材料表
(二)配筋信息
(1) 梁、柱、支撑
(2) 剪力墙
3.风荷载信息
基本风压：0.55(kN/m2)
地面粗糙度：D
风压高度变化修正系数η：1.00
风荷载计算用阻尼比：0.02 4.工况和组合
（一）工况表
（二）组合表
二、分析结果
1.地震作用下的基底总反力
2.结构周期及振型方向
3.各地震方向参与振型的有效质量系数
4.竖向构件的倾覆力矩及百分比
(1) X向规定水平力
(2) Y向规定水平力
5.竖向构件地震剪力及百分比
6.规定水平作用下的位移比验算
(1) X向规定水平力
(2) Y向规定水平力
7.地震作用下的楼层位移和位移角验算
(1) 单向地震力作用
结构的最大层间位移为1/1707(塔1的第2F层)
7.弹塑性层间位移角
8.抗倾覆验算
【结论】整体抗倾覆能力足够，零应力区面积满足规范要求。
9.整体稳定刚重比验算
该结构ΣN/ΣH/250 > 0.1,应考虑重力二阶效应
塔1刚重比验算
【结论】该结构刚重比Di*Hi/Gi ≥ 5,能够通过高钢规(6.1.7)的整体稳定验算
三、时程分析包络结果
1.结构底部地震剪力包络结果
2.楼层剪力包络结果
3.楼层位移角包络结果
4.楼层位移包络结果
5.层间位移包络结果。

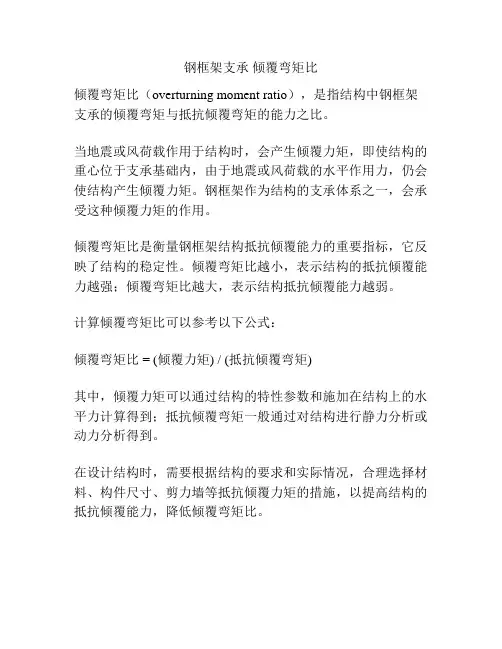

钢框架支承 倾覆弯矩比
钢框架支承倾覆弯矩比
倾覆弯矩比（overturning moment ratio），是指结构中钢框架支承的倾覆弯矩与抵抗倾覆弯矩的能力之比。
当地震或风荷载作用于结构时，会产生倾覆力矩，即使结构的重心位于支承基础内，由于地震或风荷载的水平作用力，仍会使结构产生倾覆力矩。
钢框架作为结构的支承体系之一，会承受这种倾覆力矩的作用。
倾覆弯矩比是衡量钢框架结构抵抗倾覆能力的重要指标，它反映了结构的稳定性。
倾覆弯矩比越小，表示结构的抵抗倾覆能力越强；倾覆弯矩比越大，表示结构抵抗倾覆能力越弱。
计算倾覆弯矩比可以参考以下公式：
倾覆弯矩比 = (倾覆力矩) / (抵抗倾覆弯矩)
其中，倾覆力矩可以通过结构的特性参数和施加在结构上的水平力计算得到；抵抗倾覆弯矩一般通过对结构进行静力分析或动力分析得到。
在设计结构时，需要根据结构的要求和实际情况，合理选择材料、构件尺寸、剪力墙等抵抗倾覆力矩的措施，以提高结构的抵抗倾覆能力，降低倾覆弯矩比。
钢结构单柱悬挑雨棚抗倾覆计算
钢结构单柱悬挑雨棚抗倾覆计算一、引言钢结构单柱悬挑雨棚在现代建筑中广泛应用，其设计需要充分考虑抗倾覆性。
本文将重点解析如何进行抗倾覆计算，确保雨棚的安全性和稳定性。
二、抗倾覆计算的基本原理抗倾覆计算主要基于力学原理，特别是静力学的基本原理。
主要考虑风荷载、雪荷载、自重等垂直于结构平面的作用力，以及它们产生的倾覆力矩。
确定基本风压、雪压：根据工程所在地气象部门提供的数据，确定基本风压、雪压。
计算风荷载、雪荷载：根据雨棚的尺寸、形状和高度，结合风压、雪压，计算出作用在雨棚上的风荷载、雪荷载。
计算倾覆力矩：根据风荷载、雪荷载以及雨棚自重等产生的倾覆力矩，计算出雨棚的抗倾覆力矩。
判断是否满足抗倾覆要求：将抗倾覆力矩与倾覆力矩进行比较，判断是否满足抗倾覆要求。
三、抗倾覆计算的步骤确定基本参数：包括雨棚的尺寸、形状，所在地的基本风压、雪压等。
计算风荷载、雪荷载：根据风压、雪压和雨棚的尺寸，计算出作用在雨棚上的风荷载、雪荷载。
可以使用公式如下：风荷载标准值Wk = βgz μs1 μz w0其中，βgz为高度z处的阵风系数，μs1为风荷载体型系数，μz为风压高度变化系数，w0为基本风压。
雪荷载标准值WK=Sk μd Gs其中，Sk为雪压强度，μd为积雪分布系数，Gs为雪的重量。
3. 计算雨棚自重：根据雨棚的材料和尺寸，计算出雨棚的自重。
可以使用公式如下：自重=面层重量+钢骨架重量4. 计算倾覆力矩和抗倾覆力矩：根据风荷载、雪荷载和雨棚自重等产生的倾覆力矩和抗倾覆力矩，可以使用公式如下：倾覆力矩=风荷载产生的倾覆力矩+雪荷载产生的倾覆力矩+雨棚自重产生的倾覆力矩抗倾覆力矩=基础反力×基础埋深+锚固点反力×锚固点埋深（针对锚固点固定的抗倾覆验算）或抗倾覆弯矩（针对悬挑端固定的抗倾覆验算）5. 判断是否满足抗倾覆要求：将计算出的抗倾覆力矩与倾覆力矩进行比较，判断是否满足抗倾覆要求。
如果满足要求，则雨棚安全；否则需要对雨棚设计进行调整或采取其他加固措施。
倾覆力矩标准值
倾覆力矩标准值倾覆力矩是指在某一支点上作用的力矩使物体产生倾覆的能力。
在设计和工程领域中，倾覆力矩标准值是十分重要的参数，它会影响到建筑物、机械设备和其他结构的稳定性和安全性。
本文将介绍倾覆力矩标准值的概念、测量方法以及影响因素。
一、倾覆力矩标准值的概念倾覆力矩标准值是根据特定的设计要求和建筑规范确定的一个数值，用于评估物体的稳定性和抵抗倾覆的能力。
它通常是在设计过程中根据结构特点、材料强度、环境条件等因素综合考虑得出的。
倾覆力矩标准值的大小直接反映了物体的稳定性，越大则说明物体越稳定。
二、倾覆力矩标准值的测量方法倾覆力矩标准值的测量是通过实验和理论分析相结合的方法得出的。
实验可以利用力矩传感器、液体静力学等设备来进行，将受力物体置于特定的环境中，施加一定的外力，然后测量产生倾覆的力矩。
理论分析则是基于力学原理和结构稳定性理论进行的，通过对物体的结构和受力特点进行计算和评估，得出倾覆力矩的估算值。
三、影响倾覆力矩标准值的因素1. 结构形状和材料强度：物体的形状和材料强度直接影响到其抵抗倾覆的能力，一般来说，形状越稳定、材料越坚固的物体其倾覆力矩标准值越大。
2. 环境条件：包括风速、地震等外界环境因素对物体稳定性的影响。
在选择建筑材料或设计建筑物时，需要考虑当地的风力等级和地震烈度，以确定适用的倾覆力矩标准值。
3. 负载和使用条件：物体承受的负载和使用条件也会对其倾覆力矩标准值产生影响。
建筑物或机械设备在承受大负载时其倾覆力矩标准值需要相应调整。
4. 设计要求和规范：倾覆力矩标准值的确定还需要考虑到相关的设计要求和规范，如国家和地区的建筑规范、机械设备标准等。
四、倾覆力矩标准值的重要性倾覆力矩标准值的准确性对于保证结构和设备的稳定性和安全性具有重要意义。
根据倾覆力矩标准值的要求，可以选择合适的材料和结构形式，确保物体在正常使用和额定负载情况下不会倾覆。
倾覆力矩标准值的合理确定还可以提供设计和施工人员明确的目标和指导，从而为工程的顺利进行提供保障。
钢结构广告牌基础计算
项目名称功夫熊猫广告牌广告牌高度（米）13广告牌间距（米）3基本风压0.35体形系数 1.3阵风系数 1.7风压高度变化系数 1.13风压标准值0.874055弯矩（标准值）221.5729425剪力（标准值）34.088145基础验算基础宽（米）3基础长（米） 2.5基础埋深（米）2Fk+Gk375偏心距e(米)0.59086118pkmax126.4275913a0.659138823a 1.977416460.75b 1.8753a>0.75b必须满足脱开基础长度为T0.52258354脱开比例为0.209033416必须小于25%抗倾覆验算倾覆力矩289.7492325抗倾覆力矩468.75抗倾覆/倾覆 1.617778228必须大于1.6项目名称华润钢结构广告牌高度（米） 3.3广告牌间距（米） 2.15基本风压0.35体形系数1阵风系数 1.7风压高度变化系数1风压标准值1弯矩（标准值）6261剪力（标准值）7.095基础验算基础宽（米） 1.6基础长（米） 2.4基础埋深（米） 1.29Fk+Gk113.7408偏心距e(米)0.545099032pkmax72.36513966a0.6549009683a 1.9647029030.75b 1.83a>0.75b必须满足脱开基础长度为T0.435297097脱开比例为0.18137379必须小于25%抗倾覆验算倾覆力矩71.15255抗倾覆力矩136.48896抗倾覆/倾覆 1.918258165必须大于1.6项目名称华润钢结构广告牌高度（米） 3.3广告牌间距（米） 2.15基本风压0.35体形系数1阵风系数 1.7风压高度变化系数1风压标准值1弯矩（标准值）6148.5剪力（标准值）7.095基础验算基础宽（米） 1.6基础长（米）2基础埋深（米） 1.49Fk+Gk121.78427偏心距e(米)0.500886816pkmax101.6669865a0.4991131843a 1.4973395520.75b 1.53a>0.75b必须满足脱开基础长度为T0.502660448脱开比例为0.251330224必须小于25%抗倾覆验算倾覆力矩71.57155抗倾覆力矩121.784抗倾覆/倾覆 1.701569967必须大于1.6。
倾覆力矩和雨棚抗倾覆验算.
故抗倾覆验算满足要求
电动吊篮抗倾覆安全系数验算
电动吊篮自重：6m长悬吊平台（吊篮自重+荷重+钢丝绳、电缆、 提升机等附件）G=600kg使用总载荷：
a.当前梁伸出长度在1.5米时，P1=600kg对前支架中心倾覆力
矩为：M倾1=（G+pix A=（600+600）xi.5=1800kg后支架放置配重铁
雨篷板上的均布荷载：
qi=1.2x3.42x2.5+1.4x1.0+1.2x1.458x2=14.74kN
雨篷板端得集中荷载：
F1= 1.458x2.5=3.645kN
雨篷的荷载设计值对计算倾覆点产生的倾覆力矩：
Mov=3.645x(1.2-0.05-(0.120-0.030))+14.74x
(1.2-(0.12-0.03))2/2=12.94kN•m
静力矩和动力矩
在静力矩作用下，物体没有产生旋转运动，它可使物体内部产生 剪切应力。而“动力矩”是在力矩作用下物体产生一定转速的旋转， 而作了功。前者相当于力作用物体，物体没有运动；而后者相当于在 力的作用下物体在一定速度下运动。
抗倾覆稳定性
抗倾覆稳定性是指工程机械（如起重机等）在自重和外载荷作用 下抵抗倾覆的能力。
机抗倾覆稳定性的校核方法；
保证起重机具有足够的抗倾覆稳定性，是起重机设计中最基本的要 求之一。目前，国内外对起重机抗倾覆稳定性的校核主要有三种方法： 力矩法、稳定系数法和按临界倾覆载荷标定额定起重量。
抗倾覆计算的力矩法：
这是我国《起重机设计规范》所采用的方法，欧洲各国和日本等也 广泛使用。
力矩法校核抗倾覆稳定性的基本原则是：作用于起重机上包括自重 在内的各项载荷对危险倾覆边的力矩代数和必须大于或至少等于0,
多层和高层钢结构抗震规范
6多层和高层钢筋混凝土房屋6.1一般规定6.1.1本章适用的现浇钢筋混凝土房屋的结构类型和最大高度应符合表6.1.1的要求。
平面和竖向均不规则的结构或建造于Ⅳ类场地的结构，适用的最大高度应适当降低。
注：本章的“抗震墙”即国家标准《混凝土结构设计规范》GB50010中的剪力墙。
注： 1 房屋高度指室外地面到主要屋面板板顶的高度（不包括局部突出屋顶部分）；2 框架-核心筒结构指周边稀柱框架与核心筒组成的结构；3 部分框支抗震墙结构指首层或底部两层框支抗震墙结构；4 乙类建筑可按本地区抗震设防烈度确定适用的最大高度；5 超过表内高度的房屋，应进行专门研究和论证，采取有效的加强措施。
6.1.2钢筋混凝土房屋应根据烈度、结构类型和房屋高度采用不同的抗震等级，并应符合相应的计算和构造措施要求。
丙类建筑抗震等级应按表6.1.2确定。
6.1.3 钢筋混凝土房屋抗震等级的确定，尚应符合下列要求：1框架-抗震墙结构，在基本振型地震作用下，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，其框架部分的抗震等级应按框架结构确定，最大适用高度可比框架结构适当增加。
2裙房与主楼相连，除应按裙房本身确定外，不应低于主楼的抗震等级；主楼结构在裙房顶层及相邻上下各一层应适当加强抗震构造措施。
裙房与主楼分离时，应按裙房本身确定抗震等级。
3当地下室顶板作为上部结构的嵌固部位时，地下一层的抗震等级应与上部结构相同，地下一层以下的抗震等级可根据具体情况采用三级或更低等级。
地下室中无上部结构的部分，可根据具体情况采用三级或更低等级。
4 抗震设防类别为甲、乙、丁类的建筑，应按本规范3.1.3条规定和表6.1.2确定抗震等级；其中，8度乙类建筑高度超过表6.1.2规定的范围时，应经专门研究采取比一级更有效的抗震措施。
注：本章“一、二、三、四级”即“抗震等级为一、二、三、四级”的简称。
注：1建筑场地为Ⅰ类时，除6度外可按表内降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；2接近或等于高度分界时，应允许结合房屋不规则程度及场地、地基条件确定抗震等级；3 部分框支抗震墙结构中，抗震墙加强部位以上的一般部位，应允许按抗震墙结构确定其抗震等级。
