VAV空调系统变风量末端VAVBOX安装要求

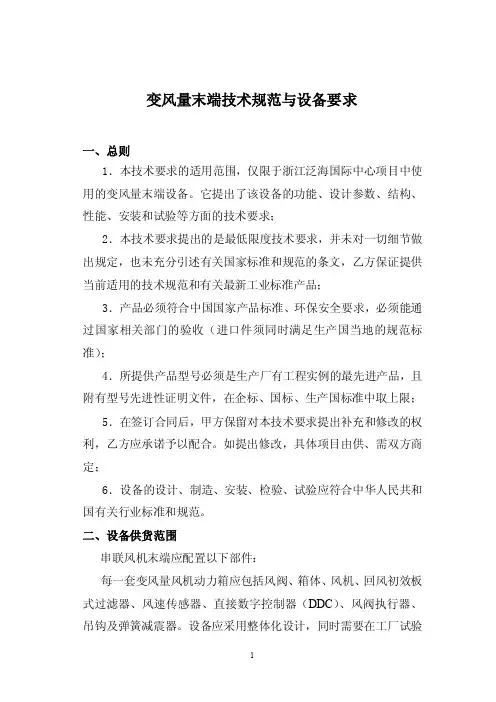

VAV-BOX招标技术要求（修）
变风量末端技术规范与设备要求一、总则1．本技术要求的适用范围，仅限于浙江泛海国际中心项目中使用的变风量末端设备。
它提出了该设备的功能、设计参数、结构、性能、安装和试验等方面的技术要求；2．本技术要求提出的是最低限度技术要求，并未对一切细节做出规定，也未充分引述有关国家标准和规范的条文，乙方保证提供当前适用的技术规范和有关最新工业标准产品；3．产品必须符合中国国家产品标准、环保安全要求，必须能通过国家相关部门的验收（进口件须同时满足生产国当地的规范标准）；4．所提供产品型号必须是生产厂有工程实例的最先进产品，且附有型号先进性证明文件，在企标、国标、生产国标准中取上限；5．在签订合同后，甲方保留对本技术要求提出补充和修改的权利，乙方应承诺予以配合。
如提出修改，具体项目由供、需双方商定；6．设备的设计、制造、安装、检验、试验应符合中华人民共和国有关行业标准和规范。
二、设备供货范围串联风机末端应配置以下部件：每一套变风量风机动力箱应包括风阀、箱体、风机、回风初效板式过滤器、风速传感器、直接数字控制器（DDC）、风阀执行器、吊钩及弹簧减震器。
设备应采用整体化设计，同时需要在工厂试验台上进行组装，并进行逐台调试和整定。
产品应随机提供相关的调试和整定报告。
三、风机动力型V A V末端装置主要构件及技术要求（一）基本要求1．末端设备应适于安装在回风吊顶内。
2．暴露于气流中的所有材料和部件应符合国家消防相关规范或杭州市有关消防规范的要求。
3．所有设备应为世界知名专业制造厂提供的产品，且获得ISO9001质量管理认证。
投标时应提供生产的详细介绍，以及制造厂正式公布的详细样本和技术说明，主要技术参数按照ARI标准经过测试。
4．本工程变风量风机动力箱要求为压力无关型，当风管内的压力浮动时，箱体应有能力在设定的最大和最小风量之间自动调整到所需风量。
5．本工程变风量风机动力箱一次风与风机运行采用串联方式。
每台风机动力型末端应配套有可清洗并重复使用的回风过滤器。
变风量末端VAV+Box简介
风量控制器
应用： 定风量控制系统或变 风量控制系统。控制 方式可以是电子式或 机械式。
Page 6
变风量设备的消声
▪ 吸收 阻性消声器 管式 片式与格式 共振消声器 膨胀消声器 复合消声器 其它 消声弯头 消声静压箱
▪ 隔离 防护罩
Page 7
变风量系统的控制方案
Page 3
变风量控制单元
应用： 变风量系统的风量控 制。风速不变。用于 对消声要求不高并且 不需再热器的场合。 也可以作为排风控制。 可以使用风管消声器 降噪。
Page 4
风机变风量控制单元
应用： 变风量系统极低送风 温度的风量控制。低 温送风和室温循环风 在风箱中混合。节省 能量和运行成本。可 加电加热器单元。
1. 定静压控制 主要控制参数：T, H, P, Q
排风
回风
HQ
新风
T
P
Page 8
变风量系统的控制方案
2. 变静压控制
DDC
新风 排风
回风
T
CCCCC
HQ
Pag e9
变风量技术 在户式中央空调系统中的应用
Pag e 10
Pag e 11
压力相关型温控器的基本功能
▪ 可调节温度 ▪ 可设置最大风量 ▪ 可设置最小风量 ▪ 能完全开启 ▪ 能完全关闭
Pag e 12
VAV BOX 的基本功能
▪ 控制 ▪ 泄压
Pag e1
Hale Waihona Puke 基本的VAV末端▪ 变风量箱 ▪ 变风量控制单元 ▪ 风机变风量控制单元 ▪ 风量控制器
Page 2
变风量箱
应用： 变风量系统的送风风 量控制。减低风速， 消声。可根据项目要 求有不同的选件，如 带加热器，或直接连 接到若干散流器上， 节省风管和安装成本。
办公楼VAV-BOX安装及调试工法
办公楼VAV BOX安装及调试工法中建五局工业设备安装有限公司(执笔人:姚传联、陈晖辉、邓广、代静涛、印建文)1．空调系统简介随着现代化办公大楼需求越来越多，对办公环境的舒适性要求越来越高，但大型中央空调系统的耗能巨大，占大楼耗能比例也越大。
大型中央空调系统选用变风量VAV BOX末端设备，代替传统的风机盘管送风方式，节能效果明显，系统稳定可靠，办公环境舒适，VAV BOX空调系统具有良好的发展前景。
上海陆家嘴国际金融中心南塔办公楼空调系统采用全空气式变风量系统。
办公楼每层配置二台可变频单冷型空调机组，为办公区提供空调送风。
空调送风经主环型送风管送至内、外区的单风道串联风机型VAV BOX，再由条缝风口送出，以满足室内负荷。
内区VAV BOX不带电加热，外区VAV BOX配置电加热器，在冬季时提升室内送风温度。
空调机组的风机由变频器调节变风量风机的送风量，一次送风量变化由房间温度传感器控制，末端二次回风量根据一次送风量变化而增加或减少，达到总末端送风量不变。
室外新风和中央排风做一次热交换才引入中央新风机过滤、杀菌、加湿、温度调节处理，达到节能的目的。
办公楼新风供应采用中央变风量新风机做中央新风二次过滤，在夏季时，中央新风会由冷冻盘管降温除湿，在冬季时，中央新风会由采暖热水加热，及使用电加热蒸汽机组加湿。
中央新风经中央新风管道送至每层办公楼。
新风被送进变风量空调机组，经过变风量空调箱及配合办公室内的二氧化碳浓度传感器变化作适当新风量调节及控制，在达到合理空调品质的同时做进一步节能。
中央新风机组根据每层新风变风量箱的累积值进行变风量控制，以达到节能的效果。
2．工法特点2.1 VAV BOX选用开放的BACNET协议由于VAV 要与空调自动控制系统联网,需要采用开放的协议。
现在主流的开放的协议主要有LONTalK协议和BACNET协议。
近几年来，由于BACNET协议完全开放，技术先进，专用于楼宇自控网络，高效可扩展，方便集成等特点，受到越来越多的使用。
变风量系统技术及施工要求
变风量系统技术及施工要求一、V A V系统技术性能要求1.V A V控制器技术及性能要求变风量（V A V）系统的房间温度控制由高性能的直接数字控制器（DDC）完成。
V A V控制器应是压力无关型的控制，能独立或联网工作，以执行复杂的HV AC控制、监视和能源管理功能。
V A V控制器应采用开放的通讯协议，符合ISO14908/IEC14908国际标准，采用LonWorks技术，使用Lontalk通讯协议，通过LONMARK认证。
V A V控制器可以灵活实现定静压、变静压控制。
•内置紧密设计的内置无刷电机式风门驱动器，方便安装、坚固耐用。
使用双位驱动比例调节风阀开度可直接连接墙装型室内温度传感器可选加装室内CO2传感器，实现DCV按需通风控制可选加装室内人员探测器，实现人员占用状态监视和有人无人状态节能运行可选加装门窗开关，开窗时，自动关闭风阀。
内置先进的控制逻辑内置可拆式高精度空气压差传感器。
范围0-300Pa可在V A V系统中实现变静压控制功能，真正实现节能目标。
联动控制功能，与AHU或冷机实现联动控制，将室内温度，设定温度，风量，人员占位，CO2浓度，开窗状态，风阀开度等信息上传至LonWorks网络具有Warm-up和夜间置换新风的控制功能。
内置时间表，2.室内V A V温度控制器技术及性能要求选用墙挂式模块，大屏幕液晶显示能够与V A V控制器连接，传送室内温度，设定温度，人员离开状态。
设温度设定按钮（或拨纽）、人员占位/离开按钮内置10K欧姆NTC传感器，保证显示温度与DDC测量温度一致。
IP30防护等级3.多出口噪音技术要求衰减器技术及性能要求由耐腐蚀镀锌钢板制成。
箱体内部的保温及消音材料需采用防火材料。
所有的选项均符合美国国家防火协会（NFPA) 和UL的相关要求。
保温材料的在箱体出风口位置的封边采用防腐翻边设计。
在出口处安装有手动风阀，阀片采用金属圆形阀碟并配有专用防火防冷桥密封垫片出口风阀的圆形阀片通过铆钉固定在通轴的阀轴上。
变风量VAV安装技术交底
一、施工准备1、参及施工人员应认真熟悉施工图纸、设备安装技术文件、质量标准，做好有关技术测量记录准备，了解和熟悉施工现场条件。
2、作业班组做好施工机具、测量工具准备。
使用前进行性能检查，量具必须是合格有效，不得使用过期失效无检验合格证的测量器具。
3、对施工现场进行清理，确保施工的顺利开展；二、施工进度要求根据施工组织设计以及施工方案，合理组织人员、施工机械、施工机具、辅助材料，确保施工进度按计划进行。
三、变风量末端装置VAV安装要求每个变风量末端装置一旦选型完毕，产品供应商必须在生产厂家对每个装置进行末端和控制器的组合测试，不可将末端和控制装置分别定货，在现场组装，造成控制失败。
四、主要施工工艺4.1设备开箱检查1、开箱检查应在建设单位、监理、厂商及施工单位有关人员参加下进行。
2、检查箱号、箱数是否及运输单据相符以及包装情况。
3、开箱后认真核对设备的名称、型号、和规格。
设备及其零部件无变形、损坏、锈蚀、错乱或丢失。
4、核对装箱清单、设备技术文件、资料及专用工具，应妥善保管。
如有缺损或及要求不符的情况出现，应及时由厂商更换。
5、填写现场设备开箱记录，会同各单位签字盖章，作为交接资料和设备的技术档案依据。
4.2设备现场运输1、设备水平运输时尽量使用小拖车。
2、设备垂直运输时，对于裸装设备应在其吊耳或主梁上固定吊绳，带包装的设备根据受力点选好固定位置将吊绳稳固在外包装上起吊，吊装时应采取措施，保证人员及设备的安全。
4.3设备安装前检查1、禁止使用流量传感器、连接管、盘管铜管或风阀作为轴作为手柄抬升或移动设备，以免造成损坏。
2、禁止搬抬机组的加热元件，以免造成永久性损伤。
3、确保所有连接正确无误，检查驱动器及风阀转动轴之间的紧固螺母是否已经拧紧。
3、从机组出风侧观察风阀，转动风阀转轴到极限位置，风阀应全部关闭，风阀衬垫及风阀内侧面之间应无缝隙。
4.4设备就位1、设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划定安装的基准点。
变风量系统VAVBOX空调调试工法
变风量(VAV)系统空调调试工法编制：审核：批准：日期：目录1 前言2 工法特点3 适用围4 变风量末端装置调试原理5 系统调试流程及调试操作方法6 安全措施7 应用实例1 前言变风量(VAV)空调系统是一种通过改变送风量来调节室温湿度的空调系统。
变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。
而在我国，随着国民经济的快速发展，人们的生活品质正在逐步提高，对室的空气环境的要求也越来越高。
为了满足人们的需要，建筑物空调系统正在快速的普及和发展。
与此同时，建筑物的能耗也越来起大。
然而全球气候变暖，因此，在满足人们需要的同时，必须利用现代先进的自动控制系统，大力开发节能型空调系统。
应对于新型空调系统，采用新型的检测调试方法。
为了不影响工程交工验收和数据的准确性，总结了个别工程的经验，为我公司的变风量(VAV)系统的检测调试提供依据。
特编制本工法。
2 工法特点变风量空调系统由空调机组和末端装置(VAV BOX)组成，末端装置(VAV BOX)箱安装于吊顶，与末端风口采用带强度的保温软管进行连接。
一般VAV BOX均带2-5个风口，风量的调节全部在吊顶完成，因此检测时，需要其它专业施工到位，方能编制检测调试方案以及平衡调整。
3 适用围本工法适用于负荷变化较大的建筑物，如：办公大楼，多区域控制的建筑物以及公用回风通道建筑物。
3.1 负荷变化较大的建筑物由于变风量可以减少送风机和供冷、暖的能量(因为可利用灯光及人员等热量)，故负荷变化较大的建筑物可以采用变风量系统。
若建筑物的玻璃窗面积比例小，外墙传热系数小，室外气候对室影响较小，则不适合采用变风量系统。
因为部分气候时的负荷能量较小。
例如办公大楼，一旦建筑物有人员聚集和灯光关闭开启，负荷就接近尖峰；人员离开和灯光关闭负荷就变小，因此负荷变化较大。
再如图书馆或公式建筑，具有较大面积的玻璃幕墙和有较大负荷变化的时间长。
VAV空调系统风管末端装置安装及调试要点分析
2019年0引言随着经济的发展，人们的生活水平和质量也在不断的提升，对节能、舒适度以及高效的生活设施都提出了更高的要求。
变风量空调和传统空调的对比有着能耗低、减少装机容量、空气质量高（PM2.5环保）、舒适、噪音小、无冷凝水滴漏、改造灵活等诸多优势，可以根据空间和负荷的大小来控制送风量，带来舒适体验的同时还能有效地控制能耗。
为了使其性能达到最优，结合相关理论，并在实践经验的基础上，分析调试变风量空调系统中的技术特点，对其施工过程进行研究和探索。
1项目概况该项目位于新浪总部科研楼，建筑分为地下3层，地上6层，建筑总面积131795.17m2。
该系统采用水冷冷水机组+冷却塔提供空调冻水，供回水温度6~12℃。
办公区域空调末端设置可变新风量的全空气变风量空调系统，最大新风比50%。
分内区和外区，由不同的空调机组送风。
2VAV空调系统组成、工作原理及控制方式2.1VAV空调系统的组成VAV空调系统主要由新风机、空调机组、风道、VAVBOX (末端装置）、分风箱、风口、温控器及控制系统组成。
2.2VAV空调的工作原理在系统中由于VAVBOX根据室内负荷变化（温控器上设定值与实际值之间的温差），来调整末端出口风量满足负荷要求。
出风量的变化引起系统管路中静压变化，静压传感器测量静压变化并传递给风机变频器，变频器根据静压变化信号，去控制空调机电机转速，调整总出风量，维持送风管路系统的静压恒定。
VAV系统能够根据房间里参数和负荷的变化，对送风量自动调节，使房间的各项参数满足全空气空调系统的要求。
用少量的耗能提升室内的舒适度是VAV系统追求的品质所在，显著的节能效果是其最突出的优点，其次VAV系统采用新风作为制冷源，使用灵活。
2.3VAV空调系统的控制方式VAV变风量空调系统在安装和调试中涉及的环节众多，设计缺陷和操作不规范都可能直接影响到系统的工作效率。
控制方式是VAV系统成败的关键，VAV风量控制方式主要有三种：定静压、变静压、总风量。
VAV变风量空调自控系统技术要求
1.1. 变风量空调系统控制技术要求1.1.1. 变风量末端装置监控功能监测室内温度；测量一次风量，控制室内温度；有加热功能的末端在供热工况下，根据室内温度偏差控制热水电动阀，控制室内温度与空调控制系统通讯，进行室内温度监视、风量与阀位反馈就地和空调监控系统可实现末端启停和室温再设定1.1.2. 变风量空调系统空调箱监控功能监测变风量空调箱内风机的运行状态、过载报警状态、控制风机的启停，监测风机变频器的运行状态、过载报警状态、风机的运行频率；监测风机压差开关状态；监测过滤网淤塞报警状态；监测送风、回风的温湿度；调节冷热水电动调节阀，控制送风温度；根据系统需求，调节风机的运行频率，控制系统风量；检测回风CO2 浓度、CO2 浓度报警；根据CO2 浓度调节系统新、排风量；空调最小新风工况和全新风工况转换；与空调监控系统通讯1.1.2. 变风量集中新、排风系统监控功能监测总新风风机、总回风风机及转轮热回收装置的运行状态、过载报警状态、手/自动转换状态，控制风机的启停，监测风机和转轮热回收装置变频器的运行状态、过载报警状态、手/自动转换状态及风机的运行频率；监测风机和转轮热回收装置压差开关状态；监测过滤网淤塞报警状态；监测室外新风和转轮热回收装置前后排风的温湿度；调节转轮热回收装置的转动频率，控制新风送风温度；根据系统需求，调节风机的运行频率，控制系统风量；根据室外新风温度自动进行空调最小新风量热回收工况、空调最小新风量旁通工况、和全新风工况的转换；与空调监控系统通讯1.1.3. 变风量末端装置（VAV-BOX）监控系统1.1.3.1.VAV控制器既可独立使用,也可作为网络的一部分。
所有控制器应具有脱离总线独立工作的功能。
VAV 控制器在到达工地之前必须由VAV-BOX 厂商负责风量等参数的系统整定，整定费用必须包含在此次投标报价中。
VAV 设备安装完毕，必须进行控制器风量读数的现场校正。
1.1.3.2. 控制器需能够监测每个运行或非运行的空调房间，监测每个变风量末端的室温和流量，根据室内温度及设定温度进行调整VAV-BOX 风阀的开度,根据风量的变化调整室内的温度变化.根据设定时间计划定时开机或停机，自动关闭每个不需使用的房间的空调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
V AV末端施工安装要求
V A V BOX 的施工验收需严格按照设计要求及《通风于空调工程施工质量验收规范》GB50243-2002实施，此外，仍需满足以下要求：
1.产品存放时不要拆除原包装，并注意防潮、防尘。
2.搬运、吊装过程中受力点不可以在一次风进风管和控制电气箱处。
3.根据生产商的安装指导要求并由有经验的技工进行安装。
4.V A V BOX应在AHU及主支风管安装完毕后安装。
5.V A V BOX安装前须将AHU开启对风管进行吹污，防止垃圾进入V AV
BOX。
6.安装时注意管道的送风方向和V A V 箱体上标示方向一致。
7.V A V BOX应设单独支吊架，且不得放在进出风管处。
8.V A V BOX的安装位置需根据现场情况使DDC控制箱便于接线、检修，封
闭吊顶需要设置检修口。
9.V A V BOX 进风圆管直管段长度需大于进风管直径的4倍以上，且为金属
材料，密封无泄露，外加保温。
10.外加的保温材料需要避开执行器和风阀的主轴，不影响BOX的运行和维修。
11.V A V BOX的安装后一次风进风圆管必须完好不变形。
12.V A V BOX的驱动风阀需在驱动器释放后能在0-90度范围内灵活转动。
13.室内温控器的安装位置需能代表该房间的温度，并不受其它热源的影响。
