桥梁施工前的复测与施工控制点加密

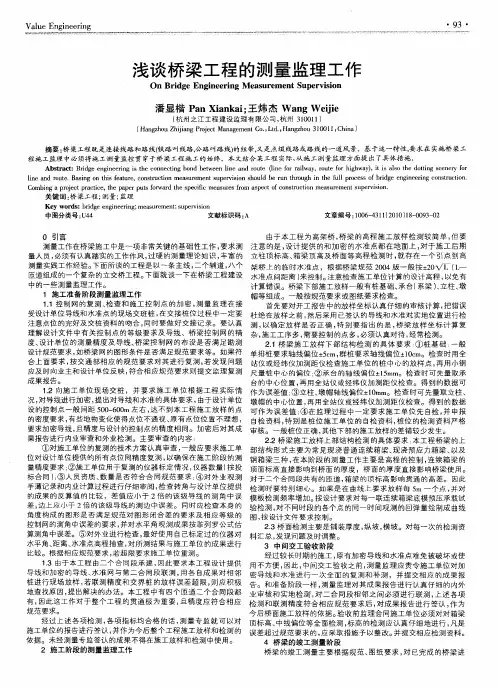

浅谈桥梁工程的测量监理工作
Ｃ ｍｂｎ ｒｊｃ ｒｃｉ ，ｈ ａ ｅ ｕｓｆｒ ａｄｔｅｓ ｅｉｃｍｅ ｓｒｓ ｒｍ ｓｅ ｔ ｆｃｎｔ ｃｉｎｍｅｓ ｒｍｅ ｔ ｕ ｅ ｉ ｏ ． ｏ ｉｇａｐｏｅｔ ａｔ ｅ ｔｅｐ ｐ ｒ ｔ ｏｗ ｒ ｐ ｃｆ ａｕｅ ｏ ａｐ ｃ ｏ ｓｒ ｔ ａｕｅ ｎ ｐ ｒ ｓ ｎ ｐ ｃ ｐ ｈ ｉ ｆ ｏ ｕ ｏ ｓ ｖ ｉ
Ａ ｓ ａ ｔ Ｂ ｉ ｅ ｎ ｉｅｒ ｇｉ ｔｅｃｎ ｅ ｔ ｇ ｏｄ ｂ ｔｅｎ ｌ ｅａｄ ｒ ｔ １ ｅｆ ｉ ａ ， ｏｔ ｆｒ ｉ ｗ ｙ ｉ ｉ ａ ｏｔ ｏ ｉ ｃｎ ｒ ｆ ｂ ｔ ｃ ｒ ｇ ｇ ｅ ｎ ｏ ｎ ｃ ｎ ｎ ｅ ｅ ｎ ｎ ｕｅ（ｎ ｒ ａ ｗ ｙ ｒ ｅ ｇ ａ） ｔ ｓ ｌ ｅｄ ｔｎ ｓｅ ｅ ｒ ｒ ： ｄ ｅ ｎ ｉ ｓｈ ｉ ｂ ｗ ｉ ｏ ｉ ｏ ｒｌ ｕ ｈ ｈ ， ｓ ｈ ｏ ｔｇ ｙｏ
关键词 ： 梁工程 ； 桥 测量 ； 理 监
Ｋ ｅ ｒ ｓ ｒｄ ｅ ｅ ｇ ｎ ｅ ｉｇ； ａ ｕｅ ｎ ； ｕ ｅｖ ｓｏ ｙ ｗｏ ｄ ：ｂ ｉ ｇ ｎ ｉ ｅ ｒｎ ｍｅ ｓ ｒｍｅ ｔｓ ｐ ｒｉｉｎ
中图 分 类 号 ： ４ Ｕ４
文献 标 识 码 ： Ａ
文章 编 号 ：０ ６ ４ １２ １ １— ０ ３ ０ １０ — ３ （０ ０）８ ０ ９ — ２ １
摘 要 ： 梁工程 既是 连接 线路 和路 线 路 叫线路 ， 路 叫路 线） 桥 公 的纽 带， 点 缀线路 或路 线 的一道 风 景。基 于这 一特 性， 求在 实施 桥 梁 工 又是 要 程施 工监理 中必须将施 工 测量监 控贯 穿 于桥 梁工程 施 工的始终 。本 文结合 某工程 实际， 从施 工 测量监 理 方面提 出了具体措 施 。
导线水准点复测及加密联测规范
项目导线点、水准点复测及加密联测规范1 目的通过对设计院提供的导线点、水准点的复测和对不能满足施工放样的段落进行导线、水准点加密、联测，并制定复测，确保控制点成果的准确性与可靠性，制定本规范。
2 适用范围适用于路面工程施工中导线点、水准点复测及加密联测过程中因测量导致的质量事故。
3 职责3.1 项目总工程师负责调查和处理导线点、水准点复测及加密联测过程中因测量导致的质量事故。
3.2 测量队队长全面负责导线点、水准点复测及加密联测工作；负责对观测数据进行平差计算与成果分析；并负责将复测成果上报监理组。
3.3 测量队其他人员负责协助测量队队长对导线点、水准点复测和资料整理等工作。
4 工作流程5 规范与标准5.1 交桩5.1.1 项目开工前，项目总工程师负责联系设计院代表和测量监理工程师，进行交桩。
由测量队直接接管设计院移交的控制点，测工应在控制点旁做上醒目标记，以便在后续的复测工作中能迅速找到点位。
5.2 导线、水准点的加密5.2.1 布点思路与注意事项5.2.1.1 对设计院提供的控制点过稀或太远而不能满足施工放样时，需要加密布点联测。
5.2.1.2 测量队队长负责选点工作，布点时应尽量布在桥梁或小型结构物上，通视良好。
填方低于1m以下的路段可采用左右交叉“之”字型布设，高于1m以上的路段可选择同侧布设，这样可以方便后续的测量放样工作。
5.2.1.3 具体点位应选在建筑红线外（20m~100m范围内）土质坚硬、视野开阔、宜于长期保护的地方，相邻边长应控制在30m~500m之间。
5.6.1.4 选好的点位应用木桩做好标志，方便测工在埋点时能准确找到位置。
5.2.2 点位的埋设加密点的埋设深度不得小于50cm，采用带有十字丝的钢筋头以C20混凝土现浇的方式进行。
砼桩下口为50cm×50cm，上口为30cm×30cm，以提高点位的稳固性。
同时用红油漆进行全线统一编号。
5.2.3 加密导线点与水准联测精度要求与观测要点同“导线水准点复测”要求。
某高速公路桥梁施工测量方案

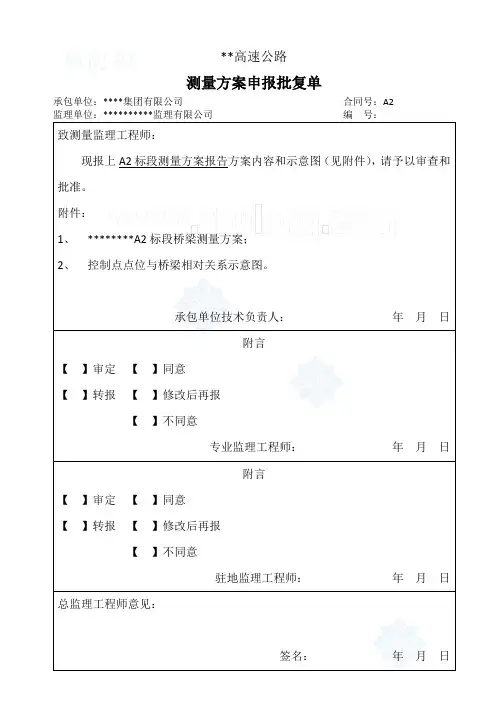

**高速公路测量方案申报批复单承包单位：****集团有限公司合同号：A2承包单位技术负责人：年月****集团有限公司** 高速A2 标桥梁施工测量方案编制：审核：批准：**高速A2合同段项目经理部2010年3月第一节测量方案编制依据工程测量规范（GB 50026-2007）国家三、四等水准测量规范（GB/T 12898-91）公路桥涵施工技术规范（JTJ 041-200）第二节测量组织机构的建立根据本工程的规模及结构形式，项目部组成配备12人的测量队，以保证控制测量和施工现场的测量放样要求，其中主任测量工程师1人，测量工程师1人，测量员4人，另配备民工6名。
测量组织机构框架图如下：项目总工┃测量主任工程师┃测量工程师╱╲测量员测量员测量员测量员┃┃┃┃*****大桥 *****特大桥 ***大桥 ***大桥第三节测量仪器的配备本工程包括*****大桥、*****特大桥、****大桥和****大桥，测量要求精度高，测量误差应严格控制在规范允许的范围之内，采用尼康452C、拓普康GTS332N全站仪，苏光DSZ2、中翰DSZ1水准仪作为主要测量控制仪器，所有仪器均经省级检测单位检测合格并出具检测报告。
根据组织机构安排、测量组的设置等情况，为保证工程进度严格按施工组织设计的要求执行，必须配备足够的测量仪器，任何情况下不得因测量而耽误施工进度。
配备的主要测量仪器如下：第四节控制点的复测和加密工程测量的精度是保证施工成果符合设计意图，确保工程质量的基本条件，必须高度重视，因此施工前，首先应进行施工控制网的建立。
4.1 选点、布网施工控制网的布设，应根据总平面设计图和施工地区的地形条件来确定，并应作为工程施工设计的一部分。
布网时，必须考虑到施工的顺序、方法，以及施工场地的布置情况，可利用工程平面布置图，拟定布网方案。
为防止控制点的标桩被破坏，所有布设的点位应画在施工设计的总平面图上，并教育工地上所有人员注意保护。
施工前复测制度
施工前复测制度可靠的施工测量是保障正确执行设计意图的前提，工程开工前、施工过程中，应做好施工测量工作，其内容包括导线的复测与加密；中线的复测；水准点的复测与增设：路基断面的检查、补测与放样；构筑物的复测与详细放样。
测量的精度符合交通部颂布的（061—99）公路勘测规范。
一、导线的复测与加密。
公路的中线及构筑物的位置是由导线控制的，施工前应对设计单位提供的导线点坐标及现场控制桩进行复测，核对准确。
1、导线复测应采用全站仪、红外线测距仪或其他满足测量精度的仪器进行，仪器使用前应进行检验、校正。
2、原有导线点不能满足施工要求时，应进行加密，保证在施工过程中，相邻点能互相通视。
3、导线起止点应与设计单位测定结果比较，测量精度应满足设计要求。
但设计未规定时，应满足以下要求：角度闭合差（”）为±16√n（n为测点数）坐标相对闭合差为±1/10000。
4、导线复测时，必须和相邻施工段的导线闭合。
5、对有障碍的导线点，施工前应加以固定，可采用交点法或其他方法，所设护桩应便于架设仪器，在施工范围内并牢固可靠。
二、中线复测。
1、根据设计单位在现场提供的中线控制桩进行测量，确认与实际位置对应无误。
2、路基开工前应全面恢复中线并固定路线主要控制桩，对高速和一级公路应采用坐标法进行恢复。
3、恢复中线时应注意与结构物中心、相邻施工段中线闭合，发现问题，及时查明，并报现场监理工程师或业主。
4、如发现中线丈量错误或需局部改线时，应做断链处理，相应调整纵坡和做好记录。
三、校对及增设水准点：1、使用设计单位设置的水准点之前应仔细校核，并与国家水准点闭合，超出允许误差范围时，查明原因及时上报有关部门。
2、水准点间距不应大于1KM，特殊地段宜增加临时水准点，临时水准点必须符合精度要求并与相邻水准点闭合。
3、如水准点受施工影响，应将其移出影响之外，并与原水准点闭合。
4、增设的水准点应设在便于观测的坚硬岩石上或永久建筑物的牢固处，也可埋设大于1米深的混凝土桩。
2023年(质量员)继续教育考试【考点梳理】

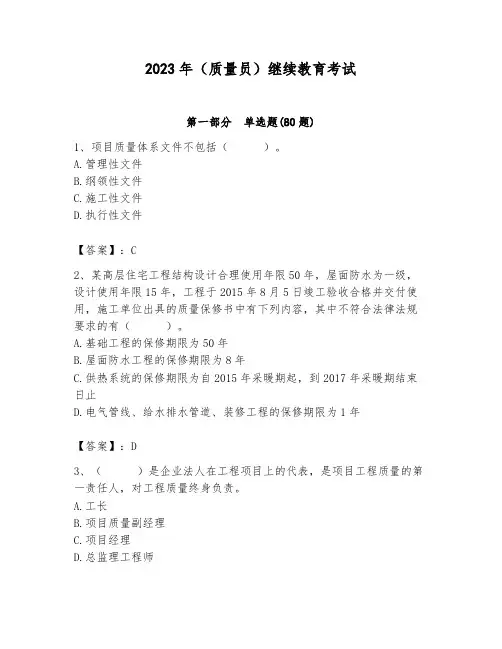

2023年（质量员）继续教育考试第一部分单选题(80题)1、项目质量体系文件不包括（ ）。
A.管理性文件B.纲领性文件C.施工性文件D.执行性文件【答案】：C2、某高层住宅工程结构设计合理使用年限50年，屋面防水为一级，设计使用年限15年，工程于2015年8月5日竣工验收合格并交付使用，施工单位出具的质量保修书中有下列内容，其中不符合法律法规要求的有（ ）。
A.基础工程的保修期限为50年B.屋面防水工程的保修期限为8年C.供热系统的保修期限为自2015年采暖期起，到2017年采暖期结束日止D.电气管线、给水排水管道、装修工程的保修期限为1年【答案】：D3、（ ）是企业法人在工程项目上的代表，是项目工程质量的第一责任人，对工程质量终身负责。
A.工长B.项目质量副经理C.项目经理D.总监理工程师【答案】：C4、滴水槽的宽度和深度均不应小于（ ）mm。
A.8B.10C.12D.15【答案】：B5、根据《中华人民共和国标准化法》、《中华人民共和国标准化法实施条例》和《建设工程质量管理条例》，制定了《实施工程建设强制性标准监督规定》，已于2000年8月21日经第27次部常务会议通过，自（ ）起施行。
A.2000年5月25日B.2000年6月25日C.2000年7月25日D.2000年8月25日【答案】：D6、项目技术负责人的职责之一是负责施工组织设计、安全专项施工方案、关键部位、特殊工序以及（ ）技术交底。
A.“四新”B.“三全”C.“三新”D.隐蔽工程【答案】：A7、普通硅酸盐水泥的终凝时间不得长于（ ）h。
A.2.5B.4C.5D.6.5【答案】：D8、接地、绝缘电阻测试记录是（ ）项目的资料名称。
A.建筑与结构B.建筑电气C.给排水与采暖D.通风与空调【答案】：B9、下列说法错误的是（ ）。
A.胶合板质量应符合《胶合板》GB/T9846的要求B.中密度纤维板是在装饰工程中广泛应用的纤维板品种，分为普通型、家具型和承重型，质量应符合《中密度纤维板》GB/T11718的要求C.刨花板质量应符合《刨花板》GB/T4897的要求D.细木工板质量应符合《细木工板》GB/T5849的要求【答案】：B10、平面汇交力系中的力对平面任一点的力矩，等于（ ）。
控制点复测要求
控制点复测要求1、根据交桩情况，结合此段线路所有构造物的特点，对设计院提供的C级和D级控制网进行增设、补设控制点。
2、采用GPS复测C级网，全站仪(Ⅰ级或Ⅱ级测距精度、角度指标差1″或2″)分段符合D级点，角度观测采用方向观测法（四测回），距离采用往返测（四测回），增补的导线点按照同精度进行附测，在复测前所使用的仪器必须进行检校，其指标差应符合以下规定：（1）、照准部旋转时，各位置气泡读数互差：DJ1型仪器不应超过2格（按两端气泡读数子和比较为4格）；DJ2型仪器不应超过1格（按两端气泡读数子和比较为2格）。
（2）、光学测微器行差：DJ1型仪器不应超过1″；DJ2型仪器不应超过2″。
（3）、照准部旋转时，仪器底座位移而产生的系统误差：DJ1型仪器不应超过0.3″；DJ2型仪器不应超过1.0″。
（4）、水平轴不垂直于垂直轴之差的绝对值：DJ1型仪器不应超过10″；DJ2型仪器不应超过15″。
（5）、经纬仪2倍视轴（2C）的绝对值：DJ1型仪器不应超过20″；DJ2型仪器不应超过30″。
（6）、光学对中器旋转180°时，先后标定的两点应重合。
（7）、测尺频率的校正精度应高于1×10－6。
（8）、发射、接受、照准三轴之间应平行和重合。
（9）、周期误差的振幅不应大于仪器标称精度中固定误差的0.6倍,检定中误差不应大于0.5mm。
（10）、加常数的检定中误差不应大于仪器标称精度中固定误差的0.5倍；乘常数的检定中误差不应大于仪器标称精度中比例误差系数的0.75倍。
3、在测量作业时，仪器要轻拿轻放，键盘按钮、制动锁、微调螺旋要柔手操作，仪器搬站必须装箱，作业应符合下列规定：（1）、应检校三周轴的平行性与圆水准器及光学对中器。
（2）、视线宜高于地面和离开障碍物1.3m以上。
（3）、视线应避免通过受电、磁场干扰的地方，一般要求离开高压线2～5m。
（4）、视线宜避免通过发热体（如散热塔、烟囱等）。
工程测量宝贵经验(开工时进场的前期复测与准备工作)
无论企业大小，只要是方量不能调整，这步工作走个过场，应付过去就算了。断面图可以复印设计院的，稍微改改。
原地面测量结果从设计院图上量就可以了，然后可以发动施工队的人一起弄。至于监理，当路线长地形复杂时，我认为大部分监理是不会全程旁站的，他要旁站，那就先带他去地形最复杂的，最难爬的地方，搞一二次估计他就在旁边吹风了。当然，监理也觉得走走过程就行了那
做梦他会补你钱了。业主如果对施工单位关于
超出设计多少百分比才调整方量的咨询含糊其词，那么也希望渺茫，因为这个百分比他也许永远不会先告诉你。其后果就是，你超出的百分比永远达不到业主的要求。别受业主和监理的唬弄，他们也许会说的很好听，说什么你们只要数据属实，方量是可以考虑的，其实他们真正的想法是：拿到书面的资料备档，并避免以后的纠纷，让施工单位没话说。哪个业主不贪婪？谁不会利用自己的强势地位？
断面的两个口卡住了，这个断面发生错误的可能就很小了。放征地线的时候，我们应该把每个点的原地面高全部记下来，回去和图纸校对。本人曾经做过的两个工地，一个工地方量极大，业主也是国家级的，但是业主的要求是:施工单位测地面必须全测，不能只报局部，
然后业主再下来全程检查。这样一来，业主的意思很明显，你根本耗不起这个时间，你就认了设计数量吧。那么我们就认了吧。
第二个工地，方量没多少，业主也穷，可地形复杂，和业主见面的时候，业主对超出多少百分比才补方量含糊其词。本人经过权衡，决定放弃复测，承认设计数量，把资料补齐就算完事。一开始监理还奇怪，说从没见过主动放弃的。相邻的合同段测得正火，信誓旦旦说设计院错误很大，又说业主，设代就快认可了，但最后的结果是：全部否定。外业算白做了，内业就当交差。这步工作工作量极大，如果操作不得法，劳民伤财，对测量人员士气的打击是非常大的。
2022-2023年质量员之市政质量基础知识模拟题库及答案下载
2022-2023年质量员之市政质量基础知识模拟题库及答案下载单选题（共100题）1、悬臂拼装施工的核心是（）。
A.梁的吊运与拼装B.梁段整修C.梁段脱模D.梁体节段的预制【答案】 A2、闪光对焊接头同一台班内，由同一焊工完成的（）同牌号、同直径钢筋焊接接头为一批。
A.200个B.250个C.300个D.350个【答案】 C3、地面上某点到两目标的方向线垂直投影在（）上所成的角称为水平角。
A.水平面B.垂直面C.任意平面D.任意曲面【答案】 A4、主干路又称城市主干道，是城市中连接各主要分区的道路，以（）为主。
A.服务功能B.交通功能C.疏散功能D.汇聚功能【答案】 B5、道路硅酸盐水泥简称道路水泥，是指由道路硅酸盐水泥熟料、（）的活性混合材料与适量石膏磨细制成的胶凝材料。
A.0～5%B.0～10%C.10%～20%D.20%～40%【答案】 B6、梁桥桥面铺装一般采用不小于（）cm的水泥混凝土。
A.3B.5C.8D.10【答案】 C7、普通混凝土抗压试验试件的标准养护条件是（）。
A.温度20±2℃，相对湿度为95%以上B.温度20±5℃，相对湿度为90%以上C.温度20±2℃，相对湿度为90%以上D.温度20±1℃，相对湿度为95%以上【答案】 A8、（）不是按照力学体系分类。
A.梁式桥B.预应力混凝土桥C.拱式桥D.刚架桥【答案】 B9、安全生产设施或者安全生产条件不符合国家规定，因而发生重大伤亡事故或者造成其他严重，情节特别恶劣的，对直接负责的主管人员和其他直接责任人员，处（）。
A.3年以下有期徒刑或者拘役B.3年以上7年以下有期徒刑C.5年以下有期徒刑或者拘役D.5年以上有期徒刑【答案】 B10、钻孔灌注桩施工准备时，施工场地或工作平台的高度应考虑施工期间可能出现的高水位或潮水位，并比其高出（）m。
A.0.3~0.5B.0.5~0.7C.0.5~1.0D.1.0~1.5【答案】 B11、下列属于刚性路面的是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检查切线方向控制桩是否在同一条直线上。如果不在
同一条直线上，则应给予改正。
重新精确测定线路的转向角。
重新计算曲线综合要素。 重新标定曲线的起点和终点。
1.2 桥梁控制网的复测
1.2.1平面控制网的复测
平面控制网的复测一般包括基线的复测、角度的 复测、成果的复算、对比等。复测应尽可能保持原测 网的图形。复测精度一般仍按原测的精度要求进行。 基线可只复测一条，并以复测结果为准。
桥梁施工前的复测与施工控制点加密
1.1 路线中线复测 定测或线路复测的精度较低，一般不能满足桥 梁施工测量的精度要求。因此桥梁施工前，需对桥 址线路中线以较高的精度进行复测。 复测的主要方法是导线法。
（1）直线桥的中线复测
Z D 7—3 Z D 7— 4 Z D 7— 7 Z D 7— 5 Z D 7— 8 Z D 7— 6
D1
D2
D3
D4
D5
β1
β2
β3
β4
观测：桥址位置上所有转点间的水平距离 图61直线桥线路中线复测示意图 Di 和相邻边 间的水平角βi 。 计算：以两端转点（ZD7-3,ZD7-8)的连线为x轴建立施工 坐标系，计算各转点的坐标
（2）曲线桥的中线复测 当桥梁位于曲线上时，应对整个曲线进行复测。
1.2.2水准控制网的复测
水准控制网的复测一般按原测路线、原测等级进 行。跨河水准与两岸水准测量独立进行复测。
1.3 施工控制点的加密
加密的形式可采用增设节点和插点的方法。如果 需要插入的点较多，也可将其构成网状，通常称为插 网。在桥梁测量中，插网用于施工复杂的特大桥，在 一般桥梁中则较少采用。
1.3.1 节点的设置
1.3.2 插点
