先张法后张法施工

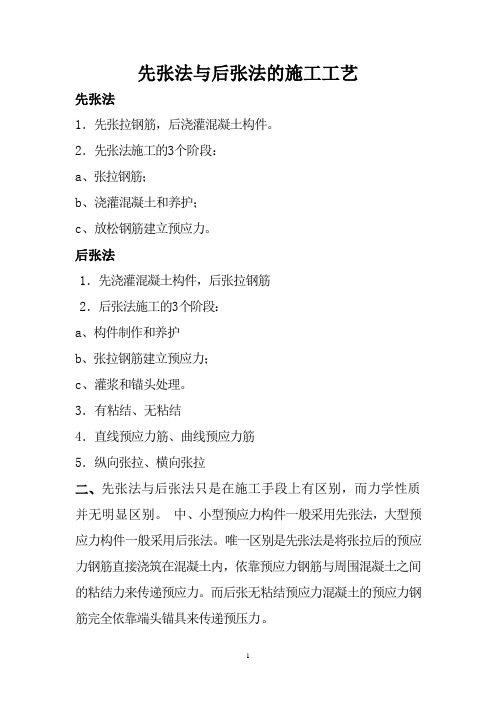

先张法与后张法的施工工艺
先张法与后张法的施工工艺先张法1．先张拉钢筋，后浇灌混凝土构件。
2．先张法施工的3个阶段：a、张拉钢筋；b、浇灌混凝土和养护；c、放松钢筋建立预应力。
后张法1．先浇灌混凝土构件，后张拉钢筋2．后张法施工的3个阶段：a、构件制作和养护b、张拉钢筋建立预应力；c、灌浆和锚头处理。
3．有粘结、无粘结4．直线预应力筋、曲线预应力筋5．纵向张拉、横向张拉二、先张法与后张法只是在施工手段上有区别，而力学性质并无明显区别。
中、小型预应力构件一般采用先张法，大型预应力构件一般采用后张法。
唯一区别是先张法是将张拉后的预应力钢筋直接浇筑在混凝土内，依靠预应力钢筋与周围混凝土之间的粘结力来传递预应力。
而后张无粘结预应力混凝土的预应力钢筋完全依靠端头锚具来传递预压力。
如果忽略摩擦的影响，后张无粘结预应力混凝土中预应力钢筋的应力沿全长是相等的，在单一截面上与混凝土不存在应变协调关系，当截面混凝土开裂时对混凝土没有约束作用，裂缝疏而宽，挠度较大，需设置一定数量的非预应力钢筋以改善构件的受力性能。
是否容易产生裂缝只与预应力度有关即与预应力施加的大小有关，而与制作方法无关，但你要明白一点一般来说施加同样的张拉应力时，先张法要比后张法预应力损失大，因为先张法中混凝土有弹性回缩。
三、先张法与后张法的一个重要区别在于钢筋是否放张(1)即先张拉钢筋后浇注混凝土.其主要张拉程序为:在台座上按设计要求将钢筋张拉到控制应力→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢筋.其传力途径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹,6.1.2 预加应力的方法先张法施工简单,靠粘结力自锚,不必耗费特制锚具,临时锚具可以重复使用(一般称工具式锚具或夹具),大批量生产时经济,质量稳定.适用于中小型构件工厂化生产。
(2)先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力, 如图6.2所示.这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土。
先张法和后张法施工工艺
先张法和后张法施工工艺1. 施工法概述好嘞，今天我们就来聊聊先张法和后张法，这两种建筑施工工艺，听起来可能有点高大上，但其实简单得很。
想象一下，盖房子就像搭积木，先张法和后张法就像是两种不同的搭法。
一个是先把线搭好再上砖，另一个则是先把砖垒好再拉线。
说到底，都是为了让我们的房子更加坚固、耐用。
1.1 先张法的特点先张法呢，就像是一位画家，先把画布绷紧，再开始挥洒颜料。
具体来说，它是在混凝土浇筑之前，把预应力钢筋提前张拉，这样一来，等混凝土凝固后，整个结构就会更强壮，能够承受更大的压力。
听上去不错吧？这种方法呢，适合那些需要高强度、长跨度的建筑，比如桥梁和高楼大厦。
要知道，建筑物就像我们的人一样，得有个结实的“骨架”才能撑得起整栋楼。
1.2 后张法的特点再说说后张法。
这玩意儿就像是给建筑穿上了一件“防弹衣”。
它是在混凝土浇筑后，待混凝土达到一定强度后，再进行张拉。
这种方法特别灵活，适用于各种复杂的结构，像是那些弯弯曲曲的桥梁。
后张法的优点就是，可以避免先张法在施工过程中可能带来的应力不均，减少了材料浪费，真是一举两得。
2. 施工流程好吧，既然说到这儿了，咱们就来聊聊具体的施工流程，看看这两种方法到底怎么操作。
2.1 先张法的施工步骤先张法的施工过程其实不复杂，第一步，得把预应力钢筋放在模板里，接着张拉。
然后，浇注混凝土，这一步就像是给建筑盖上“保护膜”。
混凝土干透后，放松钢筋张拉，这样就完成了，整个过程像是在给建筑做美容，效果杠杠的。
2.2 后张法的施工步骤再说后张法，首先要浇注混凝土，等它凝固到一定程度后，再把钢筋放进去，然后就开始张拉。
这个过程有点像给房子装个气囊，张拉的时候，要确保每一根钢筋都拉得刚刚好，不然就可能出现问题。
然后，再把气囊放掉，结构就稳固了，整个流程也算是给建筑穿上了一件“时尚外套”。
3. 应用场景当然，施工方法的选择可不是随便的，得看具体的情况。
3.1 先张法的应用场景先张法特别适合那些长跨度的建筑，比如高架桥、体育场馆。
先张法和后张法施工工艺的特点
先张法和后张法施工工艺的特点先张法和后张法是两种常用的构筑物施工工艺，它们在不同的工程项目中有不同的应用。
本文将对先张法和后张法的特点进行详细介绍。
先张法，顾名思义，是指在施工过程中先张设构筑物主体的施工方法。
这种施工工艺的特点是能够提前完成构筑物的基本形态，然后在此基础上进行后续工序的施工。
先张法常见的具体步骤包括立柱施工、搭设横梁、搭设屋架、添设板材等。
先张法的优点在于：1. 施工效率高：先张法可以提前完成构筑物的主体形态，减少后续工序的施工时间。
相比于后张法需要逐层施工的工艺，先张法以批量作业的方式进行，提高了施工效率。
2. 施工质量好：先张法可以在基础形态上进行后续工序的施工，这样可以更好地保持结构的整体性和稳定性。
同时，先张法施工过程中使用的材料更加稳定，可以更好地控制施工质量。
3. 施工周期短：先张法能够大大减少施工周期。
因为先张法可以一次性搭设完成构筑物的主体形态，后续施工只需要进行填补和装饰等工序，节约了大量时间。
4. 施工成本低：先张法可以提高施工效率和施工质量，从而降低施工成本。
此外，先张法所使用的材料也相对较少，可以进一步降低施工成本。
然而，先张法也存在一些不足之处。
例如，在施工过程中，一旦掌握不好施工节奏，可能会导致施工进展缓慢，甚至影响工程的整体进度。
同时，先张法对施工现场的条件要求较高，需要充足的施工空间以及合理的设备安排。
相比之下，后张法则是指在施工过程中先进行基础形态的部分施工工序，然后逐渐搭设上层的施工方法。
后张法的特点包括：1. 灵活性强：后张法可以根据具体工程情况进行调整，根据需要逐层施工。
这种施工工艺的灵活性使得施工过程更容易控制和调整。
2. 适应性强：后张法适用于各种规模的工程和各种类型的建筑物。
不同层次的构筑物可以灵活地根据需要进行施工，提高了施工的适应性。
3. 施工过程透明：后张法的施工过程逐渐展示在人们面前，可以更好地掌握工程进展情况。
这有助于监督和调整施工计划，保证施工质量和进度。
先张法后张法施工工艺
先张法后张法施工工艺引言：在建筑施工中，先张法后张法是一种常用的施工工艺。
它是指在建筑结构施工过程中，先进行预张法，再进行后张法的施工步骤。
本文将详细介绍先张法后张法施工工艺的原理、优点和应用。
一、先张法施工工艺的原理先张法施工工艺是指在建筑结构施工中，先通过外力的作用将构件拉伸或压缩到一定程度，然后将构件固定在该状态下进行后续施工的一种方法。
其原理是利用材料的弹性变形和内力平衡的原理，使构件在预张力的作用下具有一定的初始应力状态，以提高结构的整体性能。
二、先张法施工工艺的优点1. 增强结构的承载能力：通过预张法施工，可以在构件中引入一定的预应力，从而提高结构的承载能力和抗震性能，使结构更加稳定和安全。
2. 提高施工效率：先张法施工工艺可以提前完成构件的预应力施加，减少了后续施工的工期，提高了施工效率。
3. 降低工程成本：通过先张法施工工艺，可以减少材料的使用量，降低工程成本。
4. 保证施工质量：先张法施工工艺能够提前对构件进行检测和调整，确保施工质量，降低工程质量风险。
三、先张法施工工艺的应用1. 预应力混凝土结构：在预应力混凝土结构中，先张法施工工艺被广泛应用。
通过预应力钢筋的预张拉，使混凝土构件在混凝土凝固前具有一定的预应力，提高结构的整体性能。
2. 钢结构施工：在钢结构施工中，先张法施工工艺可以通过预张拉钢筋或使用张拉设备对构件进行预应力，增强结构的稳定性和承载能力。
3. 桥梁施工：在桥梁施工中，先张法施工工艺可以通过预应力临时索具对桥梁进行预应力，提高桥梁的整体刚度和抗震性能。
4. 隧道施工：在隧道施工中，先张法施工工艺可以通过预张拉钢筋或使用张拉设备对隧道构件进行预应力，增强隧道的稳定性和承载能力。
结论：先张法后张法施工工艺是一种有效的施工方法，能够提高建筑结构的承载能力、施工效率和质量，降低工程成本。
在预应力混凝土结构、钢结构施工、桥梁施工和隧道施工中都有广泛的应用。
通过合理的施工工艺选择和操作，可以确保施工质量和工程安全。
先张法和后张法施工工艺流程
先张法和后张法施工工艺流程先张法和后张法是建筑施工中的两种常用工艺流程。
本文将对这两种工艺流程进行详细介绍。
先张法是指在建筑结构施工过程中，先进行顶部结构的施工，然后再进行地面结构的施工。
这种工艺流程的特点是施工周期相对较长，但优点是能够有效地保护地面结构，在后续施工过程中减少损坏的风险。
工艺流程如下：1. 设计阶段：在设计阶段，需要对建筑结构进行分析和计算，确定先张法施工的可行性，并制定施工方案。
2. 顶部结构施工：先张法施工的第一步是进行顶部结构的施工。
这包括地面上的一层或多层建筑，如楼板、墙体、梁柱等。
施工过程中需要严格控制施工顺序和工艺要求，确保结构的稳定性和安全性。
3. 地下结构施工：在顶部结构施工完成后，才能进行地下结构的施工。
这包括地下室、地下管道、基坑支护等。
由于先张法要求地面结构先行施工，因此需要在地下结构施工开始前制定好相应的支护措施，以确保顶部结构的安全。
4. 完工验收：施工完成后，需要进行完工验收。
这包括对顶部结构和地下结构进行检查，确保其满足设计要求和相关标准。
同时，还需要进行验收报告的编制和归档，以备后续使用和管理。
后张法是指在建筑施工过程中，先进行地下结构的施工，然后再进行顶部结构的施工。
这种工艺流程的特点是施工周期相对较短，但缺点是地面结构容易受到损坏，需要在施工过程中加强保护。
工艺流程如下：1. 设计阶段：与先张法一样，在设计阶段需要进行相关的分析、计算和方案制定。
2. 地下结构施工：与先张法相反，后张法先进行地下结构的施工，包括地下室、地下管道等。
在施工过程中需要制定好相关的支护措施，以保护地下结构的稳定和安全。
3. 顶部结构施工：在地下结构施工完成后，才能进行顶部结构的施工。
这包括楼板、墙体、梁柱等。
施工过程中需要严格按照施工顺序和工艺要求进行施工，以确保结构的稳定性和安全性。
4. 完工验收：与先张法一样，在施工完成后进行完工验收，确保结构满足设计要求和相关标准，并编制和归档验收报告。
简述先张法和后张法施工工艺
简述先张法和后张法施工工艺先张法和后张法施工工艺是现代建筑施工中常用的两种方法。
这两种方法都是用来加固混凝土结构的，但是它们的实施过程和效果有所不同。
本文将详细介绍先张法和后张法施工工艺的具体内容和应用。
一、先张法施工工艺先张法施工工艺是一种常用的混凝土结构加固方法。
它的特点是在混凝土结构已经出现裂缝或者变形之后，通过在混凝土结构上预先设置张拉钢筋，再施加张力来达到加固的效果。
先张法施工工艺的实施过程分为以下几个步骤：1. 钢筋预埋：在混凝土结构上预先设置张拉钢筋。
这些钢筋通常是在混凝土浇筑之前预先埋入混凝土中的，以便在结构出现裂缝或者变形时能够快速施加张力。
2. 张拉：当混凝土结构出现裂缝或者变形时，施工人员会通过张拉设备施加张力，使钢筋拉紧。
这个过程需要经过多次张拉和松弛的循环，直到钢筋达到预定的张力。
3. 固定：当钢筋达到预定的张力后，施工人员会在钢筋两端固定锚具，以保证钢筋的张力不会松动。
先张法施工工艺的优点是可以在混凝土结构出现裂缝或者变形之后进行加固，而且施工过程相对简单。
但是，它也存在一些缺点，比如施工时间较长，施工成本较高，且对施工人员的技术要求较高。
二、后张法施工工艺后张法施工工艺也是一种常用的混凝土结构加固方法。
它的特点是在混凝土结构已经出现裂缝或者变形之后，通过在混凝土结构上设置钢筋板，再施加张力来达到加固的效果。
后张法施工工艺的实施过程分为以下几个步骤：1. 钢筋板安装：在混凝土结构上安装钢筋板。
钢筋板通常是由多根钢筋组成的，在安装时需要将钢筋板与混凝土结构紧密连接，以便在施加张力时能够有效地传递力量。
2. 张拉：当钢筋板安装完成后，施工人员会通过张拉设备施加张力，使钢筋板与混凝土结构之间的空隙被拉紧。
这个过程需要经过多次张拉和松弛的循环，直到钢筋板达到预定的张力。
3. 固定：当钢筋板达到预定的张力后，施工人员会在钢筋板两端固定锚具，以保证钢筋板的张力不会松动。
后张法施工工艺的优点是可以在混凝土结构出现裂缝或者变形之后进行加固，而且施工过程相对简单，施工时间较短，施工成本较低，且对施工人员的技术要求较低。
先张法和后张法的施工工艺如何
先张法和后张法的施工工艺如何先张法和后张法是两种常用的施工工艺，主要用于建筑工程中的板材安装。
两种工艺都是为了保证板材的安全性和紧密性而设计的，但它们在操作步骤和施工时机上有所不同。
本文将从施工工艺、步骤以及适用场景等方面介绍先张法和后张法的特点。
先张法是指在安装板材之前先张紧螺栓，再进行板材的安装。
这种工艺可以确保板材在安装过程中不会产生位移或变形，从而保证施工的质量。
先张法的具体步骤如下：1. 在板材的固定点选择合适的位置，预先打孔，并在孔上安装螺栓或螺丝。
2. 使用扳手或电动工具将螺栓或螺丝旋紧，确保板材与固定点紧密连接。
3. 在安装板材时，将板材放置在螺栓或螺丝上，并轻轻向下按压，使板材与固定点完全接触。
4. 使用扳手或电动工具继续旋紧螺栓或螺丝，使板材紧密固定在固定点上。
先张法适用于板材比较厚重、尺寸较大的情况下。
它可以保证板材在长期使用中不会出现松动或位移，尤其适合用于支撑结构稳定性要求较高的工程，如高层建筑或桥梁等。
后张法是指在板材安装完之后再进行张紧工作。
这种工艺可以使板材与固定点之间的接触更加紧密，保证工程的安全性。
后张法的具体步骤如下：1. 安装完板材后，选择合适的位置预先打孔，并在孔上安装螺栓或螺丝。
2. 使用扳手或电动工具将螺栓或螺丝旋紧，与板材紧密连接。
3. 使用扳手或电动工具继续旋紧螺栓或螺丝，使板材与固定点之间的连接更加紧密。
后张法适用于板材比较轻薄、尺寸较小的情况下。
它可以通过张紧螺栓或螺丝，增加板材与固定点之间的摩擦力，从而提高板材的固定力。
后张法常用于建筑墙面和天花板的安装，可以保证板材的平整度和牢固度。
总的来说，先张法和后张法是常用的板材安装工艺，它们在施工时机和步骤上有所不同，但都可以确保板材的安全性和紧密性。
选择使用哪种工艺应根据板材的材质、尺寸和施工环境等因素综合考虑。
施工人员在操作时应仔细遵循相应的步骤，以保证施工质量。
同时，在使用螺栓或螺丝时应注意选择合适的规格和材质，并使用适当的工具。
先张法与后张法施工工艺流程
先张法与后张法施工工艺流程先张法与后张法施工工艺流程一、引言先张法与后张法是目前常用的两种施工工艺流程，广泛应用于建筑、桥梁、隧道等工程项目中。
本文将对先张法与后张法的工艺流程进行详细介绍，并对其特点和适用范围进行分析。
二、先张法工艺流程1. 确定施工方案：根据具体工程要求和设计要求，确定先张法工艺的施工方案。
确定张拉点、锚固点等重要参数，并进行必要的前期准备工作，如土方开挖和基础处理等。
2. 安装张拉设备：根据施工方案，安装张拉设备，包括张拉机、预应力钢束等。
确保设备的正常运行和安全性。
3. 张拉钢束：根据设计要求和张拉计划，使用张拉机对预应力钢束进行张拉。
通过控制张拉力和应力值，实现预应力钢束的正常张拉和锚固。
4. 混凝土浇筑：在完成钢束张拉后，即进行混凝土浇筑工作。
确保混凝土的均匀浇注和充实，避免混凝土内部空洞和缺陷的出现。
5. 养护处理：对浇筑的混凝土进行养护处理，保证其强度发展和硬化过程。
进行水养护、温度控制等操作，以提高混凝土的力学性能和耐久性能。
三、先张法工艺流程特点1. 施工效率高：先张法工艺流程相对简单，钢束张拉和混凝土浇筑可以同时进行，减少了施工周期。
同时，通过钢束的预应力作用，可以提高混凝土的承载能力和变形控制性能。
2. 施工质量高：先张法可以控制预应力钢束的应力值和张拉力，确保钢束内力的合理分配和混凝土的充实性。
能够有效避免混凝土的开裂和变形问题，提高工程的安全性和耐久性。
3. 适用范围广：先张法适用于各类建筑、桥梁、隧道等工程项目。
对于大跨度、超高层、地下结构等特殊工程具有特殊的适应性和优势。
四、后张法工艺流程1. 确定施工方案：根据具体工程要求和设计要求，确定后张法工艺的施工方案。
确定后张法段数、应力水平等重要参数，并进行必要的前期准备工作。
2. 安装锚固设备：根据施工方案，安装锚固设备，包括锚固板、锚具等。
确保设备的正常运行和安全性。
3. 后张钢束锚固：将预应力钢束穿过锚固孔洞，通过拉拔和固定，完成预应力钢束的锚固。
先张法和后张法的施工工艺特点
先张法和后张法的施工工艺特点先张法和后张法是两种常见的施工工艺方法，主要应用于煤矿等地下工程中。
本文将从施工原理、施工步骤以及施工工艺特点等方面阐述这两种技术。
一、施工原理1. 先张法：即先张拉钢梁，再支撑，也就是在进行任何挖掘工作之前，先安装钢梁并进行张拉，然后再进行支撑。
这样做的目的是为了减小开采推进带来的沉陷，保持井下环境的稳定。
2. 后张法：即先支撑，再张拉钢梁。
在进行挖掘工作之前，先支撑煤巷内的岩层，并确保支撑的稳定，然后再进行钢梁的张拉。
这样做的目的是为了在保护井下环境的同时，提高钢梁的使用寿命。
二、施工步骤1. 先张法：（1）安装钢梁：根据设计要求，在煤巷内安装钢梁，钢梁的数量和布置根据煤层情况和设计要求进行选择。
（2）张拉钢梁：通过张拉设备将钢梁进行张拉，并且要根据设计规范进行拉力控制，以确保钢梁的预压力符合要求。
（3）支撑：在钢梁张拉完成后，根据设计要求进行支撑工作，包括安装支柱、支架等设备，以加固煤巷岩层。
2. 后张法：（1）支撑：先进行支撑工作，根据设计要求安装支柱、支架等设备，确保煤巷内的岩层稳定。
（2）张拉钢梁：在支撑工作完成后，通过张拉设备对钢梁进行张拉，同样要根据设计规范进行拉力控制。
（3）巩固：在钢梁张拉完成后，根据需要进行后续的巩固工作，包括封顶、装饰等，以提高煤巷的整体稳定性。
三、施工工艺特点1. 先张法：（1）适用范围广：先张法适用于不同类型和规模的煤巷，可以根据具体情况进行布置和调整。
（2）施工简单：先张法的施工步骤相对简单，容易掌握和操作。
（3）可控性好：通过预先张拉钢梁，可以在挖掘过程中控制沉陷和变形，减小地压力带来的影响，同时降低安全事故的风险。
（4）可复用性差：由于开采对煤巷有一定的影响，使得钢梁的使用寿命相对较短，一般需要重新布置和更换。
2. 后张法：（1）保护性好：通过先支撑煤巷的岩层，再进行张拉钢梁，可以保护下方的地层和设备不受开采推进的影响。
先张法后张法施工工艺
先张法后张法施工工艺先张法后张法施工工艺，也称为“先张法，后张法施工工艺流程”。
这是一种施工工艺，用于在建筑和土木工程中进行混凝土浇筑。
它的主要特点是先张法，后张法，以确保混凝土的质量和施工效率。
在本文中，我将详细介绍这种工艺的步骤和优点。
先张法后张法施工工艺的基本步骤如下：1.确定混凝土模板的尺寸和位置。
在开始施工之前，需要根据设计要求确定混凝土模板的尺寸和位置。
这一步骤非常关键，因为模板的准确性直接影响到最终混凝土的质量。
2.进行模板的预制和定位。
根据确定的尺寸和位置，进行混凝土模板的预制和定位。
模板的预制可以通过制定合适的模板尺寸和形状，并进行预制加工。
模板的定位可以采用各种方法，如使用基准点进行定位。
3.进行模板的前张。
在进行正式浇筑之前，需要先进行模板的前张。
前张是指将混凝土模板的边缘部分用混凝土填充，以确保模板的密封性和稳定性。
这一步骤可以使用混凝土搅拌机将混凝土倒入模板中，并使用振动器将其压实。
4.进行模板的布置和铺设。
在进行模板的铺设之前，需要做好施工准备工作，如清理模板底板、涂抹模板脱模剂等。
然后根据模板尺寸和形状的要求，将整个模板布置在施工现场，并进行准确的调整和对齐。
5.进行混凝土的浇筑。
在模板铺设完成后，可以进行混凝土的浇筑。
为了确保混凝土的均匀性和质量，可以采用机械浇筑或手工浇筑的方式。
在浇筑过程中，需要注意混凝土的流动性和振捣性，以确保混凝土的密实性和均匀性。
6.进行混凝土的后张。
在混凝土浇筑完成后，需要进行混凝土的后张处理。
后张是指将混凝土表面进行压实和养护，以增强混凝土的强度和耐久性。
后张可以使用振动器进行表面振捣，并进行适当的养护措施，如喷水养护、遮阳等。
先张法后张法施工工艺的优点如下：1.提高施工效率。
先张法后张法施工工艺可以减少施工中的工序和时间，提高施工效率。
通过先进行模板的前张处理，可以充分利用振动器的压实效果，减少后张阶段对混凝土表面的处理和养护时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墩头式夹具
夹片式夹具
2.张拉设备
（1）钢丝张拉设备： 1）单根张拉可用小型卷扬机或电动螺杆张拉机 （附图） ，用弹簧测力计控制张拉力。 2）多根同时张拉可用台座式千斤顶（YT1200)。
（2）钢筋张拉设备：钢筋张拉多采用穿心式千斤顶 （YC200） （附图） ，也可张拉单根钢绞线或小 型钢丝束；成组张拉粗钢筋多用台座式千斤顶。
墩头锚具
钢质锥形锚
锚具的自锁与自锚
1.锥销式锚具的自锁与自锚 （1）锚具的自锁(不会反弹而脱出能力) 1NQ0cosNQ0sin 以1= tg1代入，得： 1 （2）锚具的自锚(不被从夹具中拉出的能力) P= 2N+S= 2N+N tg
K F P m in 2 1 N N N 2N t g 2 1 t 2 g1
（2）多根预应力筋成组张拉 1）用梳筋板夹具张拉 2）用多横梁装置张拉
2.预应力筋张拉
（1）张拉控制应力 1）张拉控制应力的确定
张拉控制应力con设计最大值
2）与最大张拉控制应力允许值的关系
（2）张拉程序 1）预应力钢丝采用一次张拉程序： 01.03con锚固 2）粗钢筋张拉程序： 01.05 con 持荷2min con锚固 超张拉的目的是为减少应力松弛损失。 成组张拉时应预先调整初应力。
（3）张拉 张拉力 N j=m con ·A p 张拉顺序
（4）预应力值校核 预应力钢筋的张拉力，一般用伸长值校核。 预应力钢丝用钢丝内力测定仪测内力校核。
（三）混凝土的浇筑与养护 多层叠浇时，下层构件强度达到8~10N/mm2 后，方 可浇筑上层构件砼。 蒸气养护时注意问题。
（四）预应力筋的放张
1.放张预应力筋时，对砼强度的要求。 放张时混凝土的强 度不得低于设计强度标准值的75％。 2.放张顺序
放张顺序应符合设计要求，若无专门要求，应符合下列规 定：
（1）对承受轴心预压应力的构件，应同时放张。 （2）对承受偏心预压应力的构件，应先放张预应力较小的 预应力筋。
（3）不能按上述规定放张时，应分阶段、对称、相互交错 地放张。
（二）张拉设备与夹具
1.夹具 （1）墩头式夹具：分单根墩头夹具和墩头梳筋板夹具， 适用于有墩粗头的Ⅱ、Ⅲ、Ⅳ级螺纹钢筋和钢丝。 （2）锥销式夹具：适用于夹持直径的冷拔低碳钢丝和碳 素钢丝。 （3）夹片式夹具：分圆套筒三片式（12、14单根冷拉 钢筋）；方套筒二片式（8.2热处理钢筋）；单根钢绞 线夹具（12和15钢绞线）。
2.预应力钢筋束、钢绞线束锚具
（1） KT-Z型锚具 由锚环与锚塞组成（附图） ，适用于锚固3~6根12 的冷拉螺纹钢筋与钢绞线束。 （2）JM型锚具 由锚环与夹片组成（附图） ，用于锚固3~6根12冷 拉Ⅳ级钢筋束和钢绞线束。 （3）XM型锚具 由锚板和夹片组成（附图） ，适用于锚固单根至多根 15钢绞线束和钢丝束。 （4）QM型锚具 由锚板和夹片组成，适用于锚固单根至多根钢绞线束。
第二节 先张法施工
一、先张法原理 1.原理（附图） 2.先张法施工可采用台座法或机组流水法（台
模法）。
二、先张法施工设备
（一）台座 台座是预应力张拉时的承力结构，必须有足够的强 度、刚度和稳定性。台座分墩式台座和槽式台座。
1.墩式台座 其构造如图，一般用于生产中小型构件。台座一般 长度为100~150m，可一次生产多根构件。墩式台座 由台墩、台面与横梁等组成。
由锚具效率系数a和总应变apu.tot确定。 2.动载锚固性能
（1）疲劳荷载性能 （2）周期荷载性能 3.其它要求 （1）满足工艺要求 （2）满足灌浆的要求 （3）连接器 4.锚具的质量检验
二、锚具 （一）常用锚具
按使用锚具常分为 ：
1.单根钢筋的锚具 （1）螺丝端杆锚具 由螺丝端杆螺母及垫板组成（附图） 。也可用作先张 法夹具。适用于18~36Ⅱ、Ⅲ级钢筋。 （2）帮条锚具 由衬板和三根帮条焊接而成（附图） ，是单根粗钢筋 非张拉端用锚具。 （3）精轧螺纹钢筋锚具 由螺母和垫板组成（附图） ，适用于锚固25、32mm 高强精轧螺纹钢筋。 （4）单根钢绞线锚具 由锚环与夹片组成（附图） ，适用于锚固12和15钢绞 线。
2.夹片式锚具的自锁与自锚
3.顶压力对锚具锚固性能的影响
三、张拉设备
主要根据锚具型式和总张拉力的大小进行选择。 常用的有拉杆式千斤顶、穿心式千斤顶和锥锚式千斤 顶等。
1.拉杆式千斤顶(YL) （附图）
2.穿心式千斤顶(YC) （附图）
（1）台墩
一般由现浇钢筋砼构成。台墩除应具有足够的强度
和刚度外，还应进行抗倾覆与抗滑移等稳定性验算。
1）抗倾覆验算 2）抗滑移验算
KM1 G LEpe2 1.5 M Ne1
Kc
N1 N
1.3
（2）台面 （3）横梁：按承受均布荷载的简支梁计算。
2.槽式台座 由端柱、传力柱、柱垫、横梁和台面组成。设计 时也应进行强度和抗倾覆稳定性验算。多用于生 产较大型构件。
电动螺杆张拉机
三、先张法施工工艺
先张法工艺流程： （一）预应力筋的铺设 （二）预应力筋张拉 1.张拉方法 （1）单根预应力筋张拉 1）冷拔低碳钢丝用10kN电动卷扬张拉机张拉，锥销 式夹具锚固。 2）高强刻痕钢丝用20kN电动卷扬张拉机张拉，优质 锥销式夹具或墩头螺杆夹具锚固。 3）冷拉钢筋、热处理钢筋和钢绞线用穿心式千斤顶 张拉，夹片式夹具锚固。
JM锚具
3.预应力钢丝束锚具 （1）锥形螺杆锚具
由锥形螺杆、套筒、螺母、垫板组成（附图） 。适 用于锚固14~28s5钢丝束。 （2）钢丝束墩头锚具（附图）
适用于锚固任意根数s5钢丝束。 （3）钢质锥形锚具
由锚环和锚塞组成（附图） 。适用于锚固6、12、 18与24 s5钢丝束。
锥形螺杆锚具
3.放张方法 （1）预应力筋为钢丝或细钢筋可用钢丝钳或氧炔焰切割。 （2）预应力筋为数量较少的粗钢筋可用氧炔焰放张。 （3）多根钢丝或钢筋的同时放张，可用千斤顶、砂箱、楔 块等方法放张。
4.放张的检验 测定钢丝的回缩情况。
第三节 后张法施工
一、预应力锚、夹具标准及其检验方法 锚具按锚固性能分成两类：Ⅰ类锚具和Ⅱ类锚具。 1.静载锚固性能
