25G(T)型旅客列车配电控制柜电路详解
25T型铁路客车列车电气监控系统的组成及常见故障的处理方法

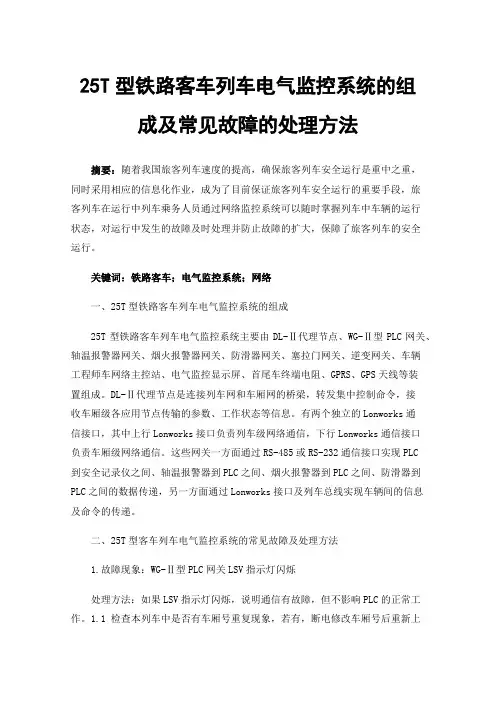

25T型铁路客车列车电气监控系统的组成及常见故障的处理方法摘要：随着我国旅客列车速度的提高，确保旅客列车安全运行是重中之重，同时采用相应的信息化作业，成为了目前保证旅客列车安全运行的重要手段，旅客列车在运行中列车乘务人员通过网络监控系统可以随时掌握列车中车辆的运行状态，对运行中发生的故障及时处理并防止故障的扩大，保障了旅客列车的安全运行。
关键词：铁路客车；电气监控系统；网络一、25T型铁路客车列车电气监控系统的组成25T型铁路客车列车电气监控系统主要由DL-Ⅱ代理节点、WG-Ⅱ型PLC网关、轴温报警器网关、烟火报警器网关、防滑器网关、塞拉门网关、逆变网关、车辆工程师车网络主控站、电气监控显示屏、首尾车终端电阻、GPRS、GPS天线等装置组成。
DL-Ⅱ代理节点是连接列车网和车厢网的桥梁，转发集中控制命令，接收车厢级各应用节点传输的参数、工作状态等信息。
有两个独立的Lonworks通信接口，其中上行Lonworks接口负责列车级网络通信，下行Lonworks通信接口负责车厢级网络通信。
这些网关一方面通过RS-485或RS-232通信接口实现PLC到安全记录仪之间、轴温报警器到PLC之间、烟火报警器到PLC之间、防滑器到PLC之间的数据传递，另一方面通过Lonworks接口及列车总线实现车辆间的信息及命令的传递。
二、25T型客车列车电气监控系统的常见故障及处理方法1.故障现象：WG-Ⅱ型PLC网关LSV指示灯闪烁处理方法：如果LSV指示灯闪烁，说明通信有故障，但不影响PLC的正常工作。
1.1 检查本列车中是否有车厢号重复现象，若有，断电修改车厢号后重新上电，检查LSV指示灯显示状态是否恢复正常。
1.2检查接线是否正确，接线是否有短路现象。
1.3检查DC24V供电电源是否正常，电压符合规定。
1.4检查列车网络通讯线是否有对地绝缘不够、短路、开路等现象。
1.5更换WG-Ⅱ型PLC网关。
2.故障现象：工程师车电气监控屏监控不到车厢信息处理方法：(1)在工程师车通过PLC触摸屏与其他车厢网络互调，如果网络互调正常，可以判断为工程师车电气监控系统故障，重点查找工程师车电气监控系统网络通信线、WG-Ⅱ安全监视网关、电气监控屏及各插件等部位。
直供电列车集中供电原理及39转43芯线资料

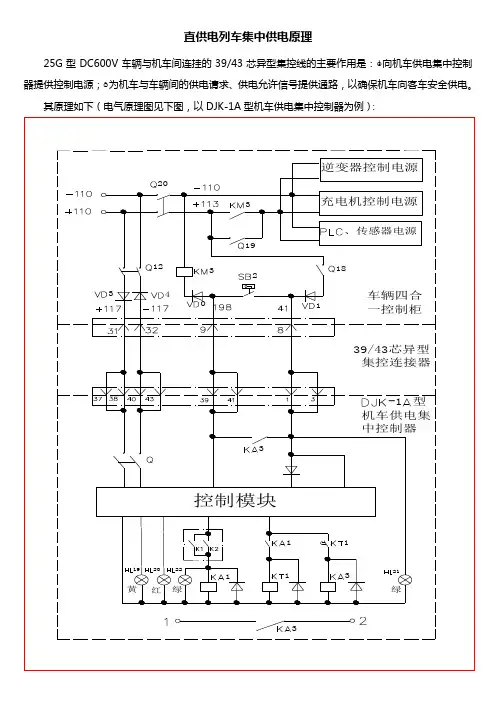

直供电列车集中供电原理25G型DC600V车辆与机车间连挂的39/43芯异型集控线的主要作用是：○1向机车供电集中控制器提供控制电源；○2为机车与车辆间的供电请求、供电允许信号提供通路，以确保机车向客车安全供电。
其原理如下（电气原理图见下图，以DJK-1A型机车供电集中控制器为例）：1. 39/43芯异型集控线连挂完毕后，闭合任一辆车集控电源空开Q12，DC110V电源经集控电源空开Q12、车下集控电源线（39芯中的31号和32号脚线）为机车供电集中控制器提供DC110V电源，此时HL19指示灯亮，表明车辆DC110V有电。
2. 闭合编组列车所有综合控制柜内DC110V母线空开Q20后，当任一车辆电气综合控制柜内“供电请求”开关Q18提供闭合时，DC110V供电请求信号（41#线）经39芯集控线第8针至机车端43芯集控线1、3针至机车供电集中控制器控制模块，此时HL21（绿灯）亮，表示客车综合控制柜供电开关已处于DC600V供电位，同时控制模块接收到“供电请求”信号后，HL20（红灯）亮，表示直流供电允许；3. 机车接收到“供电允许”信号后，开始向车辆供电，此时K1（K2）闭合，KA1得电吸合，直流供电指示灯HL22（绿色）亮，39、41号线向车辆输出110V“供电允许”信号，经过KT1延时后，KA3吸合，串在机车供电控制回路中的KA3辅助触点1、2吸合，DC600V供向客车。
（KT2时间继电器保证直流供电允许信号（39、41）先送出，DC600V后供电，延时一般取5s。
）4. 车辆综合控制柜198#线接收到DC110V供电允许信号后，KM3吸合，KM3常开触点闭合，DC110V电源分别向逆变器控制回路、充电机控制回路、PLC以及传感器电源转换模块供电，机车延时5S后DC600V向车辆供电，车辆逆变器、充电机主回路得到DC600V电源后，开始工作。
39/43芯异型集控线相关资料1.25G型DC600V新车与机车间的通讯采用39/43芯异型集控线连接，车辆端为39芯KTL39DX客车集控连接器插头，该连接器插头由38根插针和1根射频同轴插头组成,插头外壳设计有定位插孔，与之配对的连接器插座上有定位插销和导向滑轨、插头外壳的定位缺口与插座外壳定位凸起配合定位。
25G型车DC600V电气系统
25G车DC600V电气系统一、总述为满足铁路客车跨越式发展的需要，铁道部和各客车生产厂家参照了国外供电制式并结合我国国情和技术现状，对电气化铁路客车电气系统进行了标志性的改进，最终确定了电气化铁路段客车DC600V供电方式。
在电气化区段，新研制的客运（SS8、SS7、 SS9）电力机车的列车辅助供电装置将受电弓接受的25KV单相高压交流电降压、整流、滤波成DC600V直流电，机车上安装了两套DC600V电源装置，两套装置分两路通过KC20D连接器向空调客车供电；空调客车通过综合控制柜自动(按车厢号分奇偶选择)将其中一路DC600V送入逆变电源装置（简称逆变器箱，型号：25T-2X35KVA+12KVA，包括两个35KVA逆变器和一个12KVA三相四线制隔离变压器）及DC110V电源装置（简称充电器箱，型号：25T-8KW+3.5KVA，包括一个8KW充电器和一个3.5KVA单相不间断逆变器）。
2X35KVA逆变器将DC600V逆变成两路三相50Hz、AC380V交流电，向空调装置、电开水炉等三相交流用电负载供电；8KW充电器将DC600V变换成DC110V直流电，给蓄电池组充电的同时向照明、供电控制等直流负载供电；客室电热和温水箱采用DC600V直接加热。
采用2X35KVA逆变器供电，主要从两方面考虑：一是25T 客车除空调机组外，还新增加了许多设备，单车负载容量较大；另一方面是为了适应新的运行方式，增加供电系统的可靠性和安全性。
两个逆变器其中一个主要给空调机组供电，另一个给开水炉、伴热等交流负载供电；正常情况下，两个逆变器相互独立，互为热备份。
但当其中一个发生故障时，由另一个负责继续向负载供电，只是部分受控负载要减载运行（如空调机组转入半冷或半热工况）。
客室电热器、温水箱等电阻性负载之所以采用DC600V直接加热的方式，一方面减轻了逆变器的冬季负载，另一方面减少了电阻性负载引起的漏电流。
由于电气化区段每隔25km左右有一个分相区， DC600V电源装置在过分相区时没有输入电源，因此逆变器和充电器均没有输出；为了避免照明负载的频繁断电，所以照明采用DC110V供电，在牵引区段，由充电器向照明负载供电，而过无电区时则由安装在车下的蓄电池供电。
铁路25G型客车网络通信
三.25G型DC600V列车通讯设备
车端网络通讯设备
使用 18,23针 通信
插芯 号
线号
信号含义
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
车端电气
NC1 NC2 NC3 NC4 NC5 NC6
备用
插芯 号
线号
信号含义
KTL39GX通信连接器
25G型列车网络通信
郑州车辆段库检车间
一、为什么要用列车通信网络
随着我国旅客列车提速范围越来越大，运行速度越来越高， 确保我国旅客列车运行安全的任务变得十分艰巨。 在运行中及时发现以及防止故障的发生、确保旅客列车 的运行安全成为我们需要解决的问题。
二．25G型列车采用的网络
采用LONWORKS网络。 技术特点：是完全开放式的技术。它提倡运用分布式的智 能设备组建控制网络，同时也支持主从式网络结构。它支 持各种通讯媒体，包括双绞屏蔽线，电力线，光缆等等。
21A,21B
11A,11B
39芯连 接器座 39芯连 接器座
I位端
II位端
39芯连 接器座
综合控制柜
39芯连 接器座
12A,12B
II位侧
22A,22B
列车联调
11A, 11B 12A, 12B
12A, 12B
11A, 11B
本车监控
列车监控
全列控制
网络调试方法及常见问题
本车网络调试
通过本车触摸屏查看本车网络。若本车所有网关信 息均不能显示，我们应注意以下方面：
谢谢！
郑州客车车辆段库检车间
制作人：赵环
2015.06.26
国产25T型客车电气系统
第四章国产25T 型客车电气系统第一节综合控制柜概况一、主要特点1、实现了客车电气控制系统的小型化、智能化、集成化和系统化。
2、综合控制柜根据预设参数实现自动控制、减轻了操作人员的工作强度，避免了人为操作引起的事故，便于操作和维护。
3、对电气系统参数进行适时监测，出现故障时进行保护动作，避免了由于保护不及时而引起的严重后果。
4、综合控制柜可对轴温、防滑器、烟火报警器，车门状态进行监视和显示。
5、综合控制柜充分考虑了整车各个电气功能部件的协调工作，整个电气系统工作更加安全可靠。
6、根据《铁道客车配线布线规则》和实际存在的问题，不同系统、不同电压等级、不同电流类别的导线尽量相互间的电磁干扰。
7、综合控制柜的控制方案以自动为主，同时考虑控制系统故障的应急措施，包括极端情况下的手动应急措施。
8、综合控制柜主要具备六大功能：电源转换与控制功能；空调机组控制功能；蓄电池欠压保护功能；照明供电功能；轴温、防滑器、烟火报警器、车门及电源箱状态监视功能；联网通信功能二、技术规格(一)主要技术参数及功能1、综合控制柜控制单元(1) PLC :是可编程序控制器的缩写( 2) 信息显示触摸屏2、交、直流电源( 1 ) 主电路电源( 2) 蓄电池( 3) 直流控制电源( 4) PLC 、触摸屏及传感器供电电源( 5) 尾灯、电话插座供电电源（二）WG型网关功能（三）DL- U代理节点三、系统功能1、触摸屏功能2、电源供电转换功能3、空调机组控制功能4、照明控制功能第二节综合控制柜的工作原理一、客车的供电控制与转换自动控制流程：1、上电初始化程序系统，准备运行2、1路、U路有电源检测3、数据判断（三种情况）4、1路供电启动，半载运行5、1路、U路都有电，奇数车启动I路供电，偶数车启动U路供电，全载运行。
6U 路供电，半载运行。
7、信号输出。
二、空调机组控制空调机组控制原理在《客车空调装置》也有具体阐述三、蓄电池欠压保护综合控制设蓄电池欠压提示功能，当PLC检测到本车蓄电池电压低于欠压保护设定值，触摸屏应显示相应故障信息，提示用户。
客车电气装置-25T型客车综合控制柜的工作原理
空调机组控制
1．转换开关SA2置于“自动”位
①电源供电开始后，PLC控制空调机组自动进入“自动”运行，PLC根据当前逆变器状态以及车厢里温 度传感器检出值与预先设定的“制冷”、“制暖”温度值进行比较后，进行空调机组的“自动”运转， 空调机组有六种工况“弱风”、“强风”、“半冷”、“半暖”、“全冷”、“全暖”。“制冷”温 度设定值为空调机组从“半冷”工况转入“强风”工况时的临界温度；“制暖”温度设定值为空调机 组从“弱风”工况转入“半暖”工况时的临界温度。 ②可以根据显示触摸屏上的菜单和提示，选择“强风”、“半冷”、“全冷” 、“弱风”、“半暖”、 “全暖”等运行方式，此时空调机组不受温度控制，按下“全自动”触摸开关可以返回受温度控制 “自动”状态，按下“停止”触摸开关，空调停止运行。 ③制冷时，强风机发生故障，对应冷凝风机、压缩机停止工作；冷凝风机发生故障时，对应压缩机停 止工作；制暖时，弱风机发生故障，对应空气预热器停止工作。
2. 试验时，可将转换开关置于“试验冷”或“试验 暖”，人为选择制冷工况，启动强风、冷凝风机或制暖 工况启动弱风。此时PLC只能对空调欠压保护
为保护蓄电池，综合控制柜设蓄电池欠压提示功能，当PLC检 测到本车蓄电池电压低于欠压保护设定值时，触摸屏应显示相应故 障信息，提示用户。 （蓄电池欠压保护功能判断信号有车下电源给 出，当蓄电池欠压时，车下电源给出信号切断相应负载）
1. 转换开关置于“自动”位 ⑧故障排除后，可以通过触摸屏上的“电源控制”菜单，按下“停止供电”或“自动供电” 触摸开关解除故障保护。通过PLC检测后，PLC自动转换回原供电回路，负载恢复全载运行。 ⑨故障排除后也可以通过转换开关由“停止”位转换到“自动”位，PLC自动解除保护， 转换回原供电回路，通过PLC检测后，负载恢复全载运行。 ⑩出现过压故障，恢复正常后，两路供电回路重新供电时，PLC将自动解除保护转换到原 供电回路，恢复全载运行。
25G型铁路空调客车自主供电方案研究
系 数 是 指 负 载 额定 功 率 工 作 时 间 与 负 载 得 电工 作 时 间 之 比 。表 中所 列 利 用 系 数仅 作 为理 论 计 算 的 估 计 值 ， 与 客 车 的 实 际 工 作 情 况 存 在 一 定
的差异 ， 但 作 为理 论 计 算 ， 基本接近实际情况。
路 空调 客 车经 过数 十 年 的运 用 ， 车辆 主体 结 构 和 供 电 系统 已稳定 成熟 ， 要 使其 具备 单 车 自主供 电能力 ， 需 在
２ 自主 供 电 系统 主 电路 结 构 分 析
ＡＣ ３ ８ ０ Ｖ供电 ２ ５ Ｇ 型铁 路空 调 客车设 ２路 供 电 干线 ， 发 电车 通过 Ｄ Ｌ ４ ＡＣ ５ ０ ０ ／ ４ ２ ５ （ ＫＣ ２ Ｏ Ａ） 型 电力 连 接 器 向列 车供 电 ， ２ 路 ＡＣ ３ ８ ０ Ｖ 电源首 先进 入 电气综
合控 制柜 ， 电气 综 合控制 柜设 有供 电选 择 电路 ， 可 以选
择 Ｉ路或 Ⅱ路 Ａ Ｃ ３ ８ ０ Ｖ 电 源并 进 行 分 配 ， 供 给 车上
的空调机 组 、 电 开水 炉 、 电热 器 、 伴热、 照 明 等 交 流 负
载 。 自主供 电系统 主 电路供 电示 意 图见 图 １ 。
车 自主 供 电情 况 下 因柴 油 发 电 机组 故 障 而造 成 车 内
用 电设备 不 能 正 常 工作 ， 影 响乘 坐 舒 适 性 ， 可设置 自
主供 电情 况 下 的邻 车 供 电 功 能 ， 以提 高 自主 供 电 系 统 冗 余性 。
（ １ ． 中车 唐 山轨 道 客 车有 限 责任 公 司 产 品研 发 中心 ， 河北 唐 山 ０ ６ ３ ０ ３ ５ ； ２ ． 北 京铁 路 局 客 车科 ， 北京 １ ０ ０ ８ ６ ０ ）
25G25T型空调控制柜及空调机组
25G\25T 型空调控制柜及空调机组 1.1 空调控制柜空调控制柜是客车空调系统的控制中心，它按设定的程序准确地控制着空调系统的正常工作，完成通风、制暖、制冷的手动或自动运行。
整个电路可完成空调系统的供电、控制及保护作用，柜门上的指示灯显示出工况或故障现象等。
1.1.1 结构形式控制柜为落地式结构。
外形尺寸为(1300×700×250)mm(1T1型)。
柜体的后壁有六个安装孔，以便将控制柜固定在间壁上。
柜体前面为两扇对开的柜门，其开度大于90°，开门后有固定装置将门固定，以防止行车检修时柜门摆动。
门上装有显示各种工况的指示灯及铭牌等。
右门有暗式把手，左门内有一插销，并在右门上装有一只统一型号的抽屉锁，可用同一把钥匙开锁。
所有电气件(指示灯除外)均安装在柜内的一块大安装板上，器件多采用轨道安装方式，以方便更换。
配线用线槽，各线端用印有线号的热缩管套紧，柜内整齐美观。
温控仪、转换开关及计时器等安装在一块可翻动的小安装板上，检修非常方便。
空调控制柜外形图见附图2.1。
1.1.2 主要技术参数1.1.2.1 型号：KLC40〔2〕－1T1型。
1.1.2.2 配套空调机组：KLD40型。
1.1.2.3 形式：对开门柜式。
1.1.2.4 电源：控制电路：单相交流220V ，50 Hz 。
主 回 路：三相交流380V ，50 Hz 。
1.1.2.5 使用环境温度：-20～+40 ℃。
1.1.2.6 使用环境湿度：≤85％。
1.1.2.7 海 拔：≤1 500 m 。
1.1.3 静态设定参数1.1.3.1 时间继电器：KT1—60 s ；KT2—70 s ；KT3－50 s 。
1.1.3.2 热继电器：FR1—5 A ；FR4，FR5—4 A ； FR2—5 A 。
1.1.3.3 高、低压继电器：欠压：30187+- V 释放，30191-+ V 复位。
过压：05253+- V 触点断开，50240+- V 复位。
