测量系统分析计划(APQP要求)
产品质量先期策划(APQP)管理程序
6、1、5召开APQP小组会议
选出小组组长；
明确小组各成员的作用和职责；
6、4、7小批试产结束后，生产车间编制过程作业指导书，所有对操作有直接责任的操作人员均应配备易理解、可操作的作业指导书，以有效指导操作和对装配过程进行控制。
6、4、8在小批试产结束后，总工程师组织APQP小组成员对新产品进行产品定型鉴定。评审新产品的设计性能符合性、功能完备性、工艺可行性、安全可靠性、维修方便性、和经济性。并填写《新产品鉴定定型报告》
市场预测分析
产品技术水平
产品结构的继承性和复杂性
产品零件的加工工艺性，
新材料、新工艺的可操作性
生产能力、质量保证能力、时间进度要求。
6、1、7 若APQP小组可行性评审认为部分技术要求或部分设计还需修改才能达到顾客的要求时，应由销售部或设计部门、应用部门对市场调研作进一步分析，或与顾客进一步沟通联系。分析、联系协调结果应重新召开APQP小组会议。
6、1、1 销售部、设计开发部、电气事业部、应用工程部通过对市场调查、顾客信息反馈、维修记录和质量信息报告和顾客的要求等多种信息进行分析，结合自己的构思，书面提出新产品开发的构思。
6、1、2新产品设计开发的类型可分为：
全新设计开发的新产品
由基本型派生出的系列产品
产品局部结构改进
产品新增功能
6、1、3 设计开发部、电气事业部负责人填写《新产品开发申请表》，同时编写《新产品开发任务书》。
6、3、9质量部制定《测量系统分析计划》、《初始过程能力分析计划》
IATF16949五大工具之间的关系
01 / IATF16949五大核心工具简介1 . 统计过程控制（SPC）SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。
实施SPC的目的：对过程做出可靠的评估；确定过程的统计控制界限，判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作.测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。
实施MSA的目的：了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。
MSA促进了解和改进（减少变差）。
在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：（1）是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；（2）是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。
MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。
3 . 失效模式和效果分析（FMEA）潜在的失效模式和后果分析（FMEA）作为一种策划用作预防措施工具，其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。
实施FMEA的目的：能够容易、低成本地对产品或过程进行修改，从而减轻事后修改的危机，找到能够避免或减少这些潜在失效发生的措施。
4 . 产品质量先期策划（APQP）APQP是用来确定和制定确保产品满足顾客要求所需步骤的结构化方法。
APQP(标准)
项目追踪表
资源决定
问题日志
管理者支持
顾客输入要求 项目进度 设计目标 可靠和质量目标 可承受的成本目标 计划产量 关键联系人
产品质量进度计划
产品设计和开发
DFMEA
初始CC/SC清单
设计评审
设计验证计划
设计验证
分供方APQP状态
设备、工 装和量具
样件制作控制 计划
制造系统 分析计划
MSA计划
1-22
产品设计和开发
Feedback Assessment & Corrective Action 反馈、评估和纠正措施
Product & Process Validation 产品与过程确认
Process Design & Devel opment 过程设计和开发
Product Design & Development 产品设计和开发
要素
1. 设施、工具和量具 过程流程图 车间平面布置图 特性矩阵图 5. 过程 FMEA 6. 测量系统分析计划 7. 试生产控制计划 8. 过程指导书 9. 包装规范 10. 初始过程能力研究计划
APQP 风险评审 和起动
APQP 系统流程
APQP过程流程
精致工艺
资源决定
顾客输入要求
小组可行性承诺
图纸/规范
车辆/系统/子系统/部件的设计
设计失效模式后果分析（DFMEA）
图纸/规范 （文件/电子档）
设计验证计划 （DVP）
样件制造 控制计划
样件制造
设计/制造评审 （在所有APQP要素后
1-3-C
1-25
DFMEA 期望
完成关注设计中进行的更改及其对整个系统的影响的 DFMEA 建立 DFMEA 或类似的分析输出的潜在特殊特性 清单 解决在要素 2，顾客输入要求中发现的质量问题和学到的经验 确保将 DFMEA 信息，包括特殊特性清单传递给 PFMEA 小组
五大手册简介-APQP、PPAP、MSA、FMEA、SPC简介
五大手册简介-APQP、PPAP、MSA、FMEA、SPC简介16949五大手册简介-APQP、PPAP、MSA、FMEA、SPC简介ISO/TS 16949:2009参考手册的应用与案例目录前言一、产品质量先期策划和控制计划(A P Q P) 11.产品质量先期策划的由来 12.产品质量策划责任矩阵图 13.产品品质规划的基本原则 14.产品质量策划的基本步骤 25.A P Q P的主要内容 4 案例：先期产品质量策划控制程序13二、生产性零组件核准程序(P P A P)161.范围、定义和目的162.何时要求提交163.生产件核准的要求174.提交等级175.过程要求196.记录和原型样品的保存207.零组件提交状态20案例：生产件核准程序21三、失效模式与效应分析(F M E A)221.F M E A简介222.实施重点233.设计的D F M E A(D e s i g n F M E A)234.分析方式(A n a l y s i s A p p r o a c h)245.F M E A程序(F M E A P r o c e s s)246.F M E A表格内容说明25案例：F M E A制作办法30 附件：F M E A软件30四、测量系统分析(M S A—M e a s u r e m e n t S y s t e m s A n a l y s i s)311.测量系统变差的类型312.测量系统分析33附件：M S A软件46五、统计过程控制(S P C—S t a t i s t i c P r o c e s s C o n t r o l)471.控制图47案例X—R控制图应用案例58 案例P控制图(不合格品率控制图)58 案例缺陷数控制图(C图)61 案例工序能力指数计算68 案例：S P C控制程序683附件：SPC系统实施步骤 694前言ISO/TSl6949:2009并未指定其核心工具的具体内容，故组织在推行ISO/TSl6949:2009时，对核心工具的选择有较大的自由度。
APQP-26测量系统分析计划
0-25外径千分尺
0182
车丝径/18.39+0.100
极差法
重复性和再现性/偏倚
XXX．2001.12.25
6
0-25螺纹千分尺
0456
螺纹中径/18.37-0.04-0.20
▲
极差法
重复性和再现性
XXX．2001.12.25
7
0-25微米千分尺
010486
精磨丝径/18.27+0.02
▲
极差法
测量系统分析计划
编号：APQP-26
序号
量具名称量ຫໍສະໝຸດ 编号被测量的产品特性特性分类
应用的分析方法
研究测量系统的特性
责任人及完成日期
备注
1
0-150游标卡尺
006174
六角对边/27-0. 330
极差法/独立样本法
重复性和再现性/偏倚
XXX．2001.12.25
2
0-150游标卡尺
0064518
头部厚度/19.5±0.4
极差法/独立样本法
重复性和再现性/偏倚
XXX．2001.12.25
3
0-150游标卡尺
0061476
头部厚度/19.5±0.4
极差法/独立样本法
重复性和再现性/偏倚
XXX．2001.12.25
4
0-25外径千分尺
0497
切磨光杆/20-0.270
▲
极差法
重复性和再现性/偏倚
XXX．2001.12.25
重复性和再现性/线性
XXX．2001.12.25
8
螺纹环规M16X1.5
06
螺纹通止
▲
小样法
APQP各阶段工作内容
工程规范
8
材料规范
9
图样和规范更改
三.过程设计和开发
输入
输出
1
DFMEA(动态文件）
1
包装标准
2
可制造性和装配设计
2
产品/过程质量体系评审
3
设计验证
3
过程流程图
4
设计评审
4
车间平面布置图
5
制造样件---控制计划生育
5
特殊矩阵图
6
工程图样（包括数字数据）
6
PFMEA
7
工程规范
7
试生产控制计划
8
材料规范

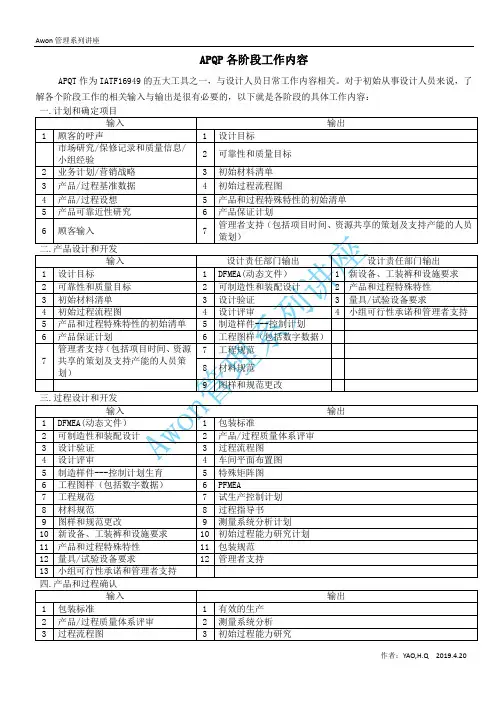

APQP各阶段工作内容
APQT作为IATF16949的五大工具之一，与设计人员日常工作内容相关。对于初始从事设计人员来说，了解各个阶段工作的相关输入与输出是很有必要的，以下就是各阶段的具体工作内容：
一.计划和确定项目
输入
输出
1
顾客的呼声
1
设计目标
市场研究/保修记录和质量信息/小组经验
2
可靠性和质量目标
3
交付和服务器（有效应用经难总结/最佳实践）
4
生产件批准
5
生产确认实验
6
包装评价
7
生产控制计划
8
质量策划认定和管理者支持
4
车间平面布置图
4
生产件批准
5
特殊矩阵图
5
生产确认实验
6
PFMEA
6
包装评价
7
试生产控制计划
7
生产控制计划
8
过程指导书
8
质量策划认定和管理者支持
9
测量系统分析计划
10
详解丨APQP五个阶段SQE怎么做
详解丨APQP五个阶段，SQE怎么做？SQE对供应商的APQP进行全程跟踪，以确保所要求的步骤按时完成。
那么APQP的五大阶段，SQE具体需要怎么做呢？SQE当然要重点关注PPAP，但其它过程也不能简单放过，对SQE在APQP过程中的工作内容梳理如下：第一阶段：计划和项目确定1.1）SQE和研发人员一同做质量功能展开，对顾客图纸进行评审【评审客户需求】▪前期要明确客户的需求是什么，什么东西要给供应商做，是否有具备经验的供应商。
▪评审顾客的图纸，反馈图纸错误、设计不合理、公差无法满足、或供应商无法满足的技术要求。
1.2）重要零件和质量特性确认【确定关键特性】▪要知道哪些零件是非常重要的，有什么样的质量特性。
前期要多沟通，才能避免后期被动。
1.3）项目整体进展【确定项目进度】▪规划好项目开发进度，把各个阶段需要的周期定义好，避免整个团队炮轰SQE和供应商发新零件太慢。
1.4）决定第一阶段里程碑是否可以结束▪图纸还有不明确的、错误的或业内供应商都达不到要求的，要赶紧把问题抛出来。
第二阶段：产品设计和开发验证2.1）工程释放的图纸要内部审核【设计评审】▪工程释放的图纸，理论上SQE要审核，关注一些质量要求，不然没有可制造性、没有重点、没有可靠性要求、没有外观要求等。
2.2）供应商定点【TQR评审】▪SQE一定要深入参与并决策，选择最合适的供应商。
供应商要理解所有明显的、潜在的质量技术要求，重点考核技术、质量、交期、成本、合作意愿、质量体系、相关产品经验、配合意愿、快速响应等，团队评估如果不会影响到合作和产品质量，其他方面弱一点，可以少考虑一点。
对于风险供应商，强烈要求签订小组可行性承诺。
2.3）手工样件、OTS样件部分阶段【手工样件、OTS阶段评审】▪工程会让供应商做Prototype原型样品，这时要求供应商提供DFMEA和CP，供应商订做模、工、刀、夹、量、检具。
▪图纸的最终确定和修改。
供应商做手工样件、OTS样件试验，要评估供应商制程能力是否满足所有公差要求。
测量系统分析计划
测量系统分析计划测量系统分析计划（Measurement System Analysis Plan，简称MSA）是APQP（Advanced Product Quality Planning，高级产品质量策划）的一个重要要求。
APQP是一种全面的、标准化的产品质量管理方法，致力于在产品开发过程中预防和消除质量问题。
而MSA则是APQP的一部分，旨在确保测量系统的准确性和可靠性，以保证产品质量。
MSA的目标是评估测量系统的可靠性和准确性，并确定系统的可接受性。
通过MSA，可以分析测量系统的误差源和变异源，以及它们对测量结果的影响程度。
通过量化测量系统的能力，可以判断测量系统是否满足产品质量要求，并采取相应措施，以确保测量结果的准确性和稳定性。
MSA计划应包括以下几个主要部分：1.目标和范围：明确MSA的目标和范围。
例如，评估测量系统的准确性、稳定性和重复性。
2. 测量系统分析方法：描述所采用的测量系统分析方法。
常用的方法包括Gage R&R（重复性与再现性）分析、稳定性分析、线性度分析等。
对于Gage R&R分析，需要说明使用的数据收集方法、样本数量和评估标准等。
3.测量设备：列出用于测量系统分析的各种测量设备和工具，并说明其规格、测量能力和校准周期等。
还需要说明如何选择合适的测量设备，以及如何保证设备的准确性和稳定性。
4. 数据收集和分析：说明数据收集的方法和过程，以及如何分析测量系统数据。
对于Gage R&R分析，需要指明样本数量和测量重复次数，并说明如何计算重复性、再现性和引起变异的因素。
5.结果评估和改进措施：根据测量系统分析结果，评估测量系统的能力，并确定改进措施。
例如，如果测量系统的重复性和再现性不达标，可以考虑校准设备、培训操作人员或更换测量方法等。
6.跟踪和验证：说明如何跟踪测量系统改进措施的实施情况，并进行验证。
可以使用统计方法和控制图等工具，监控测量系统的稳定性和准确性。
