建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T 7106—2008性能分级1、气密性能分级2、水密性能分级3、抗风压性能分级检测项目1、气密性能检测方法2、水密性能检测方法3、抗风压性能检测方法2009年3月1日正式实施1、代替GB/T 7106一2002《建筑外窗抗风压性能分级及检测方法》2、代替GB/T 7107一2002《建筑外窗气密性能分级及检测方法》3、代替GB/T 7108—2002《建筑外窗水密性能分级及检测方法》4、代替GB/T 13685一1992《建筑外门的风压变形性能分级及其检测方法》5、代替GB/T 13686—1992 《建筑外门的空气渗透性能和雨水渗漏性能分级及其检测方法》。
术语和定义1.外门窗：建筑外门及外窗的统称。
2.压力差：外门窗室内、外表面所受到的空气绝对压力差值。
当室外表面所受的压力高于室内表面所受的压力时，压力差为正值，反之为负值。
3.气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。
4.标准状态：温度为293K（20℃）、压力为101.3kPa （760㎜Hg），空气密度为1.202㎏/m3的试验条件）5.试件空气渗透量：在标准状态下，单位时间通过整窗（门）试件的空气量。
6.附加空气渗透量：除试件本身的空气渗透量以外，通过设备和试件与测试箱连接部分的空气渗透量。
7.开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表面测定值为准。
如遇两扇相互搭接时，其搭接部分的两段缝长按一段计算。
8.单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。
9.试件面积：外门窗框外侧范围内的面积，不包括安装用附框的面积。
以室内表面测定值为准。
10.单位面积空气渗透量：在标准状态下，单位时间通过外门窗试件单位面积的空气量。
11.水密性能：外门窗正常关闭状态时，在风雨同时作用下，阻止雨水渗漏的能力。
12.严重渗漏：雨水从试件室外侧持续或反复渗入外门窗试件室内侧，发生喷溅或流出试件界面的现象。
有关国家标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》GBT7106-2008的相关规定讲述资料
兰州市建设工程质量监督站
lan zhou shi jian she gong cheng zhi liang jian du zhan

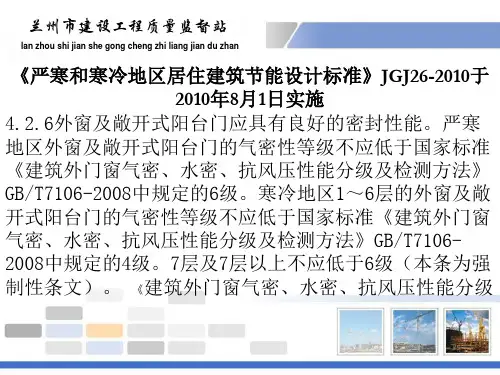

及检测方法》GB/T7106-2008（本标准2009年3月1日实施） 代替GB/T7106-2002《建筑外窗抗风压性能分级及检测方 法》、GB/T7107-2002《建筑外窗气密性能分级及检测方 法》、GB/T7108-2002《建筑外窗水密性能分级及检测方 法》、GB/T13685-1992《建筑外门的风压变形性能分级及 检测方法》和GB/T13686《建筑外门的空气渗透性能和雨 水渗透性能分级及检测方法》。将建筑外窗、外门的气密、 水密、抗风压性能分级及检测方法标准合一（即五个检测 标准合一。以上设计和检测方法标准实施时间上有差异）。 新旧标准的外窗气密性区别：
兰州市建设工程质量监督站
lan zhou shi jian she gong cheng zhi liang jian du zhan
节能窗虽具有良好的保温隔热作用，但窗的气密性差时造 成的热损失是不能忽视的。这种热损失可以从以下式中算 出：Q=C×ρ×V (1) 式中：Q---热损失量，W/ (m2 .Ｋ)；
兰州市建设工程质量监督站
lan zhou shi jian she gong cheng zhi liang jian du zhan
影响胶接工艺的关键因素是密封胶的质量，国外生产 的中空玻璃密封胶的使用寿命为20～30年，与建筑物的使 用寿命基本匹配。胶接法工艺简单、成本低、产品质量好， 是目前广泛采用的中空玻璃制造方法。
兰州市建设工程质量监督站
lan zhou shi jian she gong cheng zhi liang jian du zhan
建筑外门窗三性检测

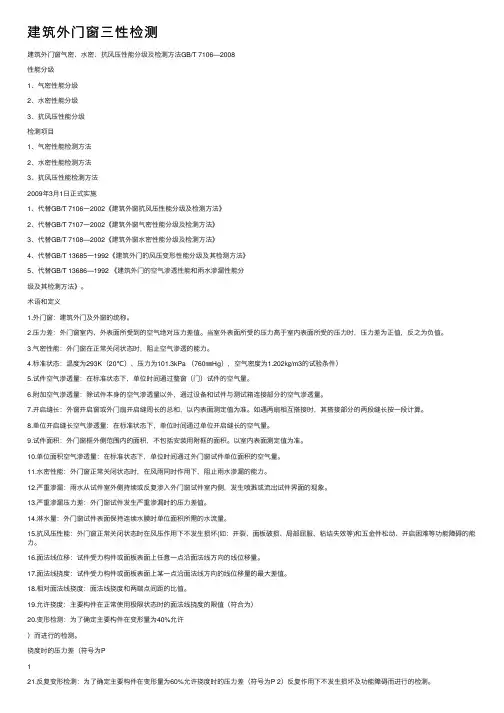

建筑外门窗三性检测建筑外门窗⽓密、⽔密、抗风压性能分级及检测⽅法GB/T 7106—2008性能分级1、⽓密性能分级2、⽔密性能分级3、抗风压性能分级检测项⽬1、⽓密性能检测⽅法2、⽔密性能检测⽅法3、抗风压性能检测⽅法2009年3⽉1⽇正式实施1、代替GB/T 7106⼀2002《建筑外窗抗风压性能分级及检测⽅法》2、代替GB/T 7107⼀2002《建筑外窗⽓密性能分级及检测⽅法》3、代替GB/T 7108—2002《建筑外窗⽔密性能分级及检测⽅法》4、代替GB/T 13685⼀1992《建筑外门的风压变形性能分级及其检测⽅法》5、代替GB/T 13686—1992 《建筑外门的空⽓渗透性能和⾬⽔渗漏性能分级及其检测⽅法》。
