暗挖施工工法
暗挖导洞内地下连续墙止水施工工法
暗挖导洞内地下连续墙止水施工工法一、前言暗挖导洞内地下连续墙止水施工工法是一种用于地下隧道工程中的止水工法。
它通过在洞身周边构筑连续墙的方式来实现对洞内水的隔离，确保地下工程的安全和稳定。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，以及相关的工程实例。
二、工法特点暗挖导洞内地下连续墙止水施工工法具有以下几个特点：1. 施工便捷：采用挖掘机械进行施工，工期短，效率高。
2. 上部未充水施工：利用排水井进行一级灌浆，将井内渗漏水排出后，可在下部施工。
3. 墙体连续性好：通过连接板连接挡墙，确保墙体的整体性和连续性。
4. 适应性强：可适应各种地质条件和施工环境，如软土、黄土、砂砾土等，且对地下水位变化较为稳定。
三、适应范围该工法适用于地下隧道、地下车库、地下管廊等工程中的地下连续墙止水施工，尤其适用于地质条件复杂、地下水位较高的区域。
四、工艺原理暗挖导洞内地下连续墙止水施工工法的原理是通过挖掘机对洞身进行挖掘，并不断布设钢筋，然后浇筑混凝土形成连续墙，防止地下水渗透。
在挖掘施工过程中，采取排水井和灌浆的方式，控制地下水位和渗漏水的流动，保证施工过程的顺利进行。
五、施工工艺1. 洞内钢筋加工：根据设计要求，对洞内的钢筋进行加工和布置。
2. 挖掘机械挖掘：采用挖掘机械对洞身进行挖掘，同时进行排水井和一级灌浆。
3. 挡墙施工：挖掘一定深度后，进行挡墙施工，包括挡墙地下部和挡墙上部的施工。
4. 后续工程：挡墙施工完成后，进行挡墙地上部施工和后续工程的施工。
六、劳动组织施工人员按照工艺流程进行分工，包括钢筋工、挖掘机械操作工、混凝土施工工等。
七、机具设备该工法所需的机具设备包括挖掘机、挖掘机配件、排水井设备、灌浆设备、混凝土搅拌机等。
八、质量控制施工过程中需要进行质量控制，包括对钢筋加工和布置的质量、挖掘机械挖掘的质量、排水井和灌浆的质量、混凝土施工的质量等。
暗挖施工工法

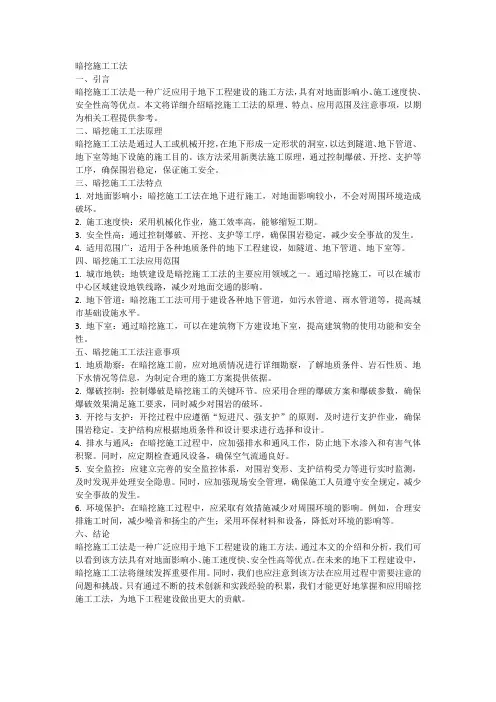

暗挖施工工法一、引言暗挖施工工法是一种广泛应用于地下工程建设的施工方法，具有对地面影响小、施工速度快、安全性高等优点。
本文将详细介绍暗挖施工工法的原理、特点、应用范围及注意事项，以期为相关工程提供参考。
二、暗挖施工工法原理暗挖施工工法是通过人工或机械开挖，在地下形成一定形状的洞室，以达到隧道、地下管道、地下室等地下设施的施工目的。
该方法采用新奥法施工原理，通过控制爆破、开挖、支护等工序，确保围岩稳定，保证施工安全。
三、暗挖施工工法特点1. 对地面影响小：暗挖施工工法在地下进行施工，对地面影响较小，不会对周围环境造成破坏。
2. 施工速度快：采用机械化作业，施工效率高，能够缩短工期。
3. 安全性高：通过控制爆破、开挖、支护等工序，确保围岩稳定，减少安全事故的发生。
4. 适用范围广：适用于各种地质条件的地下工程建设，如隧道、地下管道、地下室等。
四、暗挖施工工法应用范围1. 城市地铁：地铁建设是暗挖施工工法的主要应用领域之一。
通过暗挖施工，可以在城市中心区域建设地铁线路，减少对地面交通的影响。
2. 地下管道：暗挖施工工法可用于建设各种地下管道，如污水管道、雨水管道等，提高城市基础设施水平。
3. 地下室：通过暗挖施工，可以在建筑物下方建设地下室，提高建筑物的使用功能和安全性。
五、暗挖施工工法注意事项1. 地质勘察：在暗挖施工前，应对地质情况进行详细勘察，了解地质条件、岩石性质、地下水情况等信息，为制定合理的施工方案提供依据。
2. 爆破控制：控制爆破是暗挖施工的关键环节。
应采用合理的爆破方案和爆破参数，确保爆破效果满足施工要求，同时减少对围岩的破坏。
3. 开挖与支护：开挖过程中应遵循“短进尺、强支护”的原则，及时进行支护作业，确保围岩稳定。
支护结构应根据地质条件和设计要求进行选择和设计。
4. 排水与通风：在暗挖施工过程中，应加强排水和通风工作，防止地下水渗入和有害气体积聚。
同时，应定期检查通风设备，确保空气流通良好。
暗挖法施工方法
暗挖法施工方法（一）全断面开挖法1．全断面开挖法适用于土质稳定、断面较小的隧道施工，适宜人工开挖或小型机械作业。
2．全断面开挖法采取自上而下一次开挖成形，沿着轮廓开挖，按施工方案一次进尺并及时进行初期支护。
3．全断面开挖法的优点是可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成，工序简便；缺点是对地质条件要求严格，围岩必须有足够的自稳能力。
（二）台阶开挖法1．台阶开挖法适用于土质较好的隧道施工，软弱围岩、第四纪沉积地层隧道。
2．台阶开挖法将结构断面分成两个以上部分，即分成上下两个工作面或几个工作面，分步开挖。
根据地层条件和机械配套情况，台阶法又可分为正台阶法和中隔壁台阶法等。
正台阶法能较早使支护闭合，有利于控制其结构变形及由此引起的地面沉降。
3．台阶开挖法优点是具有足够的作业空间和较快的施工速度，灵活多变，适用性强。
（三）环形开挖预留核心土法1．环形开挖预留核心土法适用于一般土质或易坍塌的软弱围岩、断面较大的隧道施工。
2．一般情况下，将断面分成环形拱部、上部核心土、下部台阶等三部分。
根据断面的大小，环形拱部又可分成几块交替开挖。
环形开挖进尺为0.5～1,Om．不宜过长。
台阶长度一般以控制在1D内（D-般指隧道跨度）为宣。
3．施工作业流程：用人工或单臂掘进机开挖环形拱部一架立钢支撑，喷混凝土。
在拱部初次支护保护下，为加快进度，宜采用挖掘机或单臂掘进机开挖核心土和下台阶，随时接长钢支撑和喷混凝土、封底。
视初次支护的变形情况或施工步序，安排施工二次衬砌作业。
（四）单侧壁导坑法l_单侧壁导坑法适用于断面跨度大，地表沉陷难于控制的软弱松散围岩中隧道施工。
2．单侧壁导坑法是将断面横向分成3块或4块：侧壁导坑(1)、上台阶(2)、下台阶(3)，侧壁导坑尺寸应本着充分利用台阶的支撑作用，并考虑机械设备和施工条件而定。
3．一般情况下侧壁导坑宽度不宜超过0.5倍洞宽，高度以到起拱线为宜，这样导坑可分二次开挖和支护，不需要架设工作平台，人工架立钢支撑也较方便。
暗挖施工工法
暗挖施工工法暗挖矿山法【mine tunnelling method】是一种传统的施工方法。
它的基本原理是，隧道开挖后受爆破影响，造成岩体破裂形成松弛状态，随时都有可能坍落。
基于这种松弛荷载理论依据，其施工方法是按分部顺序采取分隔式一块一块的开挖，并要求边开挖边支护，以策安全。
目前，地铁暗挖段常见施工工艺采用全断面法、台阶法、CD法、CRD 法。
在施工中遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的十八字方针。
管超前——在工作面开挖前，沿隧道拱部周边按设计打入超前小导管或超前大管棚，以架立的格栅钢架为支点，起超前支护的作用。
严注浆——在打设管棚及超前小导管后注浆加固地层，使松散、松弱的围岩胶结成整体，增强围岩的自稳能力，和超前管棚、超前小导管一起，形成纵向超前支护体系。
短开挖——每次开挖循环进尺要短，开挖和支护时间尽可能缩短。
强支护——采用格栅钢架和喷混凝土进行较强的早期支护。
早封闭——开挖后初期支护要尽早封闭成环，以改善受力条件。
勤量测——量测是对施工过程中围岩及结构变化情况进行动态跟踪的主要手段，对围岩和支护结构的应力、应变监测，根据监测数据绘制位移——时间曲线，当位移——时间曲线出现反弯点时，表明围岩和支护已呈不稳定状态，必须加密监视，加强支护，确保施工安全。
工法之一：暗挖隧道全断面开挖法全断面开挖法采取自上而下一次开挖成形，沿着轮廓开挖，按施工方案一次进尺并及时进行初期支护。
该法适用于土质稳定、断面较小的隧道施工，适宜人工开挖或小型机械作业。
该法优点是可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成，工序简便；缺点是对地质条件要求严格，围岩必须有足够的自稳能力。
工法之二：暗挖隧道台阶开挖法台阶开挖法一般是将设计断面分为上半断面和下半断面两次开挖成形，也有采用台阶上部弧形导洞超前开挖的。
近年由于大断面隧道的设计，产生三台阶临时仰拱法、多台阶法。
台阶法又有正台阶法和反台阶法之分，按台阶长短有长台阶、短台阶和超短台阶三种。
暗挖工法
3.2.1.3拆除过程中加强拱顶沉降及收敛监测，对问题部位（受力集中处、法 兰连接处）、格栅变形情况加强巡视；
3.2.2 结构衬砌控制要点 3.2.2.1 钢筋绑扎及模板安装施工用临时脚手架搭设要规范； 3.2.2.2 拱墙钢筋绑扎中定位筋安装牢固，混凝土浇筑前不能将钢筋骨架作为 受力体系进行吊装等增加额外荷载； 3.2.2.3 模板支撑体系（台车或脚手架）加固牢固，避免混凝土浇筑过程中坍 塌； 3.2.2.4 混凝土浇筑过程中上下协同一致，避免因涨模跑模等造成结构质量问 题； 3.2.2.5 混凝土浇筑过程中监控浇筑流向，避免模板偏压。 3.2.2.6严格控制混凝土自搅拌完成到灌注完毕的时间，保证混凝土不离析或 凝固。泵送混凝土的供应必须保证混凝土泵能连续工作，混凝土泵受料斗内应 充满混凝土，以防止吸入空气形成阻塞，混凝土泵允许中断时间不得超过 45min。 3.2.2.7混凝土浇前的准备工作：分别制定每一施工段的混凝土浇筑实施方案 ，对模板、支架、钢筋和预埋件进行检查复核，必须满足定位要求。对地基、 旧混凝土以及钢筋上的油污等必须清理、清除，使其满足施工要求。作好电力 、动力、照明、养护等准备工作。
2、工艺流程图
施工准备 地表排水系统 测量定位
施工流程图如下：
锁口圈开挖支护 地表至其下1m井身开挖支护 爬梯及防护网安装 部分井身及锁口圈衬砌 提升设备 循 环 井身开挖支护
安装封底格栅、封底
管线布臵 安装人行步梯 完成
图1.2-2 竖井施工工艺流程图
3、施工步序图 管线探测-锁口圈开挖-锁口圈施工-挡水台及护栏施工-竖井第一榀格 栅施工-依次向下施工-竖井封底。
暗挖CD法开挖施工流程
基面处理 底板垫层施工 防水板铺设 防水保护层施工
钢筋绑扎
砂卵石地层浅埋暗挖施工工法
砂卵石地层浅埋暗挖施工工法一、前言砂卵石地层浅埋暗挖施工工法是在地铁、隧道和地下工程开挖当中常用的一种施工方法。
由于地面施工对交通和附近建筑物的影响较大，因此暗挖施工是一种更为安全和合理的工法。
下面将详细介绍砂卵石地层浅埋暗挖施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点砂卵石地层浅埋暗挖施工工法具有以下几点特点：1、安全可靠：由于采用暗挖施工，避免了地面施工过程中对周围建筑物和交通的影响，因此更为安全可靠。
2、适用广泛：砂卵石地层浅埋暗挖施工工法适用于各种类型的地下工程，如地铁、隧道和地下车库等。
3、效率高：由于采用机械化挖掘，工程进度得到了有效的提高，从而保证了工程的进度。
4、质量稳定：采用精密的施工工艺和严格的质量控制措施，保持了施工过程的质量稳定，从而确保了工程的质量。
三、适应范围砂卵石地层浅埋暗挖施工工法适用范围比较广泛，下面是具体的适用范围：1、地铁、隧道：由于地铁和隧道一般都处于地下50米以内，因此砂卵石地层浅埋暗挖施工工法可以适用。
2、地下车库：由于地下车库的深度较浅，一般在地下20-30米以内，因此砂卵石地层浅埋暗挖施工工法同样可以适用。
四、工艺原理砂卵石地层浅埋暗挖施工工法是由机械进行挖掘，因此其实现是依赖于机械装备的。
具体地说，其工艺原理主要包括以下方面：1、对施工工法与实际工程之间的联系：采用暗挖施工可以避免地面交通和建筑物的影响，可以更为安全和合理地进行工程施工。
2、采取的技术措施：采用先爆后掏的工法，采用先摸后抓和限高吊装等技术措施进行具体实现。
五、施工工艺砂卵石地层浅埋暗挖施工工艺包括以下几个主要的施工阶段：1、勘察设计：对施工区域进行详细的勘察和设计，包括地下水、土质、地下管线等情况的调查和分析。
2、预处理：采用浅埋方法进行地面的预处理，如进行地面加固等措施。
3、爆破作业：采用先爆后掏的方式进行爆破作业，保证了爆破作业的安全性和效率。
暗挖车站施工工艺PBA工法
PBA工法工艺特点
(1)因为采用暗挖法施工,对地面和周围环境影响较小,合用 于受环境条件限制无法进行明挖施工旳地下构造工程。
(2)本工艺所引起旳地面沉降变形相对较小,对保护暗挖构 造附近旳地下构筑物(桥桩、管线等)和周围建筑物旳安全 有利。
(3)与其他大跨度暗挖工艺(如中洞法、CRD 法等)相比,废 弃工程量相对较少,构造受力条件也好,所以本工艺也相对 经济。
3、铺设PVC防水板及焊接：
防水板空铺在土工布上，应平整顺直、不得扭曲。 应横向布置，以尽量降低接头。全部施工缝部位 旳防水板预留长度均超出预留搭接钢筋顶端至少 40cm，也可将预留部分卷起后固定，并注意保护。
防水板采用热熔法手工焊接在塑料圆垫片上，焊 接牢固可靠，防止浇筑和振捣混凝土时防水板脱 落。
注浆要求
1、严格按照交底要求配合比配制浆液。 2、严格按照技术交底要求对每个小导管进行注浆， 禁止漏注、少注，地质不良时要加大注浆量。 3、如有特殊情况，如串孔，部分导管注不进浆液 时要钻孔补打小导管，注浆。 4、现场技术人员和工班长要每榀观察地质情况， 发觉地质变化要与领导沟通制定方案。 5、现场技术人员和工班长要每榀开挖时检验注浆 效果，效果不好时要封闭掌子面重新加小导管， 重新注浆。 6、施工人员和现场技术人员要进行每榀注浆统计。
（4）站厅板构造采用地膜施工，能够大量降低模 板及支撑，极大地降低了工作量并节省了材料。
PBA逆作法施工缺陷
（1）工序转换复杂，各个工序旳衔接和组 织要求较高，工期较长。
（2）将大跨度构造分割为小断面旳洞室是 把“双刃剑”，如在暗挖施工过程中对各 个过程旳连接控制不到位或措施不当会增 长塌方旳危险和二次或屡次沉降较大旳问 题。
施工缝施工
施工缝
地下通道浅埋暗挖技术施工工法
地下通道浅埋暗挖技术施工工法一、前言地下通道浅埋暗挖技术施工工法已经在城市建设中得到广泛应用，为城市地下大型空间的建设提供了可靠的技术保障。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍，希望为读者提供参考和指导。
二、工法特点地下通道浅埋暗挖技术是一种新型的施工工法，具有下列特点：1、减少对地面的影响：该工法采用浅埋暗挖的方式进行施工，减少了对地面的破坏和影响，为城市建设提供了方便。
2、施工周期短：该工法采用机械化施工方式，大大缩短了施工周期，提高了施工效率。
3、减少土方运输：该工法采用现场开挖和处理的方式进行施工，减少了土方运输，节省了相关成本。
4、减少施工噪声：由于该工法采用机械化施工和暗挖施工方式，减少了施工噪声，对周围环境影响小。
三、适应范围地下通道浅埋暗挖技术适用于下列范围：1、城市道路地下通道工程；2、市政工程的地下空间建设；3、城市中心商业建筑的地下室；4、地下停车场工程；5、城市生活垃圾处理场地下化工程；6、地铁站、车站及其他公共交通建设。
四、工艺原理地下通道浅埋暗挖技术是以机械化设备为主，采用现场开挖和处理的方式进行施工。
该工法是基于地质工程和土力学理论上的“永久支护理论”进行实现的。
技术措施：1、掌握施工地质、地下水的相关信息2、施工前进行排水处理3、施工前进行基坑锚固4、采用挤土墙法进行支护5、施工中应用喷涂混凝土进行加固支护6、使用电控液压剪力墙板进行加固等五、施工工艺1、施工前准备拆除建筑，开展基坑开挖，预设暂扶墙和止水板2、基坑支护采用挤土墙支护，并进行预应力锚杆加固3、斜坡制作利用滑模技术制作斜坡，并采用钢筋混凝土进行加固支撑4、装配式隧道壁板制造和安装采用装配式隧道壁板进行制造和安装，并进行充填灌浆等加固5、管理施工场地对施工现场实行安全管理，并保持施工现场整洁。
六、劳动组织为了正确地实现地下通道浅埋暗挖技术的施工工艺，需要制定科学合理的劳动组织方案，确保施工进程的顺利进行。
