MATLAB-simulink的数值运算
16
特殊矩阵的实现
(2) 零矩阵函数zeros( ) (3) 1矩阵函数ones( ) (4) 随机元素矩阵函数rand( ) (5) 对角矩阵函数diag( ) (6) 伴随矩阵函数compan( ) (7) 上三角矩阵函数triu( )和下三角矩阵函数 tril( )
k=rank(A)
29
(4) 矩阵的三角分解
矩阵的三角分解又称为LU分解，它的目的是 将一个矩阵A分解成一个下三角矩阵L和一个上三角 矩阵U的乘积，亦即可以写成A＝LU。
在MATLAB下也给出了矩阵的LU分解函数 lu( )，该函数的调用格式为
[L,U]=lu(A)
30
(5) 矩阵的特征值与特征向量
17
2. 矩阵的基本运算
矩阵运算是MATLAB的基础，MATLAB 的矩阵运算功能十分强大，并且运算的形式 和一般的数学表示十分相似。
18
ቤተ መጻሕፍቲ ባይዱ
(1) 矩阵的转置
矩阵转置的运算符为“ ' ”。例如 >>A=[1 2 3;4 5 6];B= A’ 结果显示： B=
14 25 36
19
矩阵的转置
如果是复数的矩阵，则转置（’）将同时对复数进行 共轭处理，而 （.’）则只是将其排列形式进行转置。 例： >>b=[1+2i 2-7i]' b=
1.00 -6.00 -72.00 -27.00 p是多项式p(x)=x3-6x2-72x-27的MATLAB描述方法， 我们可用函数文件，显示数学多项式的形式： p1=poly2sym(p) p1 = x^3-6*x^2-72*x-27
34
MATLAB中根据矩阵特征多项式求特征 根的函数为roots( )，其调用格式为
2
1. 矩阵的实现
在MATLAB语言中不必描述矩阵的维数 和类型，它们是由输入的格式和内容来确定 的，例如当
A＝[1 2]时，把A当作一个2维行向量； A＝5时，把A当作一个标量； A＝1＋2i时，把A当作一个复数。
3
(1) 矩阵的赋值
矩阵可以用以下几种方式进行赋值： ❖ 直接列出元素的形式； ❖ 通过语句和函数产生； ❖ 建立在文件中； ❖ 从外部的数据文件中装入。
4
简单矩阵的输入
对于比较小的简单矩阵可以使用直接排列的形 式输入，把矩阵的元素直接排列到方括号中，每行 内的元素间用空格或逗号分开，行与行的内容用分 号隔开。例如，矩阵
在MATLAB下的输入方式为 >>A=[1, 2, 3; 4, 5, 6; 7, 8, 9]
或 >>A=[1 2 3; 4 5 6; 7 8 9]
V=roots(P) 其中：P为特征多项式的系数向量，而V为特 征多项式的解，即原始矩阵的特征根。
35
例：
>>a=[1 2 3;4 5 6;7 8 0];p=poly(a)
p=
1.00 -6.00 -72.00 -27.00
>>r=roots(p) r=
12.1229 -5.7345 -0.3884 显然， r是矩阵a的特征值
6
利用语句或函数产生矩阵
在MATLAB中，矩阵也可利用下面的语 句来产生：
s1:s2:s3 其中，s1为起始值；s3为终止值；s2为步矩。 使用这样的命令就可以产生一个由s1开始， 以步距s2自增，并终止于s3的行向量。
7
利用语句或函数产生矩阵
例如：
>>y=0:pi/4:pi 结果显示：
y=
0 0.7854 1.5708 2.3562 3.1416 如果S2省略，则可以认为自增步距为1，例如
如果给出的行数或列数大于原来矩阵的范围，则 MATLAB将自动扩展原来的矩阵，并将扩展后未赋值的矩阵 元素置为0。例如如果想把矩阵A的第4行第5列元素的值定 义为8，就可以通过下面语句来完成。 >>A(4,5)=8 结果显示：
A= 12 3 00 4 5 100 0 0 78 9 00 00 0 08
n=length(x) 其中，x为要测试的向量名，而返回的n为向量x的 元素个数。
如果对一个矩阵A用length(A)函数测试，则返 回该矩阵行、列的最大值，即该函数等效于 max(size(A))。
10
(2) 矩阵的元素
MATLAB的矩阵元素可用任何表达式来描述， 它既可以是实数，也可以是复数,例如
234 567
21
(3) 矩阵的乘法
矩阵的乘法运算符为“*”。当两个矩阵中前 一矩阵的列数和后一矩阵的行数相同时，可以进行 乘法运算，这与数学上的形式是一致的。例如： >>C＝A*B；
在MATLAB中还可进行矩阵和标量相乘，其结 果为标量与矩阵中的每个元素分别相乘。
22
(4) 矩阵的除法
矩阵的除法有两种运算符“\”和“/”,分 别表示左除和右除。
10 11 12
12
矩阵的元素
MATLAB还允许对一个矩阵的单个元素进行赋 值和操作，例如如果想将A矩阵的第2行第3列的元 素赋为100，则可通过下面的语句来完成
>>A(2,3)=100 结果显示： A=
12 3 4 5 100 78 9 这时将只改变此元素的值，而不影响其它元素的值。
13
矩阵的元素
f(x)=a0xn+a1xn-1+…… +an-1x+an 可用行向量 p=[a0 a1 …… an-1 an]表示。 poly (A)—1、产生A矩阵特征多项式系数向量；
2、求根向量A对应的多项式。
❖ 特征多项式一定是n+1维的 ❖ 特征多项式第一个元素一定是1
33
例: a=[1 2 3;4 5 6;7 8 0]; p=poly(a) p=
25
(7) 矩阵的超越函数
MATLAB中exp( ),sqrt( ),sin( ),cos( )等 基本函数命令可以直接使用在矩阵上，这种运算只 定义在矩阵的单个元素上，即分别对矩阵的每个元 素进行运算。
超越数学函数,可以在函数后加上m而成为矩阵 的超越函数，例如expm(A),sqrtm(A),logm(A)分 别为矩阵指数、矩阵开方和矩阵对数。矩阵的超越 函数要求运算的矩阵必须为方阵。
5
简单矩阵的输入
对于比较大的矩阵，可以用回车键代替分号， 对每一行的内容分行输入，也可利用续行符号 （…），把一行的内容分两行来输入。例如，
>>A=[ 1 2 3 ; 4 5 6 7 8 9]
或 >>A=[1 2 3 ;4 5… 6; 7 8 9]
输入后A矩阵将一直保存在工作空间中，除非 被替代和清除，在MATLAB的命令窗口中可随时查 看其内容。
1.0000 - 2.0000i 2.0000 + 7.0000i >>b=[1+2i 2-7i].' b= 1.0000 + 2.0000i 2.0000 - 7.0000i
20
(2) 矩阵的加和减
矩阵的加减法的运算符为“＋”和“－”。 矩阵只有同阶方可进行加减运算，标量可以和矩 阵进行加减运算但应对矩阵的每个元素施加运算。 例如 >>A=[1 2 3;4 5 6]; B=A+1 B=
>>B=[ -1/3 1.3; sqrt(3) (1+2+3)*i]
结果显示：
B＝
-0.3333 1.3000
1.7321
0+6.0000i
11
矩阵的元素
MATLAB允许把矩阵作为元素来建立新的矩阵， 例如，利用A矩阵通过下面的语句
>>C=[A;[10,11,12]] 结果显示：
C= 123 456 789
>>det(a)
ans =
-3
27
(2) 矩阵的迹
假设一个方阵为 A＝{aij}, i,j=1,2,…,n;则矩阵A 的迹定义为
n
tr(a) aii i 1
即矩阵的迹为该矩阵对角线上各个元素之和。由代 数理论可知矩阵的迹和该矩阵的特征值之和是相同 的。
在MATLAB中提供了求取矩阵迹的函数 trace( )，其调用方法为
[V，D]=eig(A) 其中：A为要处理的矩阵，D为一个对角矩阵，其对 角线上的元素为矩阵A的特征值，而每个特征值对 应的V矩阵的列为该特征值的特征向量。该矩阵是 一个满秩矩阵，它满足AV＝VD，且每个特征向量 各元素的平方和均为1。如果调用该函数时只返回 一个变量D，则D为A的特征值。
31
(6) 矩阵的特征多项式、特征方程和特 征根
>>x=1:5 结果显示：
x=
12345
8
利用语句或函数产生矩阵
利用size( )函数可测取一个矩阵的维数，该 函数的调用格式为
[n, m]=size(A) 其中：A为要测试的矩阵名，而返回的两个参数n和 m分别为A矩阵的行数和列数。
9
利用语句或函数产生矩阵
当要测试的变量是一个向量时，当然仍可由 size( )函数来得出其大小，更简洁地，用户可以使 用length( )函数来求出，该函数的调用格式为
26
3. 矩阵的特殊运算
(1) 矩阵行列式和矩阵求逆
求逆：inv(A) 求行列式：det(A)
要求矩阵必须为方阵。
>>a=[1 2 3; 4 5 6; 2 3 5]; >>b=inv(a) b=
-2.3333 0.3333 1.0000
2.6667 0.3333 -2.0000
MATLAB与simulink
接收器模块（ Sinks ） sinks.mdl
Scope：示波器。 XY Graph：显示二维图形。 To Workspace：将输出写入MATLAB的工作空间。 To File(.mat)：将输出写入数据文件。
输入源模块（ Sources ） sources.mdl
等常用数学函数 Trigቤተ መጻሕፍቲ ባይዱnometric Function：三角函数，包括正弦、余弦、正切
等 MinMax：最值运算 Abs：取绝对值 Sign：符号函数
Logical Operator：逻辑运算 Relational Operator：关系运算 Complex to Magnitude-Angle：由复数输入转为幅值和相角
模型 First-Order Hold：一阶采样和保持器 Zero-Order Hold：零阶采样和保持器 Unit Delay：一个采样周期的延时
函数和平台模块(Function&Tables) function.mdl
Fcn：用自定义的函数（表达式）进行运算 MATLAB Fcn：利用matlab的现有函数进行运算 S-Function：调用自编的S函数的程序进行运算 Look-Up Table：建立输入信号的查询表（线性峰值
输出
Magnitude-Angle to Complex：由幅值和相角输入合成复数 输出
Complex to Real-Imag：由复数输入转为实部和虚部输出 Real-Imag to Complex：由实部和虚部输入合成复数输出
非线性模块（ Nonlinear ） nonlinear.mdl
SIMULINK仿真基础
SIMULINK简介
matlab simulink 里的矩阵运算 -回复
matlab simulink 里的矩阵运算-回复Matlab Simulink是一种广泛用于仿真和建模的工具，它为工程师和科学家提供了一个集成的环境，用于开发复杂的系统模型。
其中一个重要的方面是它对矩阵运算的支持。
在本文中，我们将探讨Simulink中的矩阵运算，并逐步回答相关问题。
第一步：什么是矩阵运算？矩阵运算是指对矩阵进行各种数学计算的过程。
矩阵是一个由数值按固定规则排列成的矩形阵列。
矩阵运算涉及到矩阵的加法、减法、乘法、求逆、转置等操作。
第二步：在Matlab Simulink中进行矩阵运算的基本操作是什么？在Matlab Simulink中，可以使用矩阵运算块来执行各种矩阵运算操作。
这些操作包括添加、减去、相乘、提取元素等等。
例如，可以使用“加法”块来执行两个矩阵的加法运算。
第三步：如何在Simulink中进行矩阵相加运算？要在Simulink中进行矩阵相加运算，首先需要创建一个“加法”块。
然后，将要相加的两个矩阵连接到“加法”块的输入端口。
最后，通过连接到“加法”块的输出端口，可以从系统中读取相加结果。
第四步：如何在Simulink中进行矩阵相减运算？要在Simulink中进行矩阵相减运算，可以使用与矩阵相加运算相同的步骤。
唯一的不同之处是要使用一个“减法”块而不是“加法”块。
第五步：如何在Simulink中进行矩阵相乘运算？要在Simulink中进行矩阵相乘运算，可以使用一个“乘法”块。
首先，将要相乘的两个矩阵连接到“乘法”块的输入端口。
然后，通过连接到“乘法”块的输出端口，可以从系统中读取相乘结果。
第六步：如何在Simulink中进行矩阵元素提取？要在Simulink中进行矩阵元素提取，可以使用一个“索引”块。
在块的参数设置中，可以指定要提取的矩阵元素的索引。
然后，通过连接到“索引”块的输出端口，可以从系统中读取提取的元素。
第七步：如何在Simulink中进行矩阵转置？要在Simulink中进行矩阵转置，可以使用一个“转置”块。
matlab simulink 里的矩阵运算
matlab simulink 里的矩阵运算Matlab Simulink 中的矩阵运算矩阵运算是Matlab Simulink 中常用到的一种操作，通过矩阵运算，我们可以进行高效且方便的线性代数计算。
本文将详细介绍Matlab Simulink 中的矩阵运算，并逐步回答与之相关的问题。
一、Matlab Simulink 中的矩阵在Matlab Simulink 中，矩阵是一种经常用到的数据结构。
矩阵是由行和列组成的二维数组，用于存储和处理多个相关数据。
1.1 矩阵的定义和表示在Matlab Simulink 中，可以通过使用方括号"[]" 表示矩阵。
下面是一个简单的例子：A = [1, 2, 3; 4, 5, 6; 7, 8, 9]这个例子定义了一个3x3 的矩阵A，其中包含了9 个元素。
1.2 矩阵的运算Matlab Simulink 提供了一系列矩阵运算函数，用于执行各种矩阵操作。
下面我们将逐步回答与矩阵运算相关的问题。
问题1：如何计算两个矩阵的加法和减法？答：在Matlab Simulink 中，可以使用"+" 运算符执行矩阵的加法操作，使用"-" 运算符执行矩阵的减法操作。
下面是一个示例代码：A = [1, 2; 3, 4];B = [5, 6; 7, 8];C = A + B 矩阵加法D = A - B 矩阵减法在这个示例中，我们定义了两个2x2 的矩阵A 和B，并计算了它们的加法和减法。
结果存储在矩阵C 和D 中。
问题2：如何计算矩阵的乘法？答：在Matlab Simulink 中，可以使用"*" 运算符执行矩阵的乘法操作。
下面是一个示例代码：A = [1, 2; 3, 4];B = [5, 6; 7, 8];E = A * B 矩阵乘法在这个示例中，我们定义了两个2x2 的矩阵A 和B，并计算了它们的乘法。
matlab 将simulink中的数据动态存入工作区的方法 -回复
matlab 将simulink中的数据动态存入工作区的方法-回复如何使用MATLAB将Simulink中的数据动态存入工作区Simulink是一种广泛应用于建模和仿真系统的工具，而MATLAB是一种专门用于数值分析和编程的高级语言。
这两个工具的结合使用可以帮助工程师们更加高效地开发复杂的控制系统。
在Simulink中，数据可通过信号传输来表示系统中的电气、机械或其他物理量。
然而，有时我们希望能够将Simulink中动态生成的数据存入MATLAB工作区，这样就可以在其他MATLAB脚本中使用这些数据进行后续的分析和处理。
在本文中，我将一步一步地说明如何实现这一目标。
首先，我们需要确保Simulink模型中的数据确实是动态生成的。
通常情况下，Simulink模型的输入和输出可以通过信号线进行连接，这些信号线在仿真运行时会动态传递数据。
对于这些信号线上的数据，我们无需额外操作即可在仿真结束后在工作区中得到。
但是，在某些情况下，我们可能需要将Simulink模型中的局部变量或计算结果存入工作区。
对于这种情况，我们需要采取一些额外的步骤。
一种常见的方法是使用MATLAB Function块。
在Simulink模型中添加一个MATLAB Function块，并将需要存入工作区的变量作为输入或输出参数。
然后，我们可以在MATLAB Function块的内部编写MATLAB代码来定义这些变量的计算方法。
这种方法允许我们以Simulink模型的方式建立数值计算，并且可以将计算结果输出到工作区。
此外，我们还可以在MATLAB Function块内部直接调用MATLAB脚本文件，从而更好地组织和复用代码。
另一种方法是使用To Workspace块。
To Workspace块是Simulink中的一个输出块，它可以将信号数据输出到MATLAB工作区或MAT文件中。
在Simulink模型中添加一个To Workspace块，并将需要存入工作区的信号连接到该块的输入端口。
matlab中-simulink的应用
▪ 例10.1.2：实现两个正弦信号的相乘。
2024年6月5日
9
10．2 模型的创建和模型文件
10．2．1 SIMULINK 模型是什么？
▪ SIMULINK 模型有以下几层含义：
• 在视觉上表现为直观的方框图；
• 在文件上则是扩展名为 mdl 的ASCII代码；
例10.1.2：实现两个正弦信号的相乘。
2024年6月5日
26
10．3 仿真运行（续1）
10．3．2 通过命令行运行仿真 ▪ 通过命令行运行仿真与通过菜单运行仿真相比 ，有如下的 一些优点：
• 可以不理睬模块中的初始条件（参数 x0 ）；
• 可以定义任何外部输入（用参数 ut ）；
• 可以由一个M 文件来启动一个仿真，并且允许模块中的 参数发生改变 。
信号线的分支和折曲 分支的产生 信号线的折曲 折点的移动
2024年6月5日
返回
17
（1）解参数的设置(Solver)
2024年6月5日
18
（2）仿真数据的输入输出设置(Workspace I/O)
2024年6月5日
19
（3）仿真中异常情况的诊断(Diagnostics) 返回
2024年6月5日
Simulink提供建立系统模型、选择仿真参数和 数值算法、启动仿真程序对该系统进行仿真、设 置不同的输出方式来观察仿真结果等功能。
2024年6月5日
2
1.交互式、图形化的建模环境
Simulink提供了丰富的模块库以帮助用户快速地建立 动态系统模型。建模时只需使用鼠标拖放不同模块库 中的系统模型并将它们连接起来。它外表以方块图形 式呈现，且采用分层结构。

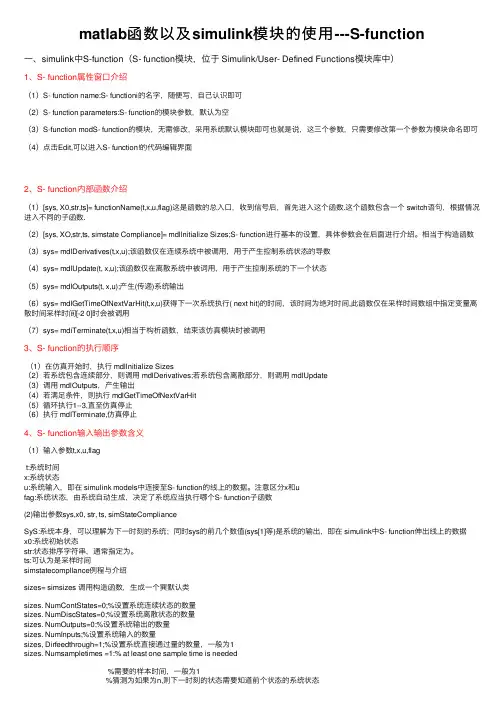

matlab函数以及simulink模块的使用---S-function
matlab函数以及simulink模块的使⽤---S-function⼀、simulink中S-function（S- function模块，位于 Simulink/User- Defined Functions模块库中）1、S- function属性窗⼝介绍（1）S- function name:S- functioni的名字，随便写，⾃⼰认识即可（2）S- function parameters:S- function的模块参数，默认为空（3）S-function modS- function的模块，⽆需修改，采⽤系统默认模块即可也就是说，这三个参数，只需要修改第⼀个参数为模块命名即可（4）点击Edit,可以进⼊S- function!的代码编辑界⾯2、S- function内部函数介绍（1）[sys, X0,str,ts]= functionName(t,x,u,flag)这是函数的总⼊⼝，收到信号后，⾸先进⼊这个函数.这个函数包含⼀个 switch语句，根据情况进⼊不同的⼦函数.（2）[sys, XO,str,ts, simstate Compliance]= mdllnitialize Sizes;S- function进⾏基本的设置，具体参数会在后⾯进⾏介绍。
相当于构造函数（3）sys= mdlDerivatives(t,x,u);该函数仅在连续系统中被调⽤，⽤于产⽣控制系统状态的导数（4）sys= mdlUpdate(t, x,u);该函数仅在离散系统中被词⽤，⽤于产⽣控制系统的下⼀个状态（5）sys= mdlOutputs(t, x,u);产⽣(传递)系统输出（6）sys= mdlGetTimeOfNextVarHit(t,x,u)获得下⼀次系统执⾏( next hit)的时间，该时间为绝对时间,此函数仅在采样时间数组中指定变量离散时间采样时间[-2 0]时会被调⽤（7）sys= mdiTerminate(t,x,u)相当于构析函数，结束该仿真模块时被调⽤3、S- function的执⾏顺序（1）在仿真开始时，执⾏ mdllnitialize Sizes（2）若系统包含连续部分，则调⽤ mdlDerivatives;若系统包含离散部分，则调⽤ mdlUpdate（3）调⽤ mdlOutputs，产⽣输出（4）若满⾜条件，则执⾏ mdlGetTimeOfNextVarHit（5）循环执⾏1--3,直⾄仿真停⽌（6）执⾏ mdITerminate,仿真停⽌4、S- function输⼊输出参数含义（1）输⼊参数t,x,u,flagt:系统时间x:系统状态u:系统输⼊，即在 simulink models中连接⾄S- function的线上的数据。
MATLAB-SIMULINK讲解完整版
点击图3-2中“树状结构目录窗口”中各模块库名前带 “＋”的小方块可展开二级子模块库的目录。“模块窗口” 中显示的是用户在“树状结构目录窗口”中选中的模块库所 包含的模块图标。如果显示的模块图标前带“＋”的小方块， 表明该图标下还有三级目录，直接点击该图标可在该窗口中 展现三级目录下的模块图标。
为了叙述方便，本书将模块库中以图标形式表示的典型 环节称为模块，将用典型环节模块组成的系统仿真模型简称 为模型。
在SIMULINK中创建子系统一般有两种方法。
1) 通过“子系统”模块的方法 该方法要求在用户的模型里添加一个称为Subsystem的 子系统模块，然后再往该模块里加入组成子系统的各种模块。 这种方法适合于采用自上而下设计方式的用户，具体实现步 骤如下： (1) 新建一个空白模型。 (2) 打开“端口和子系统”(Ports&Subsystems)模块库， 选取其中的“子系统”(Subsystem)模块并把它复制到新建的 仿真平台窗口中。
第3章 SIMULINK应用基础
3.1 SIMULINK仿真环境 3.2 SIMULINK的基本操作 3.3 SIMULINK系统建模 3.4 SIMULINK运行仿真 3.5 SIMULINK模块库 3.6 SIMULINK系统仿真应用 习题
3.1 SIMULINK仿真环境 SIMULINK是MATLAB的一个分支产品，主要用来实 现对工程问题的模型化及动态仿真。SIMULINK体现了模块 化设计和系统级仿真的思想，采用模块组合的方法使用户能 够快速、准确地创建动态系统的计算机模型，使得建模仿真 如同搭积木一样简单。SIMULINK现已成为仿真领域首选的 计算机环境。
单击模块，拖曳模块到合适的位置，松开鼠标按键
方法 1：选中模块，选择菜单命令[Format>Rotate Block], 模块顺时针旋转 90°；选择菜单命令[Format>Flip Block]，
MATLAB-Simulink的基础应用..
第3节 仿真模型的搭建方法与步骤
3.1 传感器输出特性仿真
例：已知某直流比较仪的输出特性曲线表达式为： I1=kI2+I0 式中I1和I2分别是一次电流和二次电流，I0为比较 仪的偏置系数，k为比较仪的灵敏度，已知k=114和 I0=110mA，试用Simulink绘制该比较仪的输出特性曲 线。 1. 调用功能模块 确定需要哪些功能模块，并找到所在的模块库。需 要以下模块：Ramp、Constant、Gain、sum、scope。
2
第2节 Simulink的操作方法
2.1 Simulink的运行操作
1、运行Simulink的方法 在MATLAB的命令窗口直接键入“simulink”; 利用MATLAB工具条上的Simulink快捷键图标； 在MATLAB菜单中，选择“File-New-Model” 2、打开已存在的模型文件 在MATLAB主窗口中直接键入文件名（不加扩展 名）； 在MATLAB菜单中，选择“File-Open-Model” 利用MATLAB工具条上的“打开”图标。
13
4. 由功能模块组合成子系统 将现有的多个功能模块组合起来，形成新的功能模块。 例：构建下图所示的子系统
14
第4节 电力系统仿真初探
4.1 电力系统元件库简介
4.1.1 启动电力系统元件库 1. 利用指令窗口启动 在指令窗口中输入以下指令即可。 >> powerlib 2. 利用“开始”导航区启动 Start→Simulink →SimPowerSystem →Block Library 8.1.2 退出电力系统元件库 1. 单击“电力系统元件库”对话框中的File菜单，激活Exit Matlab命令即可； 2. 单击“电力系统元件库”对话框右上角上的“×”按钮即 15 可完成退出。
matlab之simulink最通俗教程
matlab之simulink最通俗教程Simulink是MATLAB的一个重要工具箱，用于建模和仿真控制系统。
Simulink提供了一种图形化建模环境，可以方便地构建复杂系统，并对其进行仿真和分析。
本文将详细介绍Simulink的基本原理和使用方法，以便初学者快速入门。
Simulink模型由各种模块组成，这些模块可以是系统组件、数学算法或信号处理函数。
用户可以使用Simulink库中的预定义模块，也可以自己编写MATLAB函数来创建自定义模块。
模块之间的连接通过信号线进行，可以传递各种类型的信号，如数值、布尔值和字符串。
使用Simulink建模的第一步是创建一个新模型。
在MATLAB命令窗口中输入“simulink”命令即可打开Simulink库浏览器。
然后，可以从左侧的“Simulink Library Browser”面板中拖动所需的模块到模型窗口中。
常用的模块包括输入输出模块、数学运算模块和逻辑控制模块。
在模型中添加模块后，可以使用鼠标将它们连接在一起。
要创建连接线，只需点击模块输出端口并将鼠标拖动到另一个模块的输入端口。
连接线将自动连接两个模块，形成信号传递路径。
连接线上可以添加箭头标记，用于指定信号的流动方向。
模型的参数和设置可以在模型窗口的右侧“Properties”面板中进行调整。
例如，可以设置模块的初始状态、仿真时间范围和采样时间。
还可以为模块添加注释、设置显示颜色和调整模块大小等。
Simulink提供了多种仿真和分析工具，用于评估模型的性能和行为。
可以使用“Simulate”按钮开始仿真并观察模型的实时响应。
仿真结果可以以图表或波形图的形式显示，并可以保存和导出到MATLAB工作空间中进行后续处理。
还可以使用模型验证和优化工具来检查模型的准确性和效率。
除了基本的建模和仿真功能外，Simulink还支持代码生成和硬件连接。
可以将Simulink模型转换为C代码，并嵌入到嵌入式系统中。
matlab simulink每一模块的介绍
matlab simulink每一模块的介绍
MATLAB Simulink是一款用于建立和仿真动态系统模型的软
件工具。
它基于MATLAB编程语言，并提供了图形化界面，
用户可以使用各种模块来构建复杂的系统模型。
以下是Simulink中一些常用模块的介绍：
1. Constant（常数）：用于设置系统中的常数值，如常数信号
输入、定值代码等。
2. Gain（增益）：用于调整或放大输入信号的幅度，可以根据需求进行增益设置。
3. Sum（求和）：用于将多个输入信号相加，可以选择不同的
输入端口进行加法运算。
4. Product（乘积）：用于将多个输入信号相乘，可以选择不
同的输入端口进行乘法运算。
5. Integrator（积分器）：用于对输入信号进行积分运算，可以用于模拟系统的积分环节。
6. Derivative（导数器）：用于对输入信号进行求导运算，可
以用于模拟系统的微分环节。
7. Transfer Fcn（传递函数）：用于建立系统的传递函数模型，可以根据系统参数设置传递函数的分子和分母。
8. Scope（作用域）：用于显示系统模型中的信号变化情况，
可以在仿真过程中实时监测信号。
9. To Workspace（输出到工作区）：用于将信号输出到工作区，以便后续分析或处理。
这仅是Simulink中一小部分常用模块的介绍，实际上
Simulink提供了大量的模块供用户选择和使用，可以根据具体
的系统模型需求进行选择和组合。
同时，用户还可以借助自定义模块进行更复杂系统的建模和仿真。
