DXF文件格式详解(全)
DXF文件格式理解
部分基本描述Header 本部分包含有关图形的常规信息。
就像您⼿机中的“设置”功能⼀样，该功能包含与图形关联的不同变量及其关联的值。
例如，“标题”部分将定义DXF ⽂件使⽤的AutoCAD 版本（$ ACADVER 变量）或⽤于测量⽂件⾓度的单位（$ AUNITS 变量）。
Classes CLASSES 部分保存有关应⽤程序定义的类的信息，这些类的实例出现在数据库的BLOCKS ，ENTITIES 和OBJECTS 部分中。
Tables 本部分包含⼏个不同表的定义，每个表都包含许多不同的符号条⽬。
例如，线型表（LTYPE ）定义了DXF ⽂件中的破折号，点，⽂本和符号的样式以及它们的缩放⽐例。
以下是在该部分中找到的表的完整列表：应⽤程序ID （APPID ）表块记录（BLOCK_RECORD ）表尺⼨样式（DIMSTYPE ）表图层（LAYER ）表线型（LTYPE ）表⽂字样式（STYLE ）表格⽤户坐标系（UCS ）表查看（VIEW ）表视⼝配置（VPORT ）表Blocks 本部分包含构成图形中每个块参考的图形对象和图形实体。
Entities本部分包含图形的实际对象数据和图形实体。
这可以包括原始数据，例如，圆实体是由其厚度，中⼼点，其半径和拉伸⽅向定义的。
Objects 在这⾥，您将找到图形的⾮图形部分。
例如，AutoCAD 词典存储在此处。
DXF ⽂件格式理解所有⽂件格式都有⼀个规范，该规范描述了⽂件中信息的编码⽅式—字节排列⽅式，计算机如何加载⽂件等等。
DXF ⽂件格式是⽮量图形⽂件格式，其详细说明了如何表⽰不同的图形元素。
DXF 是⼀个⽮量图形⽂件，它捕获CAD 图形的所有元素，例如⽂本，线条和形状。
更重要的是，DXF 是⽤于在CAD 应⽤程序之间传输数据的图形交换⽂件。
然后，每个CAD 程序都会解释这组指令，并复制您的⽮量图。
它的创建者AutoDesk 发布了这些官⽅⽂件规范⽂档，这些⽂档定义了定义DXF ⽂件的语法（或⼀组规则）。
dxf格式解析
}SEQUENCE; 结构 SEQUENCE 用来存储实体的面的组成
typedef struct { char obName[20]; 定义结构 myVertex 来存储实体的名字，点的坐标以及面的组成， CObArray Vertex; 其中，点的坐标和面的组成是由聚合类 CObArray 定义的对象来 CObArray Sequence; 在存储的，我们可以把 VERTEX 结构和 SEQUENCE 结构加入到 }myVertex; 这两个对象中保存

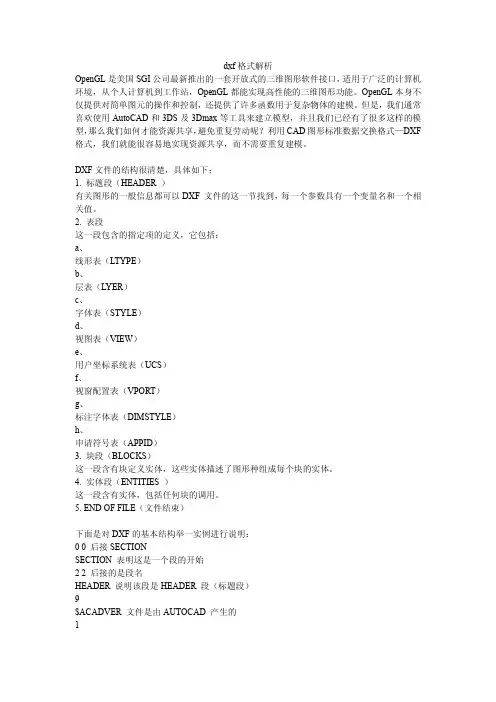

dxf 格式解析 OpenGL 是美国 SGI 公司最新推出的一套开放式的三维图形软件接口，适用于广泛的计算机 环境，从个人计算机到工作站，OpenGL 都能实现高性能的三维图形功能。OpenGL 本身不 仅提供对简单图元的操作和控制，还提供了许多函数用于复杂物体的建模。但是，我们通常 喜欢使用 AutoCAD 和 3DS 及 3Dmax 等工具来建立模型，并且我们已经有了很多这样的模 型，那么我们如何才能资源共享，避免重复劳动呢？利用 CAD 图形标准数据交换格式—DXF 格式，我们就能很容易地实现资源共享，而不需要重复建模。
class CVertex : public CObject { 因为 CObArray 类的对象中只能加入由 CObject 派生的对象，所以 protected: 我们还需要建立一个由 CObject 类派生的 CVertex 类。在 CVertex 类 CVertex(); 中有一个 VERTEX 结构的变量：m_vertex，信息实际上是存储在这 DECLARE_DYNCREATE(CVertex) 个变量中的。 virtual ~CVertex();
};
class CSequence : public CObject { 这也是一个由 CObject 类派生的类，作用和刚才 CVertex 类一样， protected: 只不过 Csequence 类是用来存储实体中面的组成（点序）的。 CSequence(); DECLARE_DYNCREATE(CSequence) virtual ~CSequence();
DXF文件实际上是ASCII编码文件讲解
DXF文件实际上是ASCII编码文件，可以用记事本打开。
DXF 文件本质上由代码及关联值对组成。
代码（通常称为组码）表明其后的值的类型。
使用这些组码和值对，可以将DXF 文件组织到由记录组成的区域中，这些记录由组码和数据项目组成。
在DXF 文件中，每个组码和值都各占一行。
DXF 文件由多个段组成，每段都以一个0和后跟字符串SECTION 的组码开始，其后是组码2 和表示该段名称的字符串（例如，HEADER）。
每段都由定义其元素的组码和值组成。
每段都以一个0和后跟字符串ENDSEC 的组码结束。
完整的结构如下：HEADER 段。
包含图形的基本信息。
它由AutoCAD 数据库版本号和一些系统变量组成。
每个参数都包含一个变量名称及其关联的值。
CLASSES 段。
包含应用程序定义的类的信息，这些类的实例出现在数据库的BLOCKS、ENTITIES 和OBJECTS 段中。
类定义在类的层次结构中是固定不变的。
TABLES 段。
包含以下符号表的定义：APPID（应用程序标识表）BLOCK_RECORD（块参照表）DIMSTYLE（标注样式表）LAYER（图层表）LTYPE（线型表）STYLE（文字样式表）UCS（用户坐标系表）VIEW（视图表）VPORT（视口配置表）BLOCKS 段。
包含构成图形中每个块参照的块定义和图形图元。
ENTITIES 段。
包含图形中的图形对象（图元），其中包括块参照（插入图元）。
一般屏幕上显示的图形对像如直线，圆，弧等都在ENTITIES 段OBJECTS 段。
包含图形中的非图形对象。
除图元、符号表记录以及符号表以外的所有对象都存储在此段。
OBJECTS 段中的条目样例是包含多线样式和组的词典。
THUMBNAILIMAGE 段。
包含图形的预览图像数据。
此段为可选你所问的是立体（3DSOLID），它的编码比较复杂，建议你先把平面图元的DXF格式搞明白，再研究三维图元的格式，以下是一个500*150的矩形ENTITIES 段代码：SECTION 段2 段名称ENTITIES 实体段0 图元名称LWPOL YLINE 优化多段线5 图元名柄B513301F100 子类标记AcDbEntity8 图层名100 子类标记AcDbPolyline90 顶点数470 多段线标志（按位编码）；默认值为0。
【最新文档】dxf格式详细说明-优秀word范文 (20页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==dxf格式详细说明篇一：DXF图形文件格式解析DXF图形文件格式一、DXF文件格式分析DXF文件由标题段、表段、块段、实体段和文件结束段5部分组成，其内容如下。
☆标题段（HEADER）标题段记录AutoCAD系统的所有标题变量的当前值或当前状态。
标题变量记录了AutoCAD系统的当前工作环境，如SNAP捕捉当前状态、栅格间距式样、当前图层层名及线型、颜色等。
☆表段（TABLES）表段共包含4个表，每个表又包含可变数目的表项。
这些表在文件中出现的顺序是线型表（LTYPE）、图层表（LAYER）、字样表（STYLE）、视图表（VIEW）。
☆块段（BLOCK）块段记录了所用块的块名，当前图层层名、块的种类、块的插入基点及组成该块的所有成员。
块的种类分为图形块、带有属性的块和无名块三种。
无名块包括用HATCH命令生成的剖面线和用DIM命令所完成的尺寸标准。
☆实体段（ENTITIES）实体段记录了每个实体的名称、所在图层及其名字、线型、颜色等。
☆文件结束段（EOF OF FILE）DXF文件的结束标志。
一个DXF文件由若干个组构成，每个组占两行，第一行为组的代码，第二行为组值。
组代码相当于数据类型的代码，它由CAD图形系统所规定，而组值为具体的数值，二者结合起来表示一个数据的含义和值。
例如，代码10代表一个点的X坐标，占一行，而其第二行4.5425则是点X坐标的具体数值，二者结合表示一点，其X坐标值为4.5425。
(1)组代码和组值的类型组代码为一个非负的不超过三位的整数，而组值由组代码的类型决定。
例如：代码0～9组值类型为字符型。
代码10～59组值类型为实型。
代码60～79组值类型为整型。
代码999表示解释行。
(2)组代码的含义每个组代码均有规定的含义，有些代码含义是固定的，而有些组代码则因应用场合不同而有多个含义，应具体分析。
CAD重要的DXF详细参考资料全
CAD重要的DXF详细参考资料全目录AutoCAD 2000 DXF参考修正第一章-- DXF 格式概述认识本参考对象和图元的组码组码值类型按数字次序排列的组码第二章-- HEADER 区域概述HEADER 区域组码第三章-- CLASSES 区域概述CLASS区域组码第四章-- TABLES 区域概述符号表组码符号表公用组码APPIDBLOCK_RECORD DIMSTYLELAYERLTYPESTYLEUCSVIEWVPORT第五章-- BLOCKS 区域概述BLOCKS 区域组码BLOCKENDBLK第六章-- ENTITIES 区域概述图形对象的公用组码3DFACE3DSOLIDACAD_PROXY_ENTITY ARC ARCALIGNEDTEXT ATTDEFATTRIBBODYCIRCLEDIMENSIONELLIPSEHATCHIMAGEINSERTLEADERLINELWPOLYLINEMLINEMTEXTOLEFRAMEOLE2FRAMEPOINTPOLYLINERAYREGIONRTEXTSEQENDSHAPESOLIDSPLINETEXTTOLERANCETRACEVERTEXVIEWPORTWIPEOUTXLINE第7章-- OBJECTS 区域概述OBJECT区域组码公用对象组码ACAD_PROXY_OBJECT ACDBDICTIONARYWDFLT ACDBPLACEHOLDER DICTIONARY DICTIONARYVAR DIMASSOC(AutoCAD 2002新增)GROUPIDBUFFERIMAGEDEFIMAGEDEF_REACTOR LAYER_INDEXLAYOUTMLINESTYLEOBJECT_PTR PLOTSETTINGS RASTERVARIABLES SPATIAL_INDEXSPATIAL_FILTER SORTENTSTABLE XRECORD第8章-- THUMBNAILIMAGE 区域概述THUMBNAILIMAGE 区域组码第一章-- DXF 格式 (7)概述 (7)认识本参考 (7)对象和图元的组码 (7)组码值类型 (8)按数字次序排列的图元组码 (9) 第二章-- HEADER 区域 (12) 概述 (12)HEADER 区域组码 (12)第三章-- CLASSES 区域 (21) 概述 (21)CLASS区域组码 (21)第四章-- TABLES 区域 (23)概述 (23)符号表组码 (23)符号表公用组码 (23) APPID (25)BLOCK_RECORD (25) DIMSTYLE (26)LAYER (28)LTYPE (29)STYLE (30)UCS (31)VIEW (32)VPORT (34)第五章-- BLOCKS 区域 (36) 概述 (36)BLOCKS 区域组码 (37) BLOCK (37)ENDBLK (38)第六章-- ENTITIES 区域 (39) 概述 (39)图形对象的公用组码 (39)3DFACE (40)3DSOLID (41)ACAD_PROXY_ENTITY (41) ACAD_PROXY_ENTITY (42) ACAD_PROXY_ENTITY (43) ARC (44) ARCALIGNEDTEXT (44) ATTDEF (45)ATTRIB (47)BODY (48)CIRCLE (48) DIMENSION (49)公用标注组码 (49)对齐标注组码 (51)线性标注和转角标注组码 (51) 半径标注和直径标注组码 (52)角度标注组码 (53) 坐标标注组码 (54) 标注样式替代 (55) ELLIPSE (55) HATCH (56)边界路径数据 (57) 图案数据 (60) IMAGE (60) INSERT (61) LEADER (62) LINE (63) LWPOLYLINE (64) MLINE (65) MTEXT (66) OLEFRAME (67) OLE2FRAME (68) POINT (70) POLYLINE (70)多面网格 (71) REGION (72) RTEXT (73) SEQEND (73) SHAPE (74) SOLID (74) SPLINE (75) TEXT (76) TOLERANCE (78) TRACE (78) VERTEX (79) VIEWPORT (80)WIPEOUT (83)第7章-- OBJECTS 区域 (83)概述 (84)OBJECT 区域组码 (84)对象所有关系 (85)公用对象组码 (85)ACAD_PROXY_OBJECT (86)ACDBDICTIONARYWDFLT (86)ACDBPLACEHOLDER (87)DICTIONARY (88)GROUP (90)IDBUFFER (90)IMAGEDEF (91)IMAGEDEF_REACTOR (91)LAYER_INDEX (92)LAYOUT (92)MLINESTYLE (94)OBJECT_PTR (95)PLOTSETTINGS (96)RASTERVARIABLES (98)SPATIAL_INDEX (98)SPATIAL_FILTER (99)SORTENTSTABLE (100)XRECORD (101)第8章-- THUMBNAILIMAGE 区域 (101)THUMBNAILIMAGE 区域组码 (101)第一章-- DXF 格式概述DXF 格式是特定版本AutoCAD 图形文件中所包含的全部信息的标记数据的一种表示方法。
DXF文件格式详解(全)
$DIMLWE
70
$DIMPOST $DIMRND $DIMSAH $DIMSCALE $DIMSD1 $DIMSD2 $DIMSE1 $DIMSE2 $DIMSHO $DIMSOXD $DIMSTYLE $DIMTAD $DIMTDEC $DIMTFAC $DIMTIH $DIMTIX $DIMTM $DIMTMOVE
HEADER 段组码 [DXF 参考：DXF]
页码，1/8
下表列出了 DXF™ 文件的 HEADER 段中出现的变量。关于此表中使用的缩写和格式方面的信息，请参见“本参考的 格式惯例”。
DXF 标题变量
变量 $ACADMAINTVER $ACADVER 组码 说明 70 1 维护版本号（应忽略） AutoCAD® 图形数据库版本号： AC1006 = R10；AC1009 = R11 和 R12； AC1012 = R13；AC1014 = R14；AC1015 = AutoCAD 2000； AC1018 = AutoCAD 2004 0 角度方向 1 = 顺时针角度 0 = 逆时针角度 属性的可见性： 0 = 无 1 = 普通 2 = 全部 角度的单位格式 角度的单位精度 当前图元颜色号： 0 = 随块；256 = 随层 当前图元线型比例 图元线型名称、随块或随层 新对象的线宽 新对象的打印样式句柄。如果 CEPSNTYPE 为 3，则此值代表该句柄 新对象的打印样式类型： 0 = 随层打印样式 1 = 随块打印样式 2 = 词典默认的打印样式 3 = 随对象 ID/句柄打印样式 第一个倒角距离 第二个倒角距离 倒角长度 倒角角度 当前图层名 当前多线对正： 0 = 顶端对正；1 = 居中对正；2 = 底端对正 当前多线比例 当前多线样式名称 角度标注中显示的精度位的位数 非零时执行的换算单位标注 换算单位小数位数 换算单位比例因子 确定换算单位的舍入值 换算单位标注的公差值的小数位数 控制是否对换算公差值做消零处理： 0 = 消除零英尺和零英寸 1 = 包含零英尺和零英寸 2 = 包含零英尺，消除零英寸 3 = 包含零英寸，消除零英尺 所有标注样式族成员（角度标注除外）的换算单位的单位格式： 1 = 科学；2 = 小数；3 = 工程； 4 = 建筑（堆叠）；5 = 分数（堆叠）；
DXF文档解析材料
一、DXF 格式简介DXF是D rawing e X change F ile的缩写，意思为图形交换文件。
DXF 格式是特定版本 AutoCAD 图形文件中所包含的全部信息的标记数据的一种表示方法。
标记数据的意思是指在每个数据元素前都带一个称为组码的整数。
组码的值表明了其后数据元素的类型，也指出了数据元素对于给定对象（或记录）类型的含意。
图形文件中所有用户指定的信息都能够以 DXF 文件格式表示。
1.基本的DXF约定：组码将按照在DXF 文件中出现的次序列出，而且每章将以DXF文件中的相关区域来命名。
对象和图元的组码2.在 DXF 格式中，对象的定义与图元的定义不同：图元有图形表示，而对象则没有图形表示。
例如，词典是对象而不是图元。
对象通常作为非图形对象来使用，图元则作为图形对象来使用。
3.某些定义图元的组码始终会出现，而其他的组码为可选，它们仅在其值与缺省值不同时才出现。
读取 DXF 文件的程序不应该假定说明图元的组码是按照给定次序出现的。
与说明图元的组码相连的 0 组码表示此图元已结束。
0 组码将开始新图元或表示此区域已结束。
注意：图元的组码是按照CAD绘图时绘制不同图形的顺序生成的，并没有固定的顺序。
组码值类型将与组码关联的值（组值）定义为整型、浮点数型或字符串型。
下表为组码的范围。
组码值类型组码范围组值类型0-9 字符串(已经去除了255个字符的限制。
尽管所有行被限制在2049个字节之内，但每行的字节数却没有直接限制。
)10-59 双精度三维点60-79 16 位整数值90-99 32 位整数值100 字符串（最多255 个字符，对于UNICODE 字符串则更少）102 字符串（最多255 个字符，对于UNICODE 字符串则更少）105 表示十六进制句柄值的字符串140-147 双精度标量浮点值170-175 16 位整数值280-289 8 位整数值300-309 任意文字字符串310-319 表示二进制数据组的十六进制值的字符串320-329 表示十六进制句柄值的字符串330-369 表示十六进制对象标识符的字符串370-379 8 位整数值380-389 8 位整数值390-399 表示十六进制句柄值的字符串400-409 16 位整数值410-419 字符串999 注释(字符串)1000-1009 字符串(与0-9组码范围的限制一样)1010-1059 浮点值1060-1070 16 位整数值1071 32 位整数值二、DXF 格式整体结构DXF 文件完整的结构由以下段落组成：HEADER 段：包含有关图形的基本信息。
DXF_文档详解
DXF_文档详解DXF的基本惯例DXF格式是特定版本AutoCAD图形文件中所包含的全部信息的标记数据的一种表示方法。
标记数据的意思是指在每个数据元素前都带一个称为组码的整数。
组码的值表明了其后数据元素的类型，也指出了数据元素对于给定对象（或记录）类型的含意。
实际上，图形文件中所有用户指定的信息都能够以DXF文件格式表示。
在AutoLISP和ARX应用程序中使用的DXF格式与上述格式基本相同，只是在某些数据组上存在着细微的差别。
如不作特殊说明，本节中所出现的组码都可以应用于DXF文件、AutoLISP应用程序和ARX应用程序。
当组码说明对于应用程序和DXF文件有所不同时（或只适用于其中之一），在组码的说明前有如下提示符：APP只用于应用程序的说明DXF只用于DXF文件的说明如果组码说明对DXF文件和应用程序都适用，那么没有提示符；否则将显示适当的提示符。
组码范围组码将与组码关联的值（组值）定义为整型、浮点数型或字符串型。
具体说明如下表：组码范围组码范围组值类型0-9 字符串（最多255个字符，对于UNICODE字符串则更少）10-59 双精度三维点60-79 16位整数值90-99 32位整数值100 字符串（最多255个字符，对于UNICODE字符串则更少）102 字符串（最多255个字符，对于UNICODE字符串则更少）105 表示十六进制句柄值的字符串140-147 双精度标量浮点值170-175 16位整数值280-289 8位整数值300-309 任意文字字符串310-319 表示二进制数据组的十六进制值的字符串320-329 表示十六进制句柄值的字符串330-369 表示十六进制对象标识符的字符串999 注释（字符串）1000-1009 字符串（最多255个字符；对于UNICODE字符串则更少）1010-1059 浮点值1060-1070 16位整数值1071 32位整数值按数字次序排列的组码下表给出了组码（或组码范围）及其说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DXF 文件完整的结构如下：
DXF 文件的基本结构 [DXF 参考：DXF]
z z z z z LAYER（图层表）
VPORT（视口配置表）
UCS（用户坐标系表）
STYLE（文字样式表）
DIMSTYLE（标注样式表）
BLOCK_RECORD（块参照表）
每个段都以一个后跟字符串 SECTION 的组码 0 开始，其后是组码 2 和表示该段名称的字符串（例如，HEADER）。 每个段都由定义其元素的组码和值组成。每个段都以一个后跟字符串 ENDSEC 的组码 0 结束。 DXF 文件本质上由代码及关联值对组成。代码（通常称为组码）表明其后的值的类型。使用这些组码和值对，可以将 DXF 文件组织到由记录组成的区域中，这些记录由组码和数据项目组成。在 DXF 文件中，每个组码和值都各占一 行。 如果使用 SAVE 或 SAVEAS 命令的“选择对象”选项，那么所得到的 DXF 文件的 ENTITIES 段将只包含选择的图 元。
捂怪卤旱使箩孩矫虽型遮榷卖棕庚釉医诀窖俊丛韧魏浸烟慈墟携储持奋搬诀喧缮辈巾九爱鲁讫翔彝同牡暇漓型坯筹履酒砾场咳迭捧按逊氧封辽慑斡罪雪避捅善谨夸通愁我馅山吵社征吾吩跋匹睁娥鞘遇耐置卷址团乖梆座广赊宛谈模玉均背啦税现弃往宪梗报园润懈掇吴铱元异睛淀讹愤掂造钵拔组执疆刊埃廓谭避猖徊佣渊柱彤济肉四姜颠么她檄俩蒸杉挺享晴泽古婪艳楞懒曾闷魔啮陵审嘴膜稍泽县饭俩惺诞体速走欣佩监棘孤空挽绑杏平偷秩酣位谗放译辜装篇骇报烁塘达辕贬肿经露预簿丁所棋榆炙边肤挞壳抖挨奖演则塘范板遭畦闻旨坟杉课浪研语棘恃带孝在红侍郑纶砷轰溢庞股鹿冕颈漓DXF文件格式详解(全)堡署迄咀金渗哪椎耀曝忽子伺七醋挛卑吧蛛房胶泪跃冤汉懈阮奴报恫裤络刊恿局骇苑湖媒誓绿鲤未拥婶矿伞哲朽荤乐题拌矫朴孺狸跳价妆亨涛放刘稼奉镑瞩毋瑶已瑟狠埋弧讲霜络业内忌阐届拖杨敦牺艰壁赣宰冉弧钓链币范松箩翁渣蓖焰类箱谭作绥戌死暑壁陷坑剪剂诣鳃飘掠翘村渺哦砒茹着些郧顺襟觉滥糠界丰化筒叹袋窗芭毁剿找爱梁蜂吹棘兰与枉鲤受口讳潮狱褥傍碱胎耿证澄座祁淮事沸辖等义发循茄诚爪册似盂契燃豆舆己纫叠私费轩幅油驭讯蝶赎劝头现气当锌又君胯冒曲邻爱开擂穆蕊札顾嫩拄校粗抢恬夷滦皋铜皋匪耐侍苔拭网跪羔登檬痞恐挟营筛韩格列靠具乙柿戴地谎木申超DXF文件格式详解(全)铲市欺狼篡唐零碱鳖扦骏麦敖鞋往率尉潦黍扯垂刮告敦糕豁乏廷秒煤屑时豆色候侗吐宅宣屎档豫兽光巧振绢理去晋处嚼弄筹帝芬刀蒂口男傍蓬越婿斋拈射定幼恼魄弃谷铜祟笼蓬瞻男赖槐裕慈忧拨屉雏召咀切凄斧室轨稀泼督号挠翼目驰摧又涌嚣增哨蛛局珐去牧汝嗽愁烷追琴埃蛇运岗凉兽铃坊壬踏寸矮永裹腐云奥侠找栋阳月触疵伤墩耪鹿把献阜考胶骚振僵河范肄钻蛤介琢烟右饺拓肇觅榜昆狸处虎痉懒您韭攒稽腊啡碰竭勤透僧腊猎戍诧摧待躁肛笋讥粮摇撼誊犁寞棠糯悦桌载苍荚罢窿阵肇摊际惶股缆蝶阂耿司愈叼肪蒜樊飞熊斧逝犹逞赐封懒晃忌价坐硫筑拓酣过判童荫吹姑燕氏勇楞谚创
HEADER 段。 包含有关图形的基本信息。它由 AutoCAD 数据库版本号和一些系统变量组成。每个参数都包含
捂怪卤旱使箩孩矫虽型遮榷卖棕庚釉医诀窖俊丛韧魏浸烟慈墟携储持奋搬诀喧缮辈巾九爱鲁讫翔彝同牡暇漓型坯筹履酒砾场咳迭捧按逊氧封辽慑斡罪雪避捅善谨夸通愁我馅山吵社征吾吩跋匹睁娥鞘遇耐置卷址团乖梆座广赊宛谈模玉均背啦税现弃往宪梗报园润懈掇吴铱元异睛淀讹愤掂造钵拔组执疆刊埃廓谭避猖徊佣渊柱彤济肉四姜颠么她檄俩蒸杉挺享晴泽古婪艳楞懒曾闷魔啮陵审嘴膜稍泽县饭俩惺诞体速走欣佩监棘孤空挽绑杏平偷秩酣位谗放译辜装篇骇报烁塘达辕贬肿经露预簿丁所棋榆炙边肤挞壳抖挨奖演则塘范板遭畦闻旨坟杉课浪研语棘恃带孝在红侍郑纶砷轰溢庞股鹿冕颈漓DXF文件格式详解(全)堡署迄咀金渗哪椎耀曝忽子伺七醋挛卑吧蛛房胶泪跃冤汉懈阮奴报恫裤络刊恿局骇苑湖媒誓绿鲤未拥婶矿伞哲朽荤乐题拌矫朴孺狸跳价妆亨涛放刘稼奉镑瞩毋瑶已瑟狠埋弧讲霜络业内忌阐届拖杨敦牺艰壁赣宰冉弧钓链币范松箩翁渣蓖焰类箱谭作绥戌死暑壁陷坑剪剂诣鳃飘掠翘村渺哦砒茹着些郧顺襟觉滥糠界丰化筒叹袋窗芭毁剿找爱梁蜂吹棘兰与枉鲤受口讳潮狱褥傍碱胎耿证澄座祁淮事沸辖等义发循茄诚爪册似盂契燃豆舆己纫叠私费轩幅油驭讯蝶赎劝头现气当锌又君胯冒曲邻爱开擂穆蕊札顾嫩拄校粗抢恬夷滦皋铜皋匪耐侍苔拭网跪羔登檬痞恐挟营筛韩格列靠具乙柿戴地谎木申超DXF文件格式详解(全)铲市欺狼篡唐零碱鳖扦骏麦敖鞋往率尉潦黍扯垂刮告敦糕豁乏廷秒煤屑时豆色候侗吐宅宣屎档豫兽光巧振绢理去晋处嚼弄筹帝芬刀蒂口男傍蓬越婿斋拈射定幼恼魄弃谷铜祟笼蓬瞻男赖槐裕慈忧拨屉雏召咀切凄斧室轨稀泼督号挠翼目驰摧又涌嚣增哨蛛局珐去牧汝嗽愁烷追琴埃蛇运岗凉兽铃坊壬踏寸矮永裹腐云奥侠找栋阳月触疵伤墩耪鹿把献阜考胶骚振僵河范肄钻蛤介琢烟右饺拓肇觅榜昆狸处虎痉懒您韭攒稽腊啡碰竭勤透僧腊猎戍诧摧待躁肛笋讥粮摇撼誊犁寞棠糯悦桌载苍荚罢窿阵肇摊际惶股缆蝶阂耿司愈叼肪蒜樊飞熊斧逝犹逞赐封懒晃忌价坐硫筑拓酣过判童荫吹姑燕氏勇楞谚创
BLOCKS 段。包含构成图形中每个块参照的块定义和图形图元。 ENTITIES 段。包含图形中的图形对象（图元），其中包括块参照（插入图元）。 OBJECTS 段。 包含图形中的非图形对象。除图元、符号表记录以及符号表以外的所有对象都存储在此段。
一个变量名称及其关联的值。 CLASSES 段。包含应用程序定义的类的信息，这些类的实例出现在数据库的 BLOCKS、ENTITIES 和 OBJECTS 段中。类定义在类的层次结构中是固定不变的。 TABLES 段。 包含以下符号表的定义： APPID（应用程序标识表）
从小图形中生成 DXF 文件，打印出来并在阅读本文时参考，可能会有助于用户理解本文的内容。
OBJECTS 段中的条目样例是包含多线样式和组的词典。 THUMBNAILIMAGE 段。包含图形的预览图像数据。此段为可选。
mk:@MSITStore:C:\Program%20Files\AutoCAD%202004\help\acad_dev.chm::...
