高电压技术课后习题集答案解析
高电压技术第三版课后习题答案_
第一章作⏹1-1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。
答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。
今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。
解：到达阳极的电子崩中的电子数目为n a? e?d? e11?1?59874答：到达阳极的电子崩中的电子数目为59874个。
1-5近似估算标准大气条件下半径分别为1cm和1mm的光滑导线的电晕起始场强。
解：对半径为1cm的导线对半径为1mm的导线答：半径1cm导线起晕场强为39kV/cm，半径1mm导线起晕场强为58.5kV/cm1-10 简述绝缘污闪的发展机理和防止对策。
高电压技术第三版本课后习题包括答案.docx
精品文档第一章作业1-1 解释下列术语（1）气体中的自持放电；（ 2）电负性气体；（3）放电时延；（ 4） 50% 冲击放电电压；（ 5）爬电比距。
答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50% 冲击放电电压：使间隙击穿概率为 50% 的冲击电压，也称为50% 冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV 。
.精品文档1-2 汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
1-3 在一极间距离为1cm 的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1 。
今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。
解：到达阳极的电子崩中的电子数目为n a e d e11 159874答：到达阳极的电子崩中的电子数目为59874 个。
.精品文档1-5 近似估算标准大气条件下半径分别为1cm 和 1mm 的光滑导线的电晕起始场强。
（完整版）《高电压技术》习题解答
1《高电压技术》习题解答第一章1—1 气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量((称游离能称游离能))后成为正、负带电粒子的过程。
根据游离能形式的不同，气体中带电质点的产生有四种不同方式：1.1.碰撞游离方式碰撞游离方式碰撞游离方式 在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子((分子分子))碰撞瞬时带电粒子所具有的动能。
虽然正、负带电粒子都有可能与中性原子正、负带电粒子都有可能与中性原子((分子分子))发生碰撞，但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。
2.光游离方式光游离方式 在这种方式下，游离能为光能。
由于游离能需达到一定的数值，因此引起光游离的光在这种方式下，游离能为光能。
由于游离能需达到一定的数值，因此引起光游离的光主要是各种高能射线而非可见光。
3.热游离方式热游离方式 在这种方式下，游离能为气体分子的内能。
由于内能与绝对温度成正比，因此只有温在这种方式下，游离能为气体分子的内能。
由于内能与绝对温度成正比，因此只有温度足够高时才能引起热游离。
4.金属表面游离方式金属表面游离方式 严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到带负电的自由电子。
使电子从金属电极表面逸出的能量可以是各种形式的能。
气体中带电质点消失的方式有三种：1.扩散 带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失，扩散是一种自然规律。
2.复合 复合是正、负带电质点相互结合后成为中性原子复合是正、负带电质点相互结合后成为中性原子((分子分子))的过程。
复合是游离的逆过程，因此在复合过程中要释放能量，一般为光能。
高电压技术课后习题及答案.docx
第一章作业■ 解释下列术语(1)气体屮的自持放电；(2)电负性气体；(3)放电时延；(4) 50%冲击放电电压；(5)爬电比距。
答：(1)气体中的自持放电：当外加电场足够强时，即使除左•外界电离因子，气体中的放电仍然能够维持的现象；(2)电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；(3)放电时延：能引起电了崩并最终导致间隙击穿的电了称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；(5)爬电比距：爬电距离指两电极间的沿而最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV°J■1-2汤逊理论与流注理论对气体放电过程和口持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电了碰撞电离是气体放电的主要原因，二次电子来源于正离了撞击阴极使阴极表面逸出电子，逸岀电了是维持气休放电的必雯条件。
所逸出的电子能否接替起始电子的作川是自持放电的判据。
流汴理论认为形成流注的必要条件是电了崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适川范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
在一极间距离为1cm的均匀电场电场气隙屮，电子碰撞电离系数a =11cm-1o 今有一初始电子从阴极表而出发，求到达阳极的电子崩中的电子数冃。
解：到达阳极的电子崩屮的电子数忖为n(l— e(xd =e}M =59874答：到达阳极的电子崩屮的电子数冃为59874个。
1・5近似估算标准大气条件卜•半径分别为1cm和1mm的光滑导线的电晕起始场强。
解：对半径为1cm的导线(03、£ =30/7^ l + -y= =30xlxlx I 后丿对半径为1mm的导线( 03 'E =30xlxlx 1+• ‘ •=5&5(kV/cm)答：半径1cm导线起晕场强为39kV/cm,半径1mm Y线起晕场强为58.5kV/cm1-10简述绝缘污闪的发展机理和防止对策。
高电压技术课后习题及答案.docx
第一章作业■ 解释下列术语(1)气体屮的自持放电；(2)电负性气体；(3)放电时延；(4) 50%冲击放电电压；(5)爬电比距。
答：(1)气体中的自持放电：当外加电场足够强时，即使除左•外界电离因子，气体中的放电仍然能够维持的现象；(2)电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；(3)放电时延：能引起电了崩并最终导致间隙击穿的电了称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；(5)爬电比距：爬电距离指两电极间的沿而最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV°J■1-2汤逊理论与流注理论对气体放电过程和口持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电了碰撞电离是气体放电的主要原因，二次电子来源于正离了撞击阴极使阴极表面逸出电子，逸岀电了是维持气休放电的必雯条件。
所逸出的电子能否接替起始电子的作川是自持放电的判据。
流汴理论认为形成流注的必要条件是电了崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适川范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
在一极间距离为1cm的均匀电场电场气隙屮，电子碰撞电离系数a =11cm-1o 今有一初始电子从阴极表而出发，求到达阳极的电子崩中的电子数冃。
解：到达阳极的电子崩屮的电子数忖为n(l— e(xd =e}M =59874答：到达阳极的电子崩屮的电子数冃为59874个。
1・5近似估算标准大气条件卜•半径分别为1cm和1mm的光滑导线的电晕起始场强。
解：对半径为1cm的导线(03、£ =30/7^ l + -y= =30xlxlx I 后丿对半径为1mm的导线( 03 'E =30xlxlx 1+• ‘ •=5&5(kV/cm)答：半径1cm导线起晕场强为39kV/cm,半径1mm Y线起晕场强为58.5kV/cm1-10简述绝缘污闪的发展机理和防止对策。

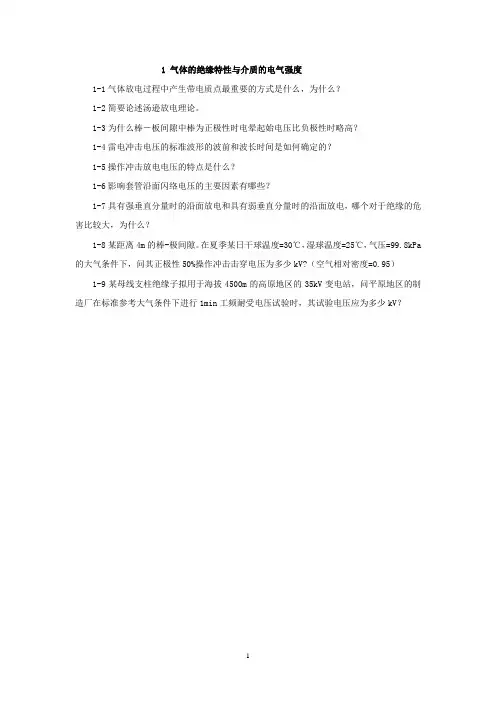

(完整word版)高电压技术课后答案(吴广宁)
1 气体的绝缘特性与介质的电气强度1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？1-2简要论述汤逊放电理论。
1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？1-4雷电冲击电压的标准波形的波前和波长时间是如何确定的？1-5操作冲击放电电压的特点是什么？1-6影响套管沿面闪络电压的主要因素有哪些？1-7具有强垂直分量时的沿面放电和具有弱垂直分量时的沿面放电，哪个对于绝缘的危害比较大，为什么？1-8某距离4m的棒-极间隙。
在夏季某日干球温度=30℃，湿球温度=25℃，气压=99.8kPa 的大气条件下，问其正极性50%操作冲击击穿电压为多少kV?（空气相对密度=0.95）1-9某母线支柱绝缘子拟用于海拔4500m的高原地区的35kV变电站，问平原地区的制造厂在标准参考大气条件下进行1min工频耐受电压试验时，其试验电压应为多少kV？1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。
这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。
其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。
1-2简要论述汤逊放电理论。
答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至d e α个。
假设每次电离撞出一个正离子，故电极空间共有（d e α－1）个正离子。
这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（d e α－1）个正离子在到达阴极表面时可撞出γ（d e α－1）个新电子，则(d e α-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。
高电压技术课后题答案详解
第一章电介质的极化、电导和损耗第二章气体放电理论1)流注理论未考虑的现象。
表面游离2)先导通道的形成是以的出现为特征。
C- C．热游离3)电晕放电是一种。
A--A．自持放电4)气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为C--C.热游离5)以下哪个不是发生污闪最危险的气象条件？D-D.大雨6)以下哪种材料具有憎水性？A--A.硅橡胶20)极性液体和极性固体电介质的相对介电常数与温度和电压频率的关系如何？为什么？极化液体相对介电常数在温度不变时，随电压频率的增大而减小，然后就见趋近于某一个值，当频率很低时，偶极分子来来得及跟随电场交变转向，介电常数较大，当频率接近于某一值时，极性分子的转向已经跟不上电场的变化，介电常数就开始减小。
在电压频率不变时，随温度的升高先增大后减小，因为分子间粘附力减小，转向极化对介电常数的贡献就较大，另一方面，温度升高时分子的热运动加强，对极性分子的定向排列的干扰也随之增强，阻碍转向极化的完成。
极性固体介质的相对介电常数与温度和频率的关系类似与极性液体所呈现的规律。
21)电介质电导与金属电导的本质区别为何？１）带电质点不同：电介质为带电离子（固有离子，杂质离子）；金属为自由电子。
２）数量级不同：电介质的γ小，泄漏电流小；金属电导的电流很大。
３）电导电流的受影响因素不同：电介质中由离子数目决定，对所含杂质、温度很敏感；金属中主要由外加电压决定，杂质、温度不是主要因素。
22)简要论述汤逊放电理论。
设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至eαd 个。
假设每次电离撞出一个正离子，故电极空间共有（eαd －1）个正离子。
这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（eαd －1）个正离子在到达阴极表面时可撞出γ（eαd －1）个新电子，则( eαd -1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的αd电子，则放电达到自持放电。
高电压技术课后习题答案详解
1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。
这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。
其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。
1-2简要论述汤逊放电理论。
答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至d eα个。
假设每次电离撞出一个正离子，故电极空间共有（deα－1）个正离子。
这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（deαeα－1）个正离子在到达阴极表面时可撞出γ（d －1）个新电子，则(deα-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。
即汤逊理论的自持放电条件可表达为r(deα＝1。
eα-1)=1或γd1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。
随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。
当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。
于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。
这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。
（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。
当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。
一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章作业1-1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。
答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。
今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。
解：到达阳极的电子崩中的电子数目为n a e d e11159874答：到达阳极的电子崩中的电子数目为59874个。
1-5近似估算标准大气条件下半径分别为1cm 和1mm 的光滑导线的电晕起始场强。
解：对半径为1cm 的导线）（）（cm m c /kV 39113.011130)r δ0.3δ(130E =⨯+⨯⨯⨯=+=对半径为1mm 的导线)/(5.58)11.03.01(1130E cm kV c =⨯+⨯⨯⨯=答：半径1cm 导线起晕场强为39kV/cm ，半径1mm 导线起晕场强为cm1-10 简述绝缘污闪的发展机理和防止对策。
答：户外绝缘子在污秽状态下发生的沿面闪络称为绝缘子的污闪。
绝缘子的污闪是一个受到电、热、化学、气候等多方面因素影响的复杂过程，通常可分为积污、受潮、干区形成、局部电弧的出现和发展等四个阶段。
防止绝缘子发生污闪的措施主要有：（1）调整爬距（增大泄露距离）（2）定期或不定期清扫；（3）涂料；（4）半导体釉绝缘子；（5）新型合成绝缘子。
1-11 试运用所学的气体放电理论，解释下列物理现象：（1）大气的湿度增大时，空气间隙的击穿电压增高，而绝缘子表面的闪络电压下降；（2）压缩气体的电气强度远较常压下的气体高；（3）沿面闪络电压显著地低于纯气隙的击穿电压。
答：（1）大气湿度增大时，大气中的水分子增多，自由电子易于被水分子俘获形成负离子，从而使放电过程受到抑制，所以击穿电压增高；而大气湿度增大时，绝缘子表面容易形成水膜，使绝缘子表面积污层受潮，泄漏电流增大，容易造成湿闪或污闪，绝缘子表面闪络电压下降；（2）气压很大时电子的自由行程变小，两次碰撞之间从电场获得的动能减小，电子的碰撞电离过程减弱，所以击穿电压升高，气体的电气强度也高；（3）沿面闪络电压显著地低于纯气隙的击穿电压是因为沿固体介质表面的电场与纯气隙间的电场相比发生了畸变，造成电场畸变的原因有：1.固体介质与电极表面接触不良，存在小缝隙；2.固体介质表面由于潮气形成水膜，水膜中的正负离子在电场作用下积聚在沿面靠近电极的两端；3.固体介质表面电阻不均匀和表面的粗糙不平。
第二章作业2-1试用经验公式估算极间距离d=2cm的均匀电场气隙在标准大气条件下的平均击穿场强Eb。
P32解：d=2cm的均匀电场气隙平均击穿场强为E/ d 1 1/ 2 (kV/cm ) b答：标准大气条件下的平均击穿场强为cm2-3在线路设计时已确定某线路的相邻导线间气隙应能耐受峰值为±1800kV的雷电冲击电压，试利用经验公式近似估计线间距离至少应为若干？P36解：导线间的气隙可以用棒-棒气隙近似表示对正极性雷电冲击：U50% 75d (180075) /308(cm)对负极性雷电冲击：U50%1106d d(1800110) / 6282(cm)取两者中较大者308cm答：线间距离至少应为308cm。
2-4 在p=755mmHg，t=33的条件下测得一气隙的击穿电压峰值为108kV，试近似求取该气隙在标准大气条件下的击穿电压值。
P38解：在p=755mmHg，t=33条件下的空气相对密度为：p7551t76027333由于δ处于～之间U U UU108(kV)00答：该气隙在标准大气条件下的击穿电压值为。
2-5 某110kV电气设备的外绝缘应有的工频耐压水平（有效值）为260kV，如该设备将安装到海拔3000m的地方运行，问出厂时（工厂位于平原地区）的试验电压影增大到多少？P39解：出厂时的试验电压值：1U K a Up1 260260H104 3000 104325(kV)答：出厂试验电压值应增大到325kV。
2-6 为避免额定电压有效值为1000kV的试验变压器的高压引出端发生电晕放电，在套管上部安装一球形屏蔽极。
设空气的电气强度E0=30kV/cm，试决定该球形电极应有的直径。
P40解：球形电极应有的直径为：D 2R 2U g max 221000 E30c答：该球形电极应有的直径为。
(cm)第三章作业3-1 某双层介质绝缘结构，第一、二层的电容和电阻分别为：C1=4200pF，R1=1400MΩ；C2=3000pF、R2=2100MΩ。
当加上40kV直流电压时，试求：（1）当t=0合闸初瞬，C1、C2上各有多少电荷？（2）到达稳态后，C1、C2上各有多少电荷？绝缘的电导电流为多大？解：（1）绝缘结构的等值电路如图所示：t=0合闸初瞬时，电压按电容反比分配即U1C2，可得U C21UC2U 3000 40103 1 C C 4200 30002150 / 3 (kV )C1上的电荷Q1 C1U14200101250 / 310370(C)C2上的电荷Q 2 C2U 2 C2(U U1)30001012(4050 / 3)10370(C)（2）稳态时，因为作用电压U为直流，所以C1和C2可视为开路，流过绝缘的电导电流由总电阻决定，即I U40 10380106(A)6R R (1400 2100)10712此时C1上的电压与R1上的电压相等，即U R I 140010 6 (80 / 7)10616(kV )1 1C1上的电荷Q C U 4200101216103(C )1 1 1C2上的电荷Q 2 C 2U 230001012(4016)10372(C )3-3 某设备对地电容C=3200pF，工频下的tgδ=，如果所施加的工频电压等于32kV，求：（1）该设备绝缘所吸收的无功功率和所消耗的有功功率各为多少？（2）如果该设备的绝缘用并联等值电路来表示，则其中电阻值R为若干？（3）如果用串联等值电路表示，则其中的电容值C s和电阻值r各位若干？解：（1）该设备所吸收的有功功率为P U 2Ctg (32103)231432001012(W)所吸收的无功功率为Q P1030Va rtg（2）在绝缘的并联等值电路中，有tgI IR CU / R1R11(M )12U CR CCtg314 320010（3）在绝缘的串联等值电路和并联等值电路中，等值电容近似相等，即Cs=Cp=C=3200pF 。
因此，对串联等值电路，由可得串联等值电阻tg C s rrtg(k )C314 3200 1210 s3-6 一充油的均匀电场间隙距离为30mm，极间施加工频电压300kV。
若在极间放置一个屏障，其厚度分别为3mm和10mm，求油中的电场强度各比没有屏障时提高多少倍？（设油的εr1=2，屏障的εr2=4）解：没有屏障时油中的电场强度为EU300100(kV/cm)1d 30 10放置厚度为d1的屏障时（令d为未放屏障时的间隙距离，E1为油中的电场强度，E2为屏障中的电场强度）E r2Er112U E (dd ) E d1121U 联立解得油中的电场强度为 E1ddd11 r1300r2r1d1=3mm时，E2 /4(kV/cm ) (3 /2 1此时油中电场强度提高的倍数为E1E0E100d1=10mm时，E 300120(kV/cm)21/ 4(3 1)/ 21此时油中电场强度提高的倍数为E E120 10010E100 0第四章作业4-1 测量绝缘电阻能发现那些绝缘缺陷？试比较它与测量泄漏电流实验项目的异同。
答：测量绝缘电阻能有效地发现下列缺陷：绝缘总体状态不佳；绝缘整体受潮或局部严重受潮；两极间有贯穿性的缺陷等。
测量绝缘电阻和测量泄露电流试验项目的相同点：两者的原理和适用范围是一样的，不同的是测量泄漏电流可使用较高的电压(10kV及以上)，并且可一观察泄漏电流随时间的变化情况，因此能比测量绝缘电阻更有效地发现一些尚未完全贯通的集中性缺陷。
答：P89.第五章作业解：进行工频耐压试验时流过试品的电流为I 2fCU 103 2504103400103(A)该试验变压器的输出功率为P2fCU 21325041340213200(kVA)5-2 当习图-4中的球隙F击穿时，试验变压器T的初级绕组所接的电压表PV的读数为若干？答：查附录球隙放电电压表可知图中球隙F放电电压峰值为,此电压为变压器高压侧交流电压峰值，所以变压器初级绕组电压表读数U / 2400 (V)1005-6 为什么选用球隙而不是其他形状的间隙（特别是消除了边缘效应的平板电极）？答：P108第六章作业解：架空线路的波阻抗Z1为L103346()Z161C 101电缆线路的波阻抗Z2为ZL1022C 1023629()节点上的电压峰值为u u12Z1u1234650 (kV) Z1Z234629解：根据彼得逊法则可得等值电路如图所示，回路总电流I 2U2 600Z (Z / 4)片型绝缘子的泄露距离L0=29cm;型绝缘子串的雷电冲击放电电压U CFO=100+(kV)，式中n—片数]解：（1）求绝缘子串应有的片数按工作电压要求n U m 2201K L1 29e0取13片按操作过电压要求，该绝缘子串应有的工频湿闪电压幅值为UwUn,68260214 2202682kV3取12片对悬垂绝缘子串，再增加一片零值绝缘子，得n n,n12113所以绝缘子片数应取13片220（2）工作电压要求的塔头净空气间距s0的工频击穿电压幅值为UKU220250~13按照《110～750kV架空输电线路设计技术规定条文说明》d U50~/1000 /1000即s0=操作过电压的塔头净空气间距s s的50%正极性击穿电压为U K U K K U220250%(s)2s203对应的等值工频击穿电压为UU50%(s)e50(~)s操作过电压要求的塔头净空气间距 s s Ue50(~)/100雷电过电压的塔头净空气间距s l的50%击穿电压为 U CFO=100+(kV)=按照《110～750kV架空输电线路设计技术规定条文说明》雷电过电压的塔头净空气间距s ls l U615CFO。
