分光计测量三棱镜顶角实验报告完整版
分光计测量三棱镜顶角实验报告

参考报告分光计测量三棱镜顶角一、实验目的:1、了解分光计的结构和各个组成部分的作用;2、学习分光计调节的要求和调节方法;3、测量三棱镜顶角;二、仪器与用具:1、分光计:(型号:JJY-Π型, 编号:99056400),最小刻度1';2、钠灯:(型号:GY-5, 编号:20020072);3、三棱镜棱角:60º±5′(材料:重火石玻璃,nD= 1.6475);4、双面反射镜,变压器(6.3V/220V)三、预习报告:1、实验原理(力求简要):(1)分光计调整总要求:望远镜和平行光管的光轴共线并与分光计中心轴垂直。
分要求:有三个如下:〈1〉望远镜调焦到无穷远(接收平行光)、其光轴与分光计中心轴垂直调整方法:①对望远镜的目镜进行调焦,从望远镜中能清晰看到分划板十字准线②对望远镜的物镜进行调焦,用“自准直法”进行,从望远镜中能清晰看到绿“+”字像、且无视差。
③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像,均与分光板的调整用线(分划板上方的十字叉线)重合。
④在望远镜能接收平行光的基础上,根据反射定律,应用“各半调节法”进行调整。
〈2〉载物台垂直仪器主轴调整方法:将双面镜旋转90°,同时旋转载物台90°,调节一个螺丝,分别从望远镜看到从双面镜两反射面反射回来的两绿“+”字反射像,均与分光板的调整用线(分划板上方的十字叉线)重合。
〈3〉平行光管出射平行光;调整方法:从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。
望远镜对准平行光管(注意:这一步及后面操作绝对不能动望远镜的仰角调节螺丝以及物镜和目镜的焦距),从望远镜观察平行光管狭缝的像,调节平行光管透镜的焦距,使从望远镜清晰看到狭缝的像(一条明亮的细线)呈现在分划板上为止。
这时望远镜接收到的是平行光,也就是说,平行光管出射的是平行光。
〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法:望远镜看狭缝像与分光板竖直准线重合,狭缝像转90o后又能与中心水平准线重合。
测棱镜顶角实验报告

测棱镜顶角实验报告一、实验目的1、掌握用自准直法和反射法测量三棱镜顶角的方法。
2、了解分光计的结构和使用方法。
3、加深对光的反射和折射定律的理解。
二、实验仪器分光计、三棱镜、钠光灯。
三、实验原理1、自准直法利用望远镜自身产生平行光,使之垂直入射于三棱镜的一个光学面,反射光又返回望远镜,若望远镜光轴与反射光平行,此时望远镜的方位角即为顶角的一半。
2、反射法让一束平行光照射在三棱镜的两个光学面上,分别测出两束反射光的方位角,其差值的一半即为顶角。
四、实验内容与步骤1、分光计的调整调节望远镜聚焦于无穷远。
通过目镜观察分划板,调整目镜调焦手轮,使分划板清晰。
然后将平面反射镜置于载物台上,使反射镜与望远镜光轴大致垂直。
通过望远镜观察反射镜,找到反射像。
调节望远镜俯仰螺丝和载物台水平调节螺丝,使反射像位于分划板上十字叉丝的交点。
此时望远镜已聚焦于无穷远。
调节望远镜光轴与分光计中心轴垂直。
将平面反射镜在载物台上旋转 180°,观察反射像是否仍在十字叉丝交点。
若不在,调节望远镜俯仰螺丝,使反射像回到交点。
反复调节,直至平面反射镜在任意位置,反射像均能与十字叉丝交点重合。
调节平行光管产生平行光。
将已调好的望远镜对准平行光管,调节平行光管狭缝宽度,使其适中。
然后调节平行光管的俯仰螺丝和聚焦螺丝,使通过狭缝的光形成清晰的像位于分划板上。
调节平行光管光轴与分光计中心轴垂直。
将望远镜对准平行光管,观察狭缝像是否与十字叉丝竖线重合。
若不重合,调节平行光管俯仰螺丝,使其重合。
2、自准直法测量三棱镜顶角将三棱镜放置在载物台上,使三棱镜的一个光学面与平行光管光轴垂直。
点亮钠光灯,通过望远镜观察三棱镜的一个光学面,找到反射像。
调节载物台,使反射像位于分划板上十字叉丝的交点。
此时望远镜的方位角即为顶角的一半,记为。
旋转载物台 180°,再次找到反射像,记录此时望远镜的方位角。
则顶角。
3、反射法测量三棱镜顶角将三棱镜放置在载物台上,使平行光管的光束照射在三棱镜的两个光学面上。
分光计测量三棱镜顶角实验报告

参考报告分光计测量三棱镜顶角一、实验目的:1、了解分光计的结构和各个组成部分的作用;2、学习分光计调节的要求和调节方法;3、测量三棱镜顶角;二、仪器与用具:1、分光计:(型号:JJY-Π型, 编号:99056400),最小刻度1';2、钠灯:(型号:GY-5, 编号:20020072);3、三棱镜棱角:60º±5′(材料:重火石玻璃,nD=1.6475);4、双面反射镜,变压器(6.3V/220V)三、预习报告:1、实验原理(力求简要):(1)分光计调整总要求:望远镜和平行光管的光轴共线并与分光计中心轴垂直。
分要求:有三个如下:〈1〉望远镜调焦到无穷远(接收平行光)、其光轴与分光计中心轴垂直调整方法:①对望远镜的目镜进行调焦,从望远镜中能清晰看到分划板十字准线②对望远镜的物镜进行调焦,用“自准直法”进行,从望远镜中能清晰看到绿“+”字像、且无视差。
③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像,均与分光板的调整用线(分划板上方的十字叉线)重合。
④在望远镜能接收平行光的基础上,根据反射定律,应用“各半调节法”进行调整。
〈2〉载物台垂直仪器主轴调整方法:将双面镜旋转90°,同时旋物台90°,调节一个螺丝,分别从望远镜看到从双面镜两反射面反射回来的两绿“+”字反射像,均与分光板的调整用线(分划板上方的十字叉线)重合。
〈3〉平行光管出射平行光;调整方法:从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。
望远镜对准平行光管(注意:这一步与后面操作绝对不能动望远镜的仰角调节螺丝以与物镜和目镜的焦距),从望远镜观察平行光管狭缝的像,调节平行光管透镜的焦距,使从望远镜清晰看到狭缝的像(一条明亮的细线)呈现在分划板上为止。
这时望远镜接收到的是平行光,也就是说,平行光管出射的是平行光。
〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法:望远镜看狭缝像与分光板竖直准线重合,狭缝像转90o后又能与中心水平准线重合。
用分光计测三棱镜顶角实验报告

用分光计测三棱镜顶角实验报告实验目的:1.通过使用分光计测量三棱镜的顶角,验证光的折射定律。
2.了解分光计的基本原理和使用方法。
实验原理:当光从一种介质射向另一种介质时,会发生折射现象。
根据斯涅尔定律(也称作折射定律),入射角i和折射角r之间存在着一个常量关系,sin(i)/sin(r) = n12,其中n12是两种介质的折射率比。
三棱镜由两个面构成,其中一个面是垂直于基座的底面,而另一个面是与底面交相边构成一定角度的顶面。
当光线从空气射入三棱镜时,会发生折射,并在三棱镜内发生多次反射和折射。
最后,光线从顶面射出,并形成折射角。
在本实验中,使用分光计测量三棱镜的顶角。
分光计是一种仪器,它可以将光通过光栅等分成几个亮度相同的光束。
当一束光通过分光计时,可以观察到一串亮度相同的光斑,并通过测量光斑间距来计算出顶角。
实验器材:1.三棱镜2.分光计3.准直器4.角度规实验步骤:1.将三棱镜放置在平整的台面上,并使用准直器将光线直接照射到顶面上。
2.调整分光计和准直器,使得光线垂直照射到顶面上,并且通过分光计的光栅。
3.观察分光计产生的光斑,并记录每个光斑之间的距离。
4.使用角度规测量三棱镜的顶角,并记录测量结果。
数据记录与分析:通过观察分光计产生的光斑,我们可以计算出顶角。
假设光斑之间的距离为d,分光计与三棱镜之间的距离为L,则根据几何关系,可以得出tan(顶角/2) = d/L。
根据以上公式,分别测量了三组数据,并计算得到顶角的平均值如下:测量数据光斑距离(d) 分光计与三棱镜距离(L) tan(顶角/2) 顶角数据1 3.5cm 15.2cm 0.2309 28.32°数据2 3.6cm 15.3cm 0.2355 28.92°数据3 3.7cm 15.4cm 0.2403 29.59°实验结果与讨论:通过数据计算得到的顶角分别为28.32°,28.92°和29.59°。
用分光计测三棱镜顶角实验报告

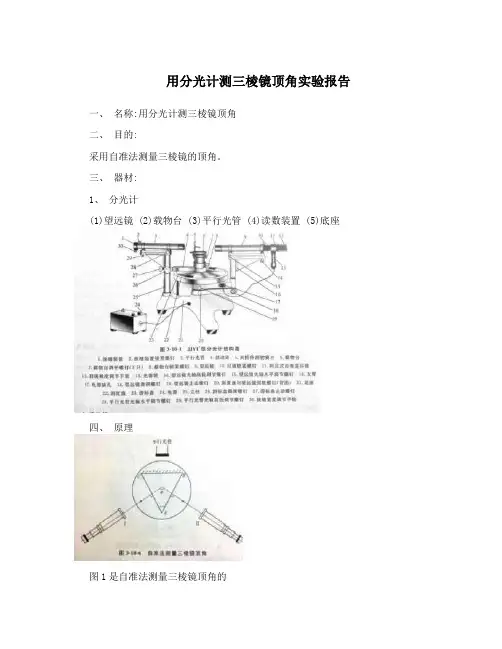

用分光计测三棱镜顶角实验报告一、名称:用分光计测三棱镜顶角二、目的:采用自准法测量三棱镜的顶角。
三、器材:1、分光计(1)望远镜 (2)载物台 (3)平行光管 (4)读数装置 (5)底座四、原理图1是自准法测量三棱镜顶角的示意图,图中所示三棱镜是横截面为等边三角形的柱体。
AB和AC是透光的光学表面,又称折射面,其夹角A称为三棱角的顶角;BC为毛玻璃面,称为三棱角的底面。
实验中利用望远镜自身产生平行光,固定载物台(或固定望远镜),转动望远镜光轴(或转动载物台),先使棱镜AB面反射的十字像落在分划板上双十字叉丝上部的交点上(即望远镜光轴there shall be no deformation. 3, and process description: put line process: familiar understand drawings requirements, check drawings whether has not clear of place, whether has lane not understand of problem prepared all of workers apparatus, do prepared work, and in construction site find associate by Ravel of location, and in key layer playing horizontal, and looking for auxiliary layer playing horizontal, and find vertical box put line positioning points positioning points reinforcement pulled horizontal check horizontal of errors adjustment errors for level segmentation review level segmentation of accuracy hanging vertical line Fixed vertical line vertical check ,与三棱镜AB垂直),记下刻度盘对称游标的方位角读数,,。
分光计测量三棱镜顶角实验报告定稿版

分光计测量三棱镜顶角实验报告定稿版
一、实验目的
1.利用分光计测量三棱镜的顶角;
2.了解光的全反射现象;
3.掌握光的干涉行为。
二、实验仪器与材料
1.分光计;
2.三棱镜;
3.光源;
4.平面镜。
三、实验原理
1.三棱镜的顶角是顶点A到底面角BAC的角度,通常为60度。
2.当平面光波沿着入射角小于全反射临界角的三棱镜底面表面入射,光会全反射并发生干涉。
四、实验步骤
1.将三棱镜放在光源前,使底面与光源平行,然后转动三棱镜,使方形表面朝向光源。
2.在分光计上观察到的光谱中心发生明显改变时,停止转动,记录此时的读数。
3.重新调整分光计,使之回到初始位置,并读取此时的读数。
4.利用读数计算出三棱镜的顶角。
五、实验数据
1.初始读数:20度
2.终止读数:80度
六、实验结果与分析
根据实验数据,可计算出三棱镜的顶角为60度。
实验结果与理论值相符,说明实验的准确性较高。
七、实验结论
通过本次实验,我们利用分光计测量了三棱镜的顶角,并了解了光的全反射现象和干涉行为。
实验结果表明我们可以利用分光计准确测量出三棱镜的顶角,这对于光学研究具有重要意义。
八、实验中的问题与改进措施
在实验过程中,可能会受到光线不稳定等因素的影响,会导致读数的误差。
因此,在实验中应尽量保持光源的稳定,减小误差的发生。
总之,本次实验通过利用分光计测量三棱镜的顶角,深化了我们对光学现象的理解,提高了我们的实验能力和分析能力。
在今后的学习和研究中,我们将更加深入地研究光学现象,探索更多有趣的实验现象。
用分光计测三棱镜顶角实验报告

用分光计测三棱镜顶角实验报告
一、实验目的
本次实验的目的是使用三棱镜测量分光计,以确定其准确的顶角大小。
二、实验原理
入射光由镜片表面反射,而出射光在三棱镜表面以及相关介质之间传播。
当介质具有
折射率不同时,就会发生反射、折射、衍射等光学效应。
三棱镜的通过参数给定顶角决定
了出射光的路径,从而影响出射光的角度。
将这个角度与参考角度相比较,就可以测量三
棱镜的顶角。
三、实验装置
本实验使用的装置主要有分光计、真空管、水平尺、三棱镜、煤油等。
四、实验步骤
(一)准备实验:将分光计放置在实验台上,通过夹具将三棱镜固定在一起,将一支
真空管固定在真空口上,将一支水平尺放置在实验台上,将煤油放入真空口内,等等。
(二)调节实验:通过观察出射光的方向,使用水平尺调整三棱镜顶角,得到准确的
角度值。
(三)使用分光计测量:通过观察出射光的方向与参考点,使用分光仪测量其准确的
顶角大小,对实验结果进行记录和观察。
五、实验结果
通过使用分光计测量的结果如下表所示:
测量结果顶角°
1 60.3
2 60.2
3 60.2
4 60.1
平均顶角:60.2°
通过本次实验,我们得到三棱镜的平均顶角为60.2度,用分光计测量结果准确可靠,与三棱镜的实际顶角一致。
物理实验报告《分光计的调整和三棱镜顶角的测定》完整版

编号:TQC/K229物理实验报告《分光计的调整和三棱镜顶角的测Daily description of the work content, achievements, and shortcomings, and finally put forward reasonable suggestions or new direction of efforts, so that the overall process does not deviate from the direction, continue to move towards the established goal.【适用信息传递/研究经验/相互监督/自我提升等场景】编写:________________________审核:________________________时间:________________________部门:________________________物理实验报告《分光计的调整和三棱镜顶角的测定》完整版下载说明:本报告资料适合用于日常描述工作内容,取得的成绩,以及不足,最后提出合理化的建议或者新的努力方向,使整体流程的进度信息实现快速共享,并使整体过程不偏离方向,继续朝既定的目标前行。
可直接应用日常文档制作,也可以根据实际需要对其进行修改。
【实验目的】1.了解分光计的结构,学习分光计的调节和使用方法;2.利用分光计测定三棱镜的顶角;【实验仪器】分光计,双面平面反射镜,玻璃三棱镜。
【实验原理】如图6所示,设要测三棱镜AB面和AC面所夹的顶角a,只需求出j即可,则a=1800-j。
图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整(一)调整要求:1.望远镜聚焦平行光,且其光轴与分光计中心轴垂直。
2.载物台平面与分光计中心轴垂直。
(二)望远镜调节1.目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝,调焦办法:接通仪器电源,把目镜调焦手轮12旋出,然后一边旋进一边从目镜中观察,直到分划板刻线成像清晰,再慢慢地旋出手轮,至目镜中刻线的清晰度将被破坏而未被破坏时为止。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
分光计测量三棱镜顶角
实验报告
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

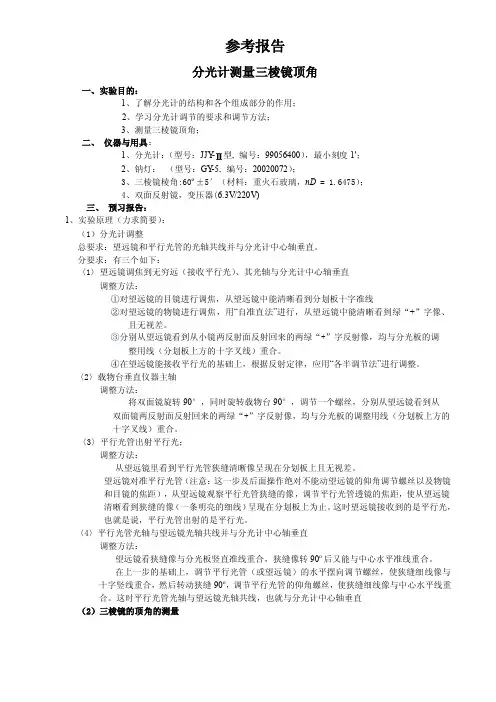

参考报告
分光计测量三棱镜顶角
一、实验目的:
1、了解分光计的结构和各个组成部分的作用;
2、学习分光计调节的要求和调节方法;
3、测量三棱镜顶角;
二、仪器与用具:
1、分光计:(型号:JJY-Π型, ';
2、钠灯:(型号:GY-5,
3、三棱镜棱角:60o±5′(材料:重火石玻璃,nD = 1.6475);
4、双面反射镜,变压器(6.3V/220V)
三、预习报告:
1、实验原理(力求简要):
(1)分光计调整
总要求:望远镜和平行光管的光轴共线并与分光计中心轴垂直。
分要求:有三个如下:
〈1〉望远镜调焦到无穷远(接收平行光)、其光轴与分光计中心轴垂直调整方法:
①对望远镜的目镜进行调焦,从望远镜中能清晰看到分划板十字准线
②对望远镜的物镜进行调焦,用“自准直法”进行,从望远镜中能清晰看到
绿“+”字像、且无视差。
③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像,均与
分光板的调
整用线(分划板上方的十字叉线)重合。
④在望远镜能接收平行光的基础上,根据反射定律,应用“各半调节法”进
行调整。
〈2〉载物台垂直仪器主轴
调整方法:
将双面镜旋转90°,同时旋转载物台90°,调节一个螺丝,分别从望远镜看到从
双面镜两反射面反射回来的两绿“+”字反射像,均与分光板的调整用线
(分划板上方的十字叉线)重合。
〈3〉平行光管出射平行光;
调整方法:
从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。
望远镜对准平行光管(注意:这一步及后面操作绝对不能动望远镜的仰角调节螺丝以及物镜和目镜的焦距),从望远镜观察平行光管狭缝的像,调节平行光管透镜的焦距,使从望远镜清晰看到狭缝的像(一条明亮的细线)呈现在分划板上为止。
这时望远镜接收到的是平行光,也就是说,平行光管出射的是平行光。
〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直
调整方法:
望远镜看狭缝像与分光板竖直准线重合,狭缝像转90o后又能与中心水平准线重合。
在上一步的基础上,调节平行光管(或望远镜)的水平摆向调节螺丝,使狭缝细线像与十字竖线重合,然后转动狭缝90o,调节平行光管的仰角螺丝,使狭缝细线像与中心水平线重合。
这时平行光管光轴与望远镜光轴共线,也就与分光计中心轴垂直
(2)三棱镜的顶角的测量
〈1〉方法:反射法测量。
〈2〉原理:如下图所示:
一束平行光由顶角方向射入,在两光学面上分成两束反射光。
测出两束反射光线之间的夹角φ,则可得到顶角A为
〈3〉方法:实验时,将待测棱镜放在分光计载物小平台上,使棱镜的折射棱正对平行光管,并接近载物台的中心位置,如图4-26-2所示。
调节载物台面平面与
分光计主轴垂直,旋紧7、25,锁紧载物台和游标盘,缓慢转动望远镜,用望
远镜寻找经过棱镜两反射面反射回来的狭缝像,使狭缝像与分划板中心竖线重
合。
记录下望远镜所处位置分别为Ⅰ和Ⅱ时的两刻度盘读数φ、φ'和φ2、φ
',则望远镜分别处于Ⅰ和Ⅱ位置时光轴的夹角为:
2
重复测量五次,按(4-26-1)式求出顶角A,计算其测量不确定度。
〈4〉读数时超过0点处理:转动望远镜时,如果越过了刻度0点,则应按下式计算望远镜转过的角度
Φ=360O —︱Φ2—Φ1︱
2、实验步骤:(写出实验操作过程中的有效步骤)
〈1〉将双面镜放在载物台上;三个螺钉高度分别为“h”
〈2〉望远镜调焦到无穷远(接收平行光)
〈3〉望远镜光轴与分光计中心轴垂直(自准法)
〈4〉望远镜和平行光管的光轴共线并与分光计中心轴垂直
3、注意事项:(主要)。
〈1〉不要用手摸三棱镜棱角、双面反射镜镜面
〈2〉读数时每半小格在游标盘上分成30等份;超过0°时要加360°
〈3〉计算时借位为60′
〈4〉钠灯开启后直至结束(中途不要关闭)再关闭。
四、数据及处理:(以下数据仅供参考、有错误请勿抄袭)
一、分光计测三棱镜顶角
表一:数据(注意单位)
1234平均K=1K=-1K=1K=-1K=1K=-1K=1K=-1
59°57′示数
左331°14′211°10′328°03′208°09′319°41′199°34′198°44′318°48′
右151°12′31°10′148°05′28°07′139°38′19°34′18°43′138°43′公式:()()
[]‘
右
右
,
左
左
θ
θ
θ
θ
θ-
+
-
=
4
1
数据处理:
4
1
1
=
θ[(331°14′-211°10′)+(151°12′-31°10′)]= 59°57′
4
1
2
=
θ[(328°3′-208°9′)+(148°5′-28°7′)]= 60°1′
4
1
3
=
θ[(319°41′-199°34′)+(139°38′-19°34′)]= 59°54′
414=
θ[(318°48′-198°44′)+(138°43′-18°43′)]= 59°58′ 平均值:)(4
14321ααααα+++=-=59°57′ 不确定度:
1)(2
_
1--∑==∆=n S i n i x A αα=
4
)'57598559()'5759'5459()'5759'160()57595759(2
222'' -'+-+-+- ≈4′ 仪∆≈∆B =1′ 2
2B A ∆+∆=∆总=22''14+≈5′
=∆±=ααα_59°57′±05′
结果分析:〈1〉结果评价(见课本p 9页)
参考值:三棱镜棱角:60o ±05′ 百分差:00_
ααα-=r E ⅹ100%=︒
︒-︒6060'5759ⅹ100%=0.09% r E <Ep 测量结果在随机误差的范围内比较相符.
误差分析:(以下为分析方向、具体由同学自己写,勿抄老师)
(一)定性分析:
分光计属于精密仪器,其操作调节的要求在测量中产生的系统误差不是很大,主要有:
(1)载物台倾角对应的顶角系统误差
(2)望远镜垂直主轴时的叉丝像位置的系统误差
(3)望远镜和主轴的垂直度的系统误差
(4)平行光管狭缝较宽引起的误差
(5)人眼视觉引起的误差
(二)定量分析:
(1)三棱镜对贡灯各条谱线的折射率与谱线波长的关系?
数据:
作图
实验心得:(学生自己写,可视情况适当额外加分)。
实验建议:(学生自己写,可视情况适当额外加分)。
实验改进:(学生自己写,可视情况适当额外加分)。
