3.某一错流式热交换器中(两流体各自均无横向混合的一次错流)，以排出的热气体将2.5kg/s 的水从35℃加热到85℃，热气体的比热为1.09kJ/(kg ℃)，进入热交换器的温度为200℃，离开时的温度为93℃，若该热交换器的传热系数为180W/(m 2℃)，试求其传热面积和平均温度。
若水的流量减少一半，而气体的流量及两流体的进口温度保持不变，计算因水流量减少而导致换热量减小的百分比，假定传热系数不变。
解：（1）由题，2M =2.5 kg /s ，2t =35 '℃，2t =85 ''℃ ()p2c =4187 J /kg ⋅℃，()p1c =1090 J /kg ⋅℃，1t =200 '℃，1t =93 ''℃，()2K=180 W /m ⋅℃。
()()()()()()1212lm,1212200859335t ===83.27 20085ln ln 9335t t t t t t t t ''''''------∆-'''--'''-c ℃， 221285350.30320035t t P t t '''--===''--，112220093 2.148535t t R t t '''--==='''--，查图1.14得（P19），ψ＝0.92。
错流的平均温差为：,0.9283.2776.61 m lm c t t ∆=ψ⋅∆=⨯=℃。
不考虑散热损失，传热量()2222() 2.541878535523375 W p Q M c t t '''=-=⨯⨯-= 传热面积252337537.95 m 18076.61m Q F K t ===∆⨯。
热质交换原理与设备期末考试
1、流体的粘性、热传导性和_质量扩散性__通称为流体的分子传递性质。
2、当流场中速度分布不均匀时，分子传递的结果产生切应力；温度分布不均匀时，分子传递的结果产生热传导；多组分混合流体中，当某种组分浓度分布不均匀时，分子传递的结果会产生该组分的_质量扩散_；描述这三种分子传递性质的定律分别是_牛顿粘性定律_、傅立叶定律_、_菲克定律_。
3、热质交换设备按照工作原理不同可分为_间壁式、_混合式_、_蓄热式_和热管式等类型。
表面式冷却器、省煤器、蒸发器属于_间壁_式，而喷淋室、冷却塔则属于_混合式。
4、热质交换设备按其内冷、热流体的流动方向，可分为_顺流_式、逆流_式、叉流式和混合式。
工程计算中当管束曲折的次数超过4次，就可以作为纯逆流和纯顺流来处理。
5、_温度差是热量传递的推动力，而_浓度差_则是产生质交换的推动力。
6、质量传递有两种基本方式：分子扩散和对流扩散，两者的共同作用称为_对流质交换_。
7、相对静坐标的扩散通量称为绝对扩散通量，而相对于整体平均速度移动的动坐标扩散通量则称为相对扩散通量。
8、喷雾室是以实现雾和空气在直接接触条件下的热湿交换。
9、当表冷器的表面温度低于空气的露点湿度时，就会产生减湿冷却过程。
10、某一组分的速度与整体流动的平均速度之差，成为该组分的扩散速度。
11、冷凝器的类型可以分为水冷式,空气冷却式 ( 或称风冷式 ) 和蒸发式三种类型.12、冷却塔填料的作用是延长冷却水停留时间，增加换热面积，增加换热量.。
均匀布水。
将进塔的热水尽量细化，增加水和空气的接触面，延长接触时间，增进水汽之间的热值交换13、总热交换是潜热交换和显热交换的总和。
14、当流体中存在速度、温度、和浓度的梯度时，就会分别产生动量、热量和质量的传递现象。
15、大空间沸腾可以分为：自然对流沸腾区、核态沸腾区、过度沸腾区和膜态沸腾区四个区域。
16、潜热交换是发生热交换的同时伴有质交换（湿交换）空气中的水蒸气凝结（或蒸发）而放出（或吸收）汽化潜热的结果。
换热器考试题及答案
换热器考试题及答案一、选择题1. 换热器的主要功能是什么？A. 传递热量B. 传递质量C. 传递动量D. 传递电荷答案：A2. 以下哪种类型的换热器适用于高温高压的工况？A. 壳管式换热器B. 板式换热器C. 螺旋板式换热器D. 管壳式换热器答案：D3. 换热器的热效率通常用哪个参数来衡量？A. 压力降B. 温度差C. 传热系数D. 流量答案：C二、填空题4. 在换热器中，流体的流动方式主要有并流、______流和交叉流。
答案：逆5. 换热器的污垢系数通常用希腊字母______来表示。
答案：R6. 换热器的热传导分析中，常用的对数平均温差法用符号______表示。
答案：Δtm三、简答题7. 简述板式换热器与壳管式换热器的主要区别。
答案：板式换热器与壳管式换热器的主要区别在于结构和传热效率。
板式换热器由许多平行排列的金属板片组成，板片之间形成狭窄的通道，流体在通道中流动进行热交换，具有较高的传热效率和紧凑的结构。
而壳管式换热器由一个圆柱形壳体和许多平行排列的管子组成，流体在管内或管外流动，传热效率相对较低，但结构简单，适用于大流量的流体。
8. 描述换热器的污垢对换热效率的影响。
答案：换热器的污垢会降低传热效率，因为污垢在换热面形成一层隔热层，减少了热量的有效传递。
随着污垢的积累，传热面积减少，流体的流动阻力增加，导致泵送能耗上升。
长期而言，污垢还可能导致换热器的腐蚀和损坏，影响设备的使用寿命。
四、计算题9. 已知一换热器的热流体进口温度为150°C，冷流体进口温度为30°C，出口温度分别为100°C和60°C，求该换热器的对数平均温差。
答案：对数平均温差Δtm可以通过以下公式计算：Δtm = (Δt1 - Δt2) / ln(Δt1 / Δt2)其中，Δt1 = 150°C - 60°C = 90°C，Δt2 = 100°C - 30°C = 70°C。
热交换器计算题
又
NTU=KF/Wmin F=NTUWmin/K=
解法二：由热平衡方程W1(t1′-t1″)=W2(t2″-t2′)，代入数据，解得t1″=85℃ 逆流型换热器的对数平均温差为
【或者用算术平均温差Δtm= (Δtmax+Δtmin)】 传热量Q=W2Δt2=5441.8 (32-4)=152370.4W 又
（4）由课本图1.11查得
0.97
Δtm=104.9×0.97=101.8℃ （5）Δtmax =t1′-t2′=300-100=200℃
Δtmin =t1″-t2″=210-200=10℃
管侧 100 200
96.52693992
2.1-2型管壳式换热器，用30℃的水来冷却120℃的热油（c0=2100J/（kg
3.一台逆流式水-水换热器，t1′=87.5℃,流量为每小时9000kg，t2′=32℃，流量为每小时13500kg，总传热 K），传热面积A=3.75m2，试确定热水的出口温度。 解：取水的定压质量比热cp=4200J/( kg•K) 热水热容量
冷水热容量
因而Win(t1′-t2′)=W1(t1′-t1″)，代入数据，解得t1″=64.7℃】 所以热水的出口温度为64.7℃。 4.温度为99℃的热水进入一个逆流型的热交换器，将4℃的冷水加热到32℃，热水流量为9360kg/h，冷 （m2•℃），试计算该热交换器的传热面积和传热有效度。水的比热为cp=4186J/（kg•℃）。 解法一：
K）），冷却水流量为1.2kg/s，油流量为2kg/s，设总传热系数K=275W/(m2 K),传热面积A=20m2，试确定水与油各自的出口温度。 解：取水的定压质量比热cp=4200J/(kg K)， 热油的热容量 W1=M1c0=2 2100=4200W/K, 冷水的热容量 W2=M2cp=1.2 4200=5040W/K 因而 W1=Wmin，W2=Wmax 则 , ,
期末考试过程控制计算题
期末考试过程控制计算题work Information Technology Company.2020YEAR计算及问答题1．某换热器温度控制系统（设定值为100℃），在阶跃扰动作用下的过渡过程曲线如图所示。
分别求出衰减比、最大偏差、余差、过渡时间和振荡周期（按±3％稳态值来确定过渡时间）。
温度℃解：衰减比ψ=8.011)105110()105130(12=-=---B B最大偏差A ，即超调量σ=%8.23%100%100105105130)()()(=⨯=⨯-∞∞-y y t y p余差C=│y ﹙∞﹚－y ﹙0﹚│=105－100=5过渡时间ts=27min ，（计算稳态值的±3％，即102或108，用尺子量后估算出时间）振荡周期，时间作衰减振荡，所以振荡周期T=20－8=12min ，（两个波峰的时间差）2．已知某被控过程的数学模型为1)()(+=Ts Ks E s U应用前向差分法，求关于u(k)和e(k)的差分方程。
参考计算控制课本p129 解：)()1()(s E K Ts s U •=+•)()()(s E K s U s U Ts •=+•)()()(t Ke t u Tdtt du =+设采样周期为T S ，代入ST k u k u dtt du )()1()(-+=)()())()1((k Ke k u k u k u ST T =+-+第 页)()1()(k Ke k u k u TT TT T TS S S --++= 3．一台仪表的测温范围为100～550℃，绝对误差的最大值为2℃，求这台仪表的相对误差。
解：δ=%44.0%1001005502=⨯-4．某一标尺为0～500℃的温度计出厂前经校验，其刻度标尺各点测量结果值分别为：（1）求出仪表最大绝对误差值；（2）确定仪表的允许误差及精确度等级；（3）仪表经过一段时间使用后，重新校验时，仪表最大绝对误差为±8℃，问该仪表是否还符合出厂时的精确度等级。

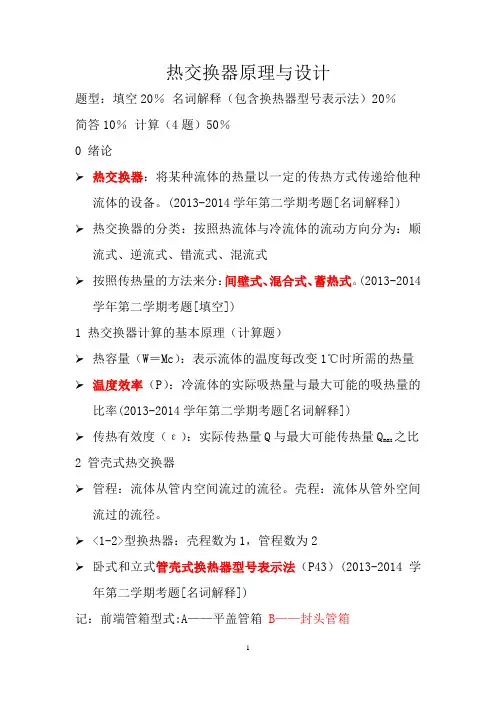

热交换器原理与设计期末复习重点
热交换器原理与设计题型：填空20％名词解释（包含换热器型号表示法）20％简答10％计算（4题）50％0 绪论热交换器：将某种流体的热量以一定的传热方式传递给他种流体的设备。
(2013-2014学年第二学期考题[名词解释]) 热交换器的分类：按照热流体与冷流体的流动方向分为：顺流式、逆流式、错流式、混流式按照传热量的方法来分：间壁式、混合式、蓄热式。
(2013-2014学年第二学期考题[填空])1 热交换器计算的基本原理（计算题）热容量（W＝Mc）：表示流体的温度每改变1℃时所需的热量 温度效率（P）：冷流体的实际吸热量与最大可能的吸热量的比率(2013-2014学年第二学期考题[名词解释])传热有效度（ε）：实际传热量Q与最大可能传热量Q max之比2 管壳式热交换器管程：流体从管内空间流过的流径。
壳程：流体从管外空间流过的流径。
<1-2>型换热器：壳程数为1，管程数为2卧式和立式管壳式换热器型号表示法（P43）(2013-2014学年第二学期考题[名词解释])记：前端管箱型式:A——平盖管箱B——封头管箱壳体型式:E——单程壳体F——具有纵向隔板的双程壳体H——双分流后盖结构型式:P——填料函式浮头 S——钩圈式浮头 U——U形管束管子在管板上的固定：胀管法和焊接法管子在管板上的排列：等边三角形排列（或称正六边形排列）法、同心圆排列法、正方形排列法，其中等边三角形排列方式是最合理的排列方式。
(2013-2014学年第二学期考题[填空])管壳式热交换器的基本构造：⑴管板⑵分程隔板⑶纵向隔板、折流板、支持板⑷挡板和旁路挡板⑸防冲板产生流动阻力的原因：①流体具有黏性，流动时存在着摩擦，是产生流动阻力的根源；②固定的管壁或其他形状的固体壁面，促使流动的流体内部发生相对运动，为流动阻力的产生提供了条件。
热交换器中的流动阻力：摩擦阻力和局部阻力管壳式热交换器的管程阻力：沿程阻力、回弯阻力、进出口连接管阻力管程、壳程内流体的选择的基本原则：（P74）管程流过的流体：容积流量小，不清洁、易结垢，压力高，有腐蚀性，高温流体或在低温装置中的低温流体。
热交换器考试13页word文档
热交换器：在工程中将其中流体的热量以一定的传热方式传递给其他流体的设备。
其特点是以传热为主要过程和目的热交换器按传送热量的方法分为：间壁式，混合式，蓄热式。
间壁式：两流体分别在一个固体壁面两侧流动，不直接接触，热量通过壁面进行传递。
其类型有：管式（沉浸式、喷淋式、套管式、管壳式）、板式、夹套式、扩展表面式、热管式混合式：或称直接接触式。
两种流体直接接触传热。
蓄热式：或称回热式。
两种流体分别分时轮流和壁面接触，热量借助蓄热壁面传递。
按照流体流动方向分为：顺流式，逆流式，错流式，混流式。
顺流式：两种流体平行地向着同一方向流动。
逆流式：两种流体也是平行流动，但流动方向相反。
错流式：两种流体的流动方向互相垂直交叉。
混流式：既有顺流部分，又有逆流部分。
流程数：管外空间装设纵向隔板使流体在壳体内进行曲折流动的次数或管箱内装进分层隔板使流体在管层内流动的次数。
热计算类型：设计性热计算（平均温差法），校核性热计算（传热有效度法）区别：设计性热计算目的在于决定热交换器的传热面积，同时计算时需要确定结构尺寸，往往与结构计算交叉进行。
校核性热计算是针对现成的热交换器，目的在于确定流体的出口温度，并了解该热交换器在非设计工况下的性能变化,判断能否在非设计工况下完成换热任务。
热容量：乘积Mc，代表流体的温度每改变1℃所需要的热量，用W表示。
热损失系数ηL：对于实际上有散热的热交换器热损失QL，实际吸热量和放热量之比。
平均温差：算数平均温差（恒大于对数平均温差），对数平均温差，积分平均温差顺、逆流时对数平均温差的计算公式是在什么假定条件下得到的？答：1。
两种流体的质量流量和比热在整个传热面上保持定值；2。
传热系数在整个传热面上不变；3。
热交换器没有热损失；4。
沿管子的轴向导热可以忽略；5。
同一种流体从进口到出口的流动过程中，不能既有相变又有单相对流换热。
其他流动方式平均温差（以流体进出口温度按照逆流算出对数平均温差，然后乘以一个修正系数ψ）ψ=f（P，R）ψ值反应某种流动方式在给定工况下接近逆流的程度。
换热器原理与设计期末复习题重点·
换热器原理与设计期末复习题重点·第一章1.填空：1．按传递热量的方式，换热器可以分为间壁式, 混合式, 蓄热式2. 对于沉浸式换热器，传热系数低，体积大，金属耗量大。
3. 相比较沉浸式换热器和喷淋式换热器，沉浸式换热器传热系数较低，喷淋式换热器冷却水过少时，冷却器下部不能被润湿.4.在沉浸式换热器、喷淋式换热器和套管式换热器中，套管式换热器中适用于高温高压流体的传热。
5.换热器设计计算内容主要包括热计算、结构计算流动阻力计算和强度计算6.按温度状况来分，稳定工况的和非稳定工况的换热器7.对于套管式换热器和管壳式换热器来说，套管式换热器金属耗量多，体积大，占地面积大，多用于传热面积不大的换热器。
2.简答：1.说出以下任意五个换热器，并说明换热器两侧的工质及换热方式答：如上图，热力发电厂各设备名称如下：1．锅炉(蒸发器) *； 2．过热器*； 3．省煤器* 4．空气预热器*；5．引风机； 6．烟囱； 7．送风机； 8．油箱 9．油泵 1 0．油加热器*；11．气轮机；12．冷凝器*；13．循环水冷却培* 14．循环水泵；15．凝结水泵；16．低压加热器*；17．除氧(加热)器*；18．给水泵19．高压加热器·柱!凡有·者均为换热器2．比较沉浸式换热器、喷淋式换热器、套管式换热器和管壳式换热器的优缺点答：⑴沉浸式换热器缺点：自然对流，传热系数低，体积大，金属耗量大。
优点：结构简单，制作、修理方便，容易清洗，可用于有腐蚀性流体⑵喷淋式换热器：优点：结构简单，易于制造和检修。
换热系数和传热系数比沉浸式换热器要大，可以用来冷却腐蚀性流体缺点：冷却水过少时，冷却器下部不能被润湿，金属耗量大，但比沉浸式要小⑶套管式换热器：优点：结构简单，适用于高温高压流体的传热。
特别是小流量流体的传热，改变套管的根数，可以方便增减热负荷。
方便清除污垢，适用于易生污垢的流体。
缺点：流动阻力大，金属耗量多，体积大，占地面积大，多用于传热面积不大的换热器。
