非常详细的给排水专业施工图设计说明文本
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
本工程地下三层为汽车车库及设备用房，地上四层均为配套商业用房。
工程建设单位为。
1.2.1 工程概况1) 本工程总建筑面积48370m2。
2) 建筑层数及高度：地下3 层，地上4层，建筑高度25.9 m；3) 建筑结构形式：钢筋混凝土框架剪力墙结构；4) 建筑类别：二类多层建筑，根据《建筑结构可靠度设计统一标准》GB50068-2001，本工程合理使用年限为50年，抗震设防烈度为8 度；5) 防火设计的建筑分类为一类；其耐火极限为二级。
6) 防水等级: 地下防水:一级；屋顶防水：一级。
1.3 设计原则1.3.1 贯彻环保，节能，资源综合利用的概念，贯彻绿色生态可持续发展的概念。
1.3.2 安全，可靠，在满足功能要求的前提下力求经济合理。
1.3.3 考虑设备选择和系统的灵活性，以适应部分出租、使用率变化等多种情况。
1.3.4 考虑设备系统在公共卫生应急条件下的安全运行。
1.3.5 考虑将楼宇设备系统和展项展示系统的有机结合。
1.4 设计范围1.4.1 本工程设计包括以下内容：1) 给排水2) 空调采暖通风3) 动力（制冷机房）1.4.2 以下各项需由建设单位另行委托专业设计单位设计或配合有关单位后补设计：1) 室外热力管线和热力站由热力公司另行设计。
2) 厨房用天燃气由专业设计单位另行设计。
3) 厨房内通风、给排水需与厨房设备制造厂家配合，后补设计，本设计仅预留条件。
4) 综合管道支吊架、结构预埋件由专业设计单位另行设计，设计院配合预留条件。
5) 给排水、空调采暖的自动控制提出控制要求。
6) 电伴热保温防冻系统及车道的熔雪设计仅预留电源（地下车库管道伴热系统按防火分区预留电源）。
7) 所有设备选型及尺寸仅为制图依据。
1.5 定义1.5.1 ―设计人‖或―设备专业负责人‖：指本工程的各类专业设计负责人。
1.5.2 ―设计图‖：由设计院设计师绘制的初设图，是进行施工图设计的依据。
1.6 设计协调1.6.1 室外管线工程接口条件应取得郑州市自来水集团、水务公司、热力公司、燃气集团和其它有关市政部门的确认。
1.6.2 消防设计应取得郑州市消防局的审查批准。
1.7 图纸标注单位1.7.1 管道、风道标高：1) 室外给水管、中水管、灌溉水管、热力管道以管中心计，室外排水管、雨水管以管内底计。
室内排水、雨水出户管以管中心计。
2) 室内给排水、消防管道、空调采暖管道等特种管道，除注明者外均以管中心计。
3) 风道，除注明者外均以风道底标高计。
1.7.2 标注单位：1) 标注尺寸：除管长、标高以米计外，其余均以毫米计。
2) 管径标注：非金属管道标注管径和壁厚。
其它标注公称直径。
3) 热量单位：W（瓦）；KW（千瓦）。
4) 压力单位：Pa（帕）；KPa（千帕）；MPa（兆帕）。
5) 流量单位：m3/h（立方米/小时）;l/s（升/秒）6) 速度：m/s（米/秒）7) 面积单位：m2（平方米）；体积单位：m3（立方米）。
8) 重量单位：Kg（公斤）；T（吨）9) 温度：℃（度）；湿度：％10) 标注英制、公制单位或其它单位制时给出对应换算表（值）。
设备专业施工图设计说明第二章施工图制图说明2.1 建筑分区说明2.1.1 建筑楼层代号说明2.2 图纸编号说明M-图纸分类【细分专业代号】-图纸类型-图纸号M ——设备专业总专业代号图纸分类：G ——总图部分（说明、图例、图纸目录、通用大样图等和所有图纸内容相关的图纸）SD——设计说明ET——设备表CL——图例DI——图纸目录GD——通用详图细分专业代号：PLDR ——给排水HVAC(D) ——空调通风HVAC(P) ——空调水管HVAC(N) ——采暖FRSV——消防给水FRSV（S）——喷洒布置图纸类型：P ——平面 C ——系统D ——详图R ——立管图纸分类和细分专业代号二者选其一。
2.3 图纸比例说明平面图：P ——平面—— 1:150系统图：C ——系统——无比例详图： D ——详图——1:100, 1: 50, 1:30, 1:20立管图：R ——立管—— 1:1002.4 设备编号说明2.4.1 设备缩写说明设备专业施工图设计说明2.4.2 设备编号说明A -B -C - DA：设备缩写B：设备所在位置楼层代号C：设备编号例如：PAU-L1-1表示设在一层的1＃新风机组2.4.3 风机盘管编号说明CMP-型号型号: 02、03、……10、……、2.5 系统、立管、空调通风风口、电动风阀及自控阀等编号说明2.5.1 系统、立管编号说明立管编号数字按每台对应泵、风机或空气处理机组编号，括号内为对应泵、风机或空气处理机组编号，仅对应一类设备时；各设备共用的总立管按E、C区域编号；2.5.2 防排烟系统风阀编号SEV — (阀体所在位置楼层代号) (阀体所在位置防火分区代号) — (设备编号)SEV: 排烟口或排烟阀代号阀体所在位置楼层代号: 详见2.1.2说明阀体所在位置防火分区代号: 详见建筑图SEV — (消防电梯编号) — (风阀编号)SEV: 前室常闭加压送风口代号消防电梯编号: 详见建筑图PSG — (楼梯编号) — (建筑分区代号) (设备编号)PSG: 楼梯间常开加压送风口代号楼梯间编号: 详见建筑图2.6.1 空调通风风口编号（风口型号代号）（功能代号）— (颈部尺寸)（风量）（个数）风口型号代号：DB —单层百叶SB —双层百叶FS —可调节方形散流器YS —可调节圆形散流器TS —可调节条形散流器DS —可调节地面散流器DUK/V —喷口功能代号：同2.5.1系统立管代号第三章施工图设计说明3.1 室外管线3.1.1 室外给水1) 水源：水源由城市自来水管网供给。
本工程从建筑西侧引入一条DN200给水管供给B座及酒店生活用水。
根据郑州市自来水集团提供给水压为≥0.30MPa。
2) 生活用水量：56m3/日（最高日用水量）；45m3/日（平均日用水量）。
3.1.2 室外中水1) 水源：水源由市政中水管网供给。
本工程从建筑西侧引入一条DN100中水管。
由市政水务公司提供水质标准满足国标要求的中水水源，中水水压为≥0.20MPa。
2) 中水用水量：194m3/日（最高日用水量）；155m3/日（平均日用水量）。
3.1.3 室外排水1) 污废水排放量约180m3/日。
（平均日用水量）。
2) 生活废水及粪便污水污废合流，经化粪池后排入市政污水管网。
3) 厨房污水经隔油池后排入市政污水管网。
4) 屋面雨水经室内重力雨水管道直接排入市政雨水管网。
5) 室外雨水：雨水设计流量：Q=q.ψ.F式中Q—雨水设计流量（L/S）；q—设计暴雨强度（L/S.ha）；重现期按P=5年ψ—径流系数；混凝土地面ψ=0.9大块石铺砌地面ψ=0.6非铺砌地面ψ=0.3绿地ψ=0.15F—汇水面积（ha）6) 室外雨水口的间距不大于50米，雨水口连接管长度不大于25米。
7) 污水检查井最大间距30米；雨水检查井最大间距40米。
3.1.4 市政热力1) 市政热力一次水供回水温度：未定2) 空调采暖供热总负荷：3400 KW3) 市政热力一次水管道采用直埋设计。
4) 热力由热力公司设计院负责设计，本设计仅配合预留条件及提出系统方案。
3.1.5 市政燃气天燃气由燃气热力设计院负责设计，本设计仅配合预留条件。
3.2 给水排水3.2.1 给水3.2.1.1 生活给水1) 生活用水量：56m3/日（最高日用水量）。
2) ＋0.00m标高以下给水为低区由市政给水管网直接供给。
3) ＋0.00m标高以上给水为高区采用水箱加变频恒压变流量供水方式。
4) 在地下三层设置40m3不锈钢生活贮水水箱。
5) 在给水系统各立管的最高处设自动排气阀。
3.2.1.2 消防给水系统详见消防设计专篇3.2.1.3 生活饮用水系统本工程开水采用电开水器制备，开水间内预留N=10KW/台电量。
3.2.1.4 其它给水系统软化水系统：空调冷、热水系统补水采用软化水，采用水力自控型逆流再生全自动软水器处理方式。
处理量20m3/h。
系统由水源、软水器、软化水箱、补水装置、管路等组成。
3.2.2 中水1) 中水用水量：194m3/日（最高日用水量）。
2) 中水水源：由市政中水管网供给。
（如市政中水停水，可由市政生活给水管道供给中水用水。
）3) 供水范围：冲洗厕所，道路浇洒及绿化。
4) ＋0.00m标高以下中水为低区由市政中水管网直接供给。
5) ＋0.00m标高以上中水为高区采用中水水箱加变频恒压变流量供水方式。
给排水设计图纸及说明10例范文
给水排水系统图(施工图)绘制规则1 说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。
即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。
平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。
系统图则借鉴美、英、日等国较简练的绘图方法，在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。
系统图的这种画法对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。
它大大节省了制图画图的时间。
经过十几年的实践，效果良好。
为使这种设计制图方法更具科学性，我们又从几何做图法及系统图功能表达要求的角度，对其进行整理、加工及完善，使其系统化。
本文暂把其称之为系统图的新型画法，并做一简单介绍。
1.1采用新画法的理由改革开放以来，随着经济的迅速发展，民用建筑物的功能与体型越来越复杂、庞大，建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。
用传统的轴侧图画法绘制给排水系统图遇到了困难，这是考虑新型画法的起始原因。
综合表述新型画法的理由和意义，有以下几点：(1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠，图面显得很乱，阅图者不易理清各管线之间的相互关系，使得本来欲表达系统整体关系的系统图难以看懂。
(2)一些大型复杂建筑的系统轴侧图在一张图上完不成。
(3)给排水系统的复杂化使理解、读懂系统原理变得越来越重要。
新型系统图充分迎合这一要求，同时又克服了轴侧图的上述缺陷。
(4)施工队伍技术人员的素质(学历及技术水平)已有了很大提高，使得图面简化的新型系统图取代轴侧图作为施工依据成为可能，我院十多年来的实践已证明这一点。
(5)建筑工程设计中同国际上的交往与合作日益频繁，这促使新型系统图取代轴侧图，以有利于与国际接轨。
排水工程施工图设计说明文本

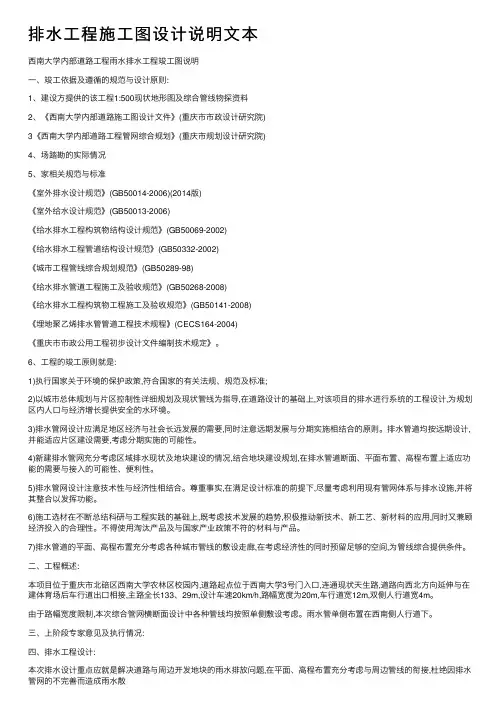

排⽔⼯程施⼯图设计说明⽂本西南⼤学内部道路⼯程⾬⽔排⽔⼯程竣⼯图说明⼀、竣⼯依据及遵循的规范与设计原则:1、建设⽅提供的该⼯程1:500现状地形图及综合管线物探资料2、《西南⼤学内部道路施⼯图设计⽂件》(重庆市市政设计研究院)3《西南⼤学内部道路⼯程管⽹综合规划》(重庆市规划设计研究院)4、场踏勘的实际情况5、家相关规范与标准《室外排⽔设计规范》(GB50014-2006)(2014版)《室外给⽔设计规范》(GB50013-2006)《给⽔排⽔⼯程构筑物结构设计规范》(GB50069-2002)《给⽔排⽔⼯程管道结构设计规范》(GB50332-2002)《城市⼯程管线综合规划规范》(GB50289-98)《给⽔排⽔管道⼯程施⼯及验收规范》(GB50268-2008)《给⽔排⽔⼯程构筑物⼯程施⼯及验收规范》(GB50141-2008)《埋地聚⼄烯排⽔管管道⼯程技术规程》(CECS164-2004)《重庆市市政公⽤⼯程初步设计⽂件编制技术规定》。
6、⼯程的竣⼯原则就是:1)执⾏国家关于环境的保护政策,符合国家的有关法规、规范及标准;2)以城市总体规划与⽚区控制性详细规划及现状管线为指导,在道路设计的基础上,对该项⽬的排⽔进⾏系统的⼯程设计,为规划区内⼈⼝与经济增长提供安全的⽔环境。
3)排⽔管⽹设计应满⾜地区经济与社会长远发展的需要,同时注意远期发展与分期实施相结合的原则。
排⽔管道均按远期设计,并能适应⽚区建设需要,考虑分期实施的可能性。
4)新建排⽔管⽹充分考虑区域排⽔现状及地块建设的情况,结合地块建设规划,在排⽔管道断⾯、平⾯布置、⾼程布置上适应功能的需要与接⼊的可能性、便利性。
5)排⽔管⽹设计注意技术性与经济性相结合。
尊重事实,在满⾜设计标准的前提下,尽量考虑利⽤现有管⽹体系与排⽔设施,并将其整合以发挥功能。
6)施⼯选材在不断总结科研与⼯程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新⼯艺、新材料的应⽤,同时⼜兼顾经济投⼊的合理性。
排水施工图说明

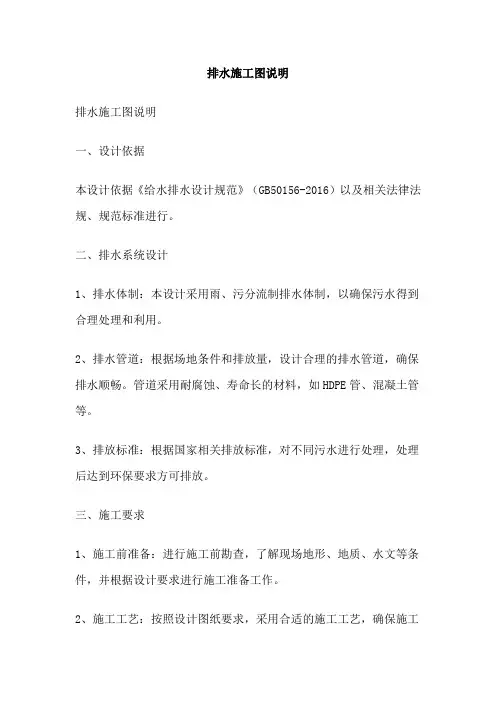

排水施工图说明排水施工图说明一、设计依据本设计依据《给水排水设计规范》（GB50156-2016）以及相关法律法规、规范标准进行。
二、排水系统设计1、排水体制：本设计采用雨、污分流制排水体制，以确保污水得到合理处理和利用。
2、排水管道：根据场地条件和排放量，设计合理的排水管道，确保排水顺畅。
管道采用耐腐蚀、寿命长的材料，如HDPE管、混凝土管等。
3、排放标准：根据国家相关排放标准，对不同污水进行处理，处理后达到环保要求方可排放。
三、施工要求1、施工前准备：进行施工前勘查，了解现场地形、地质、水文等条件，并根据设计要求进行施工准备工作。
2、施工工艺：按照设计图纸要求，采用合适的施工工艺，确保施工质量符合要求。
3、注意事项：施工过程中注意安全，遵守相关法律法规和安全规定，确保施工安全。
四、维护管理1、日常维护：定期对排水管道进行检查和维护，确保排水系统正常运行。
2、清理维护：定期清理管道内的沉积物，保证排水畅通。
3、应急处理：遇到突发性事件，如管道破裂、污水泄漏等，及时采取应急措施，确保排水系统安全。
五、设计参数1、设计流量：根据场地条件和排放量，设计合理的排水管道流量，确保排水能力满足要求。
2、设计坡度：根据排水管道种类和排放标准，设计合理的管道坡度，确保排水顺畅。
3、管径选择：根据流量和坡度要求，选择合适的管径，确保管道内水流速度符合要求。
六、图纸说明本设计图纸包括排水管道平面图、排水管道纵断面图、排水检查井详图等。
图中标注了排水管道的位置、标高、管径、坡度等信息，以及检查井的位置和构造。
如有不明之处，请在施工前与设计单位联系。
以上为本次设计的排水施工图说明，希望本次设计能为大家的排水系统工程提供有力的支持和指导。
如有不足之处，请提出宝贵意见。
给排水设计说明范文
给排水设计说明范文排水设计是建筑水暖工程中非常重要的一部分，它的设计与施工质量直接关系到建筑物的使用和运营效果。
本文将从排水管道选材、管道走向、管径确定等方面，对排水设计进行详细说明。
首先，排水管道选材是排水设计的首要考虑因素。
一般来说，常用的排水管道材料有铸铁管、钢管、PVC管和PE管等。
铸铁管具有耐腐蚀性能好、强度高等特点，适用于高层建筑的排水系统；钢管则适用于大型厂房和特殊场所，具有较好的抗冲击性能；PVC管和PE管则适用于一般住宅和小型商业建筑，具有安装方便、不易生锈等特点。
在选材时需要根据建筑物的具体情况和要求来综合考虑，确保选用的管材符合相关标准和要求。
其次，排水管道的走向是排水设计中的重要考虑因素。
一般来说，宜将排水管道尽可能靠近建筑物的重要使用场所布设，以减少管道的长度和施工难度。
同时，需要避免排水管道与水源水管、电缆、通风管道等交叉和重叠，以防止相互干扰。
此外，排水管道的走向需要保证坡度适当，以便排水迅速，防止管道内产生污物积存。
再次，根据建筑物的实际情况来确定排水管道的管径也是排水设计中需要考虑的重要问题。
一般来说，排水管道的管径需根据设计排水量、流速、污水性质和管道长度等因素来确定。
对于大型建筑物和高层建筑，一般采用较大的管径，以满足排水量大的要求；对于一般住宅和小型商业建筑，一般采用较小的管径，以满足排水量小的要求。
在确定管径时，还需要综合考虑管道安装和维护的方便性，以确保管道的正常使用和维护。
最后，排水设计还需要考虑排水口的布置和防止反流。
排水口应合理布置在建筑物内外，以满足排水要求；同时，还需要采取措施来防止污水的回流，保证排水系统的正常运行。
在设计排水口时，还需要考虑污水疏通设施，以便日常维护和清洁排水系统。
综上所述，排水设计是建筑水暖工程中非常重要的一环。
在进行排水设计时，需要综合考虑选材、管道走向、管径确定和排水口布置等因素，以确保排水系统安全、高效、可靠地运行。
市政给排水施工图设计总说明
市政给排水施工图设计总说明排水设计说明一、工程概况1、根据业主要求，本工程雨水系统只考虑承接路面雨水；污水根据规划要求实施，不考虑路周边建筑物的接入。
二、设计依据1、《由业主提供的区内道路的各道路规划坐标和规划标高》2、《业主提供的该片区防洪排涝、竖向及排水工程专项规划》3、业主提供的该区域1：1000现状地形图4、清远市规划局提供的清远市暴雨强度公式；5、道路施工图设计图纸；三、设计规范1、《室外排水设计规范》（GB50014-2006）(2011年版)；2、《城市防洪工程设计规范》（GB/T 50805-2012）；3、《给水排水管道工程施工及验收规范》（GB50268-2008）；4、《混凝土和钢筋混凝土排水管》（GB/T11836-2009）；5、《城市排水工程规划规范》（GB 50318-2000）；6、《城市工程管线综合规划规范》（GB 50289-1998）；7、《埋地聚乙烯排水管管道工程技术规程》(CECS 164：2004)。
8、《工业金属管道工程施工及验收规范》（GB50235-2010）；9、《低压流体输送用焊接钢管）（GB/T 3091-2008）；10、《埋地用聚乙烯（PE ）结构壁管道系统》GB/T19472.2-2004四、标准及参数1、排水体制：雨污分流制；2、雨水量计算公式：暴雨强度公式采用清远市暴雨强度公式计算:)1)(ha /()10t ()576.01(35.2549q 665.0小时以内?++?=S L Wq －设计降雨强度·地面集水时间t=10分钟；·设计重现期P=2年；·径流系数：除公共绿地、林地、园地等采用0.25，其余均采用0.7；·汇流面积：8000m2。
3、污水量：本工程规划纳污面积整个小区的生活污水。
五、工程设计1、尺寸标注：本图尺寸单位除管径以毫米计，其余均以米计。
2、本图坐标和高程系统：分别采用清远市统一坐标系和1956年黄海高程系统。
给排水设计说明范例
给排水设计说明范例一、项目背景：随着城市建设的快速发展和人民生活水平的提高，给排水系统在城市建设中的重要性越来越凸显出来。
给排水设计作为城市基础设施的重要组成部分，其合理性和科学性直接影响着城市的居民生活质量和城市形象。
因此，本文将为大家提供一份给排水设计说明的范例，旨在帮助设计人员更好地规划城市的给排水系统。
二、设计目标：1. 安全可靠：给排水系统设计要充分考虑到使用者的安全需求，确保给水水质符合卫生标准，排水系统能够正常运作。
2. 高效节能：给排水系统设计要尽可能减少用水量和能耗，采用节能技术和设备，提高系统的运行效率。
3. 环保可持续：给排水系统设计要符合环保要求，减少污染物的排放，最大限度地保护环境。
4. 适应性强：给排水系统设计要考虑到未来城市的发展需求，具备一定的扩展性，能够适应不同的城市规模和特点。
三、设计原则：1. 综合考虑：给排水系统设计要充分考虑到各种因素，如城市布局、土地利用、水资源状况等，进行综合分析和评估。
2. 科学合理：给排水系统设计要遵循相关的技术规范和标准，保证设计方案的科学性和合理性。
3. 绿色可持续：给排水系统设计要推广使用环保材料和节能设备，减少资源消耗和环境污染。
4. 风险评估：给排水系统设计要进行风险评估，识别潜在的风险和问题，并提出相应的应对措施。
5. 经济可行：给排水系统设计要充分考虑到经济效益，确保设计方案的可行性和可持续性。
四、设计内容：给排水系统的设计内容包括以下几个方面：1. 给水系统设计：根据城市的用水需求和供水条件，确定给水系统的规模和布局，选择合适的给水设备和管道材料。
2. 排水系统设计：考虑到城市的排水需求和排水条件，确定排水系统的规模和布局，设计合适的排水设备和管道。
3. 雨水利用系统设计：利用雨水资源，设计雨水收集系统和利用设备，实现雨水的集中利用和排放。
4. 污水处理系统设计：根据城市的污水排放要求和处理能力，设计污水处理设施和处理工艺，实现污水的有效处理和排放。
给排水施工图总设计说明
一、 工程简介 本工程为 XXXXXXXX，本工程为多层建筑，XXXXXXX。总建筑面积 XXXX M2.
二、 设计依据 1. 建筑专业提供的条件图及甲方提供的相关资料； 2. 建设单位提供的技术要求及有关资料； 3. 《建筑给排水设计规范》 GB50015-2003(2009 年版)； 4. 《高层民用建筑设计防火规范》 GB50045-95(2005 年版)； 5. 《自动喷水灭火系统设计规范》 GB50084-2001(2005 年版)； 6. 《建筑灭火器配置设计规范》 GB50140-2005； 7. 《节水型生活用水器具》 CJ164-2002; 8. 《室外给水设计规范》 GB50013-2006； 9. 《民用建筑太阳能热水系统应用技术规范》 GB50364-2005; 10. 《室外排水设计规范》 GB50014-2006； 11. 《住宅建筑规范》 GB50368-2005； 12. 《住宅设计规范》 GB50096-1999（2003 年版）。 13. 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
分钟内压力降不大于 0.02MPa,然后将试验压力降至工作压力，作外观检查，以不 漏为合格。 2. 自动喷水灭火系统管道的试验压力不小于 1.4MPa。 3. 压力排水管道，按 0.4MPa 试压（按排水泵设计扬程的 2 倍进行施压）。 4. 室内雨水管做闭水试验，注水高度应由水平排出管满至最上部雨水斗，在 1 小时内 不渗不漏为合格。 5. 污水管道注水至一层楼的高度，进行灌水试验，并污水干立管进行通球试验。 6. 水压试验的试验压力表位于系统或试验部分的最低部位。 九、 防腐及油漆 1. 在涂刷底漆前，必须清除表面的灰尘、污垢、锈斑、焊渣等物。涂刷油漆应厚度均 匀，不得有脱皮，起泡、流淌和漏涂现象。 2. 生活给水干立管明装者外刷樟丹两道，再刷两道白色调和漆。埋地者外壁刷两道沥 青漆防腐。消火栓给水管明装着外刷樟丹两道，再刷两道白色调和漆。埋地者外壁 刷两道沥青漆防腐。 3. 排水管内壁热刷石油沥青两道，关外闭麦低着刷两道沥青漆防腐，明装者先刷两道 樟丹。再刷两道白色调和漆。埋地排水管外壁做加强防腐层。 十、 管道冲洗 1. 生活给水管，生活热水管在交付使用前须用浊度在 10mg/L 以下的净水冲洗，冲洗 时，以系统内最大设计流量为冲洗流量或不小于 2.0m/S 的流速冲洗，直到出口水 色与透明度与入口目测一致为合格。 2. 生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国 家《生活饮用水标准》方可使用。 3. 室内消火栓系统交付使用前，必须冲洗干净，其冲洗强度应达到消防时的最大设计 流量。 4. 雨水管、排水管冲洗以管道畅通为合格。 十一、节能 选用节能型的给排水设备实现运行节能 1. 生活水泵采用两套无负压供水系统，以达到节能目的。 2. 水池、水箱溢流水位均设报警装置，防止进水管阀门故障时，水池、水箱长时间溢 排水。 3. 充分利用市政管压力供水、减少加压供水楼层数以减少能耗量。 4. 选用节水型卫生器具，公共部分采用节水型非接触式阀门管件。 十二、其他
给排水设计施工图说明及图例
给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目，总用地面积10.29公顷，建筑总面积10.17万㎡，其中地上总建筑面积为8.13万㎡，地下总建筑2.04万㎡，主要建设用于老年人生活与活动的老年康复中心（老年病医院）（02#），（07#）、门卫（08#）等业务用房，同时设有地下能源中心，地下车库，风雨连廊，室外活动场，绿地，地面停车场等配套设施。
其中老年康复中心（老年病医院）（02#）包括门诊楼（02A#）和病房楼（02B#）各1栋，门诊楼地上4层，地下1层，总建筑面积10670㎡。
病房楼地上7层，地下1层，总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地（03#）主楼地上8层，裙房地上2层，地下1层，为园区最高建筑，建筑高度32.290（至平屋面建筑面层的高度），地上总建筑面积13107㎡，园区生活服务中心（04#）地上3层，地下1层，地上总建筑面积5357㎡。
行政及接待中心（05#）地上4层，地下1层，地上总建筑面积2886㎡。
老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡。
门卫（08#）地上1层，共3栋，总建筑面积154㎡。
老年康复中心（老年病医院）（02#）建筑高度32.29m，三栋老年公寓（9F）的建筑高度27.85m，属于二类高层建筑设计耐火等级为二级，地下部分为一级。
其他建筑属于多层或低层建筑，设计耐火等级为二级，地下部分为一级。
岩土工程勘察报告建议场地为1级（轻微）非自重湿陷性黄土，在建筑物基础埋深范围内，应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防，本次仅老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范，规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006（2011版）h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006（2011版）l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区，21米及以上为高区，横向上按单体分区。
给排水施工图设计说明
给排水施工图设计说明一、本工程XXXXX为网入地项目，其中共涉及古城内外8点主要古城道路的管线改造，其中所涉及的道路有古城北路（566m）、西门街（805m）、南门街（220m)、古城南路（765m）、古城西路（639m)、北门街（195m)、永丰路（670m)、古城东路（620m)、本次设计的范围为道路给水管线、污水管线、雨水管线以及燃气管线的改造敷设，主要对古城区雨污合流进行整治。
二、设计依据：1、《室外给水设计规范》（GB50013-20060）；2、《室外给水设计规范》（GB50013-20060）（2014年版）；3、《给水排水工程构筑物结构设计规范》（GB50069-2002）；4、《消防给水及消火栓系统技术规范》（GB50974-2014）（2014版）；5、建设方提供的地形图以及相关的技术要求。
三、管道：1、给水管道管道敷设于人行道或车道下，采用PE80管，给水管公称压力采用1.0Mpa，给水管道管顶覆土0.9m，车道下覆土不小于0.9m，人行道下覆土不小于0.7m，冰冻线以下0.3m；2、污水管道埋线部分用聚乙烯（SRWPE)塑钢中空缠绕管，橡胶圈接口SN>=8KN/㎡。
雨水管道采用钢筋混泥土承插管，橡胶圈接口，机动车道下采用Ⅱ级管，其余路段采用Ⅰ级管。
四、管道基础：1、给水管道经过土质地段时，可直接敷设在未经扰动的原土上；管道经过岩石，半岩石，砾石地段时，应开挖至设计标高以下0.15米，然后铺上砂土整平夯实以后再敷设管道。
管道附件或阀门，管道支墩位置应垫碎石，夯实后按设计要求设混凝土找平层或垫层。
2、污水管线基础采用沙石基础。
五、检查井级井盖；1、管径<=D600mm采用Ø1000mm混凝土圆形排水检查井，污水检查井祥06MS201-3-P21，雨水检查井06MS201-3-P15；管径>=D600mm混凝土圆形排水检查井，污水检查井祥06MS201-3-P21，雨水检查井06MS201-3-P15；以上检查井均按有地下水情况考虑，井内外壁要求粉刷，污水井井底做流槽，有支管汇入的雨水井做落底井，其他雨水井每隔一座落低，落底50cm，2、车行道下时用重型井盖，荷载等级为超汽-20；人行道下时用轻型井盖荷载等级为超汽-10；祥95S501-1。
给水工程施工图设计说明(word版)
给水工程施工图设计说明一、概述1.设计依据本项目1:500地形图（电子版）；《XXX新城地下综合管廊专项规划（2021—2030）》-林同棪国际工程咨询（中国）有限公司，2021.08；《XXX市江津区XXX新城开发建设有限公司XXX新城核心区综合管线规划方案设计》（中机中联工程有限公司，2021.11）《XXX市江津区城乡总体规划》（XXX市规划设计研究院，2021.01）；《XXX市江津区XXX新城规划区控制性详细规划修编》（机械工业第三设计研究院，2021.08）；《江津区XXX新城双龙路道路工程（施设）》（南京市市政设计研究院有限责任公司，2021.10）。
