直流稳压电源
直流稳压电源原理
直流稳压电源原理1.整流电路：直流稳压电源通常使用变压器将交流电转换为较低的交流电压。
接下来，交流电通过整流电路，将交流电转换为直流电流。
经过整流的电流是脉动的，其中包含了交流电的频率成分。
2.滤波电路：为了消除整流电路中产生的脉动电流，需要使用滤波电路。
滤波电路通常使用电容器或电感器来滤除脉动电流中的交流成分，从而得到相对平坦的直流电流。
通过合理选择电容或电感元件的数值，可以实现较好的滤波效果。
3.稳压电路：稳压电路是直流稳压电源中最重要的部分。
它的作用是根据实际需要，对输出电压进行精确的调节和稳定。
常见的稳压电路包括三端稳压器、开关稳压器和线性稳压器。
其中，线性稳压器是最简单和常用的一种，通过调整稳压管或稳压芯片的工作状态，来控制输出电压的稳定性。
4.过载保护电路：为了保护直流稳压电源和被供电设备，通常需要设计过载保护电路。
过载保护电路可以监测并及时处理过载情况，以防止电源过载或短路等故障。
常见的过载保护电路包括过流保护、过压保护和过热保护等。
总结起来，直流稳压电源的原理就是将交流电转换为稳定的直流电，并通过滤波、稳压和过载保护等电路来实现。
这样可以保证供电设备得到稳定的直流电源，以确保其正常工作和性能。
除了以上介绍的基本原理，直流稳压电源还可以根据实际需求添加其他功能电路，例如短路保护、起动和停机控制、过电压保护和低压保护等。
不同类型的直流稳压电源在工作原理和电路设计上可能会有所不同，但主要目标都是提供稳定、可靠的直流电源，以满足不同设备的工作需求。
直流稳压电源的分类及原理

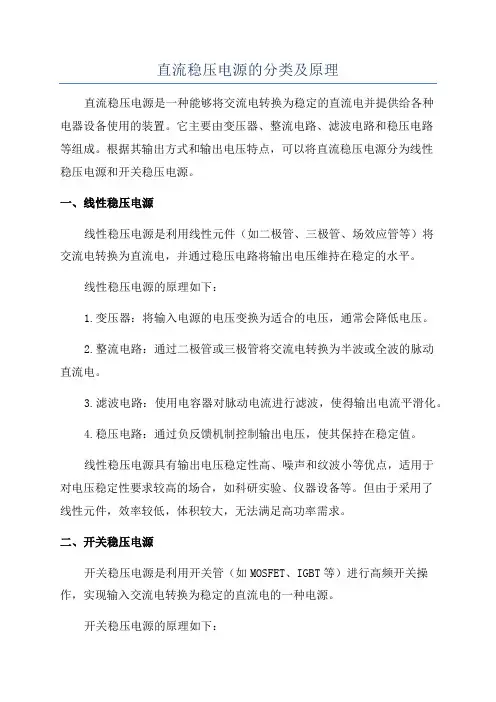

直流稳压电源的分类及原理直流稳压电源是一种能够将交流电转换为稳定的直流电并提供给各种电器设备使用的装置。
它主要由变压器、整流电路、滤波电路和稳压电路等组成。
根据其输出方式和输出电压特点，可以将直流稳压电源分为线性稳压电源和开关稳压电源。
一、线性稳压电源线性稳压电源是利用线性元件（如二极管、三极管、场效应管等）将交流电转换为直流电，并通过稳压电路将输出电压维持在稳定的水平。
线性稳压电源的原理如下：1.变压器：将输入电源的电压变换为适合的电压，通常会降低电压。
2.整流电路：通过二极管或三极管将交流电转换为半波或全波的脉动直流电。
3.滤波电路：使用电容器对脉动电流进行滤波，使得输出电流平滑化。
4.稳压电路：通过负反馈机制控制输出电压，使其保持在稳定值。
线性稳压电源具有输出电压稳定性高、噪声和纹波小等优点，适用于对电压稳定性要求较高的场合，如科研实验、仪器设备等。
但由于采用了线性元件，效率较低，体积较大，无法满足高功率需求。
二、开关稳压电源开关稳压电源是利用开关管（如MOSFET、IGBT等）进行高频开关操作，实现输入交流电转换为稳定的直流电的一种电源。
开关稳压电源的原理如下：1.变压器：将输入电源的电压变换为适合的电压，通常会升降电压。
2.整流电路：通过开关管的高频开关操作，将输入电源转换为高频脉冲信号。
3.滤波电路：使用电感和电容对高频脉冲信号进行过滤，使输出电流平滑化。
4.稳压电路：通过负反馈机制控制开关管的开关频率和占空比，使输出电压稳定。
开关稳压电源具有体积小、效率高、功率大等优点，适用于工业控制、通信设备、变频器等大功率、高效率的应用场合。
但开关频率较高，容易产生高频噪声，需要进行精确的电磁干扰控制。
总结来说，直流稳压电源主要分为线性稳压电源和开关稳压电源两种类型。
线性稳压电源适用于对电压稳定性要求较高的场合，而开关稳压电源适用于功率较大、效率要求高的场合。
不同类型的稳压电源具有各自的特点和适用范围，根据实际需求选择合适的类型和规格的电源是非常重要的。
简述直流稳压电源的组成和工作原理。
直流稳压电源是一种将交流电源转换为直流电源的装置，其组成和工作原理如下：
组成：
直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器：将电网的交流电压转换成所需等级的交流电压，以满足整流电路和输出直流电压的要求。
整流电路：利用整流元件（如硅整流二极管）的单向导电性，将交流电转换为脉动的直流电。
滤波电路：利用电容元件的储能作用，将脉动的直流电平滑化，得到比较平滑的直流电压。
稳压电路：利用稳压元件（如硅稳压管）的电压调整作用，通过调节与稳压管串联的限流电阻上的压降来稳定输出直流电压。
工作原理：
第一步，变压器：是直流稳压电源中最重要的组成部分之一。
其主要作用是将电网提供的交流电压转换为适合整流电路使用的交流电压。
通过调整变压器的变比，可以得到满足要求的交流电压。
第二步，整流滤波：利用整流二极管的单向导电性，将交流电转换为脉动的直流电。
同时，通过滤波电容将脉动的直流电中的交流成分滤除，得到比较平滑的直流电压。
第三步，稳压：利用稳压管两端的电压稍有变化就会引起其电流有较大变化的特性，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出直流电压的目的。
直流稳压电源原理
直流稳压电源原理
直流稳压电源是一种电源设备，其原理是通过电子元件和控制电路来提供相对稳定的直流电压输出。
直流稳压电源的原理基于负载的要求，旨在提供具有良好稳定性和准确度的直流电压。
其基本原理包括：
1. 变压器：直流稳压电源通常使用变压器将交流电源的电压转换为所需的工作电压。
变压器可以将输入电压转换为高电压或低电压的输出。
2. 整流：经过变压器转换后，电流需要经过整流电路，将交流电转换为直流电。
常用的整流电路有半波整流和全波整流。
3. 滤波：由于整流产生的直流电压仍然存在纹波，需要使用滤波电路来削弱或消除这些纹波。
常用的滤波电路是电容滤波电路，通过电容器存储电荷和将其释放来消除纹波。
4. 稳压: 电容滤波后得到的直流电压仍然可能存在一定的波动或变化。
为了提供稳定的直流输出，需要使用稳压电路，如稳压二极管、稳压集成电路等，来调整电压并使其保持在一定范围内。
5. 控制电路：直流稳压电源通常配备有控制电路，用于监测输出电压，并根据需要调整电压以保持其稳定性。
这些控制电路可以根据外部信号或内部反馈来实现。
通过以上步骤，直流稳压电源可以提供相对稳定的直流电压输出，以满足各种应用领域对电源的要求。
直流稳压电源原理和使用方法

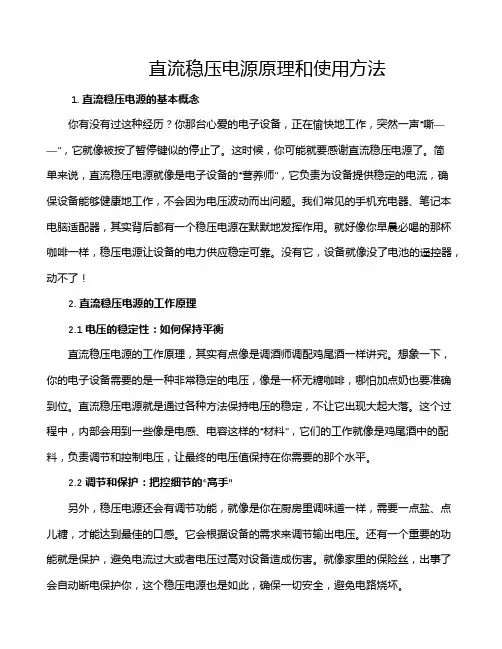

直流稳压电源原理和使用方法1. 直流稳压电源的基本概念你有没有过这种经历？你那台心爱的电子设备，正在愉快地工作，突然一声“嘶——”，它就像被按了暂停键似的停止了。
这时候，你可能就要感谢直流稳压电源了。
简单来说，直流稳压电源就像是电子设备的“营养师”，它负责为设备提供稳定的电流，确保设备能够健康地工作，不会因为电压波动而出问题。
我们常见的手机充电器、笔记本电脑适配器，其实背后都有一个稳压电源在默默地发挥作用。
就好像你早晨必喝的那杯咖啡一样，稳压电源让设备的电力供应稳定可靠。
没有它，设备就像没了电池的遥控器，动不了！2. 直流稳压电源的工作原理2.1 电压的稳定性：如何保持平衡直流稳压电源的工作原理，其实有点像是调酒师调配鸡尾酒一样讲究。
想象一下，你的电子设备需要的是一种非常稳定的电压，像是一杯无糖咖啡，哪怕加点奶也要准确到位。
直流稳压电源就是通过各种方法保持电压的稳定，不让它出现大起大落。
这个过程中，内部会用到一些像是电感、电容这样的“材料”，它们的工作就像是鸡尾酒中的配料，负责调节和控制电压，让最终的电压值保持在你需要的那个水平。
2.2 调节和保护：把控细节的“高手”另外，稳压电源还会有调节功能，就像是你在厨房里调味道一样，需要一点盐、点儿糖，才能达到最佳的口感。
它会根据设备的需求来调节输出电压。
还有一个重要的功能就是保护，避免电流过大或者电压过高对设备造成伤害。
就像家里的保险丝，出事了会自动断电保护你，这个稳压电源也是如此，确保一切安全，避免电路烧坏。
3. 直流稳压电源的使用方法3.1 选择合适的电源：挑对合适的“营养师”使用直流稳压电源时，首先得挑对合适的型号。
不同的设备需要不同的电压和电流，就像不同的人群对咖啡的需求不同一样。
有些设备需要5伏特的电压，就像你早晨的浓缩咖啡一样提神；有些需要12伏特的电压，像是晚上的拿铁，提供持续的能量。
在选择电源时，你需要仔细查看设备的要求，确保选择一个能满足这些需求的电源。
什么是直流稳压电源？
什么是直流稳压电源？

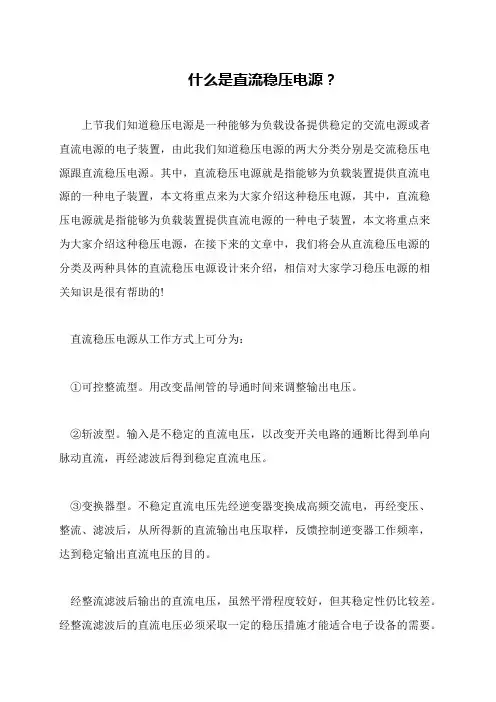

上节我们知道稳压电源是一种能够为负载设备提供稳定的交流电源或者直流电源的电子装置，由此我们知道稳压电源的两大分类分别是交流稳压电源跟直流稳压电源。
其中，直流稳压电源就是指能够为负载装置提供直流电源的一种电子装置，本文将重点来为大家介绍这种稳压电源，其中，直流稳压电源就是指能够为负载装置提供直流电源的一种电子装置，本文将重点来为大家介绍这种稳压电源，在接下来的文章中，我们将会从直流稳压电源的分类及两种具体的直流稳压电源设计来介绍，相信对大家学习稳压电源的相关知识是很有帮助的!
直流稳压电源从工作方式上可分为：
①可控整流型。
用改变晶闸管的导通时间来调整输出电压。
②斩波型。
输入是不稳定的直流电压，以改变开关电路的通断比得到单向脉动直流，再经滤波后得到稳定直流电压。
③变换器型。
不稳定直流电压先经逆变器变换成高频交流电，再经变压、整流、滤波后，从所得新的直流输出电压取样，反馈控制逆变器工作频率，达到稳定输出直流电压的目的。
经整流滤波后输出的直流电压，虽然平滑程度较好，但其稳定性仍比较差。
经整流滤波后的直流电压必须采取一定的稳压措施才能适合电子设备的需要。
直流稳压电源原理和使用方法
直流稳压电源原理和使用方法大家好，今天咱们来聊聊直流稳压电源，听起来是不是有点高大上？其实它就是一个很实用的电子小伙伴，让我们在各种电气设备上如鱼得水。
就像我们日常生活中有很多工具一样，直流稳压电源就是为了给特定的应用场合提供稳定的电压，保证设备能够正常运转，不至于“掉链子”。
1. 直流稳压电源的基础知识1.1 什么是直流稳压电源？简单来说，直流稳压电源可以把输入的电流变成稳定的直流电压，确保输出电压不受输入波动的影响，好比你开车的时候，有个方向盘帮你保持稳定，不让车子左摇右摆。
这种电源通常用在各种电器，比如我们的电脑、电视，甚至小玩意儿如手机充电器，都是靠这个稳定的电压来保证工作的。
1.2 为什么需要稳压？说到稳压，很多人可能会问：“我家的插座不是就给电吗？还需要稳压干啥？”您说得没错，一般的插座是有电的，但电压不一定稳定。
就像您早上喝的咖啡，浓稠的和淡淡的口感是不一样的，电压也是一样，太高或者太低都会导致设备性能下降，甚至损坏。
所以，稳压电源就像咖啡店的老手，会把每杯咖啡调配得刚刚好，让你一口下去，幸福感满满！2. 直流稳压电源的工作原理2.1 稳压原理这就要提到它的“秘密武器”——稳压芯片。
这些芯片就像是电源里的小管家，时刻监控着输出电压，只要一有波动，它们就会立马“行动”，调节电流，保持电压稳定。
就像一个勤奋的学生，在考试前认真复习，才不会让“偏科”影响整体结果。
因此，我们的设备无论是工作还是休息，都能达到“心灵的平和”。
2.2 常见类型说到直流稳压电源，它的类型可谓是五花八门，常见的有线性稳压电源和开关稳压电源。
线性稳压电源就好比是古典钢琴，声音柔和细腻，但效率相对较低；而开关稳压电源就像现代电子乐，效率高，适用范围广。
各有各的优劣，选什么得看你的使用需求。
3. 使用直流稳压电源的注意事项3.1 选对参数使用直流稳压电源的时候，最重要的一点就是要挑对参数。
你得瞅准输入和输出的电压、电流，选对合适的设备。
直流稳压电源的使用说明
直流稳压电源的使用说明直流稳压电源是一种用于为设备提供稳定直流电压的电源设备。
它通常由氧化铝电阻、稳压二极管、功率管等元件组成。
在实际的电子实验、测试及电子设备维修中，直流稳压电源广泛应用于各种电子设备的供电过程。
下面是直流稳压电源的使用说明。
一、设备检查1.在使用之前，首先检查电源设备外壳是否完好无损，电源开关按钮是否正常，连接线是否完整，标志是否齐全。
2.检查电源设备周围环境是否干燥、通风良好，避免电源设备进水或与易燃物接触。
3.确认电源设备的输入电压和频率是否符合使用需求，并与室内电源相匹配。
二、连接电源1.将电源设备的输入电源插头插入室内电源插座，并确认插头连接良好。
2.将直流稳压电源的输出端口连接至待供电的设备，确保连接牢固可靠。
3.检查电源设备的电流表是否在零位，电压表是否在正常范围内。
三、调整电流电压1.打开电源设备的电源开关，确认电源设备处于正常供电状态。
2.调节电源设备的电流电压控制旋钮，使其逐渐达到待供电设备所需的电流电压数值。
3.建议从小电流、小电压开始调节，逐渐增大，避免因电流电压过大而对设备造成损害。
4.调节电源设备的稳压旋钮，以使输出电压保持稳定在设定值范围内。
四、使用注意事项1.避免电源设备长时间超负荷工作，否则可能会引发设备故障或损坏。
2.在设备接线时，应避免直流稳压电源的输出端短路，否则可能导致设备烧毁。
3.使用电源设备时，避免触摸电源设备内部的高压部件以及避免在潮湿环境下使用。
4.当电源设备不使用时，应及时断开电源开关，避免浪费电力。
五、维护保养1.定期检查电源设备的电源线、连接线是否正常，如发现损坏或老化，应及时更换。
2.保持电源设备的清洁及干燥，避免灰尘积累或受潮。
3.避免在高温、潮湿环境下使用电源设备，以免影响正常使用寿命。
4.注意防雷防静电，避免在雷电天气和高静电环境下使用电源设备。
总之，使用直流稳压电源应注意安全可靠，并遵循正确的操作步骤。
应避免电源设备超负荷工作，注意设备接线的安全，及时维护保养电源设备，确保其正常使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要开关电源以其高效率、小体积等优点获得了广泛应用。
传统的开关电源普遍采用电压型脉宽调制(PWM)技术，而近年电流型PWM技术得到了飞速发展。
相比电压型PWM，电流型PWM具有更好的电压调整率和负载调整率，系统的稳定性和动态特性也得以明显改善，特别是其内在的限流能力和并联均流能力使控制电路变得简单可靠。
直流稳压电源是常用的电子设备，它能保证在电网电压波动或负载发生变化时，输出稳定的电压。
一个低纹波、高精度的稳压源在仪器仪表、工业控制及测量领域中有着重要的实际应用价值。
信号源产生控制信号，该信号有它激或自激电路产生。
比较放大器对给定信号和输出反馈信号进行比较运算，控制开关信号的幅值，、频率、波形等，通过驱动器控制开关器件的占空比，以达到稳定输出电压值的目的。
DC/DC变换器用以进行功率变换，它是开关电源的核心部分。
除此之外，开关电源还有辅助电路，包括启动、过流过压保护、输入滤波、输出采样、功能指示等电路。
开关电源典型结构有串联开关电源结构、并联开关电源结构、正激开关电源结构、反激开关电源结构、半桥开关电源结构、全桥开关电源结构等。
这里重点介绍一下反激开关电源结构。
所谓单端是指只有一个脉冲调制信号功率输出端一漏极D。
反激式则指当功率MOSFET 导通时，就将电能储存在高频变压器的初级绕组上，仅当MOSFET关断时，才向次级输送电能，由于开关频率高达100kHz，使得高频变压器能够快速存储、释放能量，经高频整流滤波后即可获得直流连续输出。
这也是反激式电路的基本工作原理。
而反馈回路通过控制TOPSwitch器件控制端的电流来调节占空比，以达到稳压的目的。
稳压电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（纹波系数）及温度系数。
目录课程设计任务书 ............................................................................................ 错误！未定义书签。
直流稳压电源 ................................................................................................ 错误！未定义书签。
1. 设计主要内容及要求........................................................................ 错误！未定义书签。
1.1 课程设计目的.......................................................................... 错误！未定义书签。
1.2 基本要求.................................................................................. 错误！未定义书签。
1.3 发挥部分.................................................................................. 错误！未定义书签。
2. 设计过程及论文基本要求................................................................ 错误！未定义书签。
2.1 设计过程的基本要求.............................................................. 错误！未定义书签。
2.2 课程设计论文的基本要求...................................................... 错误！未定义书签。
3. 时间进度安排.................................................................................... 错误！未定义书签。
课程设计评定表 ............................................................................................ 错误！未定义书签。
摘要 (1)目录 (5)第一章设计任务描述 (6)1. 1设计题目：直流稳压电源的设计 (6)1.2设计要求 (6)1.2.1 设计目的 (6)1.2.2 基本要求 (6)1.2.3 发挥部分 (6)第二章总体设计思路与电路图 (7)2.1 总体设计思路 (7)2.2 仿真电路图 (8)第三章原理方框图 (9)第四章工作过程分析 (10)第五章具体电路设计与计算过程 (11)5.1 整流滤波电路的设计 (11)5.2 高频变压器的设计 (11)5.3 控制电路的设计 (12)5.4 电压反馈电路 (12)5.5 输出电流反馈 (13)5.6 输出整流滤波电路设计 (13)第六章个人心得体会 (16)致谢 (17)参考文献 (15)第一章设计任务描述1.1设计题目：直流稳压电源的设计1.2设计要求1.2.1 设计目的（1）掌握反激式开关电源或线性开关直流电源的构成、原理与设计方法；（2）熟悉模拟原件的选择、使用方法1.2.2 基本要求（1）220V交流输入电压，+5V直流输出电压（2）使用集成三端稳压器进行稳压输出，输出纹波系数《1%；（3）输出功率》5W1.2.3 发挥部分（1）输出电压线性可调；（2）负载短路（输出过流）保护，输入过压保护；（3）多路输出电压，+5V、+12V、+15V等；（4）其它。
第二章总体设计思路与电路图2.1 总体设计思路图2-1 基本设计思路图电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。
其中的控制芯片采用UC3842。
电源的输出电压＋5 V。
该电路的变换器是一个降压型开关电路。
由单管驱动隔离变压器TC主绕组N1电流，C2、R3可以提供变压器原边泄放通路。
输出经整流、滤波送负载。
芯片所用的电源VCC由R2从整流后电压提供。
VCC同时也作为辅助反馈绕组的反馈电压。
反馈比较电路信号是从辅助绕组经过V1、V2、C3、C4等整流滤波后得到的VCC 分压提取的。
C6、R7构成信号的有源滤波。
开关管电流被R10取样后，经R9、C7滤波，送芯片ISENSE端，当反馈信号值超过阈值1 V时，确认过载，关断电源输出。
芯片输出部分由OUT端驱动单MOSFET管，C8、V3对开关管有电压钳位作用。
根据要求，本次设计控制电路形式为反激式，单端反激式电路比正激式开关电源少用一个大储能滤波电感以及一个续流二极管，因此其体积小，且成本低。
此电源设计要采用的是反激式的开关管连接方式，并且开关电源的触发方式是它激式。
设计采用了UC3842作为PWM控制电路。
采用单端反激开关电源。
单端反激开关电源采用了稳定性很好的双环路反馈（输出直流电压隔离取样反馈外回路和初级线圈充磁峰值电流取样反馈内回路）控制系统，就可以通过开关电源的PWM（脉冲宽度调制器）迅速调整脉冲占空比，从而在每一个周期内对前一个周期的输出电压和初级线圈充磁峰值电流进行有效调节，达到稳定输出电压的目的。
这种反馈控制电路的最大特点是：在输入电压和负载电流变化较大时，具有更快的动态响应速度，自动限制负载电流，补偿电路简单。
反激电路适应于小功率开关电源。
电源开关频率的选择决定了变换器如开关损耗、门极驱动损耗、输出整流管的损耗会越来越突出，对磁性材料的选择和参数设计的要求也会越苛刻。
另外，高频下线路的寄生参数对线路的影响程度难以预料，整个电路的稳定性、运行特性以及系统的调试会比较困难。
在本电的特性。
开关频率越高，变压器、电感器的体积越小，电路的动态响应也越好。
但随着频率的提高，诸源中，选定工作频率为100 kHz。
2.2 仿真电路图图2-2 仿真电路图第三章原理方框图DC/AC变换器驱动器信号源信号比较放大器第四章工作过程分析具体工作过程：首先上网查找此类的电源电路设计，之后研究其思路，观察其原件。
然后整体规划出整体设计思路，确定主要原件为UC3842。
查找UC3842的用法及其作用。
之后具体实施计划，修改，测试。
由UC3842 构成的开关电源电路，220V 市电由桥式滤波电路，得到+300 v直流电压，经R2降压后加到UC3842 的供电端，为UC3842 提供启动电压，电路启动后变压器的付绕组的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R11,R12分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8决定了振荡频率，其振荡频率的最大值可达500KHz。
R9、C5用于改善增益和频率特性。
⑥脚输出的方波信号经R5、R6分压后驱动MOSFEF 功率管，变压器原边绕组的能量传递到付边绕组，经整流滤波后输出的直流电压供负载使用。
电阻R8用于电流检测，经R7、C3滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
电路上电时，外接的启动电路通过引脚7提供芯片需要的启动电压。
在启动电源的作用下，芯片开始工作，脉冲宽度调制电路产生的脉冲信号经6脚输出驱动外接的开关功率管工作。
功率管工作产生的信号经取样电路转换为低压直流信号反馈到3脚，维护系统的正常工作。
电路正常工作后，取样电路反馈的低压直流信号经2脚送到内部的误差比较放大器，与内部的基准电压进行比较，产生的误差信号送到脉宽调制电路，完成脉冲宽度的调制，从而达到稳定输出电压的目的。
如果输出电压由于某种原因变高，则2脚的取样电压也变高，脉宽调制电路会使输出脉冲的宽度变窄，则开关功率管的导通时间变短，输出电压变低，从而使输出电压稳定，反之亦然。
锯齿波振荡电路产生周期性的锯齿波，其周期取决于4脚外接的RC网络。
所产生的锯齿波送到脉冲宽度调制器，作为其工作周期，脉宽调制器输出的脉冲周期不变，而脉冲宽度则随反馈电压的大小而变化。
跑仿真，具体完善，改动其中原件的参数，最后达到设计目的第五章具体电路设计与计算过程5.1 整流滤波电路的设计在整流滤波环节采取的是单相整流滤波电路，本电路常用于小功率的单相交流输入的场合。
