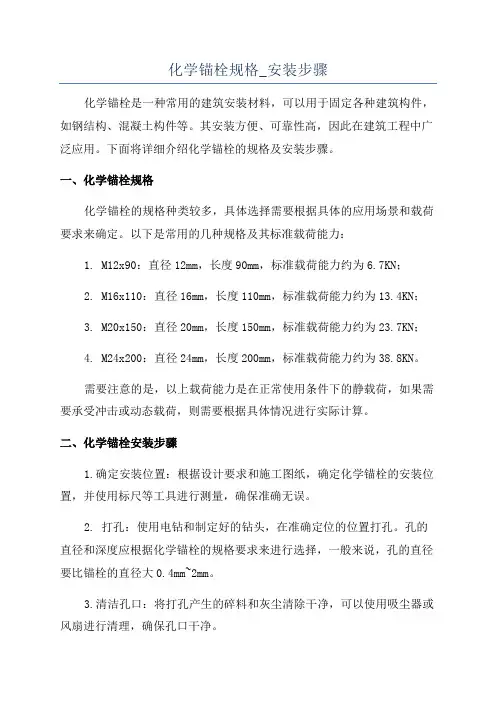

化学锚栓规格_安装步骤化学锚栓是一种常用的建筑安装材料，可以用于固定各种建筑构件，如钢结构、混凝土构件等。
其安装方便、可靠性高，因此在建筑工程中广泛应用。
下面将详细介绍化学锚栓的规格及安装步骤。
一、化学锚栓规格化学锚栓的规格种类较多，具体选择需要根据具体的应用场景和载荷要求来确定。
以下是常用的几种规格及其标准载荷能力：1. M12x90：直径12mm，长度90mm，标准载荷能力约为6.7KN；2. M16x110：直径16mm，长度110mm，标准载荷能力约为13.4KN；3. M20x150：直径20mm，长度150mm，标准载荷能力约为23.7KN；4. M24x200：直径24mm，长度200mm，标准载荷能力约为38.8KN。
需要注意的是，以上载荷能力是在正常使用条件下的静载荷，如果需要承受冲击或动态载荷，则需要根据具体情况进行实际计算。
二、化学锚栓安装步骤1.确定安装位置：根据设计要求和施工图纸，确定化学锚栓的安装位置，并使用标尺等工具进行测量，确保准确无误。
2. 打孔：使用电钻和制定好的钻头，在准确定位的位置打孔。
孔的直径和深度应根据化学锚栓的规格要求来进行选择，一般来说，孔的直径要比锚栓的直径大0.4mm~2mm。
3.清洁孔口：将打孔产生的碎料和灰尘清除干净，可以使用吸尘器或风扇进行清理，确保孔口干净。
4.填充化学锚栓胶：将化学锚栓胶放入专用的胶枪中，将胶液均匀地挤入打好的孔中，直至胶液出现孔口，然后将化学锚栓插入孔中，并顺时针旋转2~3圈，确保胶液均匀封闭孔内。
5.固化时间：根据化学锚栓胶的固化特性和施工要求，等待胶液的固化时间。
在固化过程中要避免外力的作用，以免影响固化效果。
6.压装：化学锚栓固化后，即可进行压装。
根据具体需要使用专用的工具进行锚栓的松紧调节，使其紧固牢固。
需要注意的是，在实际安装过程中，应根据具体情况进行调整和判断，确保安装的准确和牢固性。
同时，还应注意个人防护，避免触碰化学锚栓胶物质，以免对皮肤和身体造成伤害。
化学锚栓规格安装步骤

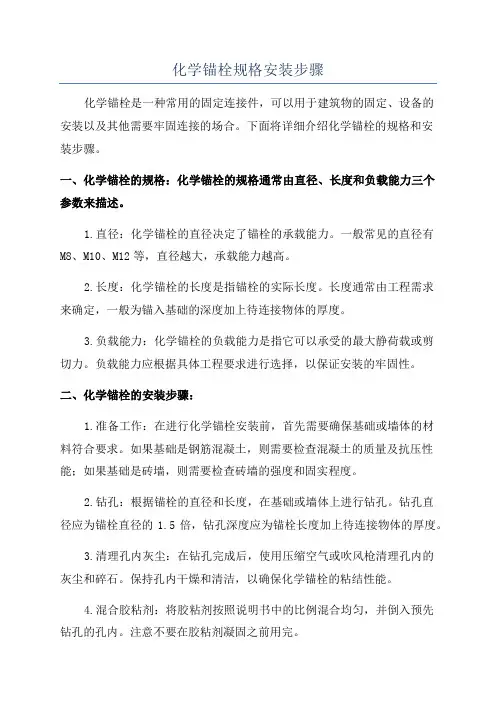

化学锚栓规格安装步骤化学锚栓是一种常用的固定连接件，可以用于建筑物的固定、设备的安装以及其他需要牢固连接的场合。
下面将详细介绍化学锚栓的规格和安装步骤。
一、化学锚栓的规格：化学锚栓的规格通常由直径、长度和负载能力三个参数来描述。
1.直径：化学锚栓的直径决定了锚栓的承载能力。
一般常见的直径有M8、M10、M12等，直径越大，承载能力越高。
2.长度：化学锚栓的长度是指锚栓的实际长度。
长度通常由工程需求来确定，一般为锚入基础的深度加上待连接物体的厚度。
3.负载能力：化学锚栓的负载能力是指它可以承受的最大静荷载或剪切力。
负载能力应根据具体工程要求进行选择，以保证安装的牢固性。
二、化学锚栓的安装步骤：1.准备工作：在进行化学锚栓安装前，首先需要确保基础或墙体的材料符合要求。
如果基础是钢筋混凝土，则需要检查混凝土的质量及抗压性能；如果基础是砖墙，则需要检查砖墙的强度和固实程度。
2.钻孔：根据锚栓的直径和长度，在基础或墙体上进行钻孔。
钻孔直径应为锚栓直径的1.5倍，钻孔深度应为锚栓长度加上待连接物体的厚度。
3.清理孔内灰尘：在钻孔完成后，使用压缩空气或吹风枪清理孔内的灰尘和碎石。
保持孔内干燥和清洁，以确保化学锚栓的粘结性能。
4.混合胶粘剂：将胶粘剂按照说明书中的比例混合均匀，并倒入预先钻孔的孔内。
注意不要在胶粘剂凝固之前用完。
5.安装化学锚栓：在胶粘剂还没有凝固之前，将化学锚栓插入预先钻好的孔内。
注意使锚栓充分浸泡在胶粘剂中，并确保锚栓完全处于孔内。
6.水平定位和调整：在安装好锚栓后，需要进行水平定位和调整，保证安装的物体和基础之间的水平度和垂直度。
7.压实胶粘剂：待锚栓安装完成后，使用锤击或敲打锚栓头部，以增加胶粘剂的密实度。
必要时可以用刮刀将多余的胶粘剂刮掉。
8.固化时间：等待胶粘剂完全固化。
根据胶粘剂说明书中的建议时间，通常需要等待24小时以上才能进行负载。
以上就是化学锚栓的规格和安装步骤。
在进行安装前，应仔细阅读产品说明书，并遵循相关安全操作规程。
化学锚栓施工方案
化学锚栓施工方案1. 引言化学锚栓是一种用于钢筋混凝土结构的固定和连接的技术。
其原理是通过注入化学锚胶材料，将锚杆或螺栓固定在混凝土中。
本文将介绍化学锚栓施工的方案和步骤。
2. 材料准备在进行化学锚栓施工前，需要准备以下材料：•化学锚胶•锚杆或螺栓•清洁剂•注胶器•手套和防护眼镜3. 施工步骤3.1 表面清洁在施工前，需要将混凝土表面清洁干净，去除尘土和杂物。
可以使用清洁剂和刷子进行清洁，并用水冲洗干净。
3.2 钻孔根据设计要求，在混凝土中钻孔。
钻孔的直径和深度应与化学锚胶和锚杆或螺栓的规格匹配。
钻孔应保持垂直，以确保锚栓的稳固性。
3.3 注入化学锚胶将化学锚胶倒入注胶器中，并按照制造商的说明进行混合。
使用注胶器将化学锚胶注入钻孔中，填满整个空间。
注入中要保持恒定的压力，以确保化学锚胶充分填充钻孔。
3.4 安装锚杆或螺栓在化学锚胶注入后，将锚杆或螺栓插入钻孔中。
根据需要，可以使用锤子轻轻敲打以确保锚杆或螺栓完全插入。
3.5 固化时间根据化学锚胶的规格和制造商的建议，等待一定的固化时间。
在固化期间，应避免移动或施加额外的荷载，以确保化学锚胶能够完全固化。
3.6 完成施工在化学锚胶固化后，检查锚杆或螺栓的安装。
确保它们牢固地固定在混凝土中。
然后，进行进一步的施工，如需要安装其他构件或进行下一步的工序。
4. 安全注意事项在进行化学锚栓施工时，应注意以下安全事项：•戴上手套和防护眼镜，以防止化学锚胶或清洁剂溅入眼睛或皮肤。
•在通风良好的环境下施工，以避免吸入化学锚胶的挥发物。
•严格按照制造商提供的说明和建议使用化学锚胶和其他材料。
•注意锚杆或螺栓的安装质量，以确保施工的牢固性和安全性。
5. 结论化学锚栓施工方案包括表面清洁、钻孔、注入化学锚胶、安装锚杆或螺栓、固化时间和完成施工等步骤。
通过正确的施工步骤和遵守安全注意事项，可以确保化学锚栓的稳固性和连接效果。
在进行化学锚栓施工时，务必按照制造商的说明和建议进行操作，以确保施工质量和安全性。
化学锚栓规格安装步骤
化学锚栓规格安装步骤化学锚栓是一种用于固定钢结构的设备，其优点包括可用于多种基础材料、防止锚固件锈蚀等。
安装化学锚栓需要遵循一系列的规格和步骤，确保其稳固和可靠。
以下是化学锚栓的规格和安装步骤。
规格：1.化学锚栓的选择应根据具体的工程要求，包括固定荷载、基础材料、结构类型等进行选择。
2.化学锚栓的长度取决于需要固定的结构和混凝土层的厚度。
一般来说，化学锚栓的长度为锚入混凝土的标称深度加上固定物体的厚度再加上一定的余量。
安装步骤：1.清理：在安装化学锚栓之前，清除基础表面和钢结构上的杂物、油污、水分等，以确保化学锚栓能够与基础密实黏结。
2.钻孔：根据化学锚栓的直径和长度，使用适当尺寸的钻头在混凝土中钻孔。
钻孔直径应比化学锚栓的直径大一些，以确保锚固物能够被完全注入并密实周围混凝土。
3.吹扫：使用压缩空气或氮气等工具将孔中的碎渣、灰尘等清除干净，以确保化学锚栓可以完全填充孔洞。
4.加装固定装置：在一些情况下，还需要通过添加配重钢板、加固板等固定装置来增强化学锚栓的承载力和稳定性。
5.注浆：根据化学锚栓的类型和要求，在孔洞内注入适量的化学锚栓胶浆。
化学锚栓胶浆的配比和用量应符合制造商的规定和安装说明。
6.锚固：在向孔洞内注入化学锚栓胶浆后，立即将化学锚栓插入孔内，确保完全浸入胶浆中，并旋转一定角度以确保胶浆均匀分布。
7.固化：等待化学锚栓胶浆固化。
固化时间通常根据化学锚栓胶浆的类型和环境温度来确定。
在固化期间，应禁止对锚栓施加任何负荷和振动。
总结：化学锚栓的规格和安装步骤对于确保钢结构的稳定和可靠非常重要。
在安装过程中，需要仔细选择合适的化学锚栓规格、准确安装孔洞并配合适当的胶浆，以确保化学锚栓能够达到设计要求。
此外，在实际操作中，还应仔细遵循化学锚栓制造商的说明书和安装指南，以确保安装质量。
化学螺栓工艺原理及安装流程
化学螺栓工艺原理及安装流程什么是化学螺栓？化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母（六角）一般有镀锌钢和不锈钢两种（也可按要求热镀锌）。
化学胶管（或用塑料包装的药剂管）含有反应树脂、固化剂和石英颗粒。
化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪，主要用在新旧结构的连接处，各项力学指标计算时要根据生产厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，大陆内品牌较多，且良莠不齐，使用前需认真核实其性能。
化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
化学螺栓规格：锚栓规格（mm）M10 M12 M16 M20 M24钻孔直径（mm）12 14 18 25 28钻孔深度（mm）90 110 125 170 210螺栓长度（mm）130 160 190 260 300最大锚固厚度（mm）20 25 35 65 65破坏拉力（KN）（C30砼）31.87 45.57 71.58 137.69 186.69破坏,剪力,（KN）（C30砼）17.25 29.05 53.43 84.42 114.15设计拉力（KN）（C30砼）10.32 14.76 23.26 44.56 60.90设计剪力（KN）（C30砼） 5.79 9.95 14.40 28.65 45.77。
化学螺栓的技术参数：钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数.锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度见图2.边距：是指锚栓轴线至构件自由边缘的距离。
化学锚栓使用说明
化学锚栓
化学锚栓
产品简介
1、化学锚栓安装的技术参数：
化学锚栓规格（mm）化学胶管型号钻孔直径d （mm）钻孔深度h
（mm）最大锚固厚度t（mm）
8＊110 8 10 80 13
10＊130****9020
12＊160 12 14 110 25
14＊180 14 16 125 30
16＊190 16 18 125 35
18＊230 18 22 150 45
20＊260 20 25 170 55
22＊280 22 26 190 65
24＊300 24 28 210 80
30＊380 30 35 280 110
2、清孔：用空气压力吹管将孔内浮灰及尘土清除，保持孔内清洁。
3、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。
4、钻入螺栓：用电钻旋入螺杆直至药剂流出为止。
电钻一般使用冲击钻或手钻，钻速为750转／分。
带动螺栓旋转搅拌，将螺栓匀速推进至孔底，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充螺栓与孔壁之间的空隙，时间为10秒左右。
5、凝胶过程：充分发生化学反应，承载前不要晃动杆体。
6、硬化过程：取下安装工具等待药剂硬化，使化学反应时间达到表2要求。
表2固化时间表
温度-5-0℃、0-5℃、5-10℃、10-20℃、20-25℃、25-30℃
时间：5小时、2小时、1小时、45分钟、20分钟、15分钟
7、固定物体：待药剂完全硬化后，加上垫圈及六角螺母将埋件的钢板（或其它固定件）固定。
化学锚栓安装步骤-概述说明以及解释
化学锚栓安装步骤-概述说明以及解释1.引言1.1 概述化学锚栓是一种常用于建筑和土木工程中的安装工具，它能够提供稳定和可靠的支撑和固定功能。
化学锚栓的安装步骤对于确保其效果和使用寿命至关重要。
在进行化学锚栓安装前，需要做好相关准备工作，包括对施工现场进行仔细勘察和评估，确定锚栓的安装位置和数量。
此外，还需要根据具体情况选择适合的锚栓类型和规格，并准备好相应的工具和材料。
化学锚栓的安装步骤一般包括以下几个主要步骤：1. 清洁工作面：在进行锚栓安装之前，需要确保工作面干净、无尘、无油污等杂质。
可以使用刷子、吹扫或清洗等方式进行清洁处理，以确保良好的锚固效果。
2. 钻孔：根据设计要求和锚栓规格，在预定的位置上进行钻孔工作。
钻孔的直径和深度应符合设计要求，并且要保持钻孔孔底的水平。
3. 清扫钻孔：在完成钻孔后，要及时清扫孔底，去除钻孔过程中产生的碎石、灰尘等杂质。
同时，还需检查钻孔是否满足要求，例如直径和深度是否符合设计要求。
4. 注浆：将化学锚栓胶粘剂注入钻孔中。
在注浆过程中，要控制注浆量和注浆压力，确保胶粘剂能够充分填满钻孔并与钢筋或锚栓充分结合。
5. 安装锚栓：在注浆后，立即将锚栓安装到钻孔中。
对于螺栓型锚栓，可使用扳手或扳手架等工具旋入到预定位置。
对于套筒型锚栓，要确保套筒与螺杆的协调配合，并使其正确定位。
6. 固化和硬化：完成锚栓安装后，要根据胶粘剂的固化时间进行等待和养护，确保胶粘剂充分固化和硬化。
养护期间，应防止外力和振动对锚栓的影响。
综上所述，化学锚栓的安装步骤涉及到清洁工作面、钻孔、注浆、安装锚栓以及固化和硬化等环节。
正确的安装步骤和操作方式将有助于确保化学锚栓的稳定性和可靠性，提高工程的安全性和持久性。
在实际使用中，需要根据具体情况和设计要求进行操作，并注意安全防护措施，保证施工质量和施工人员的安全。
1.2文章结构文章结构部分的内容可以通过以下方式展示：文章结构本文主要围绕化学锚栓的安装步骤展开讨论。
德国慧鱼公司高强化学锚栓RM24安装指导书
fischer China
德国慧鱼公司高强化学锚栓RM24安装指导书
德国慧鱼公司高强化学锚栓安装流程：
安装数据见表
1、钻孔
根据产品要求孔深、孔径钻孔，保证钻孔深度、钻孔直径的准确。
2、清灰
利用钢丝刷将孔内壁的疏松混凝土碎屑刷掉，然后用气筒将孔内的浮灰及碎屑吹出来。
此程序非常重要直接影响化学锚栓的承载力，所以规定不少于3次，即保证3刷3吹。
3、安装锚栓
将安装工具安装到钻机上，调到锤击旋转档位，利用安装工具（每个螺杆包装盒内都有一个黑色的安装头，可以将安装头焊接在钻头上等方法，将安装头固定在钻机上），将安装头夹在螺杆后部的六角头上面，开动钻机将螺杆旋转插入孔中，锚栓的螺杆安装到孔底，同时在洞口有少量胶体溢出，如果没有胶体溢出，请继续利用安装工具旋转螺杆，直到有少量胶体溢出；每个螺杆上面都有安装标志线，但是如果孔偏深，请不要将锚栓安装到标志线就停，一定都要保证将螺杆安装到孔底。
4、安装工具轻轻与螺杆分离，在胶体凝固时间内请不要触动螺杆。
5、参照样本上的胶管固化时间表，待胶管达到固化时间后，将需要被固定的零件安装好，利用扭力扳手根据
该锚栓的扭矩要求值锁紧螺母。
从现场的施工情况来看，还会碰到一些问题：
1、由于碰到钢筋而造成钻孔的时候出现喇叭孔，请在锚栓安装后将喇叭孔及时修补；
2、碰到混凝土异常的情况，请及时通知监理，并避开、换位置打孔安装锚栓；
根据上述安装指导流程操作，慧鱼公司郑重承诺，慧鱼公司的高强化学锚栓保证达到设计要求的力学数值。
STP
德国慧鱼公司
2006-6-30。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化学锚栓
规格尺寸
锚栓尺寸M8 M10 M12 M16 M20 M24 M30 DB（mm）钻孔直径10 12 14 18 25 28 35 T（mm）埋设深度80 90 110 125 170 210 280 Smax(mm)固定物厚度14 21 28 38 48 54 70 L（mm）锚栓全长110 130 160 190 240 290 380 D（cm）最小材基厚度13 14 16 17.5 22 26 33 Mp(Nm)最大扭紧扭距10 20 40 80 150 200 400 ar（cm）标准边距10 11 13.5 15.5 21 26 35 a(am)标准间距20 22 27 31 42 52 70
基材温度（℃）＞
20℃
10-20
℃
0-10
℃-5-0℃
硬化时间（min）10 20 60 5hrs
化学锚栓优势特点：
1、产品配方：采用德国技术配方；——技术先进
2、原材料：进口德国；——经得起考验
3、内包装：塑料减震——延长保质期
4、外包装：泡沫包装；——安全性好
5、机器设备：世界上最先进的流水线；——生产量大
6、产品价格：价格低廉；——降低成本
7、骨料：药管中含有2—3粒铁砂；——大幅度提高锚固强度
一、产品组成：
高强化学锚栓作为一套锚固件,由高强化学胶管和螺杆以及垫片与螺母组成。
二、应用范围:
高强化学锚栓主要应用在：玻璃幕墙、铝板幕墙、大理石安装框架固定、机器基座安装、支架、广告牌、货架导轨等所有钢结构与混凝土锚固承重领域。
三、产品特点:
1、化学胶管双组成份：乙烯基甲基丙烯酸酯树脂，石英颗粒+固化剂+铁砂
2、不含苯乙烯，安全无毒
3、玻璃管封闭包装便于目测管剂质量，玻璃粉碎后充当细骨料——石英砂
4、抗酸碱、抗老化、抗热防火、湿度敏感度低
5、与混凝土的亲和力好，相当于预埋件效果
四、应用优点：
1、对基材无膨胀挤压应力，适用于重荷及各种震动荷载
2、安装间距和边距要求较小
3、安装快捷、迅速凝固、不影响施工进度
4、施工温度范围广，从-5℃~+40℃
五、性能指标:
[等待时间10min(25 )承载时间60min(25 )]
胶管型号螺杆型号(mm) 孔径孔深(mm) 拉力(KN) 剪切力(KN)
Φ-8 8×110 10×80 > 15 > 10
Φ-10 10×130 12×90 > 25 > 15
Φ-12 12×160 14×110 > 40 > 25
Φ-16 16×190 18×125 > 60 > 45
Φ-20 20×260 24×170 > 100 > 65
Φ-24 24×300 28×210 > 120 > 95
六、操作流程：
钻孔——-清孔——-放入胶管——-旋转植入螺杆———等待看护———安装固定
七、注意事项：
1. 用毛刷和气筒或压力风机清孔，一定要清理干净彻底；
2. 使用电动工具，转速应< 或= 750转/分钟；
3. 潮湿的环境钻孔，要将残留的水从孔中全部排出，且等待时间要加倍；
4. 锚栓凝固前不要松动杆体；
5. 产品长期未用，使用前需要抽样试验；。
