燃气热水器1550试验规范

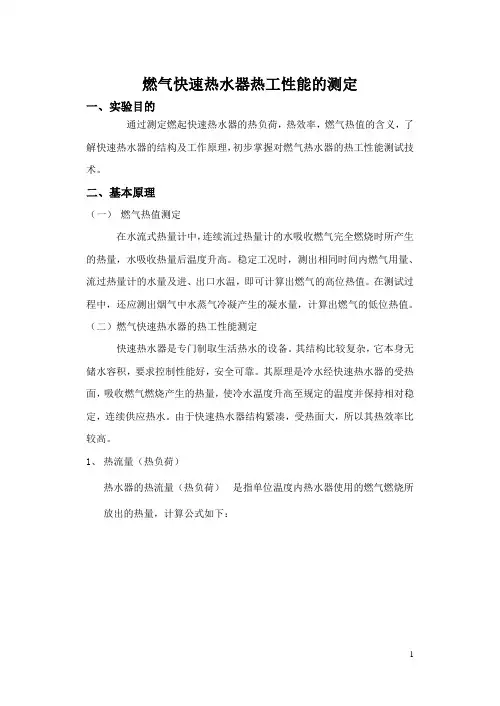

实验二燃气快速热水器的热工性能测定
燃气快速热水器热工性能的测定一、实验目的通过测定燃起快速热水器的热负荷，热效率，燃气热值的含义，了解快速热水器的结构及工作原理，初步掌握对燃气热水器的热工性能测试技术。
二、基本原理（一）燃气热值测定在水流式热量计中，连续流过热量计的水吸收燃气完全燃烧时所产生的热量，水吸收热量后温度升高。
稳定工况时，测出相同时间内燃气用量、流过热量计的水量及进、出口水温，即可计算出燃气的高位热值。
在测试过程中，还应测出烟气中水蒸气冷凝产生的凝水量，计算出燃气的低位热值。
（二）燃气快速热水器的热工性能测定快速热水器是专门制取生活热水的设备。
其结构比较复杂，它本身无储水容积，要求控制性能好，安全可靠。
其原理是冷水经快速热水器的受热面，吸收燃气燃烧产生的热量，使冷水温度升高至规定的温度并保持相对稳定，连续供应热水。
由于快速热水器结构紧凑，受热面大，所以其热效率比较高。
1、热流量（热负荷）热水器的热流量（热负荷）是指单位温度内热水器使用的燃气燃烧所放出的热量，计算公式如下：；量，试验时湿试验气的消耗；量，的干设计气的燃气消耗折算为相对密度为试验气相对密度为具前燃气压力为在标准大气条件下，燃式中：气的低位热值，设计时采用的基准干燃时的折算热流量，水器前压力为在标准大气条件下，热),(/)0,3.101(/,,3.1013.1012732733.101)644.01()(//03033C t p p h m q C KP h m d d p q d d p t p d p p q q Nm MJ Q hMJ P Q q g amb v a sg mg g vs sgmgg vmgg amb v vs is g isvs +--⨯+⨯+⨯--+⨯=--⨯=φφ；试验时的大气压力，a am b KP p - ；的试验气温度，试验时通入燃气流量计；的试验气压力，试验时通入燃气流量计C t Kp p a g 0--Pv —在在试验时通入燃气流量温度为t ℃时饱和水蒸气的压力，Kpa ；d mg —标准条件下试验燃气的相对密度；1.4d sg —标准条件下干设计燃气的相对密度；1.4-0.006 0.644—标准条件下水蒸气的相对密度。
燃气热水器外观检验标准
燃气热水器外观检验标准一、范围本标准规定了燃气热水器产品的外观质量，检验要求。
本标准适用于生产的燃气热水器产品的外观验收。
二、引用标准GB191包装贮存图示标志GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB6388运输包装收发货标志三、名词术语3．1主要表面燃气热水器产品使用状态下，眼睛平视可看见的面以及左、右面3.2非主要表面燃气热水器是指产品使用状态下，底面或后面。
3.3内部表面燃气热水器是指拆卸后才能看到的表面。
四、检验方法4．1表面分类：4．1.1检查面－指产品能看见的表面，它包括正面、侧面和底面三个表面。
4．1.2正面－指在最经常能被看到的主面。
4．1.3侧面－指要在某种方向的视线才能看到的表面。
4．1.4底面－指很少被见到或要在拆装时才能见到的表面。
（如图所示）：4．2检查条件：4.2.1环境光亮度应在600-1000LUX 的光线，且光源应高于检查者的头部。
4.2.2环境四周不能有反光面。
4.2.3人眼与被测的零件的距离应保证在40cm ，且与检测零件的角度为45°，（如图所示）5.3检查范围时间如下：检测面 正面 侧面 底面 时间10秒5秒5秒五、 燃气热水器外观验收要求40CM45ABBBCBA ：正面B ：侧面C ：底面或内面5.1主要表面（喷涂）a.喷涂色泽均匀，附着牢固，无剥离，无气泡，无黑点，无流漆，丝印颜色、图案、内容及位置正确清晰，不得有披锋、皱折、刮手毛刺等加工缺陷，b.不得有碰凹瘪、明显划痕，不明显划痕位置只能在面板边缘，其长度≤5mm，且出现的处数不得超过2处，且相距应大于200mm。
c.喷涂颜色基本一致，喷涂沙粒不得大于ф1，且处数不超过2处，间距大于300mm；5.2非主要表面a.喷涂色泽均匀，附着牢固，无剥离，无气泡，无流漆，无刮手毛刺，不得有裂纹；b.不得有明显的碰凹现象；不明显碰凹区只能在边缘附近，其总面积小于15mm2，下陷深度小于0.1mm，且不超过2处；d.不得有明显的划痕现象，不明显划痕位置只能在边缘，其长度≤10mm，且出现的处数不得超过3处且相距应大于200mm，e.喷涂颜色基本一致，喷涂沙粒不得大于ф1，且处数不超过3处，间距大于200mm；5.3内部表面：与外表面颜色基本一致，不可露底、无锈迹、无刮手毛刺。
恒温系列燃热最新二次压力调节表
2100±30
1200～1250
650±20(10L), 600~650(8L\12L)
2100±30 1250±30 600~650 600~650 600~650 2100±30 1250±20 1950～2000 1170～1200 1950～1980 600±20 1350±20 2100±30 1250±30 1250±30 650±20 2100±30 650±20 650±20

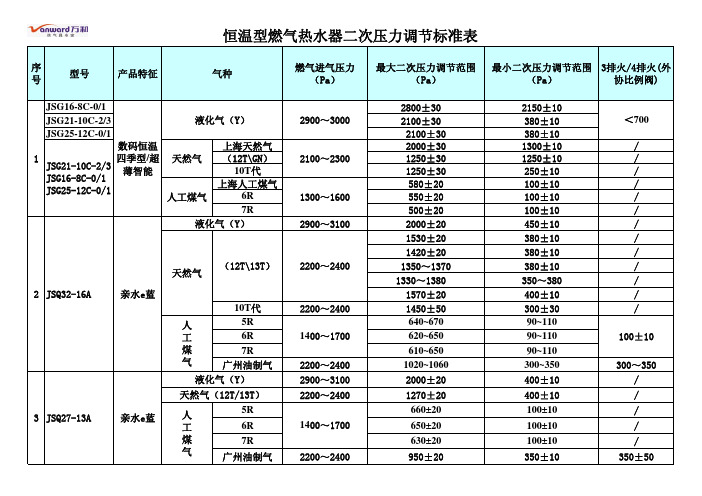

恒温型燃气热水器二次压力调节标准表
序 号
型号
产品特征
气种
燃气进气压力 （Pa）
最大二次压力调节范围 最小二次压力调节范围 3排火/4排火(外
（Pa）
（Pa）
协比例阀)
JSG16-8C-0/1 JSG21-10C-2/3
液化气（Y）
JSG25-12C-0/1
数码恒温
1
JSG21-10C-2/3 JSG16-8C-0/1
（Pa）
（Pa）
协比例阀)
4
JSQ48-24A-0、 JSW48-24A-0
亲水E蓝
液化气（Y） 天然气（12T）
2800～3100 2200～2400
5 JSW32-16A 6 JSQ14-7C-1
7 JSQ16-8C-1
8
JSQ21-10C-0、 JSQ25-12C-0
户外机 V9 V9
V9
液化气（Y）
/
250±10
/
1000±20（稳压是将三通 580±10(稳压是将三通U
1000
U型管的压力调到1550的 型管的压力调到1550的时
/
时候,稳压范围在30以内) 候,稳压范围在30以内)
攀枝华人工气

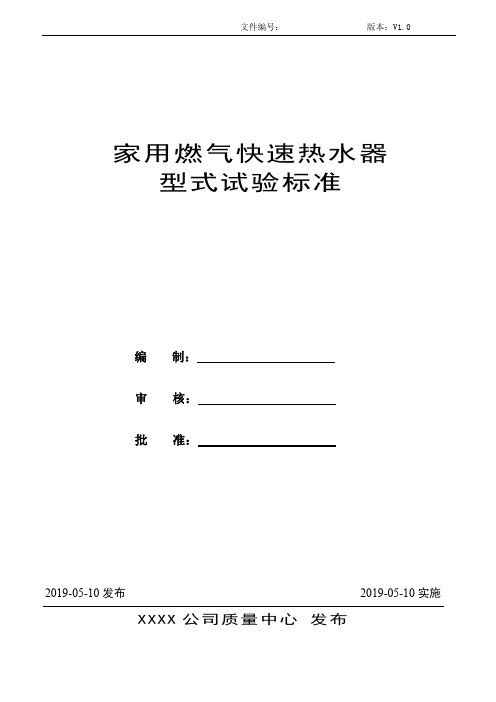

家用燃气快速热水器型式试验标准【V1.0】
文件编号：版本：V1.0家用燃气快速热水器型式试验标准编制：审核：批准：修订记录本程序文件根据实际需要作如下修改，并经相关部门会签且呈报审批，签核意见及具体变更内容如下：目录1.范围 (4)2.引用性文件 (4)3.试验时机 (4)4.试验条件 (4)5.样品要求 (5)6.试验流程 (6)7.性能要求相关试验 (6)8.电气安全相关试验 (25)9.电磁兼容及电子控制系统相关试验 (31)10.包装运输相关试验 (31)1 范围根据产品开发的实际情况规范并明确产品开发的试验项目，确保产品开发试验的针对性、合理性和完整性，节省试验资源，保证产品测试工作的质量及测试结果的完整可靠，指导质量人员准确地判断新产品应进行的试验项目。
适用于产品中心根据产品开发的特点编制型式试验标准，明确产品开发过程中应进行的安全和性能、包装等方面的测试、验证项目，为产品的开发提供有效的支持。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 6932-2015 家用燃气快速热水器GB 16411-2008 家用燃气用具通用试验方法GB/T 13611 城镇燃气分类和基本特性GB/T 12206-2006 城镇燃气热值和相对密度测定方法GB 20665-2015 家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级GB 4706.1-2005 家用和类似用途电器的安全第一部分：通用要求GB/T 17624.1 电磁兼容综述电磁兼容基本术语和定义的应用与解释GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验3 试验时机3.1 新开发的产品在批量生产前送样进行的产品评价试验。
3.2 正式生产后，产品在设计结构、材料、工艺等有较大更改时。
3.3 间隔半年以上再生产时。
热水器检验作业标准
广东电器有限公司外观区域分类对应外 观等级缺陷类别A 级面C 类B 级面C 类D 级面C 类外观区域分级示意图A区域（主要外观）C 类能常看不到C区域。
此类区域包括只在清洗期间可看到的区域。
A 区域为正常操作条件下用户最容易发现的区域。
这些区域通常面积大，外观平坦，位于电器顶部和前部。
其它可归类为“A”区域的包括因功能或位置的原因可能被用户详细看到的较小表面。
B区域（二级外观）B 区域与A 区域相邻，裸露但不容易看见。
这些区域可像A 区域一样裸露。
但因其功能或位置原因，不经常被注意到。
C区域（只可通过特殊观察看到）必须做出特殊的努力才能发现相当大的缺陷的区域。
正常操作期间，C 级面定义D区域（非可见）多数情况下这些区域不裸露面。
“D”区域包括电器维修或拆卸或移动时可看见的全部区域。
出于美学考虑。
不禁止这些区域有表面缺陷，但不允许可靠性有影响的其它表面缺陷，如果饰面上空洞可导致底座金属腐蚀。
区域A 区域主要外观面，B 区域二级外观，C 区域可通过特殊观察看到“D”区域包括电器维修或拆卸或移动时可看见的全部区域外观装配检验要点1、印刷及丝印2、外观质量名牌标识丝印位置、内容符合图纸要求，丝印与印刷字迹应牢固，用棉布沾酒精施压0.5kg 垂直力，擦拭15次，字迹无脱落掉色,用3M胶带黏贴压实后，45度角快速撕下无脱落。
丝印内容必须与管功能对应A面最大限度可接受：两个凹点≤0.3mm和两处刮痕≤3mm，刮痕不能伤底材；黑点杂质直径≤0.5mm，不能超过2个，且间隔距离超过120mmB面最大限度可接受：2个凹点≤2mm和3处刮痕≤3mm，刮痕不能伤底材；黑点杂质直径≤0.5mm，不能超过3个，且间隔距离超过120mmA面不允许出现凹陷变形直径≥4mm，A面毛刺≤0.3mm，B面毛刺≤0.6mm，且在同一面不能超过3处。
不允许出现漏丝印、丝印错误、丝印模糊、毛边等不良；由于丝印错擦洗致使轻微擦花或失光泽，50cm距离40W日光灯可见为准，不超过40*30mm范围3、装配质量装饰片装配间隙≤0.4mm，旋钮松紧适中，无过紧，旋不动，旋钮必须装到位。
热水器检测作业指导书
热水器检测作业指导书【热水器检测作业指导书】一、背景介绍热水器是家庭生活中常见的热水供应设备，为了确保其正常运行和使用安全，需要进行定期的检测和维护。
本文将为您提供一份热水器检测作业指导书，详细介绍热水器检测的步骤、注意事项和数据记录要求。
二、检测步骤1. 外观检查1.1 检查热水器外壳是否有明显损坏或变形。
1.2 检查开关、按钮、指示灯等控制部件是否完好。
1.3 检查进气口和排气口是否畅通无阻。
1.4 检查电源线和插头是否正常。
2. 燃气系统检查2.1 检查燃气管道是否有泄漏现象。
2.2 检查燃气阀门是否正常开启和关闭。
2.3 检查燃气压力是否符合规定范围。
3. 内部部件检查3.1 拆卸热水器外壳，检查内部部件是否有损坏或老化。
3.2 检查燃烧器是否清洁，并清除积灰。
3.3 检查水箱是否有漏水现象。
3.4 检查温控器和安全阀是否正常工作。
4. 运行测试4.1 打开热水器开关，观察点火情况和火焰是否正常。
4.2 测试热水器的加热功能，确保水温能够达到设定值。
4.3 检查热水器的自动停机和保护功能是否正常。
三、注意事项1. 安全第一：在进行检测时，务必确保热水器断电、关闭燃气阀门，并等待足够的冷却时间。
2. 检测工具：使用合适的工具进行检测，如燃气泄漏检测仪、温度计、电压表等。
3. 操作规范：按照热水器的使用说明书和相关标准进行操作，遵守操作规范，确保检测结果准确可靠。
4. 数据记录：对每一项检测结果进行详细记录，包括检测时间、检测人员、检测数值等，以备后续参考和比对。
四、数据记录要求1. 外观检查记录表：检查项目结果外壳损坏无控制部件完好是进气口畅通是电源线正常是2. 燃气系统检查记录表：检查项目结果燃气泄漏无阀门开闭正常是燃气压力合格是3. 内部部件检查记录表：检查项目结果部件损坏或老化无燃烧器清洁是水箱漏水否温控器工作正常是安全阀工作正常是4. 运行测试记录表：检测项目结果点火情况正常火焰状态蓝色均匀加热功能正常自动停机正常保护功能正常五、总结与建议根据以上检测结果，热水器的外观、燃气系统、内部部件和运行功能均正常。
家用燃气具试验方法
12.耐用性试验：
燃气旋塞：正常使用6000次应气密性合格，不影响使 用； 电点火装置：正常使用6000次应点火性能合格，不影响 使用； 熄火保护装置：正常使用1000次应气密性合格，开阀、 闭阀时间合格； 电磁阀组件：正常使用30000次应气密性合格，不影响 正常使用。
THE END！ 谢谢大家！
3. 试验用燃气：
3.1 试验用燃气应使用城市燃气分类标准所规定 的试验用气； 3.2 燃气种类和压力的代号如下： 试验气的种类
代号 0 1 2 3 气质 基准气
黄焰和不完全燃烧界限气
试验气的压力 代号 压力
最高压力（1.5额定压力）
1
2 3
回火界限气 离焰回火气
额定压力
最低压力（0.5额定压力）
6.燃烧工况试验：
6.1燃烧工况的试验方法； 6.1.1 火焰传递；点燃主燃烧器一处火孔后，试验 火焰传递到全部火孔的时间和有无爆鸣； 6.1.2 熄火：在主燃烧器点燃15s后，目测每个火 孔是否都有火焰； 6.1.3 离焰：冷态点燃主燃烧器15s后，目测有三 分之一火孔离焰即为离焰； 6.1.4 火焰状态：在主燃烧器点燃后，目测火焰 是否清晰、均匀、有无连焰； 6.1.5 回火：在主燃烧器点燃20min后，目测火 焰是否有回火； 6.1.6 燃烧和熄火噪音：主燃烧器点燃15min后，
6.1.7 干烟气中一氧化碳的含量：在主燃烧器点 燃15min后，尽可能均匀地在排烟部位采烟 取样，采样的位置和方法按各燃具的标准 规定进行采取： 测定烟气中的CO和O2 的含量，按下式计算： CO′-CO〃（ O2 ∕20.9） CO= 1-（ O2 ∕20.9） 式中：CO—过剩空气系数等于1时，干烟气样中一 氧化碳含量；% CO′—干烟气中一氧化碳的含量；% CO〃 —室内干烟气中一氧化碳的含量；% O2 —干烟气中氧的含量；%
燃气热水器风压开关检验作业指导书
风压开关检验作业指导书
共2页
序号
检验项目
标 准 要 求
检测方法
项目类别
检验规则
1
产品标识
应能表明产品的生产单位及动作压力
目测
C
全检
2
外观
无锈迹、斑点和裂纹
目测
B
全检
3
关闭压力
39±5Pa
用微压计检测
A
全检
4
动作压力
小于90Pa
用微压计检测
A
全检
5
气密性
2kPa气压下，泄漏量＜0.07L/h
在耐久试验机上试验后检测
A
型检
11
耐低温（-20℃）
接触电阻＜100mΩ，关闭压力、动作压力在明示值的±5Pa内，绝缘电阻、电气强度符合要求
置于冰箱中试验24h，取出3h后检测
A
型检
12
耐高温（90℃）
接触电阻＜100mΩ，关闭压力、动作压力在明示值的±5Pa内，绝缘电阻、电气强度符合要求
置于烘箱中试验24h，取出3h后检测
A
型检
13
耐潮湿
(40℃,93%)
接触电阻＜100mΩ，关闭压力、动作压力在明示值的±5Pa内，绝缘电阻、电气强度符合要求
置于湿热箱中试验24
日期
A
型检
6
绝缘电阻
绝缘电阻＞10MΩ
用万用表测
B
型检
7
接触电阻
＜50mΩ
用万用表测
B
型检
8
电气强度
AC1500V，不击穿不闪络
用电气强度检测仪检测
B
型检
9
燃气热水器整机安规检验作业指导书
全 检
7
走线应平滑，无锐边，布线有保护，不得接触毛刺、不得与运动部件接触
内部布线检测
检测台
全 检
8
电源线标称截面积不小于0.5mm2,软线入口应有衬套且不可拆卸
外部布线检测
检测台
全 检
9
漏电保护插头在漏电流为15~30mA之间应能全极断开
漏电保护插头性能检测
检测台
全 检
编 制
审 核
批 准
检测台
全 检
3
在1500V电压下，施压2S，无击穿和闪络现象，设备整定电流5mA
电气强度检测
检测台
全 检
4
在237V电压下，其泄漏电流应小于0.75mA
泄漏电流检测
检测台
全 检
5
接地电阻检测
检测台
全 检
6
额定输入功率的偏差不应大于±10%
输入电功率检测
XXXXXXXX有限公司 编号：
整机性能测试关键工序作业指导书
产品名称
燃气热水器
规格型号
检验设备
安规检测台
发布日期
序号
检 验 标 准
检验项目和检验程序
检验手段
检验方式
备注
1
整机接线正确、牢固，无松动现象。
外观质量
目 测
全 检
2
在187V电压下连续三次，风机能由静止起动，且无金属撞击声和明显的噪音。
检测风机的起动性能和平衡性能
热水器成品检验标准
XXXXXX有限公司
热水器成品检验标准1.0目的
为了保证热水器成品的质量管理要求，特制定本标准。
2.0适用范围
本标准适用于本公司热水器系列产品的检验。
3.0质量检验标准
4.0检验规则
4.1出厂检验
4.1.1在装配车间生产并完成包装的成品中抽取样本。
4.1.2以每条线每一个排产型号为一个检查批。
4.1.3抽样方案
采用GB2828.1-2003放宽检查一次抽样方案，抽样采用一般检查水平I级，合格质量水平见下表：
4.1.4不管交检批合格或不合格，也不管不合格品是否是样品的一部分，只要是在检查时发现
的不合格品，一律拒收。
拒收的不合格品可以返工后再次提交检验。
4.2成品型式检验
4.2.1有下列情况之一应进行型式检验
A.新产品试制定型鉴定；
B.正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；
C.连续批量生产每六个月一次。
4.2.2抽样方案及判定标准
新产品试制样品送样中有不合格品判该次型式检验不合格。
正式生产后采用GB2829-2002的判别水平I的一次抽样方案、其样本大小、不合格质量水平及判定数组见下表：
4.3不合格判定：
有以下情况判为不合格品：
A.有1个或1个以上A类缺陷
B.有1个或1个以上B类缺陷
C.有2个或2个以上C类缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Haier电热燃气热水器1550试验规
范编号：RQ20040802-001共 3 页第 1 页
第 0次修改
生效期：2004.08.02
1、 目的：
将新品可能存在的质量问题或隐患进行模拟，避免造成不良品流入市场。
2、 范围：
适用于燃气热水器的1550试验
三、引用标准：
GB6932-2001 家用燃气快速热水器
GB/T13611-1992 城市燃气分类
GB12206-90 城市燃气热值测定方法
GB12207-90 城市燃气相对密度测定方法
4、 主要测试仪器及仪表：
安全性能综合测试仪、数字温度计、燃烧效率测试仪、ZC-D智
能测漏仪
5、 检验要求：
1． 样机要求抽取15台。
2． 试验周期为50天。
六、检验方法步骤：
1．接受试验任务后将试验样机进行台帐登记、编号、试验样品跟踪单，
建立原始记录。
2．跌落试验:
2.1从15台热水器中随机抽取5台做跌落试验。
2.2 在开始试验前确定试验方法及跌落高度。
2.3热水器按出厂要求进行包装，对一角、三棱、六面按表一要求高度进行跌
落（自由落体）试验：一角：面中最易碎的顶角，若不能确定则为有
前、右、下三面组成的角；
三棱：已测试角发出的棱中最短的棱、较长的棱、最长的棱；
六面：包装箱的前、后、左、右、上、下六个面。
表一：
包装物重量X （kg）跌落高度 mm
0≤X<9.5762
9.5≤X<18.6610
18.6≤X<27.7457
27.7≤X<45.3305
45.3≤X<68.2203
2．4 经跌落试验后产品应仍能正常工作,热水器整体外观不应出现由于跌落造成的外观划伤、凹陷变形,垫层中附件不应从包装箱中掉出、散乱、损坏，记录数据及现象。
3． 按热水器铭牌所示气体种类配置试验用气并调节气体压力
3.1用标准气测出热水器一氧化碳含量及燃气系统各阀门的气密性并记录
数据。
4． 按说明书中的安装方法进行固定安装，备件要求采用标准螺纹、软管等，配件应能配套安装，无安装困难并能够灵活使用（不安装排烟
管）。
4.1用肥皂水检查燃气管路有无漏气现象，水路系统有无漏水现象。
4.2安装无误后，打开燃气阀及进出水阀开始加热。
5． 热水器在大水大火状态下（恒温热水器将温度调至最高）燃烧工作1小时后进行安全性能测试
5.1热水器在工作状态下的电气强度应能承受1250V电压，历时1min，不
应出现闪络、击穿现象。
5.2热水器工作状态下施加500V直流电压1min，绝缘电阻应不小于2MΩ。
5.3热水器工作状态下的泄漏电流应不小于0.75mA。
5.4接地电阻不应超过0.1Ω。
5.5热水器的输入功率应该与其额定值的偏差为： +25％（10W以下）
±25％（10W～30W
±20％(30W～100W)
±15％(100W～1000W) ±10％(1000W以上)。
5.6使用安全特低电压的热水器不需要检测5.1～5.5条项目。
6.热水器燃烧状态及工作时间
6.1大水大火、大水小火、小水大火、小水小火，以上四种状态分别以一天为一个周期循环工作两次，共八天。
6.2调至为大水，通过调节燃气旋钮，使出水温度稳定在40℃，偏差为-3～+5℃，该种状态下工作直至50天结束（恒温热水器工作状态为所能设定的最高温度及最低温度，两种状态下以两天为一个周期循环工作两次，共八天。
然后将出水温度设定到40℃，该种状态下工作直至50天结束）。
7.电脑板检验：
7.1检验电脑板的各种功能，首先检验电脑板按键是否灵活，验证说明书
中的各种功能与其显示是否一致。
7.2 按说明书中的要求输入正确的程序后，热水器能够正常工作，无异
常或报警现象。
7.3遥控式或线控式热水器还应检验遥控器或线控器的使用情况，应能
正确操作使用灵活。
8.经上述试验后，要求每天对热水器进行观察并
将填写原始记录
8.1在加热循环过程中观察热水器整体有无漏水、漏气现象，每周一次
将热水器面壳打开一次，进一步观察水路各连接处有无渗漏水现象，使用识火枪检测气路有无漏气现象。
8.2观察电脑板在工作期间有无异常现象，能否按照设置的功能进行工
作。
8.3试验期间应随时观察漏保插头有无跳闸现象，若有则及时反馈开发
部。
8.4试验过程中不应出现黄焰、离焰、回火及其它燃烧不稳定现象。
8.5试验过程中测试出水温度一天至少两次/台，以保证出水温度与设
定温度一致，若超出设定温度40℃的-3℃～+5℃，则应及时调节燃气阀使之在测定范围内。
8.6燃烧工作过程中一天至少保证闭关水阀再点火燃烧次数达到十次/
台（不包括20分钟定时再启动次数）。
9．试验后安全及性能检测
9.1一氧化碳含量测试。
9.2燃烧系统气密性测试。
9.3安全性能：电气强度、泄漏电流、绝缘电阻及接地电阻。
七、检验规则
信息反馈相关部门，并对故障反复验证配合相关部门共同找出解决措
施，跟踪效果并做出评价。
